在开发产品的时候，很多时候，我们都会用到图片解码，在本章中，我们将向大家介绍如何通过 ESP32-S3 来解码 BMP/JPG/JPEG/PNG/GIF 等图片，并在 SPILCD 上显示出来。

图片格式介绍

我们常用的图片格式有很多，一般最常用的有三种：JPEG（或JPG）、BMP、PNG和GIF。其中 JPEG（或 JPG）、PNG 和 BMP 是静态图片，而 GIF 则是可以实现动态图片。下面，我们简单介绍一下这三种图片格式。
BMP 编码简介
首先，我们来看看 BMP 图片格式。BMP（全称 Bitmap）是 Window操作系统中的标准图像文件格式，文件后缀名为“.bmp”，使用非常广。它采用位映射存储格式，除了图像深度可选以外，不采用其他任何压缩，因此，BMP 文件所占用的空间很大，但是没有失真。BMP 文件的图像深度可选 lbit、4bit、8bit、16bit、24bit 及 32bit。BMP 文件存储数据时，图像的扫描方式是按从左到右、从下到上的顺序。
典型的 BMP 图像文件由四部分组成：
①：位图头文件数据结构，它包含 BMP 图像文件的类型、显示内容等信息；
②：位图信息数据结构，它包含有 BMP 图像的宽、高、压缩方法，以及定义颜色等信息
③：调色板，这个部分是可选的，有些位图需要调色板，有些位图，比如真彩色图（24 位的 BMP）就不需要调色板；
④：位图数据，这部分的内容根据 BMP 位图使用的位数不同而不同，在 24 位图中直接使用 RGB，而其他的小于 24 位的使用调色板中颜色索引值。

JPEG 编码简介
JPEG 是 Joint Photographic Experts Group(联合图像专家组)的缩写，文件后辍名为“.jpg”或“.jpeg”，是最常用的图像文件格式，由一个软件开发联合会组织制定，同 BMP 格式不同，JPEG 是一种有损压缩格式，能够将图像压缩在很小的储存空间，图像中重复或不重要的资料会被丢失，因此容易造成图像数据的损伤（BMP 不会，但是 BMP 占用空间大）。尤其是使用过高的压缩比例，将使最终解压缩后恢复的图像质量明显降低，如果追求高品质图像，不宜采用过高压缩比例。但是JPEG压缩技术十分先进，它用有损压缩方式去除冗余的图像数据，在获得极高的压缩率的同时能展现十分丰富生动的图像，换句话说，就是可以用最少的磁盘空间得到较好的图像品质。而且JPEG是一种很灵活的格式，具有调节图像质量的功能，允许用不同的压缩比例对文件进行压缩，支持多种压缩级别，压缩比率通常在 10:1 到 40:1 之间，压缩比越大，品质就越低；相反地，压缩比越小，品质就越好。比如可以把 1.37Mb 的 BMP 位图文件压缩至20.3KB。当然也可以在图像质量和文件尺寸之间找到平衡点。JPEG格式压缩的主要是高频信息，对色彩的信息保留较好，适合应用于互联网，可减少图像的传输时间，可以支持 24bit 真彩色，
也普遍应用于需要连续色调的图像。
JPEG/JPG 的解码过程可以简单的概述为如下几个部分：
①：从文件头读出文件的相关信息。
JPEG 文件数据分为文件头和图像数据两大部分，其中文件头记录了图像的版本、长宽、采样因子、量化表、哈夫曼表等重要信息。所以解码前必须将文件头信息读出，以备图像数据解码过程之用。
②：从图像数据流读取一个最小编码单元(MCU)，并提取出里边的各个颜色分量单元。
③：将颜色分量单元从数据流恢复成矩阵数据。使用文件头给出的哈夫曼表，对分割出来的颜色分量单元进行解码，把其恢复成 8×8 的数据矩阵。
④：8×8 的数据矩阵进一步解码。
此部分解码工作以 8×8 的数据矩阵为单位，其中包括相邻矩阵的直流系数差分解码、使用文件头给出的量化表反量化数据、反 Zig-zag 编码、隔行正负纠正、反向离散余弦变换等 5 个步骤，最终输出仍然是一个 8×8 的数据矩阵。
⑤：颜色系统 YCrCb 向 RGB 转换。
将一个 MCU 的各个颜色分量单元解码结果整合起来，将图像颜色系统从 YCrCb 向 RGB 转换。
⑥：排列整合各个 MCU 的解码数据。
不断读取数据流中的 MCU 并对其解码，直至读完所有 MCU 为止，将各 MCU 解码后的数据正确排列成完整的图像。JPEG的解码本身是比较复杂的，这里 FATFS的作者，提供了一个轻量级的 JPG/JPEG 解码库：TjpgDec，最少仅需 3KB 的 RAM 和 3.5KB 的 FLASH 即可实现JPG/JPEG 解码。

PNG 编码简介
PNG（Portable Network Graphics）是一种无损的位图图像格式，旨在替代 GIF 格式并增加一些 GIF 文件格式所不具备的特性。PNG 图像使用一种称为 DEFLATE 的无损数据压缩算法来减小文件大小，不会损失图像质量。这种压缩算法结合了 LZ77算法和哈夫曼编码，能够有效地压缩数据并减小文件大小。
在 PNG 编码过程中，预滤器编码格式被用来先对图像数据进行预处理，以便更好地利用Deflate 算法进行压缩。PNG 定义了五种不同的预滤器，分别是 None、Sub、Up、Average 和Paeth。这些预滤器根据图像像素的特性对每一行的像素进行编码，以更好地利用 Deflate 算法进行压缩。
PNG 还支持多种颜色模式，包括 8 位灰度图像、索引彩色图像和 24 位真彩色图像，并且可以支持 Alpha 通道透明度，这意味着可以在图像中创建半透明的效果。此外，PNG 还支持多层图像，可以将多个图像组合在一起，每个图像可以具有自己的透明度和颜色。
典型的 PNG 图像文件由以下几部分组成：
①：文件署名域（File Signature）：这是文件的开头部分，由 8 个字节组成，用于标识该文件是一个 PNG 文件。其值固定为"89 50 4E 47 0D 0A 1A 0A"。
②：关键数据块（Critical Chunk）：这是 PNG文件必须包含的数据块，包括 IHDR、IDAT、END等。IHDR块包含了图像的基本信息，如宽度、高度、像素格式等；IDAT块包含了图像的实际数据；IEND 块标记了图像数据的结束。
③：辅助数据块（Ancillary Chunk）：这是可选的数据块，用于存储与图像相关的其他信息，如文本注释、时间戳等。这些数据块对于解码图像是可选的，但如果存在，解码器应当对其进行解析。

GIF 编码简介
GIF(Graphics Interchange Format)是 CompuServe 公司开发的图像文件存储格式，1987 年开发的 GIF 文件格式版本号是 GIF87a，1989 年进行了扩充，扩充后的版本号定义为 GIF89a。GIF图像文件以数据块(block)为单位来存储图像的相关信息。一个 GIF 文件由表示图形/图像的数据块、数据子块以及显示图形/图像的控制信息块组成，称为GIF数据流(DataStream)。数据流中的所有控制信息块和数据块都必须在文件头(Header)和文件结束块(Trailer)之间。
GIF 文件格式采用了 LZW(Lempel-ZivWalch)压缩算法来存储图像数据，定义了允许用户为图像设置背景的透明(transparency)属性。此外，GIF 文件格式可在一个文件中存放多幅彩色图形/图像。如果在 GIF 文件中存放有多幅图，它们可以像演幻灯片那样显示或者像动画那样演示。
一个 GIF 文件的结构可分为文件头(FileHeader)、GIF 数据流(GIFDataStream)和文件终结器(Trailer)三个部分。文件头包含 GIF 文件署名(Signature)和版本号(Version)；GIF 数据流由控制标识符、图象块(ImageBlock)和其他的一些扩展块组成；文件终结器只有一个值为 0x3B 的字符（‘;’）表示文件结束。

libjpeg 简介

libjpeg 是一个完全用 C 语言编写的库，包含了广泛使用的 JPEG 解码、JPEG 编码和其他的JPEG 功能的实现。这个 IJG 库由组织（Independent JPEG Group（独立 JPEG 小组））提供并维护。libjepg，目前最新版本为 v9f，可以在 https://www.ijg.org/files/这个网站下载。libjpeg 具有稳定、兼容性强和解码速度较快等优点。
本章，我们使用 libjpeg 来实现 MJPEG 数据流的解码，MJPEG 数据流，其实就是一张张的JPEG 图片拼起来的图片视频流，只要能快速解码 JPEG 图片，就可以实现视频播放。
前面的图片显示实验我们使用了 TJPGD 实现 JPEG 解码，大家可能会问，为什么不直接用TJPGD 来解码呢？因为 TJPG 的特点是：占用资源少，但是解码速度慢。在 DNESP32S3 上，同样一张 320240的 JPG 图片，用 TJPGD来解码，需要 120 多毫秒，而用 libjpeg，则只需要 50ms左右即可完成解码，libjpeg 的解码速度明显比 TJPGD 快了不少，使得解码视频成为可能。实际上，经过优化后的 libjpeg，使用 DNESP32S3不超频的情况下，可以流畅播放 480272@ 10 帧的MJPEG 视频（带音频）。

支持 MJPEG 编码的 avi 格式视频：狸窝全能视频转换器

例子：ESP32中加载SD卡中PNG图片

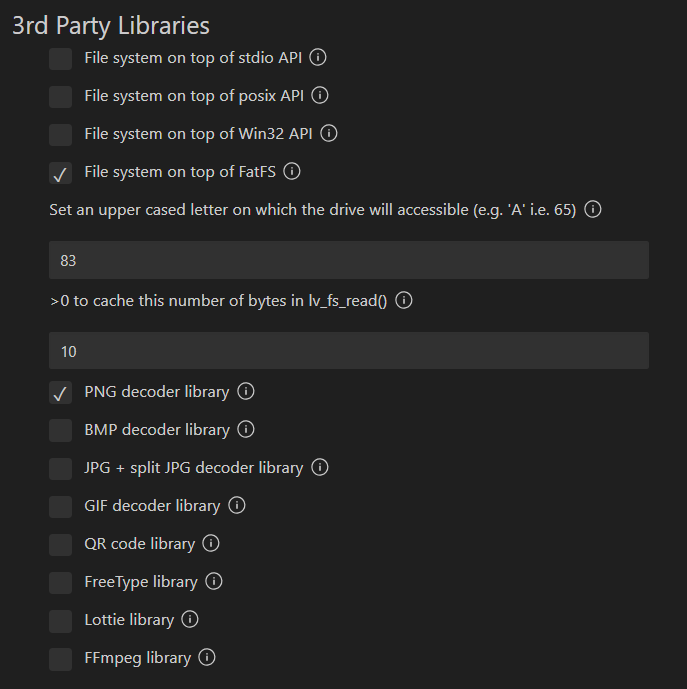

1.配置SD卡文件系统，打开小齿轮（SDK Configureation editor）找到3rd Party Libraries,选中File sysytem on top of FatFS,修改下面为83（ASCII中的‘S’），下面是读取使用的缓冲区大小,另外也要进行打开png图片解码库。

因为LVGL要使用文件系统和初始化SD卡，所以LVGL要依赖fatfs和sd_card组件。打开lvgl–>env_support–>cmake–>esp.cmake文件，在第45行位置添加依赖（REQUIRES后面的内容）

 idf_component_register(SRCS ${SOURCES} ${EXAMPLE_SOURCES} ${DEMO_SOURCES}
      INCLUDE_DIRS ${LVGL_ROOT_DIR} ${LVGL_ROOT_DIR}/src ${LVGL_ROOT_DIR}/../
                   ${LVGL_ROOT_DIR}/examples ${LVGL_ROOT_DIR}/demos
      REQUIRES esp_timer
      fatfs
      )

打开lv_fs_fatfs.c文件（路径：lvgl/src/extra/libs/fsdrv/），将第230行的两个DIR修改为FF_DIR。

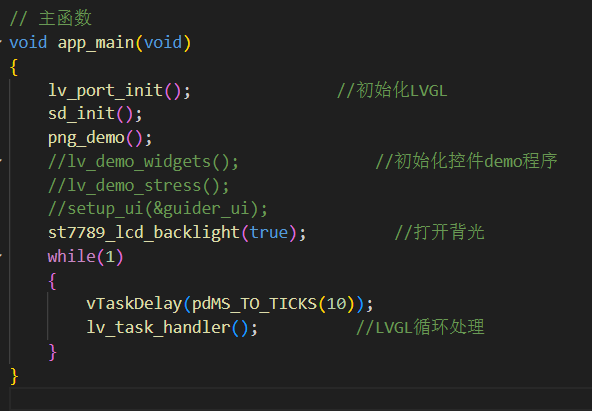

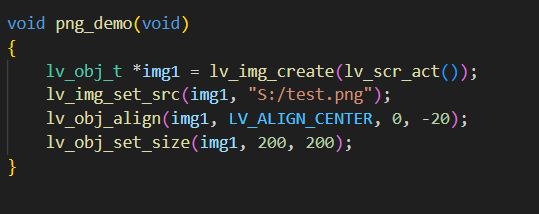

挂载sd卡，即可读出SD卡png图片
