SD NAND 能替代 eMMC 吗?从成本、尺寸到性能,一张表讲清区别
SDNAND和eMMC作为嵌入式设备主流存储方案,各有优势定位。SDNAND采用LGA-8封装,体积小60%,支持通用接口,适合中小容量(128MB-32GB)、空间受限场景;eMMC大容量(8GB-128GB)、高速(100-200MB/s),专为移动设备优化。实测显示,在穿戴设备(尺寸/功耗)、工业传感器(寿命/可靠性)、智能家居(成本/开发)三类场景中,SDNAND可有效替代eMMC。选型三
目录
一、先搞懂基础:SD NAND 与 eMMC 是 “同源兄弟” 却分工不同
四、选型避坑指南:3 步判断是否能用 SD NAND 替代 eMMC
在嵌入式设备研发中,存储方案选型往往让工程师纠结:既要满足设备小型化需求,又得平衡成本与性能,SD NAND 和 eMMC 作为常用的集成式存储方案,更是频繁被放在一起比较。不少客户咨询 “SD NAND 能替代 eMMC 吗”,其实二者没有绝对的优劣,关键看是否适配场景需求。
一、先搞懂基础:SD NAND 与 eMMC 是 “同源兄弟” 却分工不同
很多人初次接触会误以为 SD NAND 和 eMMC 是完全不同的技术,实则二者在架构上堪称 “同源兄弟”—— 都采用 “NAND 闪存芯片 + 控制器 + 固件” 的集成设计,相当于自带 “智能管家”,能自动处理坏块管理、数据纠错等复杂工作,无需工程师从零开发驱动。但从诞生之初,二者的定位就存在明显差异:
eMMC 全称为嵌入式多媒体卡,早期专为智能手机、平板电脑等移动设备设计,核心诉求是 “大容量、高速度”,能支撑系统运行和海量数据存储,就像设备的 “主力硬盘”。而 SD NAND 则是针对小型化、低功耗场景优化的方案,在保持集成优势的同时,进一步压缩体积、控制成本,更像嵌入式设备的 “迷你存储仓”。

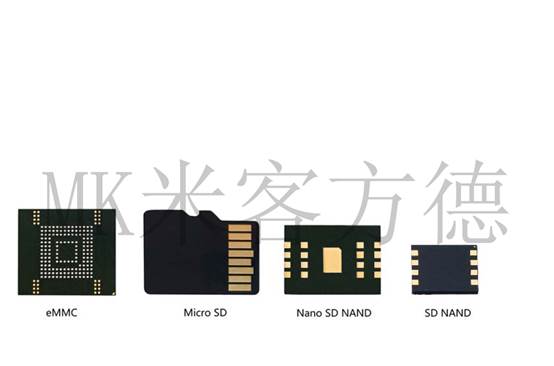

这种定位差异直接导致二者在硬件设计和功能侧重上分化:eMMC 多采用 BGA 封装,引脚数量多(常见 153pin),需要专用接口适配;SD NAND 则用 LGA-8 封装,仅 8 个引脚,支持 SPI 和 SD 两种通用接口,大多数 CPU 都能直接对接。理解这一点,就能明白二者的替代关系并非 “非此即彼”,而是 “场景适配”。
二、核心维度对比:一张表看清替代的 “能” 与 “不能”
要判断 SD NAND 能否替代 eMMC,需从实际研发关注的核心维度拆解。以下精简对比表结合行业数据与米客方德 SD NAND 实测表现,聚焦关键差异:
|
核心维度 |
eMMC(主流型号) |
SD NAND(以米客方德为例) |
替代可行性 |
|
尺寸 |
11.5×13mm 起(BGA 封装) |
6×8mm(LGA-8 封装),小 60%+ |
空间受限场景(如穿戴)可替代 |
|
容量 |
8GB-128GB(主打大容量) |
128MB-32GB(中小容量) |
8GB 以下可替代,大容量不可替代 |
|
关键性能 |
顺序读 100-200MB/s(高速) |
顺序读 50-90MB/s(日常够用) |
高速传输场景不可替代 |
|
适用场景 |
手机、平板(大容量 + 高速需求) |
穿戴、传感器、工业设备(小尺寸 + 高可靠) |
匹配场景即可替代 |
从表中可见,SD NAND 在中小容量、小尺寸、低成本场景中优势明确,eMMC 则聚焦大容量、高速需求,替代与否的核心是 “场景匹配度”。
三、替代场景实测:MK SD NAND 如何解决实际痛点
理论对比之外,实际场景中的表现更能说明问题。米客方德作为深耕 SD NAND 领域的国产品牌,其产品在多个替代 eMMC 的案例中展现出适配性,以下三个典型场景颇具参考价值:
- 智能穿戴设备:尺寸与功耗的双重胜利

某智能手表厂商原本选用 8GB eMMC,但 11.5×13mm 的封装占用过多主板空间,导致电池容量压缩,续航仅 1 天。改用米客方德 6×8mm 的 SD NAND 后,节省 40% 空间,电池容量提升至 500mAh,续航延长至 3 天;同时 SD NAND 待机功耗仅 0.8mA,进一步降低设备能耗。
这类场景中,eMMC 的大容量优势冗余,SD NAND 的迷你尺寸和低功耗恰好切中痛点,替代效果显著。
2. 工业传感器:寿命与可靠性的刚性需求
工业温度监测传感器需 24 小时高频记录数据,某厂商曾用 eMMC(TLC 类型),8 个月后因 500 次擦写寿命上限频繁丢数据。换成米客方德工业级 SD NAND(SLC 颗粒,10 万次擦写寿命)后,配合磨损均衡算法,实测可连续运行 5 年以上;且其 - 40℃~85℃宽温设计,能适应工厂极端环境,eMMC 常温设计无法适配。
3. 智能家居控制器:成本与开发的双重优化

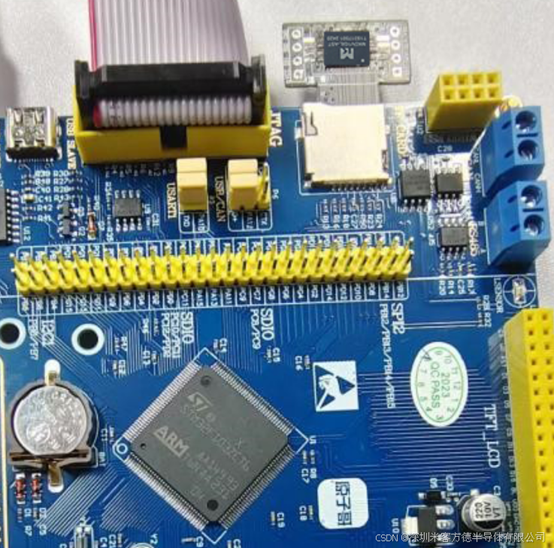

某品牌灯光控制器原计划用 8GB eMMC,单台成本 22 元,且 BGA 封装焊接良率仅 92%。改用米客方德 8GB SD NAND 后,单台成本降至 15 元,年产 100 万台可省 700 万元;8pin LGA 封装焊接良率达 99%,还提供 STM32 驱动例程,工程师 1 小时完成适配,缩短 2 周开发时间。

四、选型避坑指南:3 步判断是否能用 SD NAND 替代 eMMC
看完对比和案例,可能有人仍困惑 “自己的项目能不能换”,其实只需 3 步快速判断:
第一步,定容量:8GB 以下(如智能门锁、传感器)优先 SD NAND,16GB 以上(如平板、电视)选 eMMC。米客方德提供 128MB-64GB 容量,覆盖中小容量需求。
第二步,看空间:设备尺寸<5cm×5cm(如手环、微型传感器),或依赖电池供电(如物联网终端),SD NAND 的小尺寸、低功耗是刚需;大屏或外接电源设备可灵活选。
第三步,辨场景:工业、车载等严苛场景,或高频读写设备(如记录仪),优先米客方德工业级 SD NAND(SLC + 宽温);手机、平板等高速需求,选 eMMC。

五、总结:没有绝对替代,只有精准适配
回到最初的问题 “SD NAND 能替代 eMMC 吗?”,答案是 “特定场景下完全可以,且优势显著”。二者就像不同规格的 “存储容器”:eMMC 是 “大容量行李箱”,适合装得多、跑得快;SD NAND 是 “迷你工具箱”,擅长小空间、低成本、高可靠场景。
随着国产技术崛起,米客方德等品牌的 SD NAND 在性能和可靠性上持续突破,让中小容量场景替代更具竞争力。但选型不必盲目追求 “替代”,结合容量、空间、成本、场景四大要素判断 —— 适合项目的,才是最好的存储方案。
