概要

Verilog是一种硬件描述语言（HDL），主要用于数字电路的系统设计。它可以描述电路的结构、功能和行为，是ASIC和FPGA设计中的重要工具。本文将从基础语法到高级应用，全面介绍Verilog的核心概念和使用方法。

一、Verilog 模块的结构

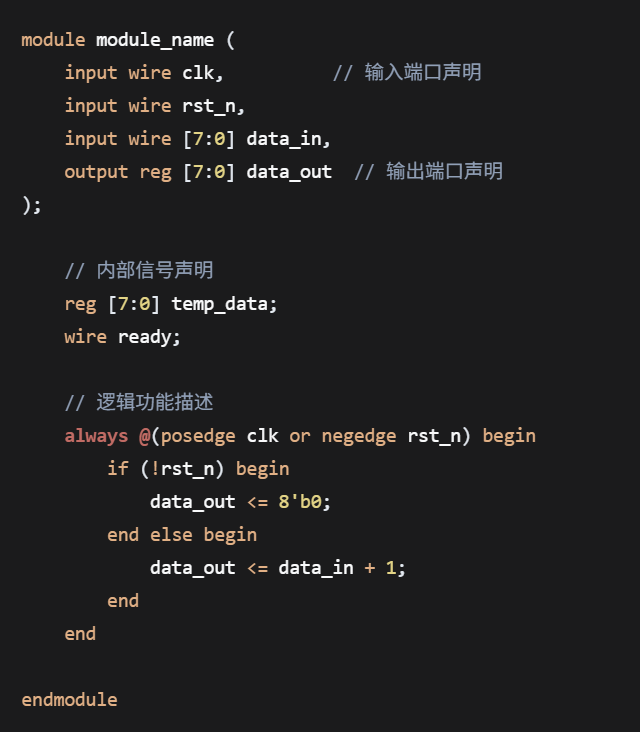

Verilog的基本设计单元是模块（module），一个模块通常包含以下部分：

我们可以对 Verilog程序有一个初步的印象。从书写形式上看，Verilog 程序具有以下特点。

(1) Verilog 程序是由模块构成的。每个模块的内容都嵌在 module 和 endmodule两个关键字之间。
（2）每个模块首先要进行端口定义，分为输入端口 input和输出端口 output 等，然后对模块的功能进行定义。

(3) Verilog程序书写格式自由，一行可以写几个语句，一个语句也可以分多行写。

（4）除 endmodule 等少数语句外，每个语句的最后必须有分号。

（5）可以用 /……/ 和//……对 Verilog 程序进行注释。好的源程序都应当加上必要的注释，以增强程序的可读性和可维护性。

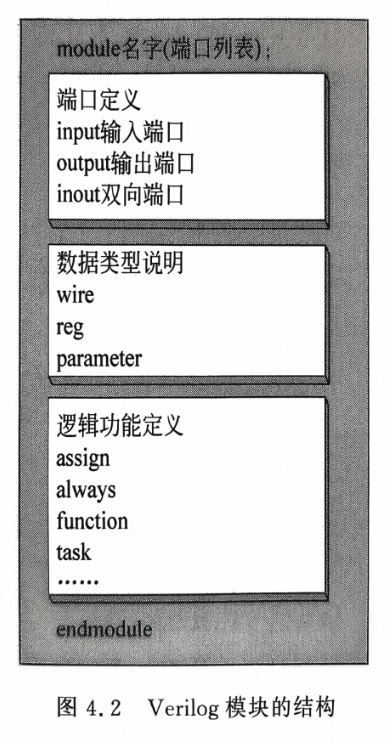

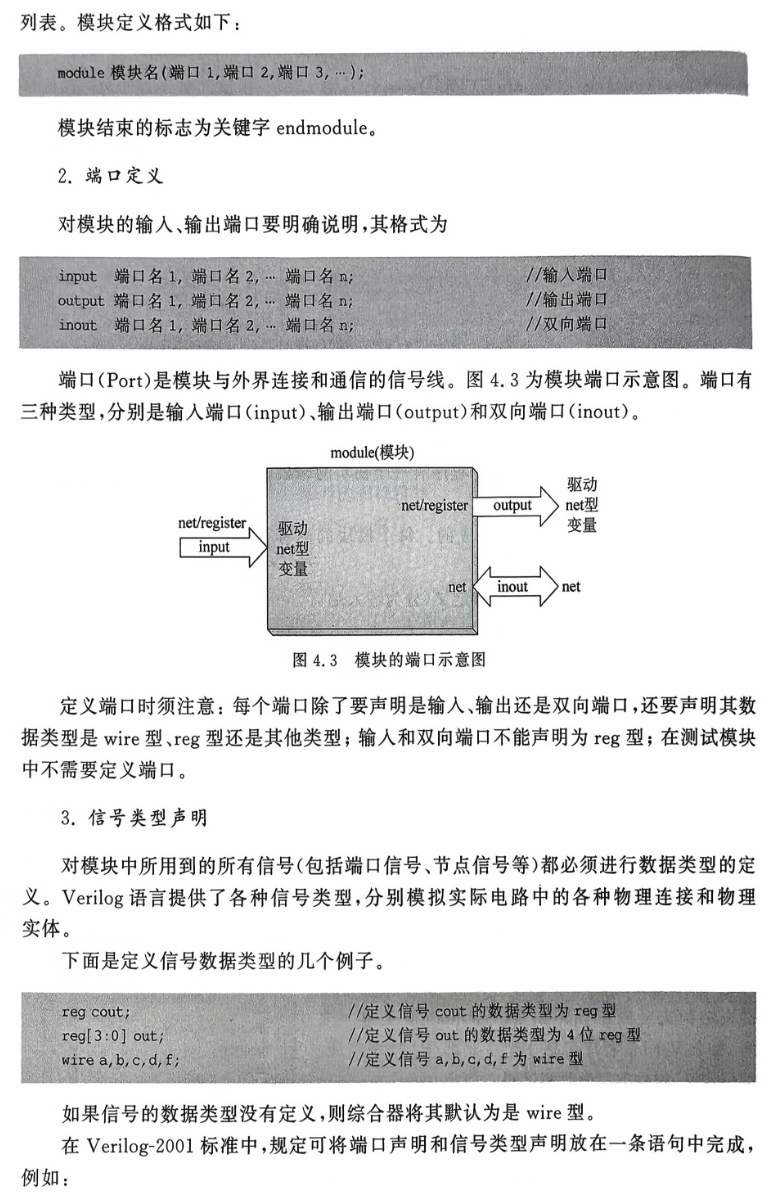

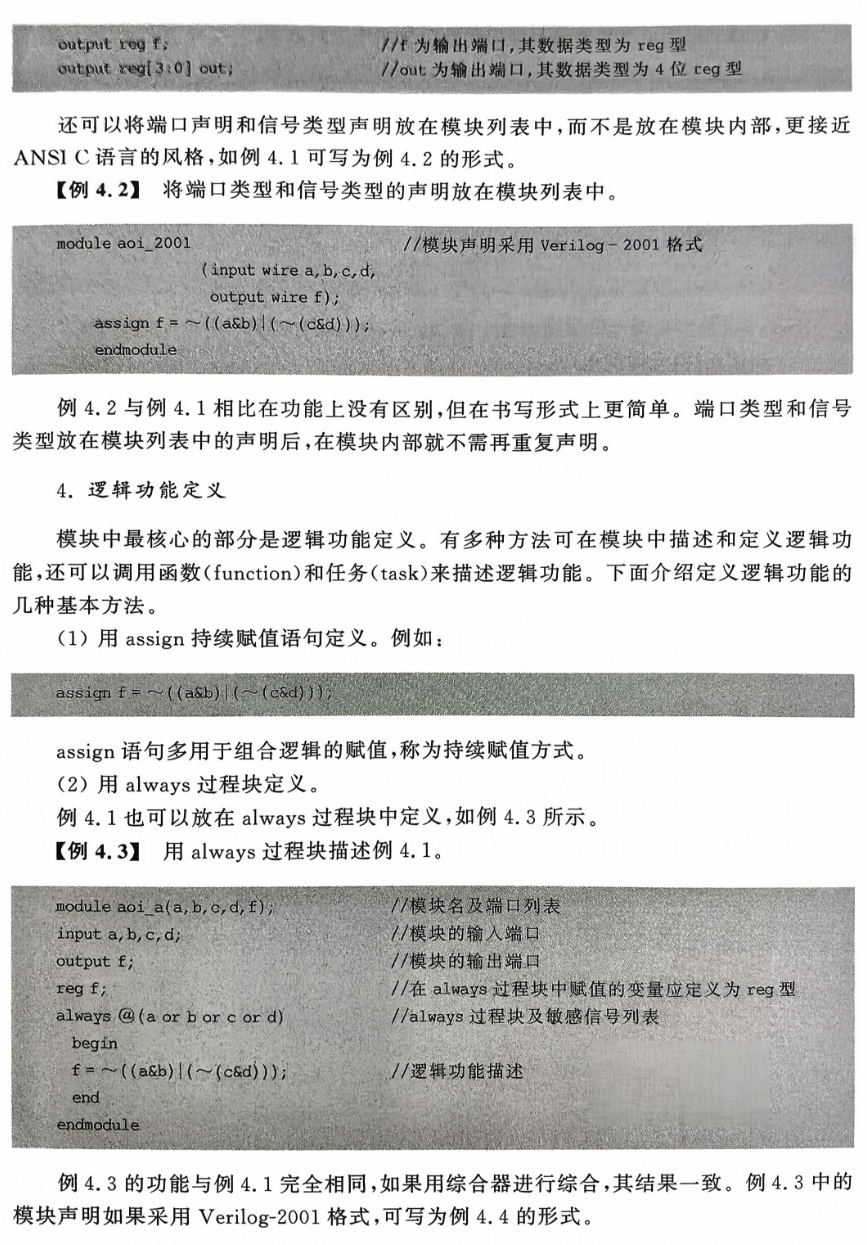

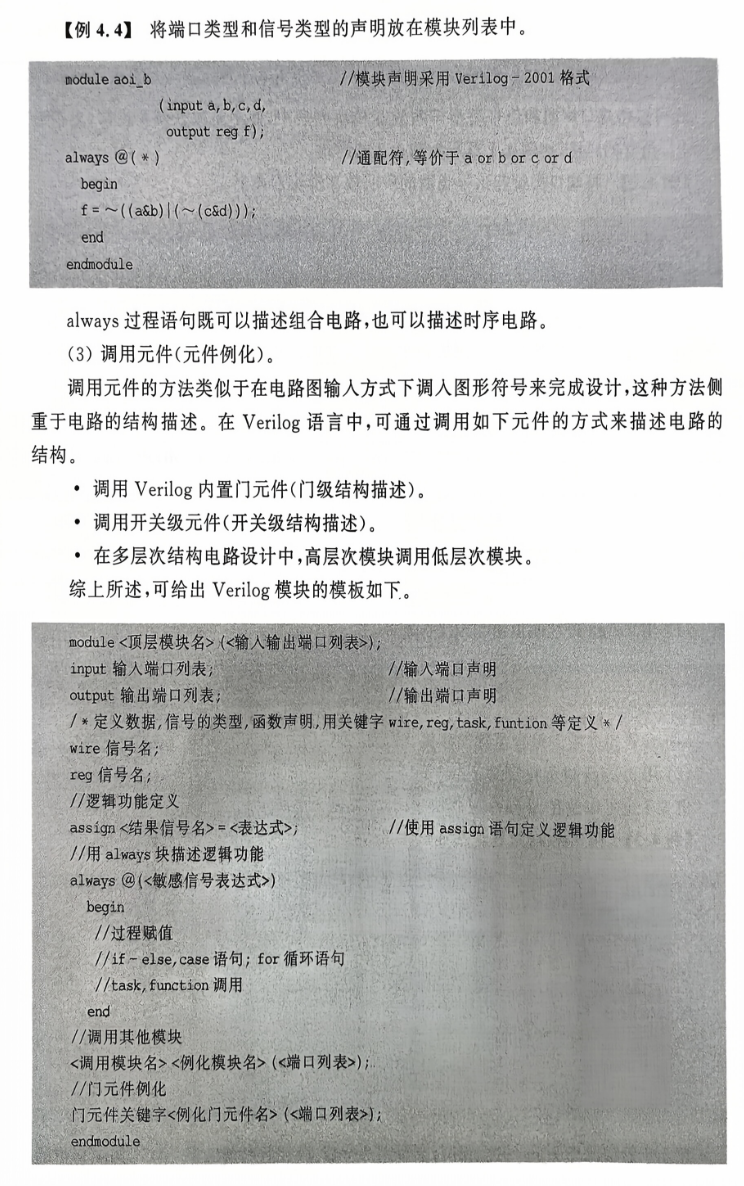

从上图中可以看出Verilog程序包括4个主要部分：模块声明、端口定义、信号类型声明和逻辑功能定义。

二、Verilog 基本电路设计

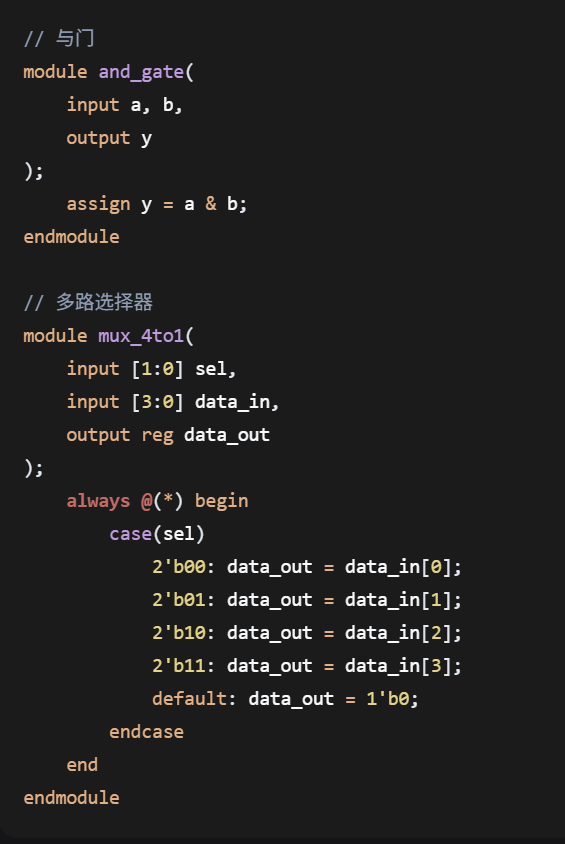

1、组合逻辑设计

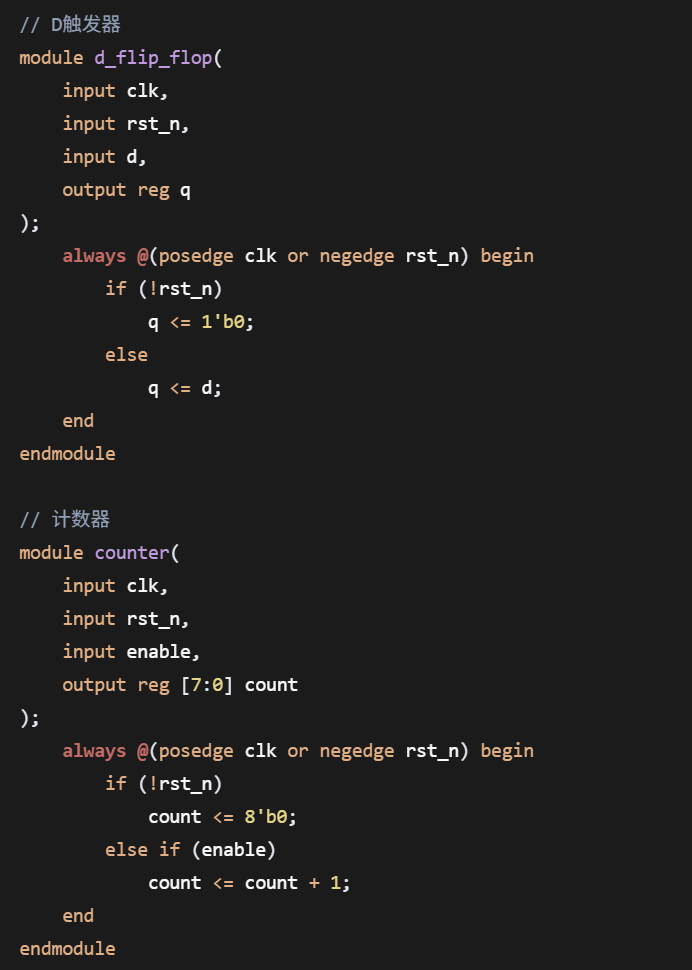

2、 时序逻辑设计

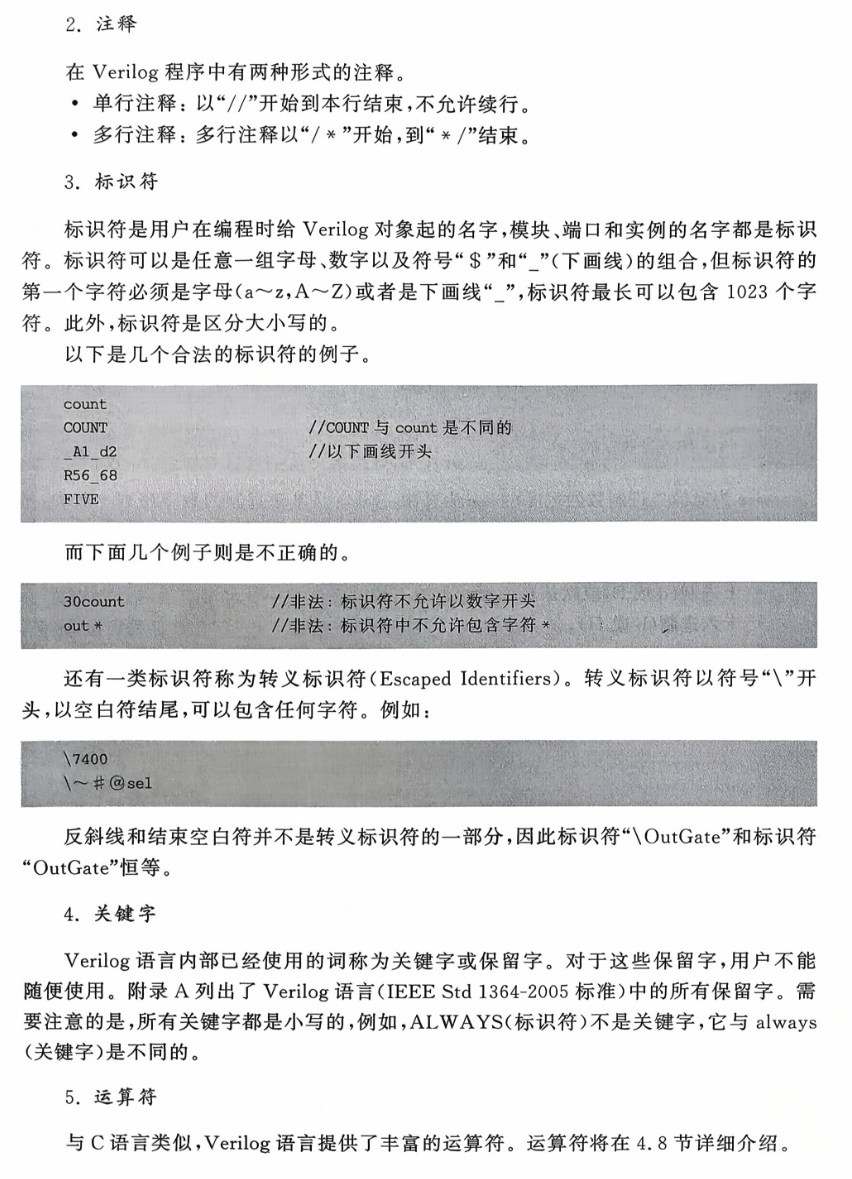

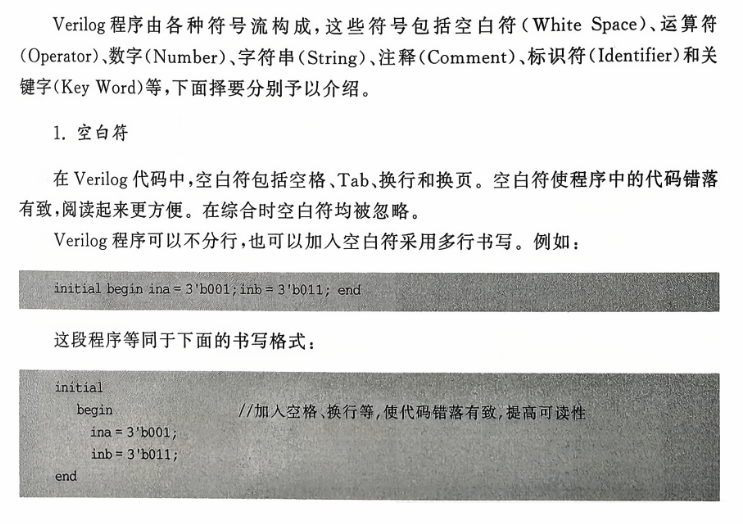

三、Verilog 语言要素

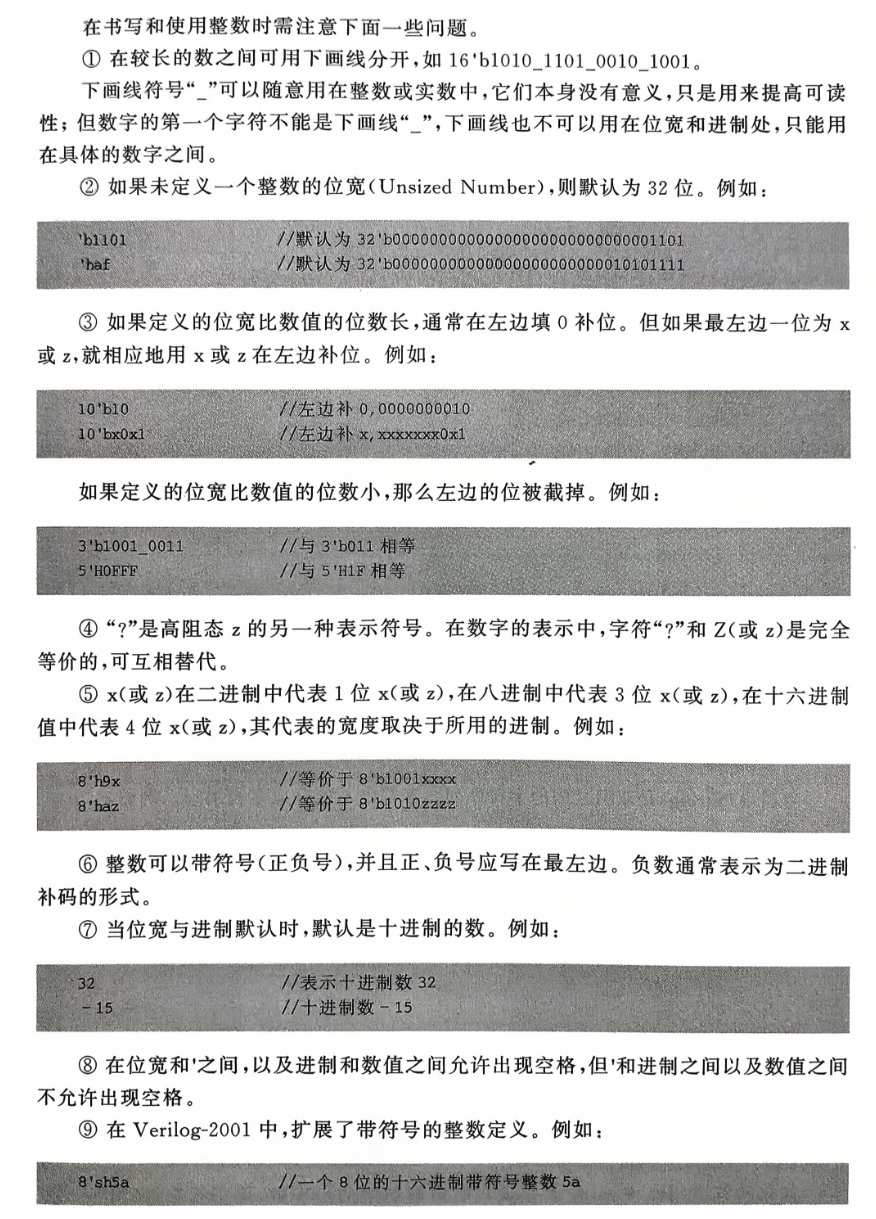

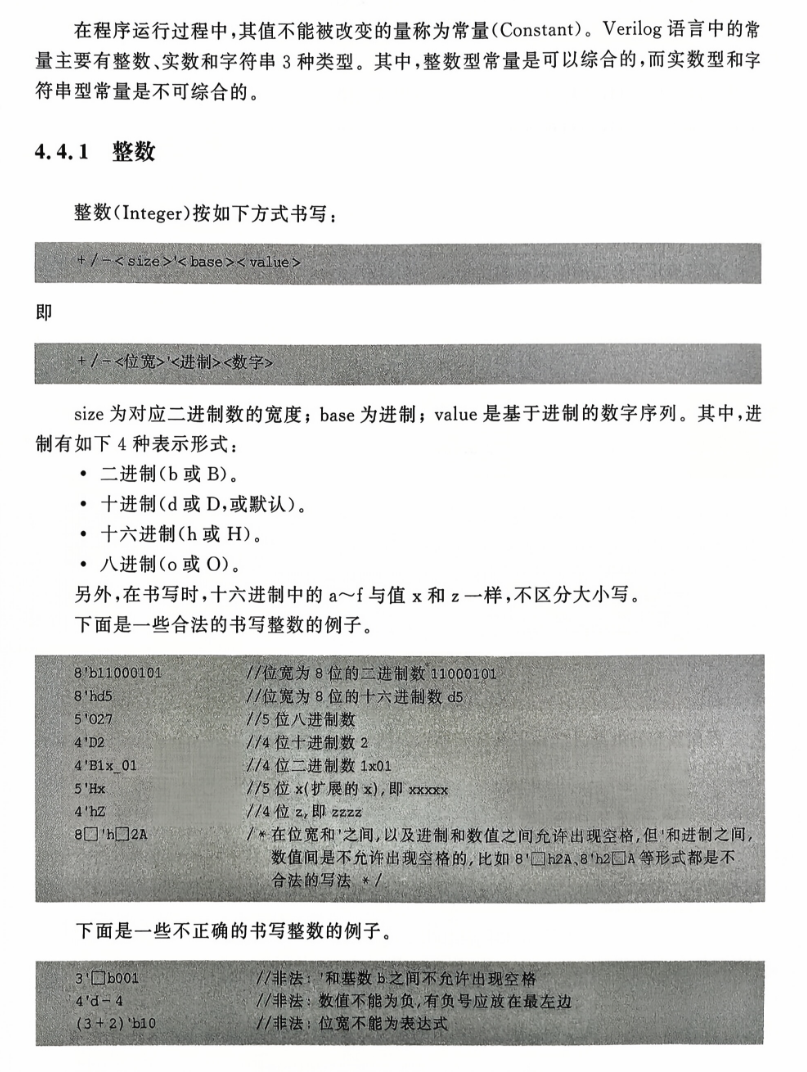

四、常量

五、数据类型

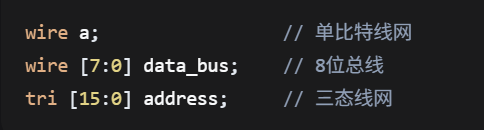

5.1 线网类型（Net）

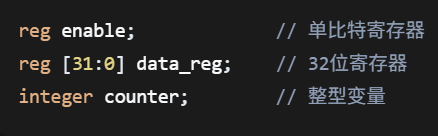

5.2 寄存器类型（Register

5.3 数组

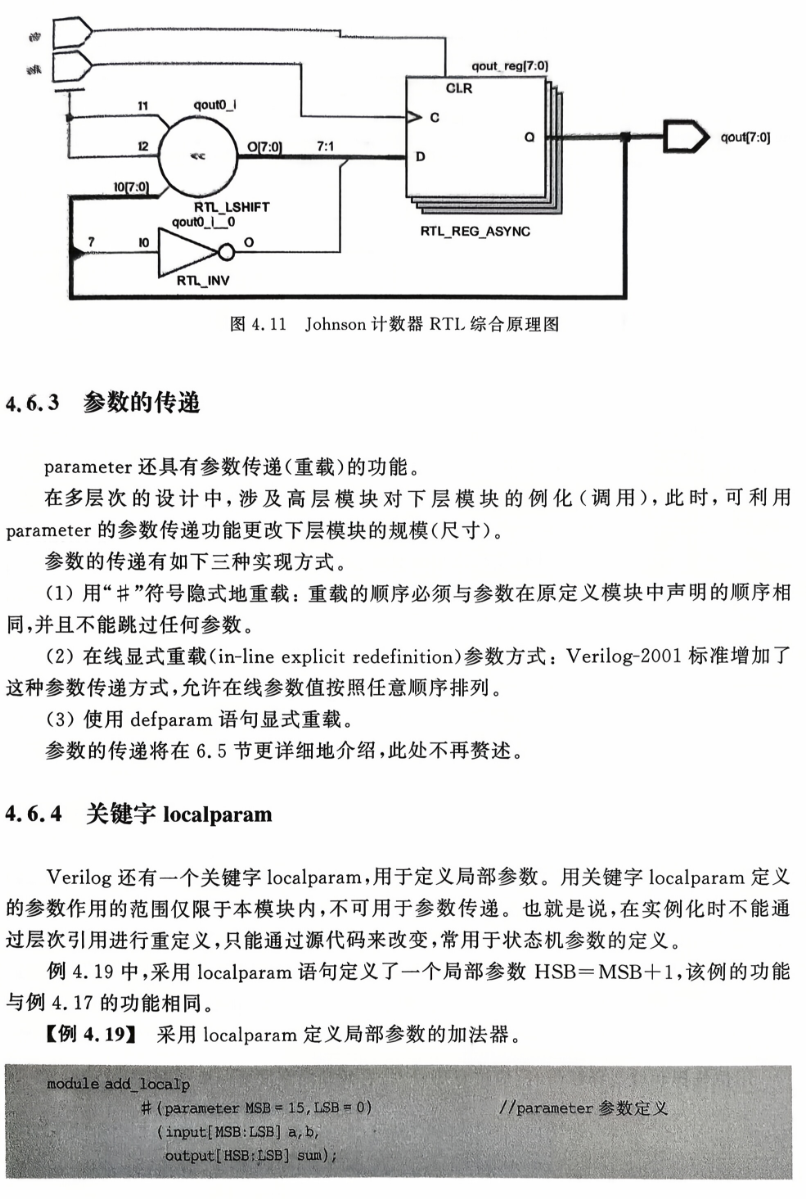

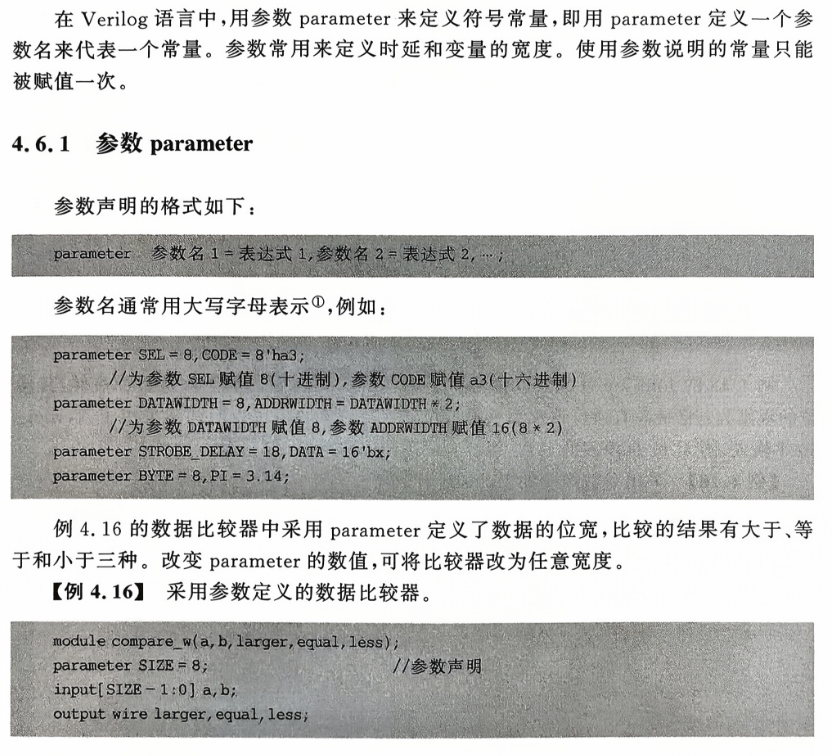

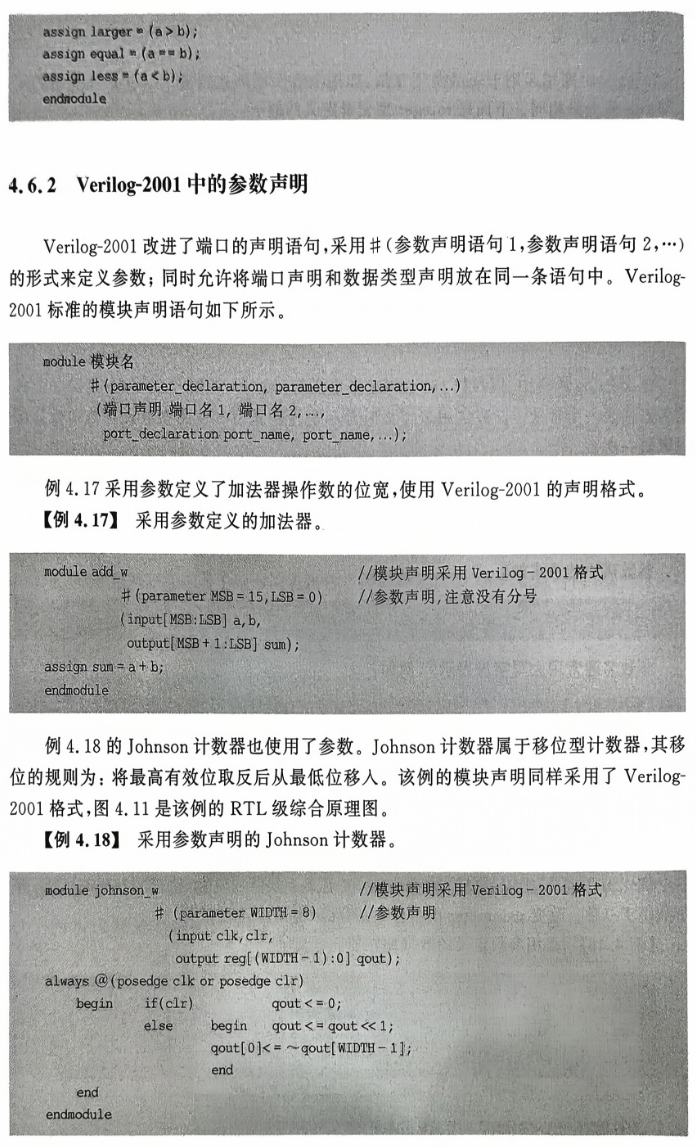

六、参数

七、向量

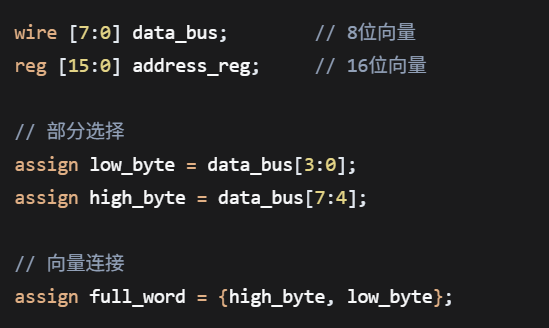

7.1 向量声明和操作

八、运算符

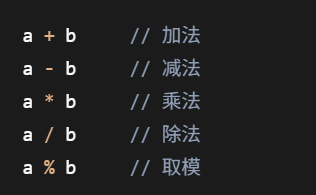

8.1 算术运算符

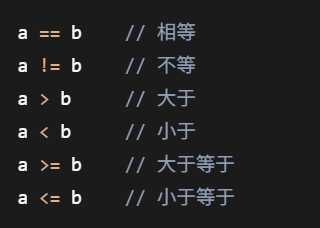

8.2 关系运算符

8.3 逻辑运算符

8.4 位运算符

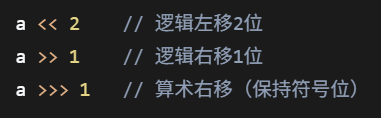

8.5 移位运算符

8.6 条件运算符

技术细节

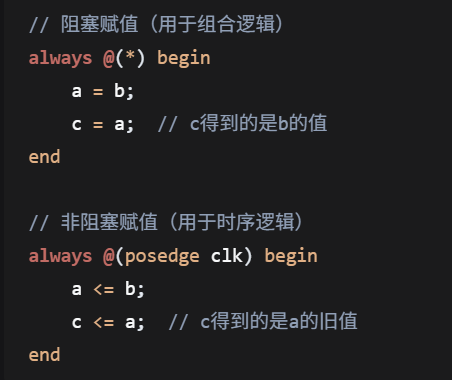

阻塞赋值与非阻塞赋值

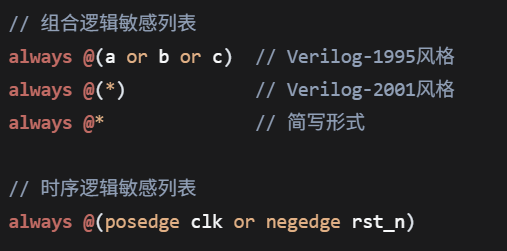

敏感列表

技术名词解释

RTL（Register Transfer Level）：寄存器传输级，描述数字电路在寄存器之间的数据传输和处理的抽象级别

综合（Synthesis）：将HDL代码转换为门级网表的过程

仿真（Simulation）：通过软件模拟验证设计功能正确性的过程

时序分析（Timing Analysis）：验证设计是否满足时序要求的过程

FPGA（Field Programmable Gate Array）：现场可编程门阵列

ASIC（Application Specific Integrated Circuit）：专用集成电路

小结

Verilog作为硬件描述语言的核心工具，具有以下特点：

支持从门级到系统级的不同抽象层次描述

具备强大的建模能力和灵活性

广泛应用于数字IC设计和FPGA开发

语法相对简洁，学习曲线较为平缓

拥有完善的EDA工具链支持

掌握Verilog需要理解硬件设计思维，区分软件编程与硬件描述的本质差异，并通过大量实践来提升设计能力。建议从简单的组合逻辑和时序逻辑开始，逐步深入到复杂的状态机、流水线等高级主题。
