在 Buck 电路中，FB 分压电阻是反馈电路的重要组成部分，主要用于将输出电压分压后反馈到芯片的 FB 引脚，以实现对输出电压的稳定控制。

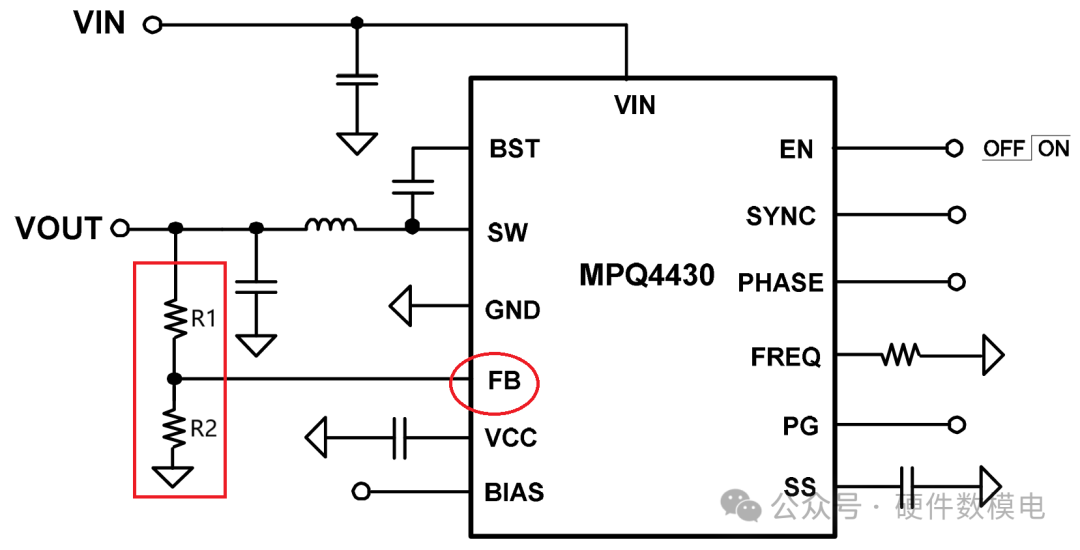

作用原理：FB 分压电阻通常由高边反馈电阻 R1 和低边反馈电阻 R2 组成，它们串联在输出电压 VOUT 和地之间。芯片内部的误差放大器通过 FB 引脚检测分压后的电压，并与内部参考电压 VREF 进行比较，根据比较结果及时调整 PWM 信号的占空比，从而控制开关管的导通和关断时间，输出高于我们设定的电压值，就减少PWM的占空比；输出低于我们设定的电压值，就增加PWM的占空比，实现对输出电压的调节。

那么问题来了？当我们需要调整输出电压时，应该如何FB电阻？更换上分压电阻R1？更换下分压电阻R2？阻值如何取？确定了比例关系，但是具体的值到底如何取，需要考虑哪些因素？对整个电路又有什么影响？

取值影响

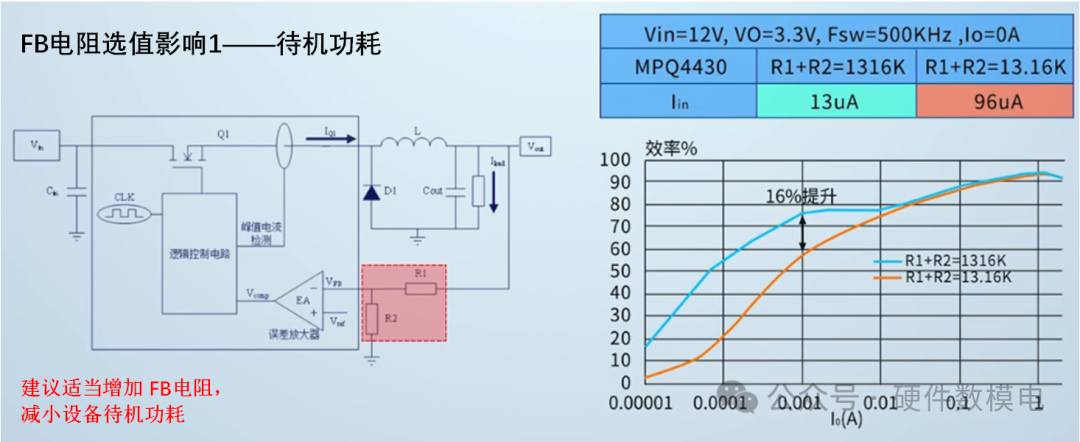

待机功耗：根据功率计算公式 P=U²/R，分压电阻的阻值越小，功率损耗越大，无负载输入电流也越大，静态功率损耗就越高。因此，在低功耗应用场合，比如一些便携式设备，对功耗有着极其严苛的要求。为了提高轻载时的电源效率，通常会选择较大阻值的 FB 分压电阻，一般在 10kΩ-500kΩ 之间。

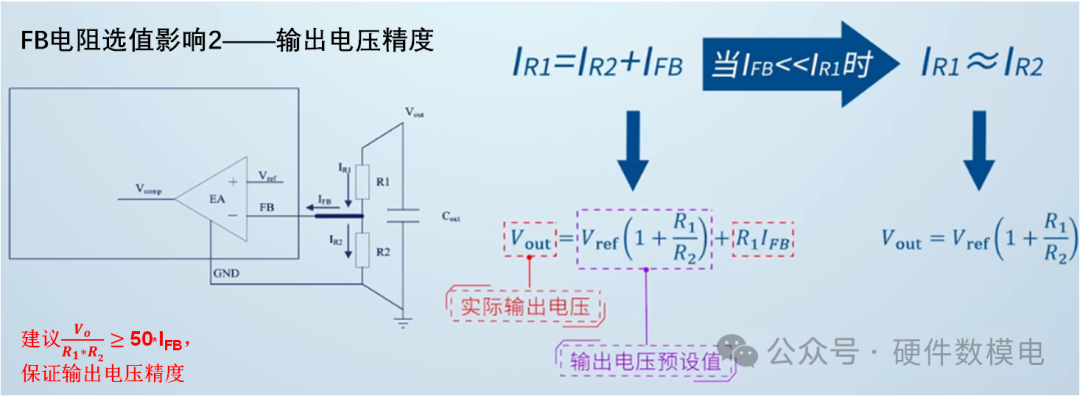

输出电压精度：FB 引脚存在一定的输入电流 IFB，当分压电阻的阻值较大时，IFB 在分压网络中占比增大，会导致输出电压偏离预设值，降低电压精度。通过下图中的计算，我们可以发现为了保证输出电压精度，一般要求流经分压电阻的电流至少是 IFB 的 50 倍或 100 倍。这一点是在实际应用中很容易被忽略的，需要大家特别关注下。

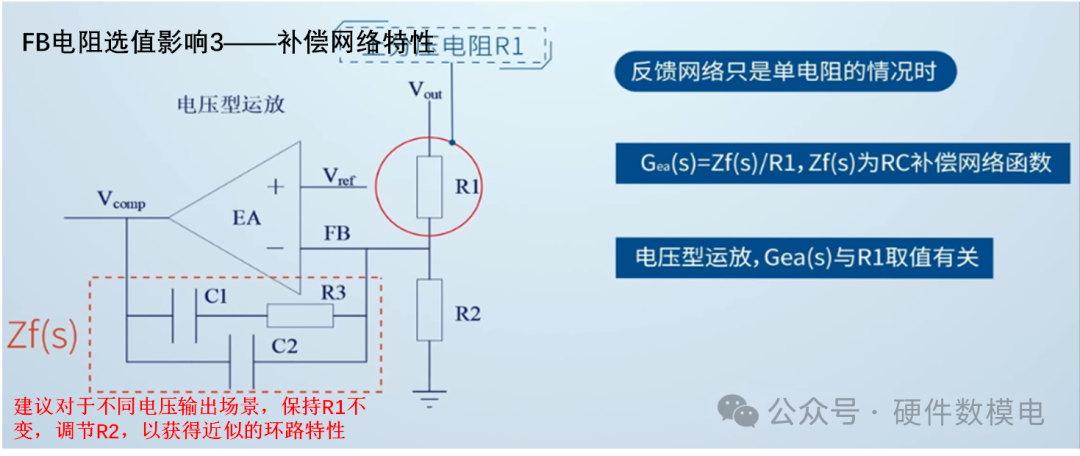

反馈环路稳定性：对于电压型误差放大器，其增益与高边反馈电阻 R1 有关，在动态负载对纹波有要求的场景，可以调整 R1 阻值来优化环路特性。对于电流型误差放大器，运放增益与 R1/R2 的比值有关。为了获得近似的环路特性，通常建议固定上分压电阻 R1 的阻值，通过调节下分压电阻 R2 的阻值来改变补偿器的增益，这样能尽可能的保持环路的稳定，减少不必要的麻烦。

分压电阻取值方法

1，通过电阻串联或者并联达到取到合适阻值，因为电阻的阻值并非连续的，所以很多时候计算的值，无法直接选取到合适的值，这个时候就可以通过串联或并联来得到自己需要的值

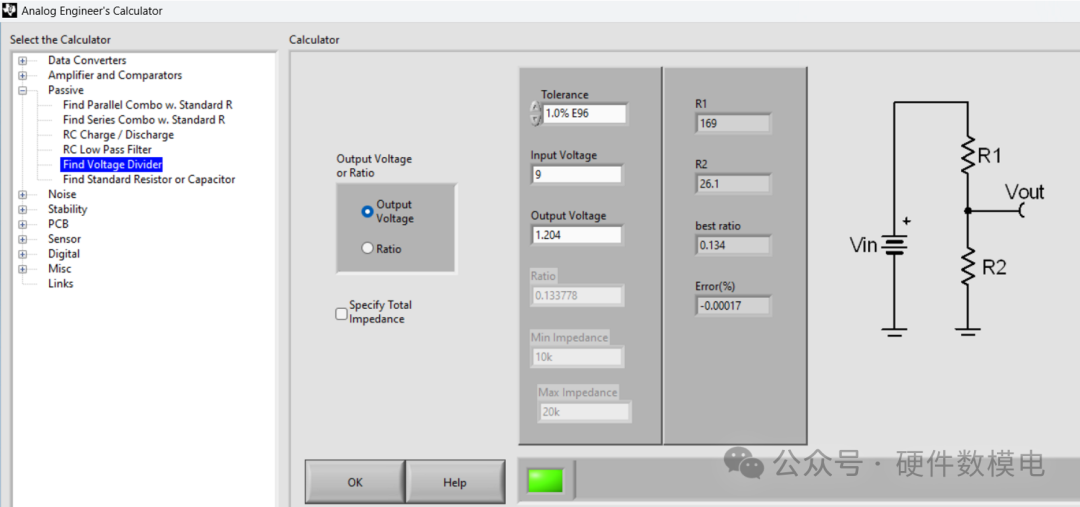

2，通过计算工具取到合适阻值的，很多大厂都有计算的工具，下面推荐一个TI的给大家，按自己的需求填好相应的值，直接输出阻值，非常方便可靠。Analog Engineer's Calculator:

https://www.ti.com/tool/ANALOG-ENGINEER-CALC#downloads
