pads 9.5常用快捷键

1. F2/F3 layout/router走线
2. um/umm 密尔/毫米单位切换
3. W 设置走线宽度
4. S 查找
5. ZZ 显示所有层
6. Q 测量距离
7. Ctrl+Alt+C 颜色对话框
8. Ctrl+Alt+N 网络对话框
9. Ctrl+Alt+F 打开筛选（pads layout）
10. Ctrl+L 元件对齐（pads layout）
11. Ctrl+E 移动选择的物体
12. Shift+S 拉伸修线
13. Ctrl+H 高亮
14. Ctrl+U 取消高亮
15. Ctrl+B 缩放板子至窗口大小（验证设计前操作下可避免漏掉报错）
16. Alt+B 镜像板子（pads layout）
17. Ctrl+Enter 选项设置
18. tab 旋转选中器件
19. Ctrl+Z 撤消上一个命令
20. Ctrl+滚轮 放大缩小
21. Shift+滚轮 左右移动
22. 滚轮 上下移动
23. AA/AD/AO 任意角度模式/斜交角度模式/正交角度模式
24. GD/GR/GV 设置显示栅格/设置设计栅格/设置过孔栅格
25. ZC/ZD/ZE/ZI/ZO 仅查看当前图层/查看所有非电气层/查看所有电气层/仅查看所有内层/仅查看所有顶层和底层
26. Z SSB/Z SST 查看底层丝印/查看顶层丝印
27. ZU 网络飞线切换关闭/显示
28. SH 打开或关闭推挤模式
29. V 过孔模式设置
30. Ctrl+F 反转器件（顶层和底层）

pads 9.5绘图注意事项

1. 验证设计前板子要全局显示，避免漏掉 （快捷键Ctrl+B）

2. 开槽：画2D线 设置倒角

3. 设置快捷键：工具-自定义-键盘和鼠标
   自用快捷键定义：F 筛选；shift+F 查找条件；C 颜色显示；Y 选项；L 层定义；P 覆铜管理器；V 验证设计；3 覆铜； V 绕原点旋转；

4. 粘贴器件需在ECO模式下进行

5. 修改器件封装要去原理图库更改元器件类型-然后分配封装；

6. 布局前先设计规则（设置-设计规则-默认/布线）

7. 工具-选项-布线-生成泪滴

8. **内层覆铜通孔焊盘设置全连接；**顶层底层通孔焊盘设置十字连接，贴面焊盘设置十字连接；

9. 导出geber、bom、坐标文件需下载脚本

10. 导出Gerber前需设置钻孔层-重新生成；导出后预览仔细检查每一层；

11. 原理图需核对元件类型及其分配封装

12. 内层铺铜设置全连接，外层十字连接；

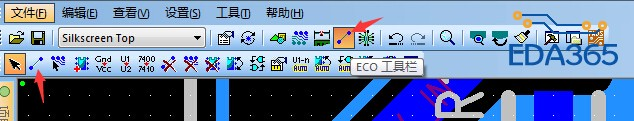

单独给器件引脚添加网络
