【第七节】Arduino连接土壤湿度传感器

通过土壤湿度传感器监测土壤中的水含量

会电焊的esp32

812人浏览 · 2025-10-16 10:33:03

会电焊的esp32 · 2025-10-16 10:33:03 发布

Ⅰ 简介

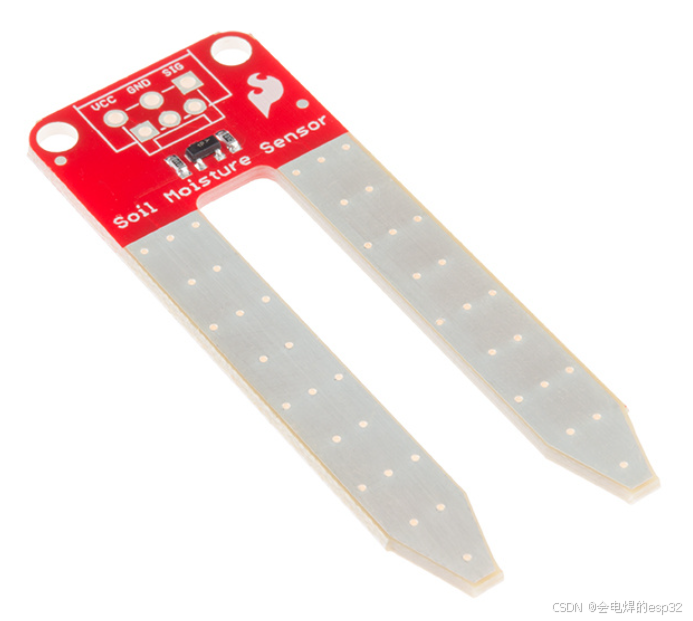

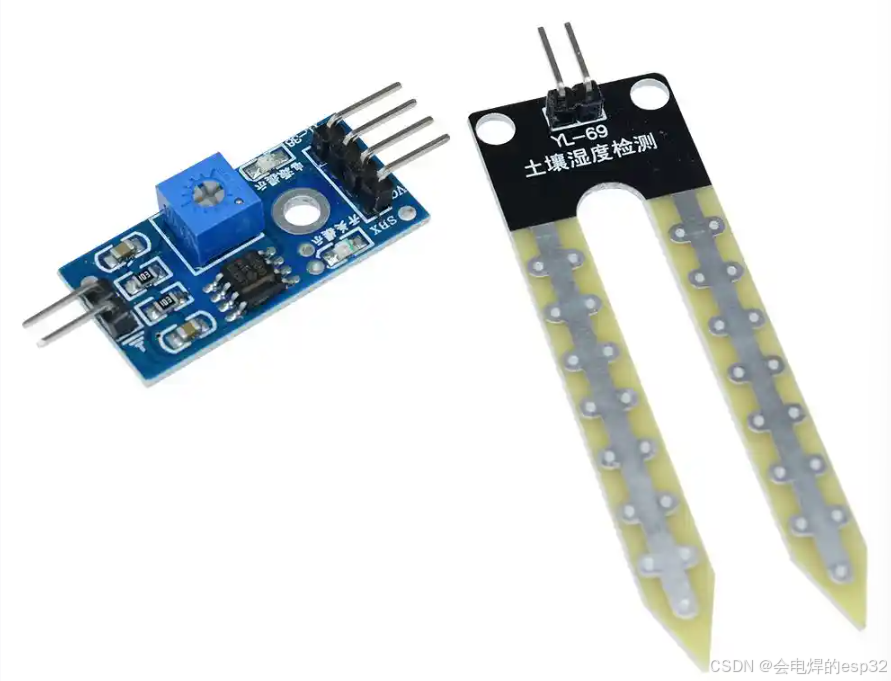

土壤湿度传感器是一种用于测量土壤中水分含量的设备。它可以帮助用户监测植物生长环境的湿度状况，从而在植物需要浇水时提供指示，避免过度或不足灌溉。SparkFun提供的土壤湿度传感器有多种型号，包括基本型、带螺丝端子型和Qwiic接口型，适用于不同的应用场景和用户需求。

Ⅱ 工作原理

土壤湿度传感器是基于土壤的导电性，通过传感器上的两个裸露金属电极片（探针），在土壤中充当可变电阻。当土壤中的水分增加时，导电离子越活跃，导电性增强，导致探针之间的电阻降低。传感器通过测量这种电阻变化来推断土壤的湿度水平。具体来说，传感器输出一个与土壤湿度成比例的模拟信号，该信号可以被微控制器（如Arduino）读取并转换为湿度值。

Ⅲ 传感器特性及应用场景

1.核心特性

工作电压：3.3-5V DC，兼容常见单片机系统。
尺寸与结构：探针长度约5-10cm，裸露金属片设计，无防护涂层，成本极低（约5−10）。
精度与误差：受土壤盐分、温度影响大，误差可达±10%以上，需频繁校准。
短期使用：适合干燥或低盐分土壤，长期使用易因电极腐蚀导致精度下降。
防护等级：未标注IP防护，需额外封装防水。

2.应用场景

自动化园艺：通过阈值触发水泵，当土壤湿度低于设定值时启动灌溉。例如，阳台盆栽监测，结合Arduino实现无人照料。
小规模农田低成本监测：在预算有限的情况下，快速部署多个传感器进行湿度粗略监测，指导初步灌溉决策。但需注意盐碱地或长期使用时的误差问题。
临时短期环境监测：如植物生长实验中，快速获取土壤湿度趋势数据，无需高精度。

3.优缺点对比

特性	优点	缺点
成本	极低（5−10）	精度低，易受干扰
易用性	插入即用，无需复杂配置	需定期清洁电极，防止腐蚀
适用场景	短期、低盐分环境	长期户外或盐碱地不适用
输出方式	模拟/数字信号，兼容性强	需额外模块处理信号

4.典型案例

智能花盆
- 配置：SparkFun传感器 + Arduino + 继电器水泵。
- 逻辑：当模拟输出电压低于阈值（对应低湿度）时，触发水泵浇水。
- 问题：在北方硬水地区，钙沉积可能导致电极腐蚀，需每月清理。
教学实验
- 配置：SparkFun传感器 + 树莓派数据采集。
- 目标：对比不同土壤类型（黏土、砂土）的湿度变化。
- 结果：学生直观理解电阻与湿度的关系，但需手动校准数据。

Ⅳ 使用方法

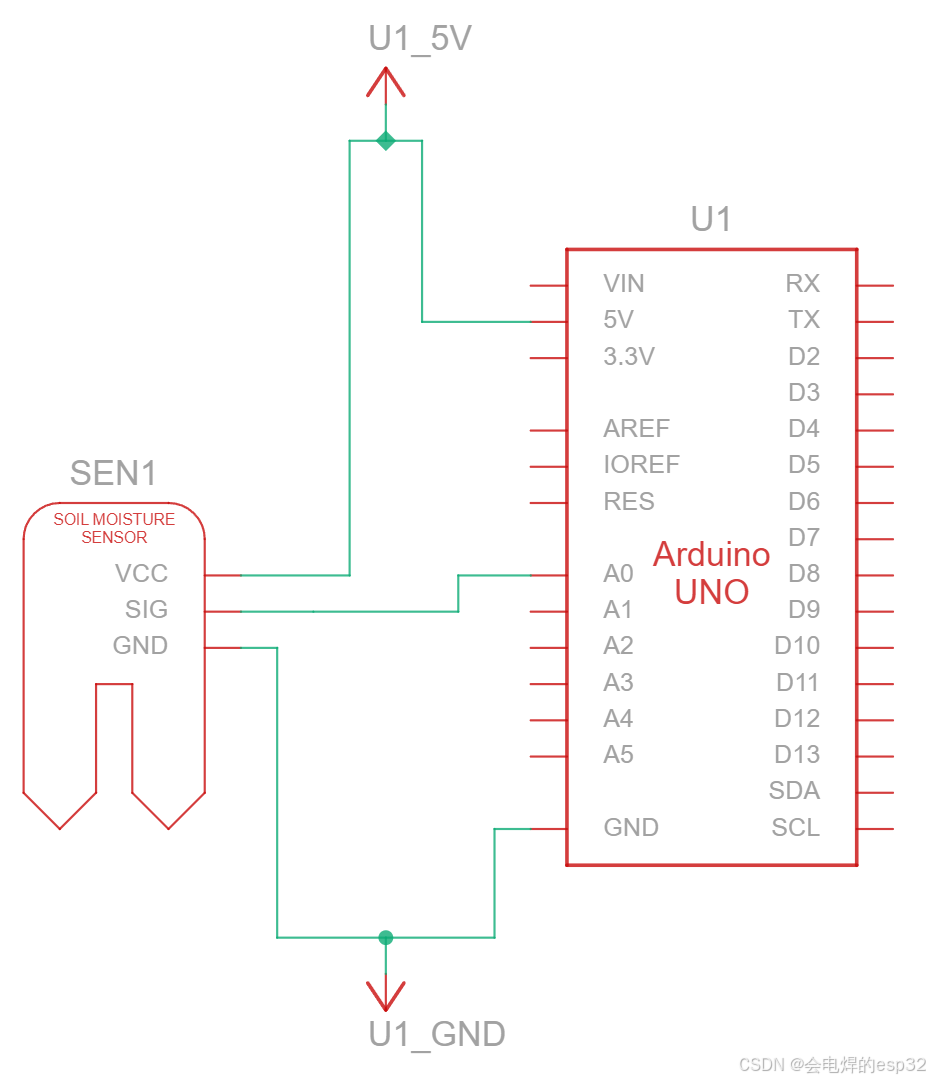

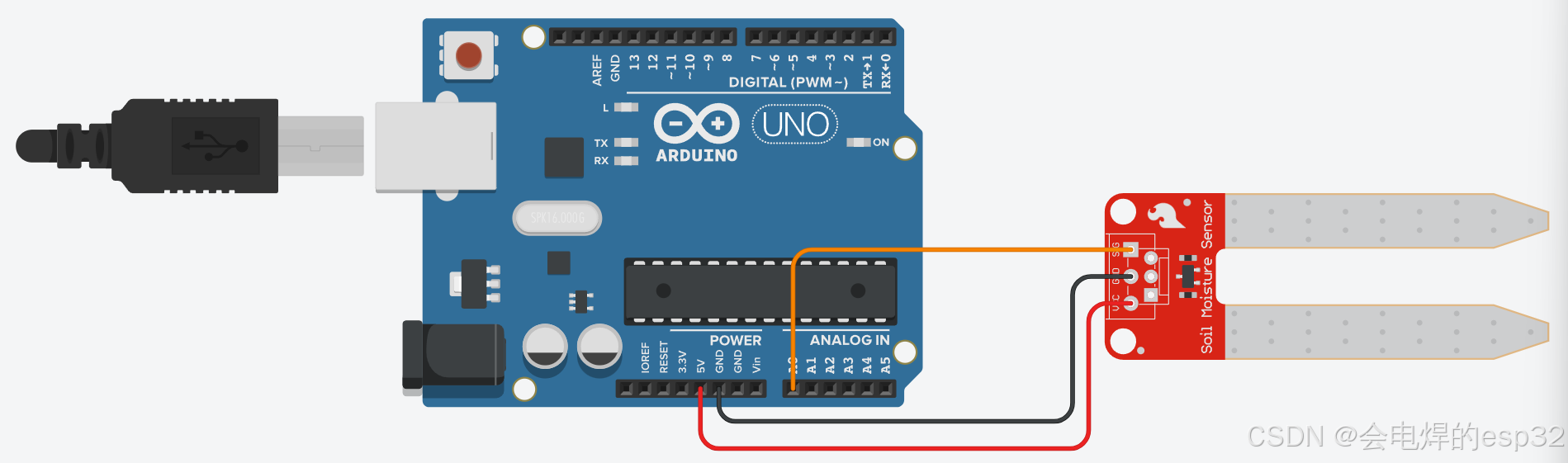

电路原理图

接线说明

以Arduino UNO R3为例，如图所示将SparkFun土壤湿度传感器的VCC和GND引脚依次连接Arduino的5V和GND引脚，将传感器的SIG数据引脚接入Arduino的模拟输入引脚（如A0等）。

详细代码：

1.通过模拟输入引脚读取数值，进而判断土壤中的水含量

/***********************************************
 * 作者：会电焊的ESP32
 * 项目：使用土壤湿度传感器获取土地水含量
 * 难度：@
***********************************************/

#define Soilpin A0

void setup() {
  Serial.begin(9600);
}

void loop() {
  int SoilValue = analogRead(Soilpin);

  Serial.print("Soil Humidity: ");
  Serial.println(SoilValue);

  delay(500);
}

2.通过通过土壤湿度传感器判断土壤中的水含量，从而实现对连接水泵继电器的自动控制

将继电器的VCC和GND引脚接Arduino的5V和GND引脚，控制IN引脚接Arduino的2号数字引脚。接着，将水泵接入继电器控制端的NO、NC和COM端，详细来说NC常闭端悬挂不接，N0常开端接水泵正极，COM端接12V锂电池负极，水泵负极接12V锂电池正极。（注意：水泵等接入继电器的外接设备需要通过锂电池单独供电，不能直接使用Arduino的5V进行供电，否则可能会少回主板或导致外接设备工作异常）

/***********************************************
 * 作者：会电焊的ESP32
 * 项目：土壤湿度传感器控制继电器水泵
 * 难度：@@
***********************************************/

#define SoilPin A0       // 土壤湿度传感器引脚
#define RelayPin 2       // 继电器控制引脚（接水泵）
#define DryThreshold 75  // 湿润阈值
#define WetThreshold 40  // 干燥阈值

void setup() {
  Serial.begin(9600);
  pinMode(RelayPin, OUTPUT);
  digitalWrite(RelayPin, HIGH); // 初始化阶段关闭继电器（根据实际继电器模块进行调整，这里是低电平触发，若为高电平触发则改为LOW）
}

void loop() {
  // 读取土壤湿度值
  int SoilValue = analogRead(SoilPin);

  // 映射到百分比
  int Humidity = map(SoilValue, 1023, 0, 0, 100);

  // 串口输出调试信息
  Serial.print("Soil Value: ");
  Serial.print(SoilValue);
  Serial.print(" | Humidity: ");
  Serial.print(Humidity);
  Serial.println(" %RH");

  // 水泵控制逻辑
  if (Humidity < WetThreshold) {
    Serial.println("Pump ON!");
    digitalWrite(RelayPin, LOW); // 启动水泵（根据继电器模块调整电平）
  }
  else if (Humidity > DryThreshold) {
    Serial.println("Pump OFF!");
    digitalWrite(RelayPin, HIGH); // 关闭水泵
  }

  delay(1000); // 每秒检测一次
}
