KP1505ASPA / KP15051SPA / KP15052SPA 是面向 2 W-8 W LED 照明、智能灯丝灯、辅助电源推出的离线式 PWM 功率开关系列。同一 SOP-8 封装，通过不同内阻与电流阈值形成“三档”功率覆盖，外围仅需 12 颗器件，BOM 成本 < 0.30 元，即可实现 < 50 mW 待机、无异音、全电压输入的“极简”方案。

家族成员与典型功率

型号	内阻 (TYP)	默认输出	连续电流	推荐功率	应用举例
KP1505ASPA	18 Ω	12 V (FB悬空)	150 mA	2 W	灯丝灯 / 小夜灯
KP15051SPA	9 Ω	12 V (FB悬空)	200 mA	3.5 W	球泡灯 / 蜡烛灯
KP15052SPA	5 Ω	12 V (FB悬空)	350 mA	6-8 W	吸顶灯 / 筒灯辅光

备注：通过 FB 分压可 2-24 V 任意设定输出电压；Buck 拓扑下效率高达 85 %。

共同特点一览

1. 500 V 高压 MOSFET + 高压启动电路，省掉启动电阻

2. 多模式 PWM（FM + AM），轻载自动降频，空载待机 < 50 mW

3. 无异音设计，频率 40-60 kHz 随负载滑移，避开音频带

4. 内置 4 ms 软启动、300 ns 前沿消隐，无需外部 RC

5. 全保护：OLP、OCP、OVP、OTP、SCP、VDD 钳位，全部自恢复

6. SOP-8 标准封装，单面板即可过 EMI（CISPR15 余量 > 6 dB）

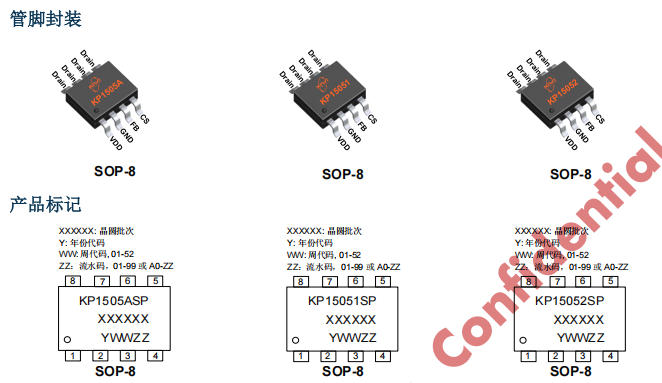

管脚定义（SOP-8，顶视图）

Pin	名称	类型	功能描述
1	VDD	P	芯片供电 & 输出反馈（FB 悬空空时默认 12 V）
2	GND	P	信号 & 功率地
3	FB	I	输出电压取样，外接分压器可调 2-24 V
4	CS	I	峰值电流检测，外接 Rs 到地
5-8	Drain	P	内部 500 V MOSFET 漏极，接电感 & 输入正

设计提示：Drain 脚铜箔尽可能加大，兼顾散热与电流能力。

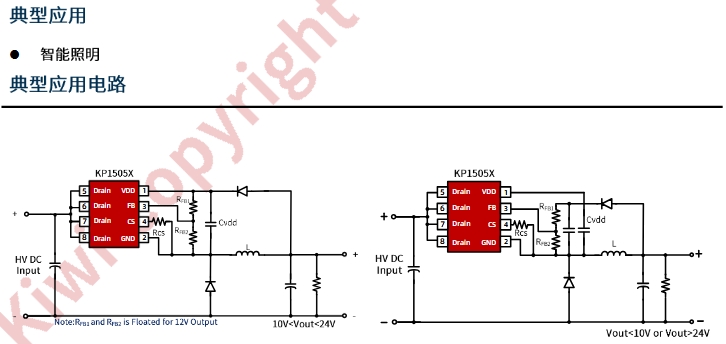

典型应用电路（Buck，85-265 VAC）





关键选型

    L1：饱和电流 > 1.3 × Ipeak；感量 330-680µH 随功率递增
    Rs = VIPK / Ipeak；VIPK 典型 0.55 V（见规格表）
    分压比例：Vout = VFB_REF × (1 + Rtop/Rbot)，VFB_REF = 2.0 V

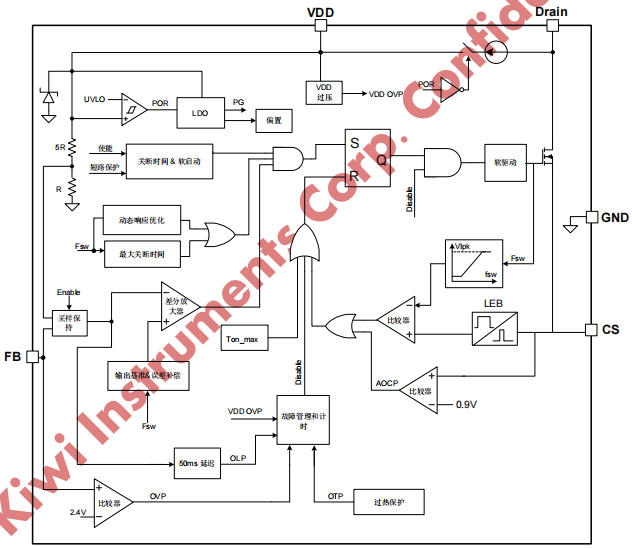

内部功能框图

• 无固定时钟，频率随负载滑移，避开 20 kHz 以下音频

• 异常过流 AOCP 0.9 V，48 µs 强制关断，保证磁芯不饱和

• VDD 钳位 30 V，省去外部稳压管

关键性能实测（KP15052SPA 8 W Demo）

项目	85 VAC	230 VAC	265 VAC
待机功耗	23 mW	41 mW	46 mW
满载效率	83 %	85 %	84 %
输出电流纹波	< 5 %	< 5 %	< 5 %
传导 EMI 裕量	6.3 dB	5.8 dB	通过
芯片温升	9 ℃	12 ℃	13 ℃

• Surge：差模 2 kV，共模 4 kV，无 TVS 通过

• OTP：150 ℃打嗝，1.2 s 自动重启

• 异音测试：0-100 % 负载，人耳 0 cm 无可闻噪声

PCB Layout 黄金四条

1. 功率环路最小化：输入电容→IC Drain→电感→输出电容，面积 < 1 cm²

2. FB 取样远离高压：走线不穿过电感底部，地与芯片 GND 单点连接

3. 散热铜箔：Drain 脚多打地孔，背面露铜 ≥ 20 mm²

4. EMI π 型滤波：整流桥后 L/N 对称，远离功率电感，提升 CISPR15 裕量

应用场景与快速选型

​

应用	推荐型号	输出规格	特点
LED 灯丝灯	KP1505ASPA	12 V/150 mA	2 W，温升 < 10 ℃
球泡/蜡烛灯	KP15051SPA	12 V/200 mA	3.5 W，兼容传统 E14/E27
吸顶灯辅光	KP15052SPA	12 V/350 mA	6-8 W，高效率无异音
小家电辅助	KP15052SPA	5 V/350 mA	通过 FB 分压设定

总结：KP1505xSPA —— 照明电源的"性价比三剑客"

• 同一 SOP-8，三档内阻，2-8 W 全覆盖

• 500 V MOS+高压启动，省掉启动与续流器件

• 多模式 PWM，待机 < 50 mW，全程无异音

• 完备保护+自动重启，量产零维护

• 官方提供 DEMO、Gerber、BOM、变压器规格，"即贴即亮"
