瑞芯微RK3576开发板规格书，详细参数配置，触觉智能出品，型号Purple Pi OH2

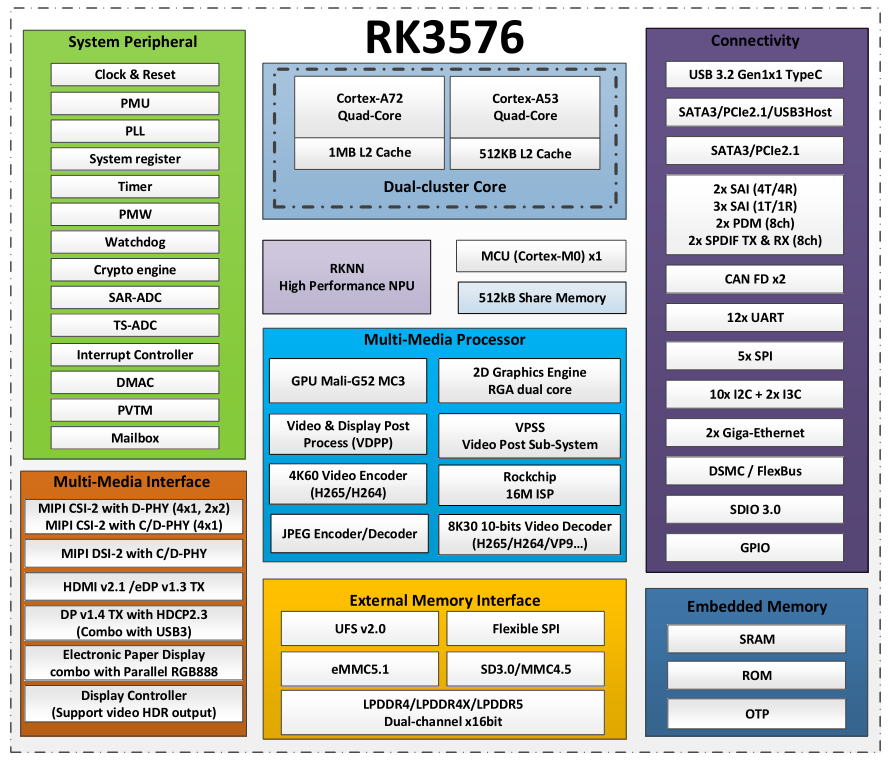

Purple Pi OH2是一款采用瑞芯微RK3576设计的开发板。RK3576是一款ARM架构通用型SoC，集成了四核Cortex-A72和四核Cortex-A53 CPU，以及6 TOPs算力的NPU。内置多种功能强大的嵌入式硬件引擎，支持 8K@30fps 或4K@120fps 的 H.265，AVS2，AV1 和 VP9 解码器、4k@60fps 的 H.264 解码器；还支持 4K@60
触觉智能研发的RK3576开发板，开发板型号为Purple Pi OH2,可用于核心板功能验证。
采用底板+核心板设计，核心板采用邮票孔+LGA封装，型号为SOM7609
1、产品概述
Purple Pi OH2是一款采用瑞芯微RK3576设计的开发板。RK3576是一款ARM架构通用型SoC，集成了四核Cortex-A72和四核Cortex-A53 CPU，以及6 TOPs算力的NPU。内置多种功能强大的嵌入式硬件引擎，支持 8K@30fps 或4K@120fps 的 H.265，AVS2，AV1 和 VP9 解码器、4k@60fps 的 H.264 解码器；还支持 4K@60fps 的 H.264 和H.265 编码器，高质量的 JPEG 编码器/解码器，专门的图像预处理器和后处理器。引入了新一代完全基于硬件的 16M 像素 ISP（图像信号处理器）,它实现了众多算法加速器，如 HDR、3A、CAC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正等。适用于工控主机、云终端产品、边缘计算、大模型本地化、智慧商显、汽车电子等行业领域。RK3576 Soc框图，如下图所示：
1.1 产品特点
- 搭载RK3576高性能、低功耗SoC，集成了四核Cortex-A72和四核Cortex-A53；
- 6TOPS AI算力，三核架构，支持INT4/INT8/INT16/FP16/BF16/TF32；
- 支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K@60FPS；
- 支持 H.264/H.265视频编码， 最高8K@30FPS；
- MIPI_DSI，支持到2K@60Hz ；
- 支持AHD摄像头视频采集；
- WiFi/蓝牙无线通信；
- 两路独立的千兆以太网口;
- 丰富的系统支持，如OpenHarmony、Debian、Ubuntu、Android
1.2 产品外观及尺寸

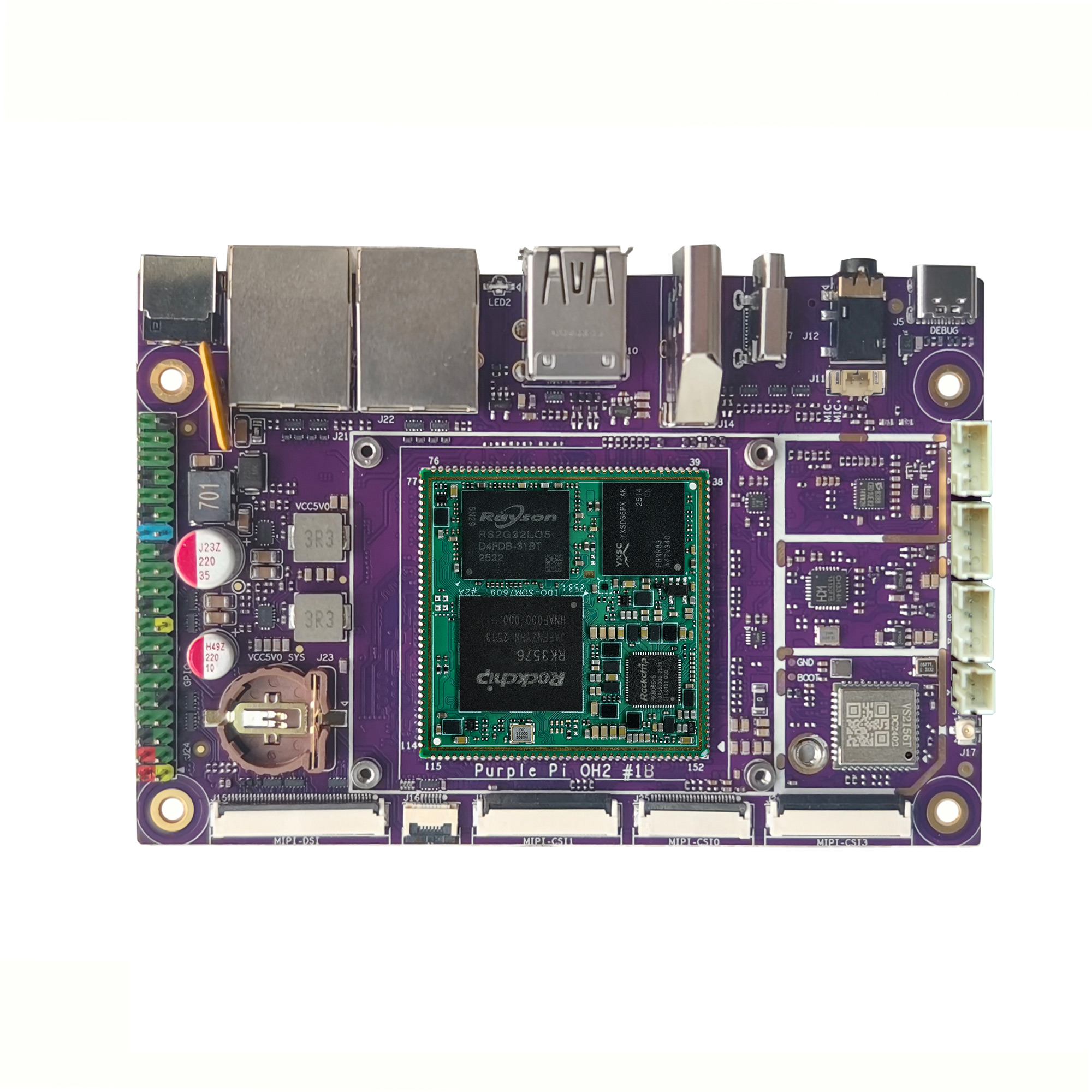

Purple Pi OH2正面实物图，如下图所示：

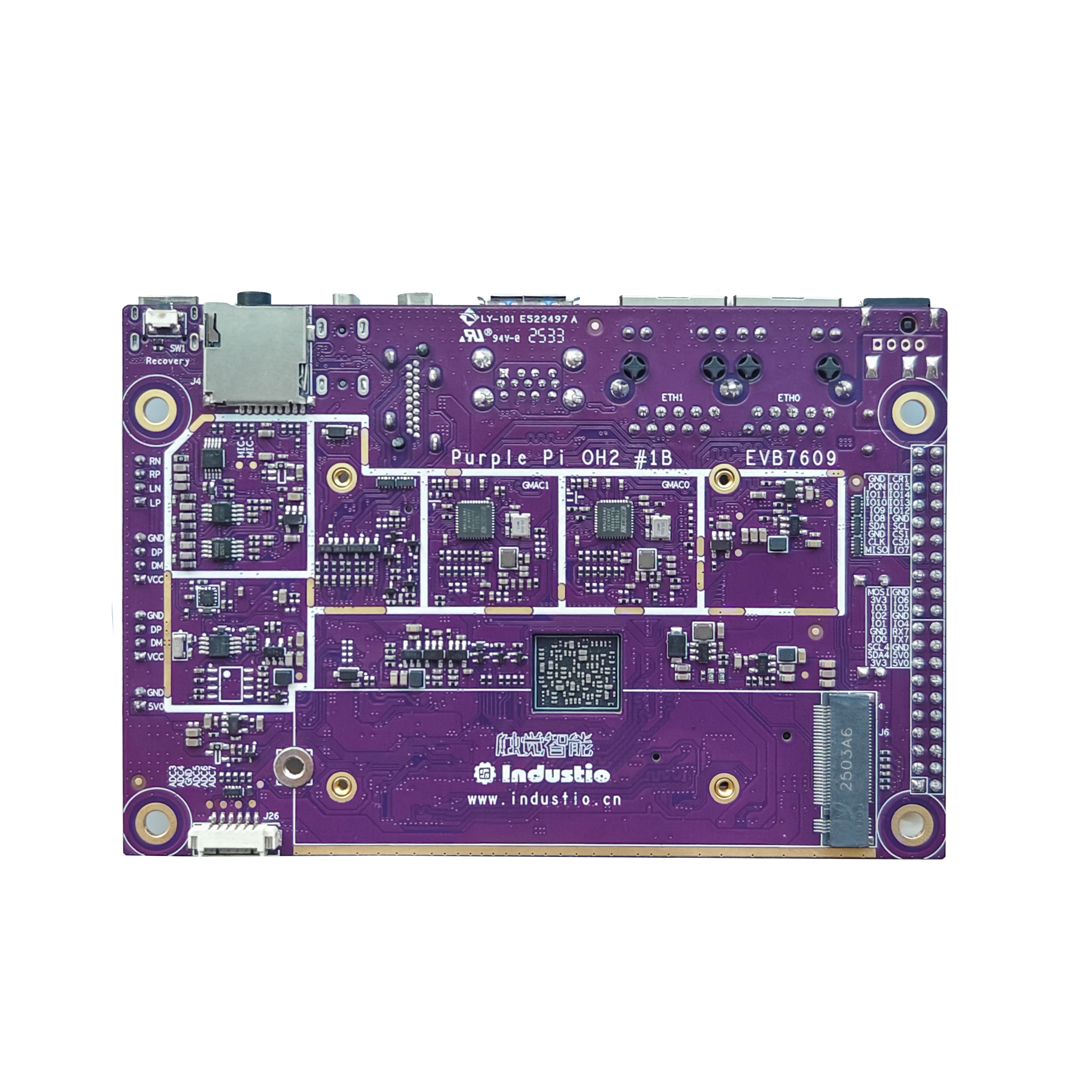

Purple Pi OH2背面实物图，如下图所示：

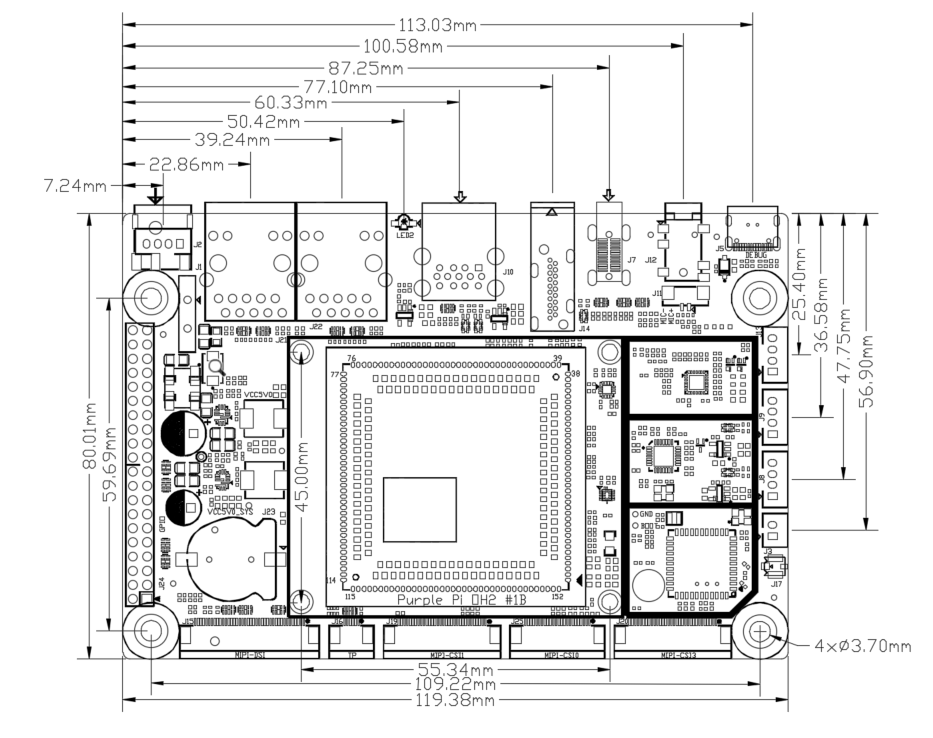

Purple Pi OH2正面尺寸图，如下图所示：

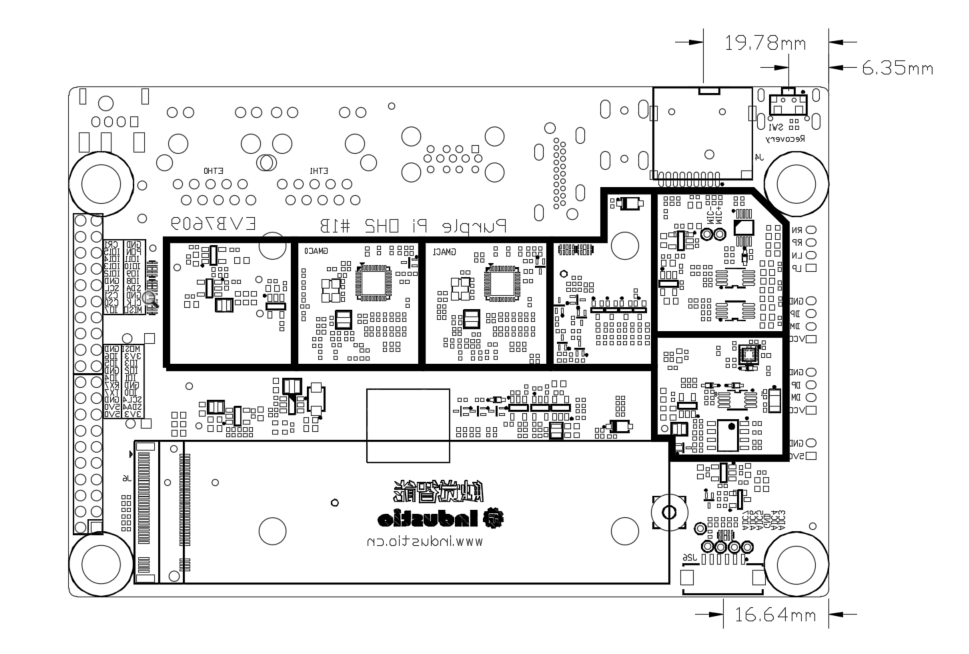

Purple Pi OH2背面尺寸图，如下图所示：
2、技术参数
2.1 硬件参数
硬件参数如下表所示：
|
基本参数 |
|
|
SOC |
RockChip RK3576/RK3576J |
|
CPU |
Quad-core Cortex-A72 and quad-core Cortex-A53，主频高达2.2GHz |
|
GPU |
|
|
NPU |
6TOPS INT8，支持INT4/INT8/INT16/FP16/TF32混合运算 |
|
ISP |
|
|
VPU |
视频解码：
视频编码：
|
|
内存 |
4GB LPDDR4/4x 4266Mbps（Purple Pi OH2） 8GB LPDDR5/5x 5400Mbps（Purple Pi OH2 Pro） |
|
存储 |
64GB / 128GB / 256GB eMMC 1 × PCIe2.1（M.2接口NVME固态硬盘） 1 × TF-Card Slot（可支持TF 卡扩展） |
|
硬件参数 |
|
|
以太网络 |
2×千兆以太网（1000 M bps） |
|
无线网络 |
支持双频2.4G/5.8G，802.11 a/b/g/n/ac，WIFi5 支持BT5.2 |
|
显示 |
视频输出： 1 x HDMI2.1（up to 4K@120fps）； 1 x MIPI-DSI（up to 2560x1600@60fps）； 1 x DP1.4（up to 4K@120fps）； 视频输入： 3 x MIPI CSI（支持组合 4+4+4lane，4+2+2lane，or 4+2+2+2+2lane ） |
|
音频接口 |
1 × HDMI 音频输出 1 × Speaker，左右双声道喇叭输出（4Ω3W） 1 × Headphone（3.5mm耳机接口CTIA ） 1 × MIC |
|
USB |
1 × USB3.0 1 × Type-C OTG（调试+固件下载） 3 × USB2.0 |
|
扩展接口 |
1 × Debug（UART0） 5 × ADC 1 × TP 座（I2C） 1 × SPI（双排针） 2 × I2C（双排针） 3 x UART（双排针） 1 x I2S（双排针） 1 × Power on（双排针） |
|
其他 |
|
|
主板尺寸 |
120mm X80mm |
2.2 工作环境
工作环境如下表所示：
|
工作环境 |
|
|
工作温度 |
-20～+70℃（商业级） |
|
工作湿度 |
0~90% RH 非冷凝 |
|
存储温度 |
-40～+85℃ |
2.3 系统支持
系统支持如下表所示：
|
序号 |
操作系统 |
支持 |
说明 |
|
1 |
Android |
|
/ |
|
2 |
Debian |
|
/ |
|
3 |
Buildroot |
|
/ |
|
4 |
OpenHarmony |
|
/ |
3、主要接口定义

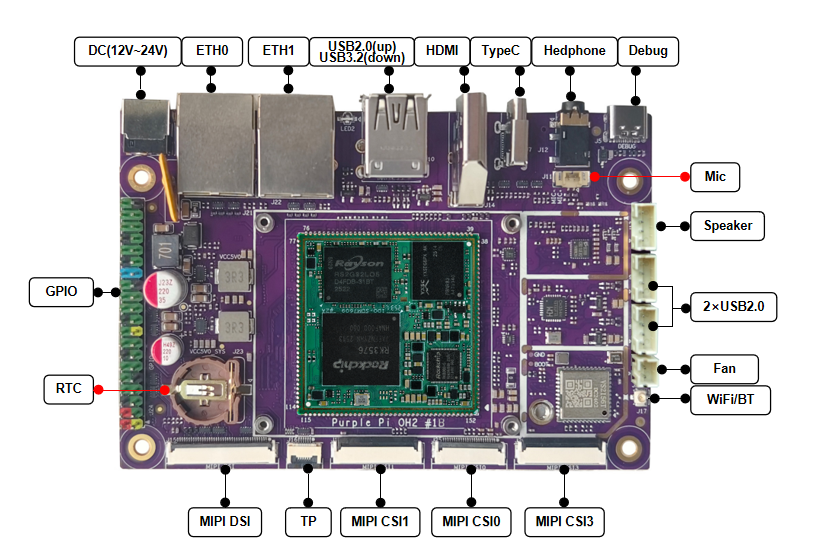

Purple Pi OH2正面接口位号图，如下图所示：

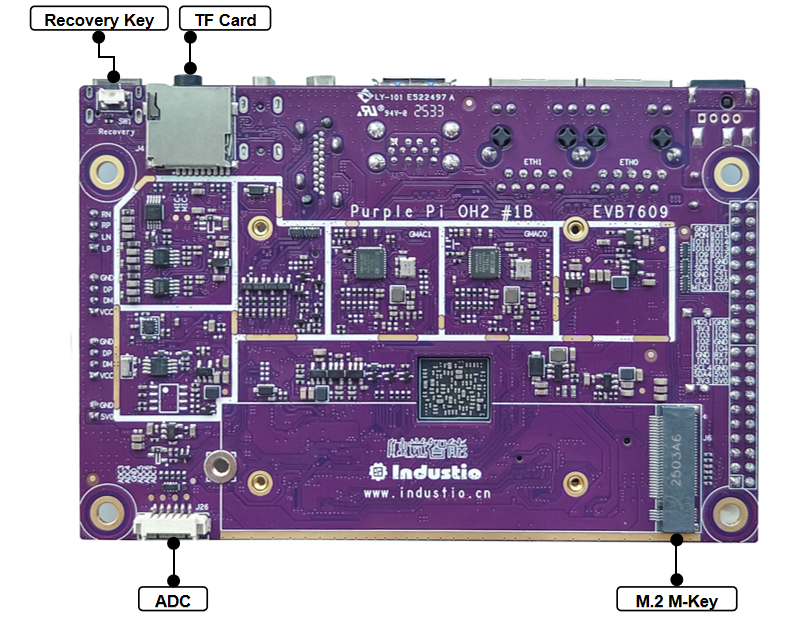

Purple Pi OH2背面接口位号图，如下图所示：

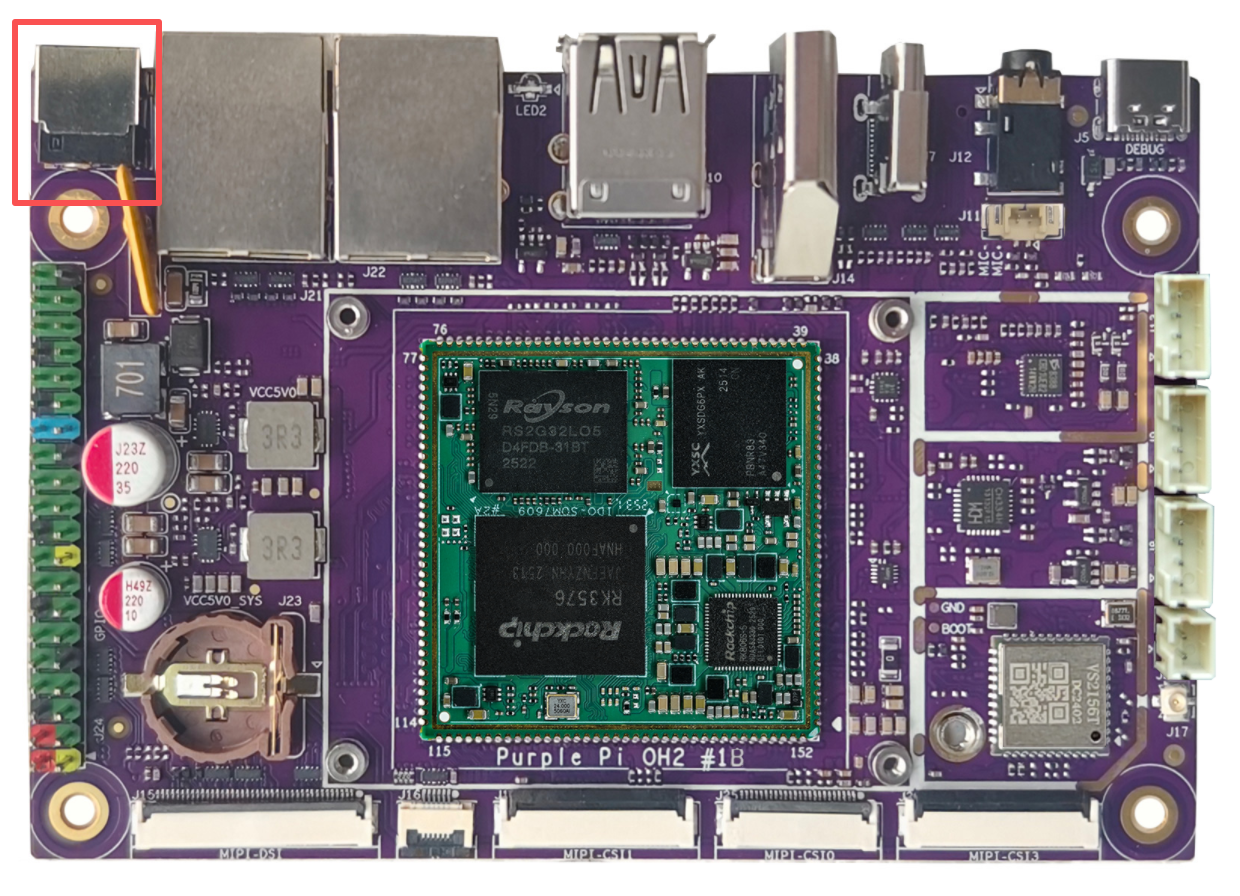

3.1 电源供电接口
主板额定电压： 12V。
电流要求：不小于2A 。
注意：主板可适应的供电电压范围：9V-26V。
供电方法：通过J1 DC005座 （内径2mm，外径6.3mm) 连接电源适配器。

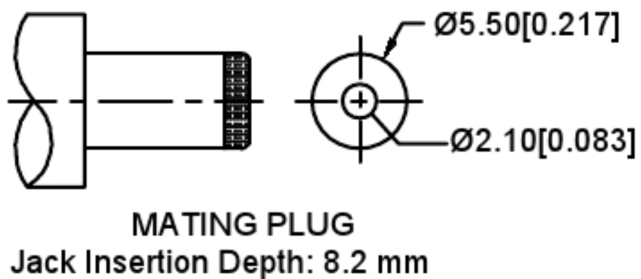

电源插头参考图片，如下图所示：
3.2 Ethernet接口

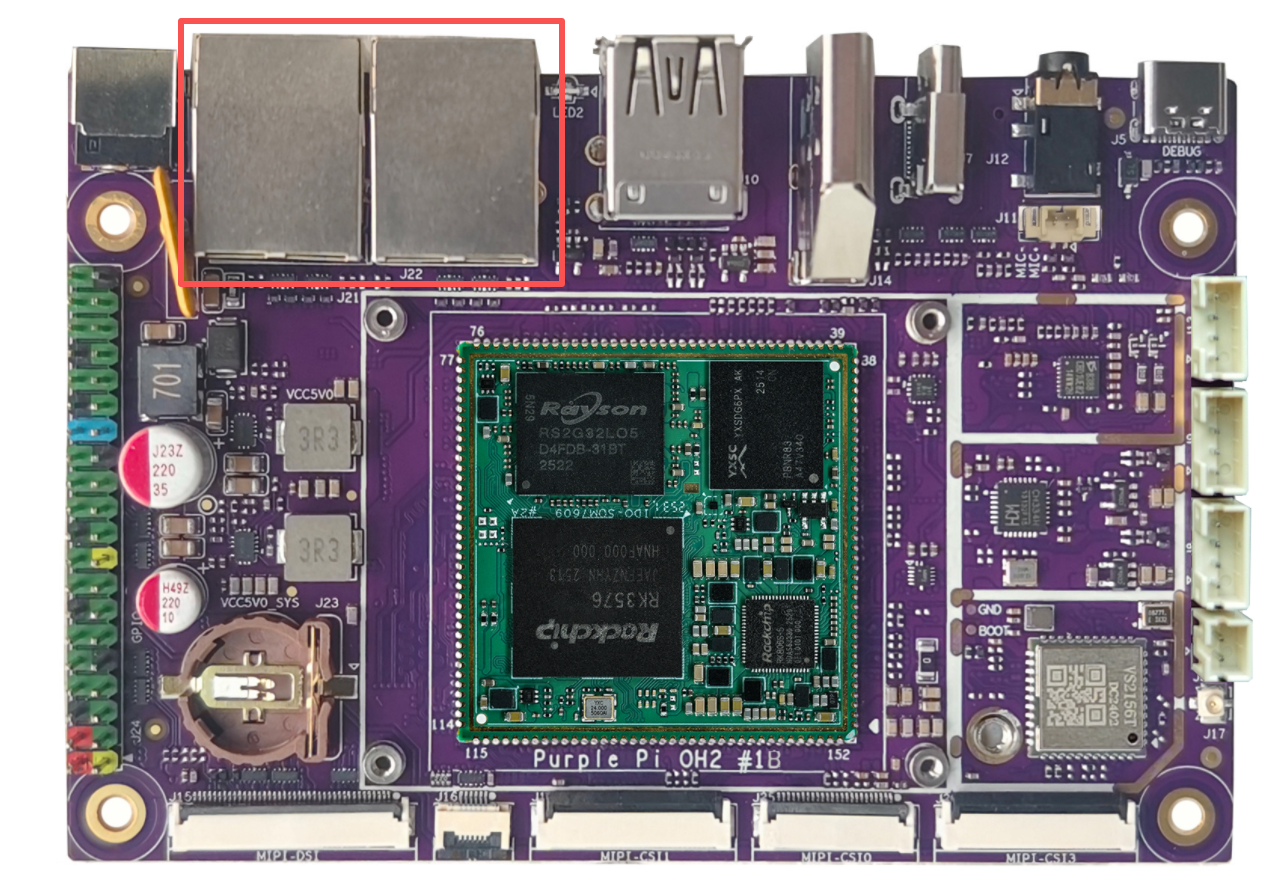

自适应双千兆网口，支持WAN口+LAN口双IP，如下图所示：
3.3 USB接口
3.3.1 Type-C OTG接口
(J7) 主板支持1个 Type-C OTG接口（USB3.0 OTG 带DP功能），为固件下载口，如下图所示：

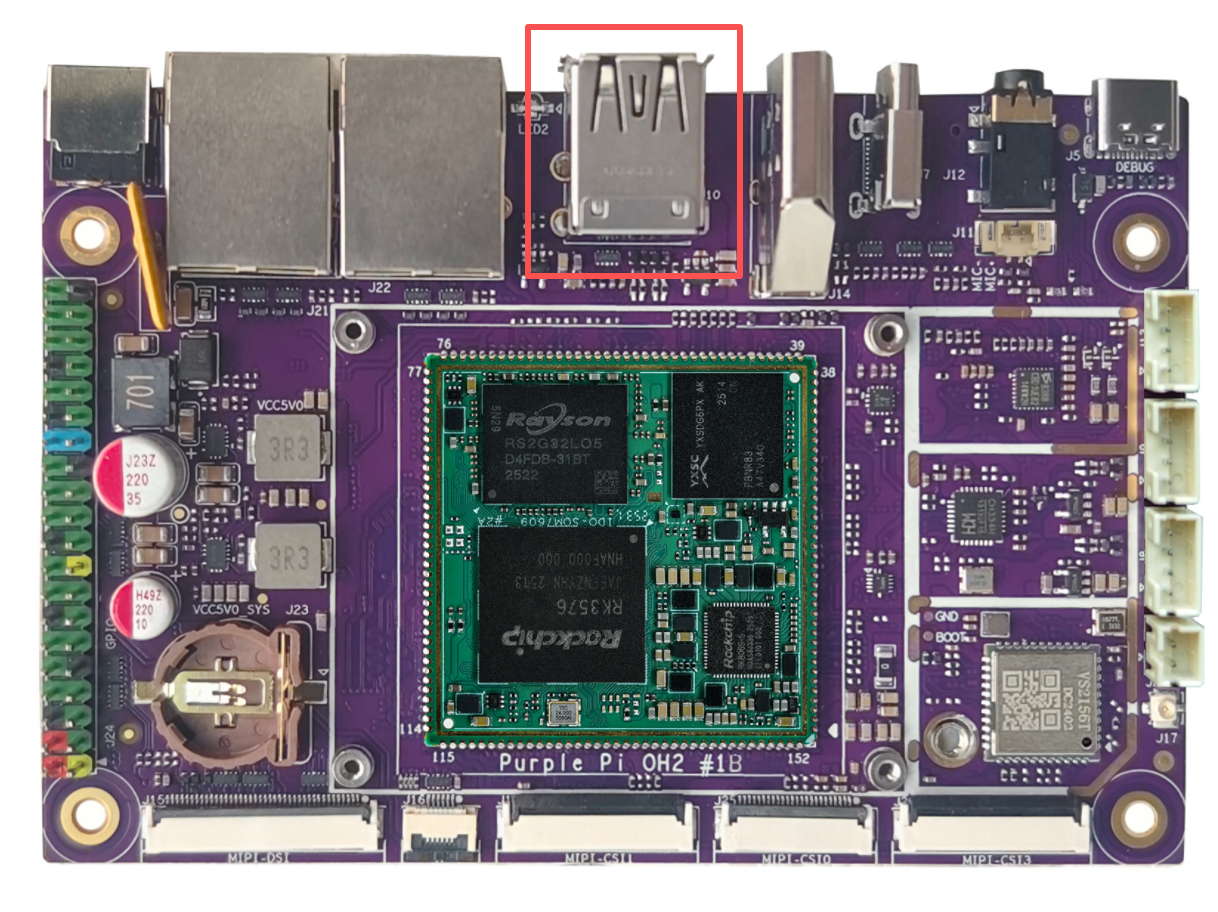

3.3.2 USB3.2接口
(J10) 主板默认支持1个USB3.2接口，接口为标准双层Type-A下层接口，如下图所示：
注意：
- USB3.2 Type-A母座提供5V@2A供电能力
3.3.3 USB2.0接口
主板默认支持3个USB2.0接口。
(J10) 1个USB2.0接口，接口为标准双层Type-A上层接口，如下图所示：

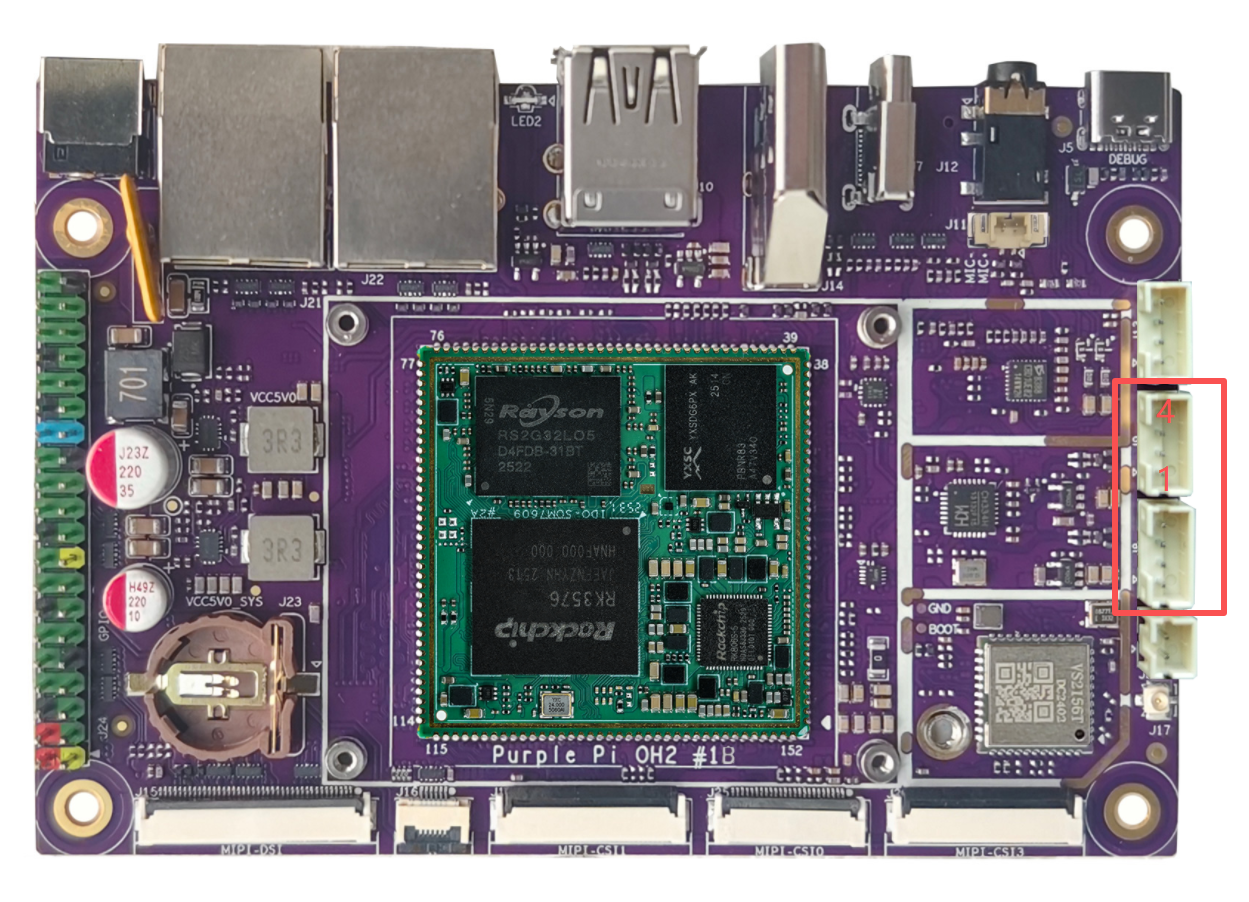

(J8、J9) 2个USB2.0 接口 PH2.0-4P 直插 米白色 ，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
备注 |
|
1 |
VCC |
5V |
供电输出5V |
|
2 |
DM |
/ |
USB信号线 |
|
3 |
DP |
/ |
|
|
4 |
GND |
GND |
电源地 |
注意：
- USB2.0 提供5V@2A供电能力
3.4 PCIe2.1接口

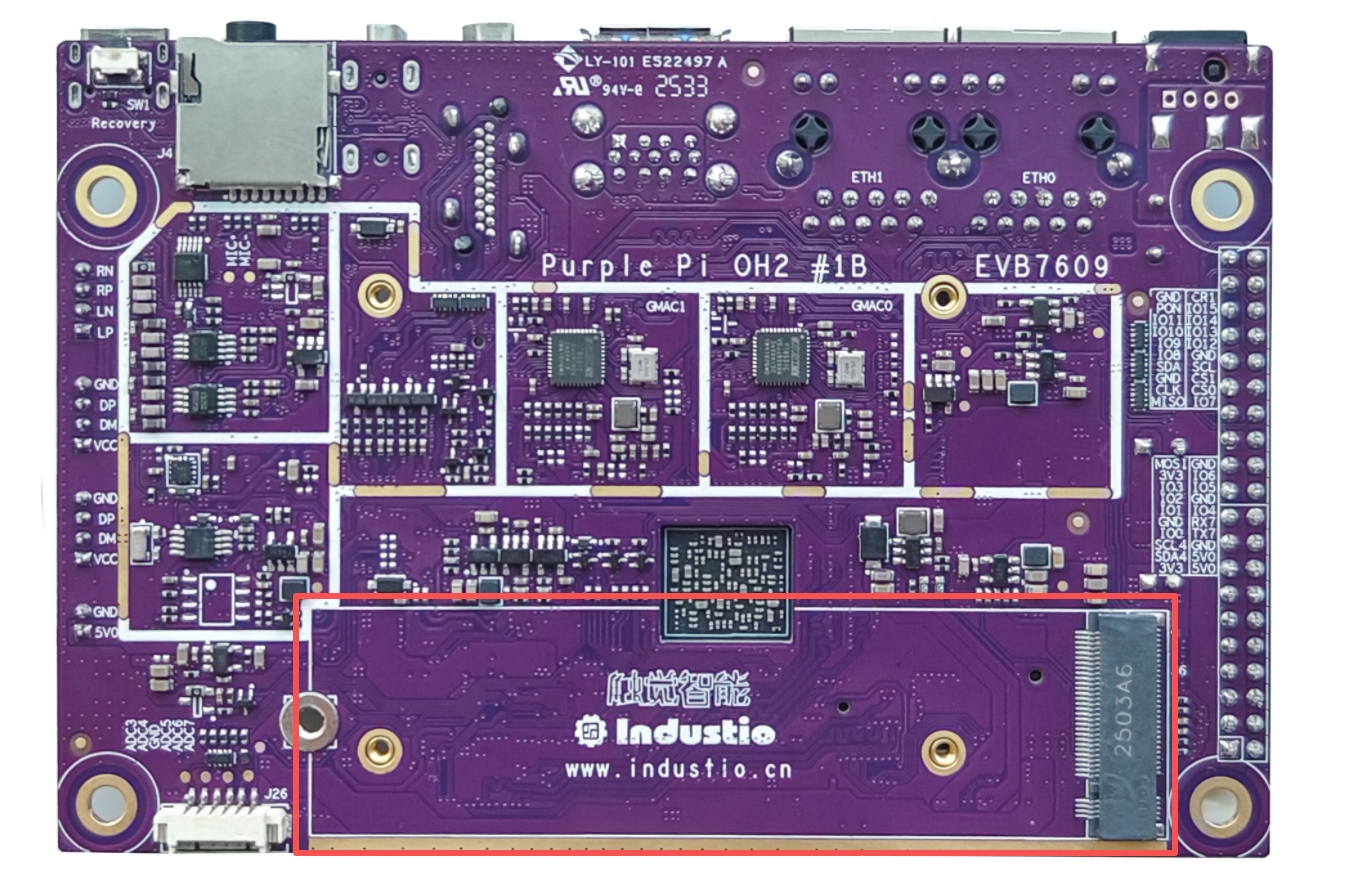

（J6) 硬件连接器采用标准M2_NGFF-M-KEY座，支持PCIe2.1，适用2280尺寸SSD固态硬盘，如下图所示：
3.5 HDMI-TX接口
- HDMI2.1-TX，支持最大4K@120fps；

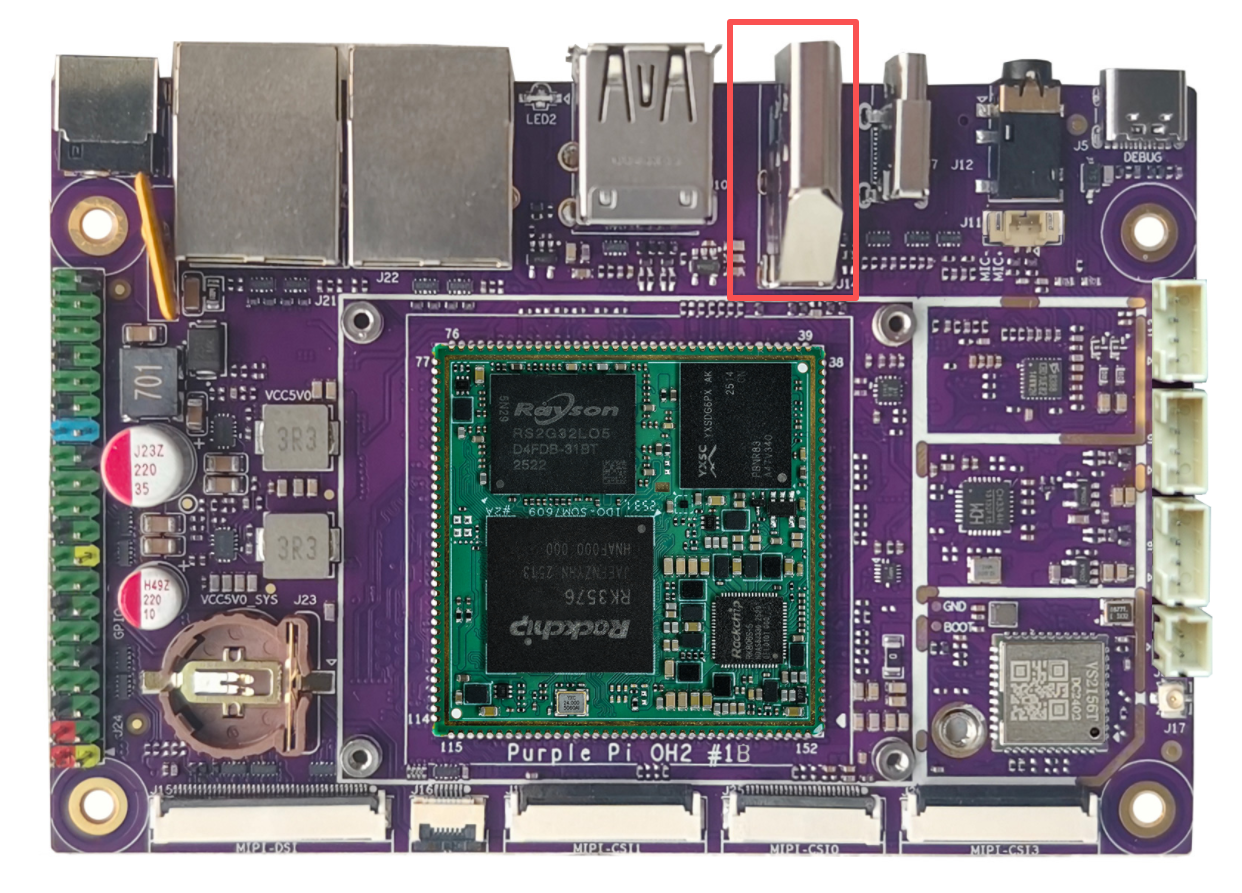

- HDMI 连接器为标准HDMI-A型接口，如下图所示：
3.6 MIPI_DSI_TX接口

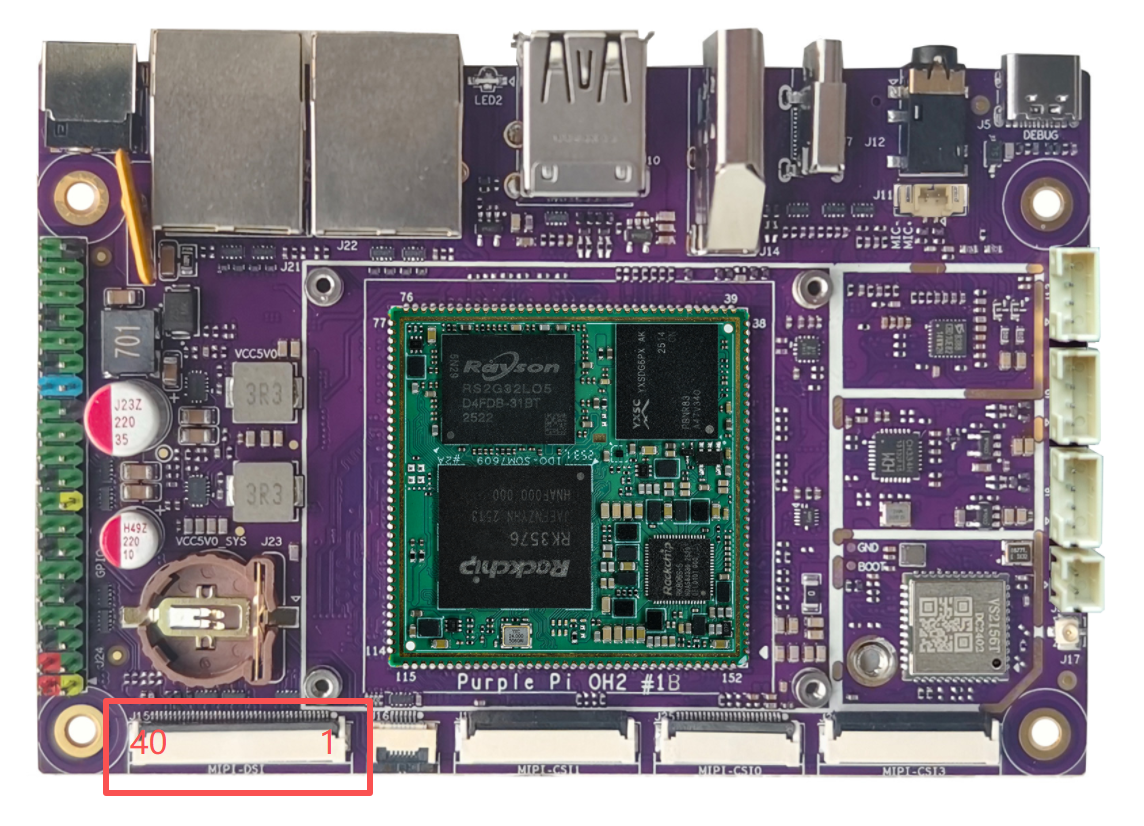

(J15) 40Pin FPC 0.5mm 上接 MIPI_DSI_TX接口，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC_LEDA_TX1 |
/ |
屏幕背光源输出正极 |
|
2 |
VCC_LEDA_TX1 |
/ |
|
|
3 |
NC |
/ |
悬空 |
|
4 |
TP_RST |
3.3V |
复位信号 |
|
5 |
TP_INT |
3.3V |
中断信号 |
|
6 |
TP_SCL |
3.3V |
I2C时钟信号 |
|
7 |
TP_SDA |
3.3V |
I2C数据信号 |
|
8 |
NC |
/ |
悬空 |
|
9 |
VCC_LEDK_TX1 |
/ |
屏幕背光源输出负极 |
|
10 |
VCC_LEDK_TX |
/ |
|
|
11 |
GND |
GND |
电源地 |
|
12 |
NC |
/ |
悬空 |
|
13 |
NC |
/ |
|
|
14 |
NC |
/ |
|
|
15 |
NC |
/ |
|
|
16 |
GND |
GND |
电源地 |
|
17 |
VCC3V3_SYS |
3.3V |
触摸屏供电输出3.3V |
|
18 |
GND |
GND |
电源地 |
|
19 |
GND |
GND |
电源地 |
|
20 |
MIPI_DPHY1_TX_D3P |
/ |
MIPI_DPHY1_TX_D3信号对 |
|
21 |
MIPI_DPHY1_TX_D3N |
/ |
|
|
22 |
GND |
GND |
电源地 |
|
23 |
MIPI_DPHY1_TX_D2P |
/ |
MIPI_DSI_TX_D2信号对 |
|
24 |
MIPI_DPHY1_TX_D2N |
/ |
|
|
25 |
GND |
GND |
电源地 |
|
26 |
MIPI_DPHY1_TX_CLKP |
/ |
MIPI_DSI_TX_CLK信号对 |
|
27 |
MIPI_DPHY1_TX_CLKN |
/ |
|
|
28 |
GND |
GND |
电源地 |
|
29 |
MIPI_DPHY1_TX_D1P |
/ |
MIPI_DPHY1_TX_D1信号对 |
|
30 |
MIPI_DPHY1_TX_D1N |
/ |
|
|
31 |
GND |
GND |
电源地 |
|
32 |
MIPI_DPHY1_TX_D0P |
/ |
MIPI_DPHY1_TX_D0信号对 |
|
33 |
MIPI_DPHY1_TX_D0N |
/ |
|
|
34 |
GND |
GND |
电源地 |
|
35 |
NC |
/ |
悬空 |
|
36 |
MIPI_DPHY_TX1_RST |
3.3V |
LCD复位信号 |
|
37 |
GND |
GND |
电源地 |
|
38 |
VCC3V3 |
3.3V |
屏幕供电输出3.3V |
|
39 |
VCC3V3 |
3.3V |
|
|
40 |
NC |
/ |
默认悬空 |
注意：MIPI_DPHY1_TX背光电流可通过更改物料调节，默认100mA。
3.7 TP接口

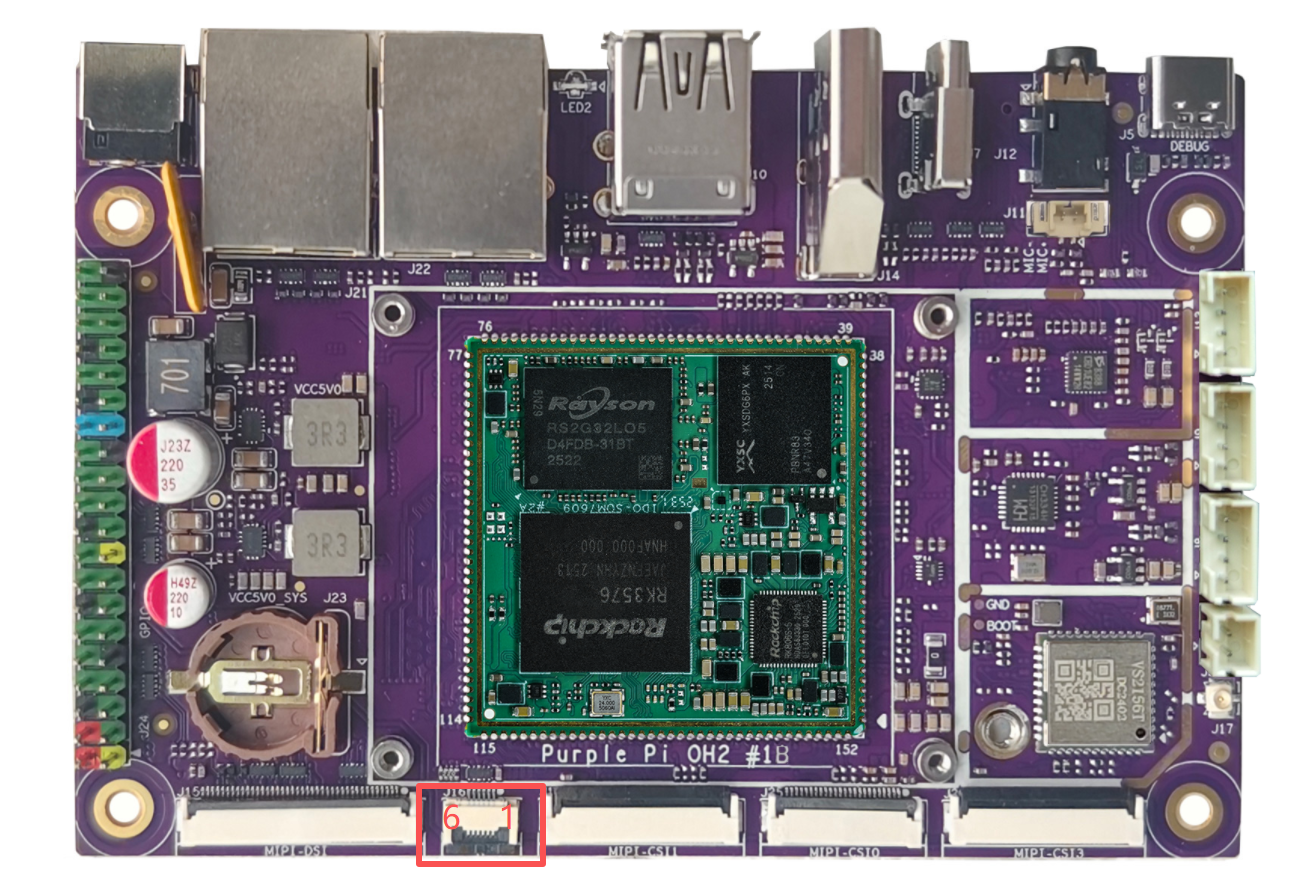

(J16) 6Pin FPC座 0.5mm 下接，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC_TP |
3.3V |
TP供电输出3.3V |
|
2 |
TP_RST |
3.3V |
TP复位信号 |
|
3 |
TP_INT |
3.3V |
TP中断信号 |
|
4 |
TP_SCL |
3.3V |
I2C总线信号 |
|
5 |
TP_SDA |
3.3V |
|
|
6 |
GND |
GND |
电源地 |
3.8 MIPI-CSI接口

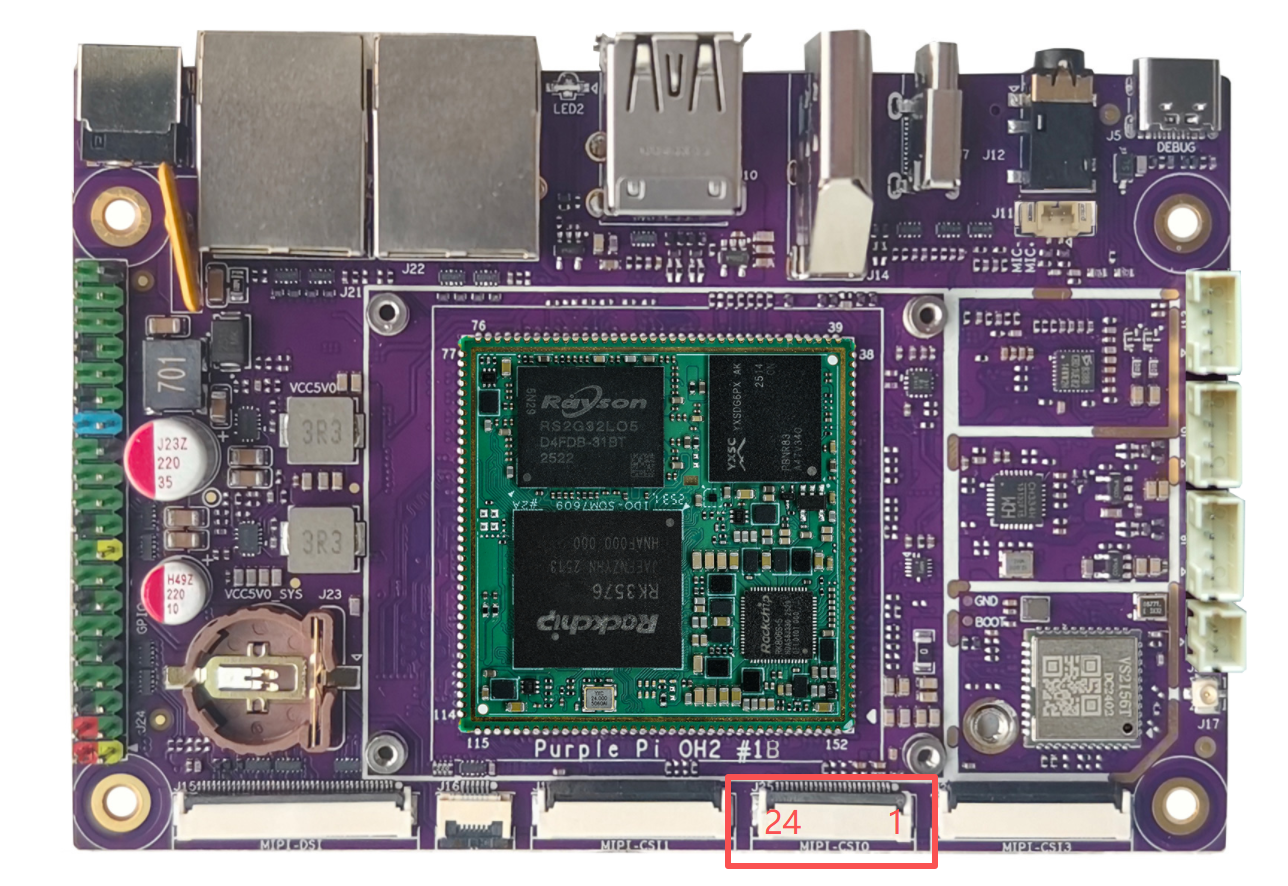

3.8.1 MCSI0
(J25) 24Pin FPC 0.5mm 上接 ，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC2V8_CAM |
2.8V |
电源2.8V输出 |
|
2 |
VCC2V8_CAM |
2.8V |
电源2.8V输出 |
|
3 |
VCC1V1_CAM |
1.1V |
电源1.1V输出 |
|
4 |
VCC1V8_CAM |
1.8V |
电源1.8V输出 |
|
5 |
MIPI_CAM1_RESET_L_ |
/ |
复位信号 |
|
6 |
MIPI_CAM1_PDN_L_ |
/ |
断电信号 |
|
7 |
I2C_SCL_Camera1 |
/ |
I2C时钟信号 |
|
8 |
I2C_SDA_Camera1 |
/ |
I2C数据信号 |
|
9 |
MIPI-CAM3_CLK_M0_ |
/ |
CIF时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MIPI_DPHY0_RX_D0N |
/ |
MIPI_DPHY0_RX_D0信号对 |
|
12 |
MIPI_DPHY0_RX_D0P |
/ |
|
|
13 |
GND |
GND |
电源地 |
|
14 |
MIPI_DPHY0_RX_D1N |
/ |
MIPI_DPHY0_RX_D1信号对 |
|
15 |
MIPI_DPHY0_RX_D1P |
/ |
|
|
16 |
GND |
GND |
电源地 |
|
17 |
MIPI_DPHY0_RX_CLKN |
/ |
MIPI_DPHY0_RX_CLK信号对 |
|
18 |
MIPI_DPHY0_RX_CLKP |
/ |
|
|
19 |
GND |
GND |
电源地 |
|
20 |
MIPI_DPHY0_RX_D2N |
/ |
MIPI_DPHY0_RX_D2信号对 |
|
21 |
MIPI_DPHY0_RX_D2P |
/ |
|
|
22 |
GND |
GND |
电源地 |
|
23 |
MIPI_DPHY0_RX_D3N |
/ |
MIPI_DPHY0_RX_D3信号对 |
|
24 |
MIPI_DPHY0_RX_D3P |
/ |
|
3.8.2 MCSI1/2

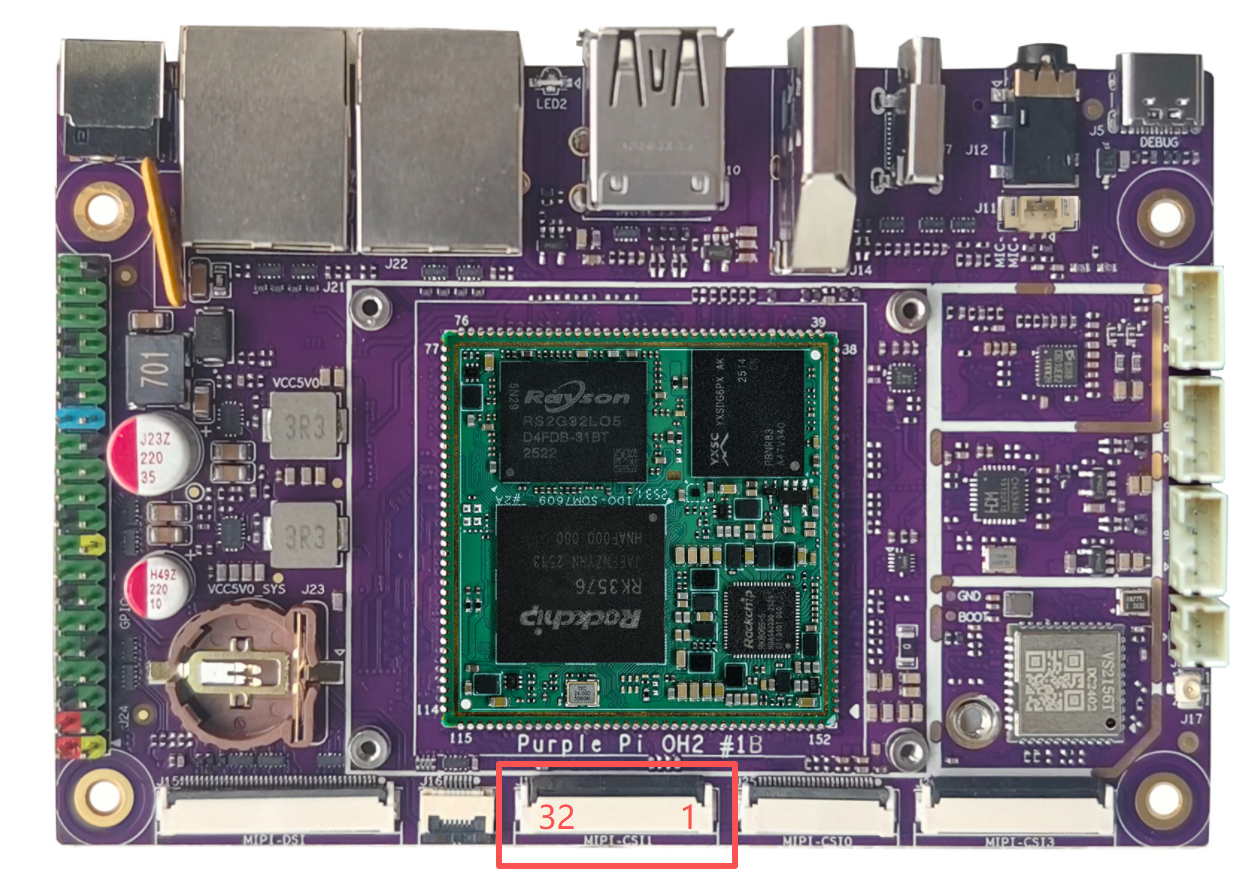

(J19) 32Pin FPC 0.5mm 上接 ，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
I2C_SDA_Camera1 |
/ |
I2C数据信号 |
|
2 |
I2C_SCL_Camera1 |
/ |
I2C时钟信号 |
|
3 |
MIPI_CAM1_PDN_L_ |
/ |
摄像头1断电信号 |
|
4 |
MIPI_CAM1_RESET_L_ |
1.8V |
复位信号 |
|
5 |
GND |
GND |
电源地 |
|
6 |
MIPI-CAM1_CLK |
/ |
摄像头时钟 |
|
7 |
MIPI_CAM2_PDN_L_ |
/ |
摄像头2断电信号 |
|
8 |
MIPI_CAM2_RESET_L_ |
/ |
摄像头2复位信号 |
|
9 |
MIPI-CAM2_CLK |
/ |
摄像头2时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MCSIA-D0N |
/ |
D0负极性信号 |
|
12 |
MCSIA-D0P |
/ |
D0正极性信号 |
|
13 |
GND |
/ |
·电源地 |
|
14 |
MCSIA-D1N |
/ |
D1负极性信号 |
|
15 |
MCSIA-D1P |
/ |
D1正极性信号 |
|
16 |
GND |
GND |
电源地 |
|
17 |
MCSIA-CKN |
/ |
MCSIA时钟负信号 |
|
18 |
MCSIA-CKP |
/ |
MCSIA时钟正信号 |
|
19 |
GND |
/ |
电源地 |
|
20 |
MCSIB-D0N |
/ |
MCSIBD0负极性信号 |
|
21 |
MCSIB-D0P |
/ |
MCSIBD0正极性信号 |
|
22 |
GND |
GND |
电源地 |
|
23 |
MCSIB-D1N |
/ |
D1负极性信号 |
|
24 |
MCSIB-D1P |
/ |
D1正极性信号 |
|
25 |
GND |
GND |
电源地 |
|
26 |
MCSIB-CKN |
/ |
MCSIB时钟负信号 |
|
27 |
MCSIB-CKP |
/ |
MCSIB时钟正信号 |
|
28 |
GND |
/ |
电源地 |
|
29 |
GND |
/ |
电源地 |
|
30 |
VCC5V0 |
5.0V |
电源 |
|
31 |
VCC5V0 |
5.0V |
电源 |
|
32 |
VCC5V0 |
5.0V |
电源 |
3.8.3 MCSI3/4

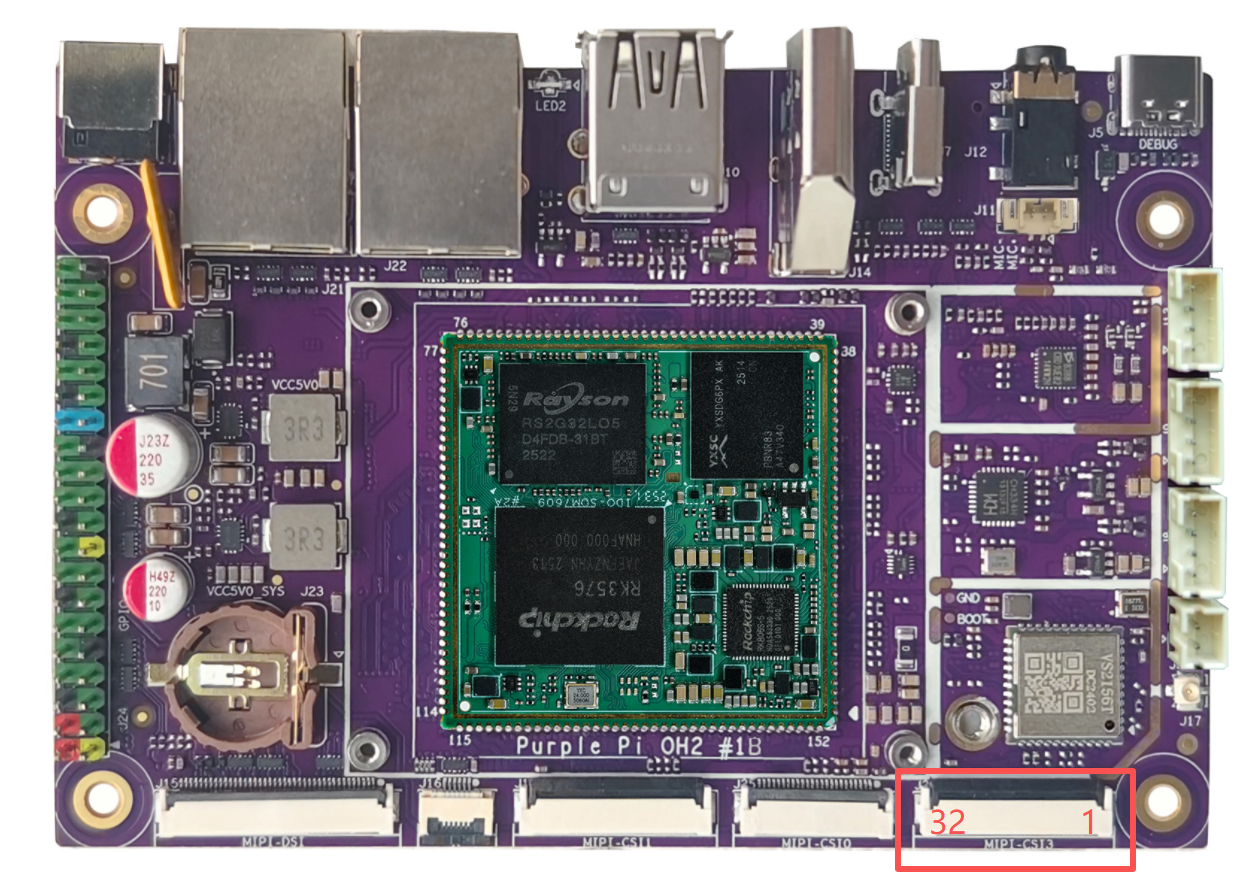

(J20) 32Pin FPC 0.5mm 上接，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
I2C_SDA_Camera0 |
/ |
I2C数据信号 |
|
2 |
I2C_SCL_Camera0 |
/ |
I2C时钟信号 |
|
3 |
MIPI_CAM0_PDN_L_ |
/ |
摄像头0断电信号 |
|
4 |
MIPI_CAM0_RESET_L_ |
1.8V |
复位信号 |
|
5 |
GND |
GND |
电源地 |
|
6 |
MIPI-CAM1_CLK |
/ |
摄像头时钟 |
|
7 |
MIPI_CAM3_PDN_L_ |
/ |
摄像头3断电信号 |
|
8 |
MIPI_CAM3_RESET_L_ |
/ |
摄像头3复位信号 |
|
9 |
MIPI-CAM2_CLK |
/ |
摄像头2时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MCSIC-D0N |
/ |
D0负极性信号 |
|
12 |
MCSIC-D0P |
/ |
D0正极性信号 |
|
13 |
GND |
/ |
·电源地 |
|
14 |
MCSIC-D1N |
/ |
D1负极性信号 |
|
15 |
MCSIC-D1P |
/ |
D1正极性信号 |
|
16 |
GND |
GND |
电源地 |
|
17 |
MCSIC-CKN |
/ |
MCSIA时钟负信号 |
|
18 |
MCSIC-CKP |
/ |
MCSIA时钟正信号 |
|
19 |
GND |
/ |
电源地 |
|
20 |
MCSID-D0N |
/ |
MCSIDDO负极性信号 |
|
21 |
MCSID-D0P |
/ |
MCSIDDO正极性信号 |
|
22 |
GND |
GND |
电源地 |
|
23 |
MCSID-D1N |
/ |
D1负极性信号 |
|
24 |
MCSID-D1P |
/ |
D1正极性信号 |
|
25 |
GND |
GND |
电源地 |
|
26 |
MCSID-CKN |
/ |
MCSID时钟负信号 |
|
27 |
MCSID-CKP |
/ |
MCSID时钟正信号 |
|
28 |
GND |
/ |
电源地 |
|
29 |
GND |
/ |
电源地 |
|
30 |
VCC5V0 |
5.0V |
电源 |
|
31 |
VCC5V0 |
5.0V |
电源 |
|
32 |
VCC5V0 |
5.0V |
电源 |
3.9 TF卡接口

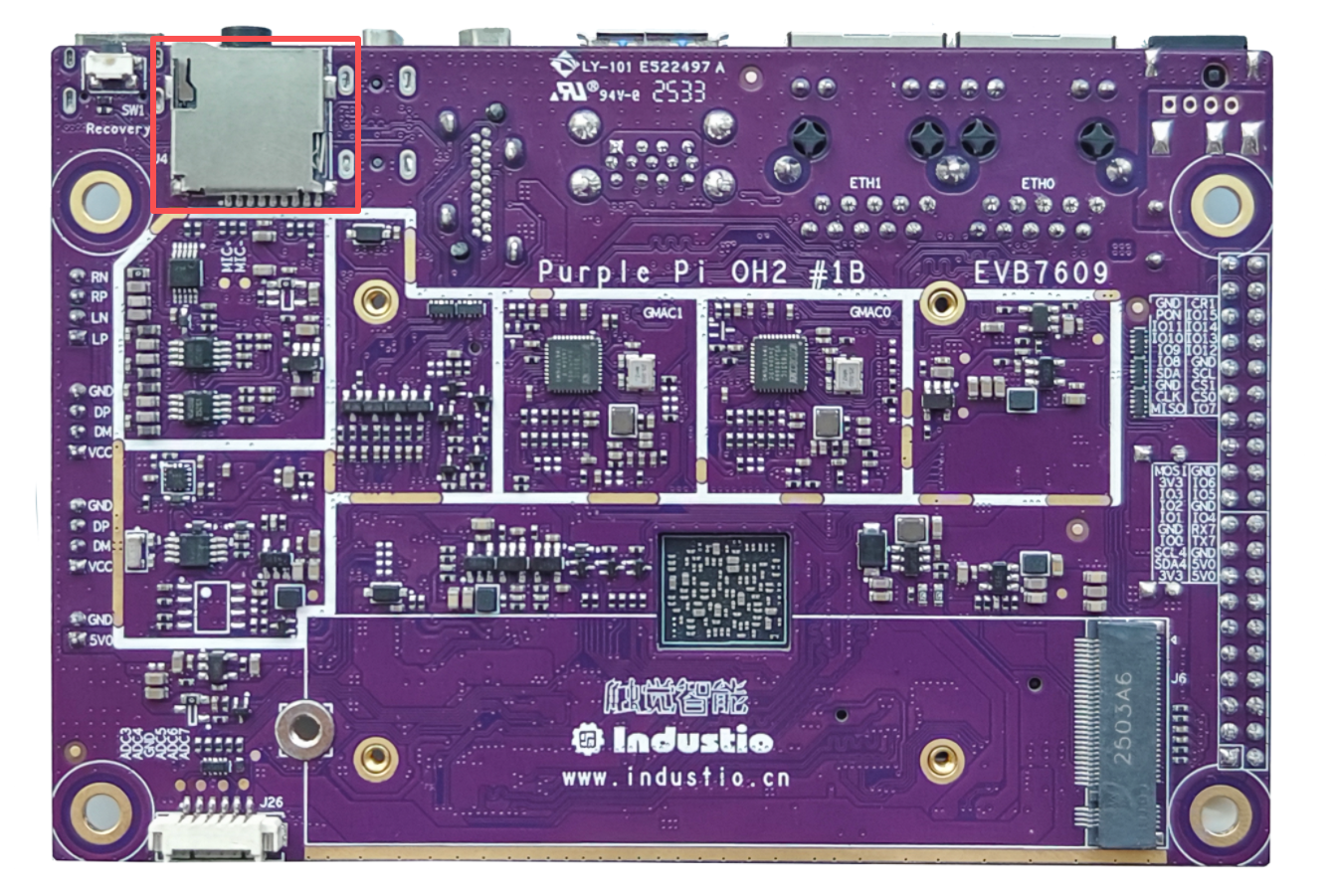

TF卡座支持SD3.0, 支持高速SD卡，如下图所示：

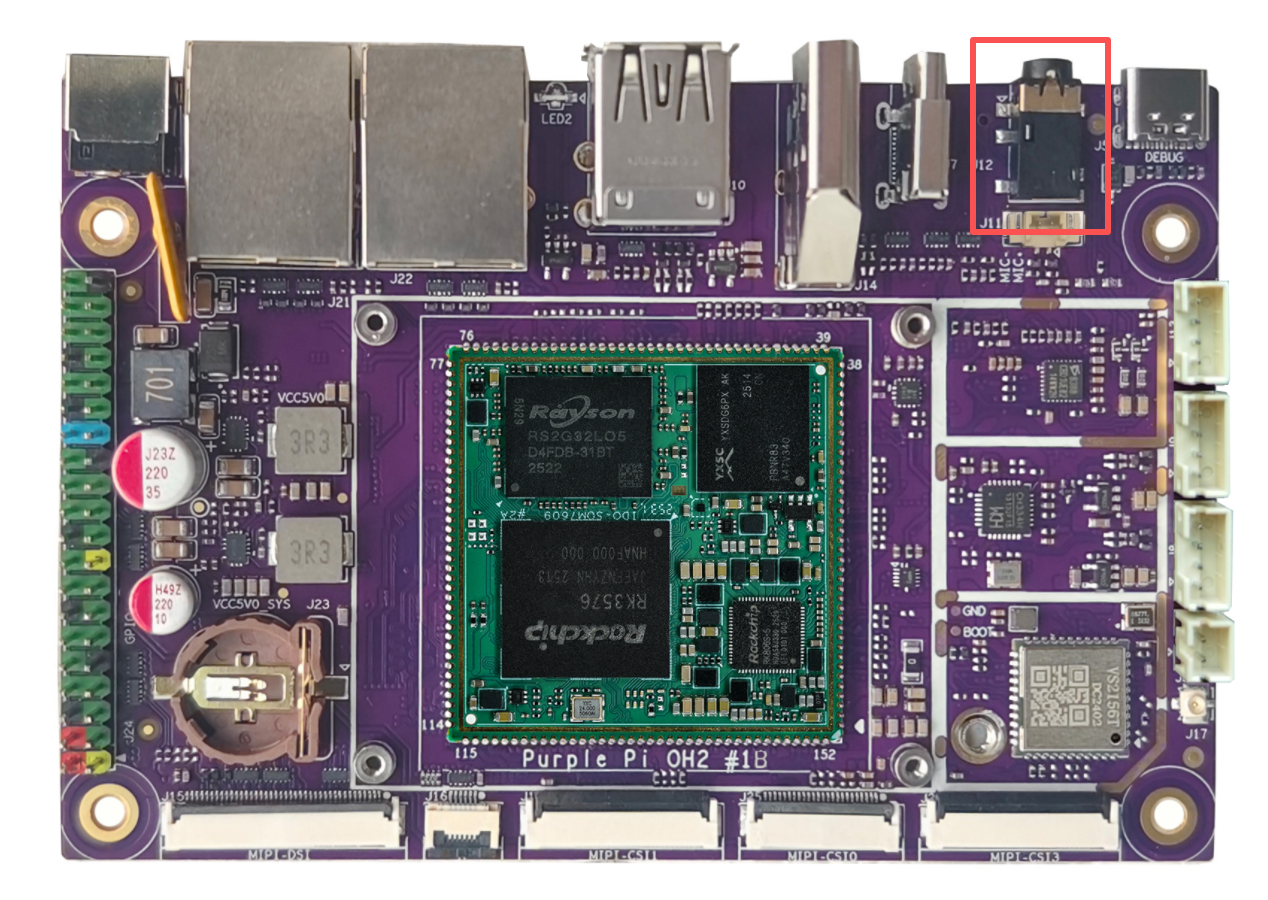

3.10 Headphone接口
(J12) 支持1路3.5mm四节耳机座（CTIA），如下图所示：
注意：

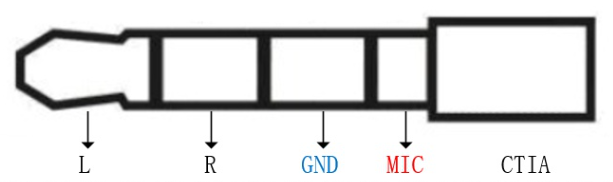

美标耳机的插头示意图如下所示。国标（OMTP）和美标（CTIA）的区别在于MIC和GND，两者相反， Purple Pi OH2 CTIA接口示意图，如下图所示：
3.11 Speaker接口

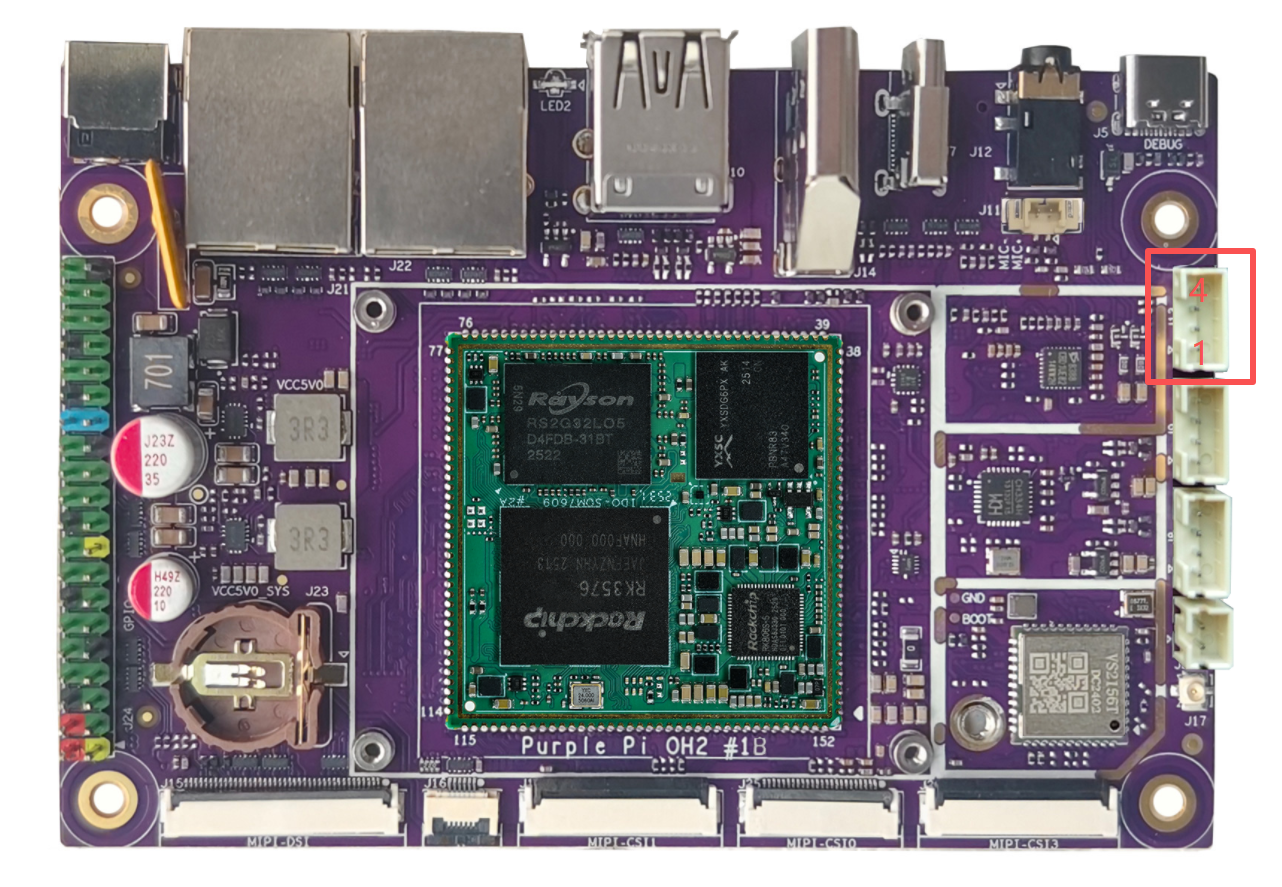

(J13) PH2.0-4P 米白色 直针，双声道扬声器接口，每个声道支持4Ω@3W输出，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VOLP |
/ |
右声道喇叭驱动输出 |
|
2 |
VOLN |
/ |
|
|
3 |
VORP |
/ |
左声道喇叭驱动输出 |
|
4 |
VORN |
/ |
|
3.12 MIC接口

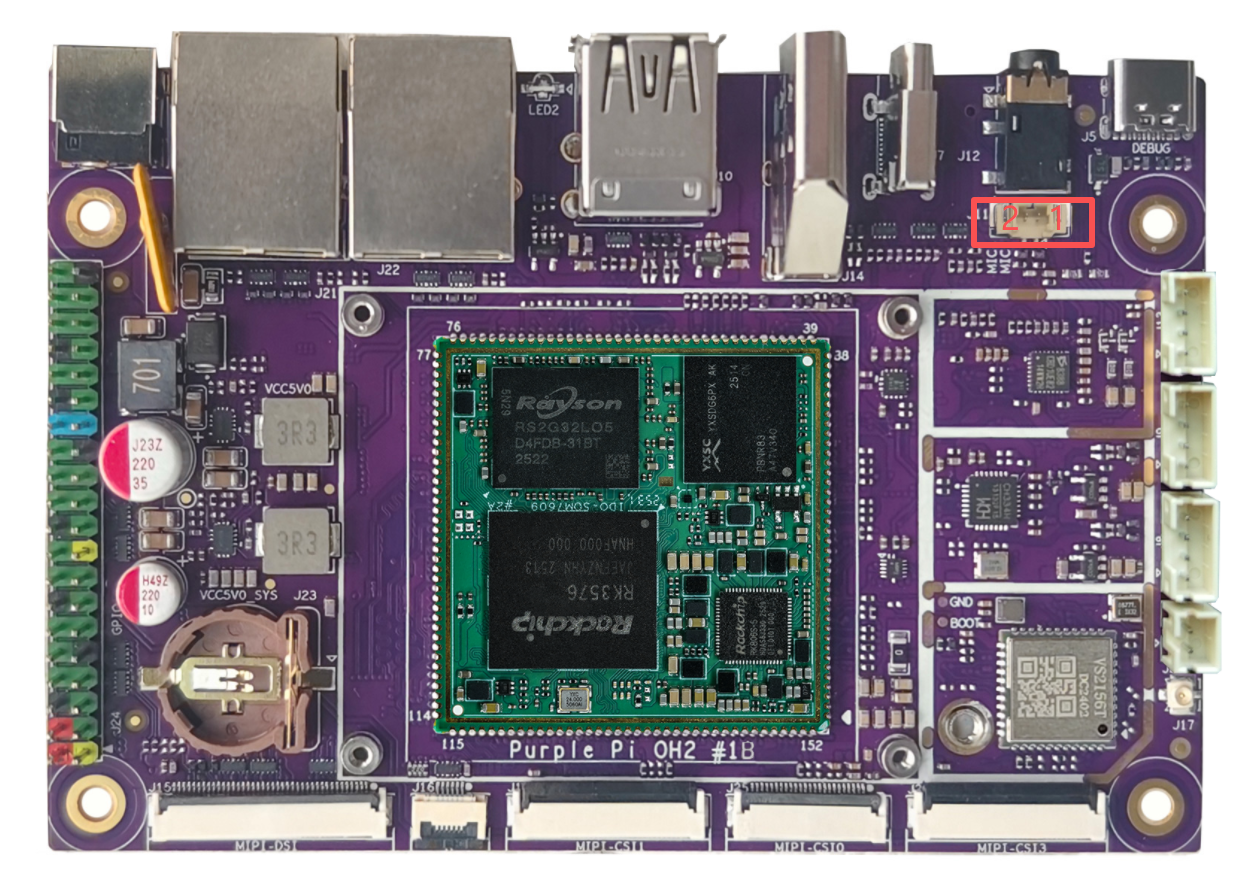

(J11) MX1.25T-2P 米白色 立贴 ，单麦克风录音接口，支持驻极体麦克风输入，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
MIC2P |
3.3V |
麦克风正极输入 |
|
2 |
MIC2N |
/ |
麦克风负极输入 |
3.13 Debug接口

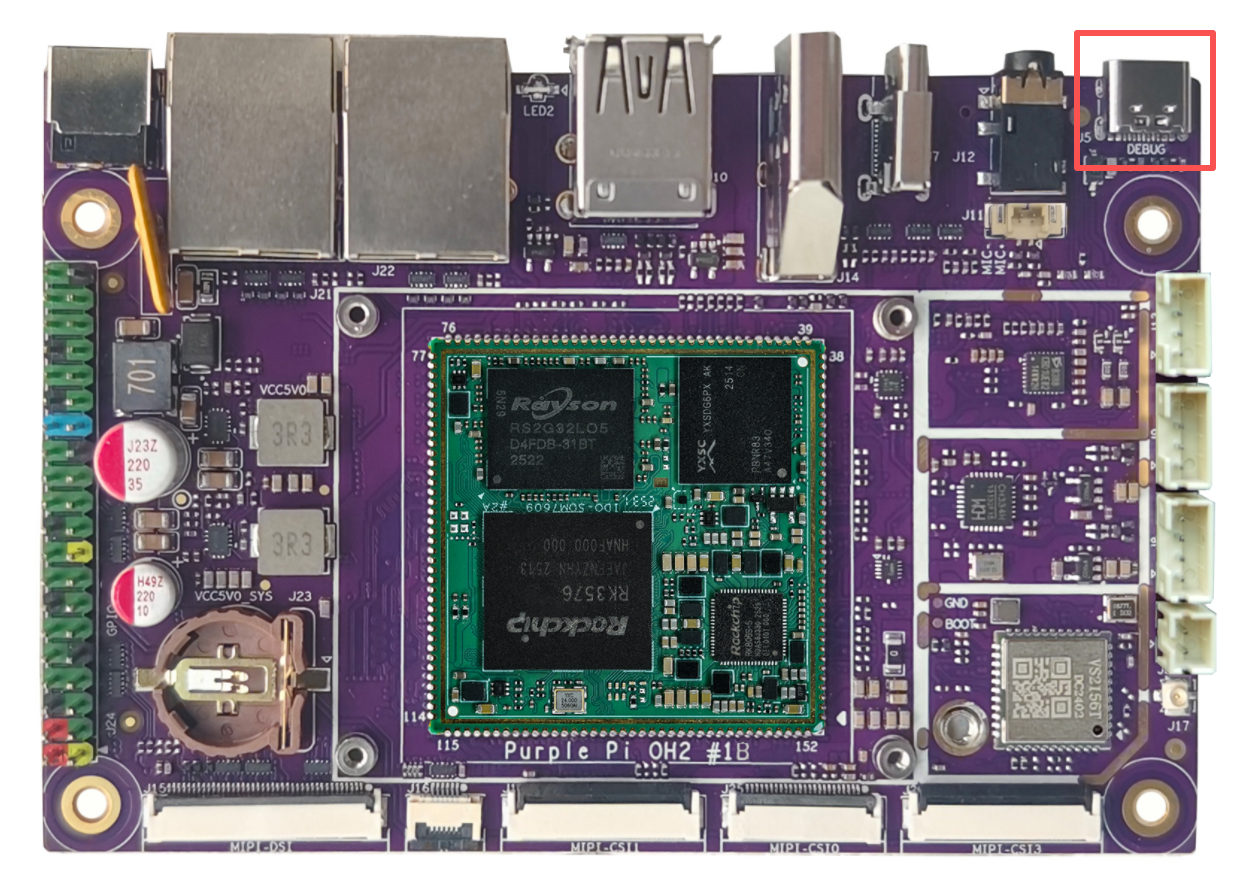

主板上设计了USB转UART电路，直接通过Type-C母座（J5）连接到电脑进行调试。
3.14 WiFi/BT

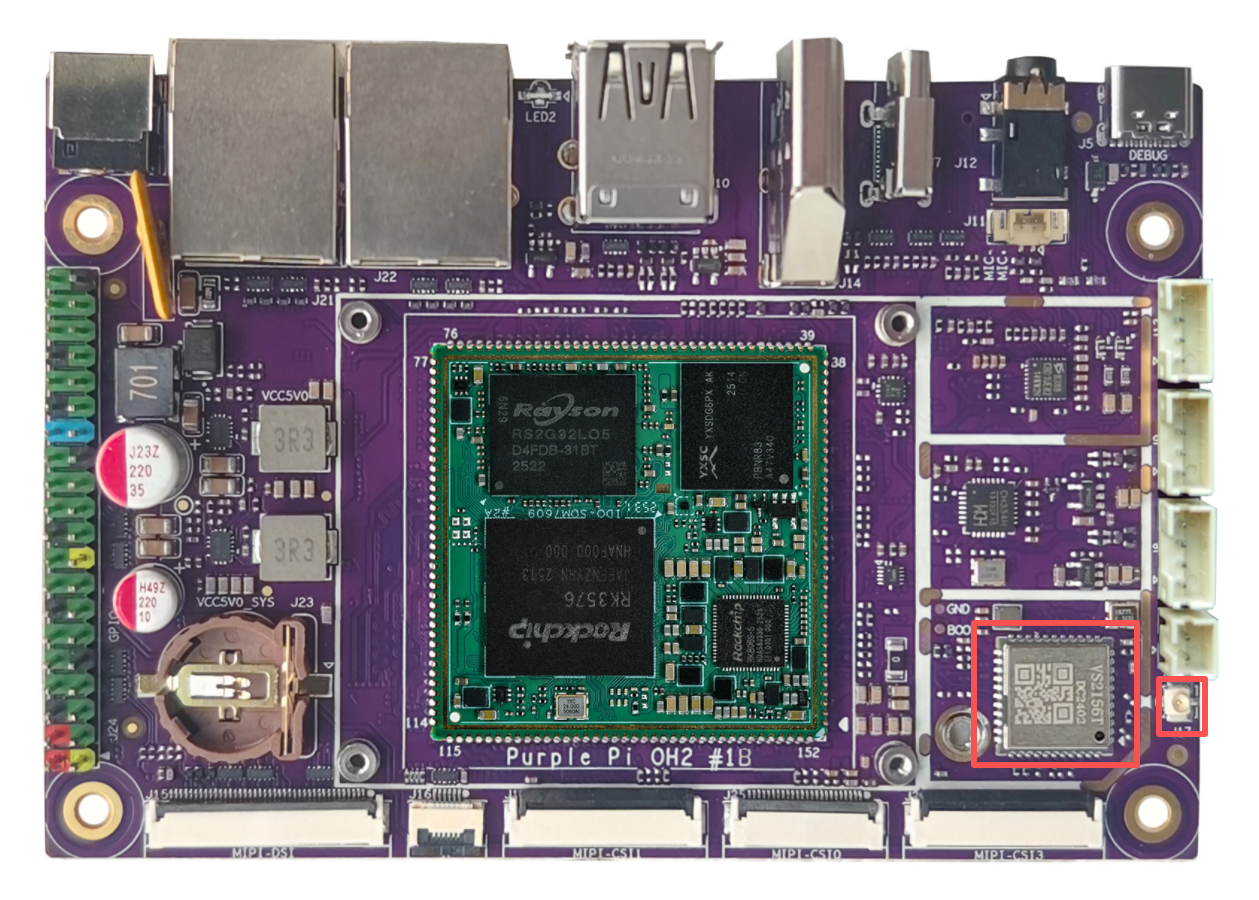

板载WiFi/BT模组，支持WiFi5（802.11 a/b/g/n/ac）+BT5.2功能；WIFI天线采用IPEX 1代座，如下图所示：

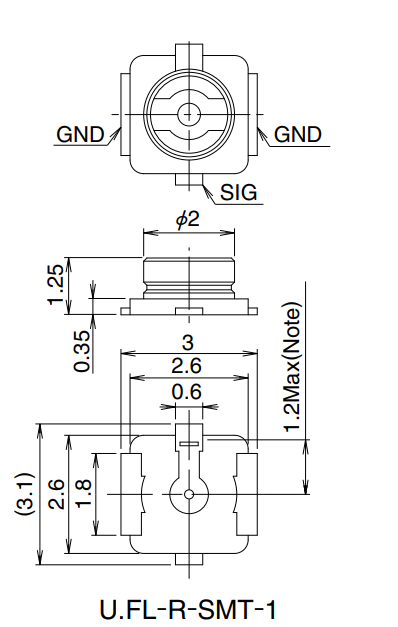

IPEX一代天线座示意图，如下图所示：

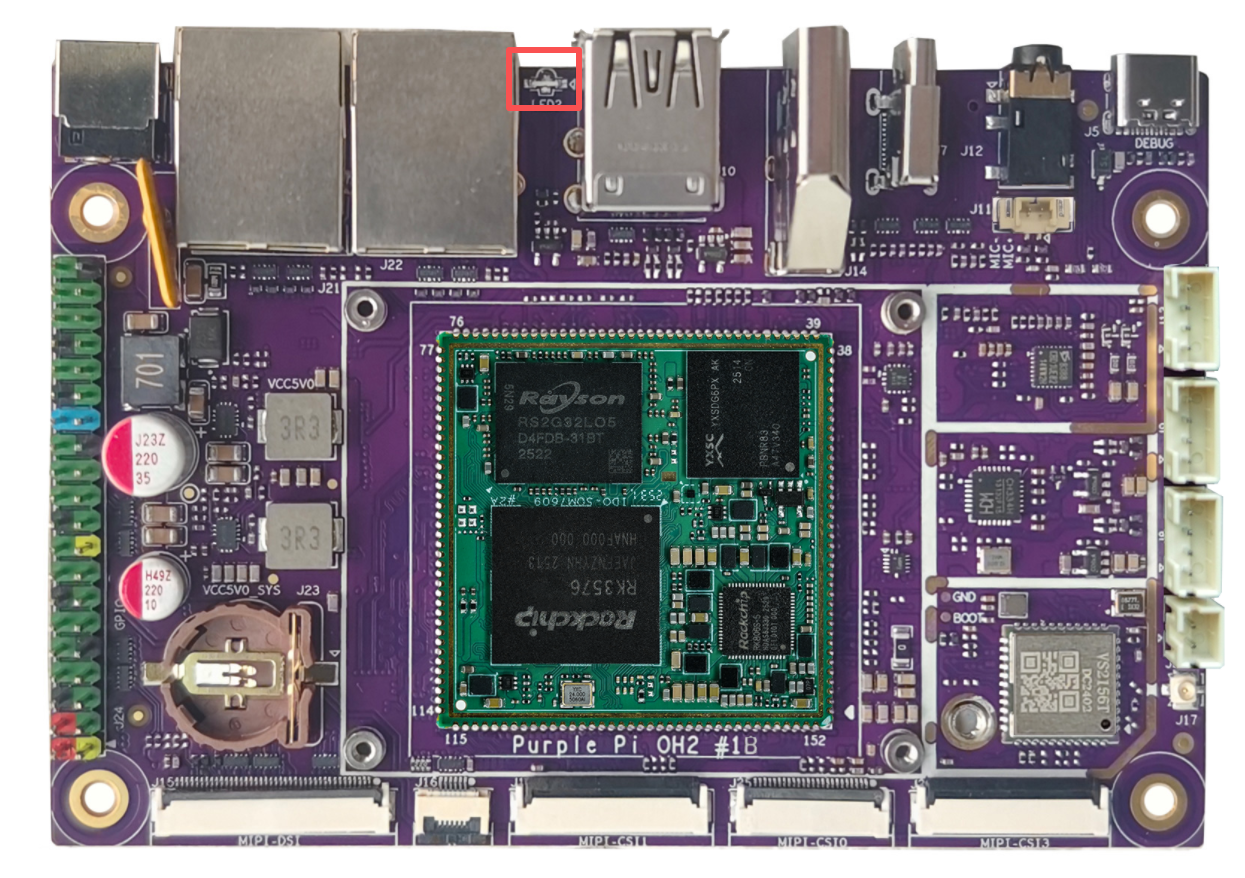

3.15 LED指示灯
LED指示灯如下图所示：
|
|
|||
|
LED |
颜色 |
定义 |
说明 |
|
LED2 |
黄灯（上） |
SYS_LED |
系统状态灯，进入系统后闪烁 |
3.16 GPIO扩展接口

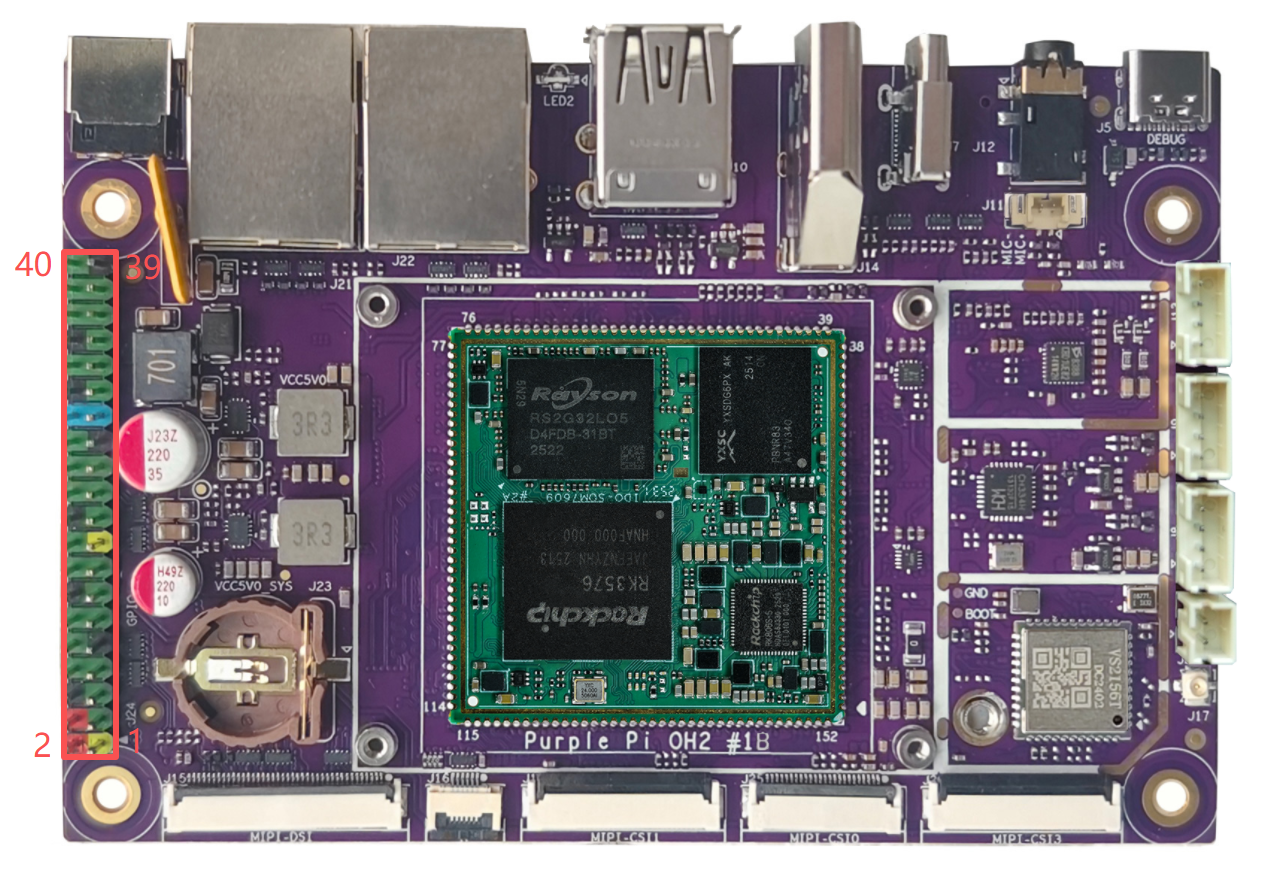

(J24) 2.54-2X20P 彩色双排针针，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC3V3 |
3.3V |
3.3V电源 |
|
2 |
VCC5V0_E |
5.0V |
5.0V电源 |
|
3 |
IIC4_SDA |
/ |
I2C4数据信号 |
|
4 |
VCC5V0_E |
5.0V |
5.0V电源 |
|
5 |
IIC4_SCL |
/ |
I2C4时钟信号 |
|
6 |
GND |
GND |
电源地 |
|
7 |
UART7_CTS |
/ |
UART7发送允许信号 |
|
8 |
UART7_TXD |
/ |
UART7数据发送端 |
|
9 |
GND |
GND |
电源地 |
|
10 |
UART7_RXD |
/ |
UART7数据接收端 |
|
11 |
UART1_RTS |
/ |
UART1发送请求信号 |
|
12 |
UART7_RTS |
/ |
UART7发送请求信号 |
|
13 |
UART1_TXD |
/ |
UART1数据发送端 |
|
14 |
GND |
GND |
电源地 |
|
15 |
UART1_RXD |
/ |
UART1数据接收端 |
|
16 |
UART1_CTS |
/ |
UART1发送允许信号 |
|
17 |
VCC3V3 |
3.3V |
3.3V电源 |
|
18 |
UART5_TXD |
/ |
UART5数据发送端 |
|
19 |
SPI0_MOSI |
/ |
SPI0主机输出从机输入 |
|
20 |
GND |
GND |
电源地 |
|
21 |
SPI0_MISO |
/ |
SPI0主机输入从机输出 |
|
22 |
UART5_RXD |
/ |
UART5数据接收端 |
|
23 |
SPI0_SCLK |
/ |
SPI0时钟信号 |
|
24 |
SPI0_CS0 |
/ |
SPI0片选信号 |
|
25 |
GND |
GND |
电源地 |
|
26 |
SPI0_CS1 |
/ |
SPI0片选信号 |
|
27 |
IIC7_SDA |
/ |
I2C4数据信号 |
|
28 |
IIC7_SCL |
/ |
I2C4时钟信号 |
|
29 |
SAI2_SDO |
/ |
SAI2信号输出 |
|
30 |
GND |
GND |
电源地 |
|
31 |
SAI2_SCLK |
/ |
SAI2主时钟 |
|
32 |
CAN0_TXD |
/ |
CAN0数据发送端 |
|
33 |
SAI2_LRCK |
/ |
SAI2帧时钟 |
|
34 |
GND |
GND |
电源地 |
|
35 |
SAI2_SDI |
/ |
SAI2信号输入 |
|
36 |
CAN0_RXD |
/ |
CAN0数据接收端 |
|
37 |
PWRON_L |
/ |
主板开关机信号 |
|
38 |
CAN1_TXD |
/ |
CAN1数据发送端 |
|
39 |
GND |
GND |
电源地 |
|
40 |
CAN1_RXD |
GND |
CAN1数据接收端 |
注意：SAI2信号组可复用为UART10信号；CAN0信号组可复用为UART6信号组。

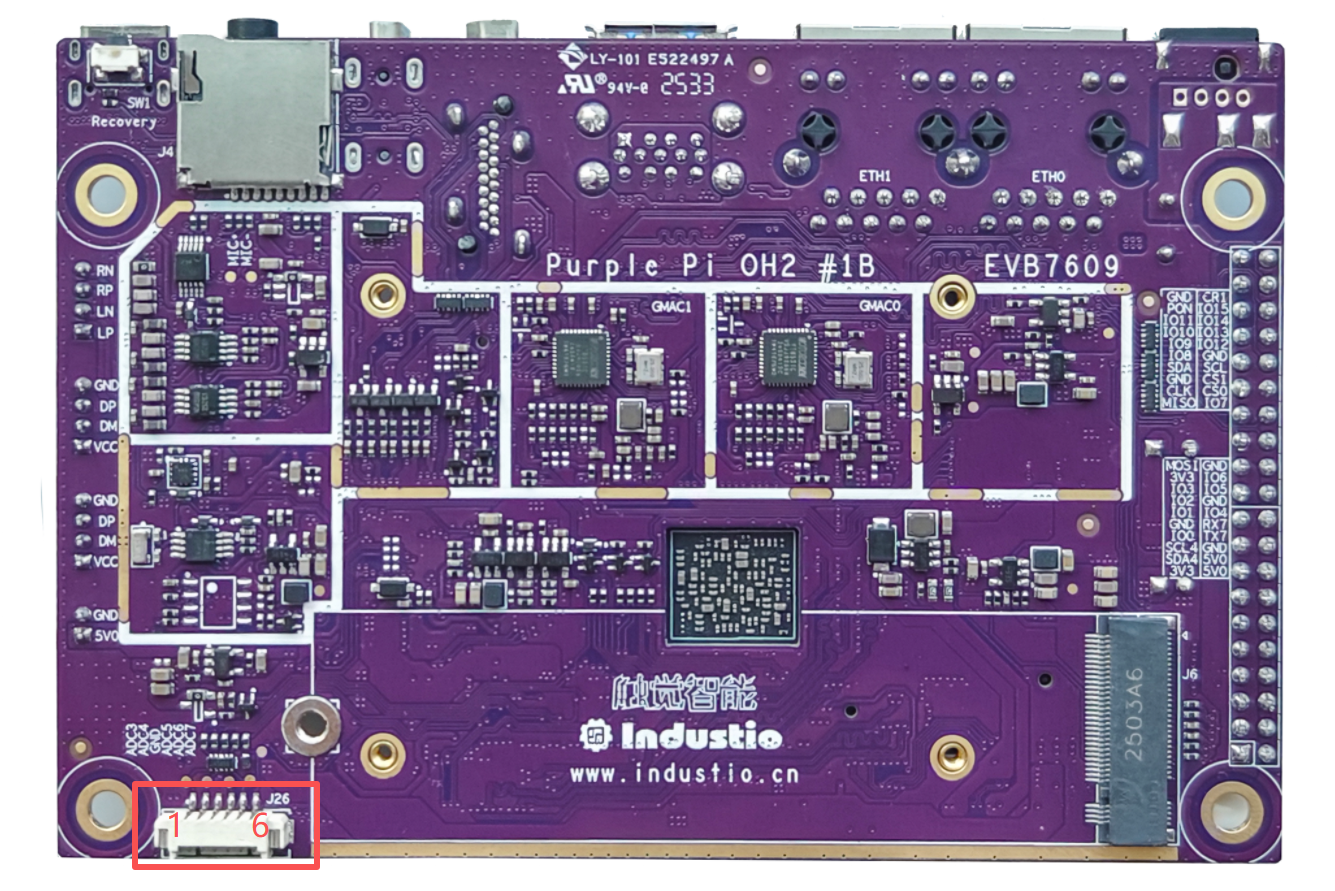

3.17 ADC接口
(J26) PHD2.0-6P 米白色 直针，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
ADC3 |
1.8V |
ADC采样输入3 |
|
2 |
ADC4 |
5V |
ADC采样输入4 |
|
3 |
GND |
GND |
电源地 |
|
4 |
ADC5 |
1.8V |
ADC采样输入5 |
|
5 |
ADC6 |
1.8V |
ADC采样输入6 |
|
6 |
ADC7 |
1.8V |
ADC采样输入7 |
3.18 RTC电池

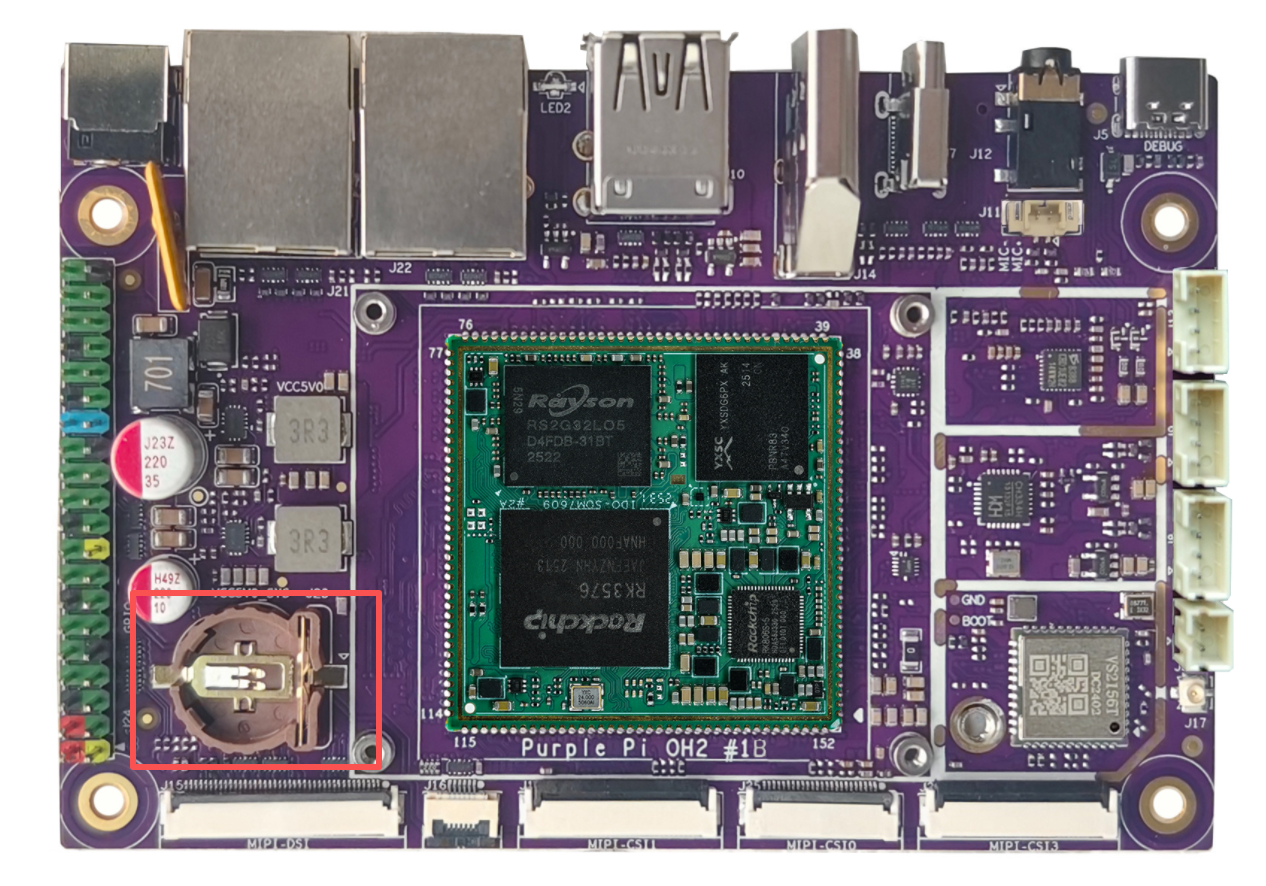

(J4) 主板留有一个RTC电池座，使用CR1220电池。保证主板在断电情况下，时间保持正常运作，如下图所示：
3.19 系统烧录

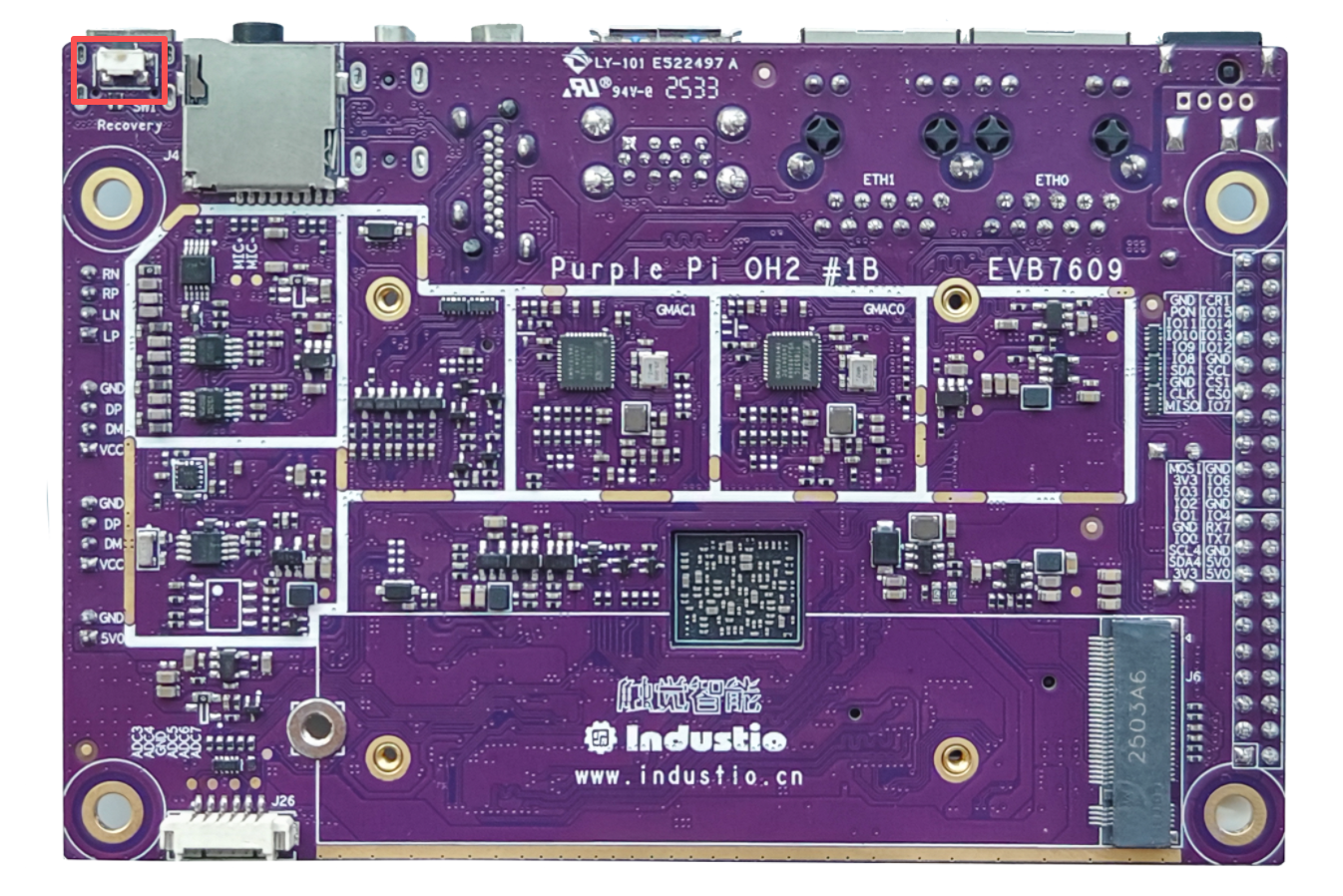

3.19.1 Recovery按键
烧录按键 ，用于通过USB升级烧录系统固件。断电情况下按住烧录键，通过电脑连接主板USB OTG接口（Type-C口）再给主板通电，主板进入USB烧录模式后，使用烧录工具进行系统烧录，如下图所示：
3.19.2 BOOT测试点

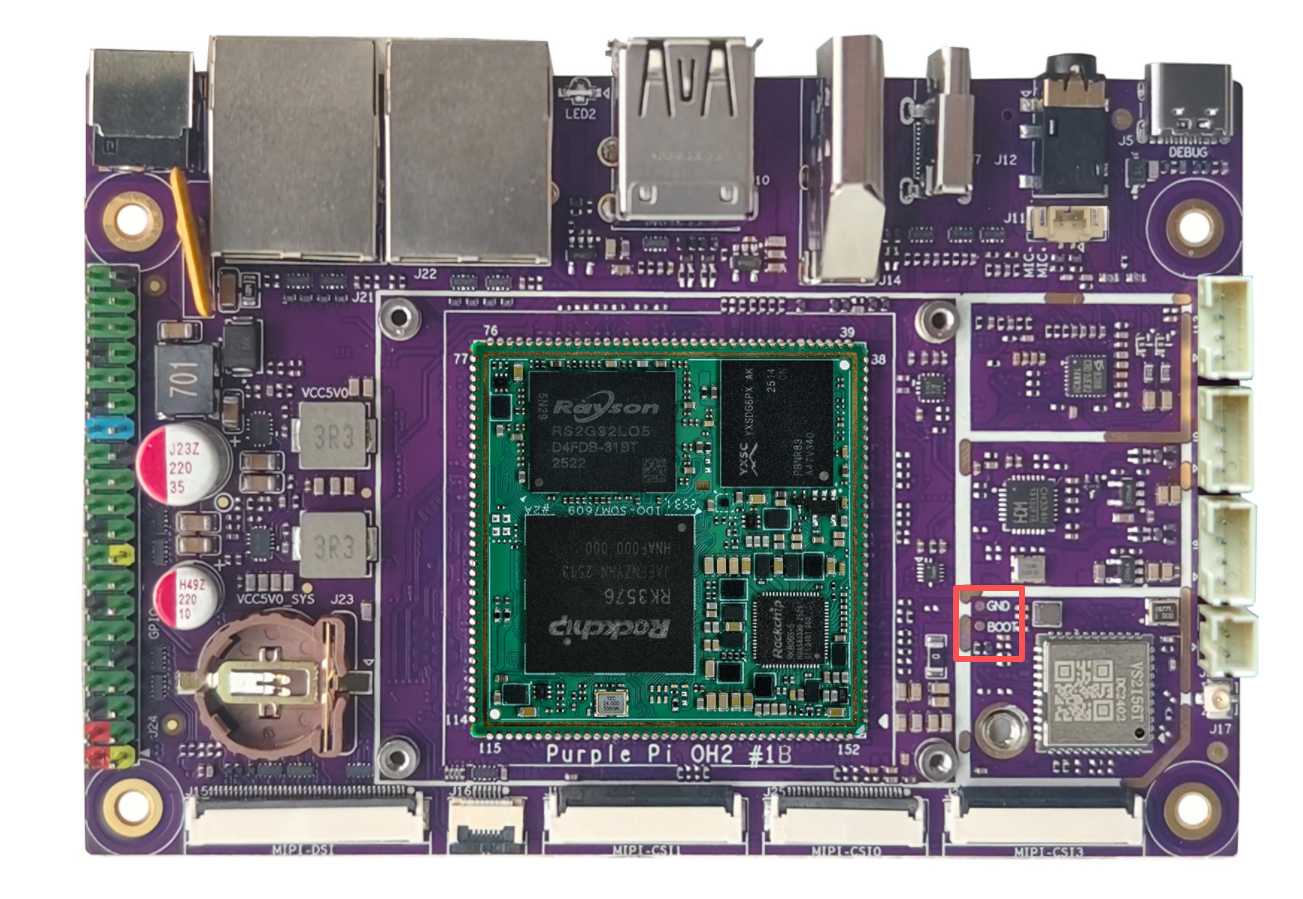

BOOT测试点 ，用于主板变"砖"后，通过USB强制烧录固件。断电情况下短接BOOT测试点，通过电脑连接主板USB OTG接口（Type-C口）再给主板通电，主板进入Maskrom烧录模式后，使用烧录工具进行系统烧录，如下图所示：
4、电气性能
4.1 标准电源
标准电源如下表所示：
|
属性 |
最小 |
典型 |
最大 |
|
|
标准电源输入 |
电压 |
9V |
12V |
26V |
|
电流 |
/ |
2A |
/ |
|
4.2 功耗说明
功耗说明如下表所示：
|
属性 |
功能 |
典型 |
最大 |
|
|
标准电压 (12V输入) |
工作电流 (HDMI输出1080P) |
静止桌面 |
120mA |
/ |
|
满负载（CPU负载99%） |
440mA |
484mA |
||
|
待机电流 |
/ |
＜1mA |
/ |
|
|
关机电流 |
/ |
＜1mA |
/ |
|
4.3 USB供电
USB供电如下表所示：
|
属性 |
电压 |
典型电流 |
最大电流 |
|
|
标准电源 |
USB3.0 |
5V |
/ |
2000mA |
|
USB2.0 |
5V |
/ |
2000mA |
|
注意：USB 外设总电流建议不超过 2000mA ，否则会导致机器无法正常运转。
4.4 MIPI屏工作电流
MIPI屏工作电流，如下表所示：
|
属性 |
规格书 |
典型 |
备注 |
|
|
MIPI屏工作电流 |
3.3V工作电流 |
/ |
400mA |
10.1寸，MIPI屏 |
5、型号
|
采购型号 |
DDR |
eMMC |
标称工作温度 |
|
|
Purple Pi OH2 |
4GB（LPDDR4/4x） |
64GB |
-20℃ ~ +70℃ |
|
|
Purple Pi OH2 Pro |
8GB（LPDDR5/5x） |
64/128GB |
-20℃ ~ +70℃ |
|
6、使用注意事项
主板在使用时，请特别注意以下事项：
- 从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
- 电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
- 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
- 通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
- 螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
- 连接外设如USB/扩展座时，注意电流限制。
- 选择电源时注意电压和电流符合主板及外设功率要求。
- 设计整机产品时，应考虑主板散热和限高问题。
- 平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
20
0- 0
已为社区贡献29条内容
所有评论(0)
