自己设计的BLDC驱动板

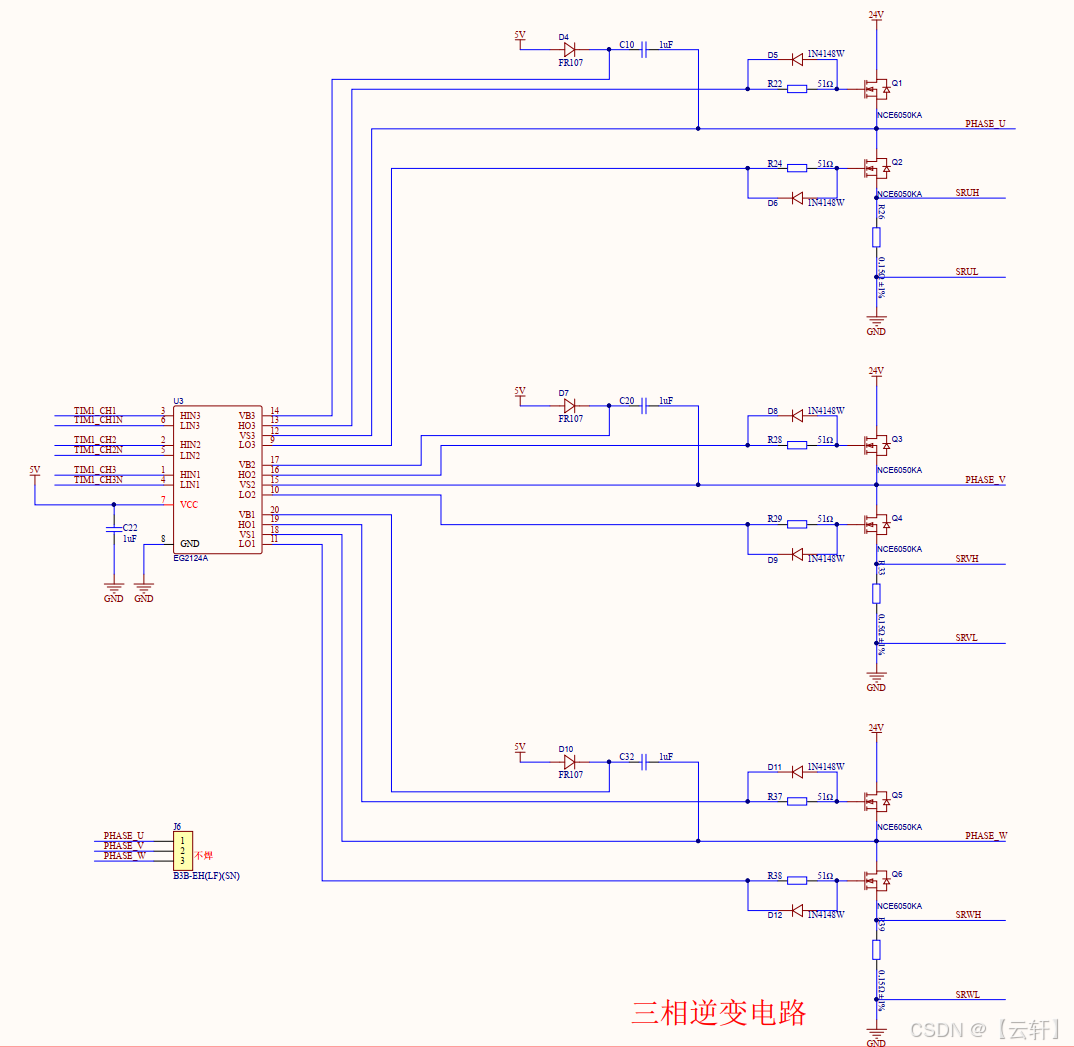

这个是原理图
在这里插入图片描述

在这里插入图片描述

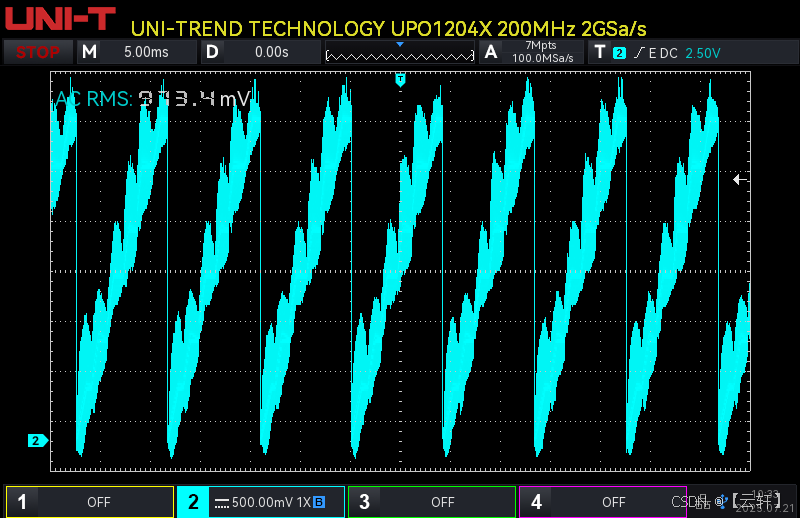

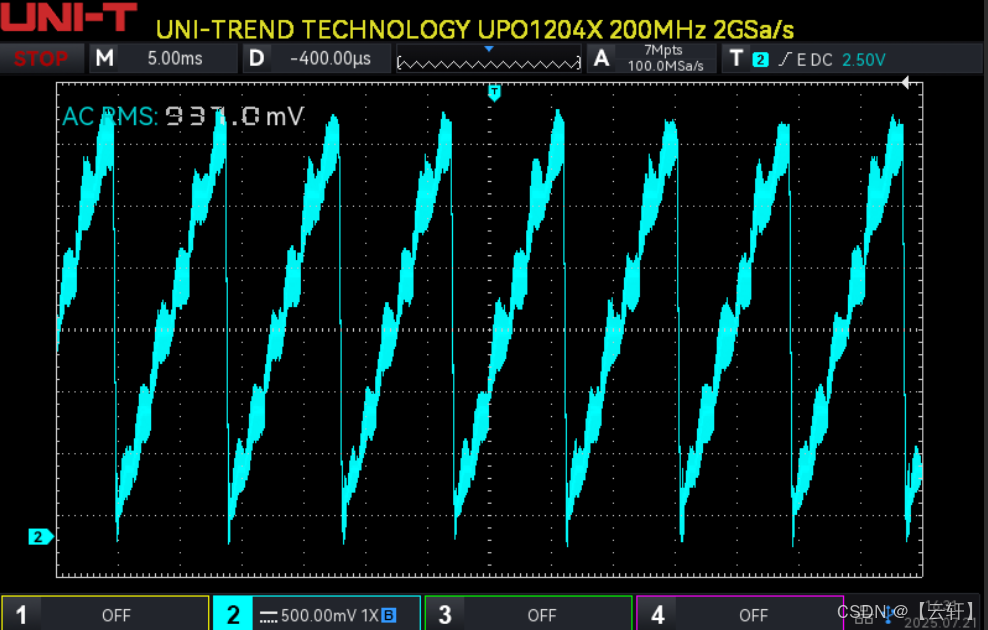

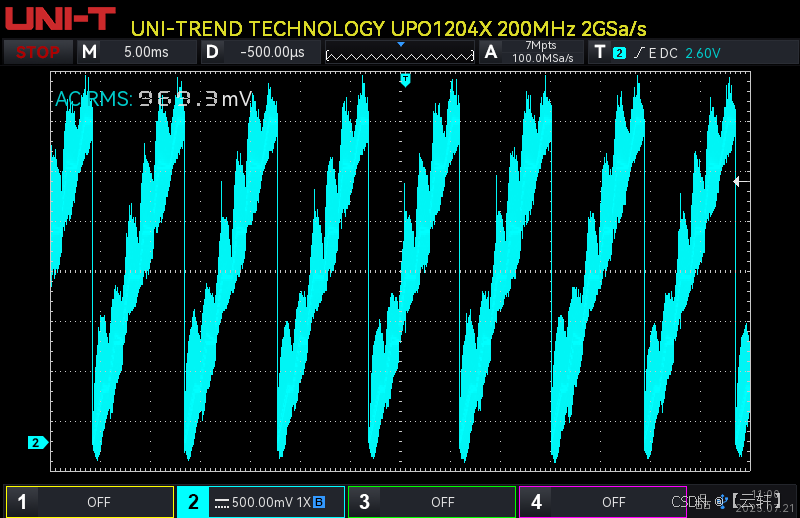

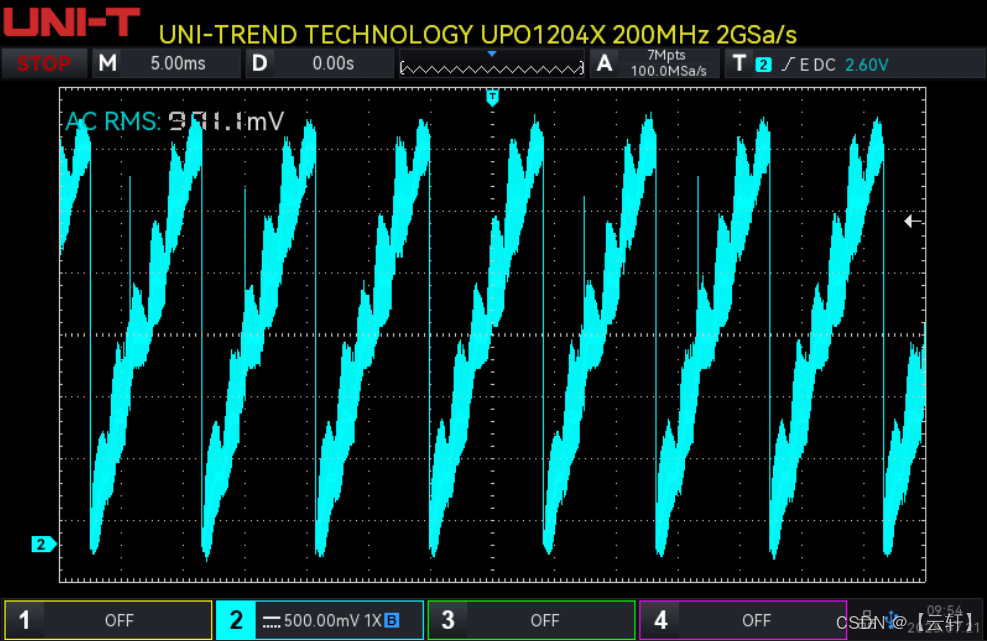

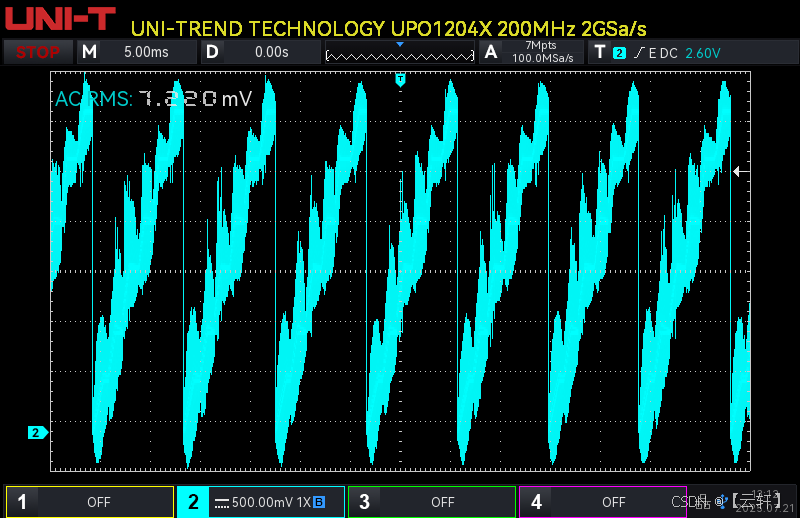

上图是霍尔值输出，可以看出噪声十分的大

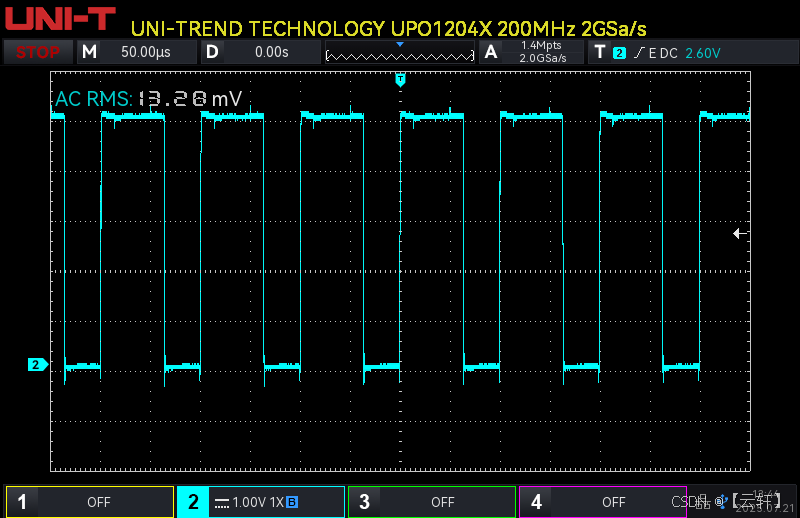

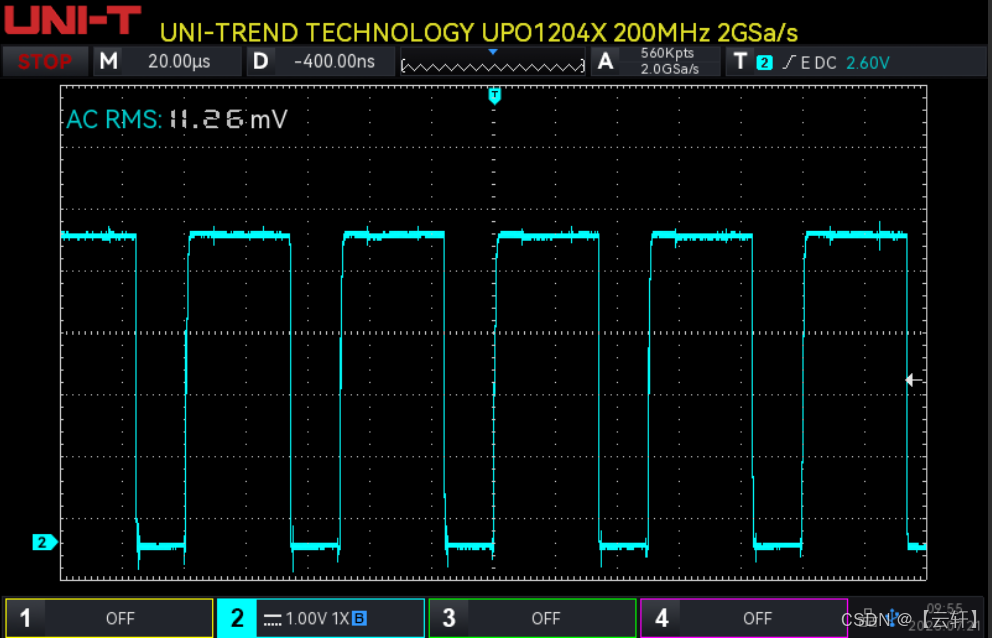

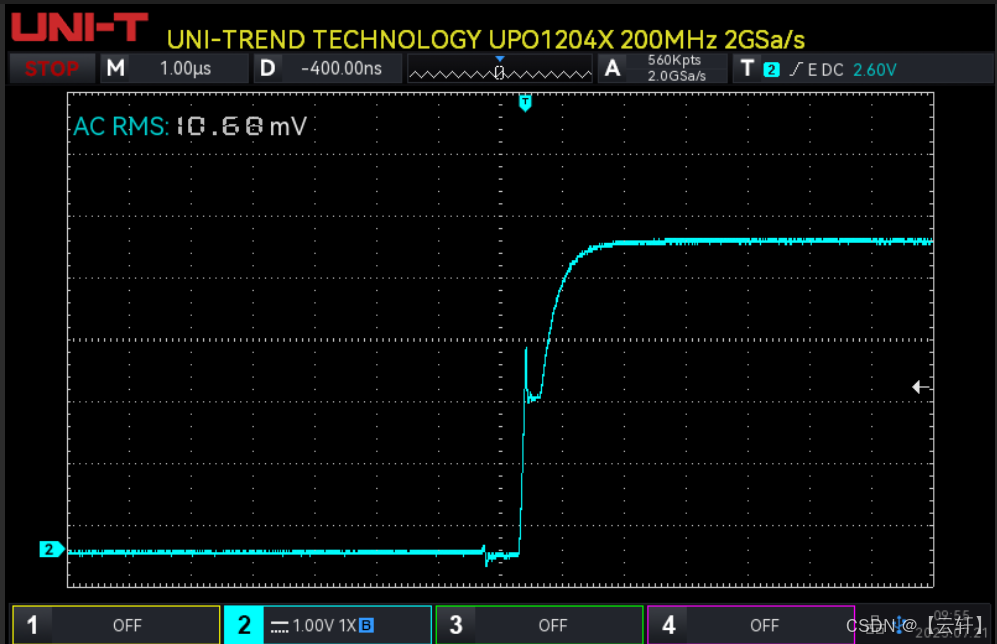

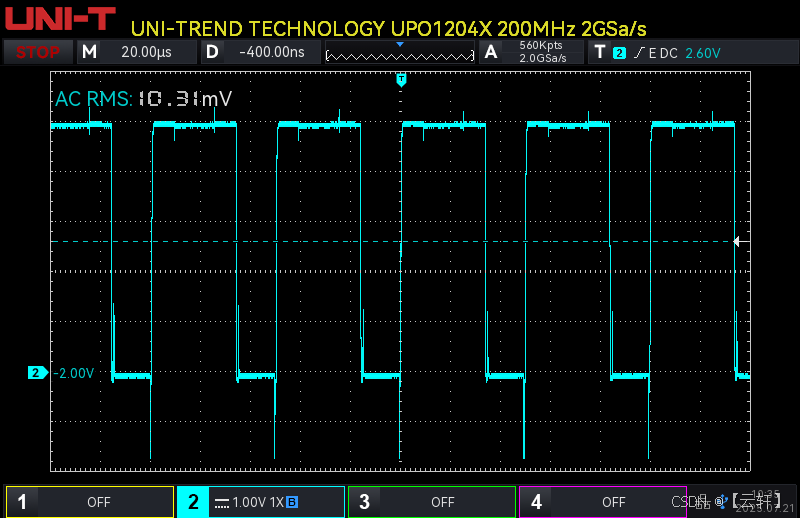

测量MOS管栅极波形
在这里插入图片描述
在这里插入图片描述

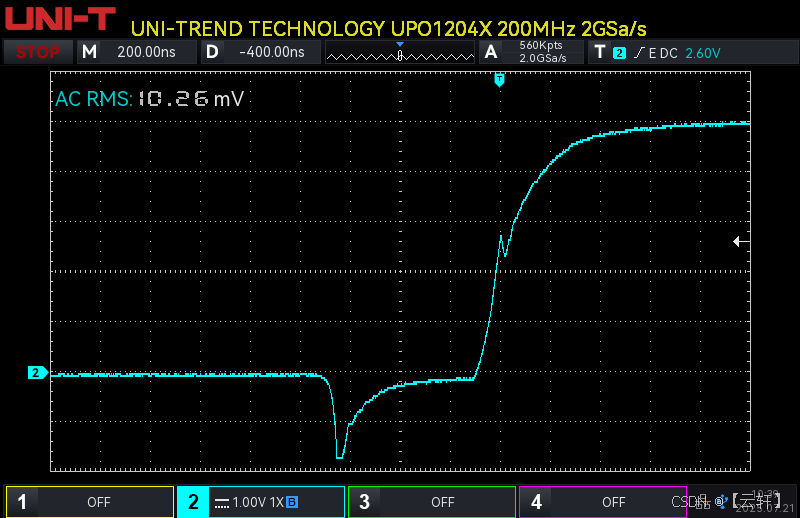

发现栅极电压上升时有回勾问题

1、栅极电阻值可能不合适

使用的51Ω栅极电阻对于NCE6050KA这个MOSFET可能偏大

NCE6050KA的栅极电荷Qg典型值为25nC，较大的栅极电阻会导致充电过慢

现将栅极电阻改为22Ω

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

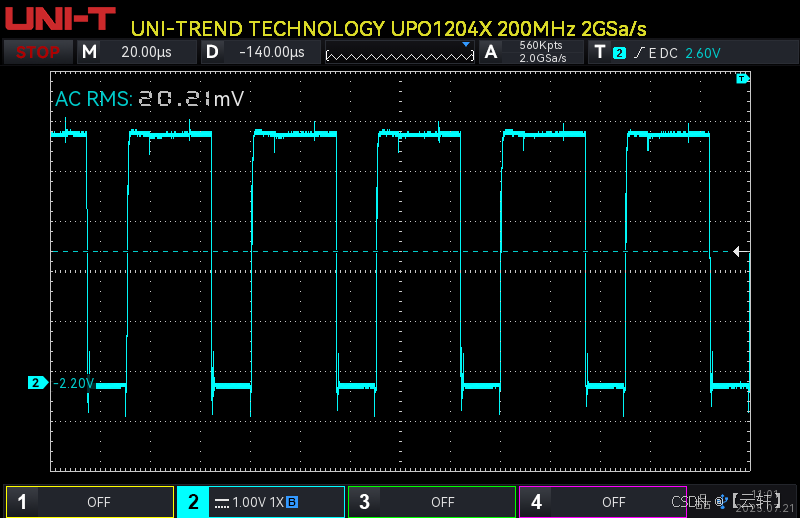

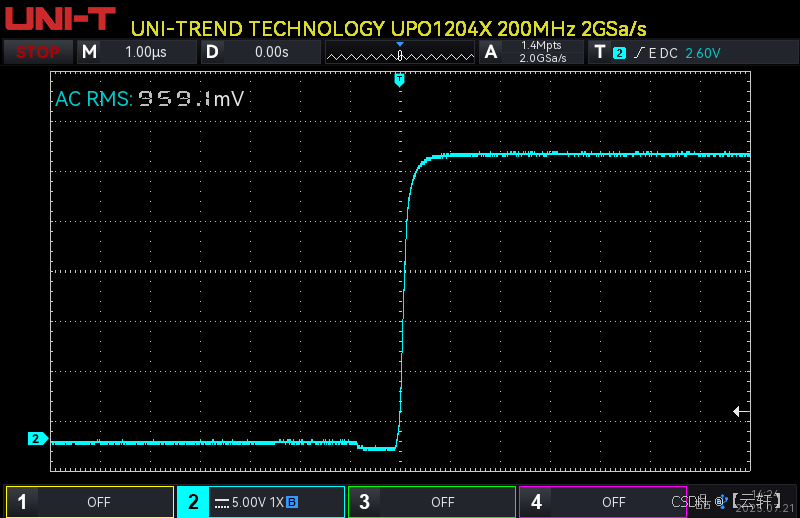

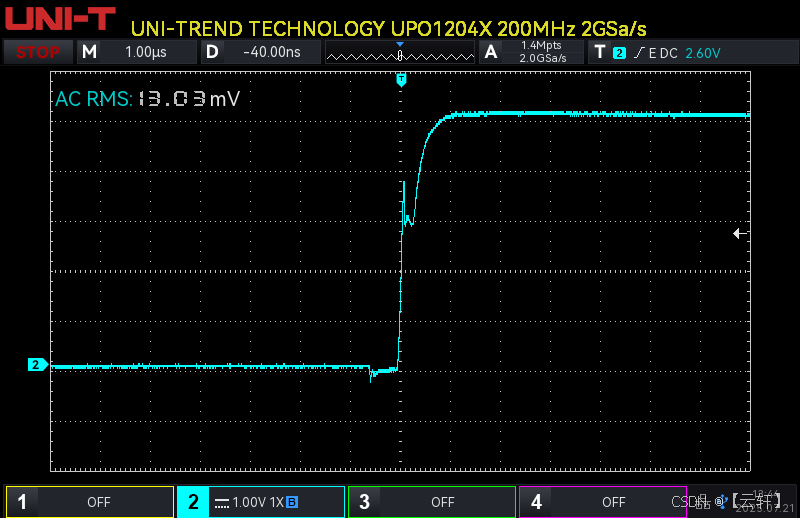

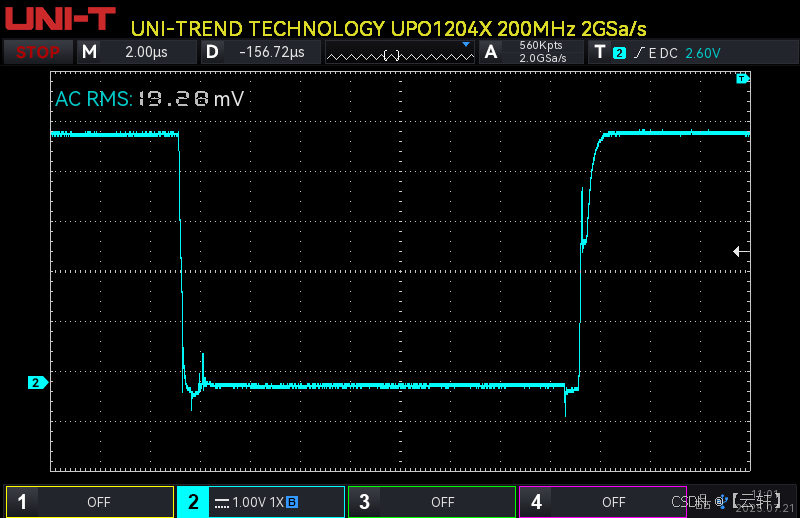

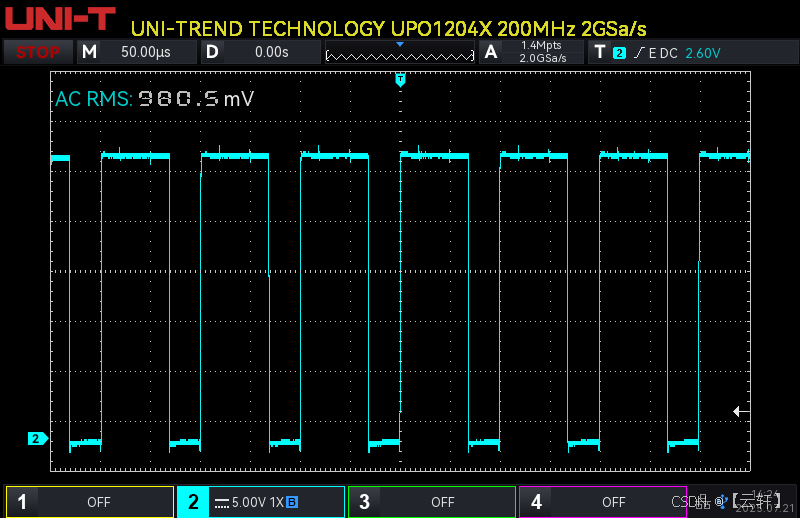

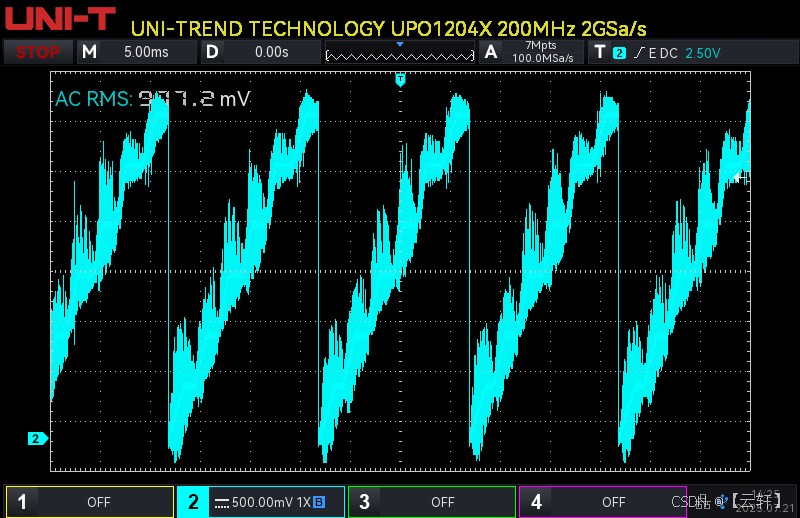

将R37改为22Ω，回勾的峰值减小了，但是下冲增加很大，如上图

当前问题分析
下冲增加说明：

关断过程变得过快 - 减小栅极电阻加快了关断速度

寄生电感的影响更加明显 - 快速的电流变化在寄生电感上产生更大的反冲电压

驱动不对称 - 开通过程和关断过程的速度不匹配

2、添加栅源电容

这个电容可以：

抑制高频振荡

减缓开关边沿

减小下冲幅度

在MOSFET栅源极间焊接470pF电容

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
当前配置分析
22Ω + 470pF的组合特点：

开通速度：22Ω电阻提供较快的开通

振荡抑制：470pF电容试图抑制高频振荡

风险：可能形成强烈的LC谐振回路

3、添加高频去耦电容

添加100nF高频去耦电容
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
已取得的成果：

✅ 添加100nF高频去耦 → 问题减半

✅ 确认了驱动电源稳定性是关键因素

剩余问题：

还有一半的下冲和回勾需要解决

🛠️ 下一步优化方案

15Ω + 栅源电容100pF

4、修改15Ω + 栅源电容100pF

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
可以看到MOS管波形极大的改善

🔍 当前状况分析
好消息：

栅极波形已改善 → 排除栅极驱动作为主要噪声源

坏消息：

系统噪声依然很大 → 噪声来自其他路径

🎯 噪声来源分析
现在噪声主要来自：

  1. 功率回路噪声（最可能）
    MOSFET开关时的大电流在功率路径上产生电压波动

通过电源网络传导到整个系统

  1. 地平面噪声
    电机相电流在地平面上产生波动

污染了LDO和敏感电路的地参考

  1. 电磁辐射噪声
    功率回路的磁场辐射干扰周边电路

5、信号地与功率地单点连接

电机的地和单片机的地分别通过两个飞线连到一个稳压电源的负极。
在这里插入图片描述
可以看到噪声有很大改善。
