基于STM32单片机的水质检测系统设计

一、系统概述

水质安全是保障民生健康、生态环境稳定的核心要素，传统水质检测依赖实验室离线分析，存在检测周期长、实时性差、难以覆盖广域监测点等问题，无法满足饮用水安全、水环境治理等场景的动态监测需求。基于STM32单片机的水质检测系统以高性能STM32系列单片机为核心，整合多参数传感器与智能分析模块，实现对水体pH值、溶解氧、浊度、电导率等关键指标的实时采集与快速分析，突破传统检测模式的局限。该系统具备检测精度高（误差≤±2%）、响应速度快（采样间隔可设为1-60秒）、环境适应性强（工作温度-10℃至50℃）的特点，可广泛应用于自来水厂、污水处理厂、河流湖泊监测及水产养殖等场景。其核心价值在于通过便携式、低成本的智能化设计，实现水质参数的现场实时监测，为水质管理提供即时数据支撑，推动水环境监测向精细化、动态化升级。

二、系统硬件设计

系统硬件采用模块化架构，以STM32F407IGH6单片机为主控核心，该芯片搭载ARM Cortex-M4内核，主频168MHz，具备高速运算能力与丰富外设接口，可高效处理多传感器数据。检测模块针对性配置专用传感器：采用SEN0161pH传感器检测水体酸碱度（测量范围0-14pH，精度±0.1pH）；选用DO-6800溶解氧传感器监测溶解氧含量（0-20mg/L，精度±0.1mg/L）；通过TS-100浊度传感器判断水体浑浊度（0-1000NTU，精度±5NTU）；搭配EC-485电导率传感器反映水体离子浓度（0-20000μS/cm）。信号处理模块包含仪表放大器（INA128）与低通滤波器，对传感器输出的微弱模拟信号进行放大与降噪，经STM32内置16位ADC完成模数转换。数据传输模块集成GPRS与RS485接口，支持实时上传数据至监测中心或本地存储；显示模块采用2.4英寸TFT触摸屏，直观展示各项参数与超标预警；电源模块采用锂电池与太阳能互补供电，确保户外长期监测续航。

三、系统软件实现

系统软件基于STM32CubeIDE开发环境，采用C语言编写，核心逻辑围绕多参数采集、数据处理、智能分析与信息输出展开。主程序初始化阶段完成单片机外设（GPIO、ADC、UART、定时器）、传感器与通信模块的参数配置，随后进入周期性检测循环。数据采集子程序通过定时器触发多传感器分时采样，避免信号干扰，采集的原始数据经卡尔曼滤波算法处理，消除水体流动、温度波动带来的测量噪声。数据处理子程序结合温度补偿算法（引入DS18B20温度传感器修正参数），将滤波后的数据转换为实际物理量（如pH值、溶解氧浓度），并与预设的水质标准阈值对比。当参数超标时，系统立即启动声光报警，同时通过GPRS发送包含位置信息（集成GPS模块）的预警数据至管理平台。软件还设计了参数校准功能，支持通过触摸屏或上位机对传感器进行零点与量程校准，确保长期检测精度，同时具备数据存储功能（SD卡扩展），可记录3个月以上的历史数据。

四、系统应用与展望

该系统已在小型水库水质监测、水产养殖塘环境管理等场景得到应用，实践表明其可实时捕捉水质异常变化（如突发污染导致的pH值骤降），响应时间较传统实验室检测缩短90%以上，大幅提升应急处理效率。在农村饮用水安全监测中，系统通过分布式部署实现村级供水点的全覆盖监测，保障居民用水安全；在水产养殖中，结合溶解氧与pH值数据可精准调控增氧设备，降低鱼类死亡率。未来发展可从三方面优化：一是引入物联网技术构建云端监测平台，实现多站点数据汇聚与趋势分析；二是集成重金属离子传感器（如Pb²⁺、Cd²⁺），扩展检测参数维度；三是融合机器学习算法，通过历史数据建模预测水质变化趋势，为污染防治提供前瞻性决策支持。这些升级将推动系统向更全面、智能的水质监测解决方案演进，助力水环境治理与生态保护。

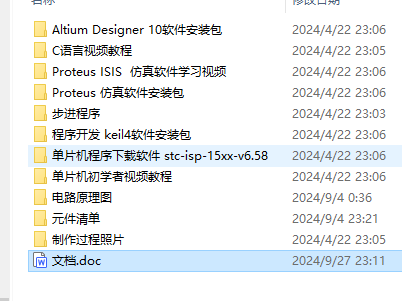

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
