作为刚接触 K210 的小白，我踩了不少坑，也整理了一套超实用的入门流程。这篇教程会从最基础的硬件验证开始，一步步教你搭环境、跑代码，遇到的报错也会帮你提前解决，跟着做就能上手！

一、先做硬件验证：确认 SD 卡能正常使用

刚拿到 K210 模块，第一步先确认 SD 卡能用，避免后续实验卡壳。操作特别简单：把 SD 卡插进模块的卡槽里，通电后如果模块能识别到 SD 卡（比如在后续代码中能读取 / 保存文件，或设备管理器里有对应提示），就说明 SD 卡没问题。如果识别不到，先排查这 3 点：

  1. SD 卡是否插紧了？拔下来重新插一次，确保卡完全卡进卡槽。
  2. SD 卡格式对不对？K210 只支持 FAT32 格式，用电脑右键格式化，选择 FAT32 再试。
  3. SD 卡本身是不是坏的？换一张已知能用的 SD 卡测试，排除卡的问题。

二、必备资源：K210 学习必看的官网 & 资料（直接戳链接）

新手不用到处找资料，我整理了最常用的官方资源，存好这些链接就够了：

三、开发环境搭建：5 分钟装好 CanMV（小白也能搞定）

K210 常用 CanMV 作为开发环境，操作很简单，跟着步骤来：

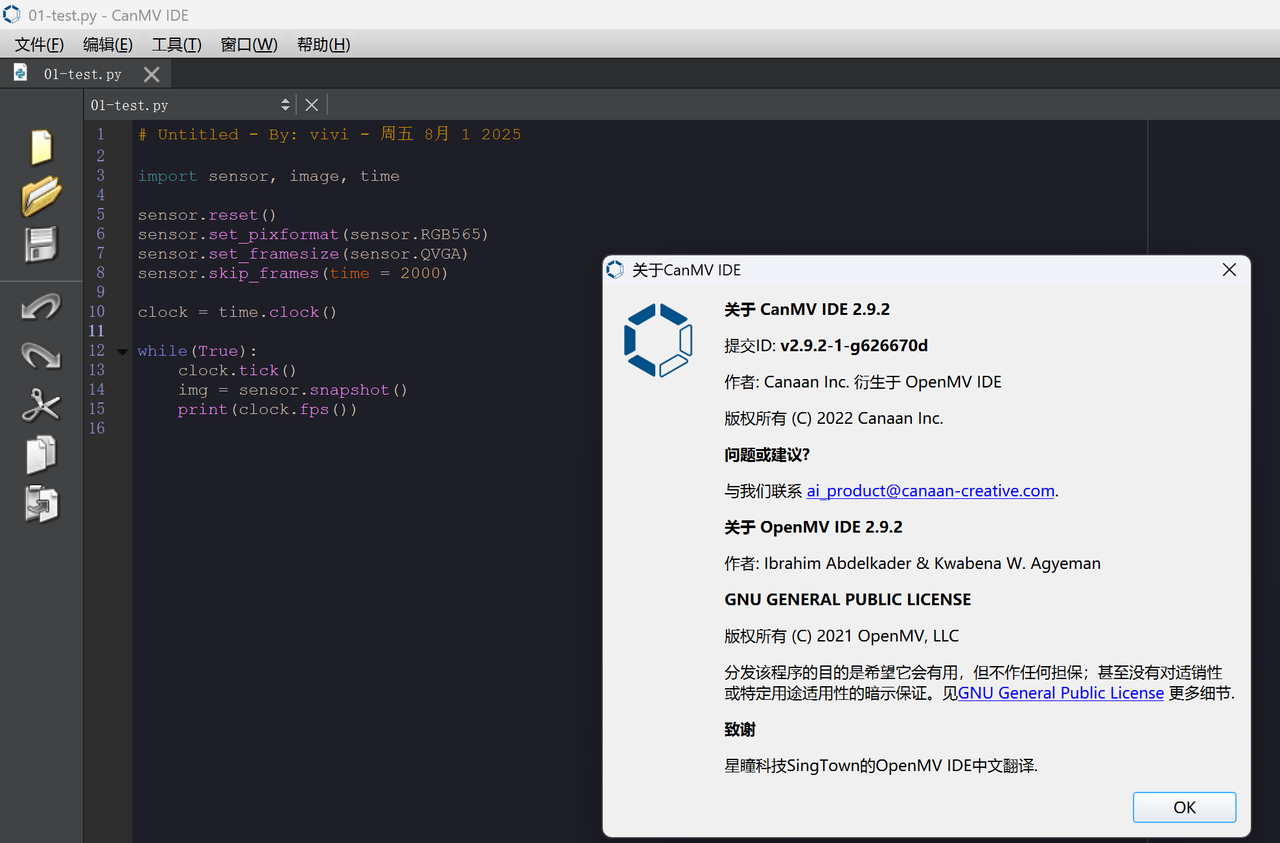

  1. 先下载 CanMV 软件：去勘智官网（前面给的链接）找到「CanMV IDE」，根据自己的系统（Windows/macOS）下载对应版本。
  2. 安装软件：Windows 双击安装包，一路点「下一步」；macOS 拖到应用程序文件夹即可，不用复杂设置。

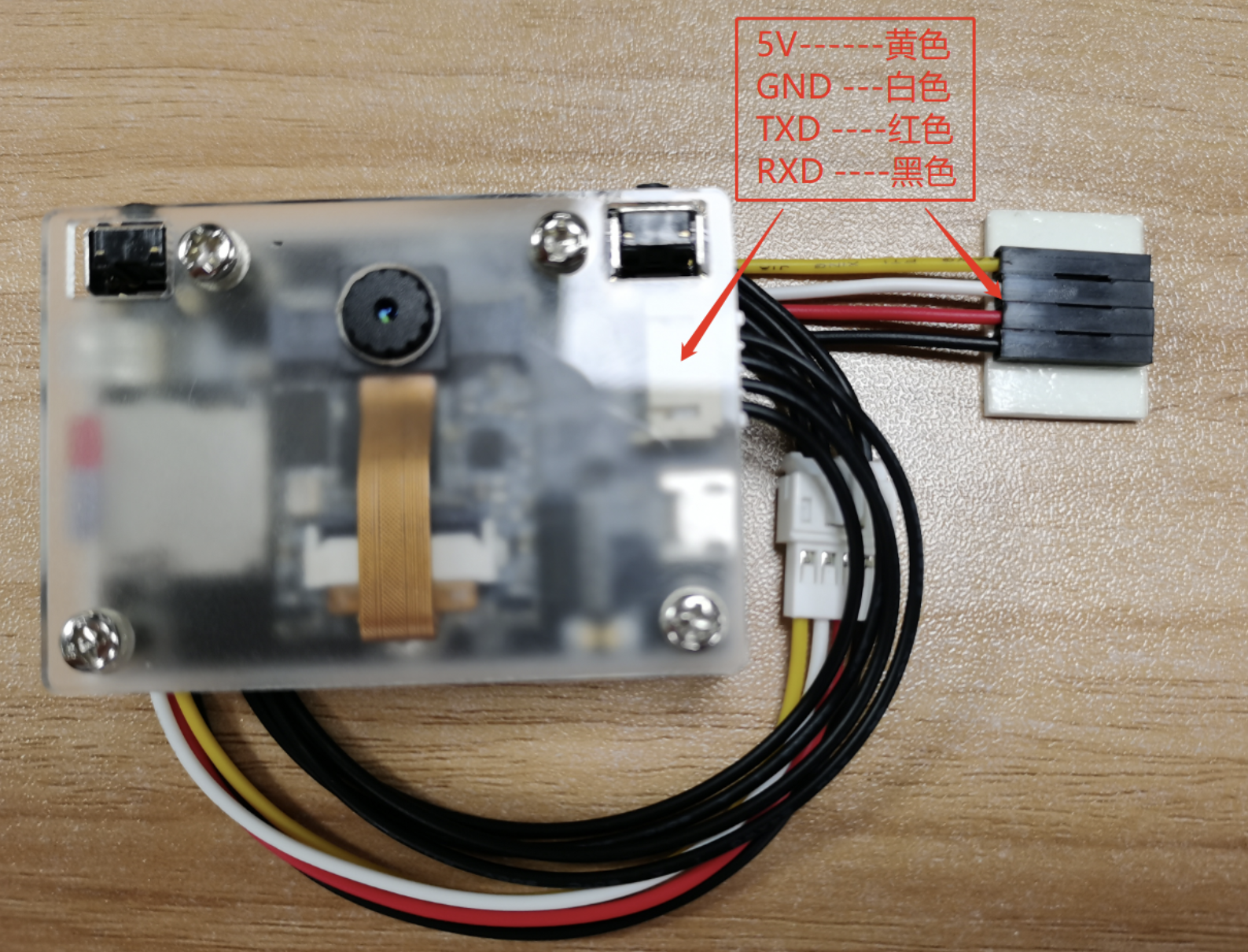

  3. 连接硬件：用 USB 线把 K210 模块连到电脑，电脑会自动安装驱动（如果没装，去官网下载对应驱动）。

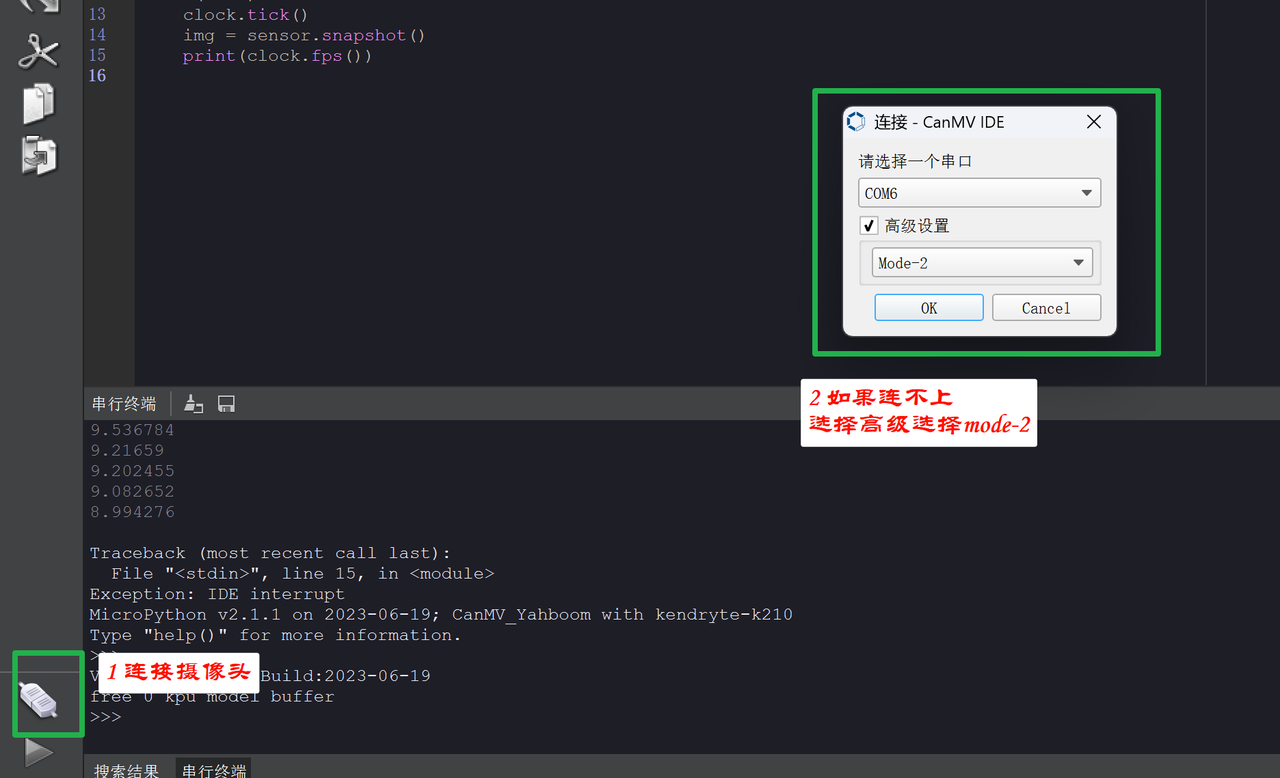

  4. 测试连接：打开 CanMV，点击左上角「连接」按钮（像插头一样的图标），如果提示「连接成功」，就说明环境搭好了；如果连不上，看下面报错解决。

常见报错解决：

  • 报错「找不到设备」：先检查 USB 线是不是坏的（换一根能传数据的线，别用只能充电的），再看设备管理器里有没有「串口设备」，没有的话重新装驱动。
  • 报错「端口被占用」：关闭其他可能占用串口的软件（比如 Arduino、串口助手），再重新连接。

四、基础实验例程：每段代码都能直接跑，报错提前解决

下面每个实验都附完整代码，复制到 CanMV 里就能用，遇到过的报错也会标注解决方法，放心跟着做！

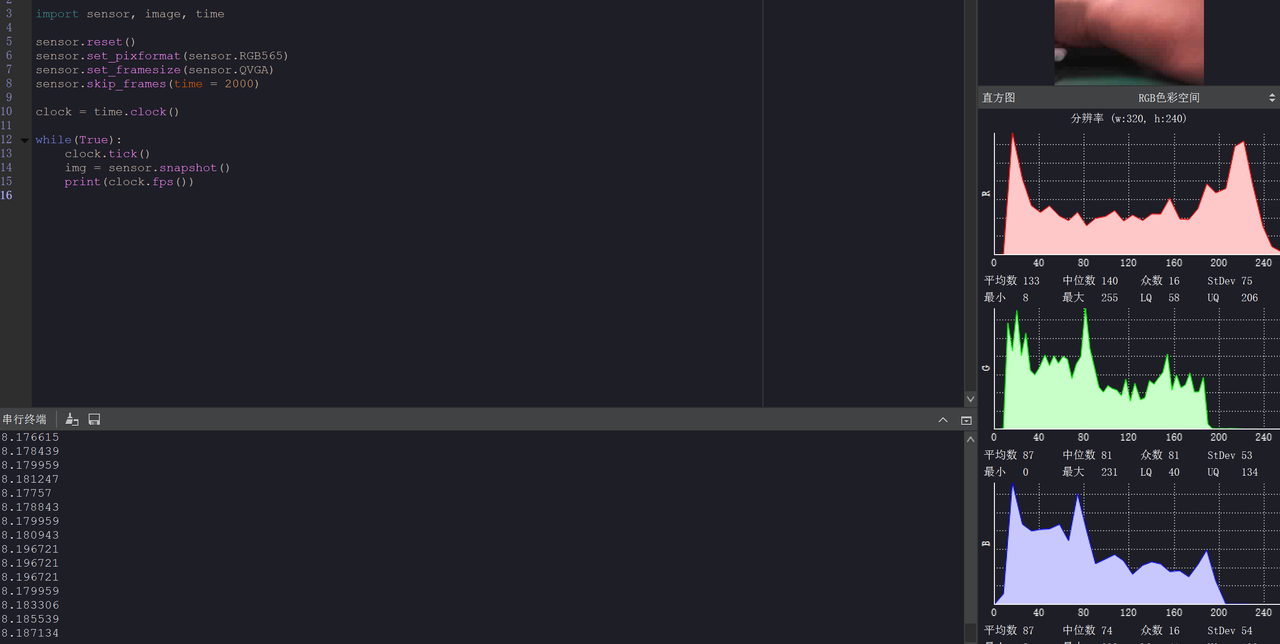

1.0 基础实验：打开摄像头，让画面显示在 LCD 上

这个实验是入门必备，先让摄像头跑起来，感受一下 K210 的视觉功能。

import sensor, image, time,lcd

sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.skip_frames(time = 2000)

clock = time.clock()

while(True):
    clock.tick()
    img = sensor.snapshot()
    print(clock.fps())
    lcd.display(img)

运行步骤：

  1. 把代码复制到 CanMV 的编辑区，保存为「camera_init.py」。

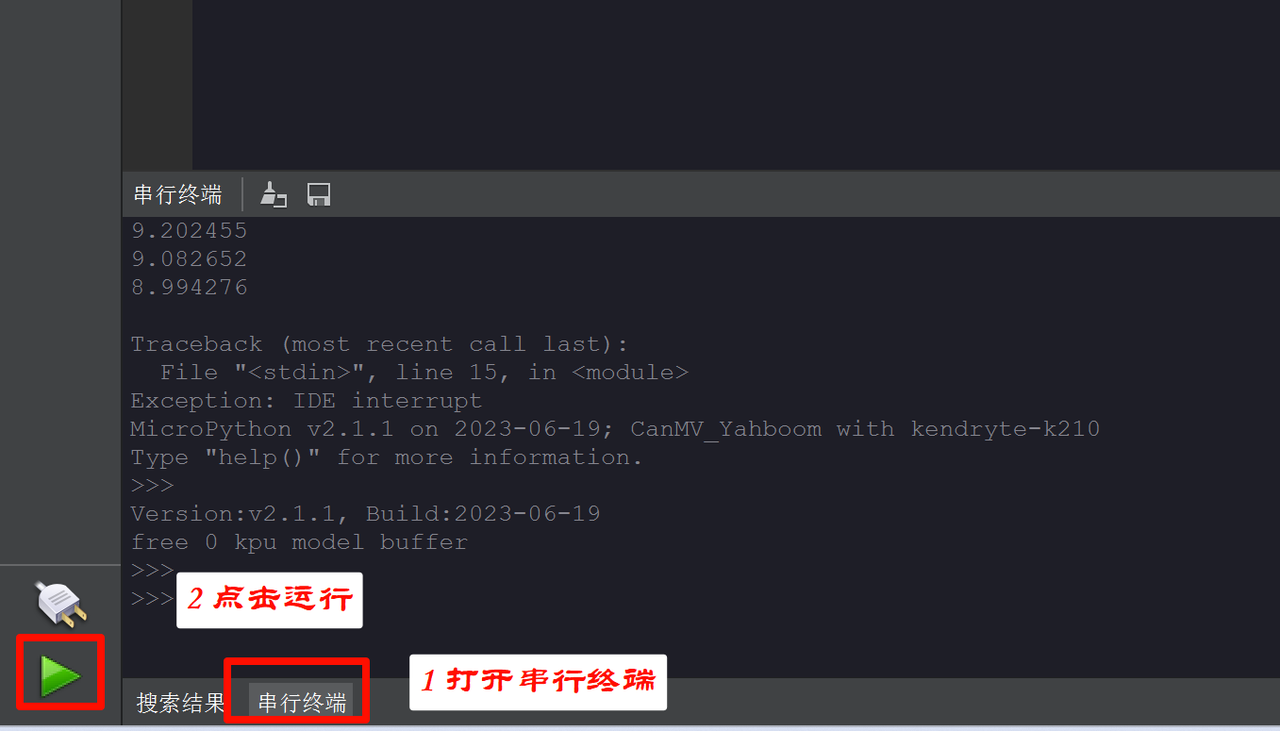

  2. 点击「下载」按钮（箭头图标），把代码传到 K210 里。
  3. 通电后，LCD 屏会显示摄像头画面，串口监视器会打印帧率。

常见报错解决：

  • 报错「No module named 'lcd'」：检查是不是没接 LCD 屏？或者 LCD 屏的接线错了，对照前面的引脚图重新接线。
  • 画面一直糊：把 sensor.skip_frames(time = 2000) 里的 2000 改成 5000（让摄像头多等几秒稳定），或者调整摄像头的焦距（有些模块的摄像头可以旋转调焦）。

特别提醒：K210 没有自带 USB 通讯模块，用的是 USB 转串口芯片，传摄像头画面时容易占资源，导致帧率低或串口断开。解决方法：在 CanMV 里关掉「摄像头预览」（右上角预览窗口关掉），或者把代码保存为「main.py」下载到芯片里（这样不用连电脑，通电就能跑）。

1.1 基础实验：点亮 RGB 灯，实现颜色循环

RGB 灯是入门常用的外设，这个实验教你控制灯的颜色，理解引脚控制逻辑。

from modules import ybrgb
import time

# 创建 RGB 控制对象
RGB = ybrgb()

# 循环切换颜色（红、绿、蓝、白、熄灭）
while True:
    RGB.set(1, 0, 0)  # 红色
    time.sleep(0.5)
    RGB.set(0, 1, 0)  # 绿色
    time.sleep(0.5)
    RGB.set(0, 0, 1)  # 蓝色
    time.sleep(0.5)
    RGB.set(1, 1, 1)  # 白色（全亮）
    time.sleep(0.5)
    RGB.set(0, 0, 0)  # 熄灭
    time.sleep(0.5)

运行步骤：

  1. 先确认 RGB 灯模块接好了（对照引脚图，VCC 接 3.3V，GND 接 GND，控制引脚接对应口）。

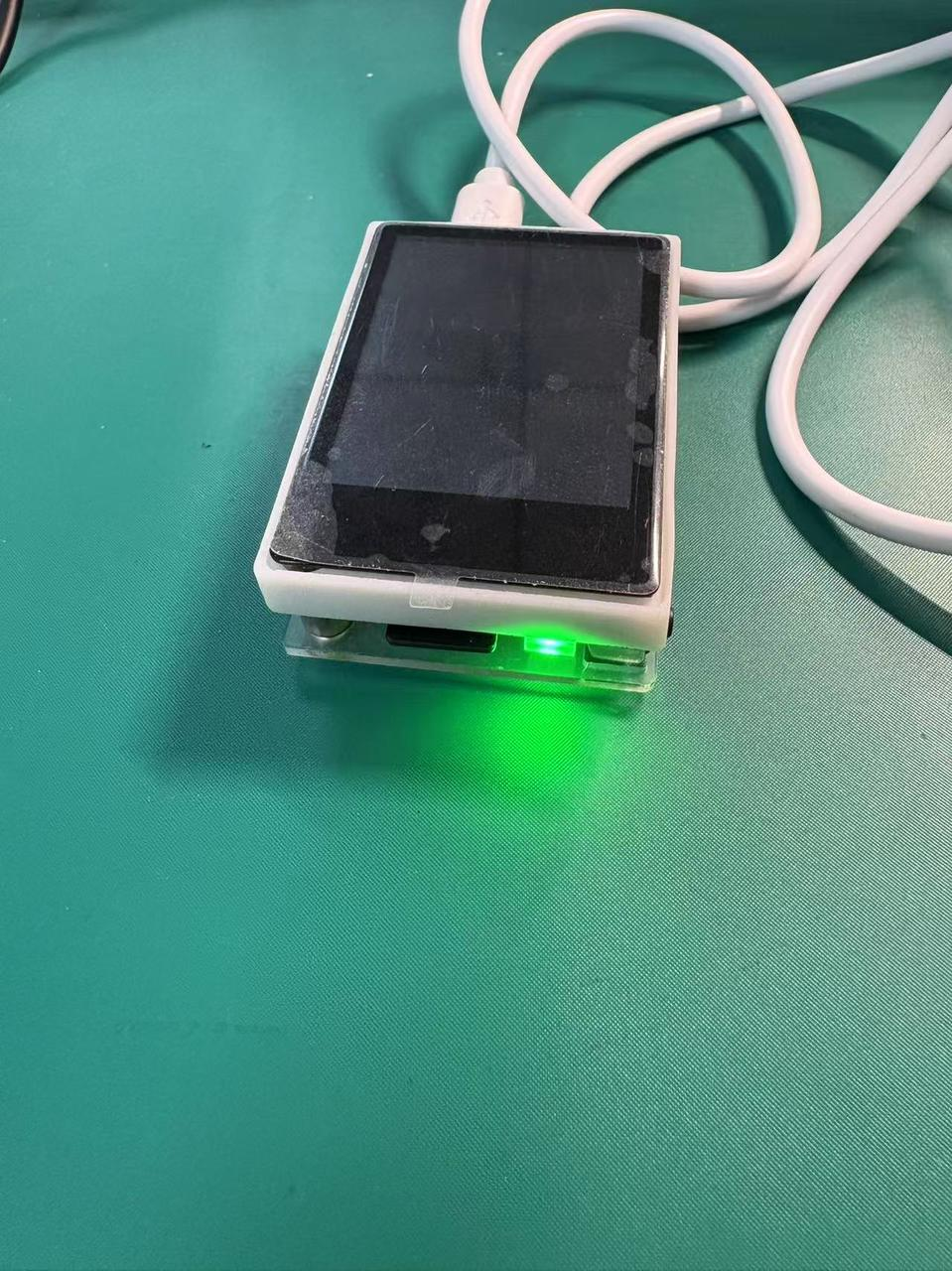

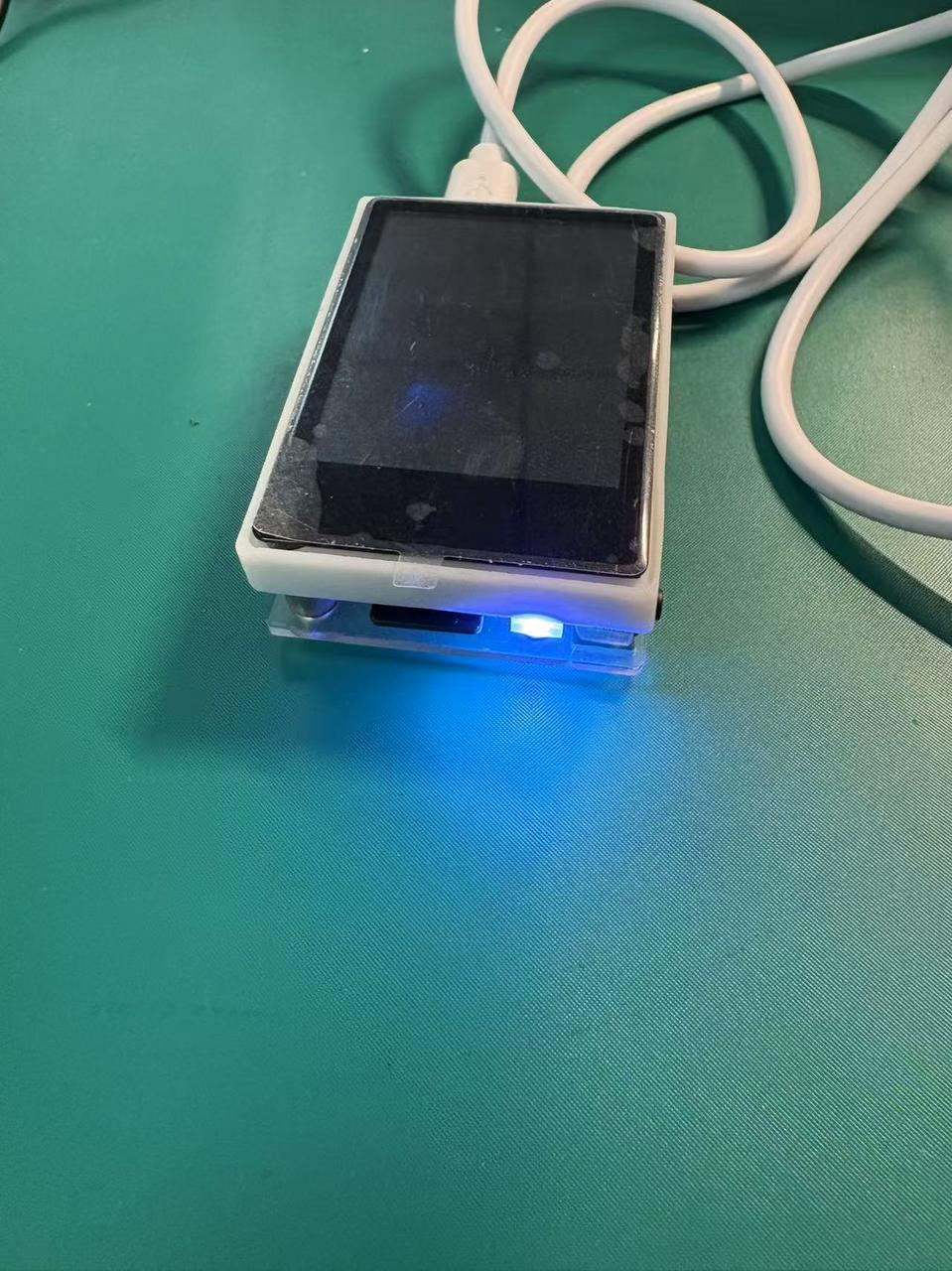

  2. 复制代码到 CanMV，下载后通电，RGB 灯会按顺序变色。

常见报错解决：

  • 报错「No module named 'modules'」：没导入自定义库！去前面给的「调用自定义 Python 库教程」，把 ybrgb 库传到 K210 的「modules」文件夹里。
  • 灯不亮：先检查接线是不是松了，再确认 RGB 灯的电压对不对（别接 5V，会烧灯），如果还是不亮，换个 RGB 灯模块试试。

1.2 基础实验：读取按键状态，实现按键检测

按键是常用的输入设备，这个实验教你读取按键的「按下 / 松开」状态，后面可以用来做控制（比如按一下拍照）。

from modules import ybkey
import time

# 创建按键检测对象
KEY = ybkey()

# 循环检测按键状态（每100ms）
while True:
    state = KEY.is_press()  # 读取按键状态（0=释放，1=按下）
    print("key press:", state)
    time.sleep_ms(100)

运行步骤：

  1. 接好按键模块（VCC 接 3.3V，GND 接 GND，信号脚接对应引脚）。

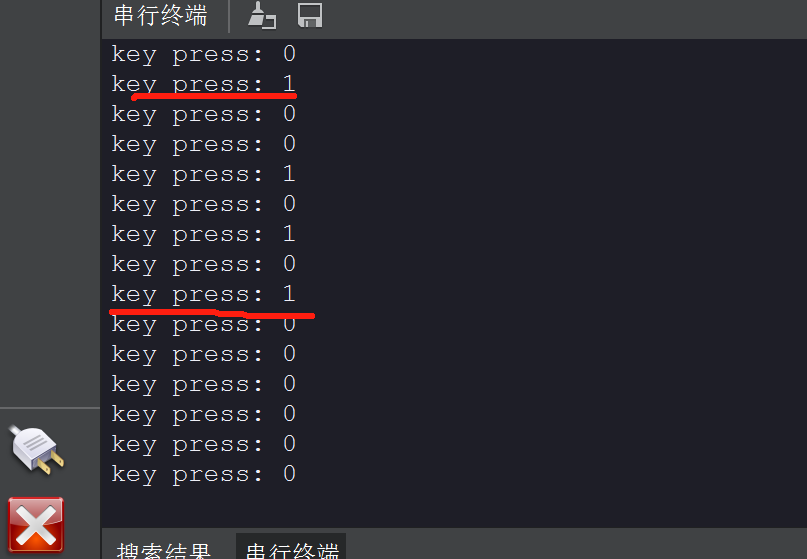

  2. 复制代码下载到 K210，打开串口监视器，按按键时会看到打印「key press: 1」，松开是「0」。

常见报错解决：

  • 不管按不按，都显示「1」：按键模块可能接反了，或者引脚接错了，重新对照引脚图接线。
  • 没反应：检查按键是不是坏的（用万用表测一下按下时有没有通），或者库没导入对（确认 ybkey 库在 modules 文件夹里）。

1.3 基础实验：用定时器实现定时触发

定时器可以让程序在指定时间自动执行任务（比如每隔 100ms 打印一句话），这个实验会教你正确配置定时器，避开常见的参数报错。

from machine import Timer
import time

# 定时器回调函数（中断中执行，避免耗时操作）
def on_timer(timer):
    print("This is on_timer callback")

## 配置定时器参数
# 报错提示少两个参数
#timer = Timer(
    #id=Timer.TIMER0,                # 定时器ID [TIMER0~TIMER2]
    #channel=Timer.CHANNEL0,         # 通道 [CHANNEL0~CHANNEL3]
    #mode=Timer.MODE_PERIODIC,       # 模式：周期性（MODE_PERIODIC/MODE_ONE_SHOT/MODE_PWM）
    #period=100,                     # 周期100ms
    #unit=Timer.UNIT_MS,             # 时间单位：毫秒（可选NS/US/MS/S）
    #callback=on_timer,              # 回调函数
    #arg=None,                       # 传递给回调函数的参数
    #start=True,                     # 立即启动定时器
    #priority=1,                     # 中断优先级 [1~7]，值越小优先级越高
    #div=0                           # 分频系数 [0~255]
#)
#下面的正确 能跑
timer = Timer(Timer.TIMER0, Timer.CHANNEL0,mode=Timer.MODE_PERIODIC, period=100,unit=Timer.UNIT_MS, callback=on_timer, arg=None)


# 主循环（每200ms打印一次）
last_time = time.ticks_ms()
try:
    while True:
        if time.ticks_ms() - last_time >= 200:
            last_time = time.ticks_ms()
            print("This is main loop")
except:
    timer.deinit()  # 程序退出时关闭定时器
    del timer

运行步骤：

  1. 不用接额外外设，直接复制代码下载到 K210。

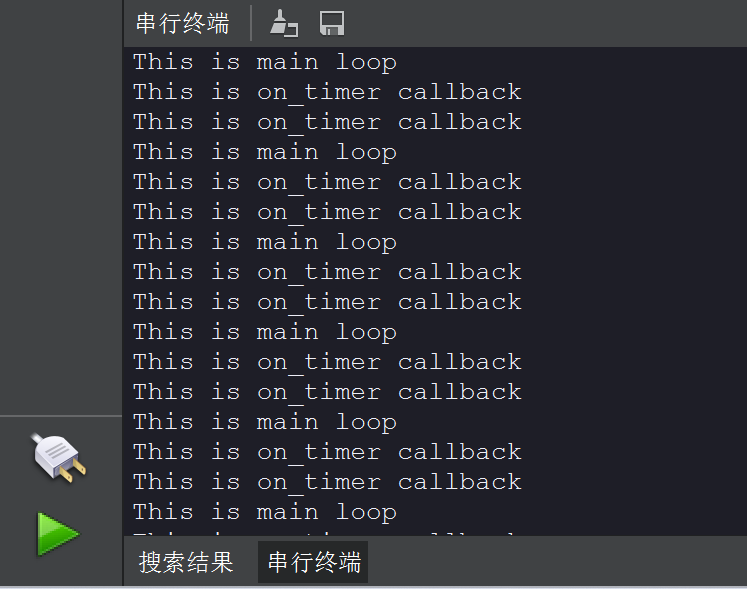

  2. 打开串口监视器，会看到每隔 100ms 打印「This is on_timer callback」，每隔 200ms 打印「This is main loop」。

常见报错解决：

  • 之前报错「少两个参数」：是因为定时器参数格式错了！原来的代码把参数写在括号里分行，容易漏参数，现在改成「参数名 = 值」的格式，不会错。
  • 定时器没反应：检查定时器 ID 和通道是不是对的（K210 支持 TIMER0~TIMER2，CHANNEL0~CHANNEL3），换个 ID 试试。

1.6 基础实验：读取触摸板坐标，实现触摸轨迹绘制

如果你的 K210 模块带触摸屏，这个实验教你读取触摸坐标，还能在屏上画触摸轨迹，很直观。

import touchscreen as ts
import lcd
import image
import time

# 初始化LCD和触摸板
lcd.init()
ts.init()

# 创建空白图像并添加提示文字
img = image.Image()
img.draw_string(100, 0, "Please touch the screen",
                color=(0, 0, 255),  # 蓝色文字
                scale=2,           # 字体放大
                mono_space=False)  # 非等宽字体

# 显示初始图像
lcd.display(img)

# 触摸状态跟踪变量
status_last = ts.STATUS_IDLE
x_last, y_last = 0, 0

def process_touch():
    global status_last, x_last, y_last

    while True:
        # 读取触摸状态和坐标
        status, x, y = ts.read()

        # 状态变化时打印信息
        if status_last != status:
            #print(f"状态: {status}, X: {x}, Y: {y}")
            print("状态: {}, X: {}, Y: {}".format(status, x, y))
            status_last = status

        # 绘制触摸轨迹
        if status == ts.STATUS_MOVE:
            img.draw_line(x_last, y_last, x, y,
                         color=(255, 255, 255),  # 白色轨迹
                         thickness=3)           # 线宽
        elif status == ts.STATUS_PRESS:
            img.draw_line(x, y, x, y,           # 单点绘制
                         color=(255, 0, 0),     # 红色起始点
                         thickness=5)

        # 更新显示和坐标记录
        lcd.display(img)
        x_last, y_last = x, y

        time.sleep(0.01)  # 降低CPU占用

if __name__ == "__main__":
    try:
        process_touch()
    except KeyboardInterrupt:
        print("触摸实验结束")

运行步骤：

  1. 确认触摸屏接好（对照引脚图，别接错线），通电后下载代码。

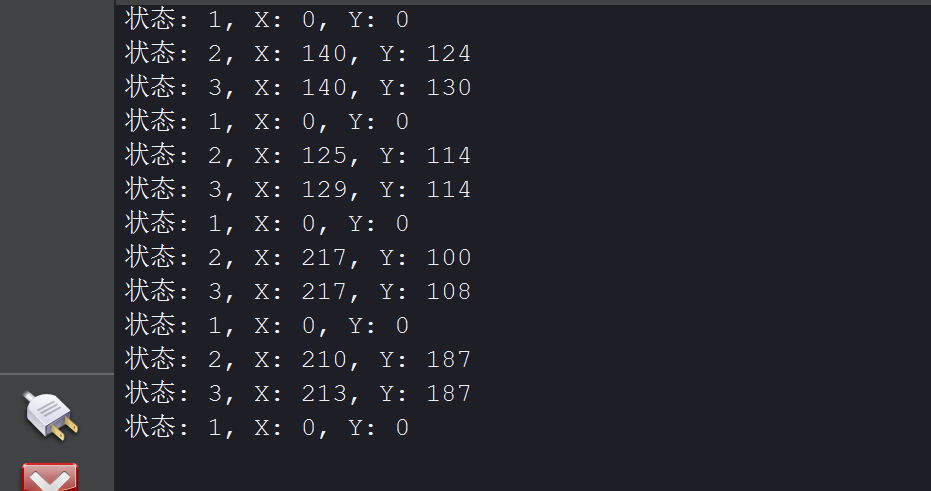

  2. 用手指触摸屏幕，会看到红色的起点和白色的轨迹，串口监视器会打印触摸状态和坐标。

常见报错解决：

  • 触摸没反应：先检查触摸屏接线是不是松了，再确认 ts.init() 有没有写（没初始化读不到触摸），如果还是没反应，换个触摸屏试试。
  • 轨迹画不出来：检查 img 是不是全局变量（没加 global 会画在局部图像上，显示不出来），或者 LCD 初始化错了（重新写 lcd.init()）。

1.7 基础实验：摄像头显示 + 帧率打印（优化版）

这个实验在「打开摄像头」的基础上，增加了帧率显示（直接画在 LCD 屏上），还优化了稳定性，不容易断开。

import sensor
import lcd
import time

# 初始化LCD显示屏
lcd.init()

# 初始化摄像头
sensor.reset()                      # 重置摄像头
sensor.set_pixformat(sensor.RGB565) # 设置像素格式为RGB565
sensor.set_framesize(sensor.QVGA)   # 设置分辨率为QVGA(320x240)
sensor.run(1)                       # 启动摄像头
sensor.skip_frames(10)              # 跳过前10帧等待图像稳定

# 创建帧率计算时钟
clock = time.clock()

def camera_display():
    try:
        while True:
            clock.tick()                    # 开始计时
            img = sensor.snapshot()         # 捕获图像

            # 计算并显示帧率
            fps = clock.fps()
            #img.draw_string(0, 0, f"FPS: {fps:.1f}",
            img.draw_string(0, 0, "FPS: {:.1f}".format(fps),
                          color=(255, 0, 0),  # 红色文字
                          scale=2)           # 放大字体

            lcd.display(img)                # 显示图像
            #print(f"当前帧率: {fps:.1f}")    # 串口输出帧率
            print("当前帧率: {:.1f}".format(fps))    # 串口输出帧率

    except KeyboardInterrupt:
        print("摄像头显示终止")

if __name__ == "__main__":
    camera_display()

运行步骤：

  1. 接好 LCD 屏和摄像头，下载代码后通电。

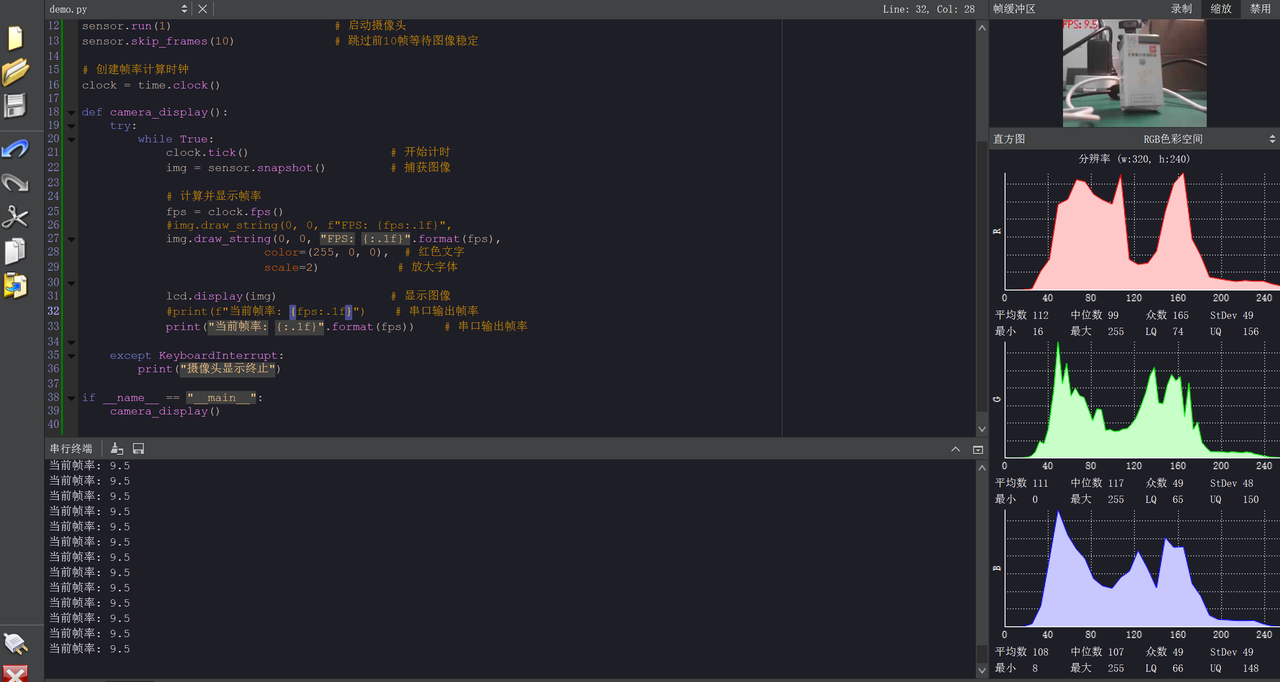

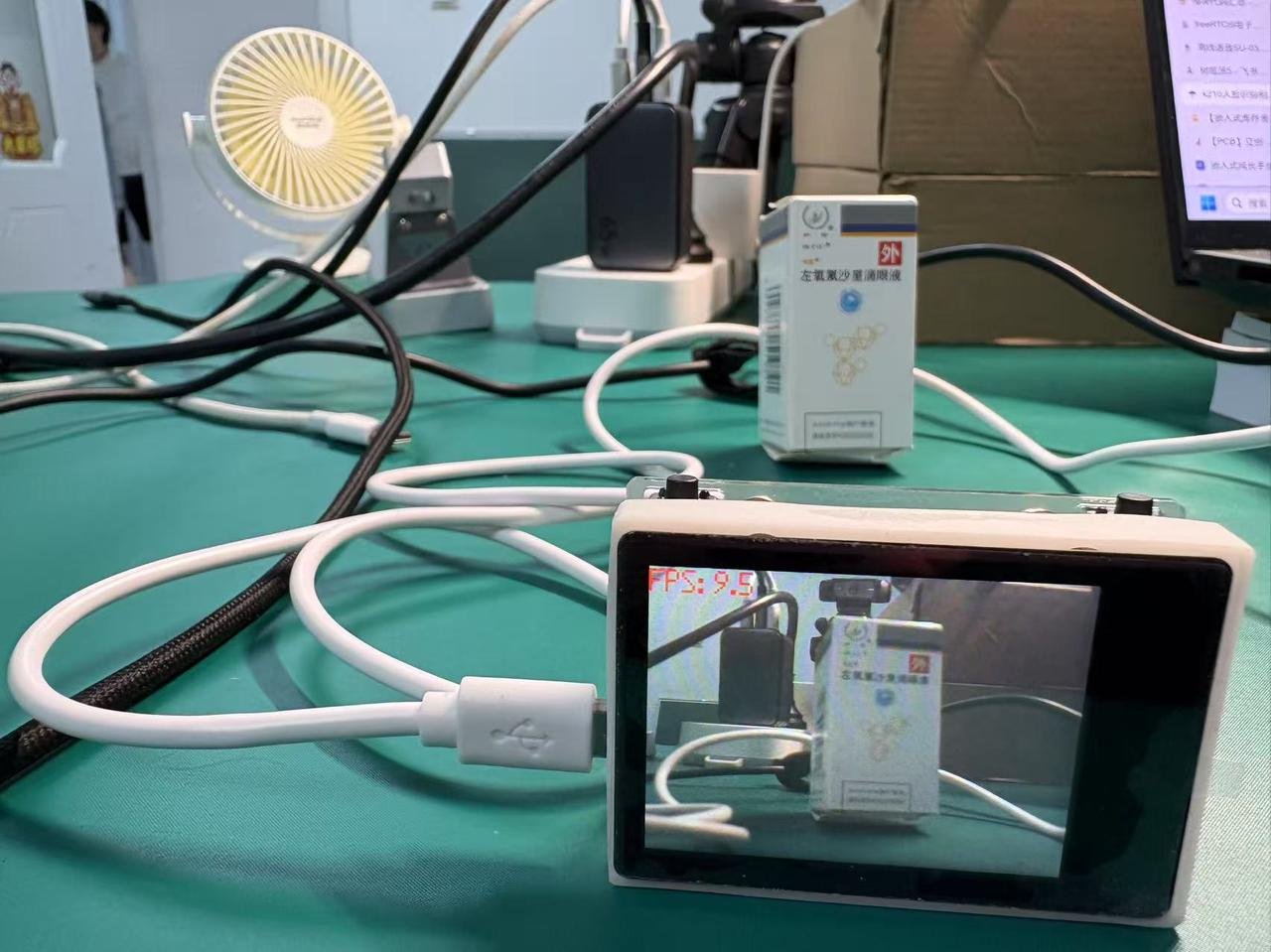

  2. LCD 屏左上角会显示当前帧率（比如 25.0 FPS），串口也会同步打印，能直观看到画面流畅度。

常见报错解决：

  • 帧率很低（低于 10 FPS）：关掉 CanMV 的摄像头预览（前面提过，占资源），或者把分辨率改成 sensor.QQVGA（160x120），帧率会变高。
  • 画面有雪花：摄像头没对焦好，旋转摄像头镜头调焦，直到画面清晰；或者环境光太暗，加个补光灯。

由于K210芯片自身没有带USB通讯模块，而是使用USB转串口芯片，在传输摄像头画面时占用一定资源，导致帧率下降，并且容易丢数据，造成串口断开，所以建议禁用IDE的摄像头预览功能，或者直接下载main.py程序文件到芯片内部使用。

1.8 基础实验：SD 卡读写文件，实现图像保存和读取

这个实验教你用 SD 卡保存摄像头拍的照片，还能读取 SD 卡里的照片显示在 LCD 上，是后续做项目（比如拍照存档）的基础。

import sensor
import lcd
import image
import time

# 初始化硬件
def hardware_init():
    lcd.init()                          # 初始化LCD
    sensor.reset()                      # 重置摄像头
    sensor.set_pixformat(sensor.RGB565) # 设置像素格式
    sensor.set_framesize(sensor.QVGA)   # 设置分辨率
    sensor.run(1)                       # 启动摄像头
    sensor.skip_frames(10)              # 跳过初始帧
    print("硬件初始化完成")

# SD卡文件操作
def sdcard_operation():
    img_path = "/sd/image-1.jpg"       # SD卡文件路径

    try:
        # 捕获并保存图像
        img = sensor.snapshot()
        print("正在保存图像...")
        img.save(img_path)             # 保存到SD卡
        print("图像已保存到: {}".format(img_path))

        # 读取并显示图像
        print("正在读取图像...")
        img_read = image.Image(img_path)
        lcd.display(img_read)
        print("图像显示完成")

    except Exception as e:
        print("操作失败: {}".format(e))
        print("请检查:")
        print("1. SD卡是否正确插入")
        print("2. SD卡格式是否为FAT32")
        print("3. SD卡是否可用")

if __name__ == "__main__":
    hardware_init()
    sdcard_operation()

    # 保持显示5秒
    time.sleep(5)
    lcd.clear()
    print("实验结束")

运行步骤：

  1. 把 SD 卡插进 K210 卡槽，接好摄像头和 LCD 屏。

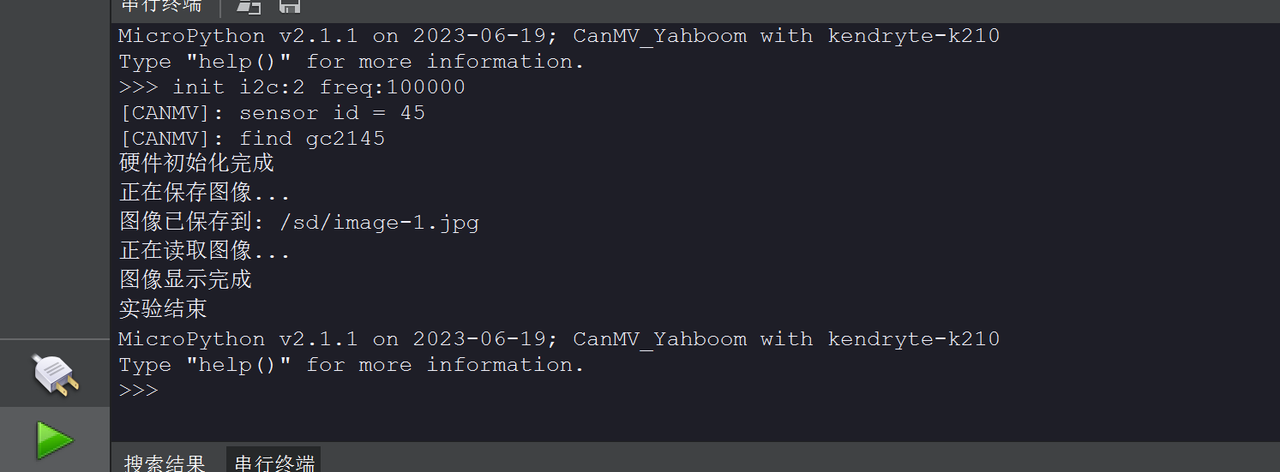

  2. 下载代码后通电，串口会打印「硬件初始化完成」，然后自动保存图像、读取图像，LCD 会显示保存的照片。
  3. 实验结束后，把 SD 卡拔下来插电脑上，能看到里面多了一张「image-1.jpg」，就是刚才拍的照片。

常见报错解决：

  • 报错「No such file or directory」：要么没插 SD 卡，要么路径写错了（必须是 /sd/xxx.jpg），检查路径和 SD 卡。
  • 报错「Permission denied」：SD 卡是只读模式，把 SD 卡上的「写保护开关」关掉（有些 SD 卡侧面有开关，拨到另一边）。
  • 保存的图像是黑的：摄像头没初始化好，把 sensor.skip_frames(10) 里的 10 改成 20，让摄像头多等一会儿稳定。

五、总结：小白入门 K210 的关键技巧

  1. 先确认硬件没问题：SD 卡、接线、外设（RGB 灯、按键）都先测好，避免代码没错但硬件不行。
  2. 代码先复制跑通，再改参数：比如想让 RGB 灯亮久一点，把 time.sleep(0.5) 改成 time.sleep(1)，慢慢熟悉函数用法。
  3. 遇到报错别慌：先看报错信息里的关键词（比如「No module」就是缺库，「No such file」就是路径错），对照教程里的解决方法试。

后面可以基于这些基础实验做进阶项目，比如用按键控制拍照、用触摸屏选择功能，慢慢积累就能上手复杂的 AI 项目啦！
遇到有问题可以在评论区提问哦!!!
