一、STM32固件库工程创建图解全流程​

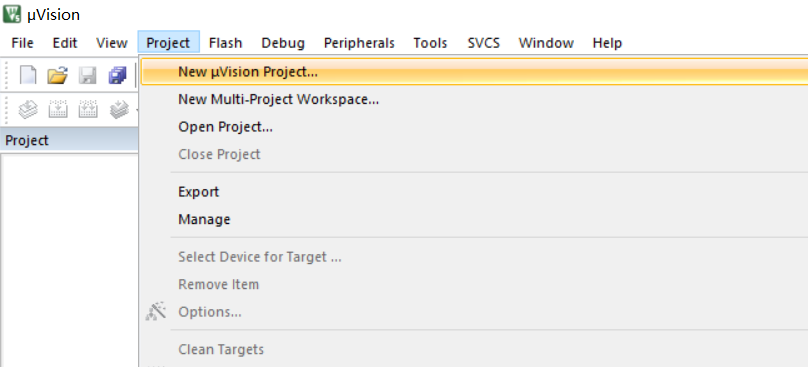

​图1：创建新工程 - 开工大吉

​

• ​内容​：这是Keil软件的主界面。你点击了 Project菜单，然后选择了 New μVision Project...。

• ​讲解​：这是所有事情的第一步，相当于你决定要“盖一栋新房子”。点击这里，Keil就会引导你创建一个全新的工程文件。

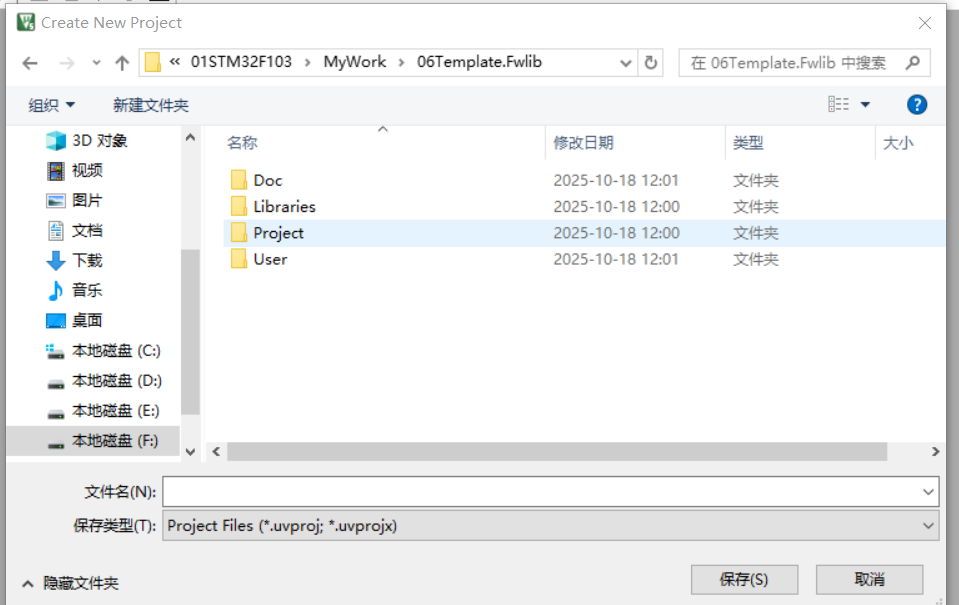

​图2：给工程安个“家”（选择保存位置）​

​

• ​内容​：这是一个保存文件对话框。可以看到，你已经导航到了一个名为 06Template.Fwlib的文件夹下。这个文件夹里已经提前建好了四个子文件夹：Doc, Libraries, Project, User。

• ​讲解​：这一步是决定把你的“工程蓝图”（Keil工程文件）保存在哪里。​最佳实践就是像图中这样，把它保存在 Project文件夹里。这样你的工程结构会非常清晰。

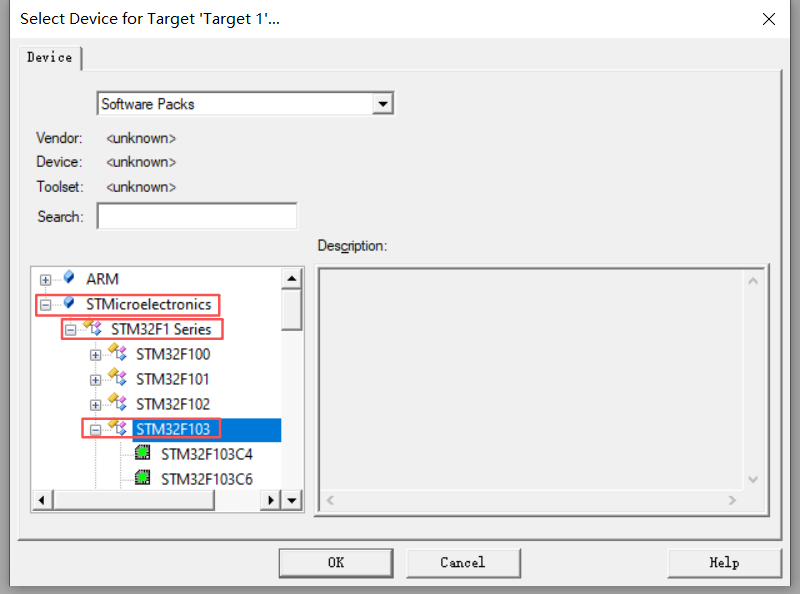

​图3：挑选“地基”（选择芯片型号）​

​

• ​内容​：这是一个芯片选择窗口。你在左侧的树状列表中展开了 STMicroelectronics-> STM32F1 Series，并选择了 STM32F103这个系列。

• ​讲解​：STM32有非常多型号，你必须在这里准确选择你使用的芯片型号。这相当于为你的房子选择一块正确的地基。选错型号会导致后续编译和下载出现问题。图中选择F103系列是一个很常见的入门选择。

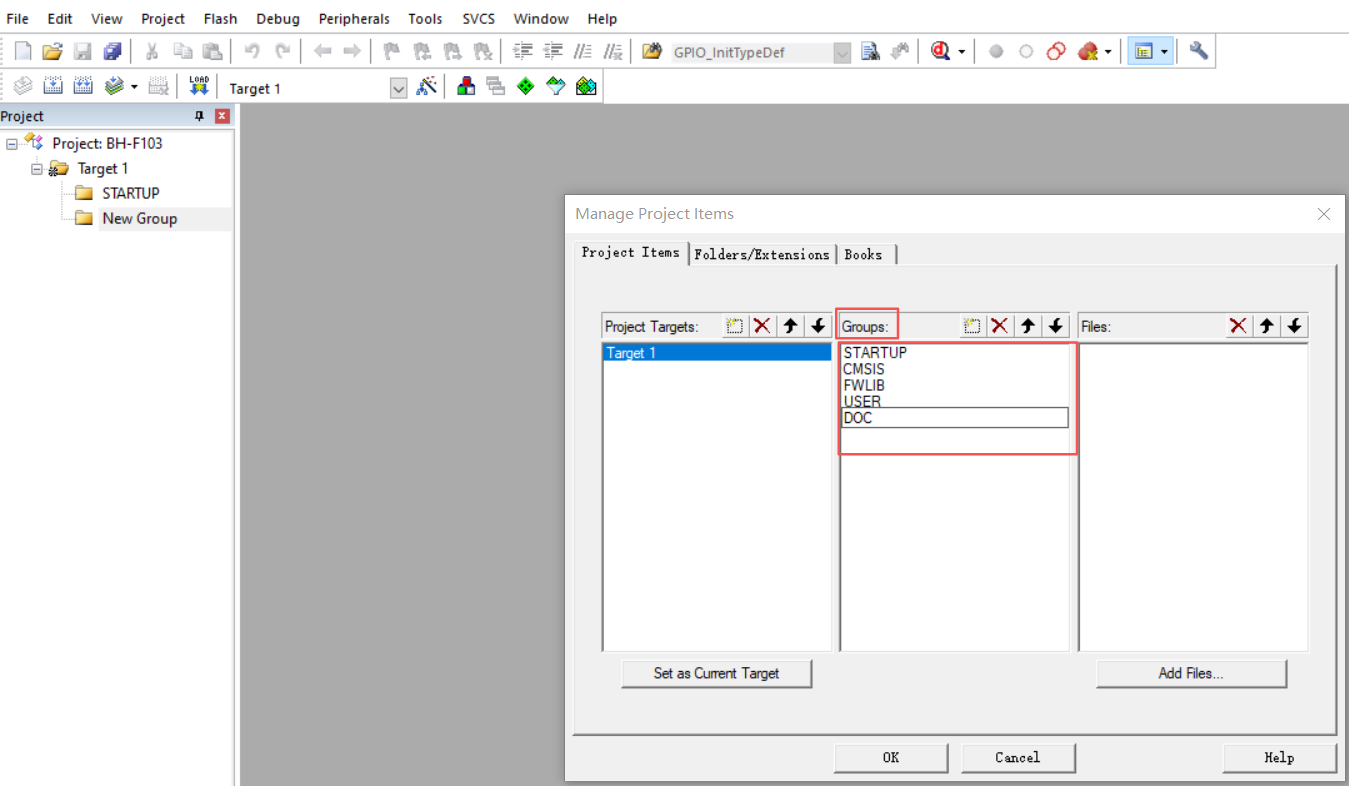

​图4：规划“房间”格局（管理工程组）​

​

• ​内容​：这是Keil的“Manage Project Items”窗口。在“Groups”列表里，已经创建了好几个组，如 STARTUP, CMSIS, FWLIB, USER, DOC。

• ​讲解​：这一步是在规划你的工程内部结构。虽然你在电脑上有了实体文件夹（Libraries, User等），但还需要在Keil工程内创建对应的“虚拟文件夹”（组），方便管理文件。就像房子有客厅、卧室，Keil工程里也用组来分门别类地存放不同用途的源文件。

​图5 & 图6 & 图7 & 图8：搬运“建材”（理解库文件结构）​

这四张图一起看，展示了官方固件库的来源和内容。

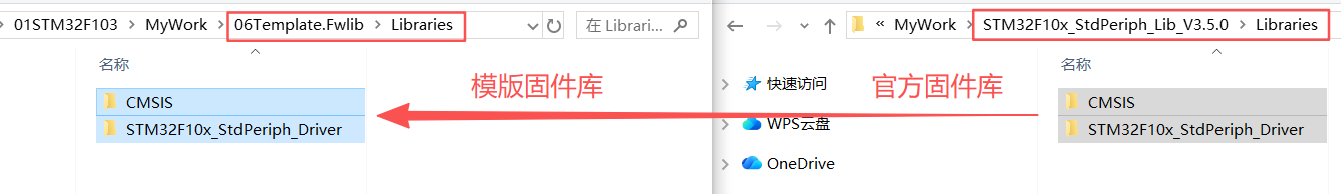

• ​图5（核心）​​：​左边是你的“模板固件库”文件夹（06Template.Fwlib/Libraries），​右边是“官方固件库”的原始位置。红色箭头指明了文件复制关系。意思是：你需要从右边的官方库中，把必要的文件复制到左边你的工程文件夹里。

• ​图6、7、8​：这三张图详细展示了需要复制的库文件具体是哪些。主要包含两大部分：

​CMSIS​（与芯片内核相关的文件）：

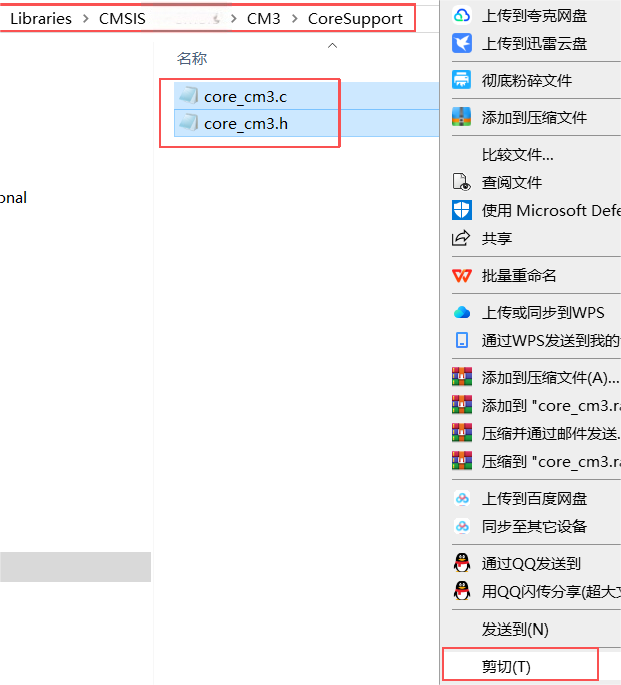

• core_cm3.c和 core_cm3.h（图7）：这是Cortex-M3内核的核心文件。

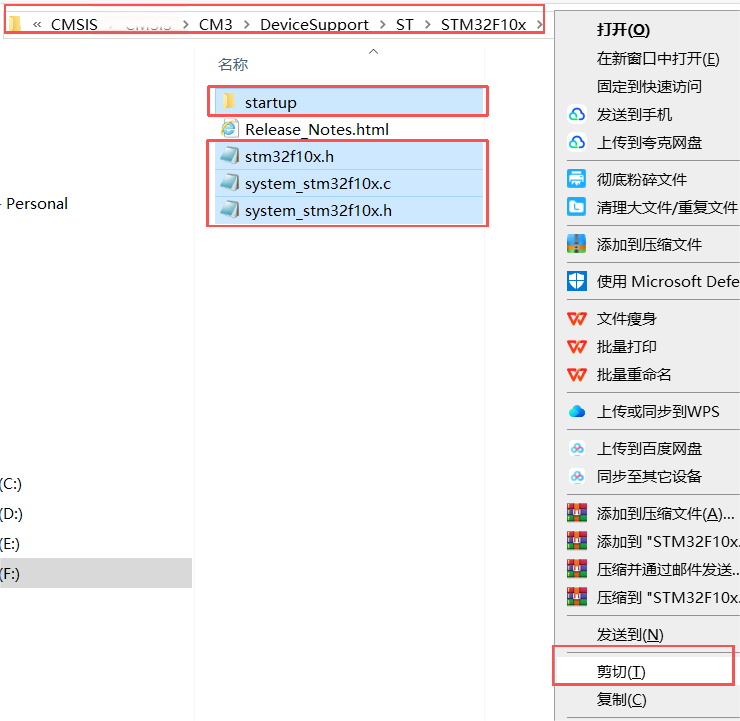

• stm32f10x.h, system_stm32f10x.c/.h（图8）：这是ST公司为F10x系列写的设备相关文件，非常重要。

• startup文件夹（图8）：里面是启动文件（.s文件），芯片上电后第一个运行的程序。

​STM32F10x_StdPeriph_Driver​（外设驱动库）：

• 包含 inc(.h头文件) 和 src(.c源文件) 文件夹，提供了操作GPIO、串口等外设的函数。

​图9：整理“建材仓库”（整合库文件）​

​

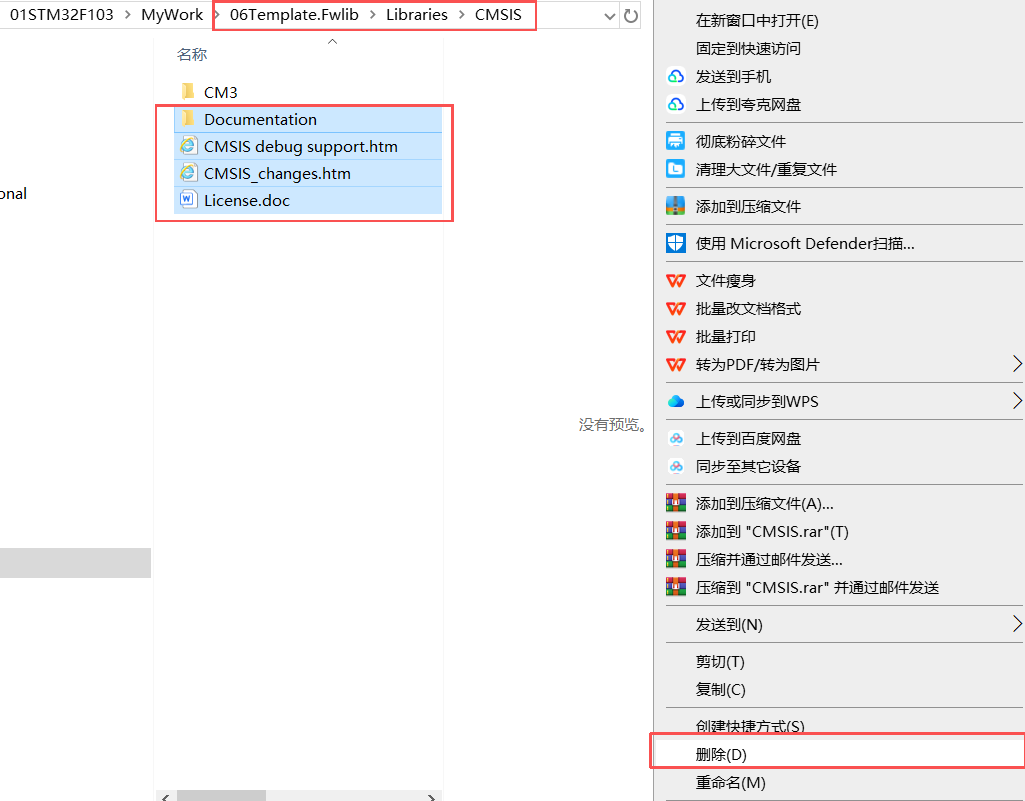

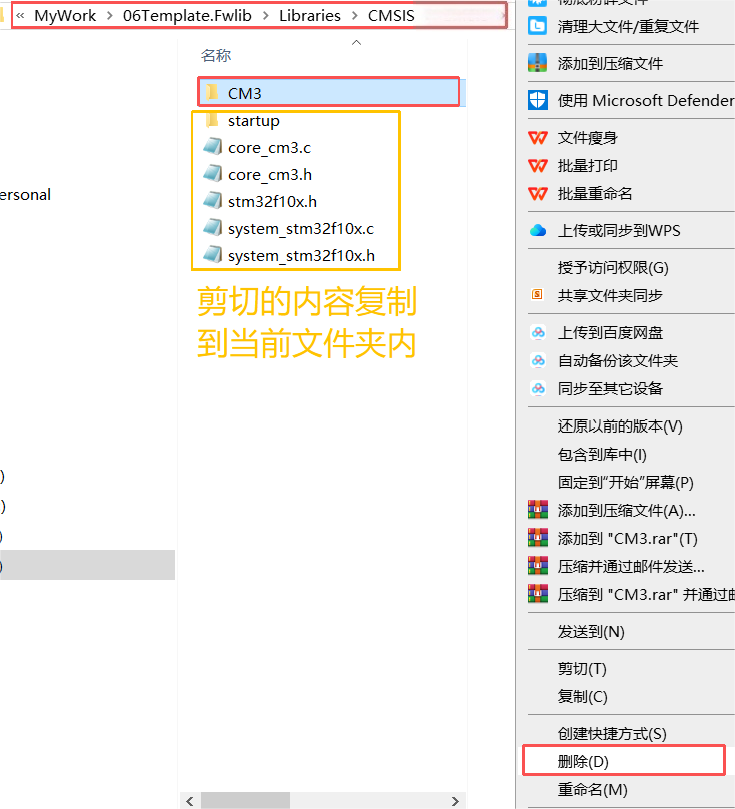

• ​内容​：这张图显示的是你的工程目录 06Template.Fwlib/Libraries/CMSIS下的内容。可以看到，已经从官方库复制过来的文件都放在这里了，包括 core_cm3.c/.h等。

• ​讲解​：这一步是手动操作，你需要根据图5-8的指引，将官方库里的必要文件，复制到你工程的 Libraries文件夹下对应的位置。这样，你的工程就拥有了所有必需的“建筑材料”，不再依赖官方库的原始位置。

​图10：开始“装修”（编写用户代码）​

​

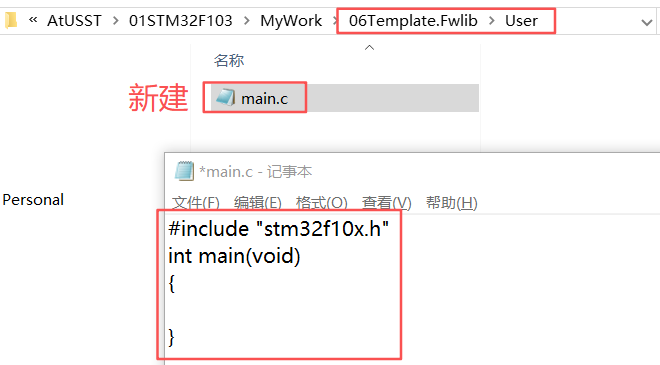

• ​内容​：这张图显示的是 User文件夹，里面新建了一个 main.c文件，并用记事本打开。文件内容非常简单，只有两行：#include "stm32f10x.h"和空的 main函数。

• ​讲解​：这是你自己写代码的地方！User文件夹是你的专属工作区。main.c是程序的入口。#include "stm32f10x.h"包含了芯片的所有寄存器定义，是必须写的第一行代码。int main(void)是程序开始执行的地方。

​​图11 & 图12：整理“建材仓库”——清理无用文件

​

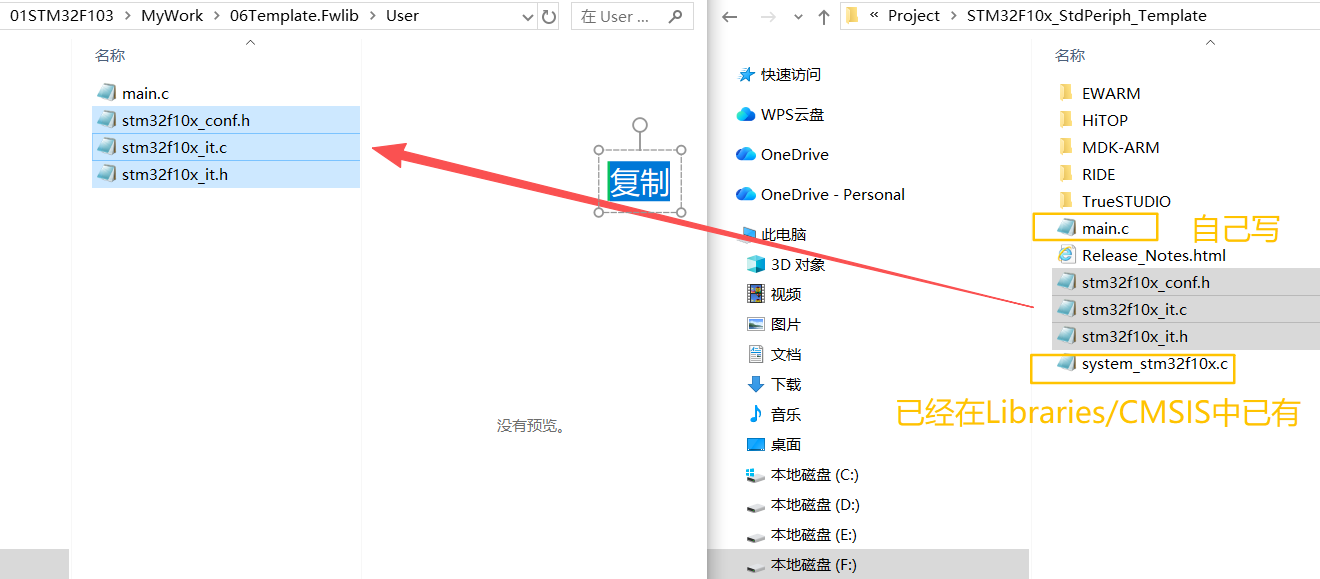

• ​图11内容​：在STM32固件库包中找到 Project/STM32F10x_StdPeriph_Template这个官方示例工程文件夹。从官方模板文件夹中，将stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it.h文件复制到你自己的 06Template.Fwlib/User文件夹中，不要直接复制官方的 main.c。在你自己的 User文件夹里新建一个 main.c文件，然后参考官方示例的内容来编写你的主程序。注意 system_stm32f10x.c等文件已经存在于 Libraries下，切勿重复复制。

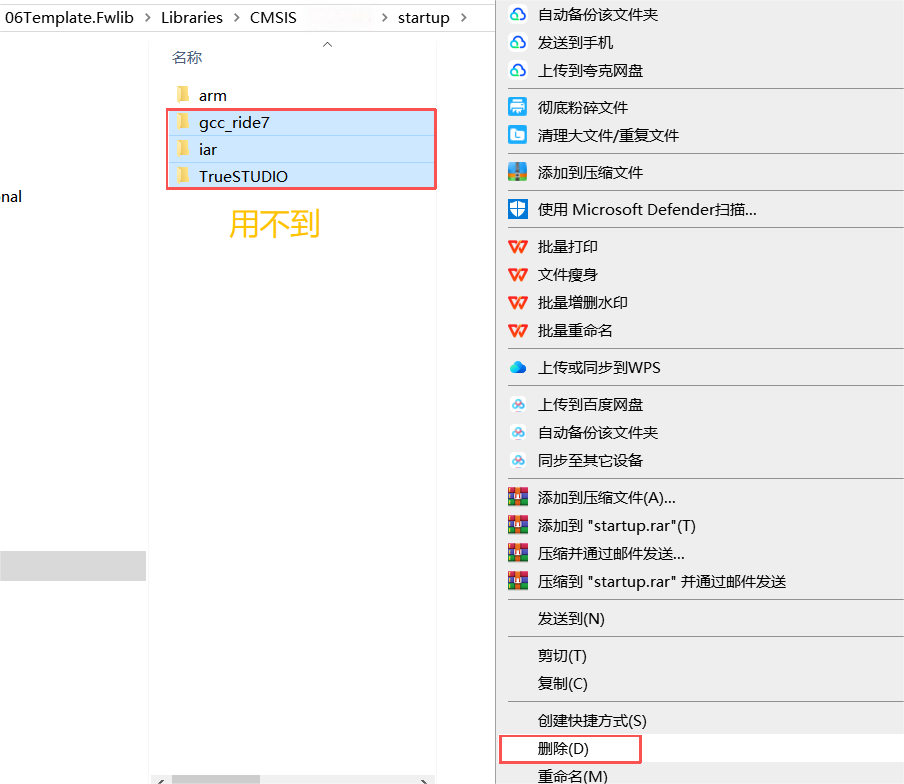

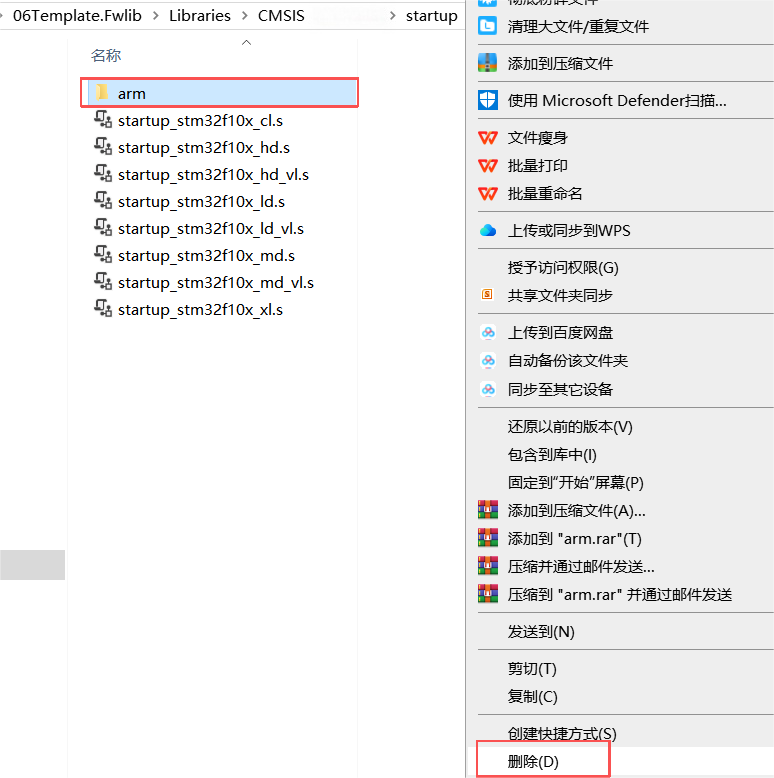

• ​图12内容​：展示了工程 Libraries/CMSIS/startup目录下的内容。这里有一个 arm文件夹和多个针对不同编译器的启动文件。右键菜单中，“删除(D)”选项被红框突出显示。

• ​讲解​：这是一个非常重要的文件管理操作。startup文件夹里存放了针对不同编译器（如IAR, GCC等）的启动文件。但我们使用的是Keil MDK，所以只需要保留与ARM编译器相关的文件。图中提示“iar文件夹用不到”，指导我们将这些不需要的编译器文件夹和文件删除，只保留我们需要的（通常是 arm文件夹下的内容）。这能保持工程简洁，避免混淆。

​图13 & 图14 & 图15：为工程添加“核心部件”——启动文件

​

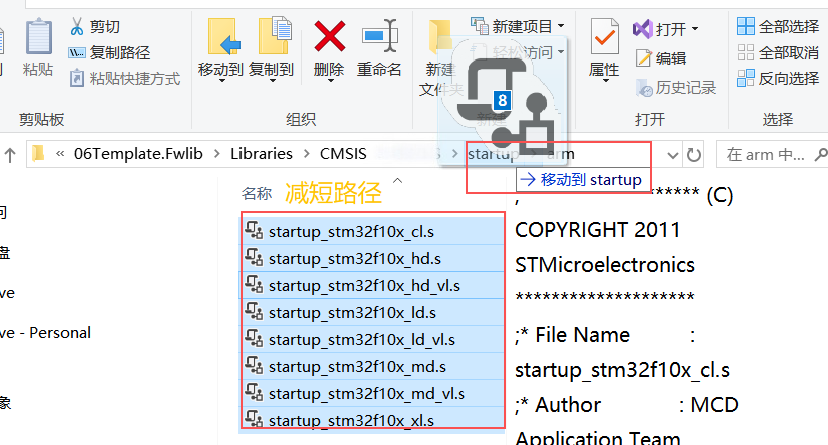

• ​图13内容​：文件管理器显示 startup/arm目录下有一系列以 startup_stm32f10x_开头的 .s文件（汇编文件），移动到 startup目录下。

• ​图14内容​：文件管理器显示 startup目录下的文件列表，删除arm文件夹。

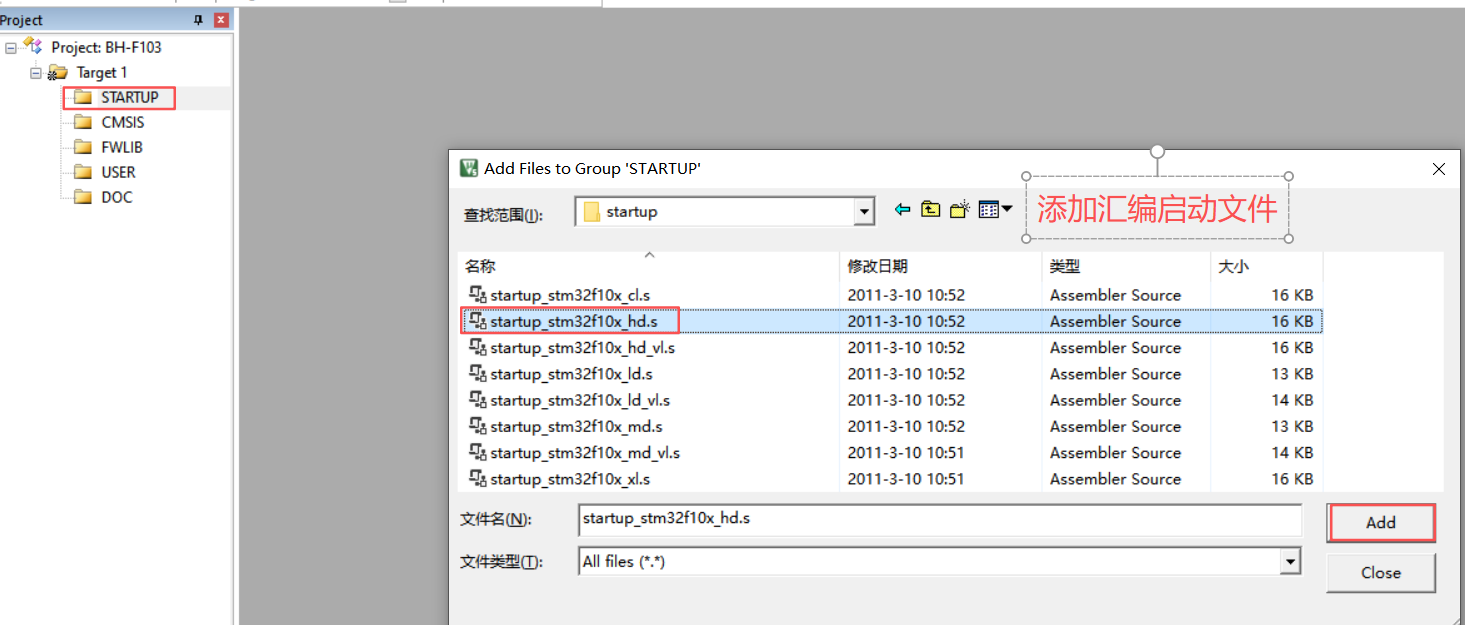

• ​图15内容（关键）​​：这是Keil软件的界面。左侧工程管理器中，STARTUP组被选中。右侧弹出了“Add Files to Group 'STARTUP'”对话框，正在 startup文件夹下选择文件。图中选中了 startup_stm32f10x_hd.s这个文件，并且“Add”按钮被标红。

• ​讲解​：这几张图连起来展示了添加启动文件的完整过程。

  • ​找到文件​：在工程的 Libraries/CMSIS/startup目录下找到启动文件。

  • ​选择正确文件​：这些文件后缀表示芯片的Flash容量（ld-小容量，md-中容量，hd-大容量，xl-超大容量）。你必须根据你的芯片型号选择正确的文件。例如，STM32F103VET6是大容量芯片，就选 hd.s的文件。

  • ​添加到工程​：在Keil中，右键点击 STARTUP组，选择“Add Files to Group...”，然后导航到文件位置，选择正确的启动文件并点击“Add”。这个文件是芯片上电后运行的第一段代码，至关重要。

​图16：添加“核心框架”文件——CMSIS

​

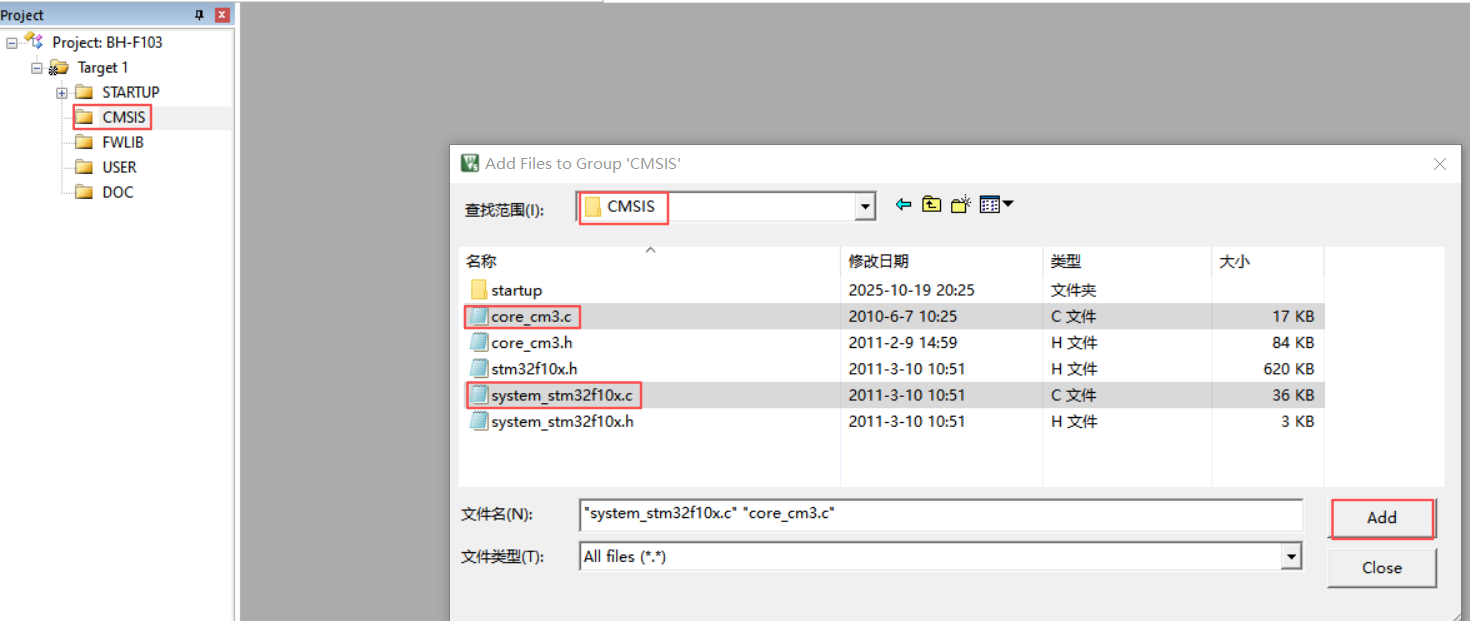

• ​图16内容​：Keil界面中，正在向 CMSIS组添加文件。对话框中选中了两个核心C文件：core_cm3.c（Cortex-M3内核支持）和 system_stm32f10x.c（芯片特定的系统初始化代码）。

• ​讲解​：CMSIS是ARM定义的微控制器软件接口标准，为芯片内核提供了一致的接口。core_cm3.c和 system_stm32f10x.c这两个文件是STM32工程运行的基础框架，必须添加到工程中。

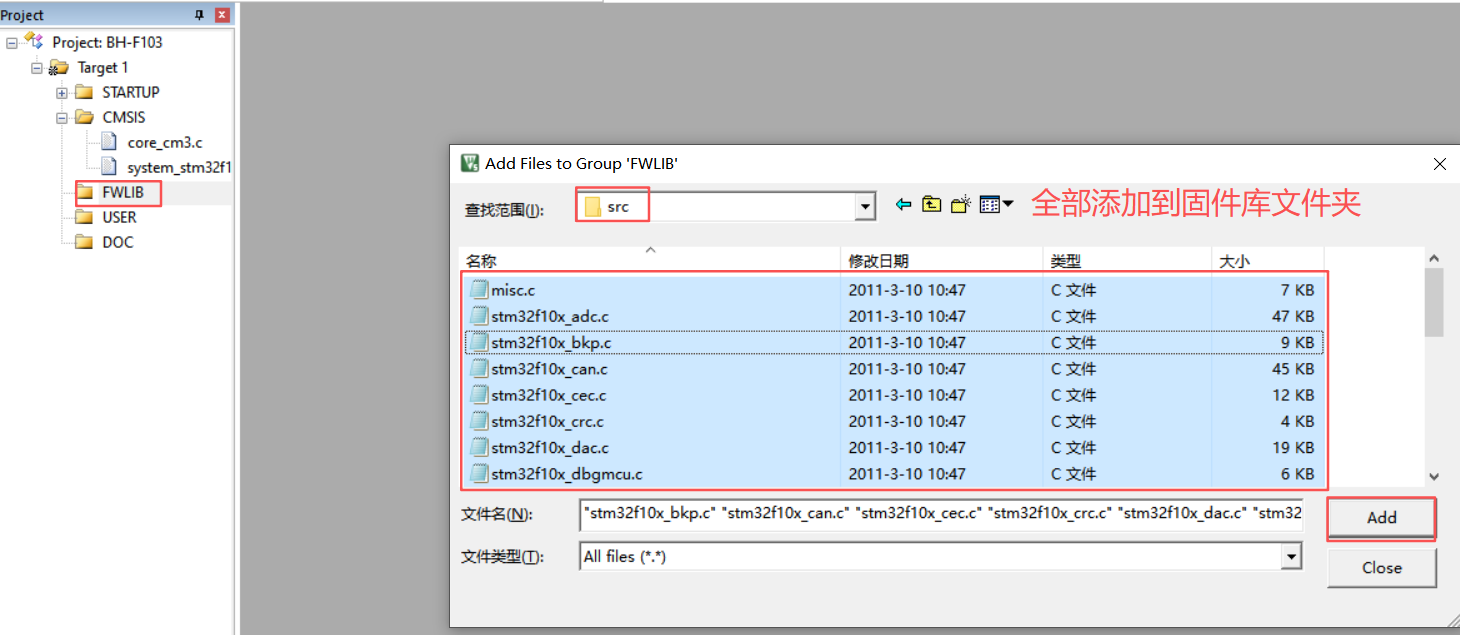

​图17：添加“功能模块”文件——外设库

​

• ​图17内容​：正在向 FWLIB组添加文件。查找范围是 src文件夹，里面列出了所有外设驱动的源文件（如 stm32f10x_adc.c, stm32f10x_gpio.c等）。

• ​讲解​：FWLIB（固件库）包含了ST官方编写的用于操作STM32所有外设（如GPIO、串口、定时器等）的函数。通常的做法是，点击“Add”按钮旁边的下拉箭头，选择“Add All files in the folder...”或按住Ctrl键全部选中，将它们一次性全部添加到工程中。编译器在最后链接时，只会将程序中实际用到的外设代码包含进来，所以全添加进去并不会增加最终程序的大小，但会给开发带来极大便利。

​图18 & 图19：添加“自定义内容”——用户文件与文档

​

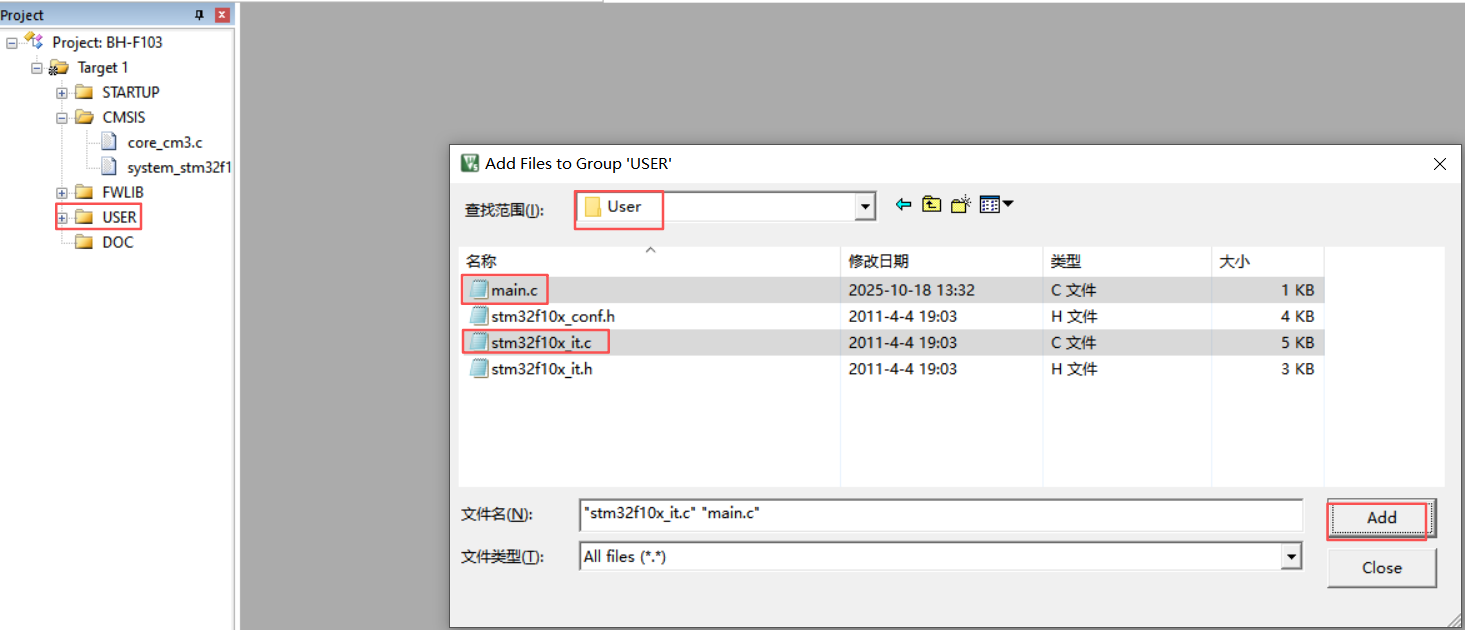

• ​图18内容​：向 USER组添加， User文件夹下的文件：main.c（主程序），stm32f10x_it.c（中断服务程序）。

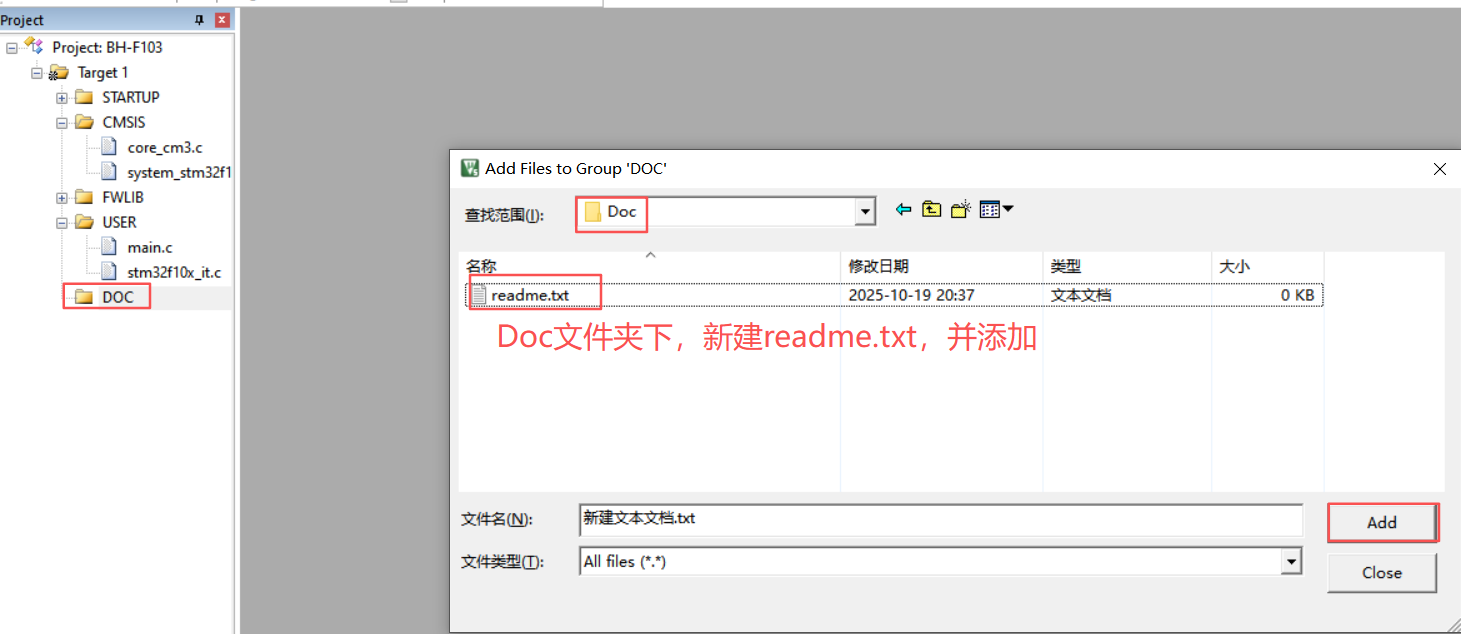

• ​图19内容​：向 DOC组添加文档。正在添加 Doc文件夹下的 readme.txt文件。

• ​讲解​：

  • ​USER组​：这里是你大展拳脚的地方。你需要将 main.c等自己编写的代码文件添加进来。stm32f10x_conf.h这个文件非常重要，用于通过宏定义开启或关闭你使用的外设，以优化编译。

  • ​DOC组​：这是一个好习惯，用于存放工程说明文档 readme.txt，可以记录工程信息、版本记录等。

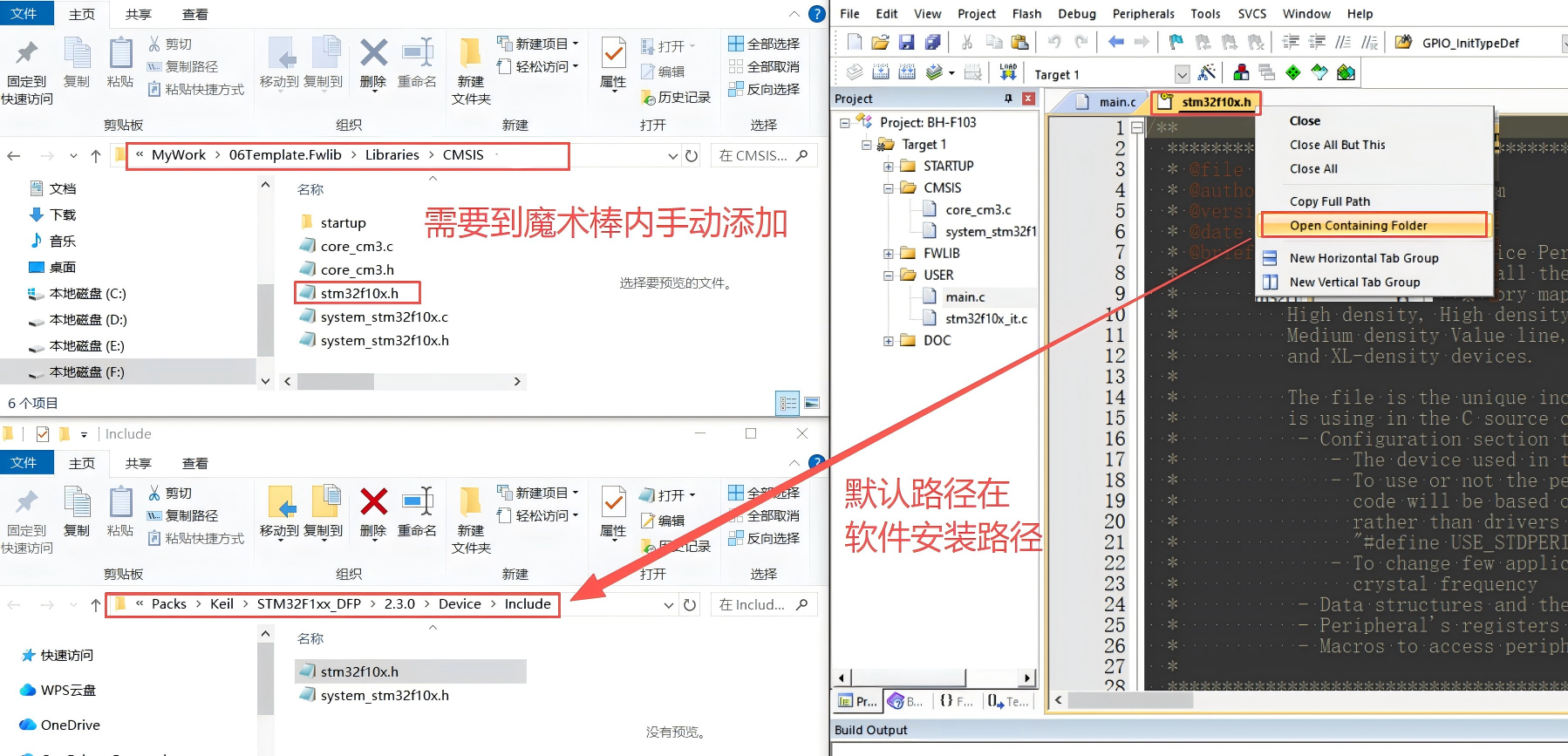

​图20：最关键的配置——“告诉编译器头文件在哪”​

​

• ​图20内容​：这张图信息量很大。它并排显示了文件资源管理器（左）和Keil的代码编辑界面（右）。代码中 #include "stm32f10x.h"这一行下方有红色波浪线报错。文件管理器展示了两个 stm32f10x.h文件路径：一个在我们自己工程的 Libraries/CMSIS下，另一个在Keil软件的安装目录下。

• ​讲解​：这是整个工程创建过程中最容易出错、也最重要的一步​！

  • ​问题​：虽然你把所有 .c源文件都添加到了工程里，但当你编写代码 #include "stm32f10x.h"时，编译器并不知道去哪里找这个头文件。因此会报错。

  • ​解决方案​：必须手动设置头文件包含路径。

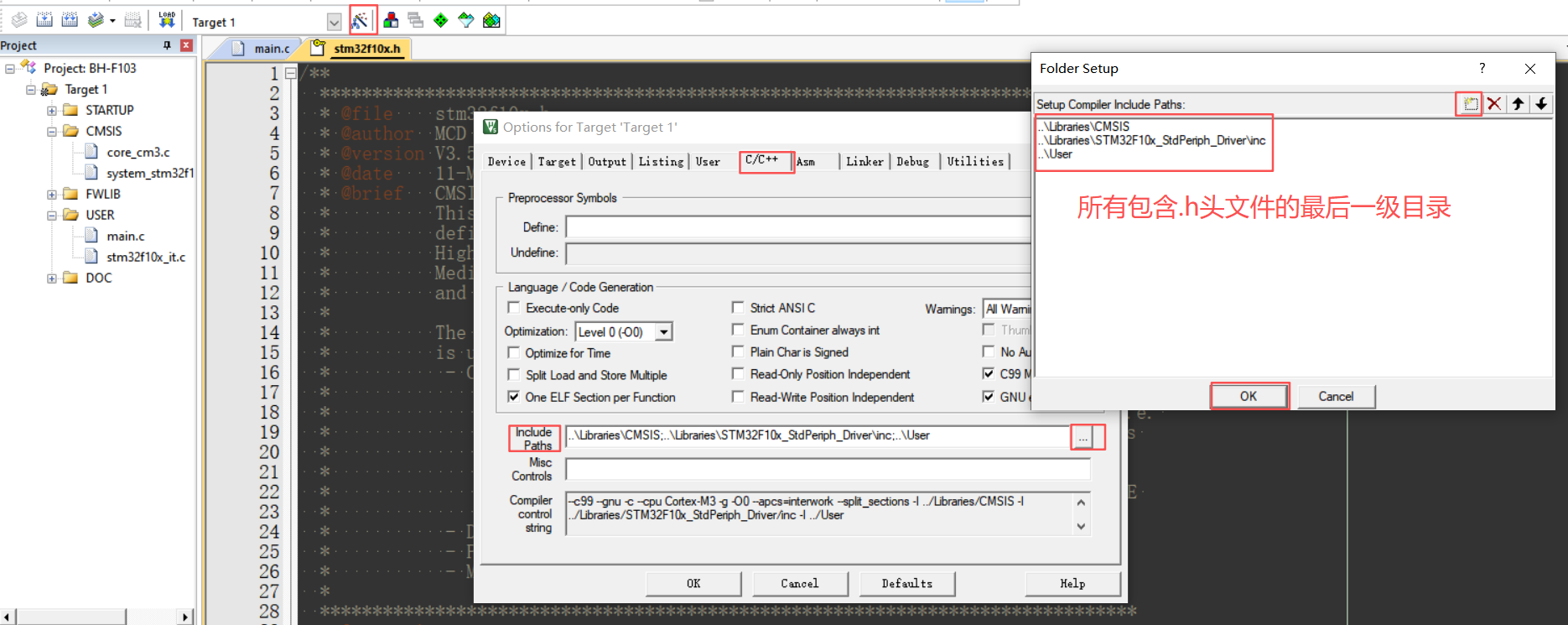

图21：设置“头文件搜索路径”——告诉编译器“.h文件在哪”​

​

• ​图解场景​：这张图展示了如何设置头文件包含路径。左侧是工程结构，右侧是“Options for Target”窗口中“C/C++”选项卡下的“Include Paths”设置界面。

• ​核心问题​：我们在代码中写 #include "stm32f10x.h"，编译器如何知道这个文件在哪个文件夹里？

• ​解决方案​：就是本图展示的操作——在“Include Paths”里添加路径。

  1. 点击“Include Paths”输入框右边的按钮，会弹出文件夹选择窗口。

  2. 将你的工程中所有存放.h头文件的文件夹路径添加进去。图中红色框标注提示，只需要添加到最后一级目录即可：

  • ..\Libraries\CMSIS（存放stm32f10x.h等核心文件）

  • ..\Libraries\STM32F10x_StdPeriph_Driver\inc（存放所有外设的头文件，如stm32f10x_gpio.h）

  • ..\User（存放你自己编写的头文件，如stm32f10x_conf.h）

这是解决 fatal error: stm32f10x.h: No such file or directory错误的唯一方法。​只要编译报错找不到头文件，第一个就要来检查这里。​​

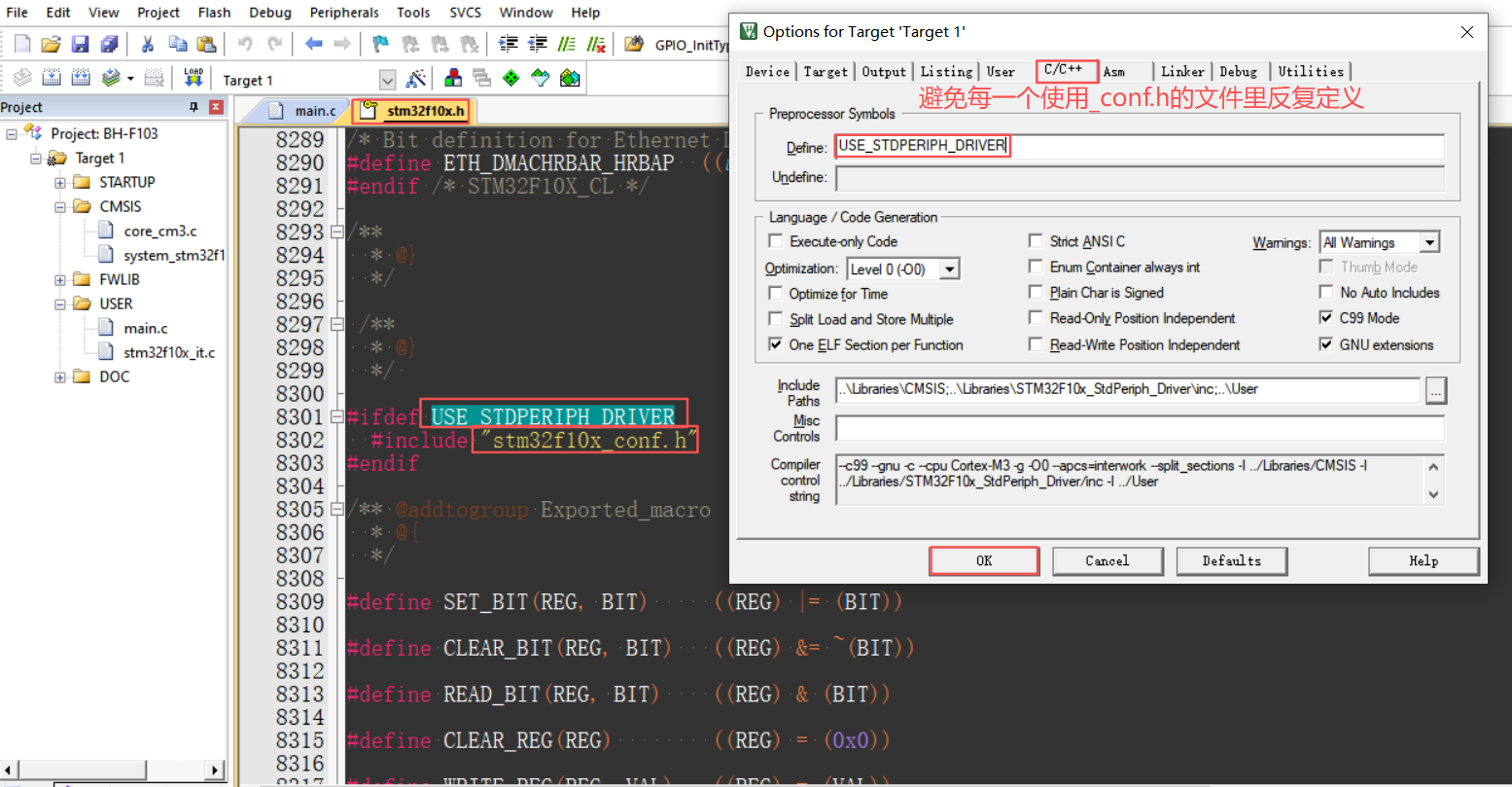

图22：定义核心宏 USE_STDPERIPH_DRIVER——启用固件库

​

• ​图解场景​：这张图并排展示了“C/C++”选项的配置界面（左）和stm32f10x.h文件中的一段代码（右）。

• ​核心代码分析​：看图片右侧的代码编辑器，在第8300行左右，有这样一段条件编译代码：

  #ifdef USE_STDPERIPH_DRIVER
    #include "stm32f10x_conf.h"
  #endif

  • ​含义​：这段代码的意思是，​只有当预定义了一个叫做 USE_STDPERIPH_DRIVER的宏时，编译器才会去包含 stm32f10x_conf.h这个文件。

  • ​重要性​：stm32f10x_conf.h是固件库的配置文件，你需要在里面开启或关闭你使用的外设。如果不定义 USE_STDPERIPH_DRIVER宏，这个配置文件就不会被包含，固件库也就无法正常使用。

• ​解决方案​：看图片左侧的“Preprocessor Symbols”下的“Define”输入框。我们在这里手动输入 USE_STDPERIPH_DRIVER。

  • 图中的中文注释“避免每一个使用conf.h的文件里反复定义”点明了这样做的好处：我们只需要在编译器全局设置中定义一次，整个工程的所有文件就都能识别到这个宏，而不需要在每个.c文件里都写一遍 #define USE_STDPERIPH_DRIVER。

​图23：定义设备型号宏（如STM32F10X_HD）——告诉库你的芯片是谁

​

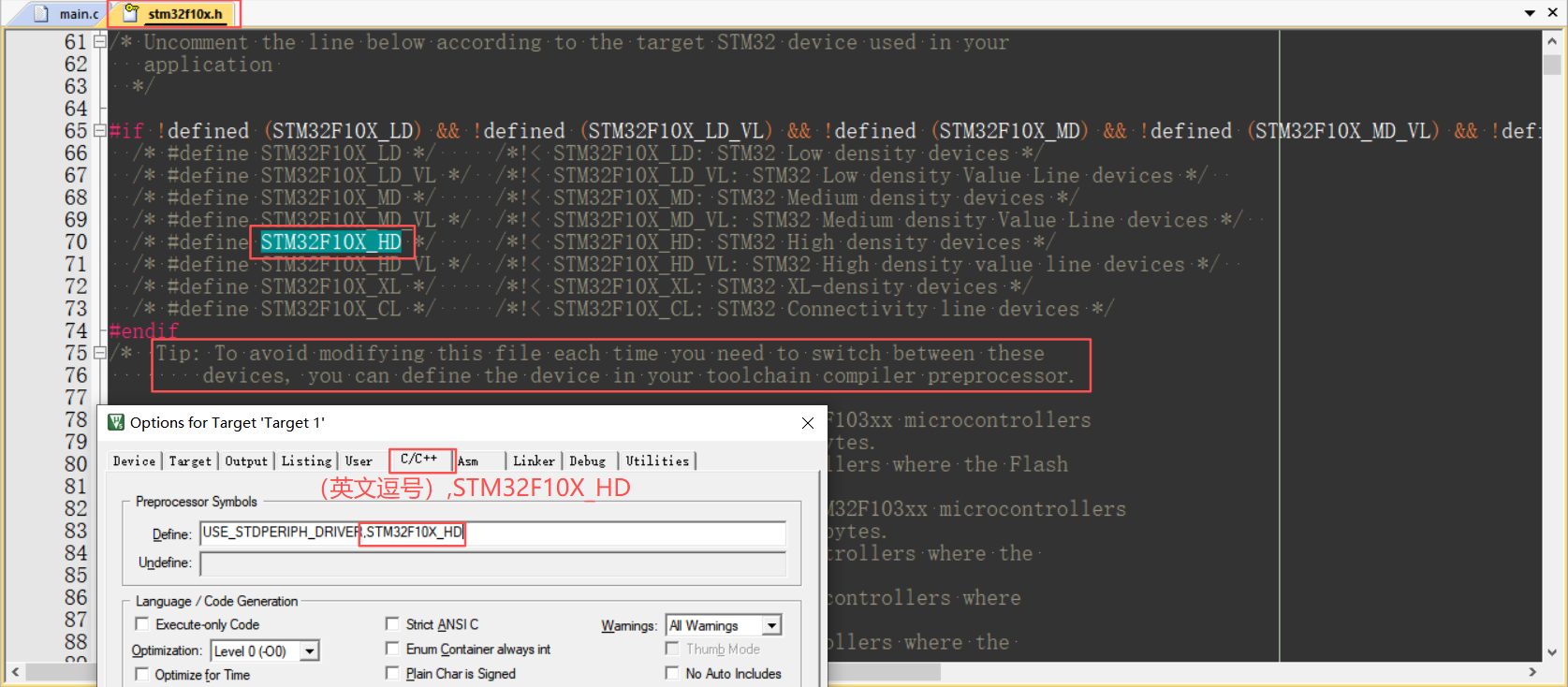

• ​图解场景​：这张图同样结合了代码（stm32f10x.h）和配置界面（“C/C++”选项卡的“Define”输入框）。

• ​核心代码分析​：看图片右侧的代码，在60多行的地方，文件本身提供了一种最直接但不推荐的方法来定义芯片型号：直接取消对应代码行的注释，例如 #define STM32F10X_HD。图片中用绿色框标出了这种方式。

• ​最佳实践​：图片下方的英文提示和红色框指出了正确的方法​：“为了避免每次切换设备时都修改此文件，你可以在编译器预处理器中定义设备宏。​”

• ​解决方案​：看图片左下角叠加的配置窗口，在“Define”输入框中，我们在之前定义的 USE_STDPERIPH_DRIVER后面，用一个英文逗号隔开，继续添加芯片型号宏，例如 STM32F10X_HD。

• ​这个宏的意义​：它告诉固件库，你使用的STM32F10x系列芯片的Flash容量等级是大容量（High Density）​。这个定义会影响芯片底层寄存器的映射和一些内存计算，​必须根据你的实际芯片型号来选择了​（LD-小容量，MD-中容量，HD-大容量，XL-超大容量）。

---

​​

好的，看来这10张新图片详细展示了在Keil环境中进行工程配置的后续关键步骤。这些步骤正是将我们准备好的“房子框架”和“建筑材料”变为一个可编译、可下载、可调试的完整工程的核心环节。

下面我将结合这些图片，为你进行详细的讲解。

---

​二、STM32工程创建后Keil环境配置图解全流程​

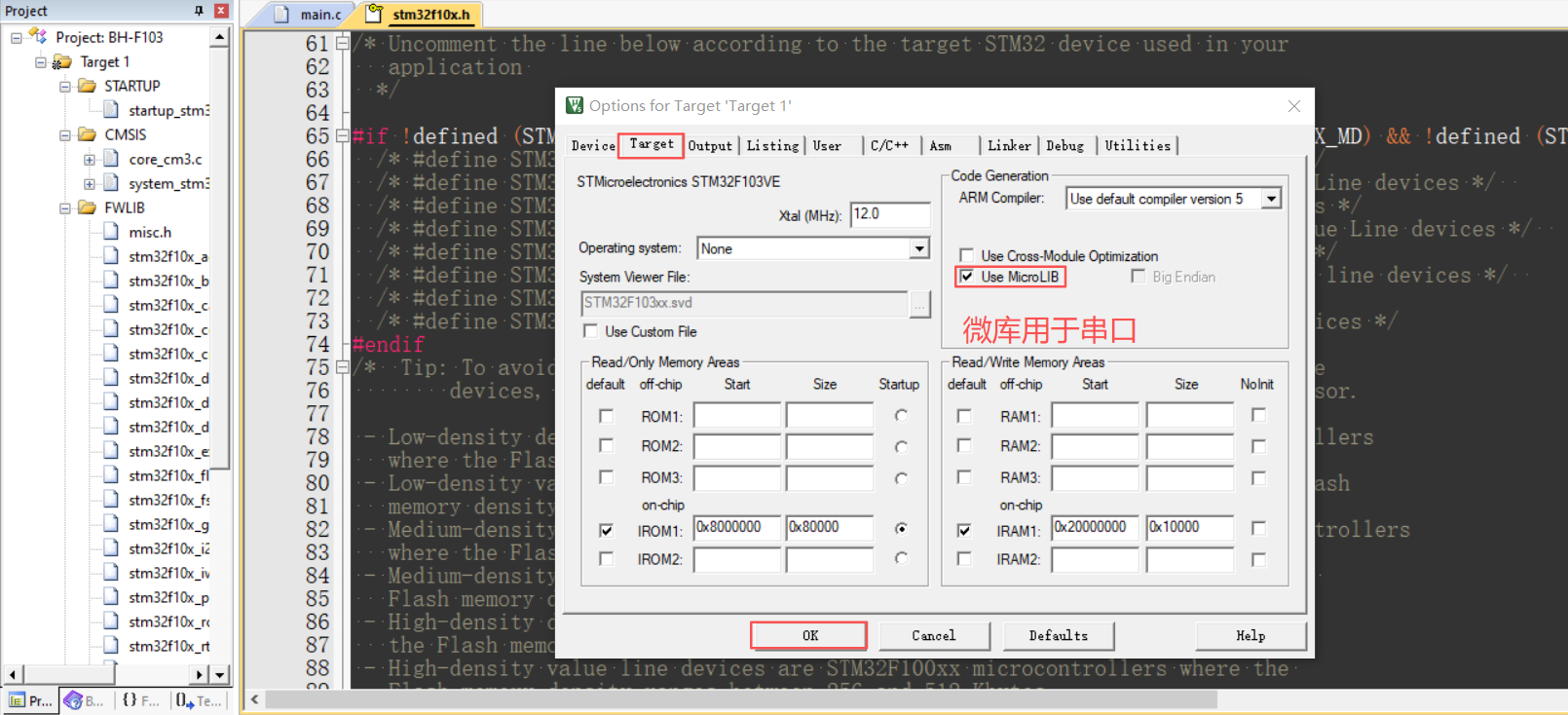

图1：Target选项卡配置——选择“地基”和“基础工具”​

​

• ​内容​：展示了“Options for Target”窗口的“Target”选项卡。

• ​关键配置讲解​：

  1. ​设备型号​：已正确选择STMicroelectronics STM32F103VE。这是工程的基础。

  2. ​晶振频率​：Xtal (MHz)设置为12.0。这个频率需要与你硬件上使用的实际晶振频率一致，它会影响串口波特率、延时函数等的计算。

  3. 必选项​：​勾选 Use MicroLIB。图中下方的中文标注“微库用于串口”点明了其核心作用：这个精简C库是后续使用printf函数通过串口打印信息的前提条件。​此项必须勾选。

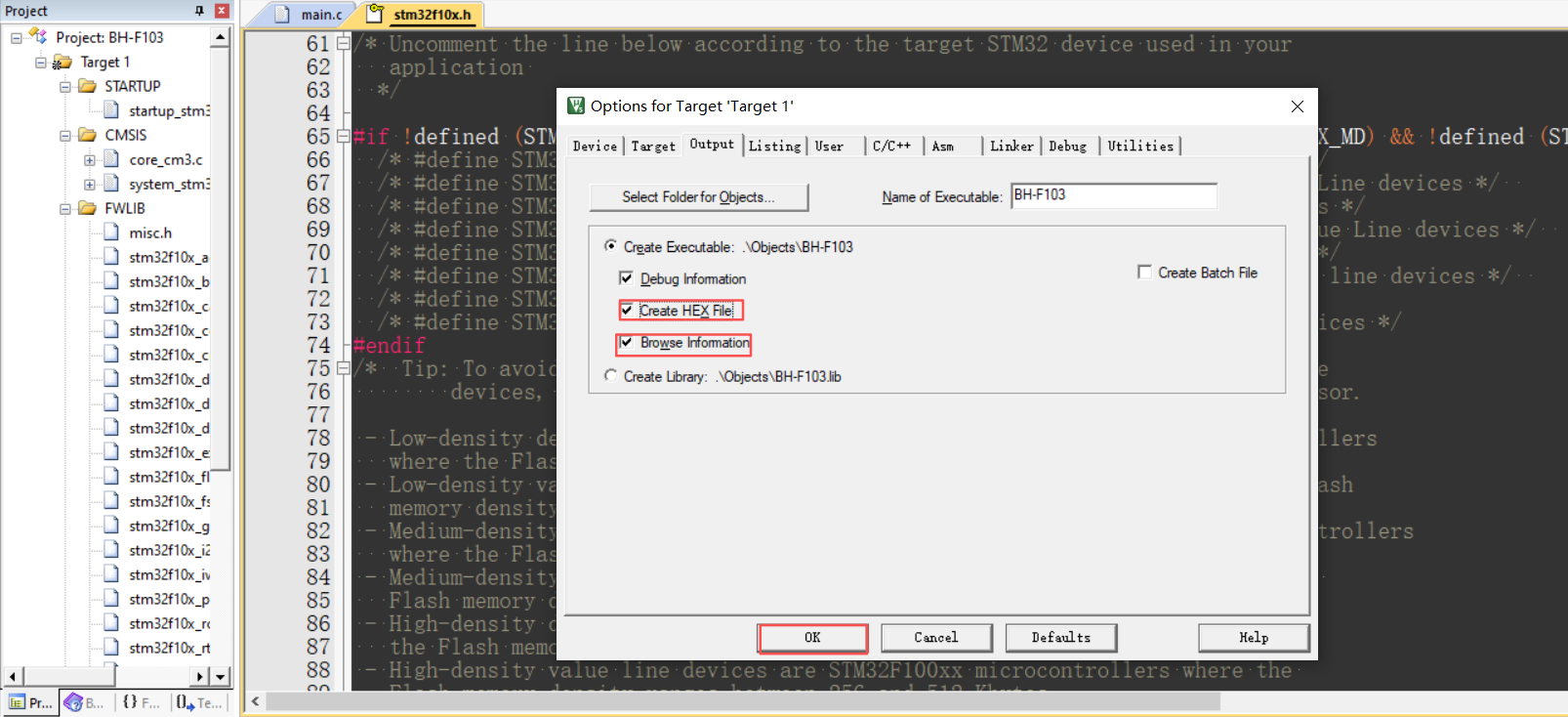

​图2：Output选项卡配置——生成“最终产品”​

​

• ​内容​：展示了“Output”选项卡。

• ​关键配置讲解​：

  1. ​必选项​：​勾选 Create HEX File。勾选后，编译器在编译成功后会生成一个.hex格式的文件，这个文件就是可以下载到STM32芯片中执行的最终程序文件。

  2. ​可选项​：勾选 Browse Information。勾选后，你可以在代码中按F12跳转到函数或变量的定义处，方便调试。这会增加编译时间，但建议勾选。

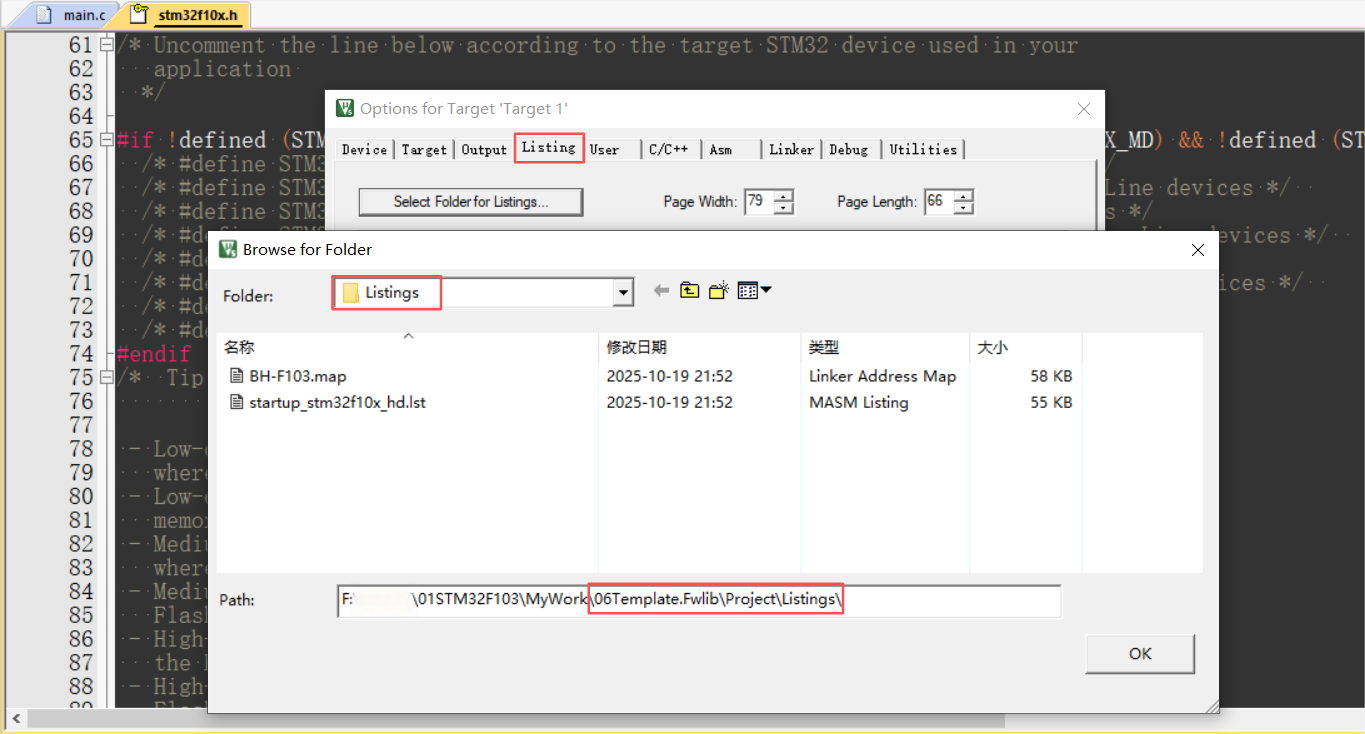

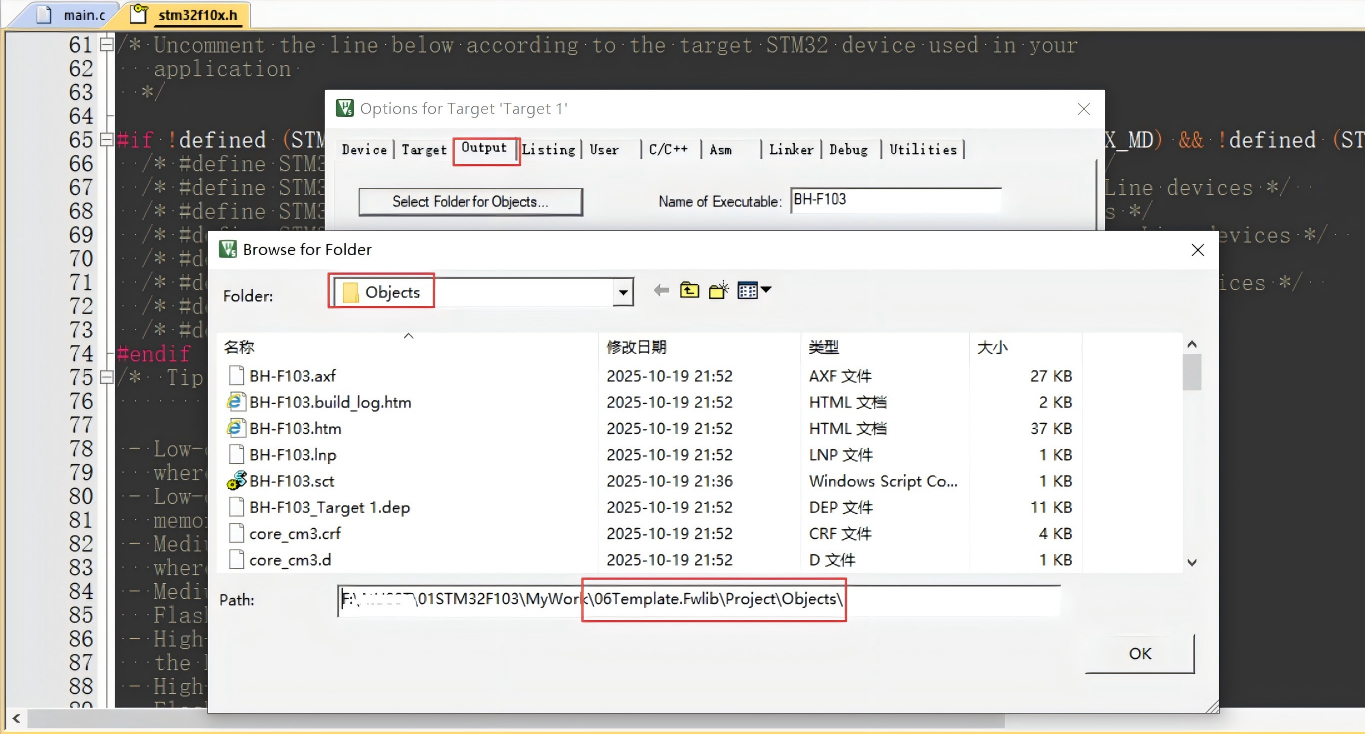

​图3 & 图4 & 图5：管理编译输出文件

​

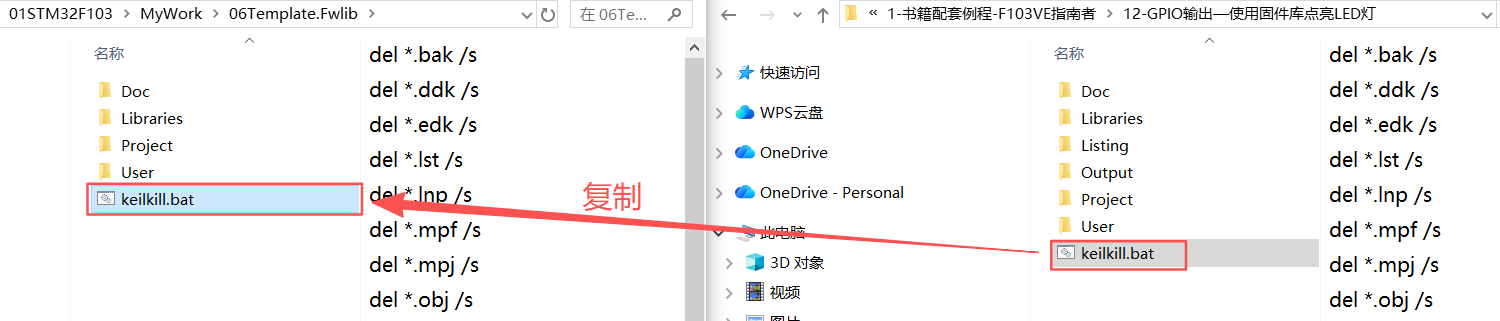

• ​内容​：图3展示了一个用于清理这些中间文件的批处理脚本keilkill.bat。这三张图展示了如何设置编译过程中产生的Objects（图4）和Listings（图5）等中间文件的存放目录。

• ​讲解​：keilkill.bat脚本（图3）则可以一键删除这些临时文件以节省空间，是一个非常实用的“清理”工具。Keil编译会产生大量临时文件。通过“Select Folder for Objects/Listings...”按钮，可以将它们集中存放在指定目录下，Output和Listings文件夹自动生成默认存放在Project文件夹下面。这样做的好处是工程结构清晰。

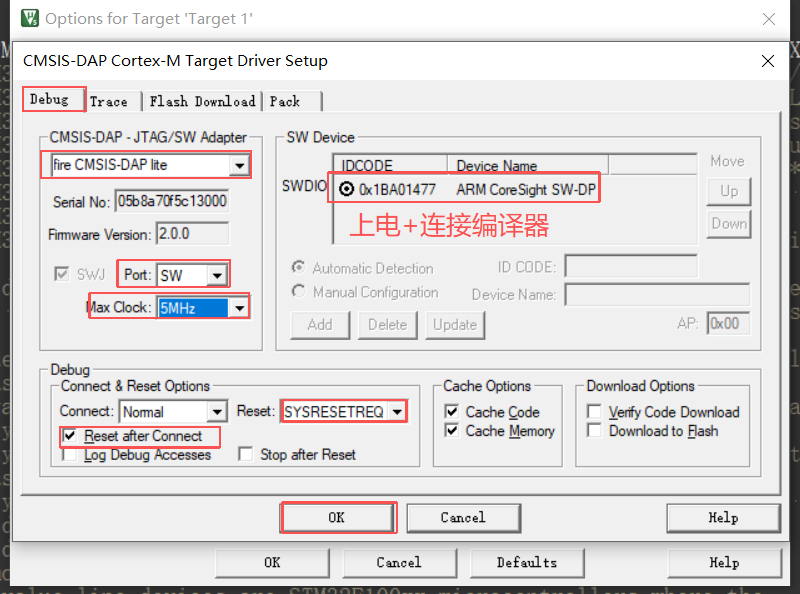

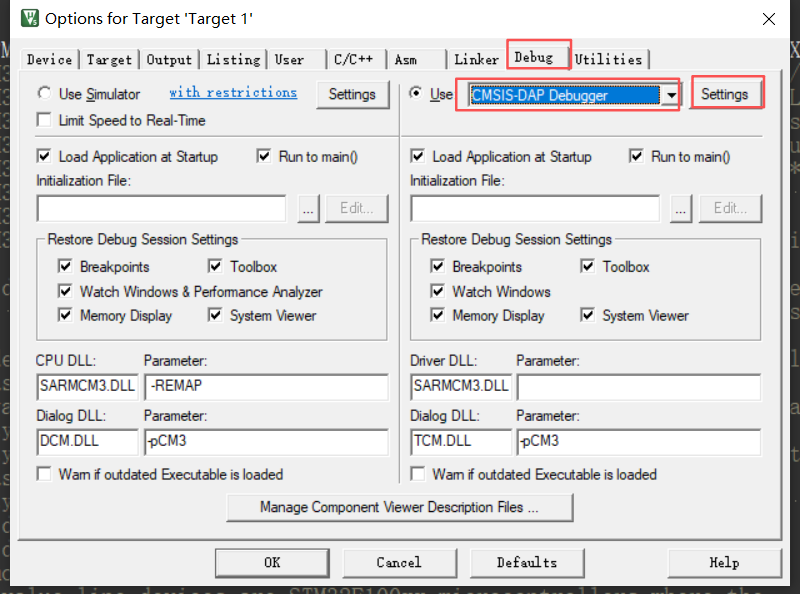

​图6 & 图7：Debug调试器配置——连接“调试桥梁”​

​

• ​内容​：图6选择调试工具，图7配置调试工具参数。

• ​关键配置讲解​：

  1. ​选择调试器​：在图6右侧，选择你的硬件仿真器，例如 CMSIS-DAP Debugger（根据你使用的实际调试工具选择）。

  2. ​配置连接​：点击Settings进入图7的界面。这里是最容易连接失败的地方。

     • ​端口​：选择 SW（最常用）。

     • ​时钟速率​：可以设置为 5MHz，如果连接不稳定可以尝试降低频率。

     • ​检查连接​：最关键的步骤！确保右下角“SW Device”列表中能识别到你的芯片，并显示一个有效的IDCODE。如果这里是空的，说明仿真器与芯片连接失败，需要检查硬件连接、驱动或电源。图中的标注“上电+连接编译器”是基本前提。

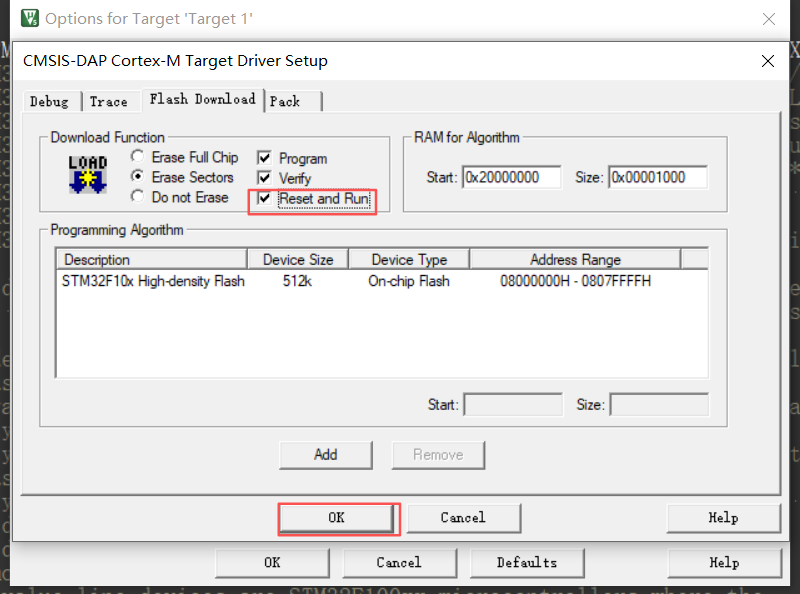

​图8：Flash Download配置——设置“程序烧录”​

​

• ​内容​：展示了“Flash Download”选项卡，用于配置程序下载到芯片闪存的行为。

• ​关键配置讲解​：

  1. ​下载算法​：在“Programming Algorithm”列表中，必须添加与你芯片型号匹配的算法。图中已添加STM32F10x High-density Flash（适用于大容量F103芯片）。如果这里为空或选错，会导致下载失败。

  2. ​重要选项​：​勾选 Reset and Run。这个选项的作用是，在程序下载完成后自动复位并运行。如果不勾选，下载后芯片会停止在复位状态，需要手动复位才能运行程序。

​图9 & 图10：编辑器个性化设置——优化“编码体验”​

​

• ​内容​：这两张图是Keil编辑器的个性化设置，与工程编译无关，但能极大提升编码舒适度。

• ​关键配置讲解​：

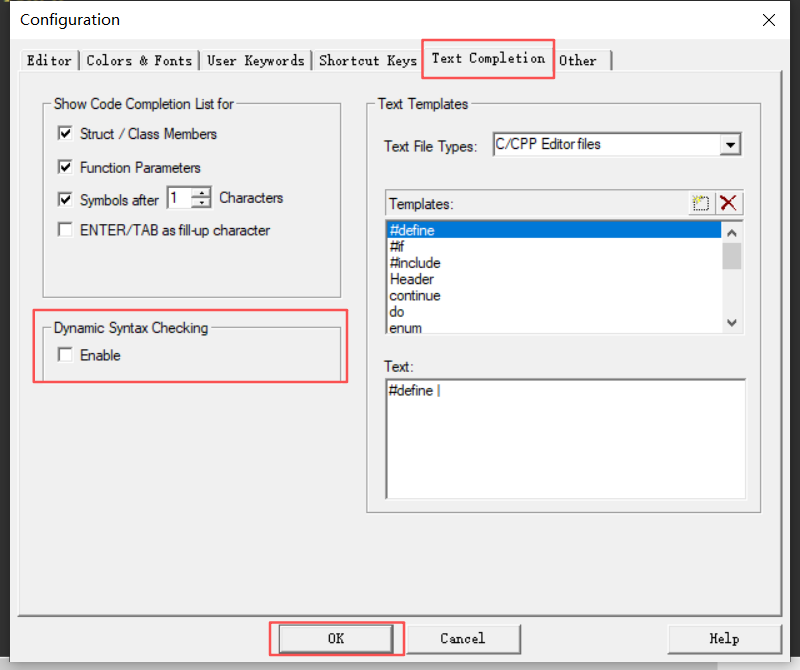

  1. ​关闭动态语法检查​：在图9的“Text Completion”中，​取消勾选 Dynamic Syntax Checking的 Enable。Keil自带的动态检查非常不准确，会产生大量烦人的红色波浪线，关闭后世界就清净了。

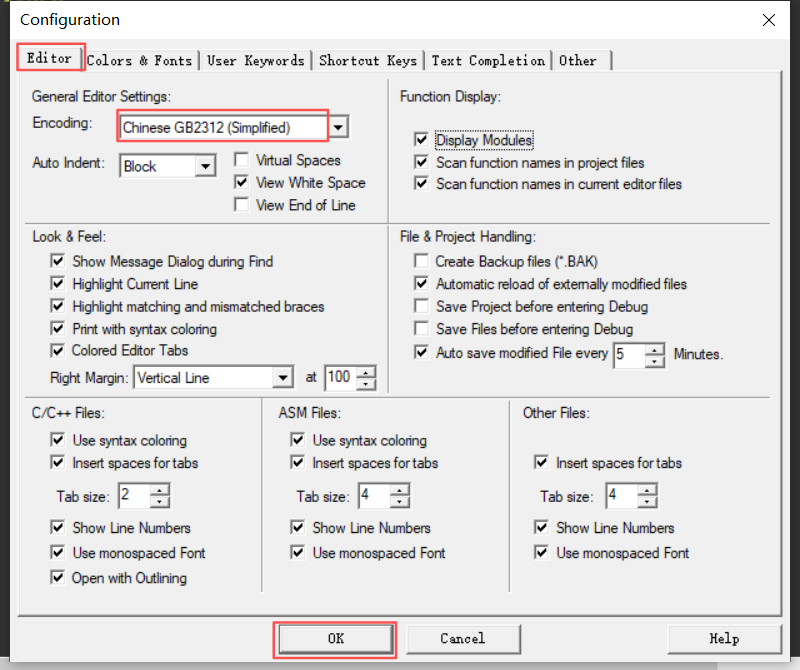

  2. ​设置中文编码​：在图10的“Editor”选项卡中，将 Encoding设置为 ​Chinese GB2312 (Simplified)。这可以完美支持中文注释和显示，并解决删除一个中文字符需要按两次删除键的问题。

---

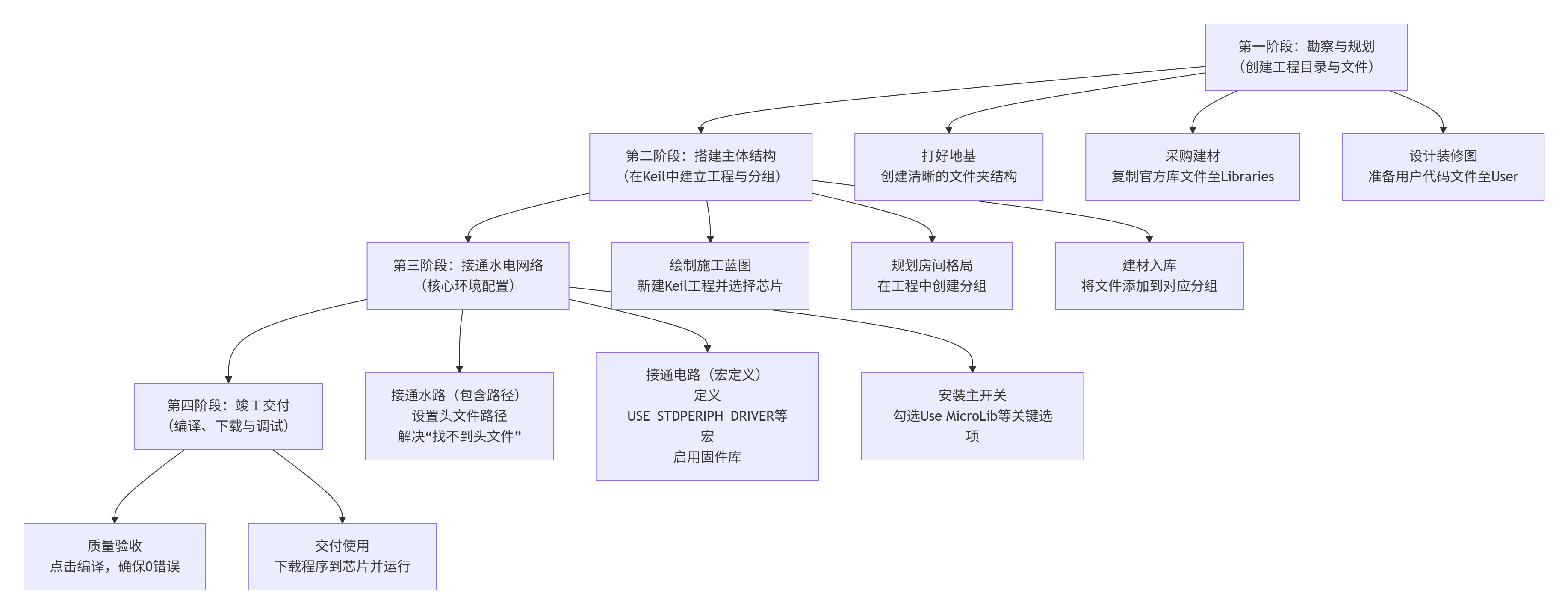

三、全流程框图注解

---

四、​STM32新手工程创建终极检查清单​

​第一阶段：准备工作——“搭好房子框架”​​

1. [ ] ​工程目录检查​

   • 是否在指定位置创建了清晰的文件夹结构？

   • Template/（工程总文件夹）

     • Project/（只放Keil工程文件.uvprojx）

     • Libraries/（存放官方固件库文件，只读，一般不修改）

     • User/（存放你自己编写的所有代码，如main.c）

     • Document/（存放说明文档readme.txt）

​第二阶段：Keil工程设置——“绘制施工蓝图”​​

1. [ ] ​芯片型号选择​

   • 新建Keil工程时，是否准确选择了你的STM32芯片具体型号？（如STM32F103VE）

   • ​陷阱​：选错型号会导致程序无法正常运行。

2. [ ] ​工程分组管理​

   • 是否在Keil工程内创建了与文件夹对应的“组”（Groups）？如：STARTUP, CMSIS, FWLIB, USER。

   • ​目的​：让工程结构清晰，便于管理。

​第三阶段：文件管理——“搬运和整理建材”​​

1. [ ] ​固件库文件复制​

   • 是否已将官方固件库中必要的文件（如CMSIS和STM32F10x_StdPeriph_Driver文件夹）复制到你自己的Libraries文件夹下？

   • ​关键​：确保工程不再依赖官方库的原始位置。

2. [ ] ​清理无用文件​

   • 是否删除了Libraries文件夹中与你开发环境无关的文件？（如针对IAR、GCC编译器的启动文件，只保留arm文件夹下的）

3. [ ] ​添加文件到Keil组​

   • 是否将以下文件添加到了Keil工程对应的组里？

   • STARTUP组：添加正确的启动文件（startup_stm32f10x_xx.s，根据芯片容量选ld/md/hd）。

   • CMSIS组：添加core_cm3.c和system_stm32f10x.c。

   • FWLIB组：添加Libraries/STM32F10x_StdPeriph_Driver/src/下的所有.c文件。

   • USER组：添加你自己User/文件夹下的main.c， stm32f10x_it.c等。

​第四阶段：核心配置——“最关键的两步，90%的错误由此产生！”​​

1. [ ] ​头文件路径设置（重中之重！）​​

   • 点击魔术棒 Option for Target-> C/C++选项卡。

   • 是否在 Include Paths中添加了以下三个路径？（路径指向的是文件夹，不是文件）

     • ../Libraries/CMSIS

     • ../Libraries/STM32F10x_StdPeriph_Driver/inc

     • ../User

   • ​症状​：如果漏掉，编译会报错 fatal error: stm32f10x.h file not found。

2. [ ] ​预定义宏设置（同样重要！）​​

   • 在同一个 C/C++选项卡的 Define输入框中，是否用英文逗号分隔，添加了以下两个宏？

     • USE_STDPERIPH_DRIVER（启用固件库，没有它库函数无效）

     • STM32F10X_HD（根据你的芯片容量选择，HD为大容量，还有MD, LD, XL）

   • ​症状​：如果漏掉或写错，编译可能通过，但程序运行会异常或外设无法使用。

​第五阶段：编译与调试——“收尾工作”​​

1. [ ] ​Target选项卡必选项​

   • 是否勾选了 Use MicroLIB？​​（必须勾选，否则后续串口printf无法使用）​​

2. [ ] ​Output选项卡必选项​

   • 是否勾选了 Create HEX File？​​（必须勾选，才能生成可下载到芯片的文件）​​

3. [ ] ​Debug仿真器配置​

   • Debug选项卡中，是否选择了你的仿真器（如CMSIS-DAP）？

   • 点击 Settings，确认能否识别到设备，端口是否设置为SW，速率是否合理（如5MHz）。

   • Flash Download选项卡中，是否勾选了 Reset and Run？​​（建议勾选，下载后自动运行程序）​​

4. [ ] ​首次编译​

   • 点击Build（小锤子）进行编译。

   • ​目标​：出现 0 Error(s)。有少量警告（Warning）可以暂时忽略。

   • ​如果报错​：90%的概率是第7步和第8步没做对，请返回仔细检查！

5. [ ] ​下载与调试​

   • 点击Load（向下箭头）下载程序到芯片。

   • 按F12键尝试跳转到函数定义，测试调试功能是否正常。​
