一、RS232
RS232(全称Recommended Standard 232)是串行数据传输的标准,由美国电子工业协会(EIA)于1962年提出,至今仍是计算机和电子领域应用最广泛、最持久的串行接口之一。

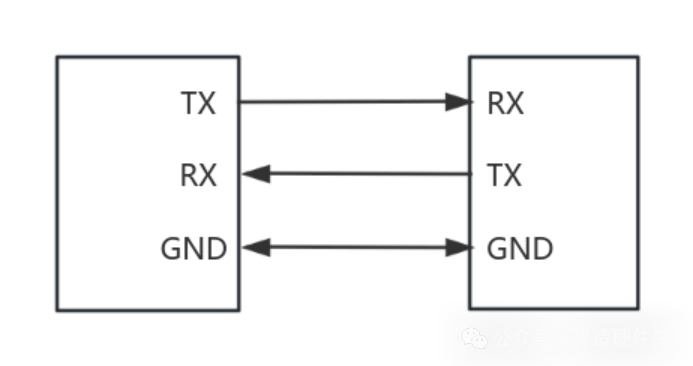

适合远距离数据通讯,但传输速率较低。属于全双工,一根信号线接收,一根信号线发送。常用于两个设备的信息交换。

电平标准:
逻辑“1”:电平范围为 -3V至-15V(负电平)。
逻辑“0”:电平范围为 +3V至+15V(正电平)。
不确定区域:电压在±3V之间被视为不确定区域,信号在此范围内可能会受到噪声影响而导致误判。
二、硬件连接

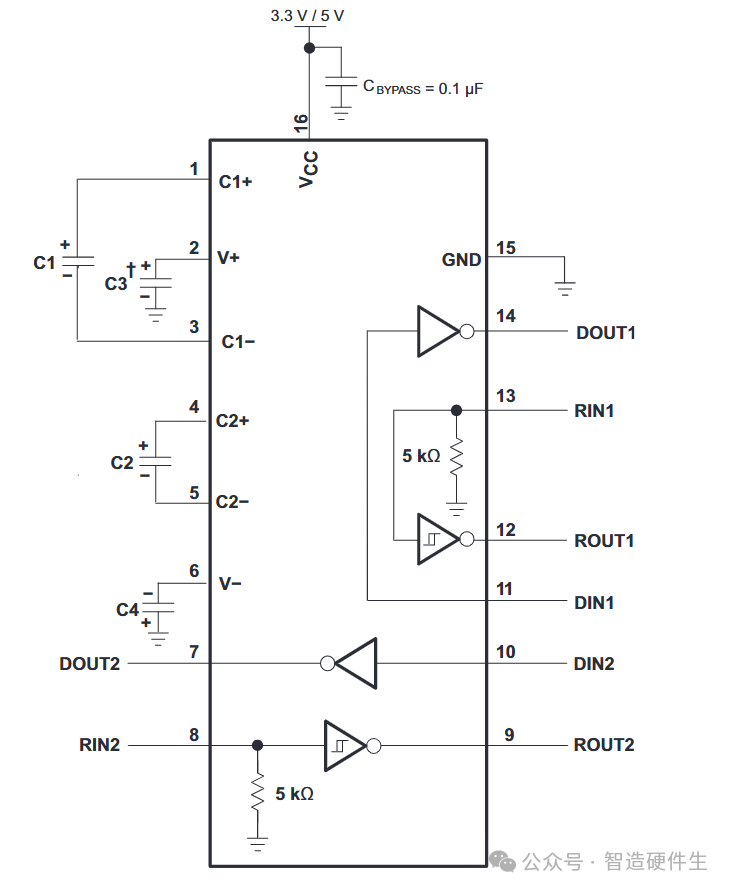

TTL电平转换RS232电平芯片:本文使用的是TID的MAX3232,MAX3232具有两路接收器和两路驱动器,供电电压为3V至5V,外接4个0.1uF电容。

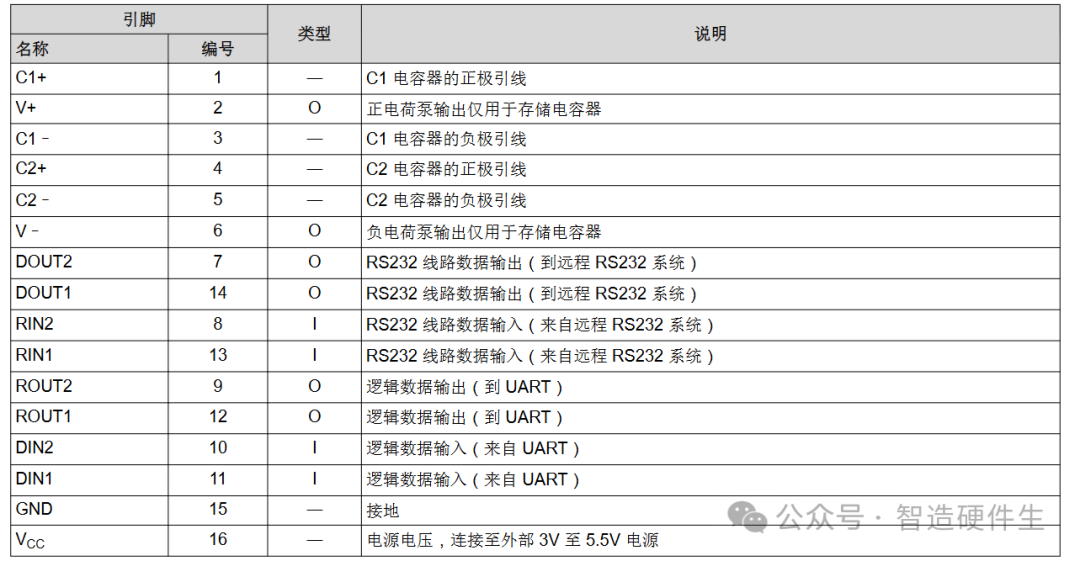

引脚图如下:

电源:
1~6脚,主要用于±10电源的产生,提供RS232串口电平的需要,电容的大小根据硬件连接不同而改变。
RS232 驱动器:
两个驱动器将标准逻辑电平连接到 RS232 电平。两个 DIN 输入都必须为有效高电平或低电平。
RS232 接收器:
两个接收器将 RS232 电平连接到标准逻辑电平。开路输入将导致 ROUT 上的高输出。每个 RIN 输入都包括一个内部标准 RS232 负载。

C3 可连接至 VCC 或 GND
