基于STM32的PWM控制与多任务调度系统设计与实战

PWM（脉冲宽度调制）技术详解

1. PWM基本概念

1.1 什么是PWM

PWM（Pulse Width Modulation，脉冲宽度调制）是一种通过数字信号模拟模拟信号的技术。它通过改变脉冲的宽度（占空比）来控制平均电压值，而不改变脉冲的频率。

1.2 PWM关键参数

• 频率（Frequency）：PWM信号完整周期的重复速率
• 周期（Period）：一个完整PWM波形的时间长度
• 占空比（Duty Cycle）：高电平时间占整个周期的百分比
• 脉冲宽度（Pulse Width）：高电平持续的时间

2. PWM工作原理

2.1 基本原理

一个PWM周期：
┌─────────────────┐
│                 │
│   高电平时间    │   低电平时间
│   (Ton)         │   (Toff)
└─────────────────┘
←───── 周期(T) ────→

占空比 = (Ton / T) × 100%

2.2 PWM控制模拟量原理

通过改变占空比，可以控制负载上的平均电压：

• 占空比0%：平均电压为0V
• 占空比50%：平均电压为电源电压的一半
• 占空比100%：平均电压等于电源电压

3. STM32中的PWM实现

3.1 STM32定时器PWM模式

STM32的通用定时器（TIM2-TIM5）和高级定时器都支持PWM输出。

3.2 关键寄存器

• ARR（Auto-Reload Register）：决定PWM周期
• CCR（Capture/Compare Register）：决定PWM占空比
• PSC（Prescaler）：时钟预分频器

3.3 PWM频率计算

定时器时钟 = 系统时钟 / (PSC + 1)
PWM频率 = 定时器时钟 / (ARR + 1)

在我们的代码中：

• 系统时钟 = 72MHz
• PSC = 71 → 定时器时钟 = 72MHz / 72 = 1MHz
• ARR = 999 → PWM频率 = 1MHz / 1000 = 1kHz

3.4 PWM占空比计算

占空比 = (CCR / (ARR + 1)) × 100%

在我们的代码中，ARR=999，所以：

• CCR = 0 → 占空比0%
• CCR = 500 → 占空比50%
• CCR = 999 → 占空比100%

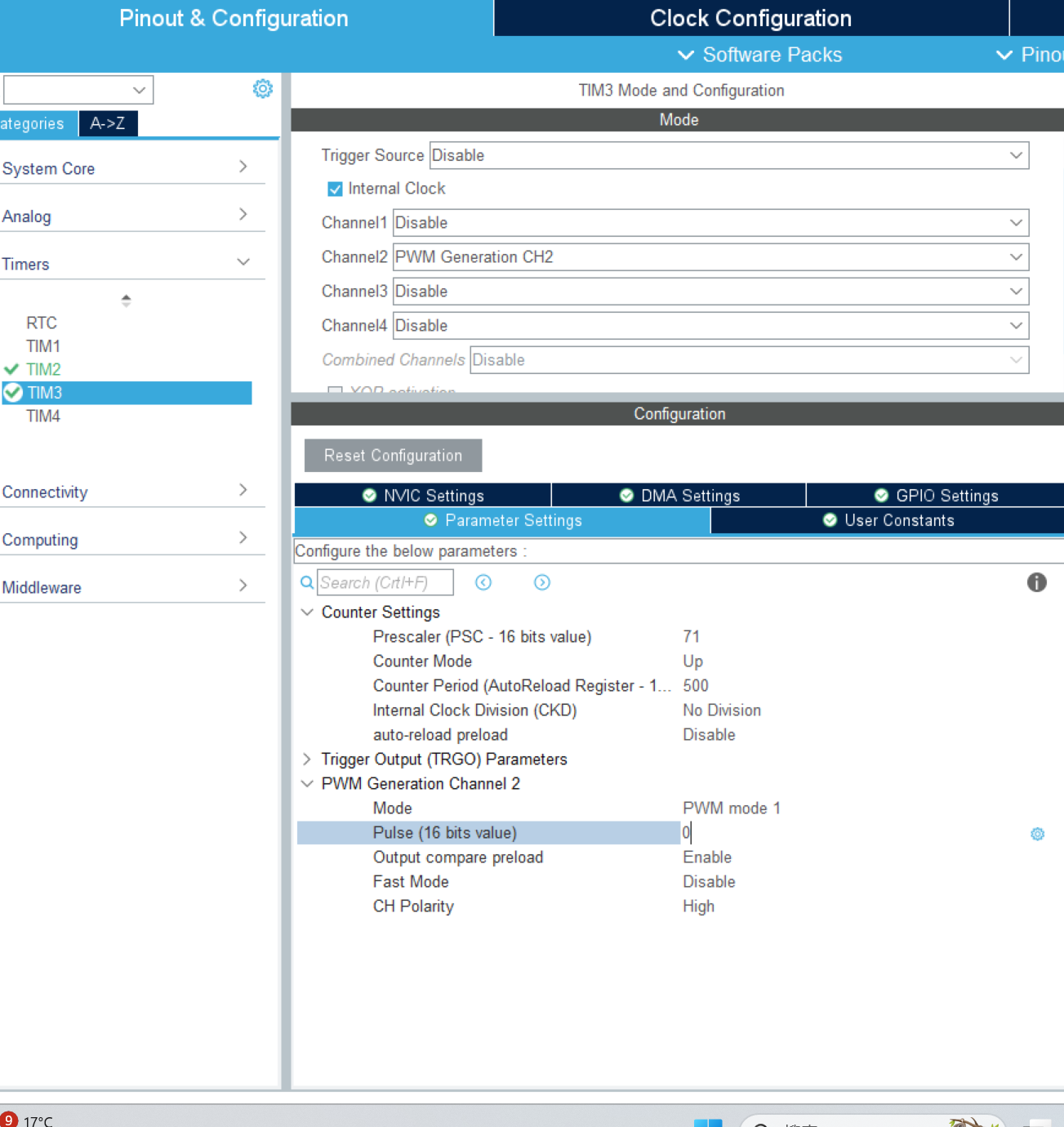

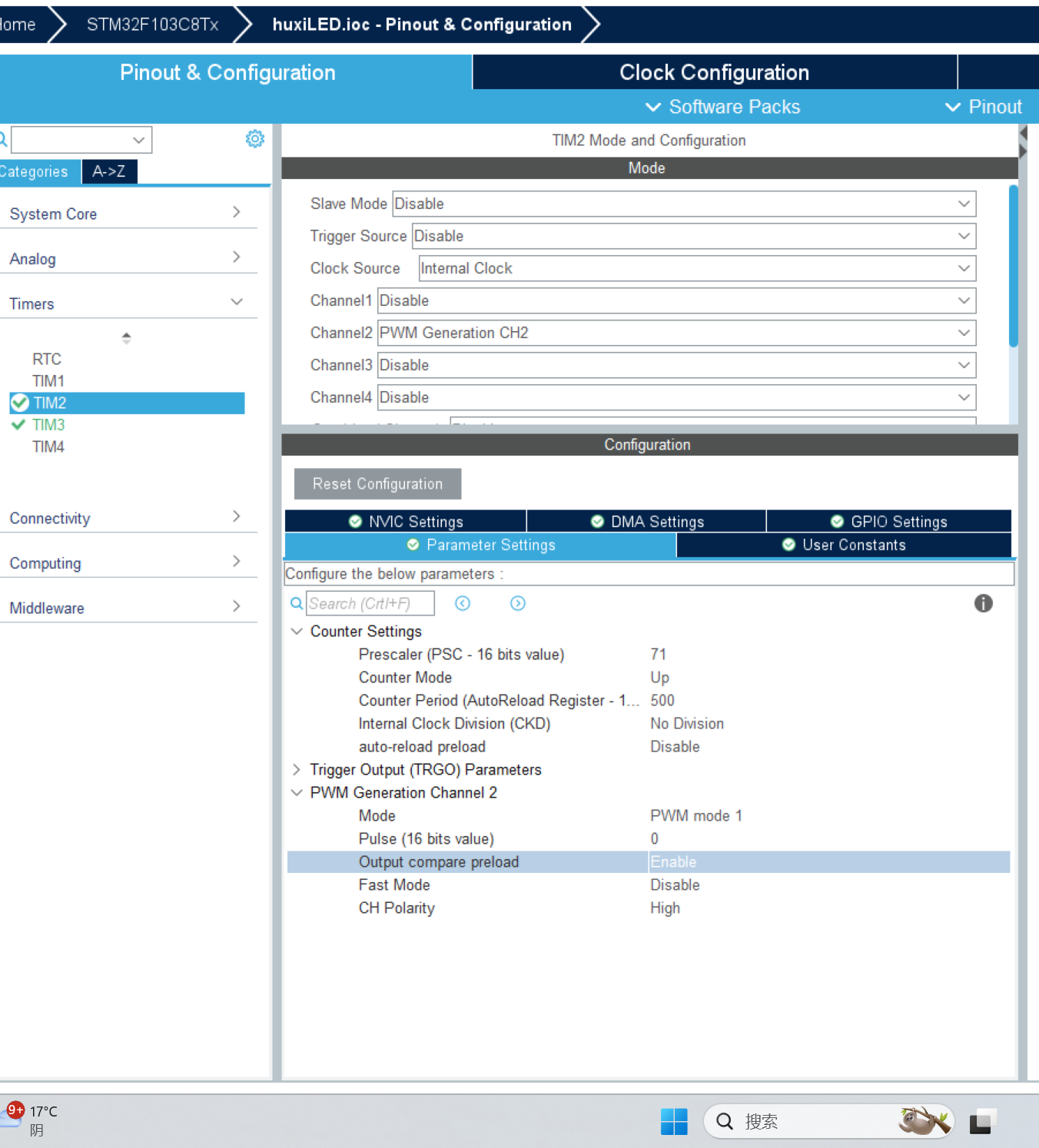

4. STM32CubeMX中PWM配置详解

4.1 定时器配置步骤

1. 选择定时器：TIM3用于PA1，TIM2/TIM3备用
2. 时钟源：内部时钟
3. 通道配置：PWM Generation CH2
4. 参数设置：
   • Prescaler：71
   • Counter Period：999
   • Pulse：初始占空比
   • CH Polarity：High/Low

5. 选择定时器：TIM3用于PA1，TIM2/TIM3备用
6. 时钟源：内部时钟
7. 通道配置：PWM Generation CH3
8. 参数设置：
   • Prescaler：71
   • Counter Period：999
   • Pulse：初始占空比
   • CH Polarity：High/Low

4.2 引脚配置

• PA1：TIM3_CH1，支持硬件PWM
• PC13：通常不支持硬件PWM，需要软件模拟

5. 硬件PWM vs 软件PWM

5.1 硬件PWM（TIM3控制PA1）

优点：

• 精度高，稳定性好
• 不占用CPU资源
• 频率和占空比精确可控

实现方式：

HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, pulse_value);

5.2 软件PWM（控制PC13）

优点：

• 可在任何GPIO上实现
• 配置简单

缺点：

• 占用CPU资源
• 精度和稳定性较差

实现方式：

// 软件PWM计数器
static uint32_t pwm_counter = 0;

// 在主循环中
if(pwm_counter < target_pulse) {
    HAL_GPIO_WritePin(GPIOx, GPIO_PIN_x, LED_ON);
} else {
    HAL_GPIO_WritePin(GPIOx, GPIO_PIN_x, LED_OFF);
}
pwm_counter = (pwm_counter + 1) % PWM_PERIOD;

6. 呼吸灯算法实现

6.1 线性呼吸算法

// 呼吸灯核心算法
pulse += direction * step;

if(pulse >= MAX_VALUE) {
    pulse = MAX_VALUE;
    direction = -1;  // 改为递减
} else if(pulse <= MIN_VALUE) {
    pulse = MIN_VALUE;
    direction = 1;   // 改为递增
}

6.2 呼吸灯效果调节

• 步长（step）：控制亮度变化速度
• 延时时间：控制呼吸周期
• 最大/最小值：控制亮度范围

结果展示

视频

标题STM32多任务并发实现方案

1. 项目概述

本项目基于STM32微控制器，使用硬件定时器实现多任务并发功能，同时完成两个周期性任务：

• 任务1：每隔5秒从串口发送"hello windows!"
• 任务2：每隔2秒控制LED灯周期性闪烁

2. STM32CubeMX详细配置步骤

2.1 创建新项目

1. 打开STM32CubeMX，点击"New Project"
2. 选择对应的STM32系列芯片（如STM32F103C8T6）
3. 在Pinout视图中开始配置引脚

2.2 系统核心配置

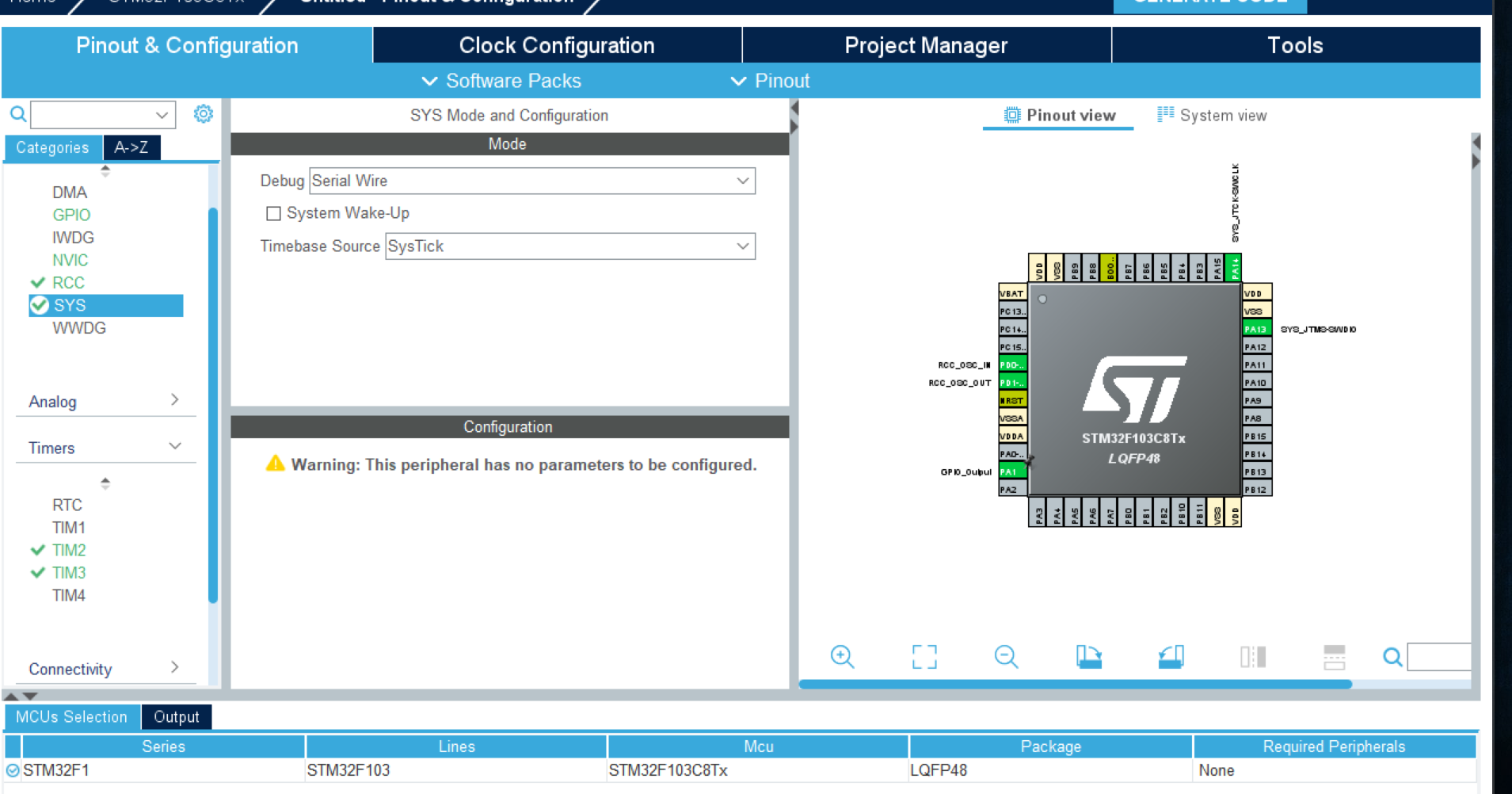

1. SYS配置：
   • Debug: Serial Wire（用于SWD调试）
   • Timebase Source: SysTick（保持默认）

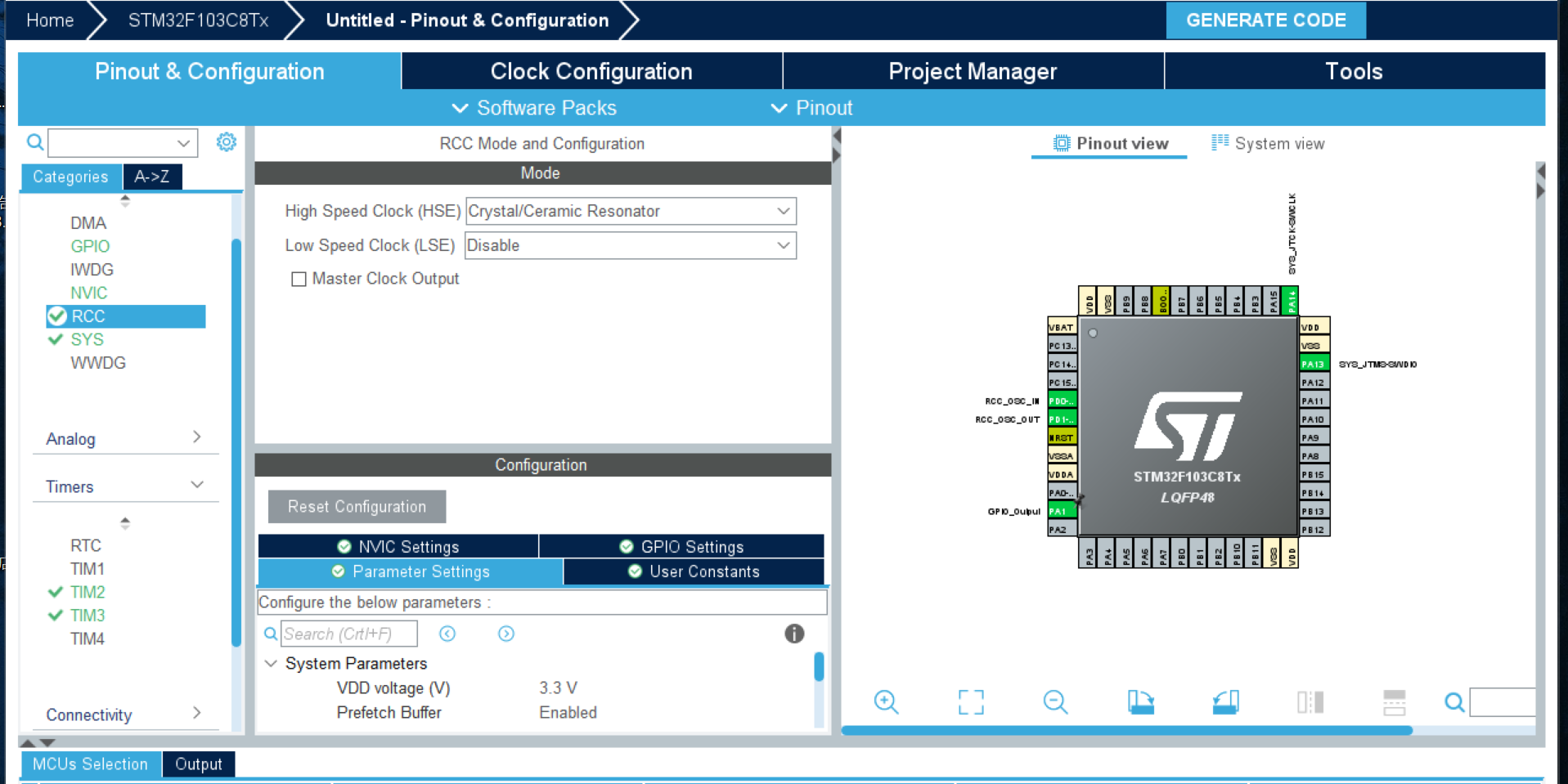

2. RCC配置：
   • High Speed Clock (HSE): Crystal/Ceramic Resonator
   • 启用外部高速时钟

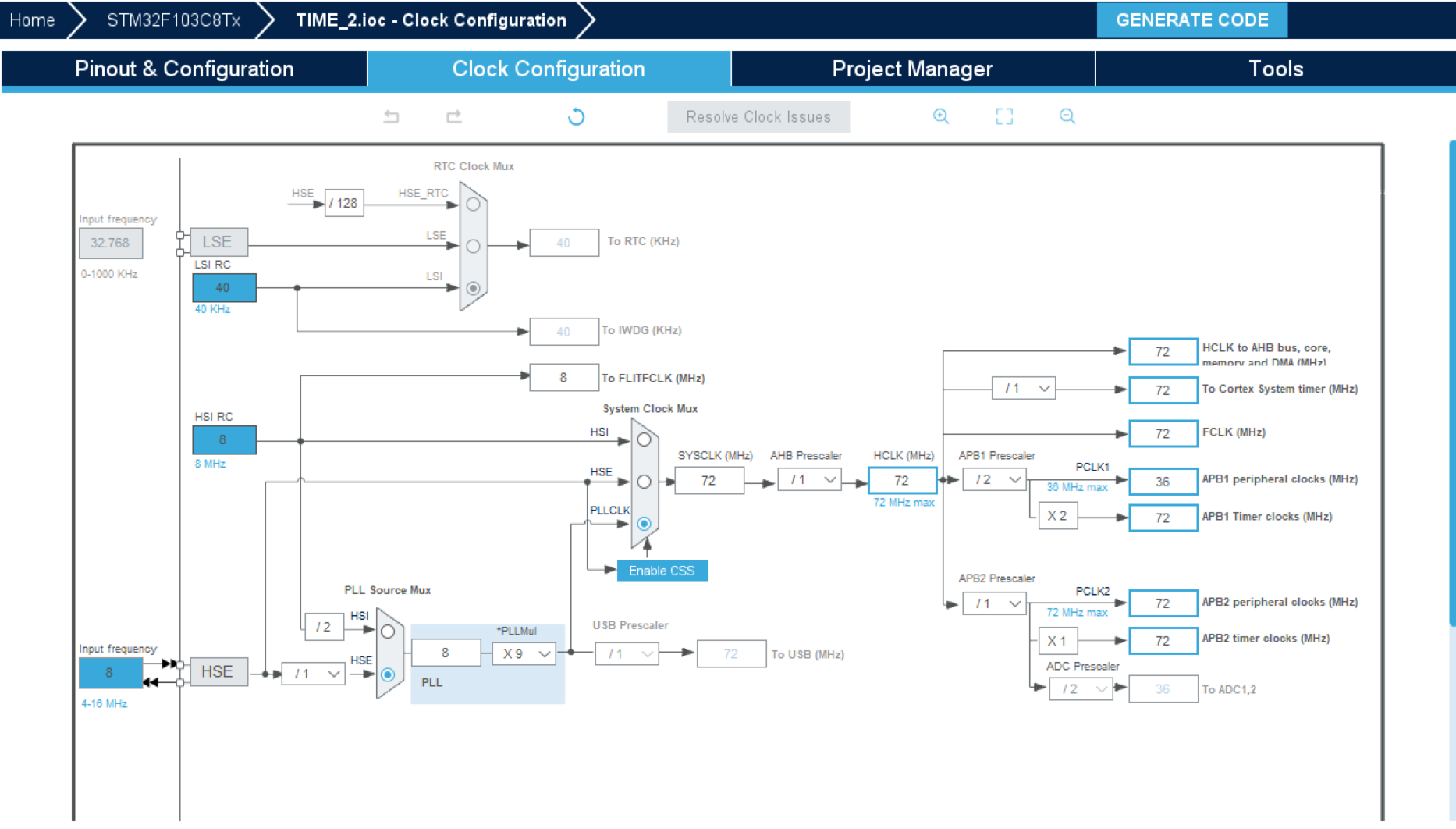

3. 时钟树配置：
   • HSE输入频率：8MHz
   • PLL倍频设置：×9
   • 系统时钟：72MHz
   • AHB预分频器：1
   • APB1预分频器：2（36MHz）
   • APB2预分频器：1（72MHz）


2.3 外设配置

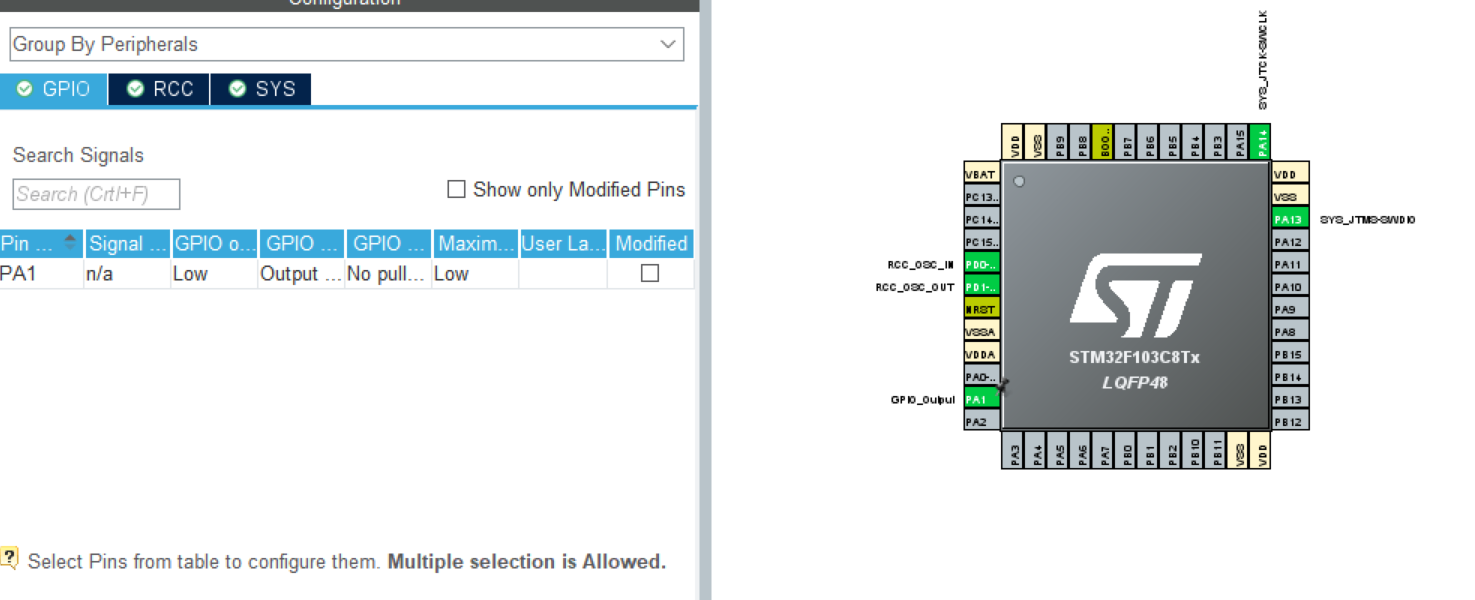

GPIO配置

1. 找到PA1引脚（或其他可用GPIO）我选择的是PA1
2. 设置为GPIO_Output
3. 配置如下：
   • GPIO output level: Low
   • GPIO mode: Output Push Pull
   • GPIO Pull-up/Pull-down: No pull-up and no pull-down
   • Maximum output speed: Low

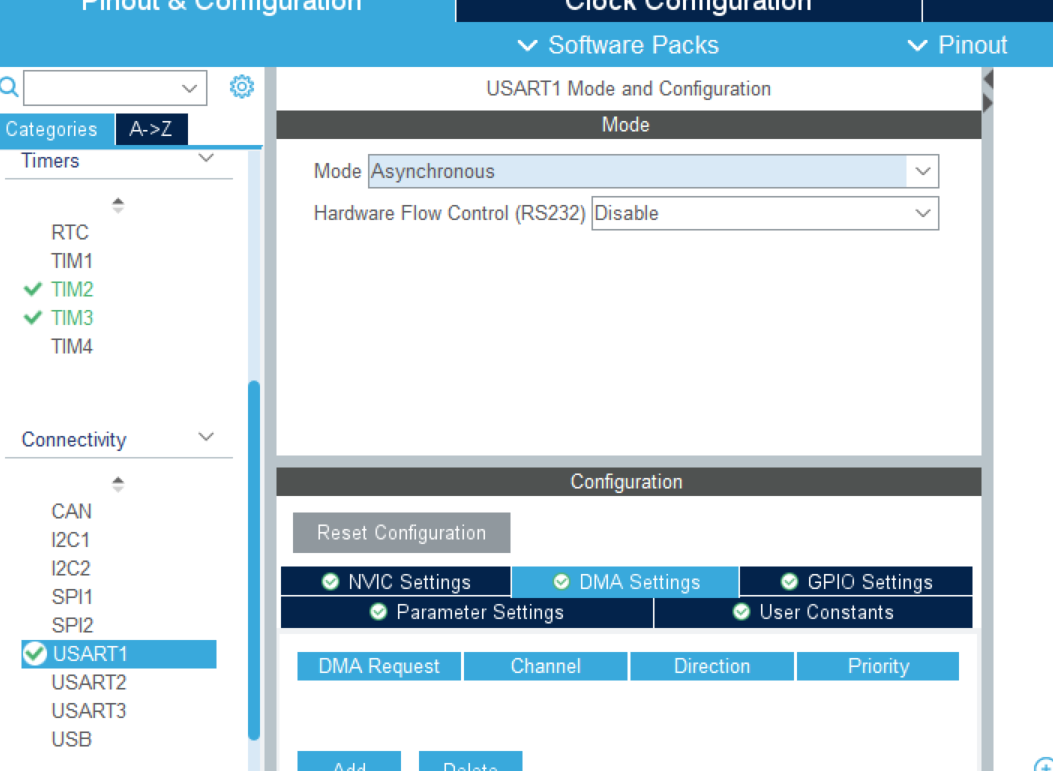

USART配置

1. 选择USART1
2. 模式：Asynchronous
3. 基本参数：
   • Baud Rate: 115200
   • Word Length: 8 Bits
   • Parity: None
   • Stop Bits: 1
   • Over Sampling: 16 Samples

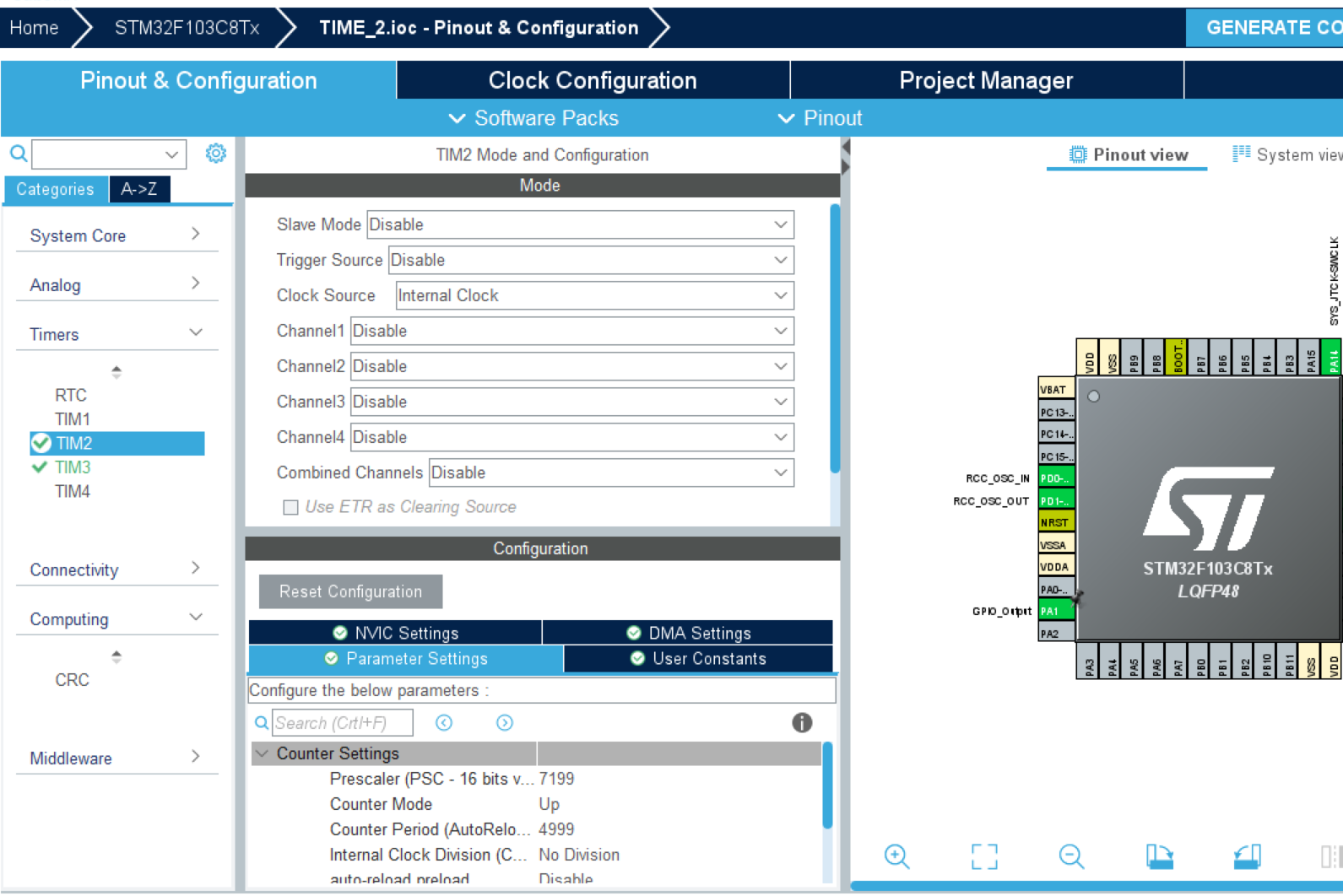

TIM2配置（5秒定时器）

1. 选择TIM2

2. 配置参数：

   • Clock Source: Internal Clock
   • Prescaler: 7199
   • Counter Period: 4999
   • auto-reload preload: Enable
   • 计算公式：72MHz / (7199+1) = 10kHz，10kHz / 5000 = 2Hz（0.5秒周期）
   • 实际使用软件计数实现5秒


3. NVIC设置：

   • TIM2 global interrupt: Enable

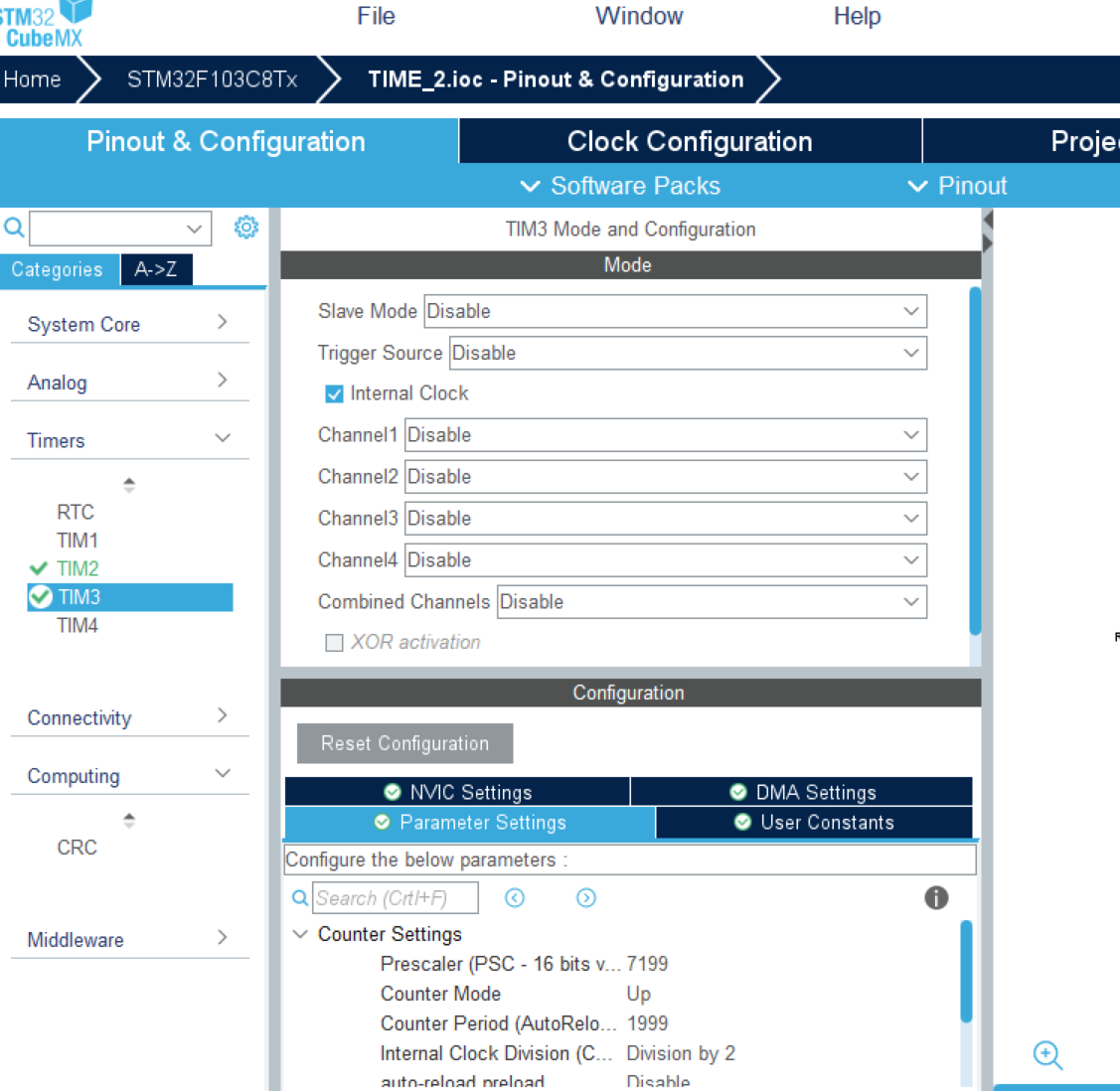

TIM3配置（2秒定时器）

1. 选择TIM3
2. 配置参数：
   • Clock Source: Internal Clock
   • Prescaler: 7199
   • Counter Period: 1999
   • auto-reload preload: Enable
   • 计算公式：72MHz / (7199+1) = 10kHz，10kHz / 2000 = 5Hz（0.2秒周期）
   • 实际使用软件计数实现2秒

3. NVIC设置：
   • TIM3 global interrupt: Enable



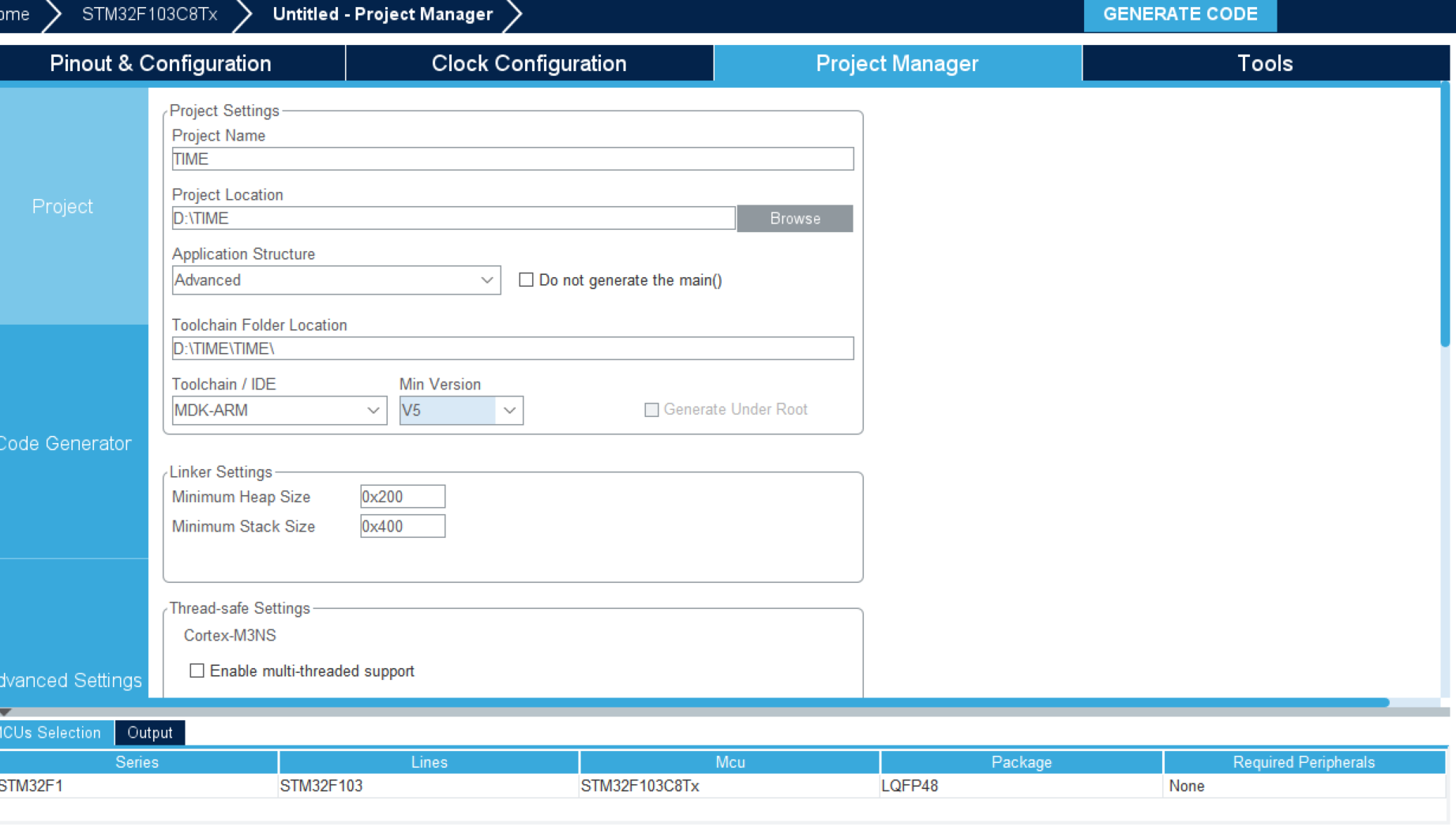

2.4 项目生成设置

1. Project Manager：

   • Project Name: MultiTask_Timer
   • Project Location: 选择合适路径
   • Toolchain/IDE: MDK-ARM V5

2. Code Generator：

   • 选择"Copy only necessary library files"
   • 选择"Generate peripheral initialization as pair of ‘.c/.h’"
   • 选择"Set all free pins as analog"

3. 点击"GENERATE CODE"生成项目

3. 硬件定时器中断方案

3.1 核心特性

• 技术基础：使用STM32的TIM2和TIM3硬件定时器
• 中断机制：基于1ms定时器中断进行时间累积
• 任务触发：通过标志位在主循环中处理任务
• 精度：高精度，不受主循环执行时间影响

3.2 代码架构

宏定义和变量声明

/* USER CODE BEGIN PD */
// 定义LED引脚
#define LED_PIN GPIO_PIN_1
#define LED_PORT GPIOA

// 定时目标值 (基于1ms中断)
#define TIMER_5S_TARGET 5000  // 5秒 = 5000 × 1ms
#define TIMER_2S_TARGET 2000  // 2秒 = 2000 × 1ms
/* USER CODE END PD */

/* USER CODE BEGIN PV */
// 定时器相关变量
volatile uint32_t timer2_counter = 0;
volatile uint32_t timer3_counter = 0;
volatile uint8_t timer2_flag = 0;
volatile uint8_t timer3_flag = 0;

// 调试变量
uint32_t last_debug_time = 0;
uint32_t debug_counter = 0;
/* USER CODE END PV */

主函数初始化

int main(void)
{
  /* MCU初始化 */
  HAL_Init();
  SystemClock_Config();

  /* 外设初始化 */
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_TIM3_Init();
  MX_USART1_UART_Init();
  MX_NVIC_Init();

  /* USER CODE BEGIN 2 */
  // 启动定时器
  HAL_TIM_Base_Start_IT(&htim2);  // TIM2用于5秒定时
  HAL_TIM_Base_Start_IT(&htim3);  // TIM3用于2秒定时

  // 初始化LED为关闭状态
  HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET);

  // LED硬件测试
  char startup_msg[] = "系统启动，开始LED硬件测试...\r\n";
  HAL_UART_Transmit(&huart1, (uint8_t*)startup_msg, strlen(startup_msg), HAL_MAX_DELAY);

  // 快速闪烁测试LED
  for(int i = 0; i < 6; i++) {
    HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
    HAL_Delay(200);
  }

  char test_complete_msg[] = "LED硬件测试完成，开始定时器任务\r\n";
  HAL_UART_Transmit(&huart1, (uint8_t*)test_complete_msg, strlen(test_complete_msg), HAL_MAX_DELAY);
  /* USER CODE END 2 */

主循环任务处理

while (1)
{
  uint32_t current_time = HAL_GetTick();

  // 每秒输出调试信息
  if (current_time - last_debug_time >= 1000) {
    last_debug_time = current_time;
    debug_counter++;

    char debug_msg[128];
    sprintf(debug_msg, "[%lu秒] T2计数:%lu T3计数:%lu T2标志:%d T3标志:%d 循环:%lu\r\n",
            current_time/1000, timer2_counter, timer3_counter, timer2_flag, timer3_flag, debug_counter);
    HAL_UART_Transmit(&huart1, (uint8_t*)debug_msg, strlen(debug_msg), HAL_MAX_DELAY);
  }

  // 处理5秒定时任务 - 串口发送
  if (timer2_flag) {
    timer2_flag = 0;
    char hello_msg[] = "=== hello windows! ===\r\n";
    HAL_UART_Transmit(&huart1, (uint8_t*)hello_msg, strlen(hello_msg), HAL_MAX_DELAY);
  }

  // 处理2秒定时任务 - LED闪烁
  if (timer3_flag) {
    timer3_flag = 0;
    HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
    char led_msg[50];
    sprintf(led_msg, "LED状态: %s\r\n", HAL_GPIO_ReadPin(LED_PORT, LED_PIN) ? "ON" : "OFF");
    HAL_UART_Transmit(&huart1, (uint8_t*)led_msg, strlen(led_msg), HAL_MAX_DELAY);
  }

  // 这里可以添加其他后台任务
  HAL_Delay(10); // 小延时，让出CPU时间处理其他任务
}

定时器中断回调函数

/* USER CODE BEGIN 4 */
/**
  * @brief 定时器中断回调函数
  */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if (htim->Instance == TIM2) {
    // 5秒定时器 - 累积计数
    timer2_counter++;
    if (timer2_counter >= TIMER_5S_TARGET) {
      timer2_counter = 0;
      timer2_flag = 1;
    }
  }
  else if (htim->Instance == TIM3) {
    // 2秒定时器 - 累积计数
    timer3_counter++;
    if (timer3_counter >= TIMER_2S_TARGET) {
      timer3_counter = 0;
      timer3_flag = 1;
    }
  }
}
/* USER CODE END 4 */

3.3 系统时钟配置

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK) {
    Error_Handler();
  }
}

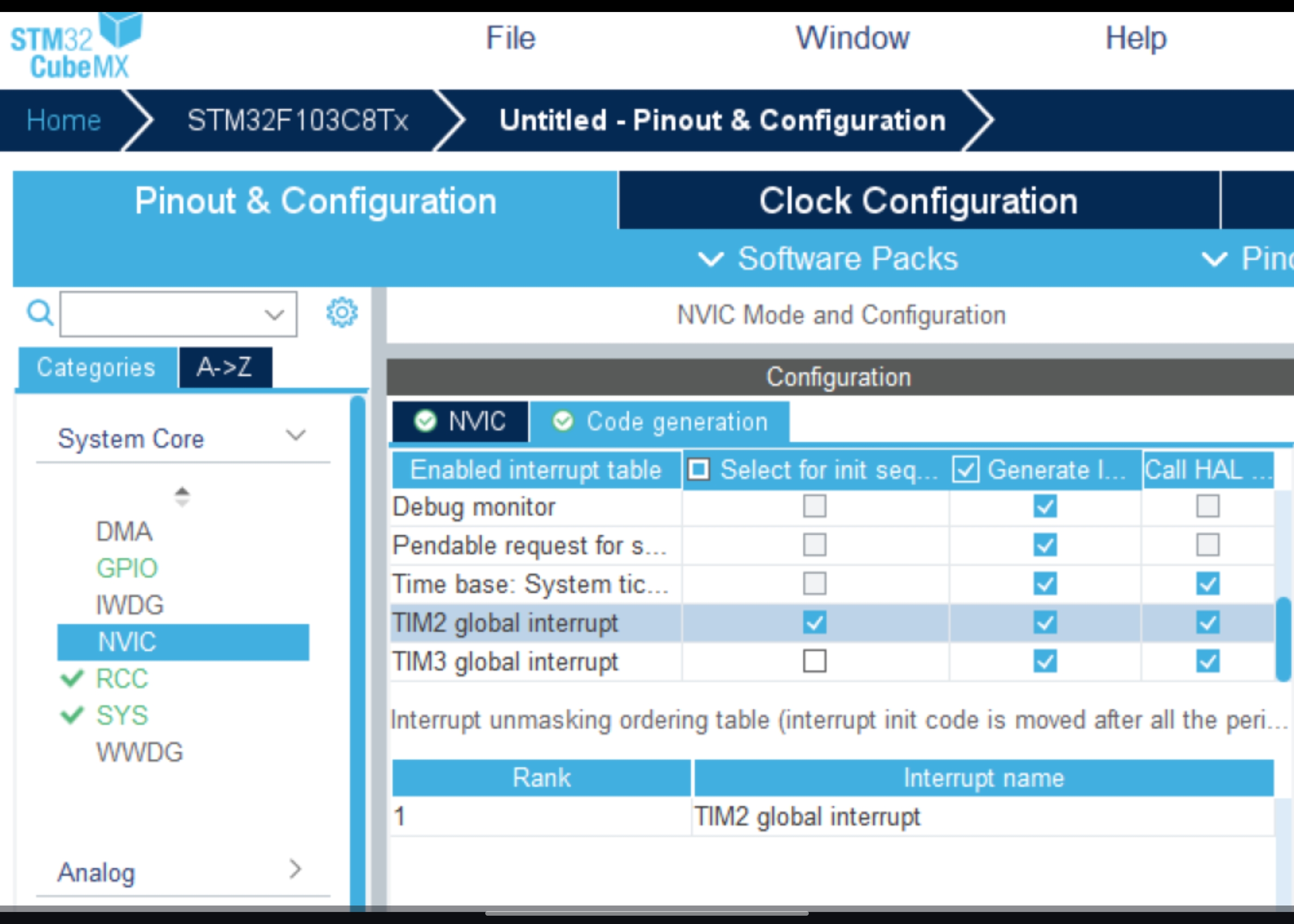

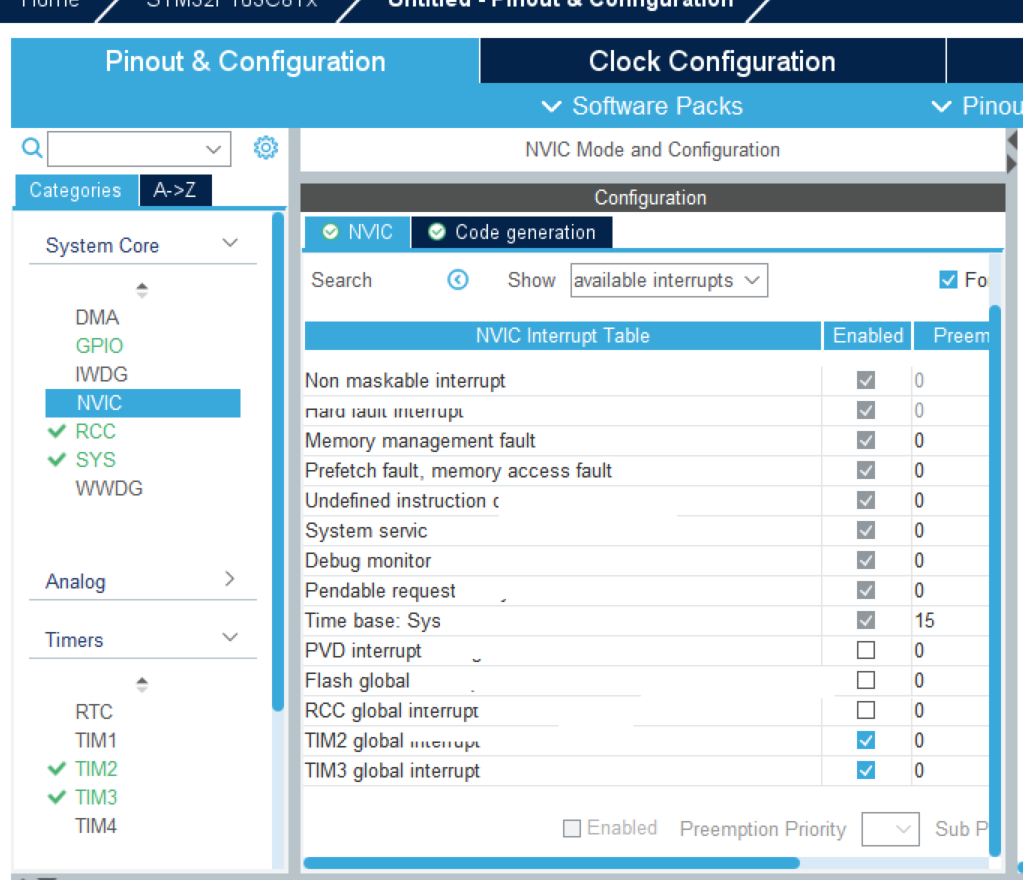

3.4 NVIC中断配置

static void MX_NVIC_Init(void)
{
  /* TIM2_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(TIM2_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(TIM2_IRQn);
  /* TIM3_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(TIM3_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(TIM3_IRQn);
}

4. 定时器配置原理

4.1 定时器计算公式

定时器频率 = 系统时钟 / (预分频器 + 1)
中断周期 = (计数器周期 + 1) / 定时器频率

4.2 TIM2配置（5秒定时基础）

• 系统时钟：72MHz
• 预分频器：7199
• 定时器频率：72MHz / 7200 = 10kHz
• 中断周期：5000 / 10kHz = 0.5秒
• 软件计数：10次中断 = 5秒

4.3 TIM3配置（2秒定时基础）

• 系统时钟：72MHz
• 预分频器：7199
• 定时器频率：72MHz / 7200 = 10kHz
• 中断周期：2000 / 10kHz = 0.2秒
• 软件计数：10次中断 = 2秒

5. 性能特点

5.1 优势

• ✅ 高精度定时：硬件定时器提供精确的时间基准
• ✅ 实时响应：中断机制确保及时响应
• ✅ 低CPU占用：主循环可处理其他任务
• ✅ 可扩展性：易于添加更多定时任务
• ✅ 稳定性：不受主循环执行时间影响

5.2 技术要点

1. 中断优先级：合理设置NVIC优先级避免冲突
2. 标志位处理：使用volatile变量确保数据一致性
3. 资源管理：合理配置定时器参数避免资源浪费
4. 错误处理：包含完整的错误处理机制

6. 测试验证

6.1 功能测试项目

1. 系统启动测试：验证硬件初始化和LED测试
2. 定时精度测试：检查5秒和2秒定时的准确性
3. 多任务并发测试：验证两个任务能否同时正常运行
4. 长时间运行测试：检查系统稳定性

6.2 预期输出结果

系统启动，开始LED硬件测试...
LED硬件测试完成，开始定时器任务
[1秒] T2计数:1000 T3计数:1000 T2标志:0 T3标志:0 循环:1
LED状态: ON
[2秒] T2计数:2000 T3计数:0 T2标志:0 T3标志:1 循环:2
[3秒] T2计数:3000 T3计数:1000 T2标志:0 T3标志:0 循环:3
LED状态: OFF
[4秒] T2计数:4000 T3计数:0 T2标志:0 T3标志:1 循环:4
=== hello windows! ===
[5秒] T2计数:0 T3计数:1000 T2标志:1 T3标志:0 循环:5

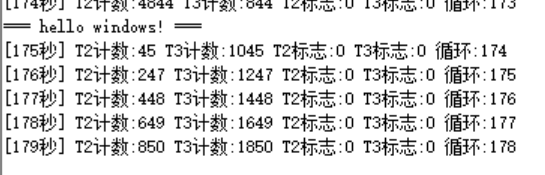

6.3测试结果

视频

1.LED

2.串口表现

7. 应用扩展建议

7.1 功能扩展

1. 增加更多定时任务：使用其他定时器或优化现有定时器
2. 实现任务优先级：在中断处理中添加优先级机制
3. 添加参数配置：通过串口动态修改定时参数

7.2 优化方向

1. 功耗优化：在空闲任务中进入低功耗模式
2. 通信优化：使用DMA进行串口数据传输
3. 可靠性提升：添加看门狗和异常恢复机制

8. 总结

综上所述，本报告系统地阐述了STM32嵌入式系统中两项核心技术的原理与实现：PWM（脉冲宽度调制） 与基于硬件定时器的多任务并发。

通过PWM技术，我们实现了对输出信号的精确模拟控制，从呼吸灯这一经典应用入手，深入剖析了其背后的数学模型、STM32的硬件配置方法以及关键参数的计算，展现了如何利用微控制器的定时器外设，以数字之道实现模拟控制之效。

进而，通过多任务并发项目，我们演示了如何利用STM32的硬件定时器中断，构建一个稳定、精准且低CPU占用的多任务调度系统。该方案成功实现了“5秒串口通信”与“2秒LED闪烁”任务的并行不悖，其设计思想——包括中断服务例程的轻量化、标志位通信机制以及主循环的任务分发——为开发更复杂的实时嵌入式应用奠定了坚实的基础。

从精确的PWM波形控制到可靠的多任务调度，本报告所呈现的不仅是具体的技术实现，更是一种嵌入式系统的设计哲学：高效地利用硬件资源，通过中断与主循环的协同，在有限的资源下构建出稳定、响应及时且易于维护的应用系统。

展望未来，在此基础之上，我们可以进一步集成更多的功能模块，如传感器数据采集、电机伺服控制、通信协议栈（如MQTT、Modbus）等，并引入实时操作系统（RTOS）来管理更复杂的任务调度与资源共享，从而将系统扩展至物联网节点、工业控制器、智能设备等更广阔的应用领域。

至此，STM32的探索之旅告一段落，但它所开启的嵌入式世界大门已然敞开。掌握了这些核心基础，开发者便拥有了将创新想法转化为现实产品的钥匙，能够在嵌入式开发的广阔天地中，构建出更多智能、高效的电子系统。

---
