51单片机详细介绍

概述

51单片机是指Intel的MCS-51系列单片机，后来被众多厂商生产兼容产品，成为全球最流行的8位单片机系列之一。

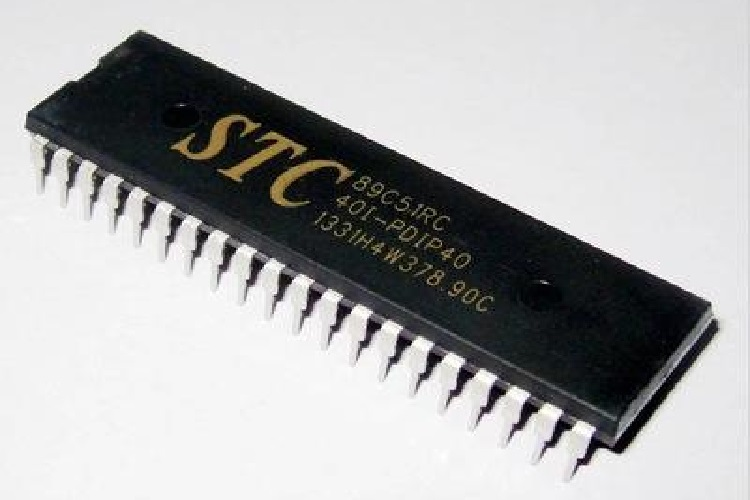

51单片机泛指兼容英特尔8051指令系统的8位单片机统称，技术源自Intel 1980年代推出的8051内核，广泛应用于家电控制、汽车电子、工业测控及通信设备领域，也是国内高校单片机教学的主要硬件平台 [3]。典型型号包括ATMEL的89C51、89S51及STC公司的增强型89C52等，主流厂商涵盖Atmel、STC、Philips等。

该系列采用哈佛架构，集成8位CPU、Flash程序存储器、RAM数据存储器及定时器/中断系统。新型号如89S51支持33MHz工作频率与ISP在线编程，内置双工UART、看门狗定时器及改进型加密算法，全系保持向下兼容特性 [1]。硬件层面配备40引脚PDIP封装，包含4组准双向I/O端口，支持宽电压供电（3.3V-5.5V）及外部晶振电路配置。开发工具链涵盖Keil集成环境与STC-ISP烧录软件。

核心架构

• CPU：8位微处理器

• ROM：4KB-64KB程序存储器

• RAM：128B-1KB数据存储器

• 工作频率：通常0-24MHz（经典为12MHz）

• 指令周期：大多数指令为1-2个机器周期

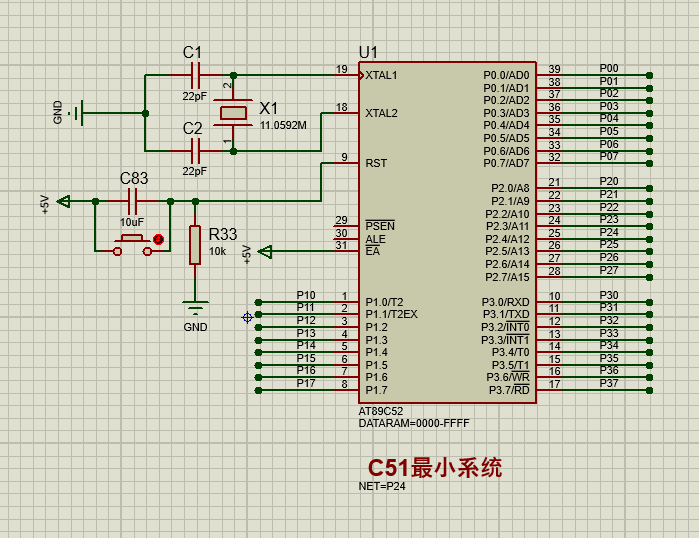

51最小系统原理图

主要品牌及其产品

• Intel（英特尔）：80C31、80C51、87C51，80C32、80C52、87C52等；

• Atmel（艾特梅尔）：89C51、89C52、89C2051，89S51(RC)，89S52(RC)等；

• Philips（飞利浦）、华邦、Dallas（达拉斯）、Siemens（西门子）等公司的许多产品；

• STC（宏晶）：STC89C51、STC90C51、STC11系列、STC15系列、STC8系列等。

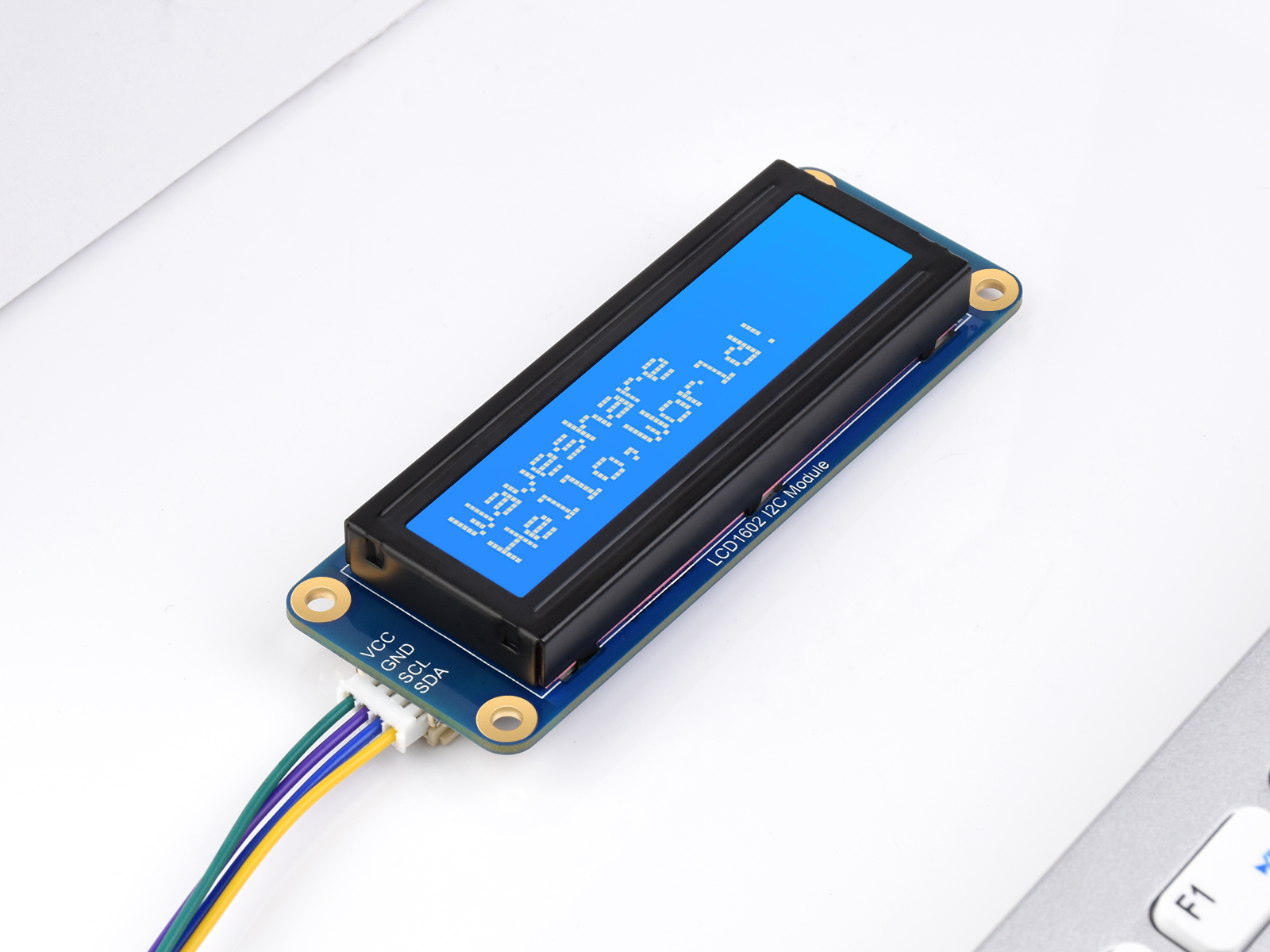

LCD1602的4位数据口基本原理

4位模式 vs 8位模式

• 8位模式：使用8根数据线(D0-D7)一次性传输一个字节

• 4位模式：使用4根数据线(D4-D7)分两次传输一个字节

  • 先传输高4位

  • 再传输低4位

4位模式的优势

• 节省IO口：从8个数据引脚减少到4个

• 硬件简化：连接更简单，布线更少

• 功能完整：保持所有LCD功能

总结

4位数据口控制的核心原理是：

1. 分时复用：用4根数据线分两次传输8位数据

2. 高位优先：先传输高4位，再传输低4位

3. 使能同步：每次4位数据传输都需要使能脉冲同步

4. 初始化关键：必须按照特定序列切换到4位模式

这种方法在保证功能完整性的同时，大大节省了单片机的IO口资源。

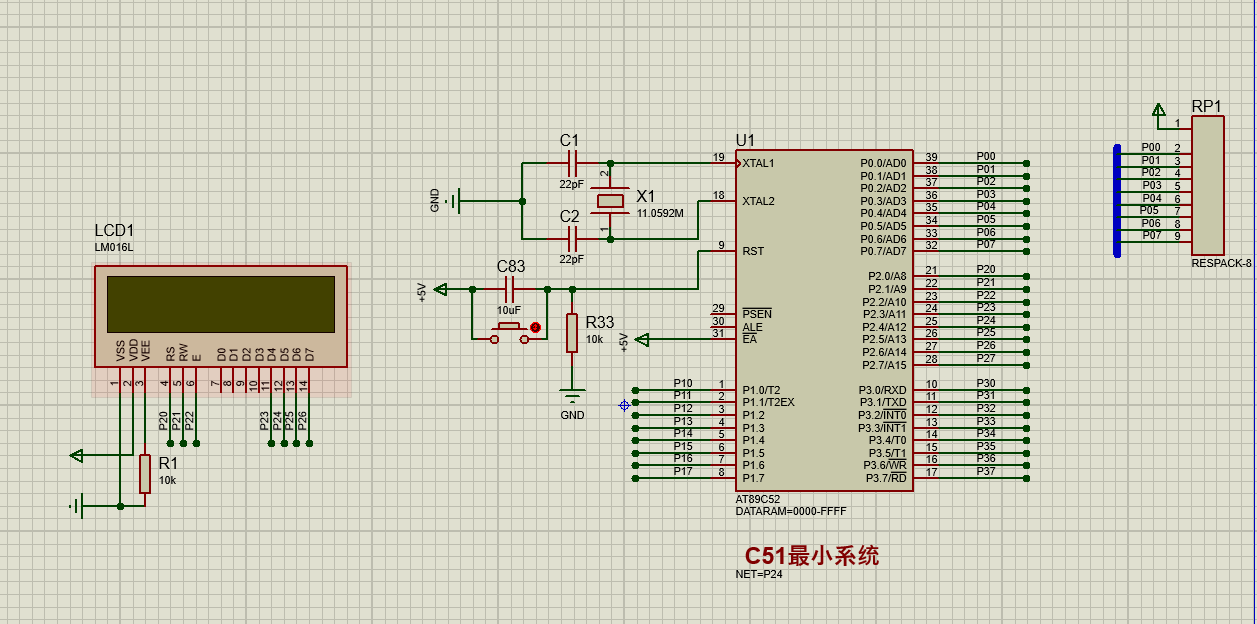

LCD1602仿真图

代码实现

lcd1602.h代码实现：

#ifndef __LCD1602_H__
#define __LCD1602_H__

// LCD初始化
void lcd_init(void);

// 清屏
void lcd_clear(void);

// 显示字符串
void lcd_display_string(unsigned char x, unsigned char y, unsigned char *str);

// 显示字符
void lcd_display_char(unsigned char x, unsigned char y, unsigned char dat);
#endif

lcd1602.c代码实现：

#include <REGX52.H>


#include <intrins.h>

// 控制引脚定义
sbit RS = P2^0;  // 数据/命令选择
sbit RW = P2^1;  // 读/写选择
sbit EN = P2^2;  // 使能信号

// 数据引脚定义 (4位模式，使用高4位)
sbit D4 = P2^3;
sbit D5 = P2^4;
sbit D6 = P2^5;
sbit D7 = P2^6;

// 延时函数
void delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 120; j++);
}

void delay_us(unsigned int us)
{
    while(us--);
}

// 向LCD写入4位数据
void lcd_write_4bit(unsigned char Cdata)
{
    D4 = (Cdata & 0x01) ? 1 : 0;
    D5 = (Cdata & 0x02) ? 1 : 0;
    D6 = (Cdata & 0x04) ? 1 : 0;
    D7 = (Cdata & 0x08) ? 1 : 0;

    EN = 1;
    delay_us(5);
    EN = 0;
    delay_us(5);
}

// 向LCD写入命令
void lcd_write_cmd(unsigned char cmd)
{
    RS = 0;  // 命令模式
    RW = 0;  // 写模式

    // 先写高4位
    lcd_write_4bit(cmd >> 4);
    // 再写低4位
    lcd_write_4bit(cmd & 0x0F);

    delay_ms(2);  // 等待命令执行完成
}

// 向LCD写入数据
void lcd_write_data(unsigned char dat)
{
    RS = 1;  // 数据模式
    RW = 0;  // 写模式

    // 先写高4位
    lcd_write_4bit(dat >> 4);
    // 再写低4位
    lcd_write_4bit(dat & 0x0F);

    delay_us(100);
}

// LCD初始化
void lcd_init(void)
{
    delay_ms(15);  // 等待LCD上电稳定

    // 切换到4位模式
    RS = 0;
    RW = 0;
    lcd_write_4bit(0x03);
    delay_ms(5);

    lcd_write_4bit(0x03);
    delay_us(100);

    lcd_write_4bit(0x03);
    delay_us(100);

    // 进入4位模式
    lcd_write_4bit(0x02);
    delay_ms(1);

    // 设置显示模式：2行，5x8点阵
    lcd_write_cmd(0x28);
    // 显示开，光标关，闪烁关
    lcd_write_cmd(0x0C);
    // 清屏
    lcd_write_cmd(0x01);
    delay_ms(2);
    // 输入模式：地址递增，显示不移动
    lcd_write_cmd(0x06);
}


// 设置显示位置
void lcd_set_position(unsigned char x, unsigned char y)
{
    unsigned char address;

    if(x == 0)
        address = 0x80 + y;  // 第一行
    else
        address = 0xC0 + y;  // 第二行

    lcd_write_cmd(address);
}

// 清屏
void lcd_clear(void)
{
    lcd_write_cmd(0x01);
    delay_ms(2);
}

// 显示字符串
void lcd_display_string(unsigned char x, unsigned char y, unsigned char *str)
{
    lcd_set_position(x, y);
    while(*str != '\0')
    {
        lcd_write_data(*str);
        str++;
    }
}

// 显示字符
void lcd_display_char(unsigned char x, unsigned char y, unsigned char dat)
{
    lcd_set_position(x, y);
    lcd_write_data(dat);
}

主函数调用：

#include <REGX52.H>
#include "lcd1602.h"
void main()
{
	lcd_init();//初始化
	//显示字符串
	lcd_display_string(0,0,"MCU-Hello!!");
	lcd_display_string(1,0,"12345678910ABCDE");
	while(1)
	{

	}
}

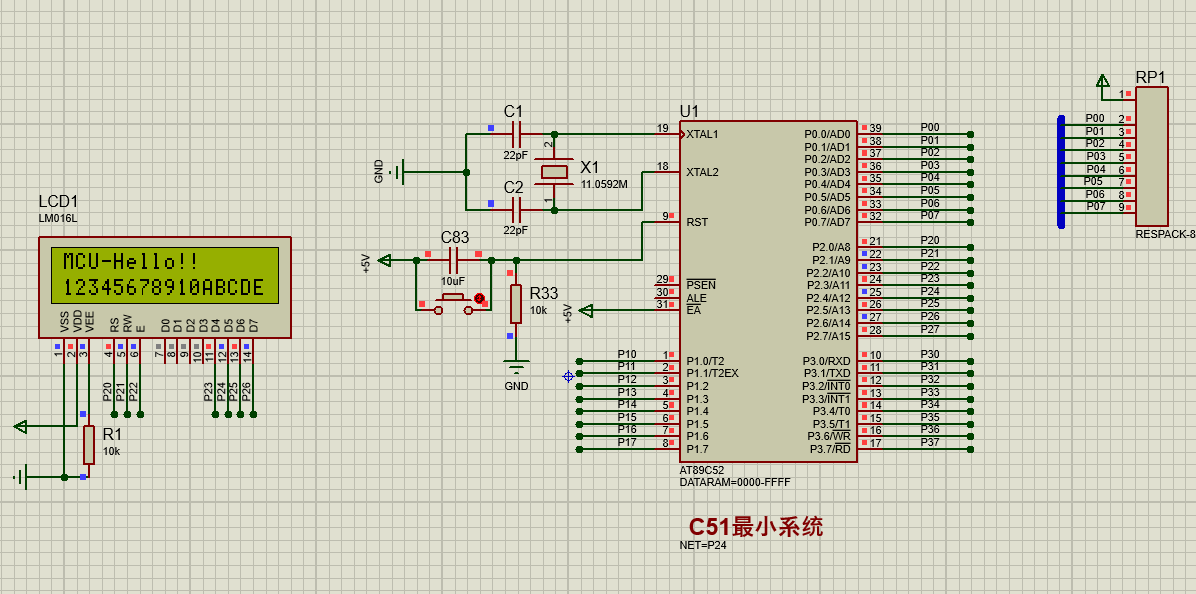

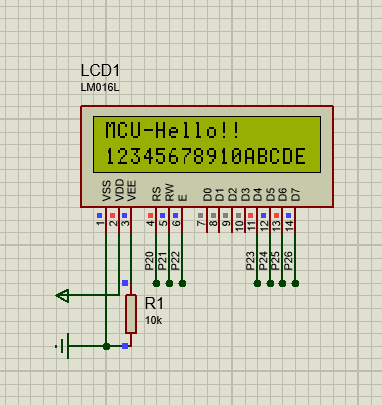

仿真效果：

proteus8.17 仿真51单片机控制lcd1602显示：

显示mcu hello，12345678910ABCDE，效果图：
