在小家电和辅助电源领域，工程师们常常面临一个挑战：如何在有限的空间和预算内，实现高效、稳定的电源设计。传统方案往往需要多个分立元件，不仅增加了成本，还提高了设计的复杂性。必易推出的 KP311BWGA，以其高性能、低成本和高集成度，为这一挑战提供了一个全新的解决方案。这款芯片将 500 V 高压 MOSFET、续流二极管、高压启动电路和采样电阻集成在一个 ASOP-7 封装中，不仅简化了设计，还显著降低了系统成本和功耗。

关键规格 30 秒速览

项目	数据	备注
拓扑	Buck（降压）	也可 Buck-Boost / 反激
输入电压	15 – 380 VDC	兼容 85 – 265 VAC 整流
默认输出	5 V ±2 %	固定，无需分压
输出电流	150 mA max	@85 – 265 VAC
开关频率	40 – 50 kHz	随负载自动降频
空载功耗	<50 mW	过 ERP6、CoC Tier 2
待机电流	120 µA	VDD 电容可降到 0.1 µF
保护	7 合 1	UVLO/OCP/OVP/OTP/OLP/LEB/自恢复
封装	ASOP-7	6.2×3.8 mm，脚间距 1.27 mm
价格	¥0.28 @10k	比 7805 + 变压器方案便宜 40 %

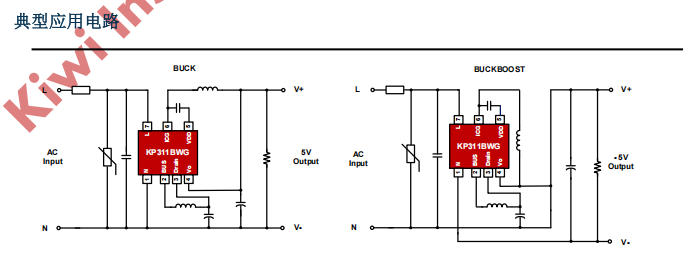

典型应用电路：8 颗料就能跑

场景：小家电 5 V/150 mA 辅助电源，输入 230 VAC

BOM 清单（含 IC 共 8 颗）

• 贴片电阻 ×1（假负载 1 kΩ）

• 贴片电容 ×3（输入/输出/VDD）

• 二极管 ×1（续流，片内集成）

• 电感 ×1（1 mH，饱和电流 >210 mA）

• 压敏 ×1（浪涌）

• 芯片 ×1

实测数据

• 230 VAC 输入，5 V/150 mA 输出，效率 72 %

• 空载输入功率 48 mW

• 芯片温度 65 ℃（25 ℃ 环境，无散热片）

• 传导 EMI 余量 >6 dBμV（CISPR32 Class B）

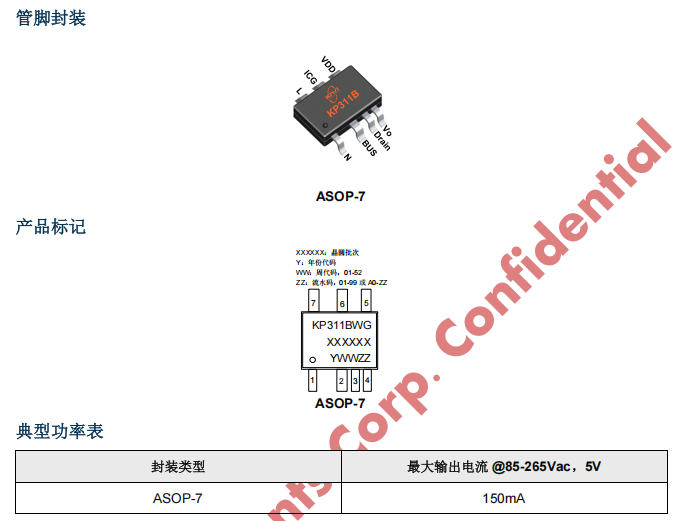

ASOP-7 管脚定义与封装

Pin	名称	功能说明
1	N	AC 输入端，内部半桥整流负端
2	BUS	内部整流桥正输出，接母线电容
3	DRAIN	内置 500 V MOSFET 漏极，接电感
4	Vo	内部采样 5 V 输出，无需外部分压
5	VDD	芯片供电 5.6 V，0.1 µF 瓷片即可
6	ICG	芯片地，与输出负极短接
7	L	AC 输入端，内部半桥整流正端

封装尺寸

ASOP-7：6.2×3.8×1.25 mm，脚间距 1.27 mm，比 TO-92 还小，自动贴片一次过。

集成度对比

功能	传统方案	KP311BWGA
高压 MOS	外置 500 V TO-252	片内 25 Ω
整流桥	4 颗 1 A 二极管	半桥集成
续流管	外置肖特基	片内集成
采样电阻	外置 1 % 精度	片内激光修调
启动电路	100 kΩ + 稳压	高压自供电

黑科技亮点

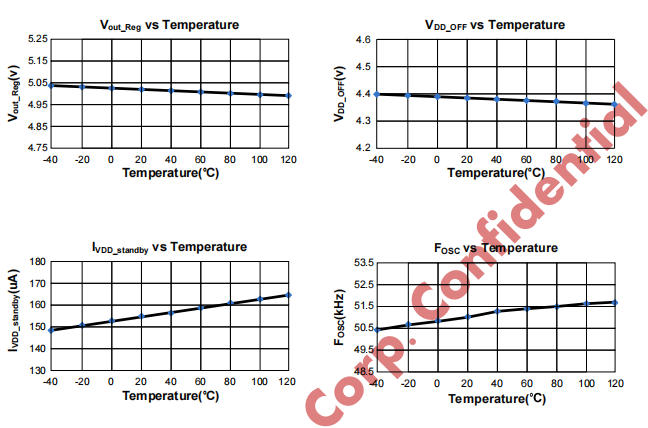

    固定 5 V ±2 % 输出

    片内激光修调采样网络，无需外部电阻，温漂 50 ppm/℃，省 2 颗 1 % 精密电阻。


    20 µs 最小关断时间 + 抖频

        频率 40 – 50 kHz，避开 20 kHz 音频区，零啸叫
        ±5 % 抖频，EMI 传导余量 >6 dB，省一级共模电感


    120 µA 超低静态电流

        VDD 电容可降到 0.1 µF/0603，省 1 颗 4.7 µF 电解


    7 合 1 保护全自恢复

        128 ms 计时器识别短路，打嗝重启，故障解除自动恢复


    1 mH 小电感即可

        官方公式：L = (Vo+Vf)×Toff/ΔI
        5 V/150 mA 推荐 1 mH，饱和电流 210 mA，EE8.3 磁芯就能搞定

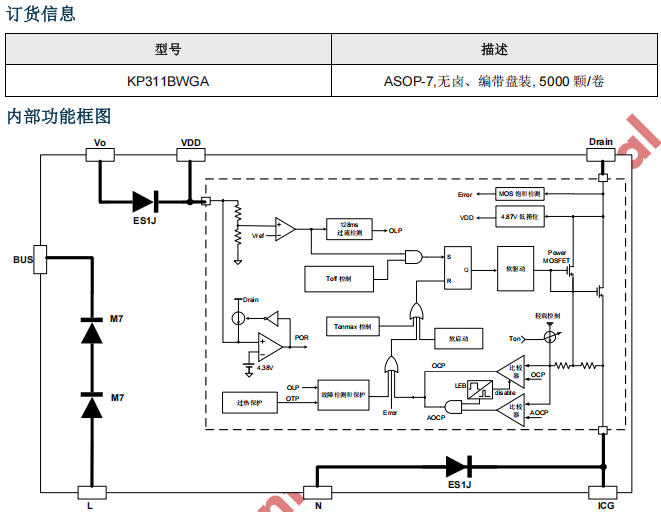

内部框图



实测对比：KP311BWGA vs 7805+变压器

条件	7805+变压器	KP311BWGA	差值
元件数量	12 颗	8 颗	-4 颗
PCB 面积	2.5 cm²	1.0 cm²	-60 %
空载功耗	1.2 W	48 mW	-96 %
效率 5 V/150 mA	45 %	72 %	+27 %

选型速查表

应用	输入范围	输出	推荐电感	备注
咖啡机 5 V	85-265 VAC	5 V/100 mA	1.5 mH	无散热片
香薰机 5 V	85-265 VAC	5 V/150 mA	1.0 mH	零啸叫
智能锁 5 V	85-265 VAC	5 V/80 mA	2.2 mH	超小电流
传感器 5 V	24 VDC ±20 %	5 V/50 mA	3.3 mH	工业辅助
