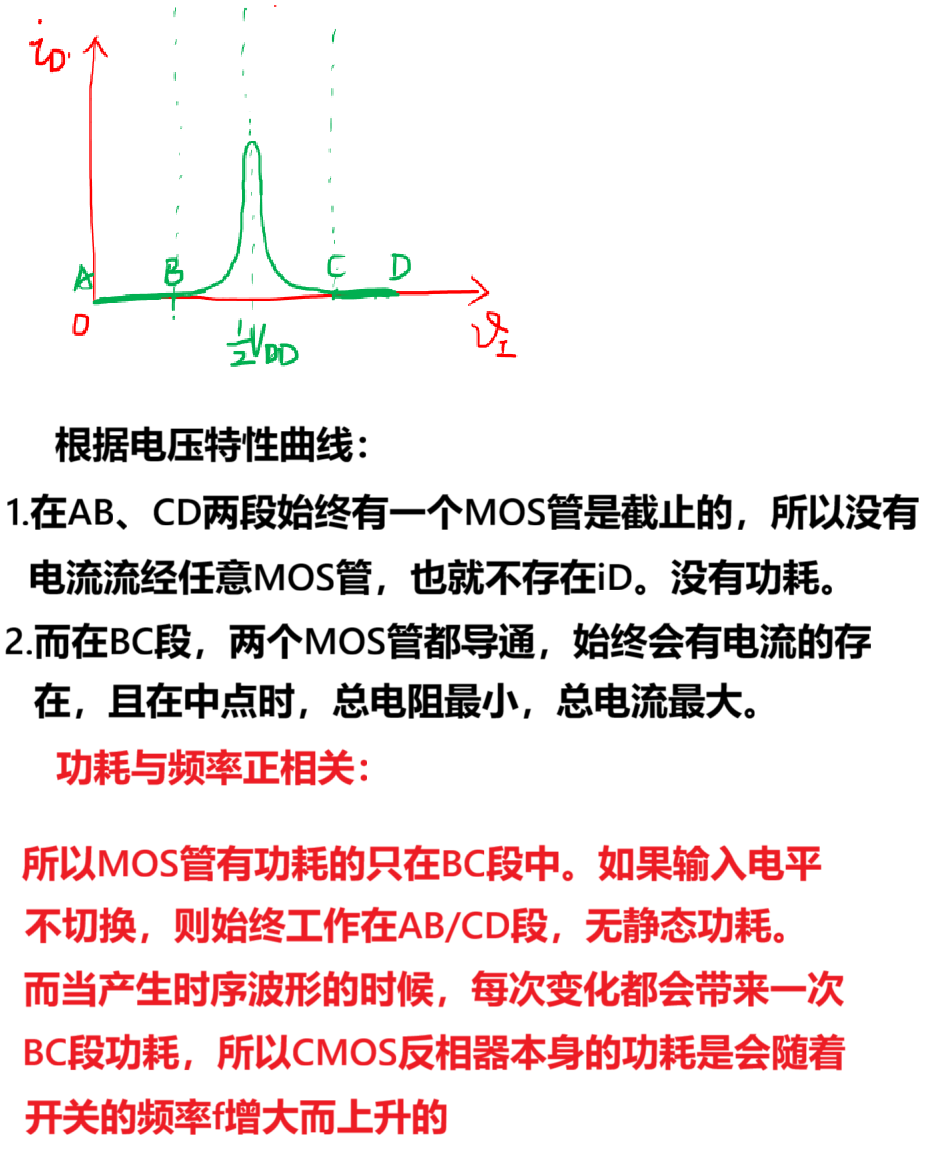

（4）CMOS反相器考虑极间电容后的延时与功耗

前面我们说了二极管可以构造简单的与门、或门，但是由于其只有单向导电性无法构造非门。同时由于二极管的正向电流、反向电压限制都不允许过大，否则会烧毁，所以二极管是无法用在工程中的，仅能作为原理性的理解。

于是我们想到除了二极管，我们还有三极管和场效应管，他们天然具备更加灵活的电流控制（二极管无法反向，而MOS管却能实现非逻辑），且在电流电压方面的承载能力更能适配工程中的需求。比如MOS管他依靠电容效应控制沟道的宽度从而控制开断，同时他的输入电阻是极大的，导通时候的电阻很小，带负载能力也会更强。

一、MOS管的结构及原理

同时我们可以发现对于NMOS和PMOS他们的阈值电压是相反的，NMOS是需要高压开启，PMOS则需要低压开启。也就是说在施加同样的高或低电平时候，只能有一个被导通，另外一个呈现高阻态而截止。我们后续会利用到这一点。

二、基本MOS管开关电路与CMOS反相器

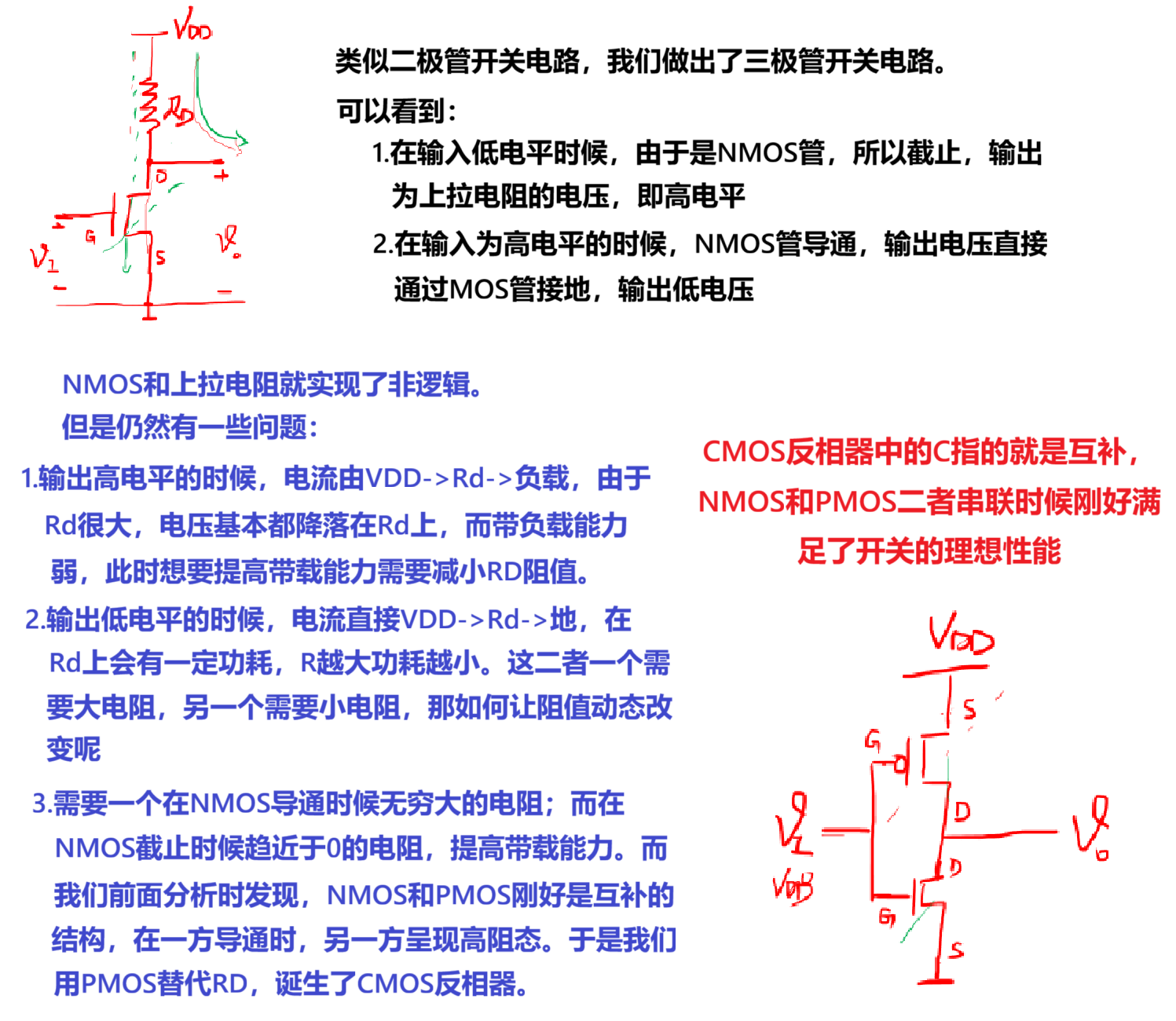

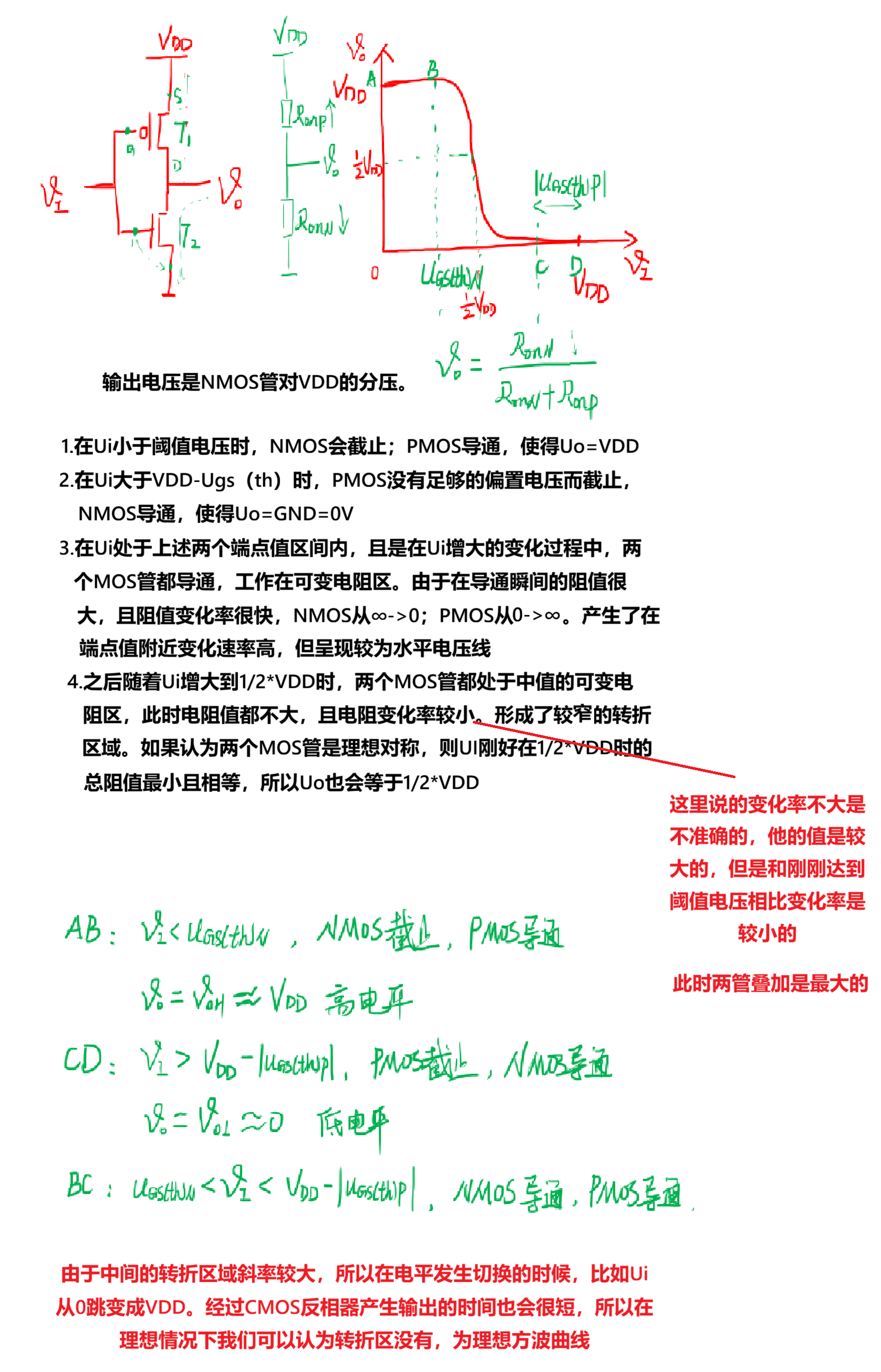

他已经解决了定制电阻RD在输出0时候不可避免的功耗+输出1时候带载能力弱的问题，互补的想法堪称经典。

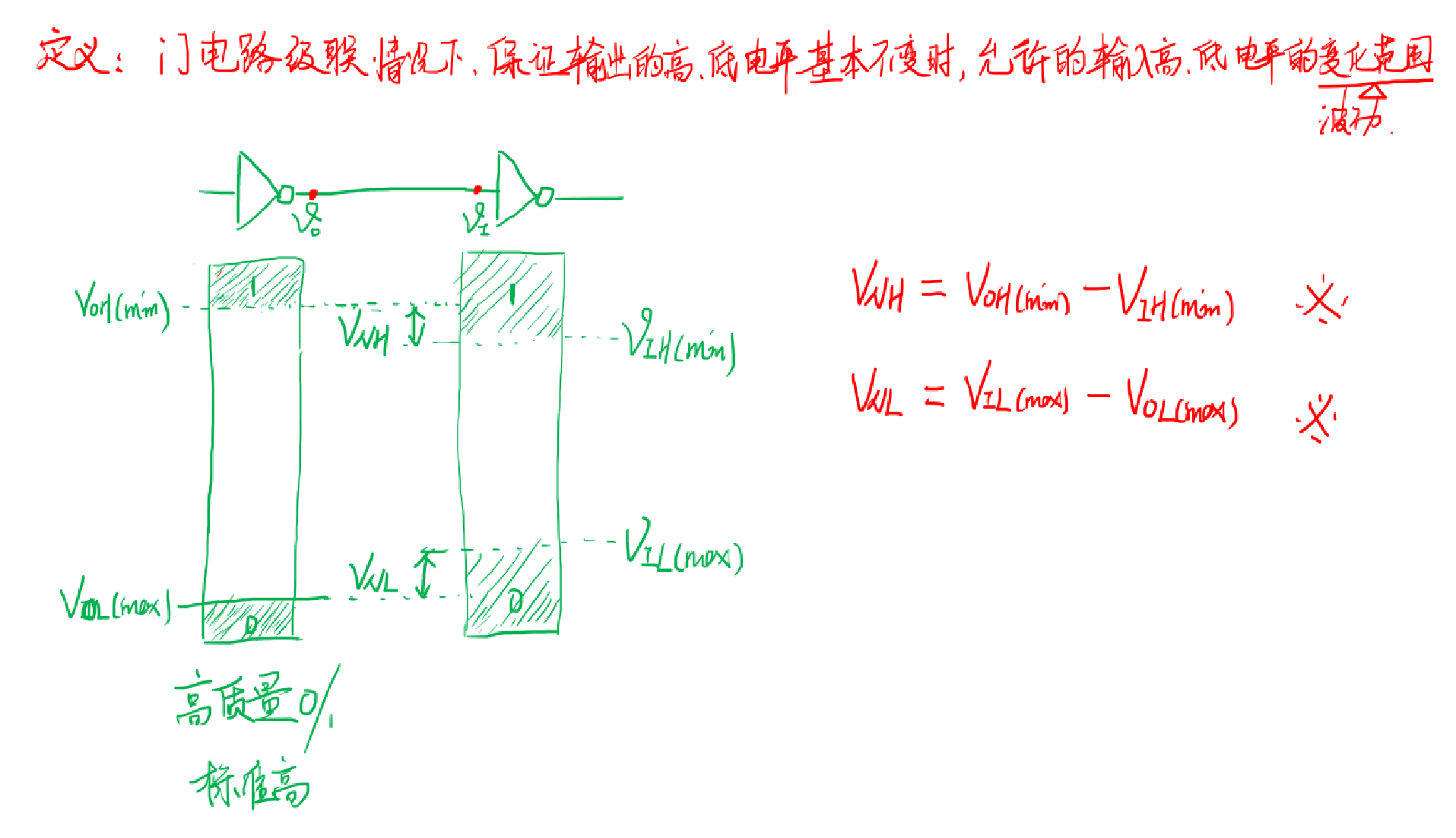

同时我们发现这样一个CMOS反相器实现的是非逻辑的开关。即输入0，输出1；输入1，输出0。

最后还需要记清楚这个反相器的结构是VDD端接PMOS、GND端接NMOS。如果反过来让VDD接NMOS、GND接PMOS，则电路无法正常工作，因为数字电路中输入的高电平低电平是有限制的，比如高电平不可能比VDD大，所以就导致你无法在上端输入一个比VDD大的电压。而原本电路的设计则巧妙规避了这点，让NMOS接地初始就是低电平，PMOS接VDD初始就是高电平，从而可以由输入端来控制开断状态。
