根据“江科大”做的笔记。

目录

一、总结

二、配置文件具体步骤

1、建立文件

2、添加必要文件(Start文件夹)

3、添加库函数文件(Library文件夹）

4、建立Uers文件夹

5、将文件都加载到工程里

三、keil里的配置

四、测试

---

一、总结

- 建立工程文件夹，Keil中新建工程，选择型号

- 工程文件夹里建立Start、Library、User等文件夹，复制固件库里面的文件到工程文件夹

- 工程里对应建立Start、Library、User等同名称的分组，然后将文件夹内的文件添加到工程分组里

- 工程选项，C/C++，Include Paths内声明所有包含头文件的文件夹

- 工程选项，C/C++，Define内定义USE_STDPERIPH_DRIVER

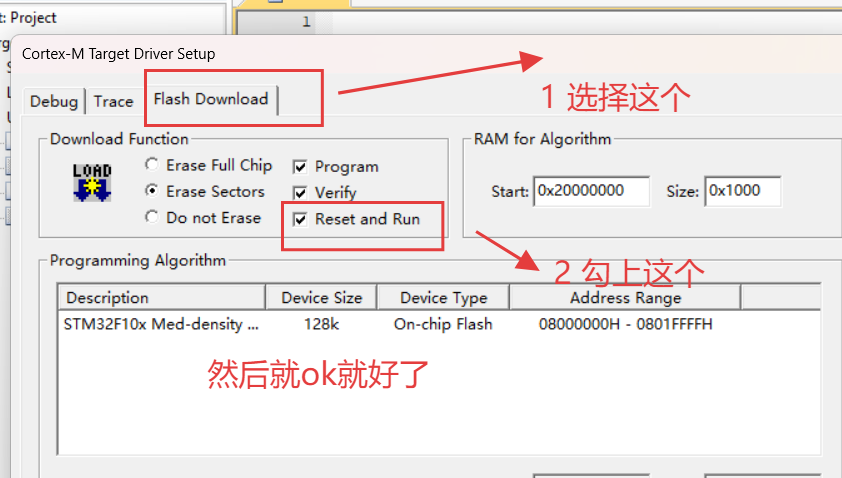

- 工程选项，Debug，下拉列表选择对应调试器，Settings，Flash Download里勾选Reset and Run

二、配置文件具体步骤

1、建立文件

建立一个总文件夹，比如“STM32Project”，这个文件是装你关于stm32的所有文件，然后再在里面建立文件“stm32工程模块”，这个文件装你所打的代码。我这里又多建了一个studing文件夹，因为在STM32project里我还放了一些资料。

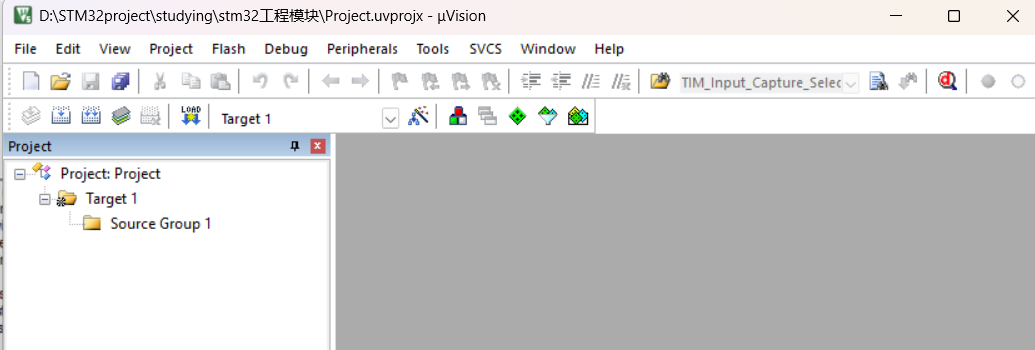

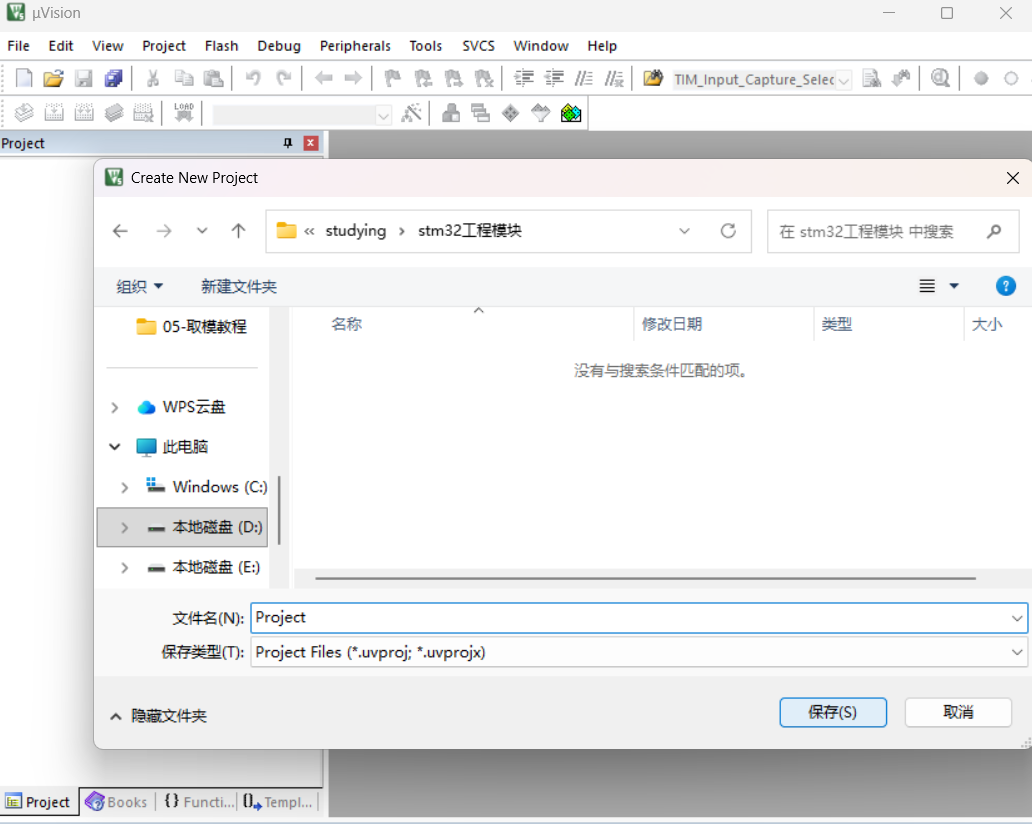

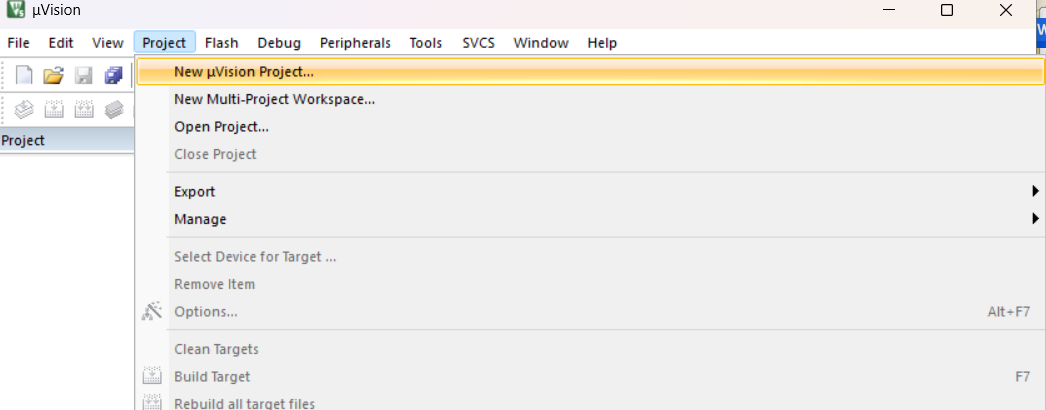

这里再在keil5中建立项目。

并取名Project（这里我取Project是为了到时候移植方便，你也可以给自己的工程取个其他名字）。

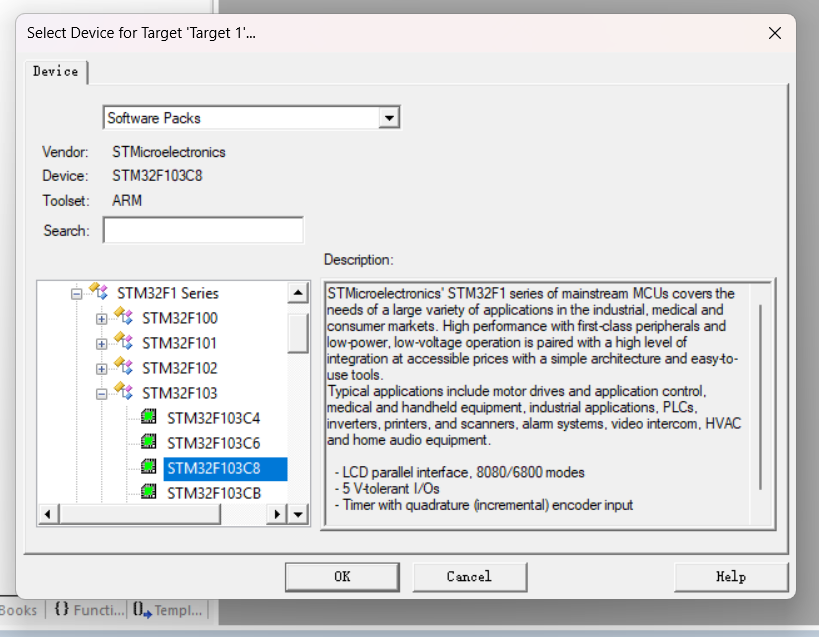

我这里选择的是f103c8。

2、添加必要文件(Start文件夹)

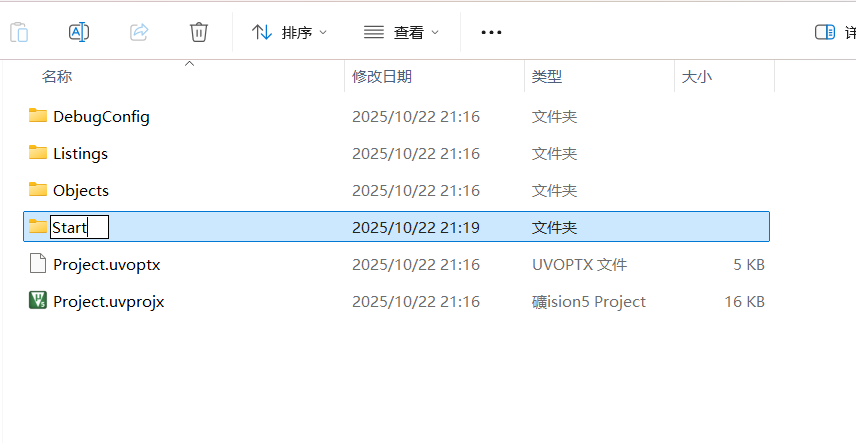

接下来要加一些固定文件，新建一个Strat文件夹，用来装必要文件，不然放到外面乱乱的。

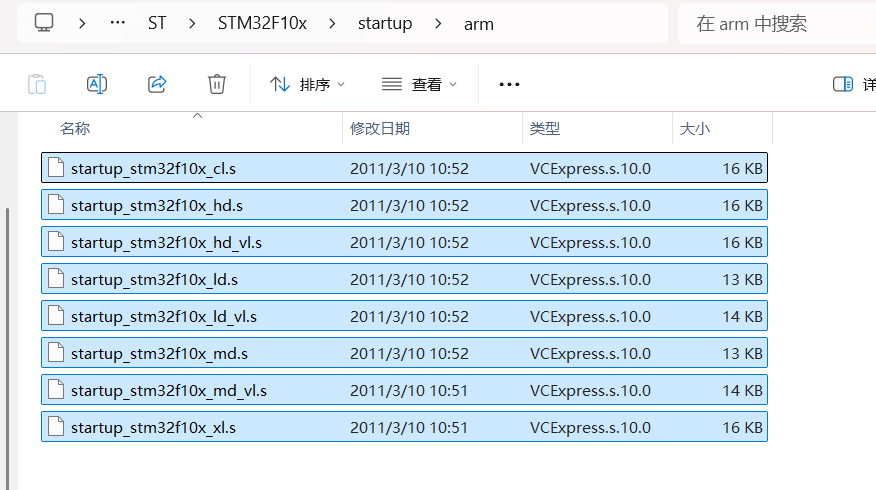

找到启动文件，路径：STM32入门教程资料 -> 固件库 -> STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> CMSIS -> CM3 -> DeviceSupport -> ST -> STM32F10x -> startup -> arm

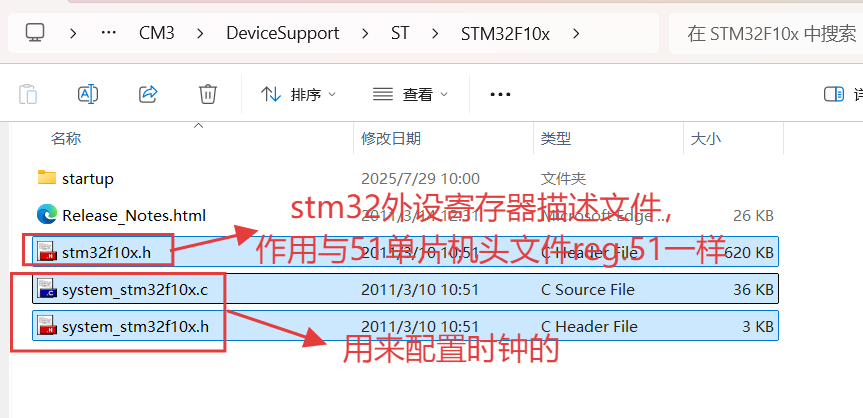

复制到刚刚创建的Start文件夹下。返回到前面STM32F10x文件夹下，复制stm32f10x.h与另外两个system文件，也都放在刚刚工程模板的Start文件夹下。

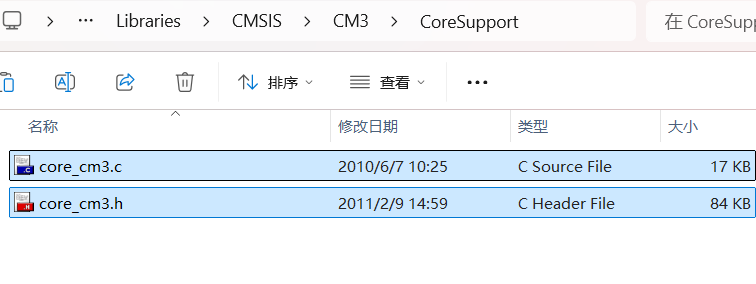

还要加一个内核寄存器的描述文件。再往前到CM3文件下，到CoreSupport下复制到Start文件夹下（还带了一些内核的配置函数，所以多了个.c文件，一起复制）。

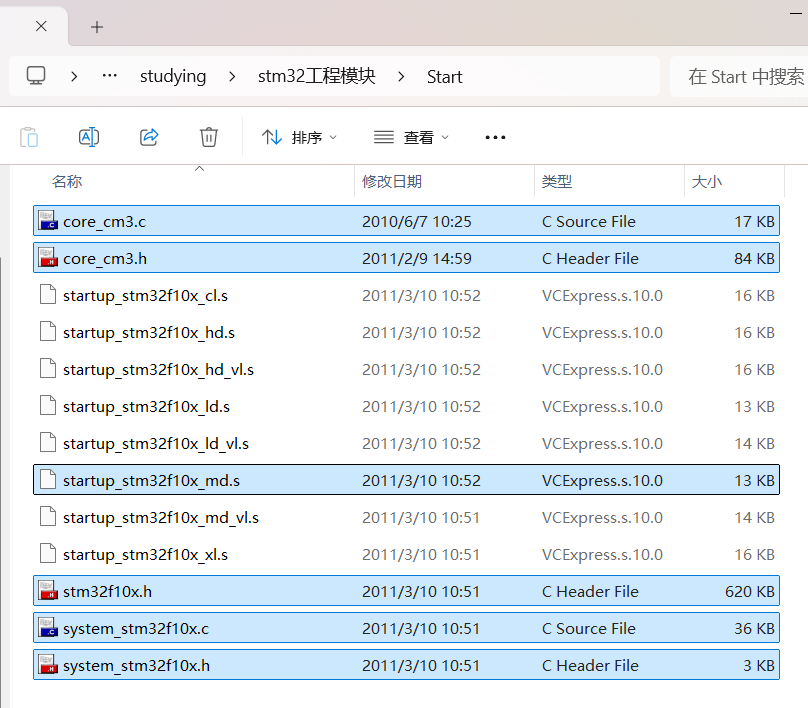

到此为止，工程的必要文件复制完成。（但是实际添加到Start组里的文件只有 startup_stm32f10x_md.s 、stm32f10x.h 、system_stm32f10x.c 、system_stm32f10x.h 、core_cm3.c 、core_cm3.h）

3、添加库函数文件(Library文件夹）

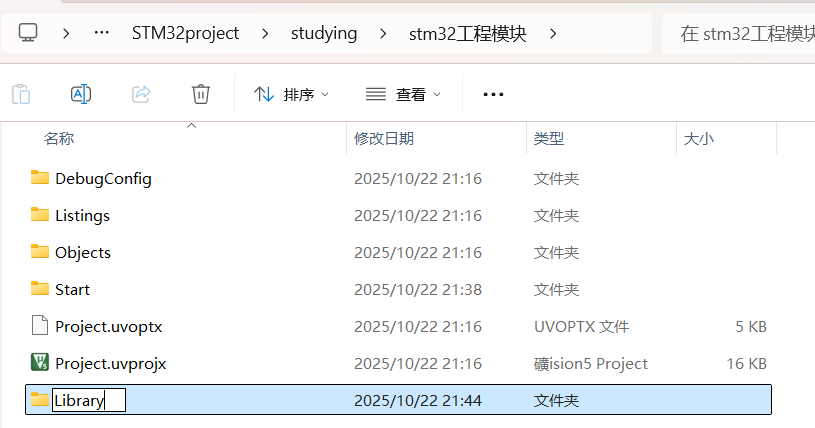

在工程模块下，新建Library文件夹，用来存放库函数。

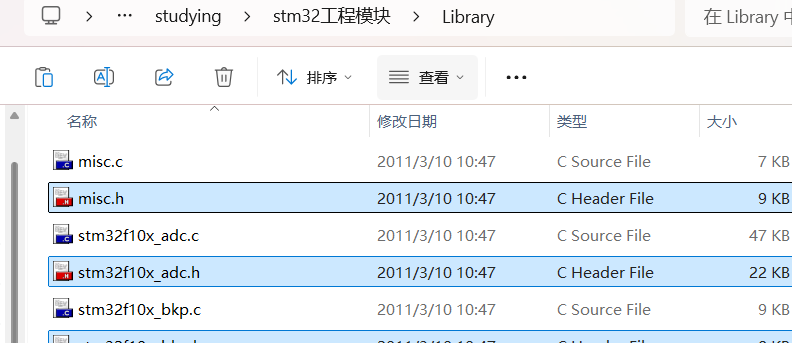

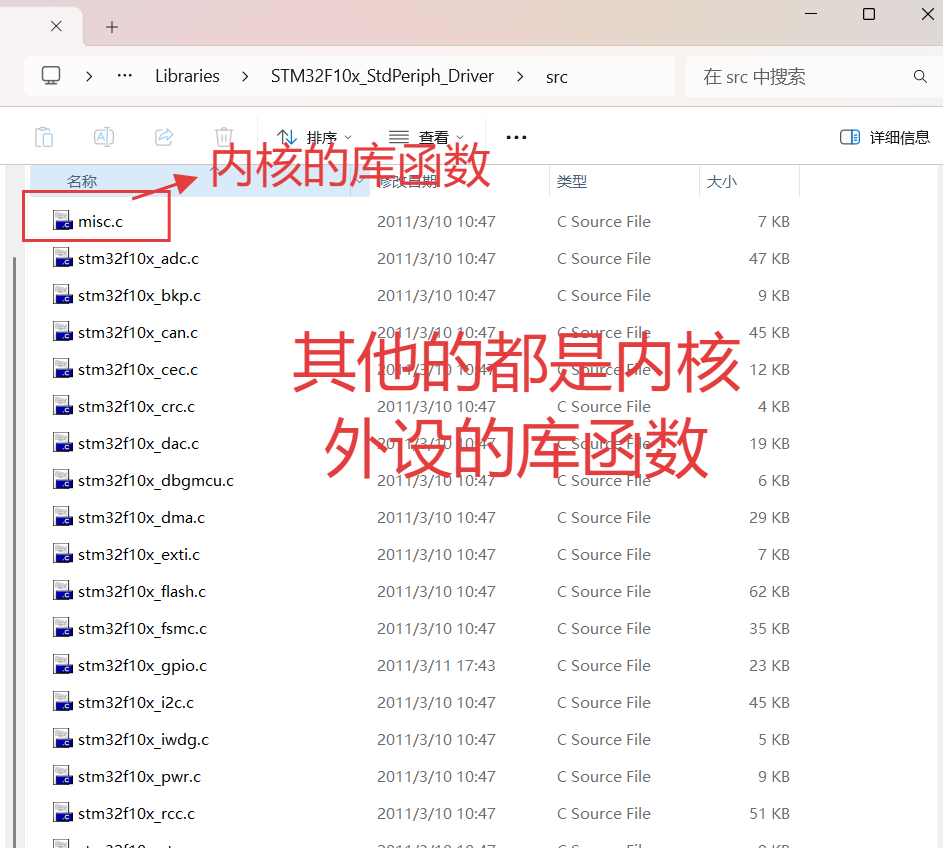

打开stm32标准外设驱动，src文件夹，STM32入门教程资料 -> 固件库 ->  STM32F10x_StdPeriph_Lib_V3.5.0 -> Libraries -> STM32F10x_StdPeriph_Driver -> src 。全部复制，粘贴到Library文件夹下。

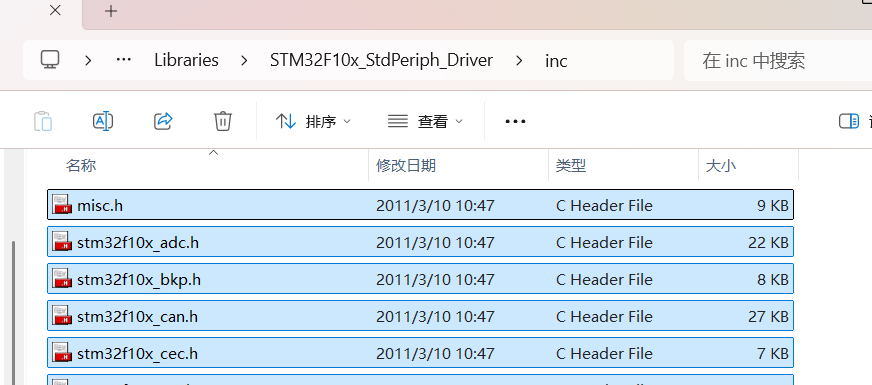

然后返回到前面STM32F10x_StdPeriph_Driver，打开ins文件夹，里面是库函数头文件，全部复制粘贴到Library文件夹下。



4、建立Uers文件夹

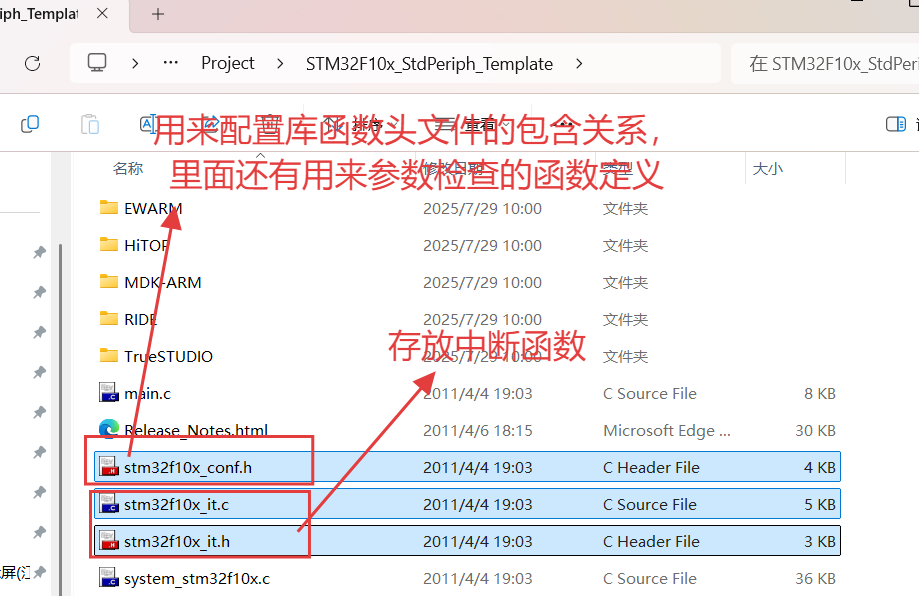

建立Uers文件夹（我们的main主函数将放在此处），打开路径：STM32入门教程资料 -> 固件库 ->STM32F10x_StdPeriph_Lib_V3.5.0 -> Project -> STM32F10x_StdPeriph_Template。选择stm3210x_con.h、stm32f10x_it.c、stm32f10x_it.h这三个文件，放在Uers文件夹里。

5、将文件都加载到工程里

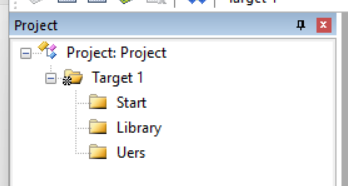

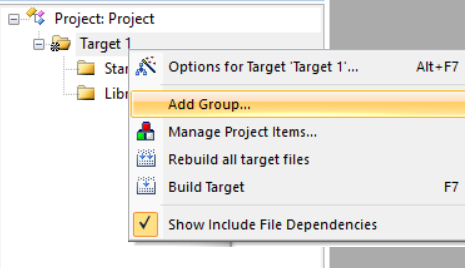

然后我们打开Keil软件，右键添加组（把开始那个改掉，改成工程模板里的文件夹名）

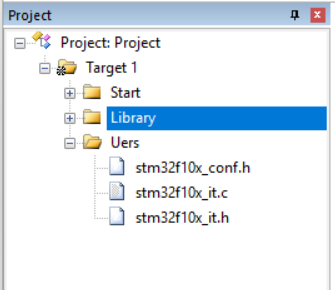

加完是这样子。

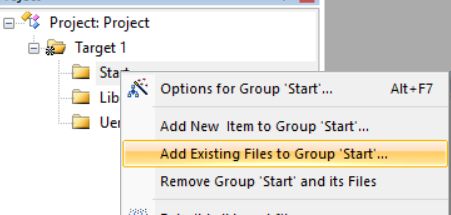

再右键组，把对应组里的文件加进来。

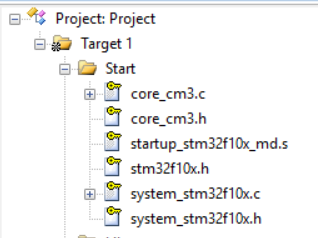

这里Start文件只添加startup_stm32f10x_md.s 、stm32f10x.h 、system_stm32f10x.c 、system_stm32f10x.h 、core_cm3.c 、core_cm3.h。Library与Uers的全部添加进来。

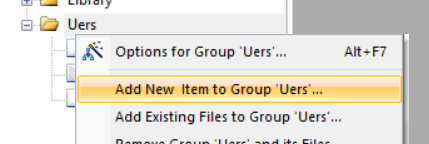

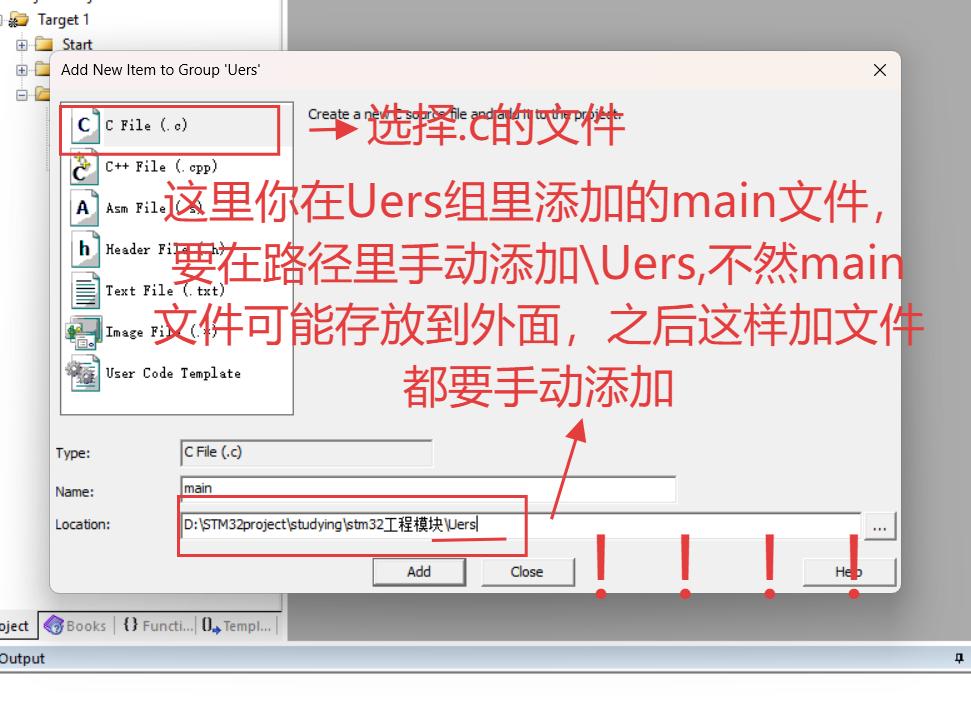

在Uers文件夹里，建立main.c文件。（右键Uers组，添加）

三、keil里的配置

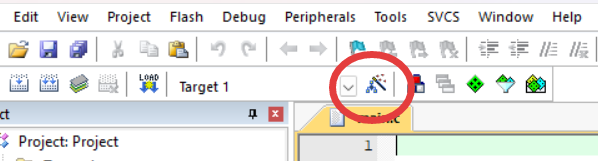

打开“魔术棒”按钮。

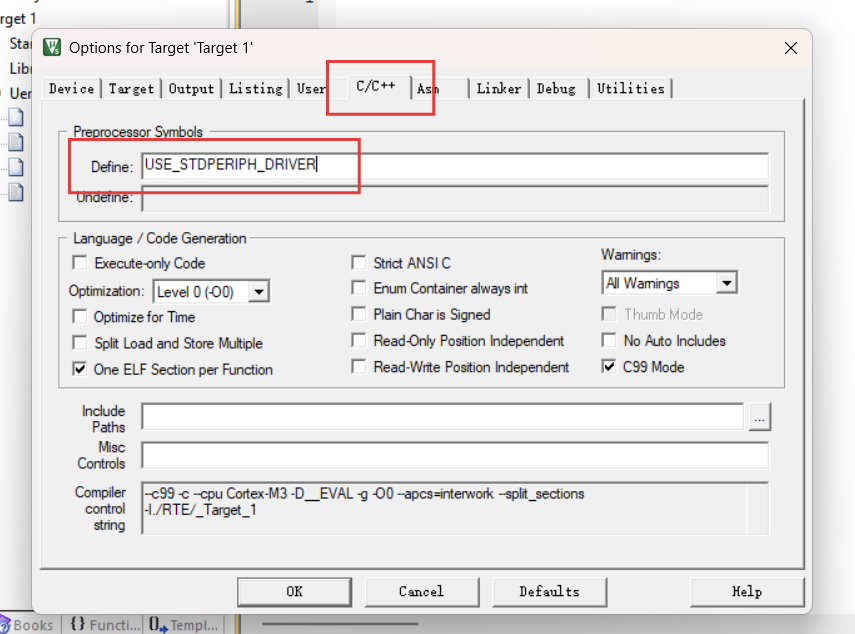

点到c/c++，在Define内定义USE_STDPERIPH_DRIVER

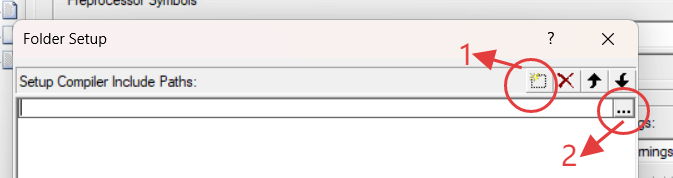

然后点击下面Include Paths右边的三个点。

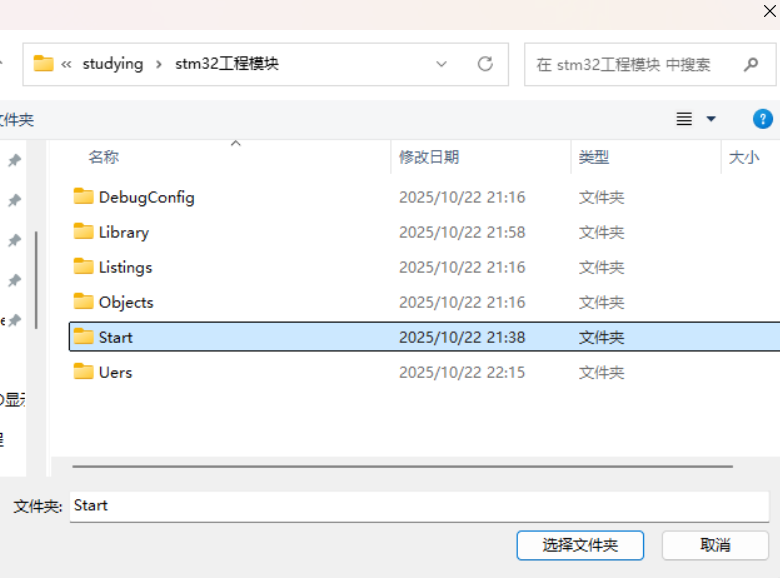

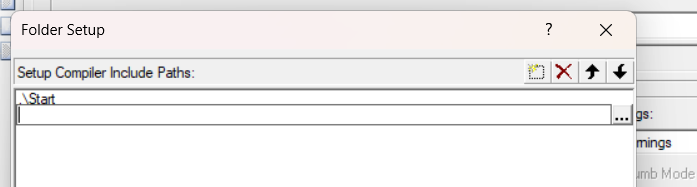

选择Start文件夹，添加进来。

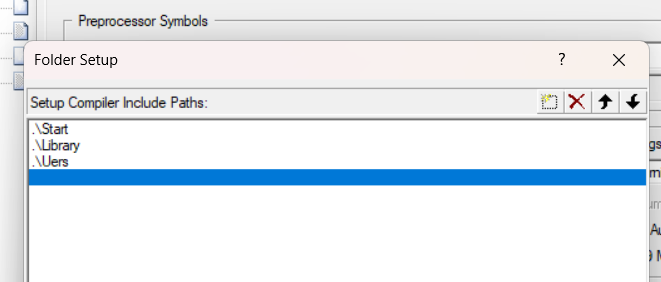

将Library、Uers文件夹都添加进来

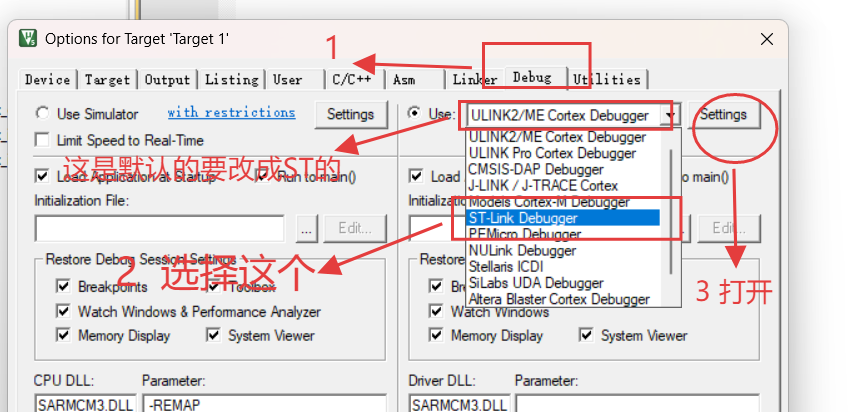

点OK即可。然后在魔术棒里打开Debug，在Use里选择ST-Link选项。

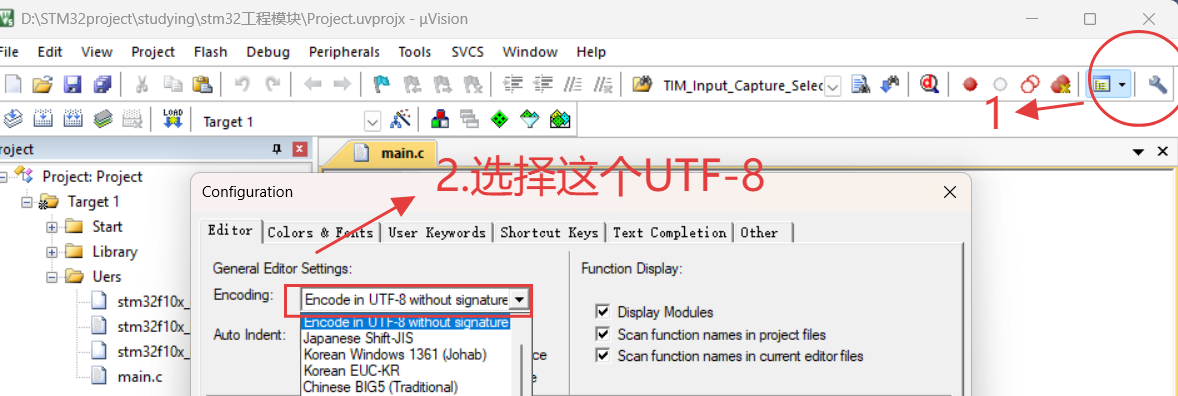

调中文问题：

四、测试

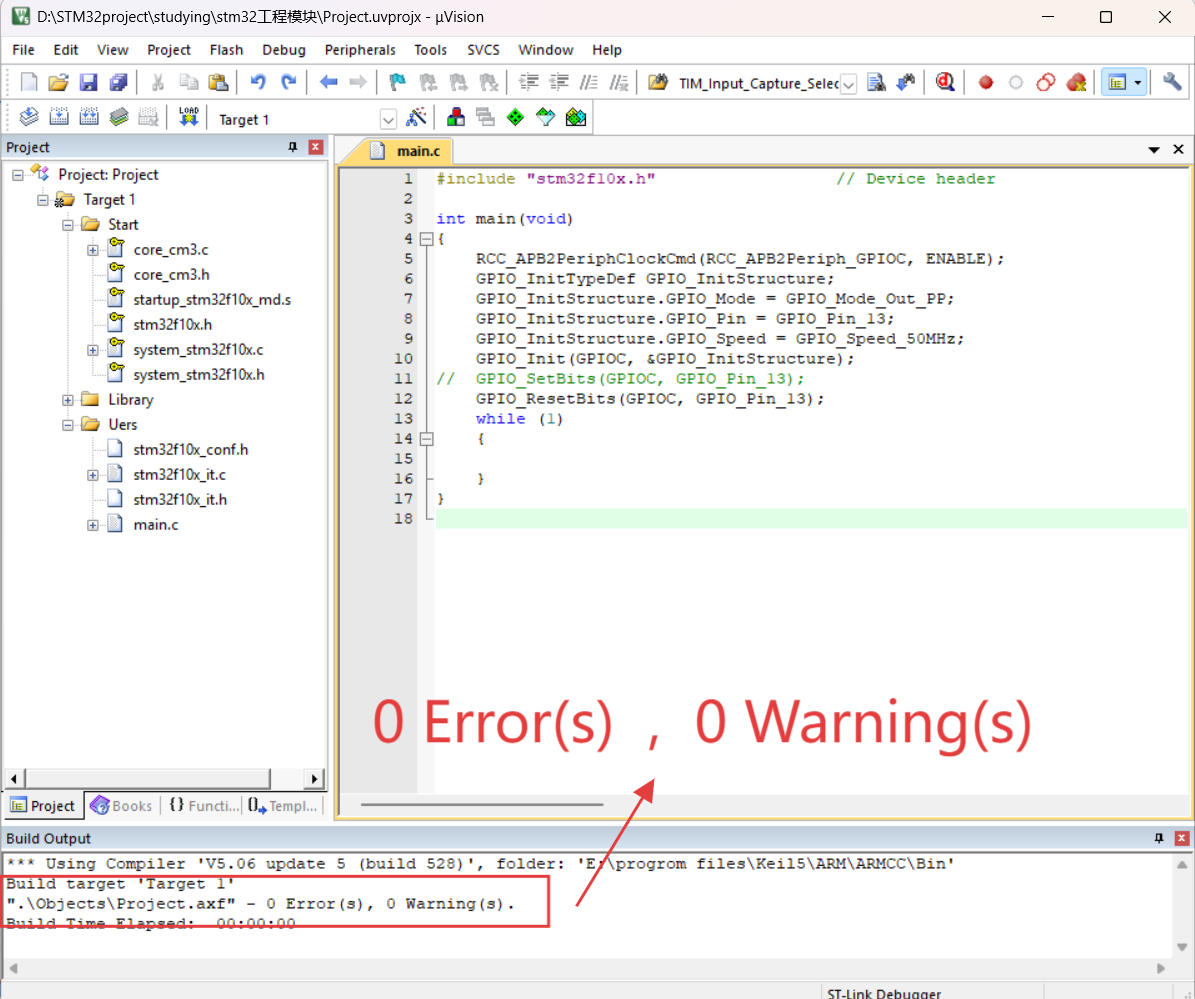

试一下江科大的代码。

#include "stm32f10x.h"                  // Device header

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
//	GPIO_SetBits(GPIOC, GPIO_Pin_13);
	GPIO_ResetBits(GPIOC, GPIO_Pin_13);
	while (1)
	{

	}
}

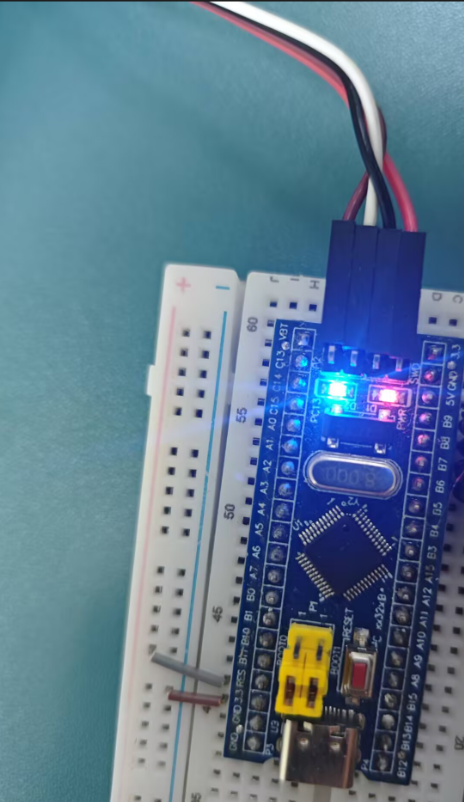

按下Loan下载可以看到stm32f10c8t6亮一个红灯一个蓝灯。

以上就是我在学习江科大视频所做的笔记。如果有错误的地方，请大家多多指教。
