哈喽，各位嵌入式圈的 “小白” 们！今天咱们来唠一个让无数新手头疼的模块 ——RTC 实时时钟。你是不是也曾对着 datasheet 里的 “LSE”“LSI” 一脸懵？是不是配置完代码发现时钟跑着跑着就 “放飞自我” 了？别慌，这篇文章带你从 “啥是 RTC” 到 “亲手写代码实现闹钟”，全程大白话 + 搞笑吐槽，保证严谨又好懂！

一、先搞懂：RTC 到底是个啥？

想象一下：你家的电子表，就算拔掉电源（换成纽扣电池），时间也不会 “失忆”—— 这就是 RTC 的核心作用！

RTC（Real Time Clock）= 实时时钟，它就像单片机里的 “小闹钟”：

能独立计时（秒、分、时、日、月、年）
断电后靠纽扣电池续命（所以掉电不丢时间）
还能触发闹钟、定时唤醒单片机（省电神器！）

为啥需要 RTC？这些场景离不了！

嵌入式系统：比如温湿度记录仪，得精确记录 “xx 时间温度是 xx”
智能家居：智能灯定时开关、电饭煲预约煮饭，全靠它记时
工业控制：生产线的定时巡检、设备维护提醒
仪器仪表：示波器的时间戳、万用表的测量记录
闹钟 / 定时器：从手环的起床提醒到物联网设备的周期性上报

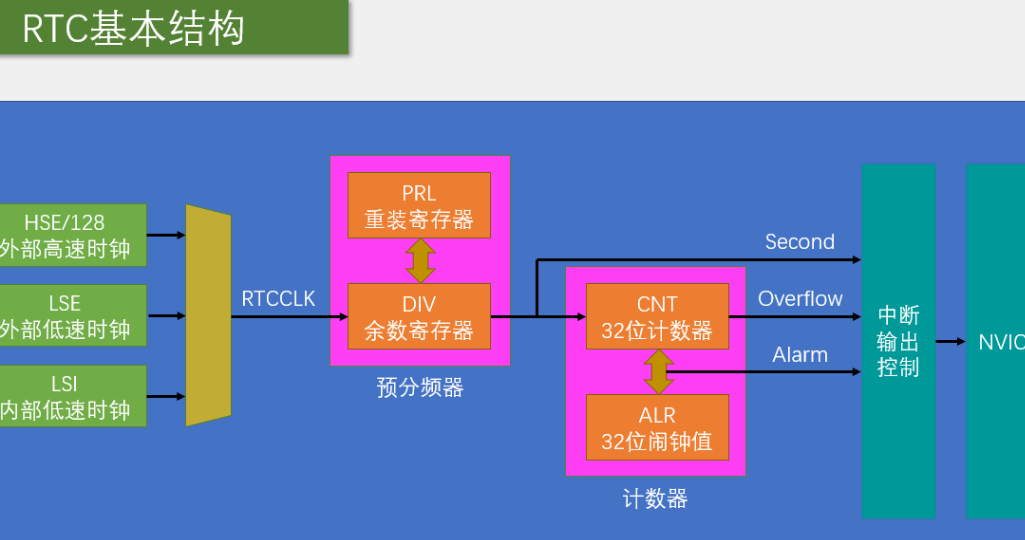

二、RTC 的 “心脏”：时钟源怎么选？

RTC 能跑起来，全靠稳定的时钟源。就像人需要稳定的心跳，RTC 的时钟源要是 “跳得忽快忽慢”，时间就不准了。STM32 给了 3 种选择，咱们一个个扒：

1. LSE：外部低速时钟

来源：外接 32.768kHz 的晶振（就是电路板上那个小圆柱，长得像纽扣电池的 “邻居”）
优点：精度高！32.768kHz 刚好是 2¹⁵，分频后完美得到 1 秒（32768 = 2¹⁵，分频后 1Hz）
缺点：需要外接元件（不过大部分开发板都焊好了）

吐槽：这玩意儿就像 “专业手表机芯”，走时准，但得额外装个 “零件”。

2. LSI：内部低速时钟

来源：STM32 内部的 RC 振荡器（没有外部元件，全靠芯片自己振）
优点：省事儿！不用接外部晶振，电路简单
缺点：精度差到离谱！温度一变就 “发疯”（夏天快 2 分钟，冬天慢 3 分钟是常事）

吐槽：这就是个 “地摊电子表”，便宜但不靠谱，适合对时间精度没要求的场景（比如单纯唤醒单片机）。

3. HSE-RTC：高速外部时钟分频

来源：把外部高速时钟（HSE，比如 8MHz）分频后给 RTC 用
优点：精度还行（毕竟 HSE 本身精度不错）
缺点：HSE 耗电比 LSE 大，而且分频电路复杂

吐槽：相当于用 “跑车发动机” 改造成 “钟表齿轮”，性能过剩还费电，除非特殊需求否则不用。

总结：99% 的场景选LSE！精度够、耗电低，完美适配 RTC 需求。

三、RTC 的 “充电宝”：电源从哪来？

RTC 之所以断电还能计时，全靠 “双电源” 设计：

正常供电：单片机工作时，用 VDD 主电源
掉电供电：主电源断开后，自动切换到VBAT 引脚（接纽扣电池，一般是 CR2032）

就像手机没电了自动切换到备用电池，保证时间 “不断更”。

四、手把手写代码：从初始化到闹钟响

终于到了最激动人心的环节！咱们以 STM32F103 为例，一步步实现 RTC 功能。代码会加超详细注释，保证小白也能看懂。

核心思路：先判断是否需要重新配置

RTC 最烦的是 “每次上电都要重设时间”。解决办法是：用备份寄存器存个 “标记”，如果标记没变，说明纽扣电池没断电，时间还在跑，不用重设！

步骤 1：初始化框架（先看整体流程）

void RTC_Init(void) {
  // 读取备份寄存器的“标记”，判断是否需要重配置
  if (RTC_ReadBackupRegister(RTC_BKP_DR0) != 0x1234) {
    // 标记不对：说明第一次上电或纽扣电池没电了，需要重新配置
    RTC_Config(); // 配置RTC时钟源、分频器
    RTC_SetTime(23, 59, 55, RTC_H12_PM); // 设置初始时间（23:59:55）
    RTC_SetDate(12, 31, 2023, 7); // 设置初始日期（2023-12-31 周日）
    RTC_WriteBackupRegister(RTC_BKP_DR0, 0x1234); // 写入标记
  } else {
    // 标记正确：时间一直在跑，只需同步寄存器
    RTC_WaitForSynchro(); // 等待RTC寄存器同步
  }
  // 配置闹钟和唤醒功能（不管是否重配置，都要开中断）
  RTC_Alarm_Init();
  RTC_WakeUp_Init();
}

步骤 2：详细配置 RTC（RTC_Config 函数）

这里重点讲LSE 配置（推荐用法）：

void RTC_Config(void) {
  // 1. 开电源时钟，允许访问备份寄存器
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
  PWR_BackupAccessCmd(ENABLE); // 解除备份寄存器保护（关键！不然写不了）

  // 2. 配置LSE时钟源
  RCC_LSEConfig(RCC_LSE_ON); // 开启外部低速晶振
  // 等待LSE稳定（别用标志位，直接延时最靠谱，老司机都这么干）
  delay_ms(100);

  // 3. 选择RTC时钟源为LSE
  RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
  RCC_RTCCLKCmd(ENABLE); // 开启RTC时钟

  // 4. 等待RTC寄存器同步（必须等，不然读不到正确值）
  RTC_WaitForSynchro();

  // 5. 配置RTC分频器（32768Hz分频到1Hz，刚好1秒）
  RTC_InitTypeDef RTC_InitStruct;
  RTC_InitStruct.RTC_AsynchPrediv = 0x7F; // 异步分频：127
  RTC_InitStruct.RTC_SynchPrediv = 0xFF;  // 同步分频：255
  RTC_InitStruct.RTC_HourFormat = RTC_HourFormat_24; // 24小时制
  RTC_Init(&RTC_InitStruct);
}

关键知识点：

分频计算：(0x7F + 1) * (0xFF + 1) = 128 * 256 = 32768，刚好把 32768Hz 分成 1Hz（1 秒）。
为什么用延时等 LSE？因为 LSE 启动慢，标志位有时候不准，直接等 100ms 最稳。

步骤 3：设置时间和日期

// 设置时间（时、分、秒、上午/下午）
void RTC_SetTime(uint8_t Hour, uint8_t Minute, uint8_t Second, uint8_t AM_PM) {
  RTC_TimeTypeDef RTC_TimeStruct;
  RTC_TimeStruct.RTC_Hours = Hour;
  RTC_TimeStruct.RTC_Minutes = Minute;
  RTC_TimeStruct.RTC_Seconds = Second;
  RTC_TimeStruct.RTC_H12 = AM_PM; // 选RTC_H12_AM（上午）或PM（下午）
  RTC_SetTime(RTC_Format_BIN, &RTC_TimeStruct); // BIN表示十进制（不是二进制！）
}

// 设置日期（月、日、年、星期）
void RTC_SetDate(uint8_t Month, uint8_t Date, uint8_t Year, uint8_t WeekDay) {
  RTC_DateTypeDef RTC_DateStruct;
  RTC_DateStruct.RTC_Month = Month;
  RTC_DateStruct.RTC_Date = Date;
  RTC_DateStruct.RTC_Year = Year; // 注意：这里是后两位（比如23表示2023）
  RTC_DateStruct.RTC_WeekDay = WeekDay; // 1=周一，7=周日
  RTC_SetDate(RTC_Format_BIN, &RTC_DateStruct);
}

坑点提醒：

年份只存后两位（00-99），所以 2023 年要传 23。
星期几是 “1 = 周一，7 = 周日”，别搞反了！

步骤 4：配置闹钟（到点提醒）

比如设置 “每天 8:00:00” 响铃：

void RTC_Alarm_Init(void) {
  // 1. 配置闹钟时间
  RTC_AlarmTypeDef RTC_AlarmStruct;
  RTC_AlarmStruct.RTC_AlarmTime.RTC_Hours = 8;
  RTC_AlarmStruct.RTC_AlarmTime.RTC_Minutes = 0;
  RTC_AlarmStruct.RTC_AlarmTime.RTC_Seconds = 0;
  RTC_AlarmStruct.RTC_AlarmTime.RTC_H12 = RTC_H12_AM;
  RTC_AlarmStruct.RTC_AlarmDateWeekDay = 1; // 日期（如果RTC_AlarmDateWeekDaySel是日期）
  RTC_AlarmStruct.RTC_AlarmDateWeekDaySel = RTC_AlarmDateWeekDaySel_Date; // 按日期触发
  RTC_AlarmStruct.RTC_AlarmMask = RTC_AlarmMask_None; // 不屏蔽任何字段（严格匹配时分秒）
  RTC_SetAlarm(RTC_Format_BIN, RTC_Alarm_A, &RTC_AlarmStruct);

  // 2. 配置中断（EXTI_17线专门接RTC闹钟）
  EXTI_InitTypeDef EXTI_InitStruct;
  EXTI_InitStruct.EXTI_Line = EXTI_Line17;
  EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
  EXTI_InitStruct.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStruct);

  // 3. 配置NVIC中断优先级
  NVIC_InitTypeDef NVIC_InitStruct;
  NVIC_InitStruct.NVIC_IRQChannel = RTCAlarm_IRQn;
  NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
  NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
  NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStruct);

  // 4. 使能闹钟中断
  RTC_ITConfig(RTC_IT_ALRA, ENABLE);
  RTC_AlarmCmd(RTC_Alarm_A, ENABLE);
}

// 闹钟中断服务函数
void RTCAlarm_IRQHandler(void) {
  if (RTC_GetITStatus(RTC_IT_ALRA) != RESET) {
    // 闹钟响了！这里可以加代码（比如开灯、发串口消息）
    printf("起床啦！太阳晒屁股了！\r\n");

    // 清除标志位（必须做，不然会一直触发中断）
    RTC_ClearITPendingBit(RTC_IT_ALRA);
    EXTI_ClearITPendingBit(EXTI_Line17);
  }
}

步骤 5：配置唤醒功能（周期性触发）

比如每 1 秒唤醒一次，用来更新时间显示：

void RTC_WakeUp_Init(void) {
  // 1. 先关闭唤醒功能（配置前必须关）
  RTC_WakeUpCmd(DISABLE);

  // 2. 配置EXTI_22线（专门接RTC唤醒）
  EXTI_InitTypeDef EXTI_InitStruct;
  EXTI_InitStruct.EXTI_Line = EXTI_Line22;
  EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
  EXTI_InitStruct.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStruct);

  // 3. 配置NVIC
  NVIC_InitTypeDef NVIC_InitStruct;
  NVIC_InitStruct.NVIC_IRQChannel = RTC_WKUP_IRQn;
  NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;
  NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
  NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStruct);

  // 4. 配置唤醒时钟源（选LSE分频后的1Hz，即1秒）
  RTC_WakeUpClockConfig(RTC_WakeUpClock_CK_SPRE_16bits); // 1Hz时钟
  RTC_SetWakeUpCounter(0); // 计数0，即1秒触发一次

  // 5. 使能唤醒中断
  RTC_ITConfig(RTC_IT_WUT, ENABLE);
  RTC_WakeUpCmd(ENABLE);
}

// 唤醒中断服务函数（每1秒触发一次）
void RTC_WKUP_IRQHandler(void) {
  if (RTC_GetITStatus(RTC_IT_WUT) != RESET) {
    // 读取当前时间并显示
    RTC_TimeTypeDef time;
    RTC_DateTypeDef date;
    RTC_GetTime(RTC_Format_BIN, &time);
    RTC_GetDate(RTC_Format_BIN, &date);
    printf("20%02d-%02d-%02d %02d:%02d:%02d\r\n",
           date.RTC_Year, date.RTC_Month, date.RTC_Date,
           time.RTC_Hours, time.RTC_Minutes, time.RTC_Seconds);

    // 清除标志位
    RTC_ClearITPendingBit(RTC_IT_WUT);
    EXTI_ClearITPendingBit(EXTI_Line22);
  }
}
