揭秘INA219：为何它成为电赛电流检测的“明星芯片”？

在今年的电赛C题——“基于单目视觉的目标物测量装置”中，要求之一便是实时监测直流稳压电源对整机的供电电流，并在装置工作期间完成电流的测量与显示，同时保证测量相对误差的绝对值不大于5%。部分同学尝试了传统的分立运放方案，却不得不面对电路设计复杂、调试耗时的问题；另一些同学转向霍尔传感器，又难免受困于成本压力与温度漂移的困扰。那么，有没有一款芯片能够兼顾高精度、易用性与丰富功能，真正实现“鱼与熊掌兼得”呢？

答案正是TI推出的INA219。这颗看似普通的小芯片，凭借其“All-in-One”的一体化设计——内部高度集成了高精度仪表放大器、ADC转换器甚至功率计算单元，仅需通过简单的I2C接口即可直接读取电流、电压和功率三大关键参数。它就像一位可靠的“电赛助手”，以出色的性价比、极低的上手门槛和稳定可靠的性能，当之无愧地成为了电流检测任务中的“明星芯片”。

在接下来的内容中，我们将与大家一同深度剖析INA219，从硬件设计到软件驱动，全方位展示它如何成为电赛实战中的制胜利器！

I2C通信时序详解：起始、应答与终止

I2C通信协议的精髓在于几种基本信号条件。透彻理解这些基本信号，是成功驱动INA219乃至任何I2C设备的重要基础。整个I2C通信过程都基于串行数据线（SDA）和串行时钟线（SCL）这两根线展开。

起始信号：一次通信的“敲门”信号**

作为每次通信会话的开端，起始信号好比一个独特的“敲门”动作。当它出现时，就像在向总线上所有从设备发出明确通知：“注意了，主设备即将开始传输数据！”具体来说，起始信号是在SCL时钟线保持高电平期间，SDA数据线上产生一个从高到低的跳变。

这个机制可以类比为会议场景：当会场安静时（SCL为高电平），主持人（主设备）用力敲击桌面（SDA从高变低），这个动作宣告会议正式启动，要求所有参会者立即集中注意力。需要特别说明的是，起始信号必须由主设备主动产生。一旦起始信号发出，总线即被视为占用状态，进入忙碌工作模式。

/**
  * @brief  IIC起始信号
  * @param  None
  * @return None
	* @note   SCL=1时SDA产生下降沿
  */
void Med_Ina219_Iic_Start (void)
{
	INA219_SDA_H();
	INA219_SCL_H();
	Med_Ina219_Iic_Delay();
	INA219_SDA_L();
	Med_Ina219_Iic_Delay();
	INA219_SCL_L();   // 为后面数据传输做准备
	Med_Ina219_Iic_Delay();
}

应答信号：从设备的“点头”确认**

在I2C协议中，每传输完一个字节（8位数据）后都必须紧跟一个应答位，这是确保数据可靠传递的关键机制，相当于接收设备对发送方的一次“点头”确认。具体来说，主设备发送完一个字节后，会主动释放SDA线（置为高电平），并产生第9个时钟脉冲。在这个时钟的高电平期间，接收设备（无论是主设备读取还是从设备接收）需要将SDA线拉为低电平，以此表示“上一个字节已成功接收”。

如果接收设备在第9个时钟周期内没有拉低SDA线（SDA仍保持高电平），则视为“无应答”（NACK）。这种情况通常意味着接收设备未就绪、地址匹配失败或通信正常结束（例如主设备读取完最后一个字节后主动发送NACK）。你可以把这个过程想象成两人传递物品：每递出一件（一个字节），对方必须回应“收到”（ACK），你才会继续递出下一件；如果对方没有回应（NACK），你就知道出现了问题，从而停止后续动作。

/**
  * @brief  等待ACK应答信号
  * @param  None
  * @return u8  0-应答成功，1-无应答
  */
u8 Med_Ina219_Iic_WaitAck (void)
{
	u8 ack;

	INA219_SDA_H();   // 确保主机释放SDA
	Med_Ina219_Iic_Delay();
	INA219_SCL_H();
	Med_Ina219_Iic_Delay();

	ack = INA219_READ_SDA() ? 1 : 0;

	INA219_SCL_L();
	Med_Ina219_Iic_Delay();

	return ack;
}
/**
  * @brief  发送ACK应答信号
  * @param  None
  * @return None
  */
void Med_Ina219_Iic_Ack (void)
{
	INA219_SDA_L();
	Med_Ina219_Iic_Delay();
	INA219_SCL_H();
	Med_Ina219_Iic_Delay();
	INA219_SCL_L();
}
/**
  * @brief  发送NACK非应答信号
  * @param  None
  * @return None
  */
void Med_Ina219_Iic_Nack (void)
{
	INA219_SDA_H();
	Med_Ina219_Iic_Delay();
	INA219_SCL_H();
	Med_Ina219_Iic_Delay();
	INA219_SCL_L();
}

终止信号：通信的“结束语”**

终止信号，好比通信流程中的“结束语”，它的出现意味着本轮数据传输正式画上句号。在此之后，主设备将释放总线控制权，总线状态也随之恢复为空闲。

具体来看，终止信号的时序定义非常明确：在SCL时钟线维持高电平期间，SDA数据线需要产生一个从低到高的上升沿跳变。这就像会议主持人（主设备）在完成所有议程后，用一个特定的动作（在寂静中让SDA由低变高）宣告“会议到此结束，各位请便”。这个清晰的信号一经发出，总线便解除了占用状态，重新回到可被使用的空闲状态。

/**
 1. @brief  IIC终止信号
 2. @param  None
 3. @return None
	* @note   SCL=1时SDA产生上升沿
  */
void Med_Ina219_Iic_Stop (void)
{
	INA219_SDA_L();
	INA219_SCL_L();
	Med_Ina219_Iic_Delay();
	INA219_SCL_H();
	Med_Ina219_Iic_Delay();
	INA219_SDA_H();
	Med_Ina219_Iic_Delay();
}

时序联动：一次完整的写入过程

下面我们把前面介绍的各路信号组合起来，还原一个主设备向INA219写入命令的完整流程：

主设备在总线上发出启动条件，启动本次通信。
主设备发送由7位从机地址与1位读写位（此处为0，表示写入）组成的8位数据。
主设备释放SDA线，并生成第9个时钟脉冲。此时，地址匹配的INA219会将SDA线拉低，返回一个应答信号。
主设备继续发送8位的寄存器指针，告知INA219接下来要操作哪个内部寄存器。
INA219再次回应应答信号，确认接收成功。
主设备发送要写入该寄存器的8位数据内容。
INA219再次发出应答信号，表示数据已正确接收。
最后，主设备产生停止条件，标志着本次通信顺利结束。

配合上述流程，我们可以通过如下C语言函数实现一次完整的寄存器写入操作：

/**
 * @brief  向INA219指定寄存器写入数据
 * @param  reg   目标寄存器地址
 * @param  dat   待写入的数据
 * @return None
  */
void Med_Ina219_WriteReg (u8 reg, u16 dat)
{
    Med_Ina219_Iic_Start();                     // 发起起始信号
    Med_Ina219_Iic_SendByte(INA219_ADDR << 1 | 0);  // 发送设备地址+写指令
    Med_Ina219_Iic_WaitAck();                   // 等待从机应答
    Med_Ina219_Iic_SendByte(reg);               // 发送寄存器地址
    Med_Ina219_Iic_WaitAck();                   // 等待应答
    Med_Ina219_Iic_SendByte(dat >> 8);          // 写入数据高8位
    Med_Ina219_Iic_WaitAck();                   // 等待应答
    Med_Ina219_Iic_SendByte(dat & 0xFF);        // 写入数据低8位
    Med_Ina219_Iic_WaitAck();                   // 等待应答
    Med_Ina219_Iic_Stop();                      // 发出停止信号
}

INA219硬件设计：从原理图到PCB的实战要点

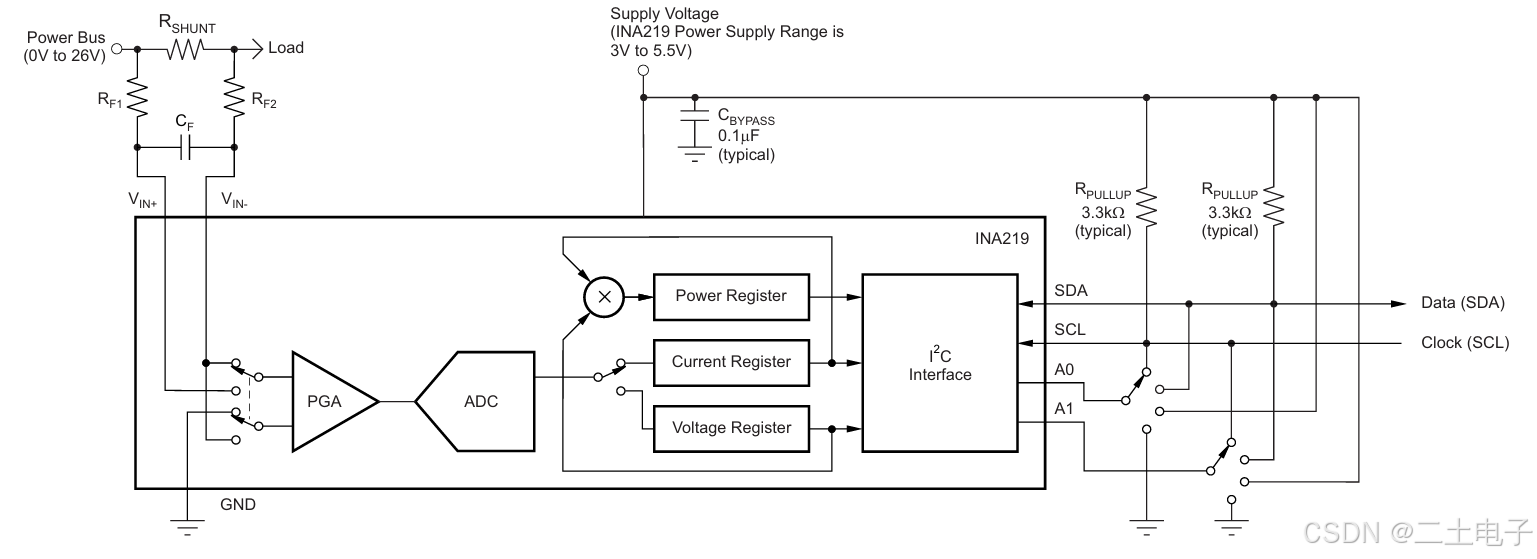

先来看INA219数据手册中的典型应用电路，这是我们硬件设计的基石。
INA219典型应用电路
1、电源设计与去耦策略

稳定的电源是保证INA219精确测量的基础，设计时需要特别注意：

去耦电容选择：使用0.1μF的陶瓷电容直接连接在芯片的VCC和GND引脚之间；
布局要求：去耦电容要尽可能靠近芯片电源引脚放置，减少寄生电感对高频噪声滤波效果的影响；
电源稳定性：对于噪声较大的电源环境，可考虑额外增加一个10μF的钽电容作为低频滤波；

2、输入滤波电路设计

输入滤波电路对测量精度有重要影响，可以根据应用场景灵活配置：

元件选型建议：差分滤波电阻RF1和RF2：通常选择100Ω以下，避免引入过大测量误差；滤波电容CF：容值范围一般在1nF至100nF之间，需根据实际噪声频率特性调整；
灵活设计：建议在PCB上预留滤波元件焊盘，调试时可根据实际情况选择安装；

3、I2C通信接口设计

上拉电阻配置：如果系统中其他I2C设备已配备上拉电阻，则无需重复添加，注意阻值不要太大；
布线注意事项：SDA和SCL信号线应保持平行布线，长度尽量一致；远离高频信号和电源线，减少交叉干扰；

INA219实战应用指南：精准测量电压、电流与功率

在开始检测之前，我们需要先确定几个关键参数，用于正确配置INA219。这些参数包括分流电阻的阻值、最大检测电流以及电流的最小分辨率等。分流电阻的阻值可以根据实际选型来设定，常用的阻值为100mΩ。

最大检测电流则取决于所选分流电阻的阻值以及PGA（可编程增益放大器）的增益设置。举个例子，如果我们选用100mΩ的分流电阻，并将PGA增益设为8，那么根据欧姆定律，理论上能够检测的最大电流为3.2A。在实际编程配置时，我们也可以设定一个更小的最大电流值——这样做的好处是，最大电流越小，对应的电流最小分辨率就越精细，测量结果也就越精确。

由于INA219支持双向电流检测，其电流寄存器是一个16位有符号整数，最大值为32768。电流的最小分辨率可通过以下公式计算：

Current_LSB = I_Max / 32768

接下来，我们需要计算并写入INA219校准寄存器的数值，计算公式如下：

校准寄存器值 = 0.04096 / (Current_LSB * R_shunt)

公式中的0.04096是INA219内部的固定基准电压值。注意，最终计算得到的校准值必须取整，而取整操作会引入微小的理论误差。完成校准后，我们只需读取对应的寄存器，即可获取测量结果。

int main(void)
{
	float busVoltage = 0.0, current = 0.0,power = 0.0;

	Med_Mcu_Iint();

	/* 初始化INA219，实际项目可以额外封装到app文件 */
	Med_Ina219_WriteReg (INA219_REG_CONFIG,INA219_CONFIG_VALUE);
	Med_Ina219_WriteReg (INA219_REG_CALIBRATION,INA219_CALIBRATION_VALUE);
	printf ("INA219 Initialization Complete!\r\n");
	delay_ms(100);   // 延时一小段时间，等待第一次转换完成

	while(1)
  {
		busVoltage = Med_Ina219_GetBusVoltage_V();
		current = Med_Ina219_Current_mA();
		power = Med_Ina219_GetPower_mW();
		printf ("Bus Voltage: %.3f V\r\n", busVoltage);
		printf ("Current: %.3f mA\r\n", current);
		printf ("Power: %.3f mW\r\n", power);
		printf ("-----------------------\r\n");
		delay_ms(1000);
	}
}
