在嵌入式系统开发中,FSMC(灵活的静态存储控制器)作为连接外部存储设备与 LCD 的重要桥梁,其地址线与 LCD RS 引脚的连接控制逻辑,是实现 LCD 正常显示的关键环节。很多开发者在初次接触时,容易被地址偏移、数据宽度与引脚控制的关联关系绕晕,本文将从基础概念入手,结合对比表格和实例详细拆解这一核心技术点,帮你彻底理清其中的逻辑。

一、核心基础概念铺垫

在深入分析前,我们先明确两个关键概念,这是理解后续内容的前提:

1. FSMC 的核心作用

FSMC 是 STM32 等嵌入式芯片中常用的控制器,主要用于连接 SRAM、NOR Flash、NAND Flash 以及 LCD 等外部设备。它通过地址线、数据线和控制线的组合,实现对外部设备的读写控制。其中,地址线(如 FSMC_A [25:0]) 不仅用于指定外部设备的存储地址,还可通过与 LCD 特定引脚的连接,实现对 LCD 功能的控制。

2. LCD 的 RS 引脚功能

LCD 的 RS(Register Select,寄存器选择)引脚是区分 “写命令” 和 “写数据” 的关键,其功能可通过下表清晰区分:

RS 引脚电平 对应操作 目标寄存器 典型应用场景
0 写入控制命令 控制寄存器 设置显示模式、清屏、初始化
1 写入显示数据 数据寄存器 传输像素颜色值、字符编码

简言之,RS 引脚的电平状态,决定了 LCD 当前接收的是 “命令” 还是 “数据”,而这一电平状态,正是通过 FSMC 的地址线来间接控制的。

二、关键核心:16 位数据传输下的地址偏移机制

在 FSMC 与 LCD 的连接中,LCD 的数据传输宽度(8 位或 16 位)会直接影响 FSMC 的地址处理逻辑,其中16 位数据传输是最常见的场景,也是地址偏移的核心触发条件。通过下表可直观对比不同数据宽度下的地址特性:

表 1:不同数据传输宽度的 FSMC 地址特性对比

数据传输宽度 地址步长(1 个逻辑地址对应物理地址偏移) 地址偏移操作 控制位映射关系(RS 接某地址线 A_n)
8 位 1 字节(0x1) 无偏移(直接映射) 控制位 = A_n(直接由 A_n 电平控制)
16 位 2 字节(0x2) 自动右移 1 位 控制位 = A_{n+1}(偏移后高 1 位控制)

1. 为什么会有地址偏移?

FSMC 对地址的处理,会根据外部设备的数据宽度自动调整 “地址步长”:

  • 若 LCD 为8 位数据传输:1 个地址对应 1 字节(8 位)数据,地址步长为 1(即地址 + 1,对应物理地址偏移 1 字节),无需偏移;
  • 若 LCD 为16 位数据传输:1 个地址对应 2 字节(16 位)数据,地址步长为 2(即地址 + 1,对应物理地址偏移 2 字节)。

为了适配 16 位数据的 “2 字节对齐” 要求,FSMC 会对程序中设置的逻辑地址自动右移 1 位,最终映射到实际的物理地址。这一 “自动右移 1 位” 的操作,就是导致地址线控制位 “错位”(高 1 位控制)的关键。

2. 地址偏移的直观示例

假设程序中需访问物理地址0x00000080(用于控制 RS=1,写数据),不同数据宽度下的逻辑地址设置对比:

数据传输宽度 目标物理地址 逻辑地址计算方式 最终设置的逻辑地址
8 位 0x00000080 逻辑地址 = 物理地址 0x00000080
16 位 0x00000080 逻辑地址 = 物理地址 / 2 0x00000040

注:之前示例中提到的 0x7E,是结合 “基地址偏移” 后的特殊场景(如基地址非 0 时),核心逻辑仍为 “16 位下逻辑地址 = 物理地址 / 2”。

三、实例拆解:不同 RS 引脚连接下的控制逻辑

理解了地址偏移机制后,我们通过两个典型实例,结合表格详细分析 RS 引脚接不同 FSMC 地址线时的控制逻辑。

实例 1:RS 引脚接 FSMC_A6(经典场景)

这是最常见的连接方式之一,结合 “写命令” 和 “写数据” 的需求,其控制逻辑可通过下表清晰呈现:

表 2:RS 接 FSMC_A6(16 位数据传输)的控制逻辑表
操作类型 RS 所需电平 偏移后控制位(A_{6+1}=A7) 控制位(A7)电平要求 目标物理地址特征(A7 位) 示例物理地址 对应逻辑地址(物理地址 / 2)
写命令 0 A7 0 A7=0 0x00000000 0x00000000
写数据 1 A7 1 A7=1 0x00000080 0x00000040
关键分析:
  • 硬件上:RS 接 FSMC_A6;
  • 16 位传输下:控制位偏移为 A7,因此通过 A7 的电平控制 RS;
  • 目标地址0x80的由来:0x80(二进制1000 0000)的 A7 位为 1,恰好满足 “RS=1(写数据)” 的电平要求,因此成为写数据的典型物理地址。
/*定义LCD地址结构体*/
typedef struct
{
	volatile uint16_t LCD_REG;
	volatile uint16_t LCD_RAM;
} LCD_TypeDef;
// 目标物理地址0x6C000080(A7=1)
// 因16位传输地址右移1位,逻辑地址 = 物理地址 / 2
// 0x6C000080 / 2 = 0x6C000040?不,实际是通过“偏移量”计算:
// 0x0000007E + 2 = 0x00000080 → 逻辑地址设为0x0000007E,
// 再结合基地址0x6C000000得到0x6C00007E,再次基础上 + 2 得到 0x6C000080(A7=1)
#define LCD_BASE ((uint32_t)(0x6C000000 | 0x0000007E))
#define LCD ((LCD_TypeDef *)LCD_BASE)

// 写命令
LCD->LCD_REG = regval;
// 写数据
LCD->LCD_RAM = data;

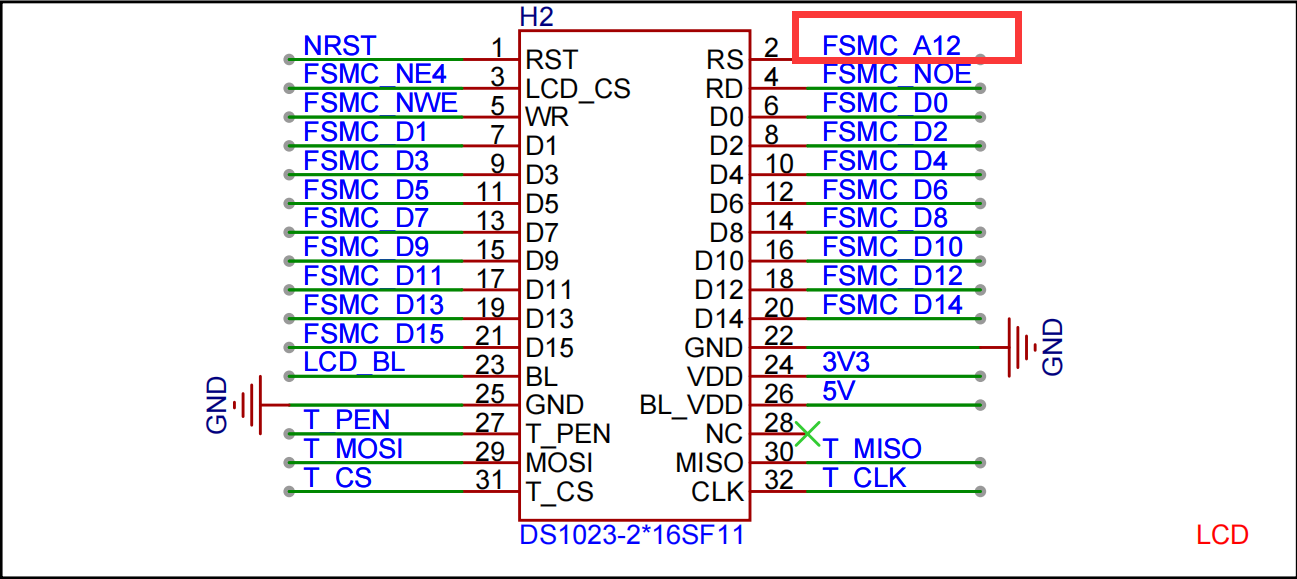

实例 2:RS 引脚接 FSMC_A12(扩展场景)

若 RS 接 FSMC_A12,控制逻辑与实例 1 一致,仅控制位偏移为 A13,具体对比下表:
在这里插入图片描述

表 3:RS 接 FSMC_A6 与 FSMC_A12(16 位传输)的控制逻辑对比
RS 硬件连接 数据传输宽度 偏移后控制位 写命令(RS=0)条件 写数据(RS=1)条件 示例基地址(STM32 常见) 写命令地址(示例) 写数据地址(示例)
FSMC_A6 16 位 A7 A7=0 A7=1 0x6C000000 0x6C000000(A7=0) 0x6C000080(A7=1)
FSMC_A12 16 位 A13 A13=0 A13=1 0x6C000000 0x6C000000(A13=0) 0x6C002000(A13=1)
关键分析:
  • 共性:无论 RS 接 A6 还是 A12,16 位传输下均偏移为高 1 位控制(A7 或 A13);
  • 差异:仅控制位编号变化,写命令 / 数据的核心逻辑(控制位电平要求)不变;
  • 示例地址说明:0x6C002000的 A13 位为 1(因 0x2000 对应二进制10000000000000,第 13 位为 1),满足 “RS=1(写数据)” 要求。
/*定义LCD地址结构体*/
typedef struct
{
	volatile uint16_t LCD_REG;
	volatile uint16_t LCD_RAM;
} LCD_TypeDef;
// 目标物理地址0x6C002000(A13=1)
// 逻辑地址计算:0x6C001FFE + 2 = 0x6C002000 → 逻辑地址设为0x00001FFE,
// 再结合基地址 0x6C000000 得到 0x6C001FFE,再此基础上 + 2 得到 0x6C002000(A13=1)
#define LCD_BASE ((uint32_t)(0x6C000000 | 0x00001FFE))
#define LCD ((LCD_TypeDef *)LCD_BASE)

// 写命令
LCD->LCD_REG = regval;
// 写数据
LCD->LCD_RAM = data;

四、常见疑问与避坑指南(表格总结)

在实际开发中,很多开发者会被地址计算和引脚对应关系绕晕,下表整理了高频疑问及解决方案:

表 4:常见疑问与避坑指南

常见疑问 核心原因 解决方案 / 验证方法
为什么控制位总是比硬件连接的地址线高 1 位? 16 位数据传输下,地址步长为 2,自动右移 1 位 牢记 “16 位→控制位 = A_{n+1}”,8 位→控制位 = A_n
如何快速确定写命令 / 数据的地址? 需满足 “控制位电平要求”(0 或 1) 1. 确定控制位(如 A7);2. 选择该位为 0/1 的地址;3. 16 位下逻辑地址 = 物理地址 / 2
怎么验证地址控制是否正确? 担心逻辑地址与物理地址映射错误 用示波器观测 RS 引脚:写命令时 RS 为低,写数据时 RS 为高,电平符合预期即正确
8 位传输下地址配置出错怎么办? 误按 16 位逻辑配置(加偏移) 8 位传输无偏移,直接用物理地址作为逻辑地址,控制位与硬件连接的地址线一致

五、总结:核心逻辑梳理

FSMC 地址线与 LCD RS 引脚的控制逻辑,本质是 “数据宽度决定地址步长,地址步长决定控制位偏移”,核心要点可通过下表快速回顾:

表 5:核心逻辑总结表

核心维度 关键结论
RS 引脚功能 RS=0→写命令,RS=1→写数据,电平由 FSMC 地址线控制
数据宽度影响 8 位无偏移,16 位自动右移 1 位(控制位高 1 位)
地址计算逻辑 16 位下:逻辑地址 = 目标物理地址 / 2;8 位下:逻辑地址 = 目标物理地址
控制位确定 RS 接 A_n → 8 位控制位 = A_n,16 位控制位 = A_{n+1}

掌握这一逻辑后,无论 RS 引脚接哪根 FSMC 地址线,都能通过表格快速推导对应的控制地址,轻松解决 LCD 显示控制中的地址配置问题。
