一.概要

前面我们介绍过FLASH，是单片机内部的FLASH，只有512K字节大小，我们如果要存大量的数据，就需要用到外部的FLASH。FLASH是一种存储芯片，通过程序可以修改数据，即平时所说的“闪存”。
FLASH闪存是非易失存储器，可以对称为块的存储器单元块进行擦写和再编程。任何FLASH器件的写入操作只能在空或已擦除的单元内进行，所以大多数情况下，在进行写入操作之前必须先执行擦除。
SPI Flash使用SPI接口进行数据传输，采用一种主从模式。主控制器通过发送命令和地址来访问SPI Flash，然后接收或写入数据。SPI Flash在接收到命令后，将相应的数据返回给主控制器。
SPI Flash的读取速度相对较慢，不支持直接执行代码。因此，它更适合用于存储配置数据、固件升级或数据存储等需要大容量存储但不需要频繁读取的应用。
本文对W25Q32 SPI FLASH的原理，指令，通讯时序等进行讲解，并通过STM32G474RET6单片机对W25Q32 进行数据读写实验。

在这里插入图片描述

二.W25Q32 SPI FLASH主要参数

FLASH芯片型号：W25Q32JVSSIQ
制造商:Winbond
产品种类:SPI NOR FLASH
封装 :SOIC-8
系列:W25Q32JV
存储容量:32 Mbit
最大时钟频率:133 MHz
接口类型:SPI
数据总线宽度:8 bit
电源电压: 2.7~3.6 V
电源电流—最大值: 25 mA
最小工作温度: - 40°C~85°C

模块接口说明：
1.VCC 供电电源 3.3V
2.CS SPI通讯CS引脚
3.DO SPI通讯MISO引脚
4.GND 电源地
5.CLK SPI通讯CLK引脚
6.DI SPI通讯MOSI引脚

在这里插入图片描述

三.W25Q32 SPI FLASH芯片介绍

引脚定义
在这里插入图片描述

在这里插入图片描述

1.W25Q32 芯片内部框图

在这里插入图片描述

如上图所示：
W25Q32的存储单位
Page(页)
256字节，编程最小单位(向FLASH写入内容)，一次最多编程256字节。
Sector(扇区)
擦除的最小单位，1个Sector一般包含16个Page，即4KB。
Block(块)
包含16个Sector，块擦除可以32KB(半块)、64KB(整块)两种擦除方式。

2.W25Q32 芯片指令表格

下图是指令表格，每个不同的指令所发的字节数量是不同的，第一个字节发送的都是命令号，比如擦除指令，擦除第0个Sector，SPI所发送的内容是0x20,0x00,0x00,0x00这四个字节。

在这里插入图片描述

3.W25Q32 芯片通讯时序

我们以读数据为例，解析下通讯时序，根据SPI通讯规则，CPOL为0，CPHA为0，MCU提供CLK，跟CS控制。
根据指令表格，读的命令4字节内容，是0x03+3字节地址，就能获取到对应地址的数据内容，数据内容是1字节。
在这里插入图片描述

在这里插入图片描述

四.STM32G474RET6驱动W25Q32 SPI FLASH读写实验

1. 硬件准备

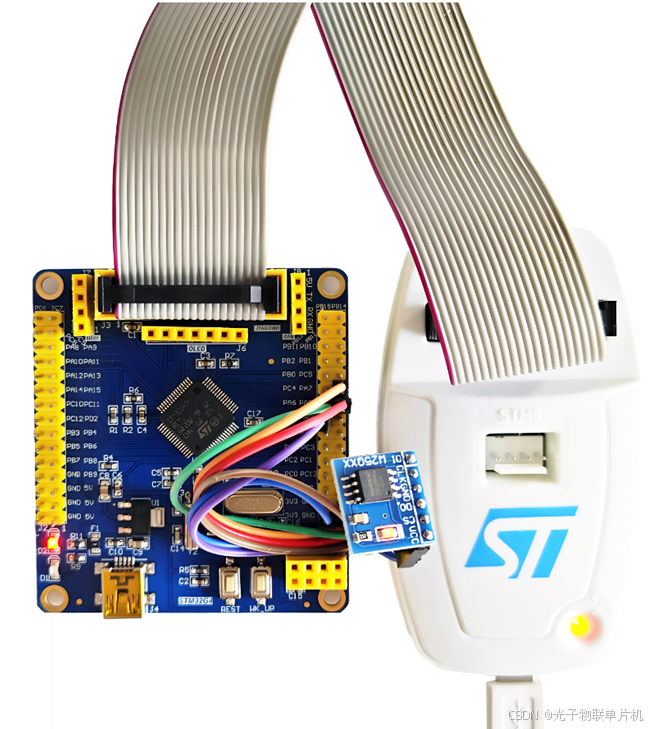

STLINK接STM32G474RET6开发板，STLINK接电脑USB口，用6根杜邦线把开发板3.3V 与模块VCC，开发板GND与模块GND，开发板PA4 与模块CS，开发板PA6 与模块DO，开发板PA7与模块DI，开发板PA5与模块CLK相连。
在这里插入图片描述

2.创建CubeMX工程

如下图所示，打开STM32CubeMX软件，新建工程。
在这里插入图片描述
如下图所示，Part Number处输入STM32G474RE，再双击就创建新的工程。

如下图所示，配置下载口引脚，PA13为SWD的SWDIO脚，PA14为SWD的SWCLK脚。
在这里插入图片描述

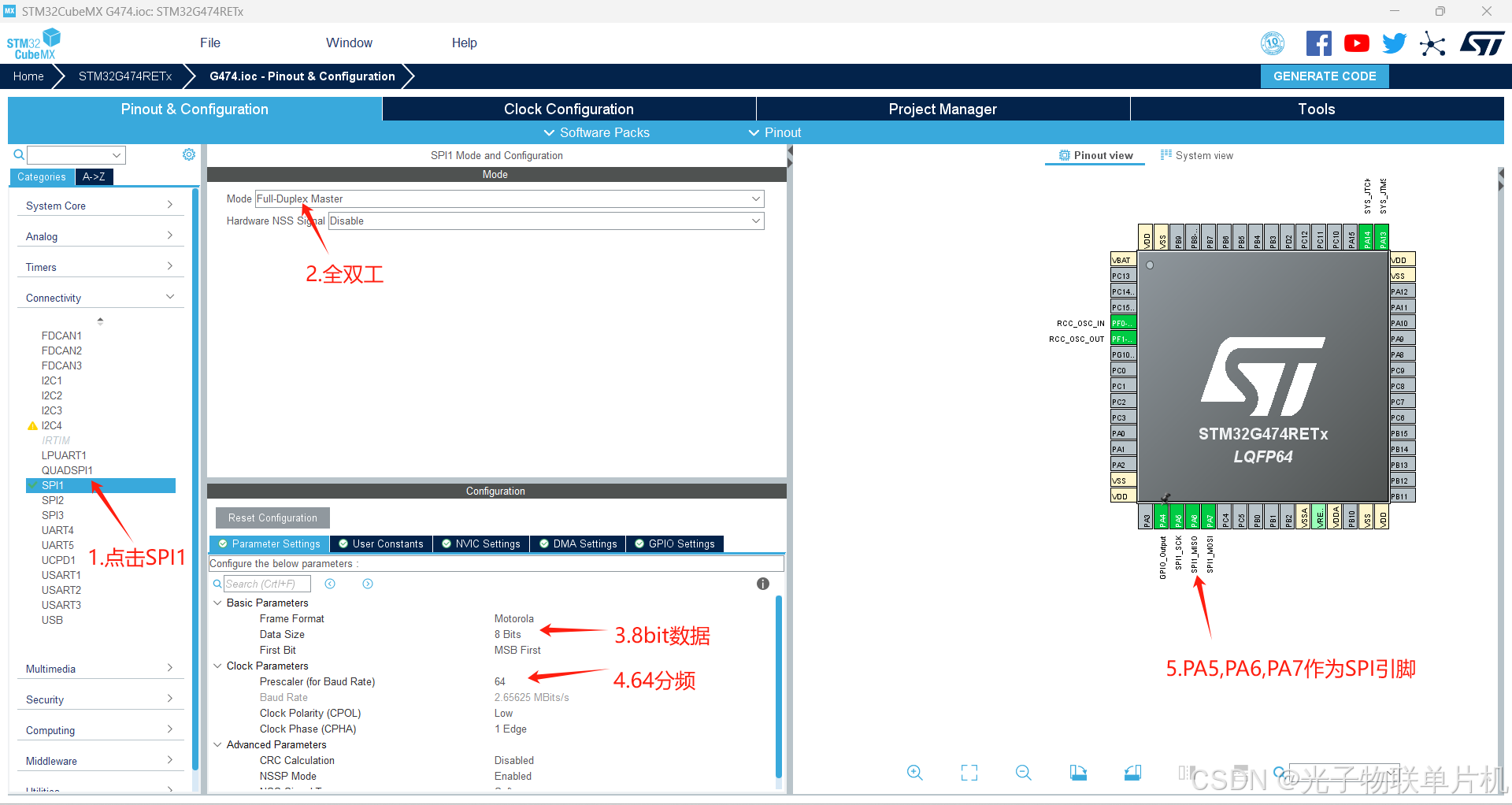

如下图所示，配置SPI1，PA5，PA6，PA7为SPI引脚，速度2.6MHZ左右，CS片选采用PA4引脚软件方式。
在这里插入图片描述

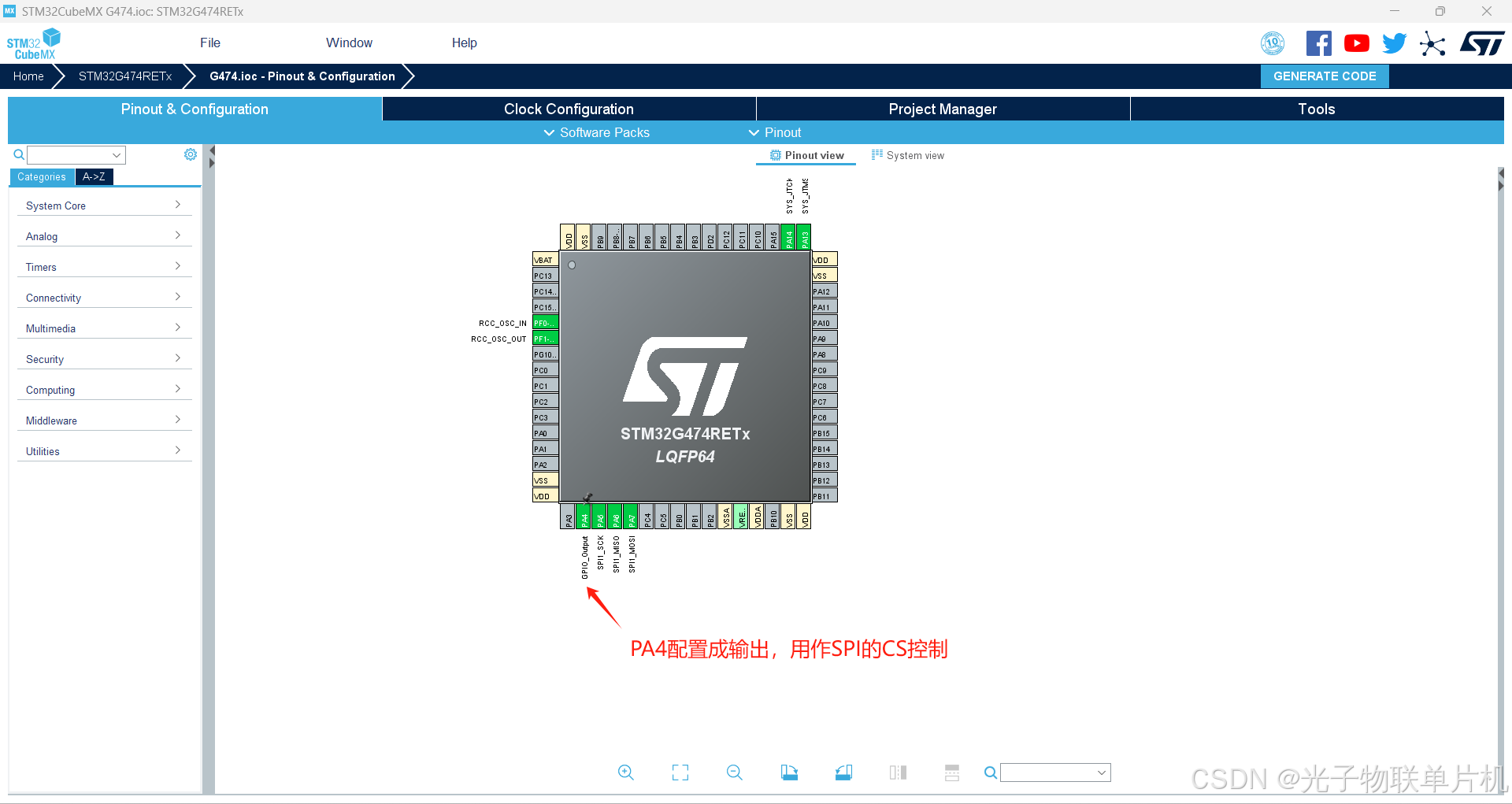

如下图所示，PA4配置成输出。
在这里插入图片描述

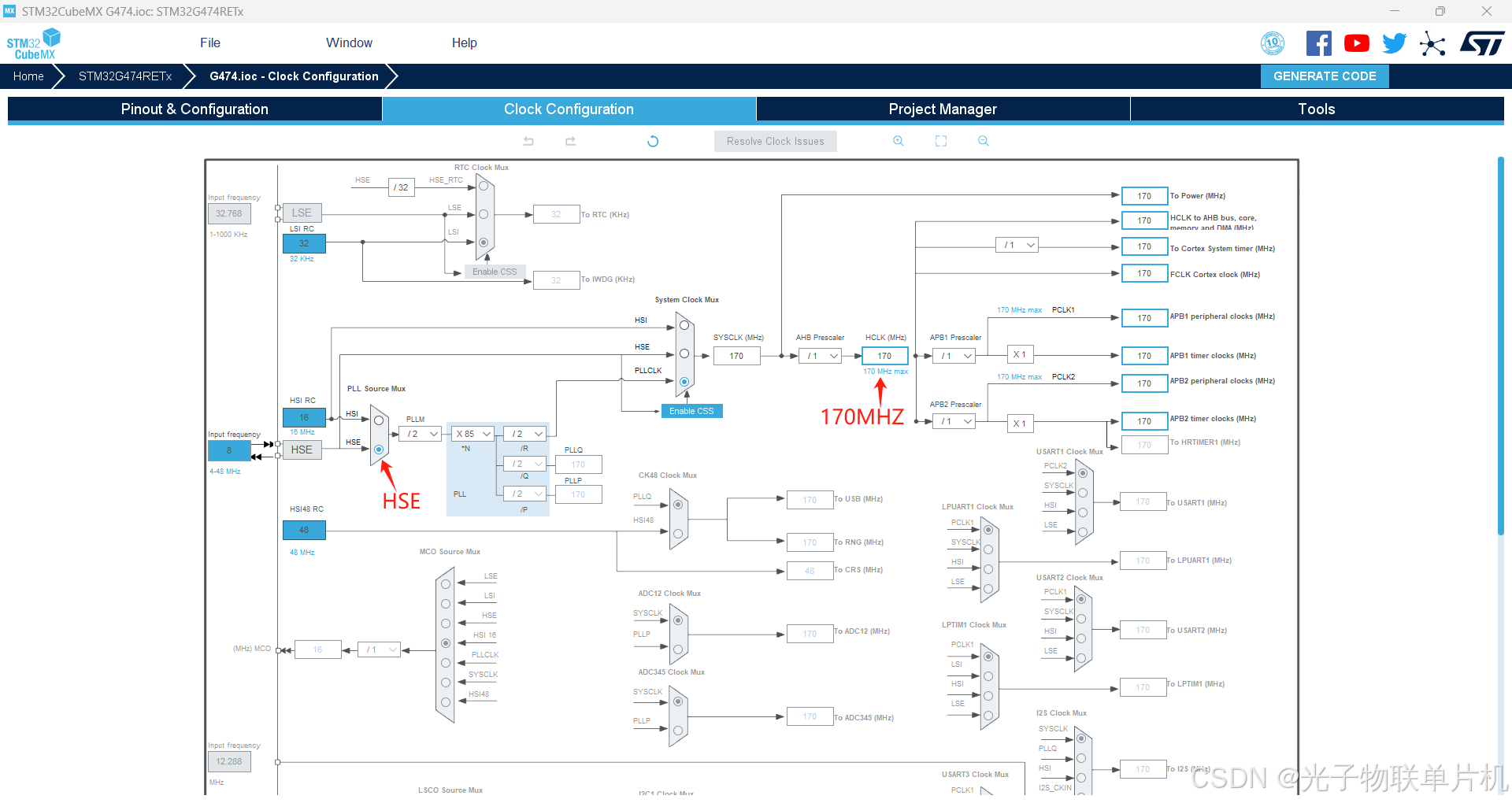

如下图所示，配置系统主频170Mhz，使用外部8MHZ晶振。
在这里插入图片描述

配置工程文件名，保存路径，KEIL5工程输出方式，生成工程。
在这里插入图片描述

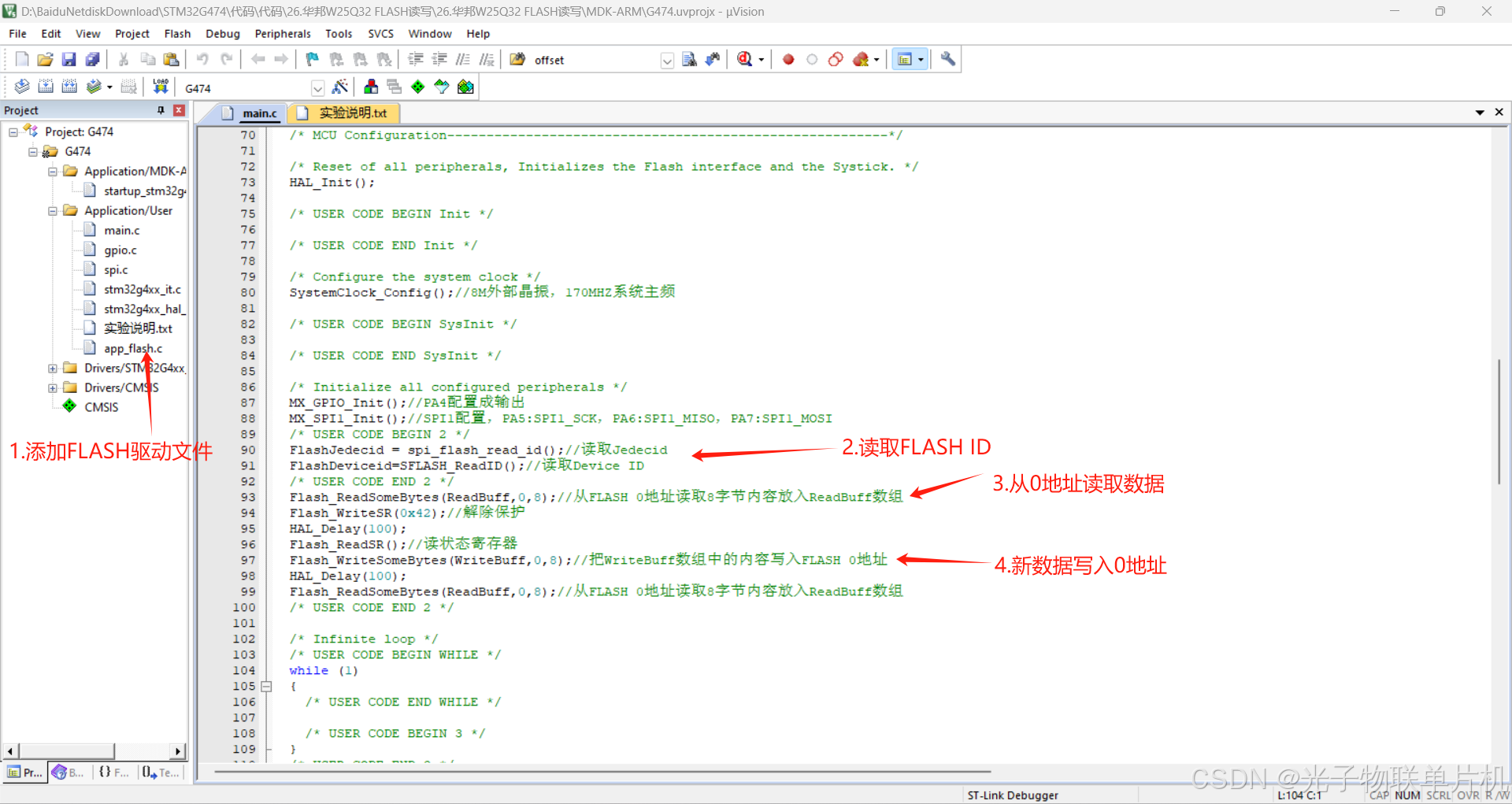

如下图所示，增加FLASH驱动代码，向FLASH的0地址写入数据0x55，再从FLASH的0地址读取数据。
在这里插入图片描述

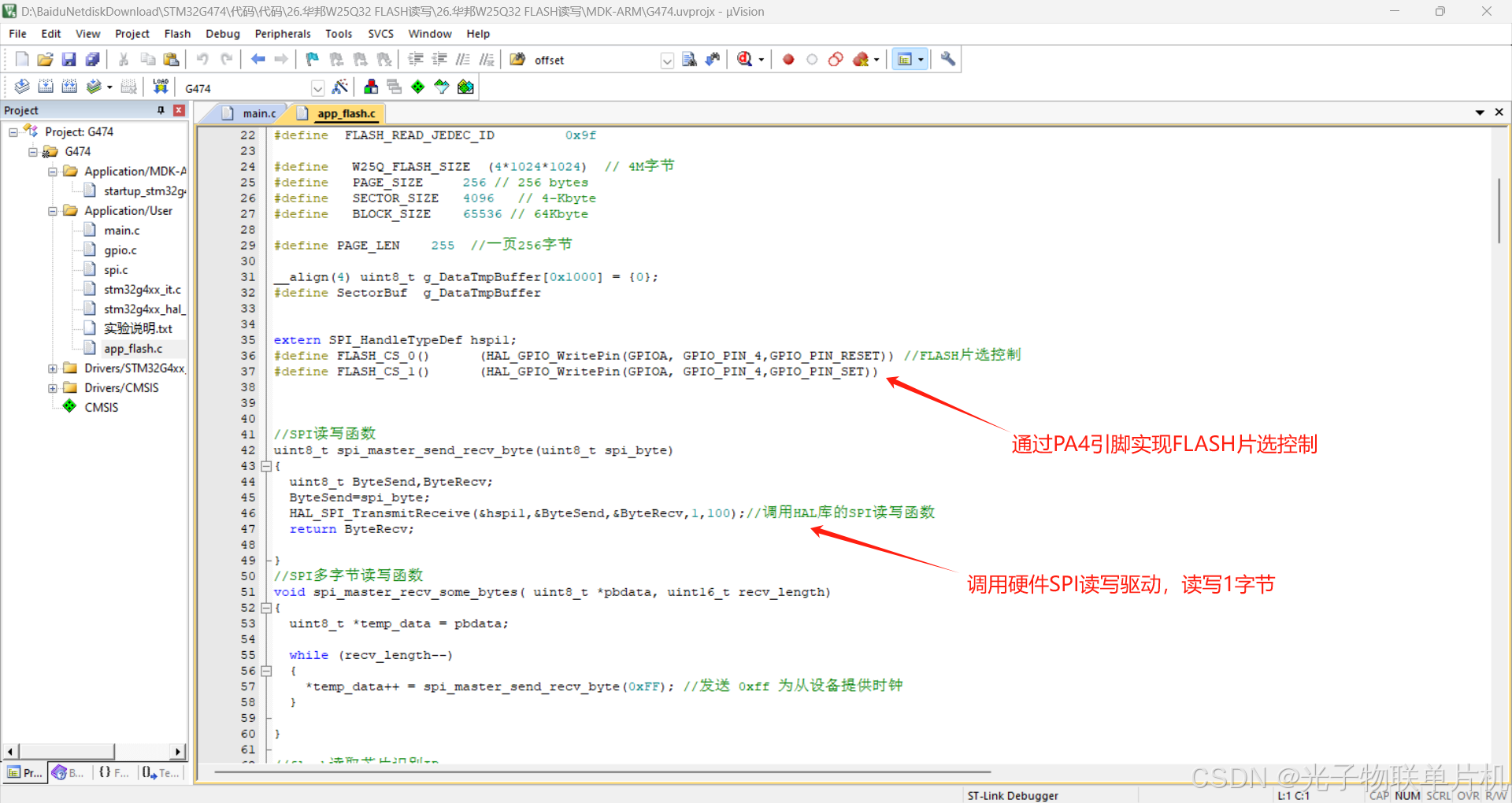

如下图所示，FLASH的数据读写驱动，采用SPI硬件驱动代码。

主要代码如下

uint32_t FlashJedecid,FlashDeviceid;//存储ID变量
extern void Flash_TestDataInit(void);
extern uint32_t spi_flash_read_id(void);
extern uint16_t SFLASH_ReadID(void);
uint8_t ReadBuff[10],WriteBuff[10]={0x55,0x55,0x55,0x55,0x55,0x55,0x55,0x55,0x55};//数据存储数组
extern void Flash_ReadSomeBytes(uint8_t *ucpBuffer, uint32_t _ulReadAddr, uint16_t _usNByte);
extern void Flash_WriteSomeBytes(uint8_t *ucpBuffer, uint32_t _ulWriteAddr, uint16_t _usNByte);
extern void Flash_WriteSR(uint8_t _ucByte);
extern uint8_t Flash_ReadSR(void);
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
  /* USER CODE END 1 */
  /* MCU Configuration--------------------------------------------------------*/
  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();
  /* USER CODE BEGIN Init */
  /* USER CODE END Init */
  /* Configure the system clock */
  SystemClock_Config();//8M外部晶振，170MHZ系统主频
  /* USER CODE BEGIN SysInit */
  /* USER CODE END SysInit */
  /* Initialize all configured peripherals */
  MX_GPIO_Init();//PA4配置成输出
  MX_SPI1_Init();//SPI1配置，PA5:SPI1_SCK，PA6:SPI1_MISO，PA7:SPI1_MOSI
  /* USER CODE BEGIN 2 */
	FlashJedecid = spi_flash_read_id();//读取Jedecid
	FlashDeviceid=SFLASH_ReadID();//读取Device ID
  /* USER CODE END 2 */
	Flash_ReadSomeBytes(ReadBuff,0,8);//从FLASH 0地址读取8字节内容放入ReadBuff数组
	Flash_WriteSR(0x42);//解除保护
	HAL_Delay(100);
	Flash_ReadSR();//读状态寄存器
	Flash_WriteSomeBytes(WriteBuff,0,8);//把WriteBuff数组中的内容写入FLASH 0地址
	HAL_Delay(100);
	Flash_ReadSomeBytes(ReadBuff,0,8);//从FLASH 0地址读取8字节内容放入ReadBuff数组
  /* USER CODE END 2 */
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
