一、写在前面

个人认为，Arduino UNO 是电子爱好者、学生和新手的首选开发板，推荐指数：⭐⭐⭐⭐⭐

• 极致易用，入门门槛低

 1. 硬件即插即用：通过 USB 线直接连接电脑，无需额外下载器或复杂接线，通电就能用。
 2. 软件简单直观：配套的 Arduino IDE 界面简洁，代码采用类 C/C++ 的简化语法，还自带大量示例代码（如控制 LED、读取传感器），复制修改就能运行。

•  生态极全，能搭所有基础项目

 1. 兼容模块多：市面上 90% 以上的电子模块（如温湿度传感器、电机、显示屏）都默认支持 Arduino 接口，不用自己焊线或改协议。
 2. 教程和社区足：从基础的 “点亮 LED” 到进阶的 “智能小车”，国内外有海量免费教程；遇到问题时，社区（如 CSND、知乎、B 站，等）能快速找到解决方案。

•  成本亲民，试错无压力

1. 原版价格约 100-150 元（*没必要*），兼容版仅 25-40 元（*推荐*），对新手来说无需高额投入。
2. 损坏风险低：电路设计有基础保护（如反接保护），即使接错线也不容易烧毁核心芯片，适合反复试错。

二、开发板供电

如下供电方式，人选其一即可，但务必注意不同供电方式的电压范围。

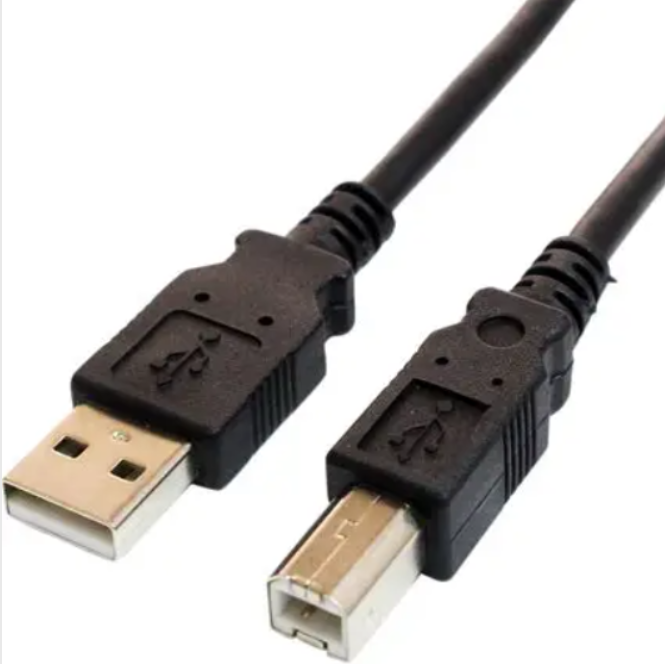

2.1. USB Type-B供电 （供电电压：5V）

    适用场景： 程序调试过程
    USB Type-B既是数据线，又可以为开发板供电；

2.2. DC电源口供电（供电电压：9V-12V）

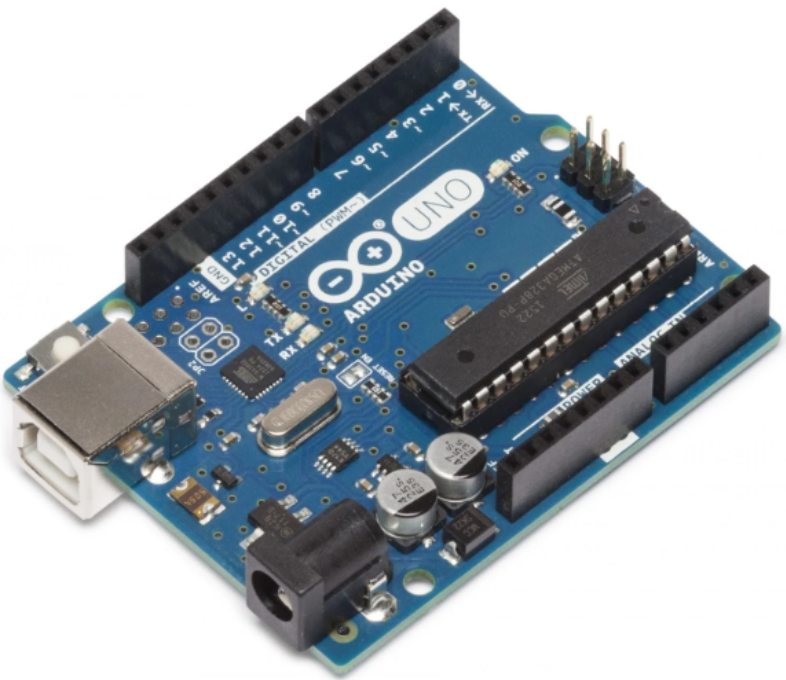

DC电源口位置如图：

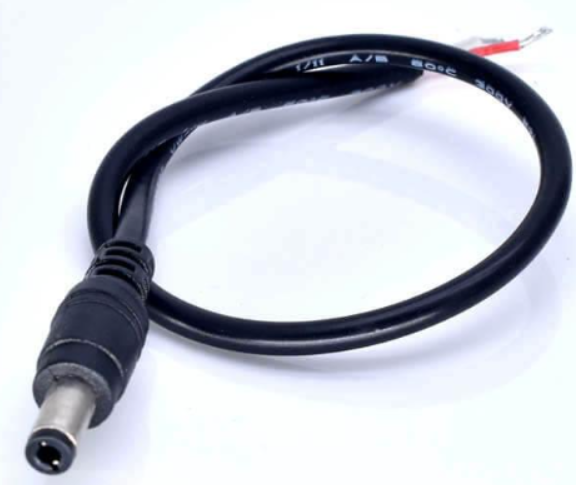

供电线接头规格：DC 5.5mm*2.1mm公头，如图

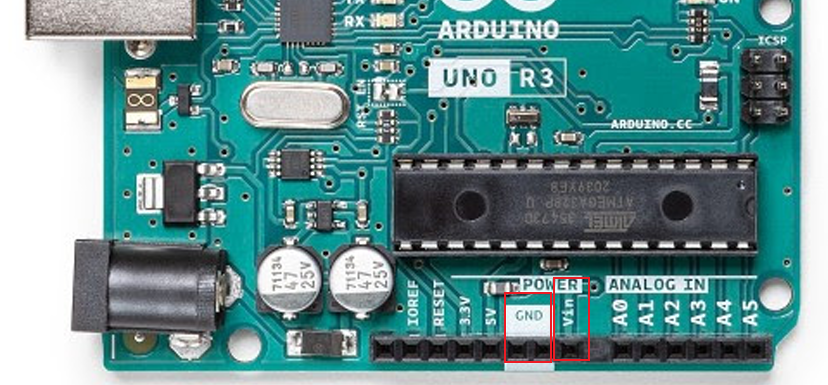

2.3.  Vin引脚供电（供电电压：7V-12V）

电源正极接入Vin引脚，电源地接入其旁边的GND（任一即可），如图：（注意电源电压范围：7V-12V）

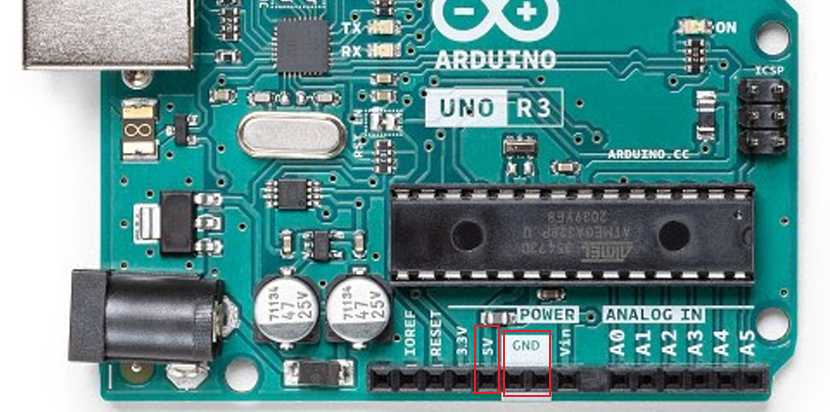

2.4  5V引脚供电（供电电压：5V）

电源正极接入5V引脚，电源地接入其旁边的GND（任一即可），如图：（注意电源电压为：5V）

注意: 该引脚亦可以作为UNO开发板的对外供电接口，因此不推荐适用该接口作为UNO的供电端口。

三、Arduino UNO的硬件接口配置

Arduino Uno 开发板的引脚分配包含以下主要部分：

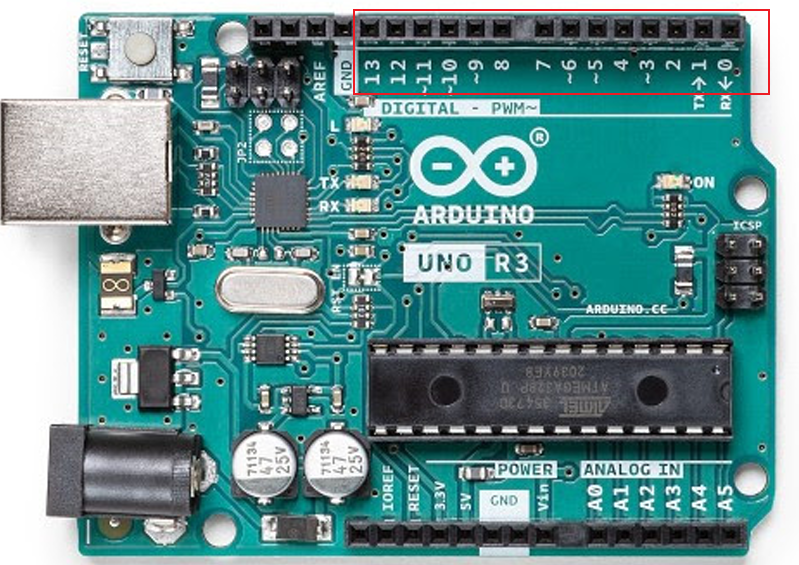

3.1 数字引脚（Digital Pins）

Arduino Uno 有 14 个数字引脚（编号为 0 到 13），其中引脚 13 连接到板载 LED【1】。引脚 3、5、6、9、10 和 11 支持 PWM（脉宽调制）输出。

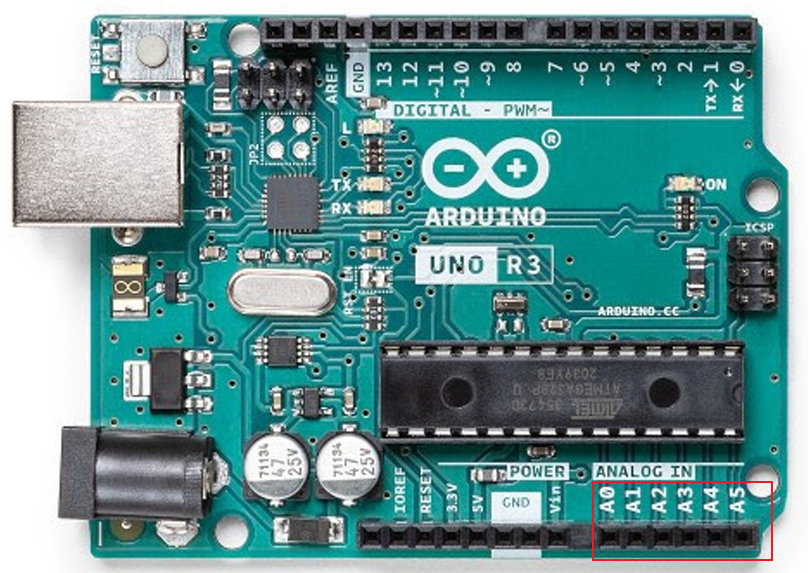

3.2 模拟输入引脚（Analog Pins）

Arduino Uno提供 6 个模拟输入引脚（编号为 A0 到 A5），这些引脚可以作为 ADC（模数转换器）使用，也可以配置为数字输入或输出。

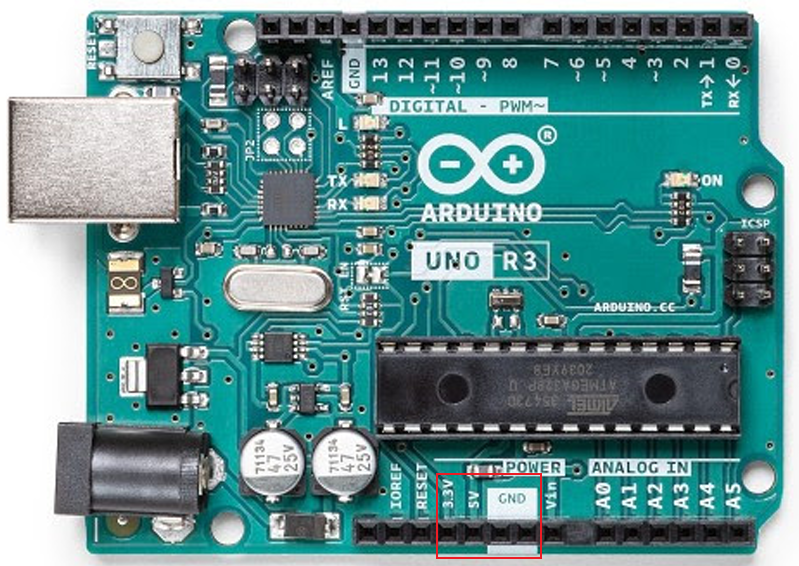

3.3 电源引脚（Power Pins）

 5V、3.3V 和 GND 引脚用于对外供电引脚，如图：

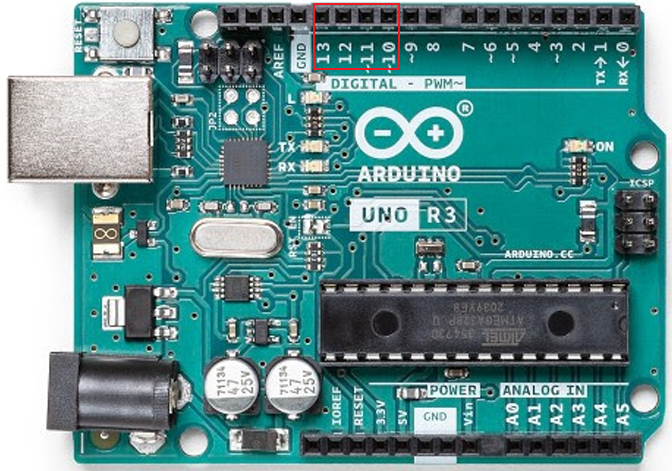

3.4 SPI通信接口

Arduino Uno提供 1 路SPI通讯接口，占用10、11、12、13共4个引脚，各引脚功能定义如下表：

功能定义	MOSI	MISO	SCK	SS
引脚编号	11	12	13	10

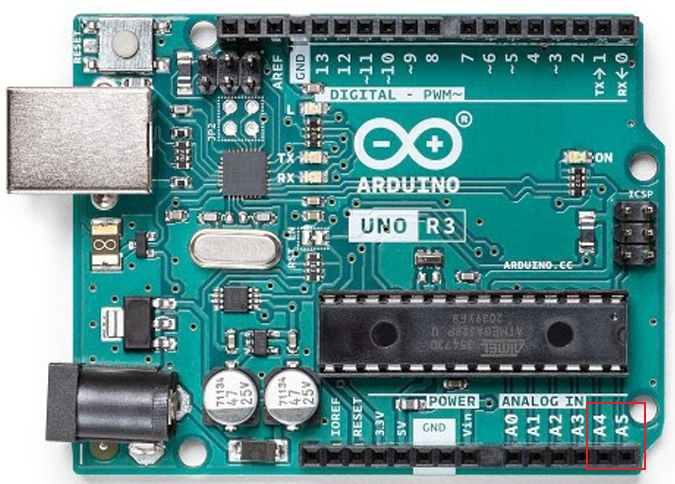

3.5 IIC通信接口

Arduino Uno提供 1 路IIC通讯接口，占用A4、A5共2个引脚，各引脚功能定义如下表：

功能定义	SDA	SDL
引脚编号	A4	A5

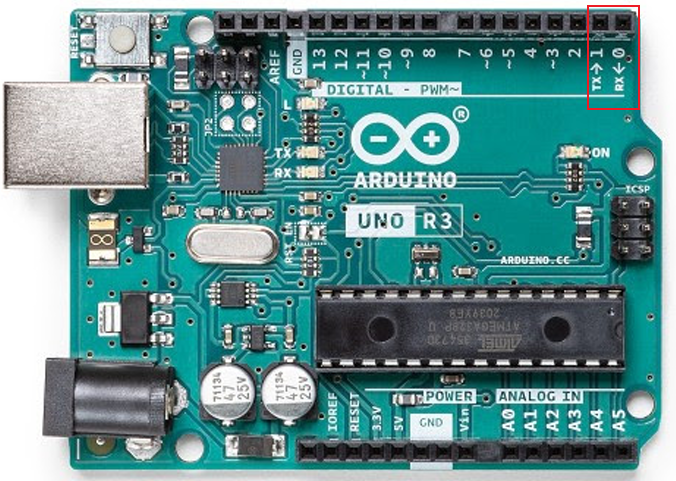

3.6 UART串口通信接口

Arduino Uno提供 1 路UART串口通信接口，占用0、1共2个引脚，各引脚功能定义如下表：

功能定义	RX	TX
引脚编号	0	1

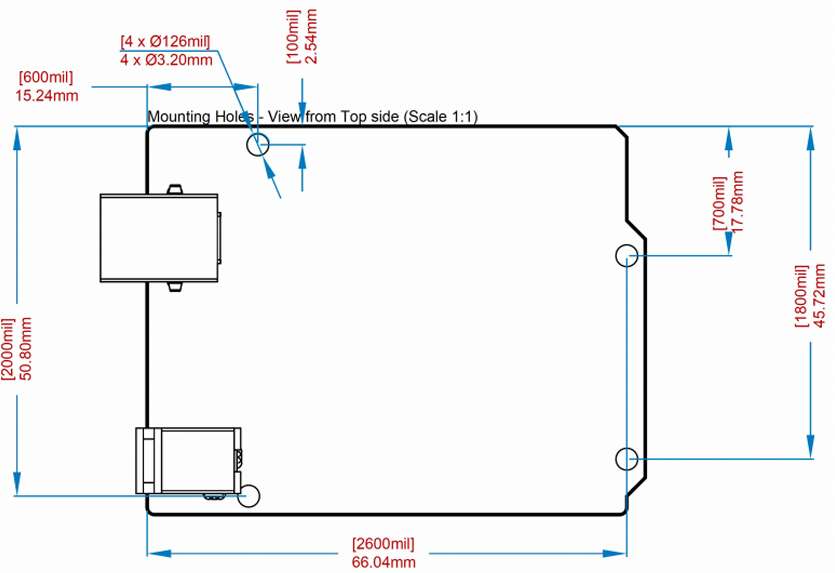

四、Arduino UNO开发板尺寸
