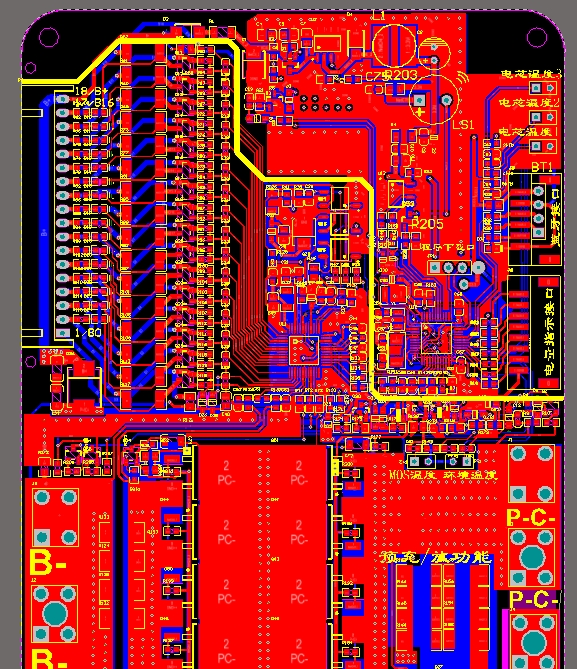

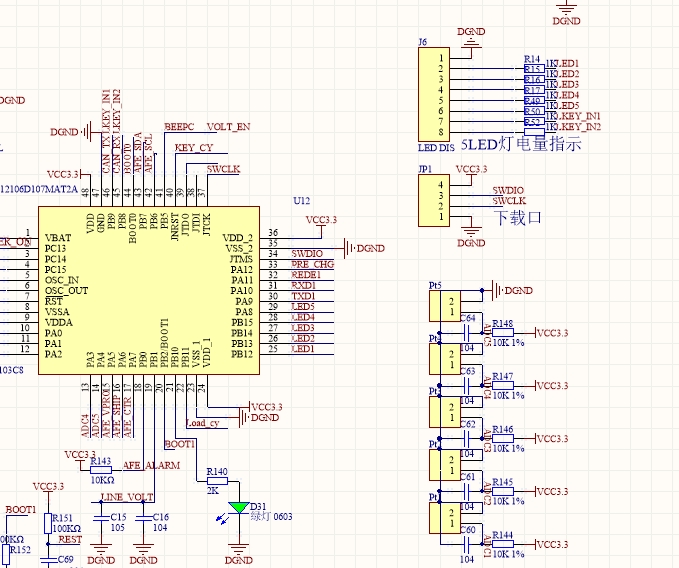

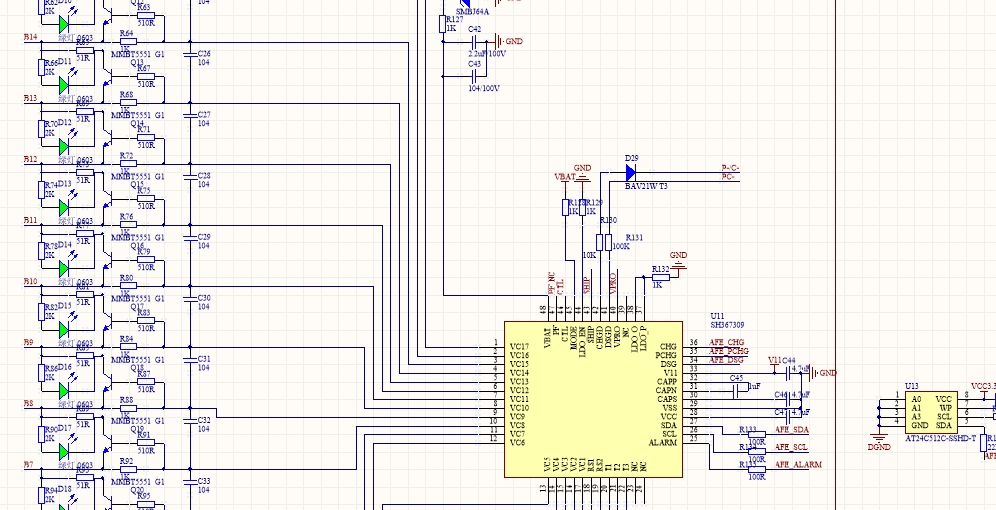

锂电池 保护板方案 中颖SH367309方案 原理图 PCB 源代码 保护板方案 中颖SH367309方案 原理图 PCB 源代码 锂电池、保护板方案、中颖SH367309方案、原理图和PCB源代码。 锂电池是一种常见的可充电电池，由锂离子在正负极之间的迁移来储存和释放电能。它们具有高能量密度、长寿命和较低的自放电率等优点，因此在许多电子设备中得到广泛应用。 保护板方案是用于保护锂电池的电路设计方案。它的主要功能是监测电池的电压、电流和温度等参数，并在必要时采取措施来防止电池过充、过放、过流或过温。保护板方案可以提高锂电池的安全性和可靠性。 中颖SH367309方案是一种特定的保护板方案。该方案可能包括特定的电路设计、元件选择和算法等，以实现对锂电池的保护功能。 原理图是电子设备设计中的一种图表，用于展示电路的连接方式和元件之间的关系。它是设计师用来理解和实现电路功能的重要工具。 PCB（Printed Circuit Board，印刷电路板）是电子设备中的一种基础组件，用于支持和连接电子元件。它由一层或多层导电材料构成，通过印刷、蚀刻和穿孔等工艺制成。PCB上的导线和连接点可以实现电路的连接和信号传输。

一、方案概述

中颖SH367309锂电池保护板方案基于STM32F10x系列微控制器，围绕锂电池的安全保护、参数监测、状态管理等核心需求构建。该方案通过硬件驱动层、核心功能层、数据存储层的分层设计，实现了电池电压/电流采集、过充/过放/过流/过温保护、参数配置存储、LCD显示等完整功能，适用于多串锂电池组的保护场景，具备高可靠性、可配置性强的特点。

二、代码结构总览

方案代码按功能模块划分为核心层、硬件驱动层、功能应用层三大层级，共包含135个相关文件，核心文件结构如下：

层级	目录/文件	核心功能
核心层	CORE\core_cm3.c/.h	Cortex-M3内核底层驱动，含寄存器操作、中断控制、堆栈管理
核心层	CORE\startupstm32f10xhd.s/.md.s	启动文件，负责堆栈初始化、中断向量表定义
硬件驱动层	HARDWARE\ADC	模数转换驱动，采集电池电压、电流等模拟信号
硬件驱动层	HARDWARE\EXTI	外部中断驱动，处理唤醒、故障触发等中断事件
硬件驱动层	HARDWARE\KEY	按键驱动，支持参数配置、功能切换输入
硬件驱动层	HARDWARE\LCD	液晶显示驱动，展示电池状态、参数信息
功能应用层	HARDWARE\CPU_TX	核心参数管理，含电流/电压阈值配置、数据存储
功能应用层	HARDWARE\CPU_TX\flash.c/.h	Flash存储驱动，实现参数掉电保存

三、核心模块功能详解

（一）Cortex-M3内核驱动模块（CORE目录）

该模块是整个系统的底层基础，基于CMSIS（Cortex Microcontroller Software Interface Standard）标准实现，为上层应用提供内核级操作接口。

1. 核心文件：core_cm3.c/.h

• 功能定位：封装Cortex-M3内核核心寄存器操作、中断控制、堆栈管理等底层功能，适配ARM Compiler、IAR Compiler、GNU Compiler等主流编译器。
• 关键功能：
• 堆栈管理：提供getPSP()/setPSP()（进程堆栈指针操作）、getMSP()/setMSP()（主堆栈指针操作），支持线程模式与 Handler 模式的堆栈切换。
• 中断与异常控制：通过getBASEPRI()/setBASEPRI()（基础优先级配置）、getPRIMASK()/setPRIMASK()（中断屏蔽控制）等函数，实现中断优先级管理与中断屏蔽。
• 内核状态控制：提供getCONTROL()/setCONTROL()（控制寄存器操作）、WFI()（等待中断）、WFE()（等待事件）等函数，优化内核运行状态。
• 数据操作指令：封装REV()（字节反转）、RBIT()（位反转）、LDREX()/STREX()（独占访问）等指令，满足底层数据处理需求。

2. 启动文件：startup_stm32f10x_hd.s/.md.s

• 功能定位：负责微控制器上电初始化，为应用程序运行搭建基础环境，区分高密度（HD）和中密度（MD）STM32F10x芯片。
• 关键流程：
• 堆栈初始化：定义StackSize（堆栈大小，HD默认0x800字节，MD默认0x400字节）和HeapSize（堆大小，默认0x200字节），初始化栈顶指针initial_sp。
• 中断向量表：包含复位handler、NMIhandler、HardFault_handler等内核异常处理函数，以及EXTI、ADC、TIM等外设中断入口，映射中断服务函数地址。
• 启动流程：上电后执行ResetHandler，调用SystemInit()（系统时钟初始化）和_main()（C库入口，最终调用应用层main()函数）。

（二）硬件驱动层模块

硬件驱动层直接操作外设硬件，为上层功能提供标准化的硬件访问接口，涵盖ADC、EXTI、KEY、LCD四大核心外设。

1. ADC模块（HARDWARE\ADC）

• 功能定位：采集锂电池组的电压、电流等模拟信号，为保护逻辑和状态监测提供数据支撑。
• 核心文件：adc.c/.h
• 关键功能：
• ADC初始化：Adc_Init()配置GPIOA的0、1、4引脚为模拟输入模式，初始化ADC1为独立模式、单次转换、右对齐数据格式，并执行ADC校准流程。
• 单通道采集：Get_Adc(u8 ch)指定ADC通道（0/1/4），启动软件转换并返回转换结果，采样时间配置为239.5周期，保证采样精度。
• 多通道轮询采集：TIMEtoCAdc()通过定时器触发，每20ms轮询采集3路信号（电压、电流等），将数据存入cadtemp1/cadtemp2/cad_temp3缓冲区，支持后续滤波处理。
• 平均滤波：GetAdcAverage(u8 ch,u8 times)对指定通道进行多次采样并求平均值，减少信号噪声干扰。

2. EXTI模块（HARDWARE\EXTI）

• 功能定位：处理外部中断事件，实现设备唤醒、故障报警等功能。
• 核心文件：exti.c/.h
• 关键功能：
• 中断初始化：EXTIXInit()配置GPIOB的0引脚为上拉输入，映射为EXTILine0中断，设置下降沿触发，配置中断优先级（抢占优先级2，子优先级2）。
• 中断处理：EXTI0_IRQHandler()中断服务函数，响应外部唤醒信号（如AFE芯片报警），设置bAFEFlg标志位，触发上层保护逻辑。

3. KEY模块（HARDWARE\KEY）

• 功能定位：提供用户输入接口，支持参数配置、功能切换等操作。
• 核心文件：key.c/.h
• 关键功能：
• 按键初始化：KEY_Init()配置GPIOC的0-3引脚为上拉输入，关闭JTAG接口，使能SWD调试。
• 按键状态读取：通过KEY4/KEY1/KEY2/KEY3宏定义，直接读取对应引脚电平状态，支持多按键输入检测。

4. LCD模块（HARDWARE\LCD）

• 功能定位：显示电池组状态（电压、电流、容量）、保护状态、参数配置等信息，提供可视化交互界面。
• 核心文件：lcd.c/.h、FONT.h
• 关键功能：
• LCD初始化：LCD_Init()自动识别LCD驱动IC（支持ILI9341、6804、NT35310、NT35510等），配置GPIO为输出模式，执行对应IC的初始化序列（电源配置、Gamma校正、显示模式设置）。
• 显示控制：支持画点（LCDDrawPoint()）、字符显示（基于FONT.h中的12x12/16x16/24x24点阵字体）、横竖屏切换（LCDDisplayDir()）、窗口设置（LCDSet_Window()）等功能。
• 数据交互：LCDReadPoint()读取指定坐标像素颜色，LCDWriteRAM()写入显示数据，支持16位RGB颜色格式。

（三）功能应用层模块

功能应用层基于硬件驱动层，实现锂电池保护板的核心业务逻辑，包括参数管理、数据存储、保护控制等。

1. 核心参数管理模块（HARDWARE\CPU_TX）

• 功能定位：管理锂电池保护的关键参数（电压阈值、电流阈值、保护延时等），协调采集、保护、存储等功能。
• 核心文件：CPU_TX.h、flash.c、stmflash.c
• 关键数据结构：
  c
typedef struct {
u16 data; // 数据标识
u16 usesetmaH/usesetmaL; // 电流阈值（高/低）
u16 adcmaH/adcmaL; // 电流采集校准值（高/低）
u16 usesetINVH/usesetINVL; // 输入电压阈值（高/低）
u16 adcINVH/adcINVL; // 输入电压采集校准值（高/低）
u16 useOUTVH/useOUTVL; // 输出电压阈值（高/低）
u16 adcOUTVH/adcOUTVL; // 输出电压采集校准值（高/低）
u16 ctrdianliu; // 电流控制值
} MYCPU;

• 关键功能：
• 参数读取：readsensorset()从Flash中读取配置参数（阈值、校准值、传感器ID等），若未存储则加载默认值（如电流阈值默认700mA）。
• 参数保存：save_CPUset()将当前配置参数写入Flash，实现掉电不丢失。
• Flash操作：stmflash.c封装STM32 Flash的读写接口，STMFLASHRead()/STMFLASHWrite()支持半字（16位）数据的擦除、写入和读取，处理扇区溢出问题。

2. 保护逻辑隐含实现

方案通过ADC采集数据与MY_CPU配置参数的对比，实现锂电池核心保护功能，隐含逻辑如下：

• 过充保护：当采集的电池电压超过use_setINVH阈值，且持续时间达到配置延时，触发充电路径关断。
• 过放保护：当电池电压低于use_setINVL阈值，触发放电路径关断。
• 过流保护：通过ADC采集的电流值与usesetmaH/usesetmaL对比，区分充电/放电过流，执行保护动作。
• 过温保护：结合传感器采集的温度数据（隐含在ADC采集或扩展外设中），超过阈值时触发保护。

四、关键工作流程

（一）系统启动流程

1. 上电复位：STM32F10x芯片上电，执行启动文件startupstm32f10xhd.s中的Reset_Handler。
2. 初始化准备：调用SystemInit()配置系统时钟（默认72MHz），初始化堆栈和堆空间。
3. 应用入口：进入main()，初始化C库环境后调用main()函数。
4. 模块初始化：在main()中依次初始化ADC、EXTI、KEY、LCD、Flash等模块，加载配置参数。
5. 进入主循环：启动数据采集、状态监测、保护逻辑判断、LCD显示更新。

（二）数据采集与保护流程

1. 数据采集：通过TIMEtoCAdc()每20ms轮询采集3路ADC信号（电压、电流），存入缓冲区并进行平均滤波。
2. 数据校准：结合Flash中存储的adcmaH/adcINVH等校准值，对采集数据进行校准，提高精度。
3. 保护判断：将校准后的数据与usesetmaH/usesetINVH等阈值参数对比，判断是否触发过充、过放、过流等保护条件。

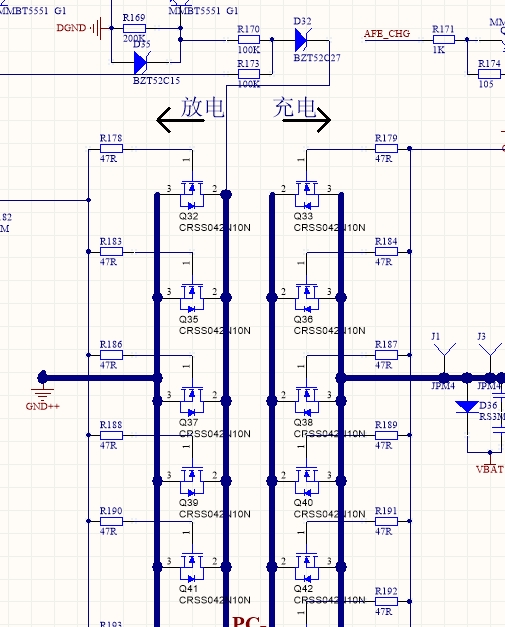

4. 保护执行：若满足保护条件，设置对应保护标志位，控制硬件关断充放电回路，并通过LCD显示保护状态。
5. 状态更新：定期更新LCD显示内容，包括当前电压、电流、容量、保护状态等信息。

（三）参数配置与存储流程

1. 参数输入：通过KEY模块读取用户按键操作，进入参数配置模式，修改电压阈值、电流阈值等参数。
2. 参数临时保存：修改后的参数存入my_cpuset结构体（RAM中），实时生效。
3. 参数持久化：调用saveCPUset()函数，将mycpuset中的参数写入STM32 Flash指定扇区，覆盖原有数据。
4. 上电加载：下次系统启动时，readsensorset()从Flash中读取参数，初始化my_cpuset，恢复配置。

五、方案特点与适配场景

（一）核心特点

1. 高兼容性：支持多种LCD驱动IC、STM32F10x高密度/中密度芯片，适配不同硬件方案。
2. 高可靠性：通过ADC多次采样滤波、Flash参数备份、多级别保护阈值设置，提升系统稳定性。
3. 可扩展性强：模块化设计，支持新增传感器（如温度传感器）、通信接口（如UART、I2C）等功能。
4. 易用性：提供可视化LCD界面和按键配置，支持参数掉电保存，无需重复配置。

（二）适配场景

• 多串锂电池组：适用于3-10串锂电池的保护场景（如动力电池、储能电池）。
• 便携式设备：支持低功耗设计（通过WFI()/WFE()优化内核状态），适配便携式电子产品。
• 工业设备：具备过充、过放、过流、过温全方位保护，满足工业级可靠性要求。

六、注意事项

1. 硬件匹配：ADC采集通道（GPIOA0/1/4）需与硬件电路中的电压/电流采样电路对应，否则会导致采集数据异常。
2. Flash操作：Flash写入前需先擦除扇区，且每次写入数据长度需为半字（16位），避免破坏其他存储区域。
3. 中断优先级：EXTI中断优先级需合理配置，避免与系统核心中断（如SysTick）冲突。
4. 校准参数：首次使用时需通过实际测试校准ADC采集值（adcmaH/adcINVH等），确保保护阈值的准确性。

通过以上分层设计与功能实现，中颖SH367309锂电池保护板方案为锂电池组提供了完整的监测与保护解决方案，兼顾可靠性、可扩展性和易用性，适用于多种锂电池应用场景。
