一、什么是蓝牙模块

蓝牙模块是一个集成了蓝牙通信功能的电子组件。它核心的功能是将设备“无线化”，让设备能够在不使用线缆的情况下，在短距离内与其他蓝牙设备进行数据交换。

可以把它想象成一个 “无线串口” 。在传统开发中，两个设备通过串口（TX/RX）引脚用导线连接传输数据；而使用了蓝牙模块后，设备通过串口与蓝牙模块连接，数据则通过蓝牙无线信号发送和接收，从而实现了“剪断电线”的效果。

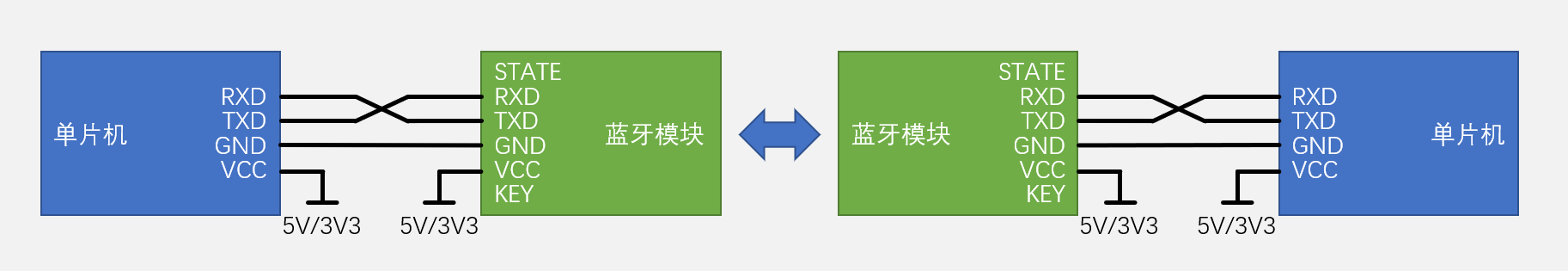

如下图所示：蓝牙模块一端使用串口连接设备，通过另一端的射频电路将数据发送出去，由此实现了无线通信的功能

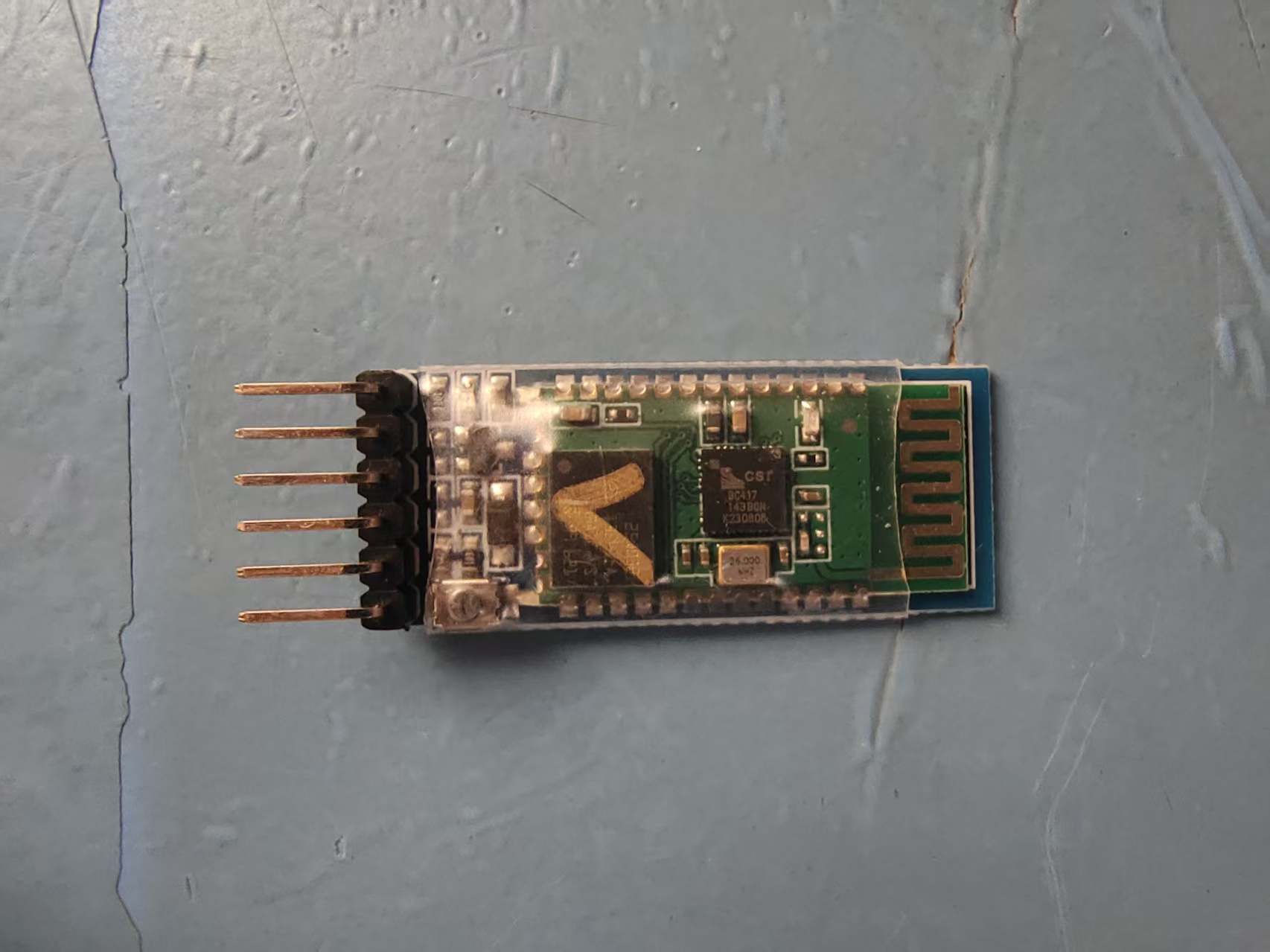

一个典型的蓝牙模块通常包含：

蓝牙芯片：核心处理单元，负责蓝牙协议的运行和信号处理。
射频电路：用于发送和接收无线信号。
晶振：提供时钟信号。
天线：可以是板载PCB天线、陶瓷天线或外接天线。
接口电路：如UART、USB、I2C等，用于与主控制器（如单片机、Arduino、树莓派）连接。

二、不同蓝牙模块的对比

经典蓝牙和低功耗蓝牙之间不兼容，不能进行通信

特性维度	经典蓝牙	低功耗蓝牙	双模蓝牙
核心定位	持续、高速数据流	间歇、小数据块	全能兼容
技术代表	BR/EDR（基本速率/增强数据速率）	BLE（Bluetooth Low Energy）	同时包含 BR/EDR 和 BLE 协议栈
主要协议版本	蓝牙 2.0/2.1/3.0	蓝牙 4.0/4.2/5.0/5.1/5.2/5.3+	蓝牙 4.0 及以后的版本通常都支持
功耗水平	高	极低（仅为经典的1%至50%）	灵活可变 • 使用经典功能时功耗高 • 使用BLE功能时功耗低
峰值电流	约 30 mA	约 15 mA（运行时）低至微安(μA) 级别（休眠时）	取决于当前使用的模式
数据速率	高 (~2.1 Mbps)	较低 • 蓝牙4.2： ~0.27 Mbps • 蓝牙5.0： ~2 Mbps	支持两种速率，根据模式切换
通信范围	标准：约10米（功率增加可延长）	更远（尤其在蓝牙5.0+） • 理论可达数百米	支持两种范围，根据模式切换
连接速度	慢（通常需要数秒）	非常快（仅需几毫秒）	使用哪种模式，即具备哪种速度
拓扑结构	点对点，微微网	点对点、广播（一对多）、Mesh网络	支持所有拓扑结构
关键协议/配置文件	• HFP（免提） • A2DP（音频流） • SPP（串口）	• GATT（属性协议） • 自定义配置文件	支持经典和BLE的所有协议
典型应用场景	• 蓝牙音箱/耳机 • 车载免提系统 • 文件传输	• 物联网传感器 • 智能手环/手表 • 智能家居设备 • Beacon（室内定位）	• 智能手机/平板 • 电脑 • 智能电视 • 高级车载系统（作为中心枢纽）
互操作性	无法与BLE设备直接通信	无法与经典设备直接通信	可以作为桥梁，同时与经典和BLE设备通信
常见模块型号	HC-05, HC-06	HC-08, JDY-08, nRF51822	大多数手机/电脑的蓝牙芯片，如CSR861

三、使用AT指令对蓝牙模块进行配置

1.介绍AT指令

AT指令，也叫做注意力指令，是一种基于文本的、用于控制调制解调器或其他通信设备的命令行协议。

起源：它最初是在1980年代由贺氏公司 为其调制解调器发明的。由于贺氏早期的市场领导地位，这套指令集成为了事实上的行业标准，并被几乎所有后续的调制解调器制造商所采纳和扩展。

语法特征：每条指令通常以前缀 "AT" 或 "at" 开头，后跟具体的命令和参数。这个"AT"就是"Attention"的缩写，意思是告诉设备：“注意，后面是你要执行的命令！”

交互方式：用户通过一个串行接口（如UART）向设备发送AT指令字符串，设备执行后，会返回一个文本结果（如OK， ERROR，或具体的数据）作为响应。

AT指令模式将复杂的系统分成了两个部分：

主控制器：例如Arduino、STM32单片机、树莓派，或者你的电脑。它负责运行主应用程序逻辑。

通信模块：例如ESP32（Wi-Fi/BT）、蓝牙HC-05、4G Cat.1模块。它专门负责处理复杂的无线通信协议栈。

通过AT指令，主控制器不需要懂得复杂的Wi-Fi或蓝牙协议细节。 它只需要通过简单的串口发送像AT+CWJAP="ssid","password"（连接Wi-Fi）这样的明文命令，就能控制专家模块去完成高难度任务。

这就好比：
你不需要成为发动机专家才能开车。你只需要操作方向盘、油门和刹车（类似于发送AT指令）就能控制整个复杂的汽车系统（通信模块）。

2.AT指令示例

基本格式示例：
AT+<Command>[=<Parameter>]\r\n
AT：前缀，唤起设备的注意。

+<Command>：具体的命令，例如+VERSION用于查询版本。

=<Parameter>：可选的参数，用于设置命令。

\r\n：回车换行，代表指令的结束。

实际操作例子：修改蓝牙模块的名字为MyBluetooth

发送指令：通过串口向蓝牙模块发送：AT+NAME=MyBluetooth\r\n

模块响应：蓝牙模块收到后，将其名称设置为"MyBluetooth"，然后返回：OK\r\n

查询指令：再发送：AT+NAME?\r\n

模块响应：蓝牙模块返回：+NAME:MySpeaker\r\n

3.HC-05蓝牙模块常用指令集

1）核心前提：进入AT模式

在对HC-05进行任何AT指令配置之前，必须确保模块正确进入了AT命令响应模式。方法如下：

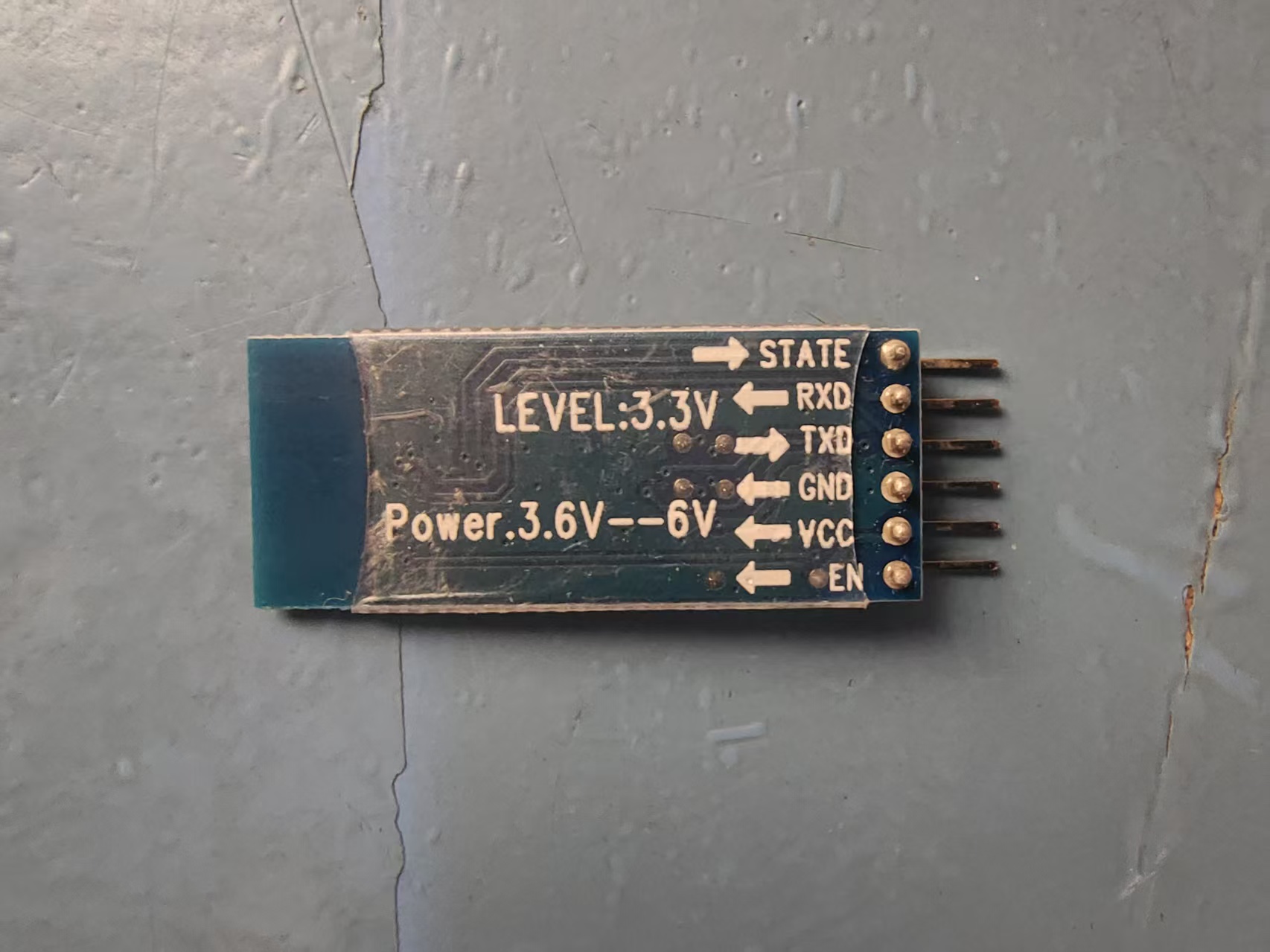

接线方式：
- 将模块的 VCC 接 3.3V/5V，GND 接 GND。
- 将模块的 TXD 接USB转TTL模块的 RXD。
- 将模块的 RXD 接USB转TTL模块的 TXD。
上电前准备：
- 先不要给模块通电。按住模块上的小按钮（如果有的话）不松开，然后再给模块通电。此时，模块上的LED指示灯会变为慢闪（大约每2秒闪烁一次），这表示已成功进入AT模式。
- 或者：将模块的 KEY 引脚（有时叫EN引脚）连接到高电平（通常是3.3V）。
通信设置：
- 打开电脑的串口调试助手
- 选择正确的串口号。
- 设置波特率为 38400或9600
- 数据位8，停止位1，无校验位。

完成以上步骤后就可以在串口调试助手中发送指令了。

2）常用指令集

指令	功能描述	语法示例与响应
测试连接	检查模块是否处于AT模式并通信正常。	发送: `AT` 响应: `OK`
复位模块	让模块软复位，会退出AT模式。	发送: `AT+RESET` 响应: `OK`
恢复出厂设置	清除所有自定义设置，恢复为默认值。	发送: `AT+ORGL` 响应: `OK`
查询版本	获取模块的软件版本信息。	发送: `AT+VERSION?` 响应: `+VERSION:<version> OK`
查询地址	获取模块自身的蓝牙MAC地址。	发送: `AT+ADDR?` 响应: `+ADDR:<address>OK`
查询/设置名称	查询或设置设备的蓝牙名称。	查询: `AT+NAME?` 响应: `+NAME:<name>OK` 设置: `AT+NAME=name` 响应: `OK`
查询/设置波特率	查询或设置设备的串口通信波特率。	查询: `AT+UART?` 响应: `+UART:<baud>,<stop>,<parity>` 设置: `AT+UART=115200,0,0` (115200波特率，1停止位，无校验) 响应: `OK`
查询/设置配对码	查询或设置设备的配对密码（默认1234）。	查询: `AT+PSWD?` 响应: `+PSWD:<password>OK` 设置: `AT+PSWD=6789` 响应: `OK`
查询/设置角色	非常关键！设置模块为主机或从机。	查询: `AT+ROLE?` 响应: `+ROLE:<role>OK` 设置: `AT+ROLE=<role>` `0`: 从机模式 `1`: 主机模式 `2`: 回环角色（从机-主机）响应: `OK`
查询/设置连接模式	查询或设置设备的连接模式（默认0）。	查询: `AT+CMODE?` 响应: `+CMODE:<cmode>OK` 设置: `AT+CMODE=<cmode>` `0`: 指定蓝牙地址连接模式 `1`: 任意蓝牙地址连接模式 `2`: 回环角色响应: `OK`
查询/设置-绑定蓝牙地址	查询或设置设备绑定的蓝牙地址 (默认绑定的蓝牙地址：00:00:00:00:00:00)	查询: `AT+BIND?` 响应: `+BIND:<address>OK` 设置: `AT+BIND=1234,12,123456` 响应: `OK`
