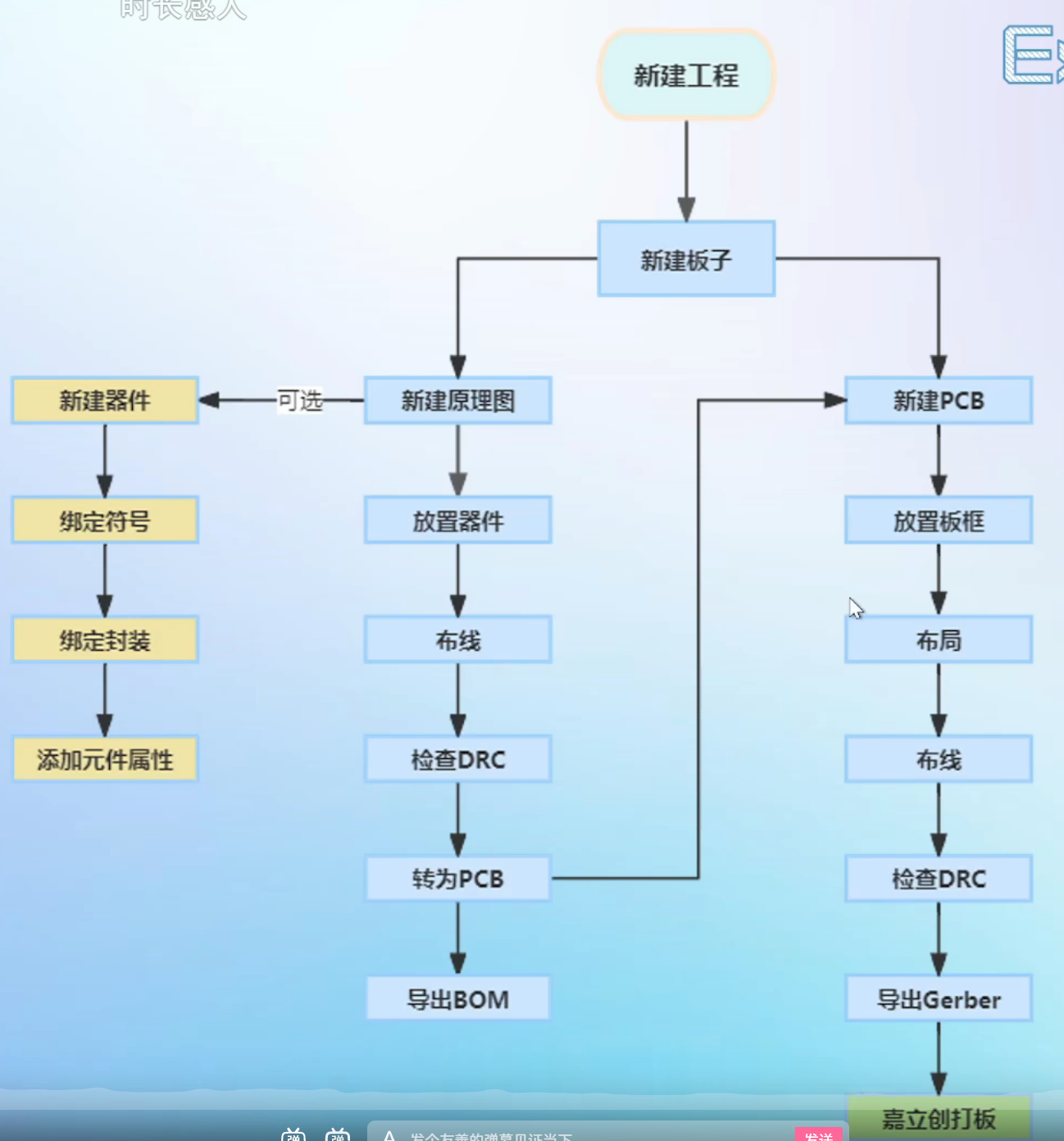

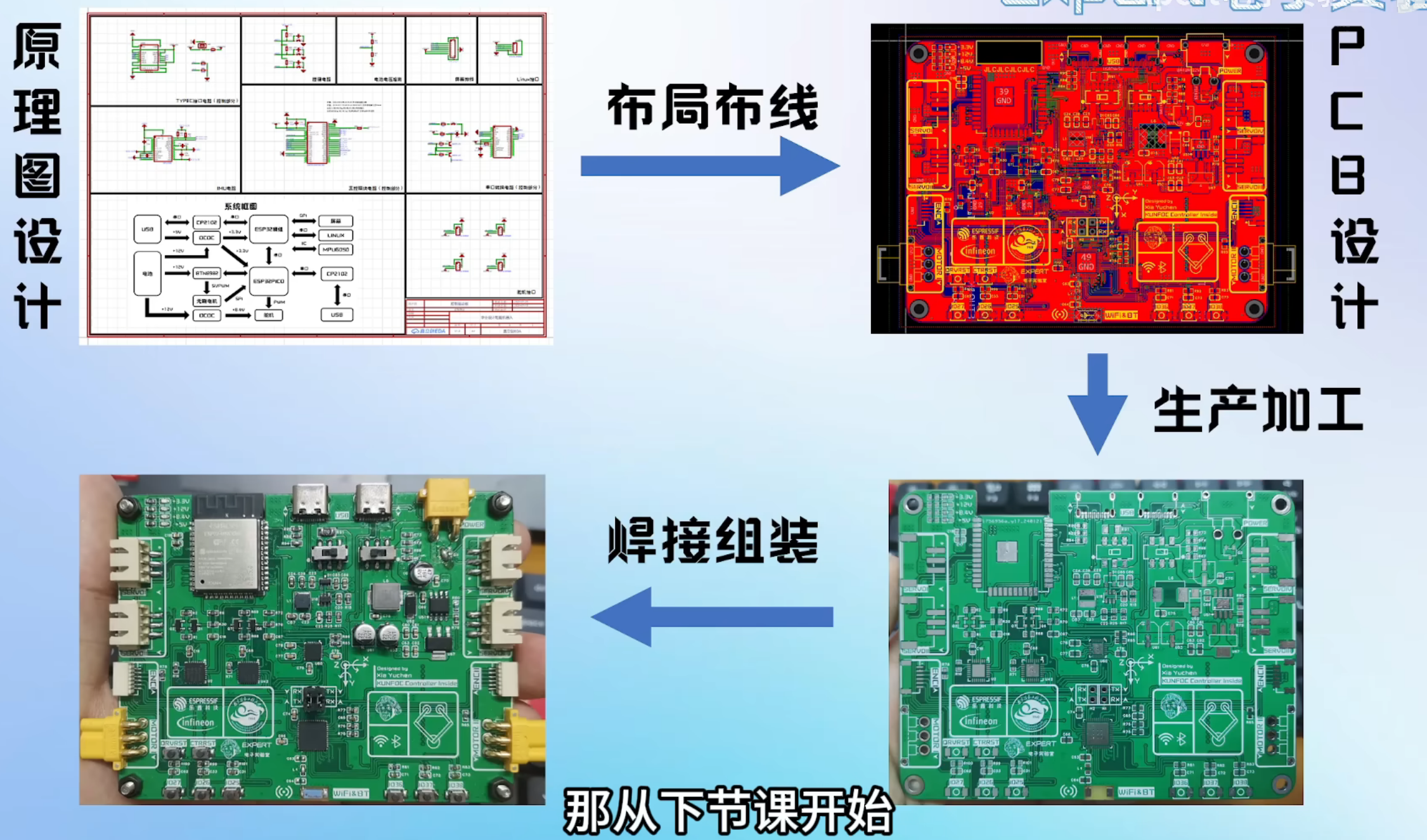

一：前提知识

1元器件的认识

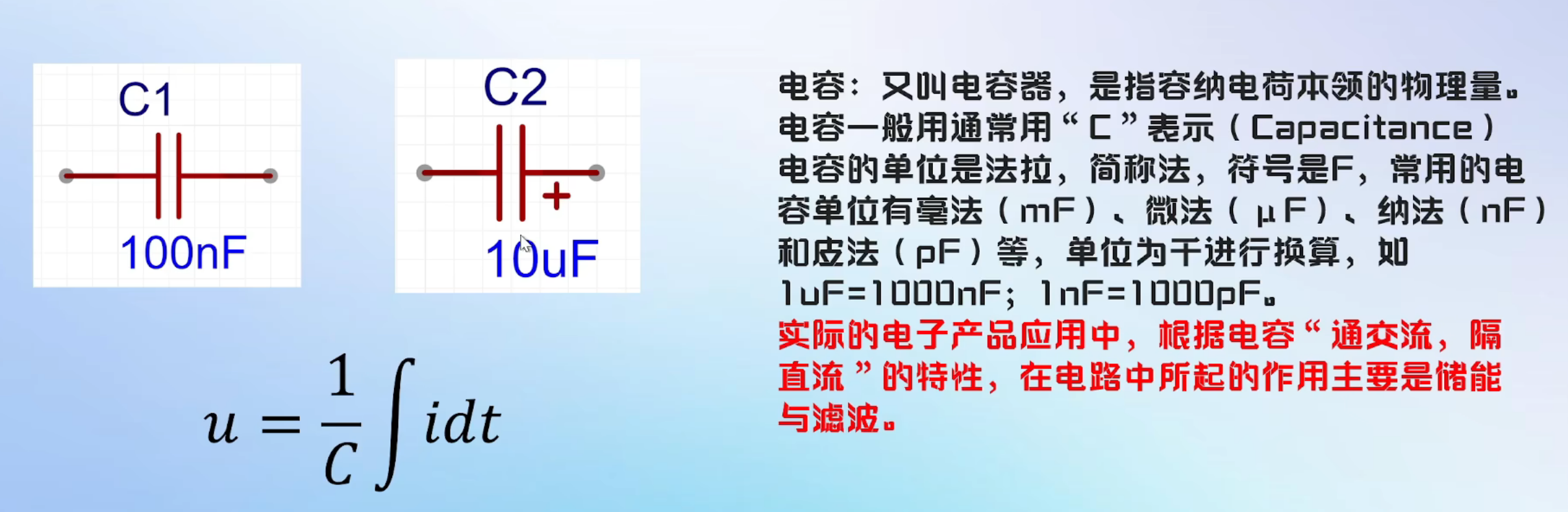

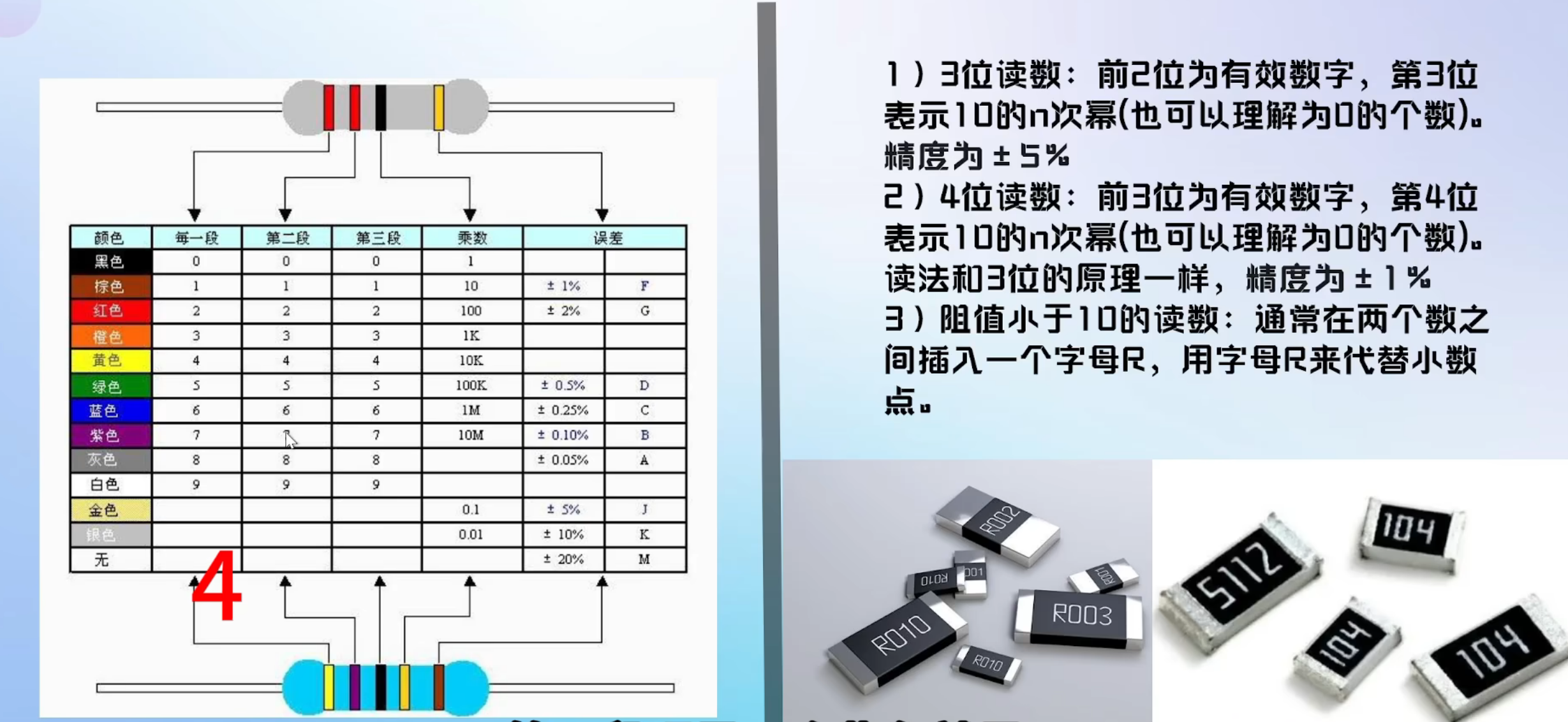

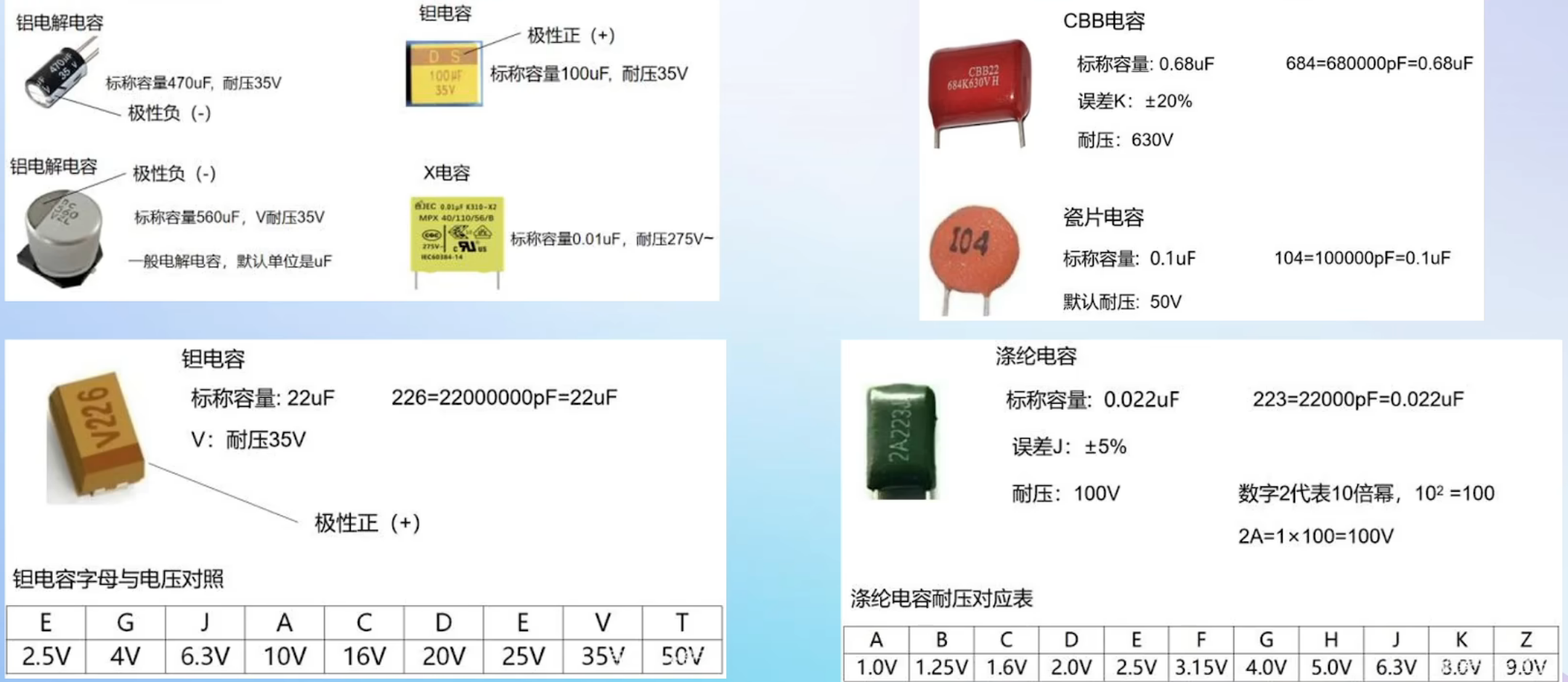

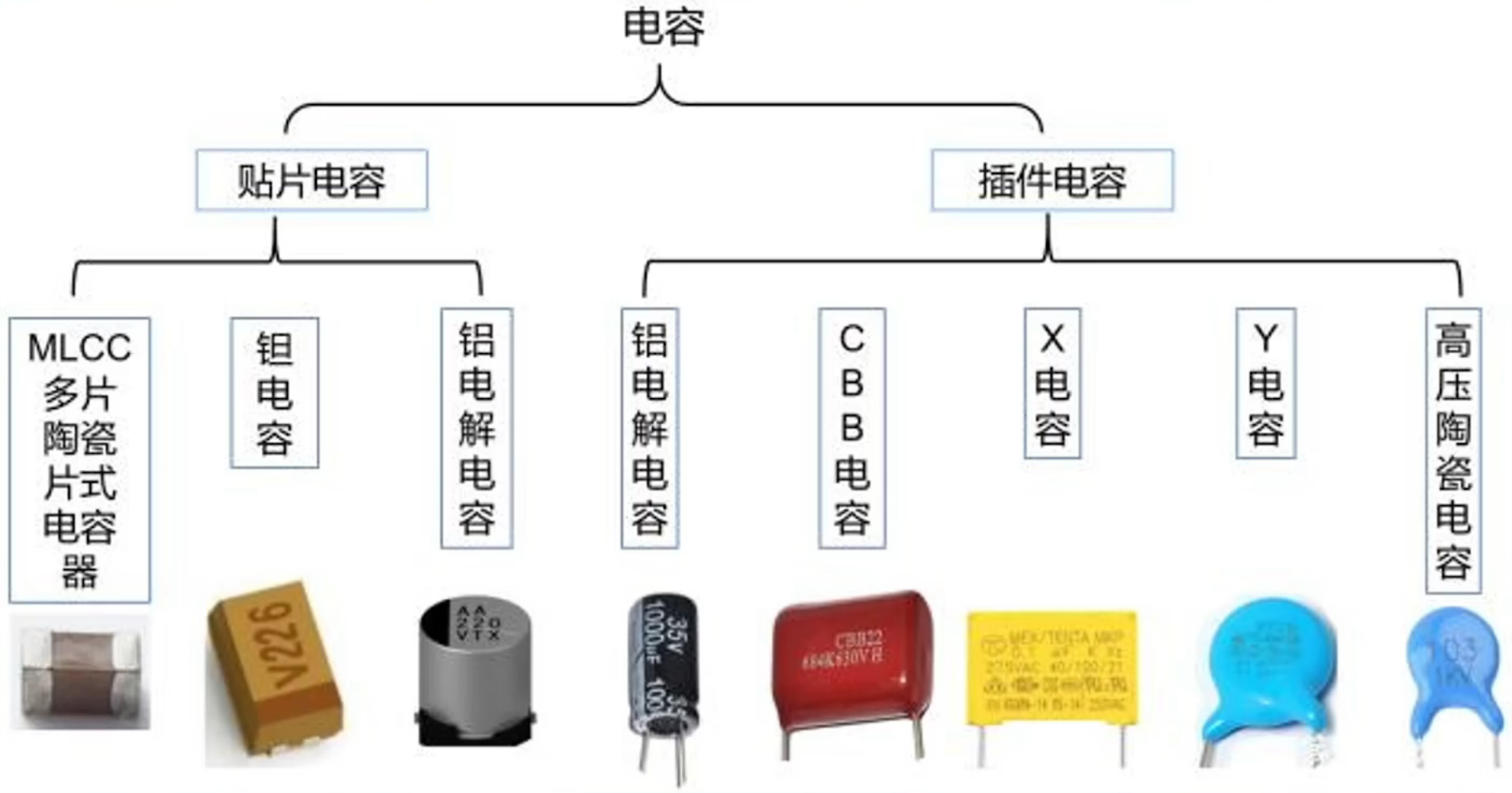

电阻电容元件

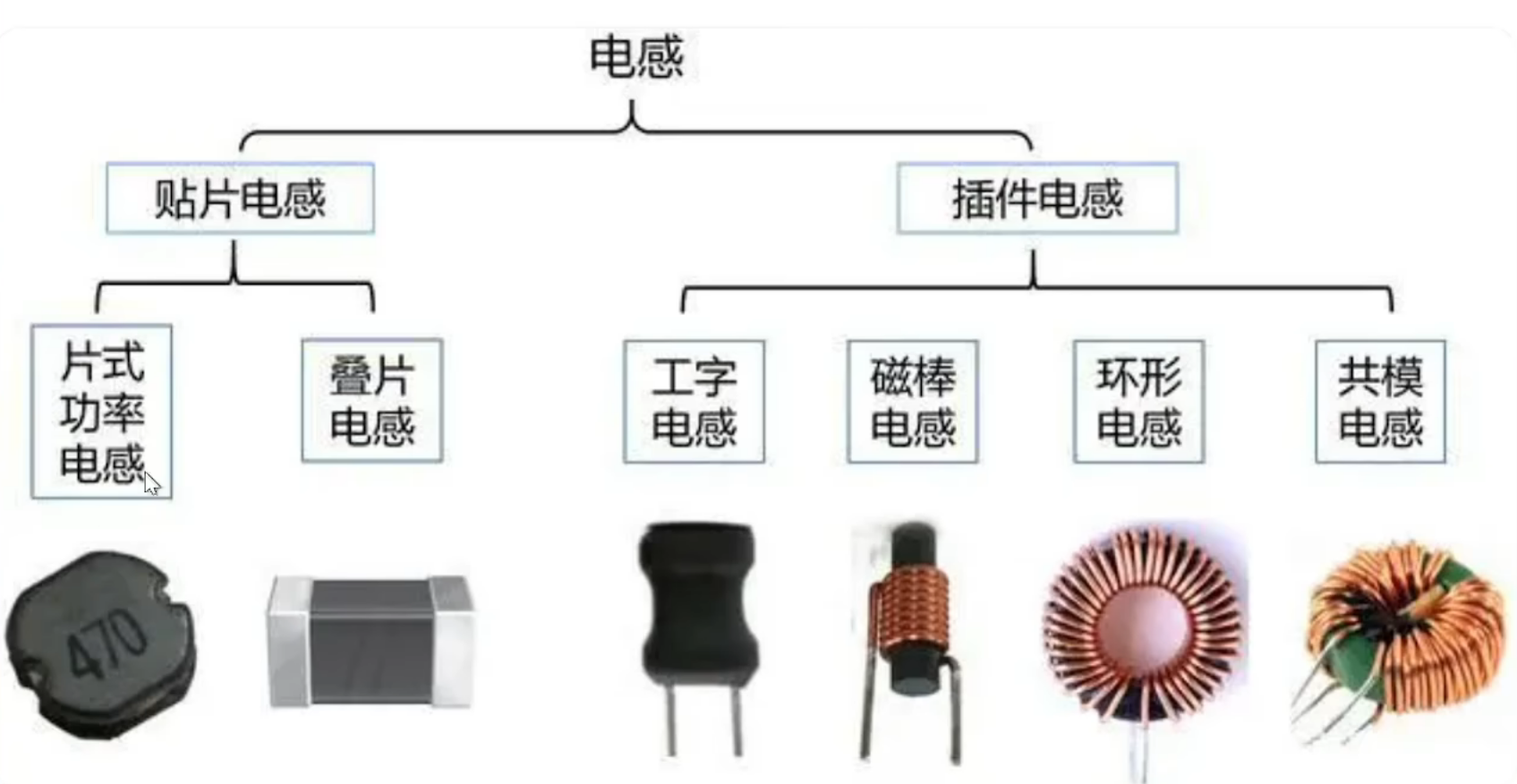

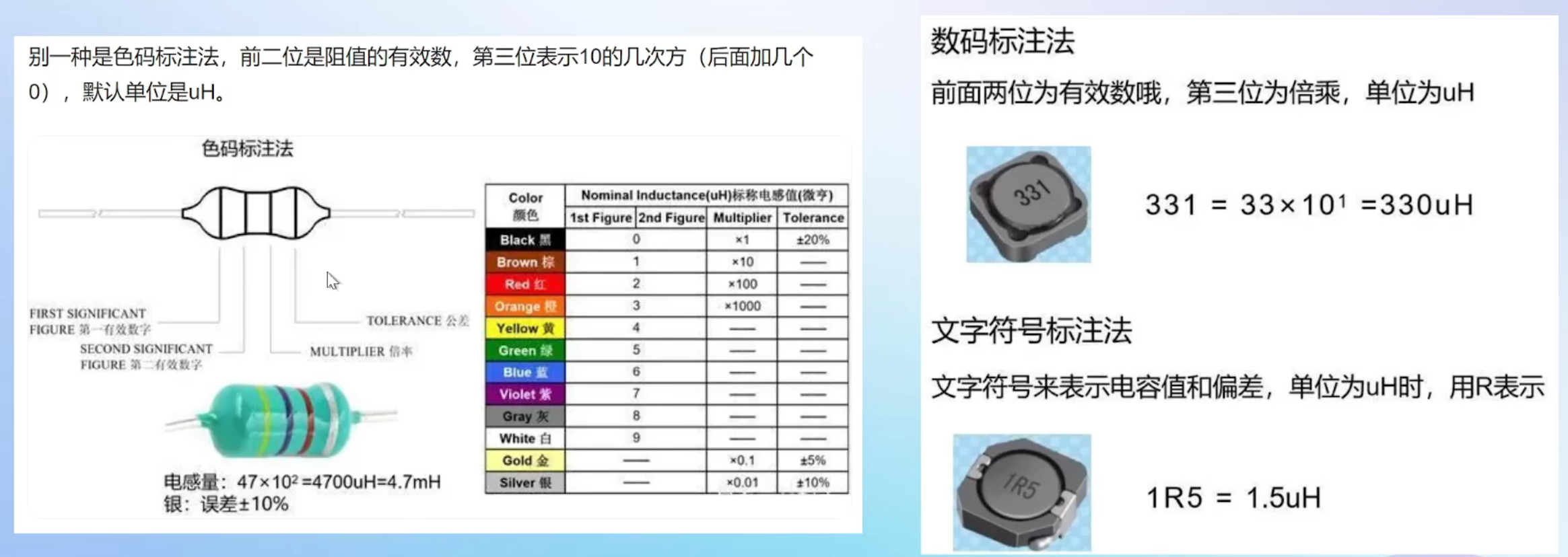

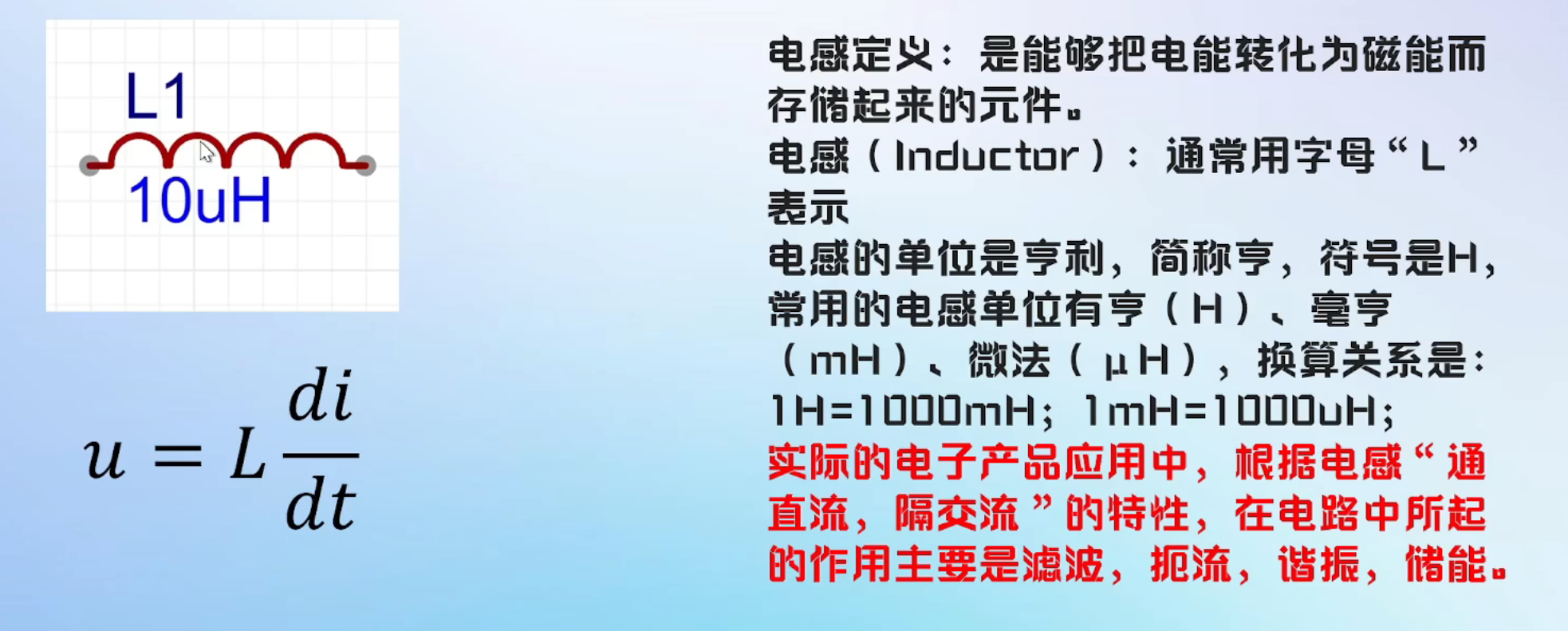

电感元件

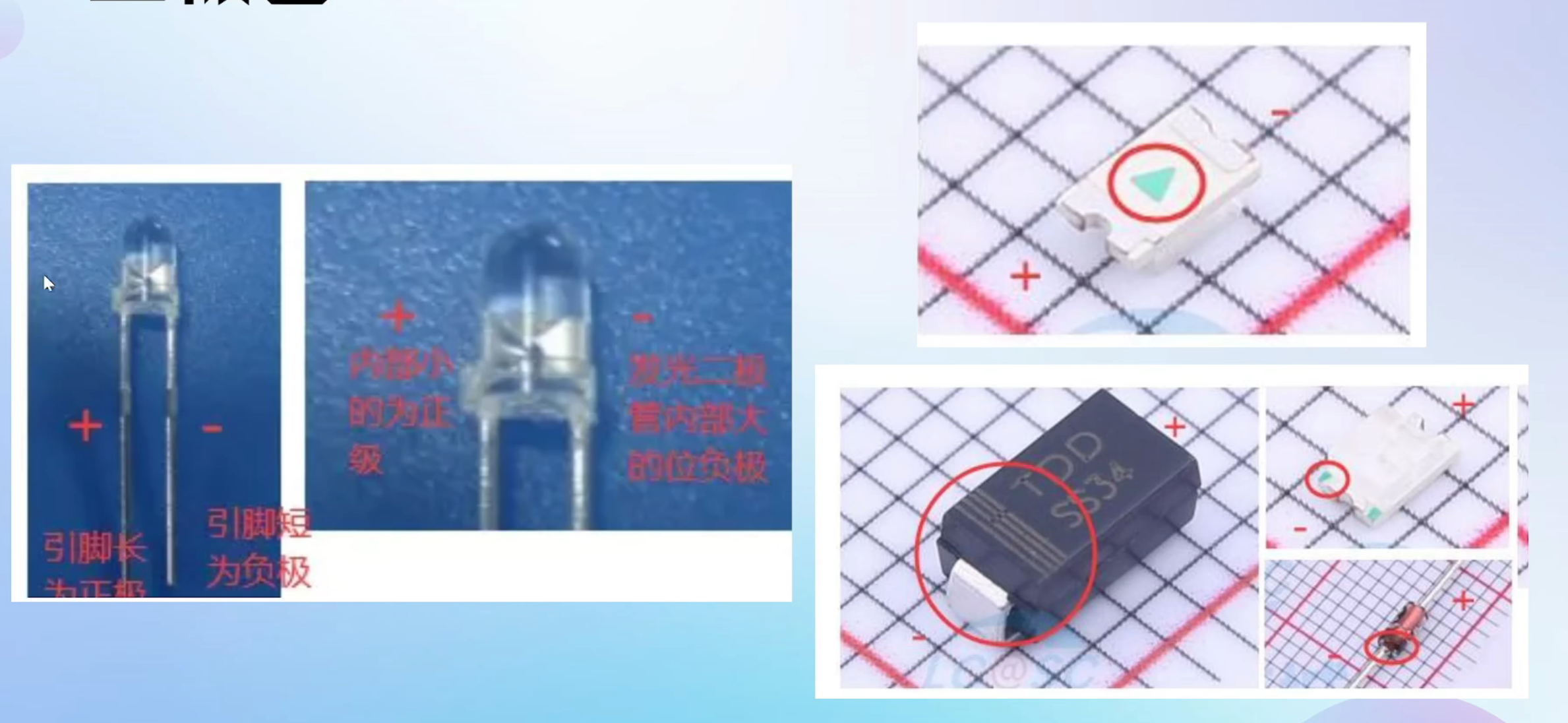

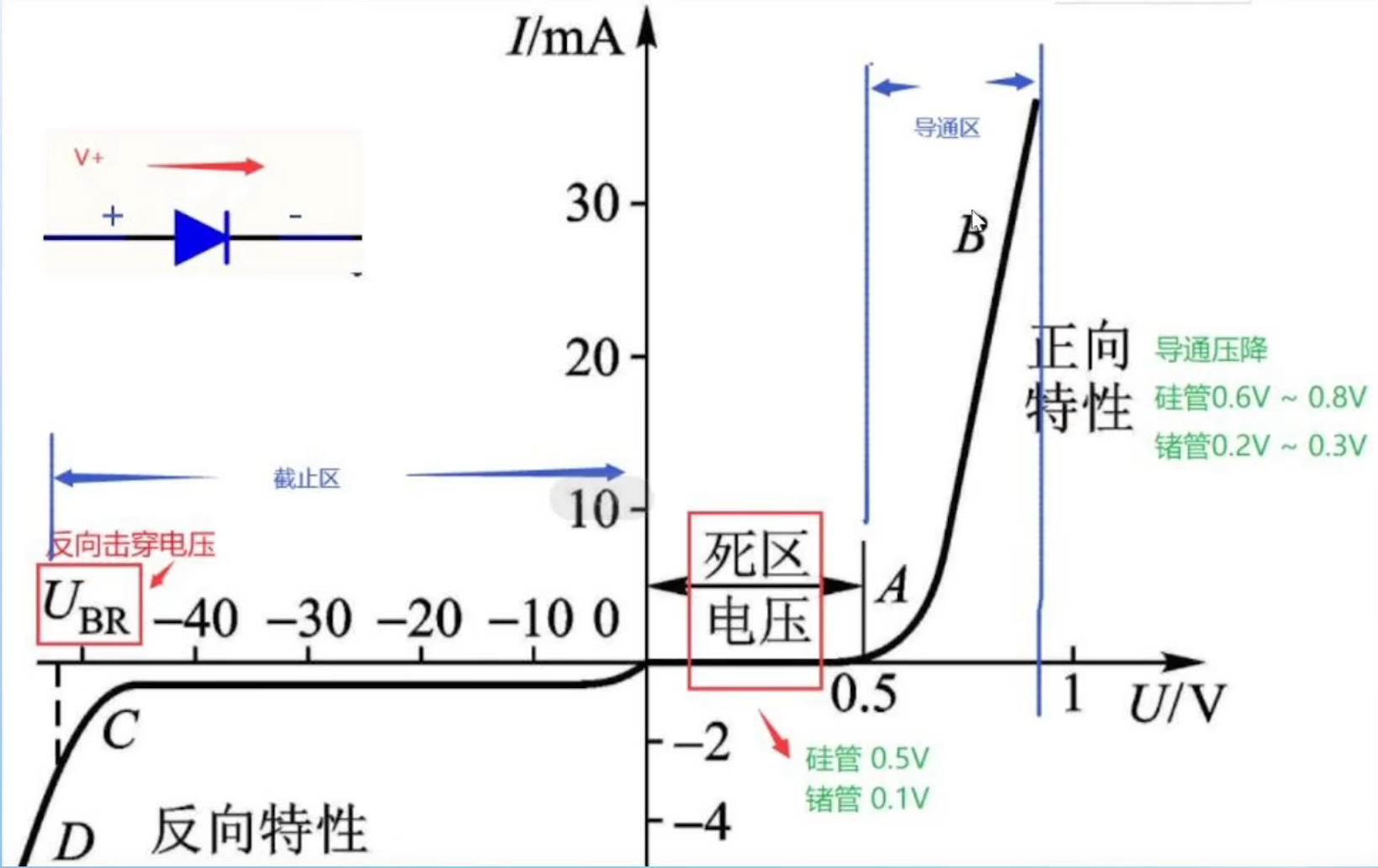

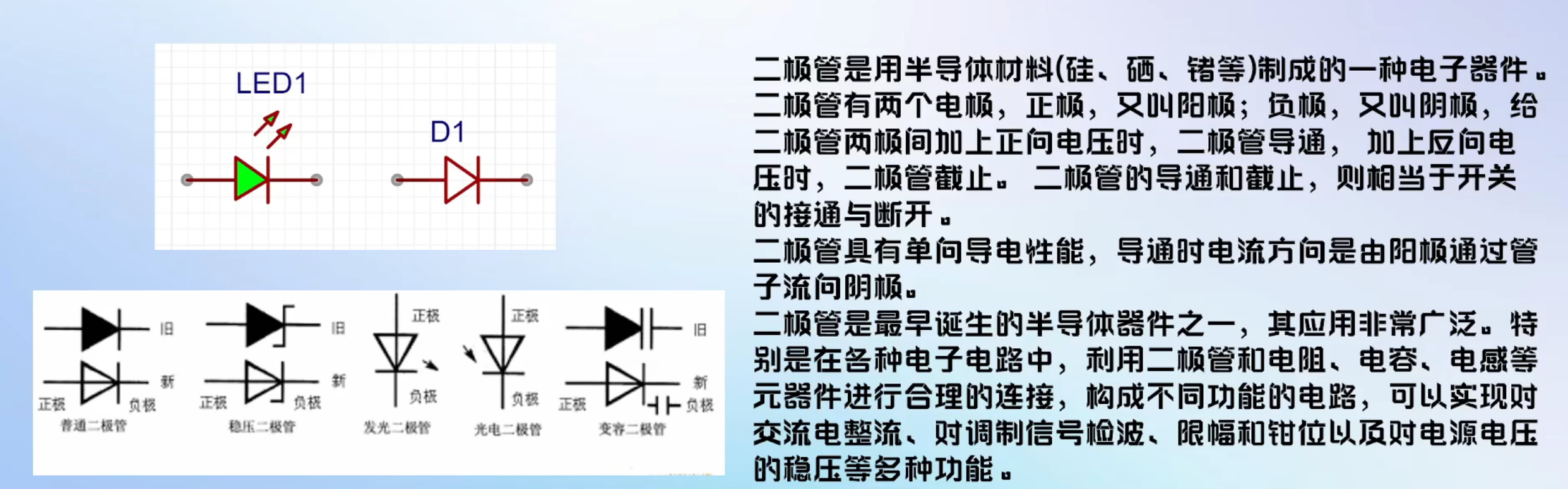

二极管

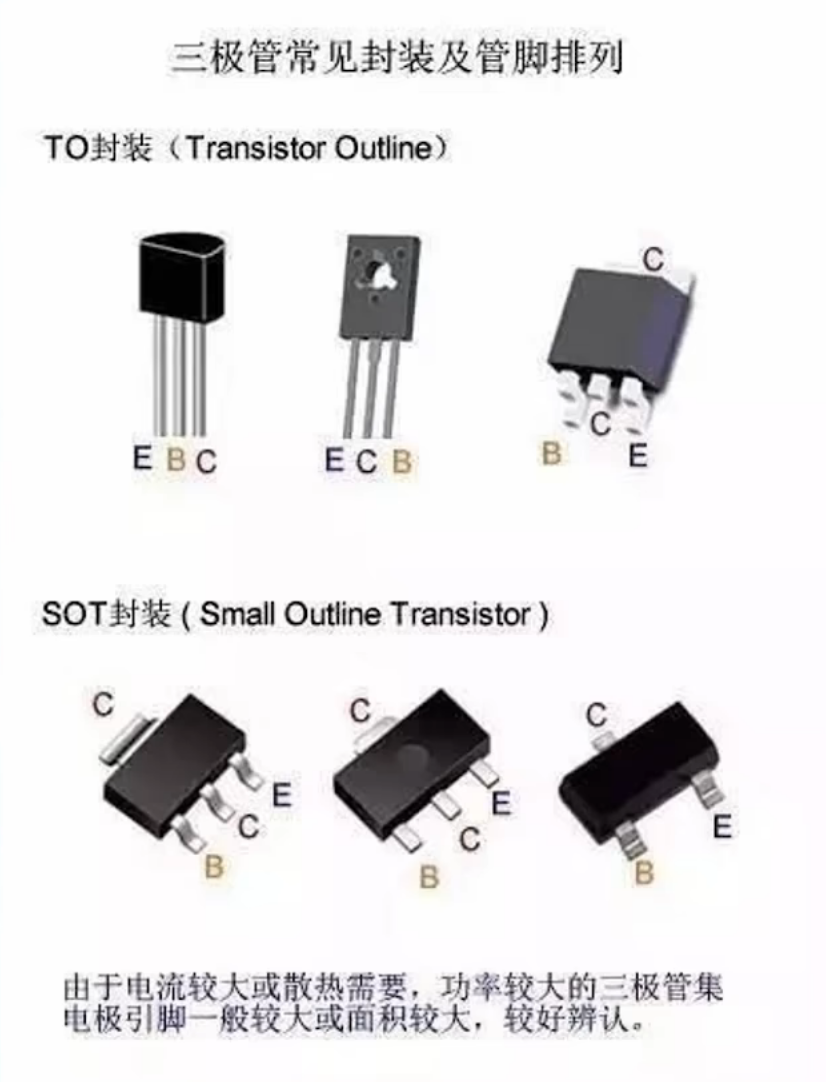

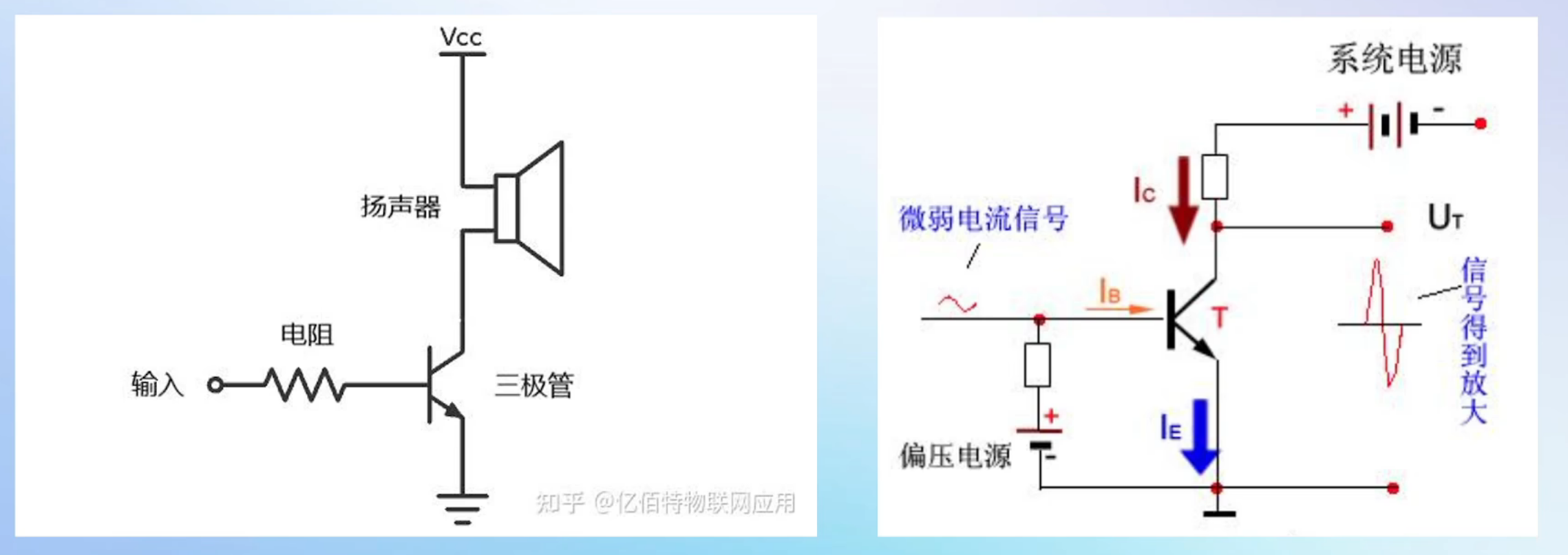

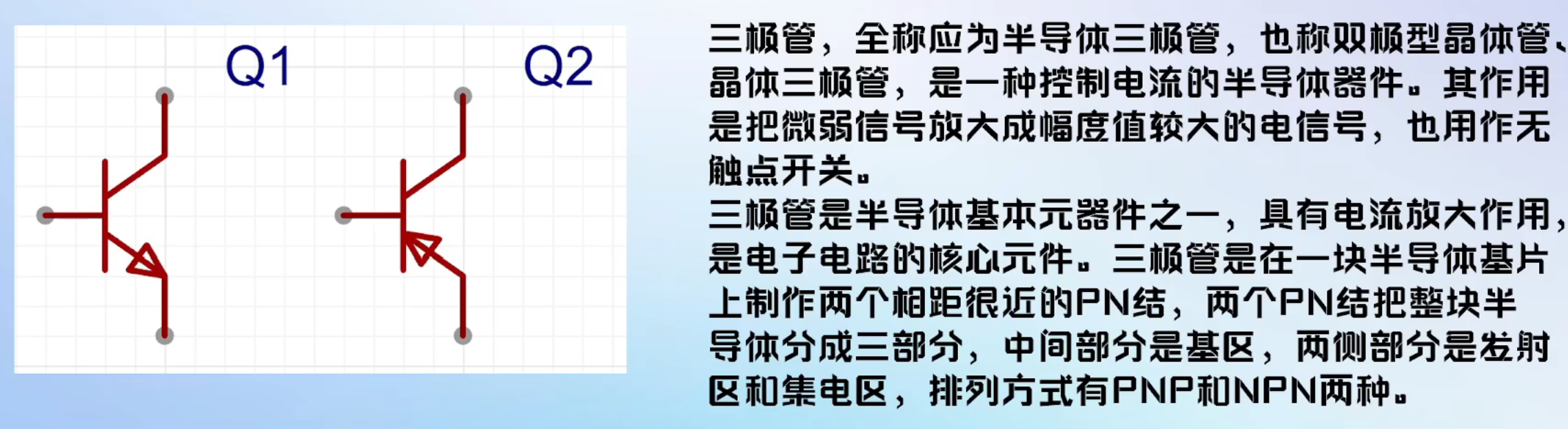

三极管

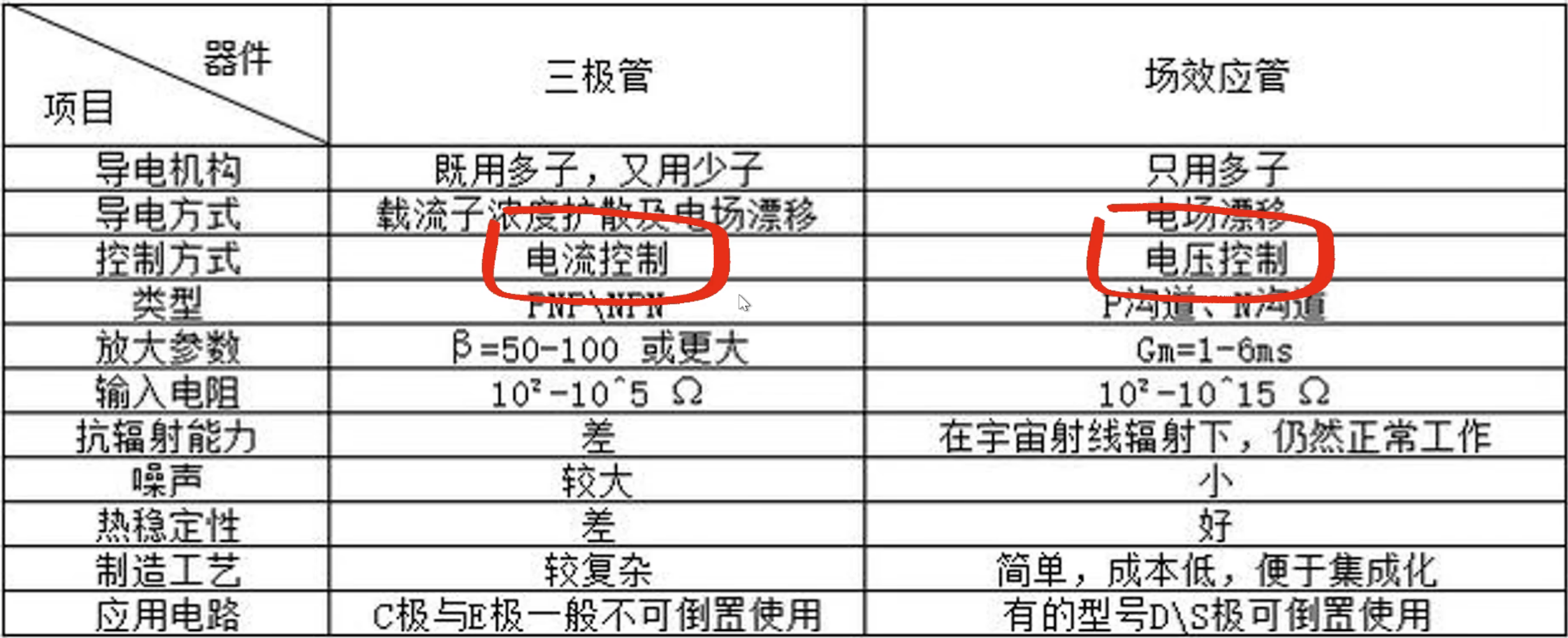

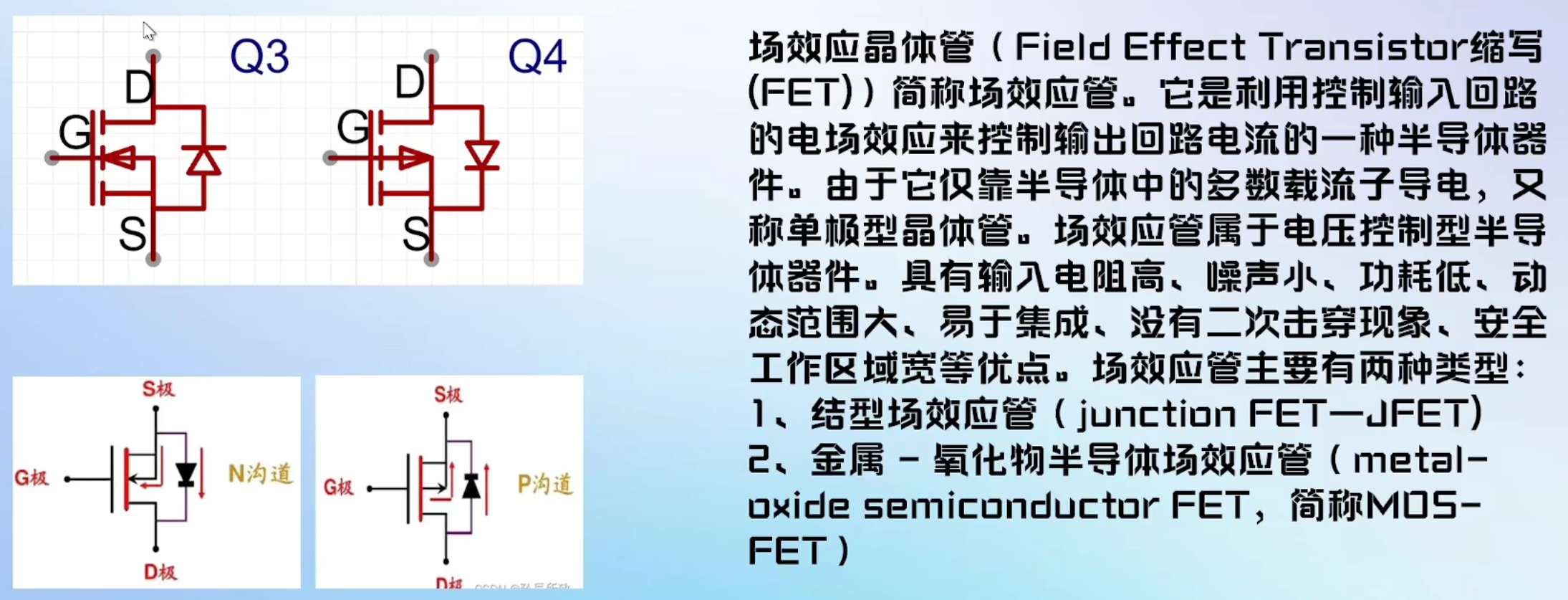

场效应管

2数据手册的使用

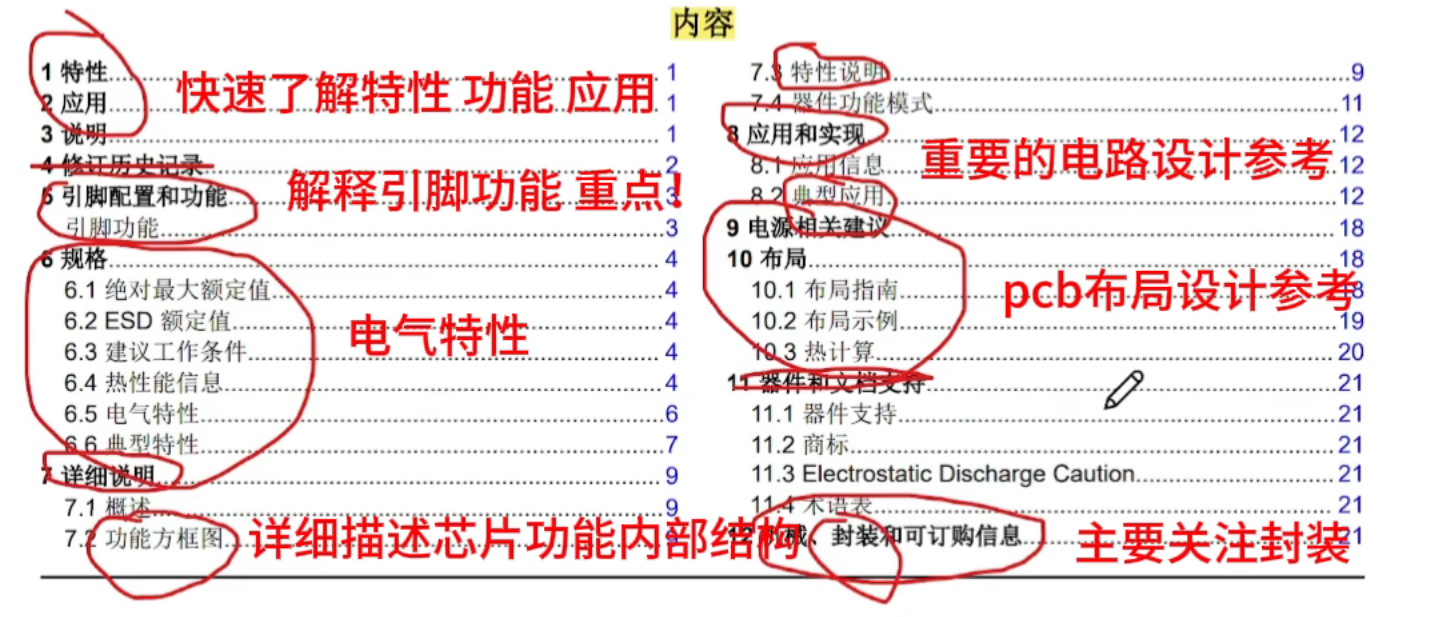

一般数据手册都是可以在立创商城里面找到，数据手册的里面有引脚配置和功能的介绍

在应用和实现章节中，通过里面提供的示例电路，通过自己所需要的参数，在他的基础上进行设计就可以了（后面每个参数都会提供一些公式，可以自己算出来想要的值）

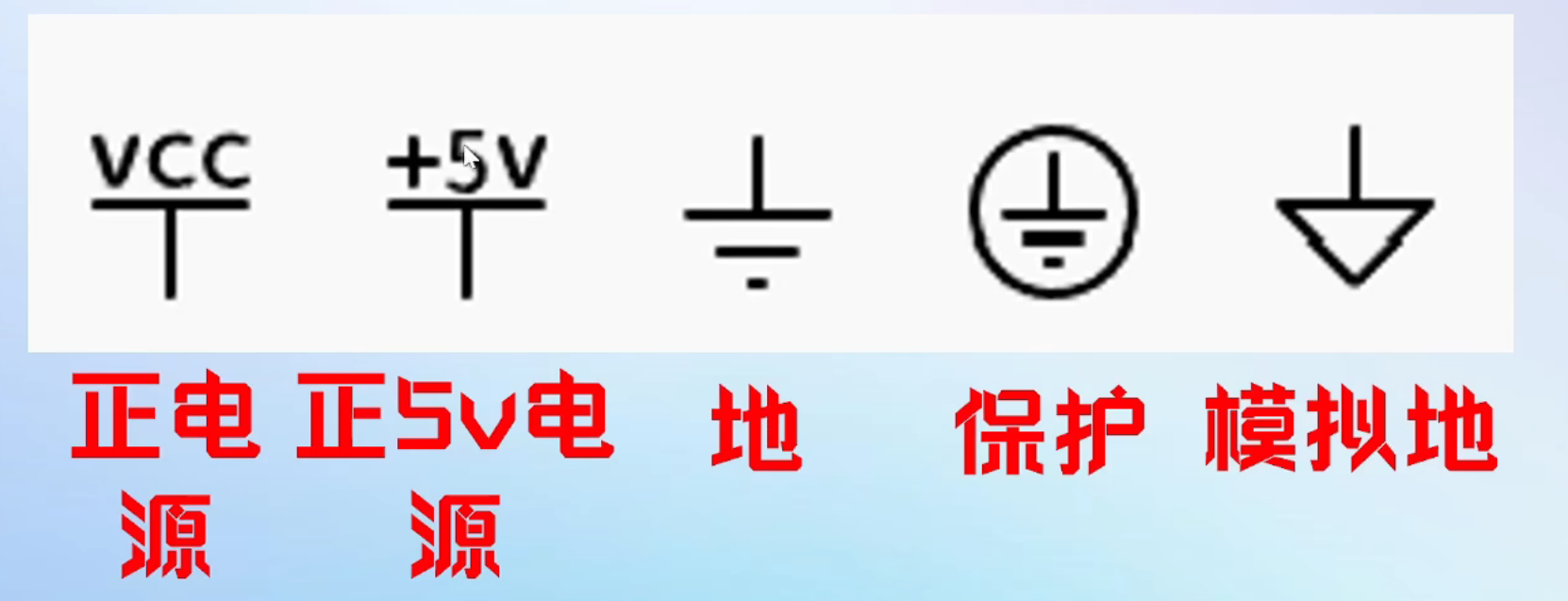

电源相关的网络标签

集总参数元件就是每个元件之间互不影响的一种理想化模型

通过原理图里面每一个元件的数据手册，这样能知道各个引脚的作用

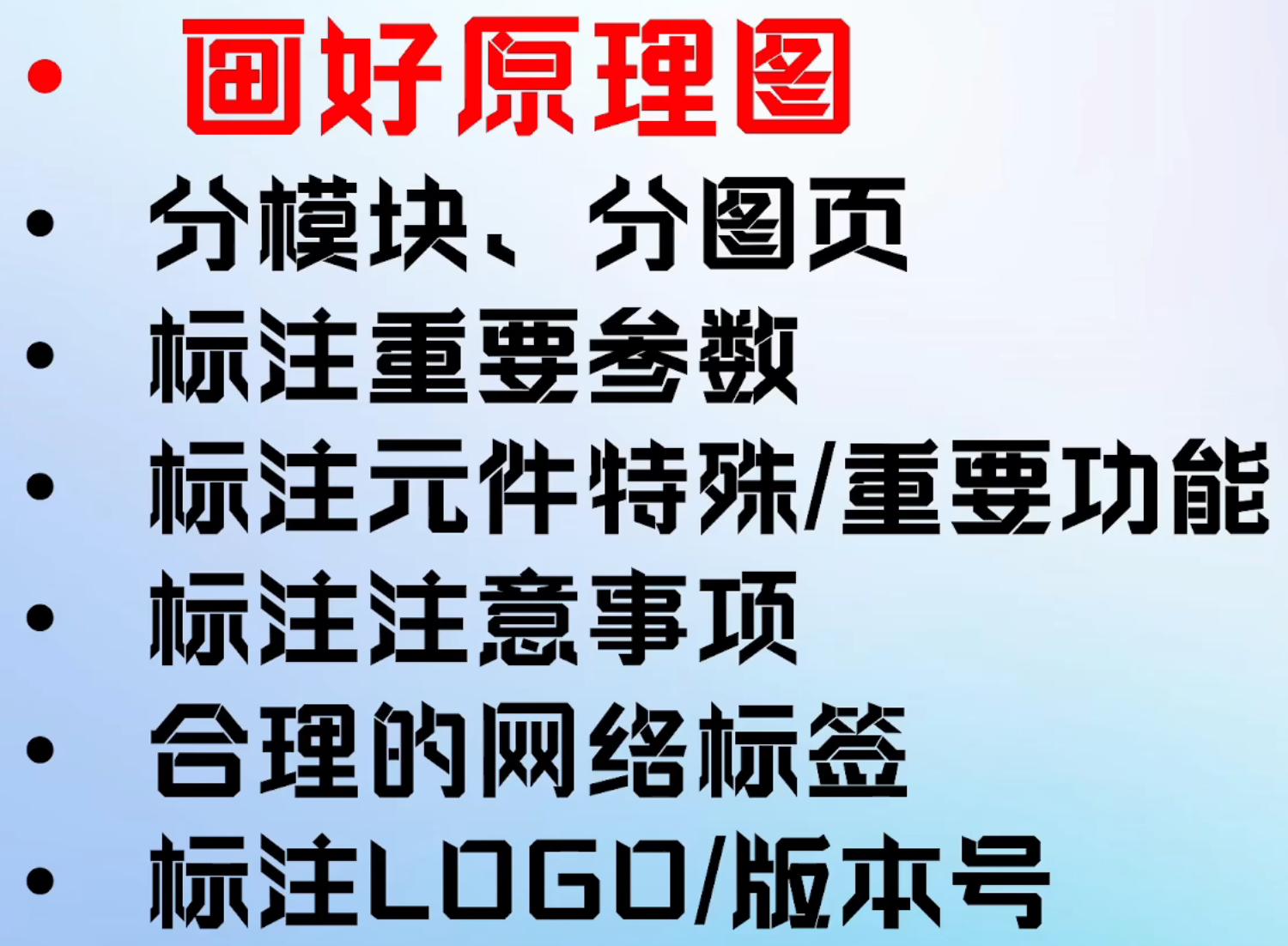

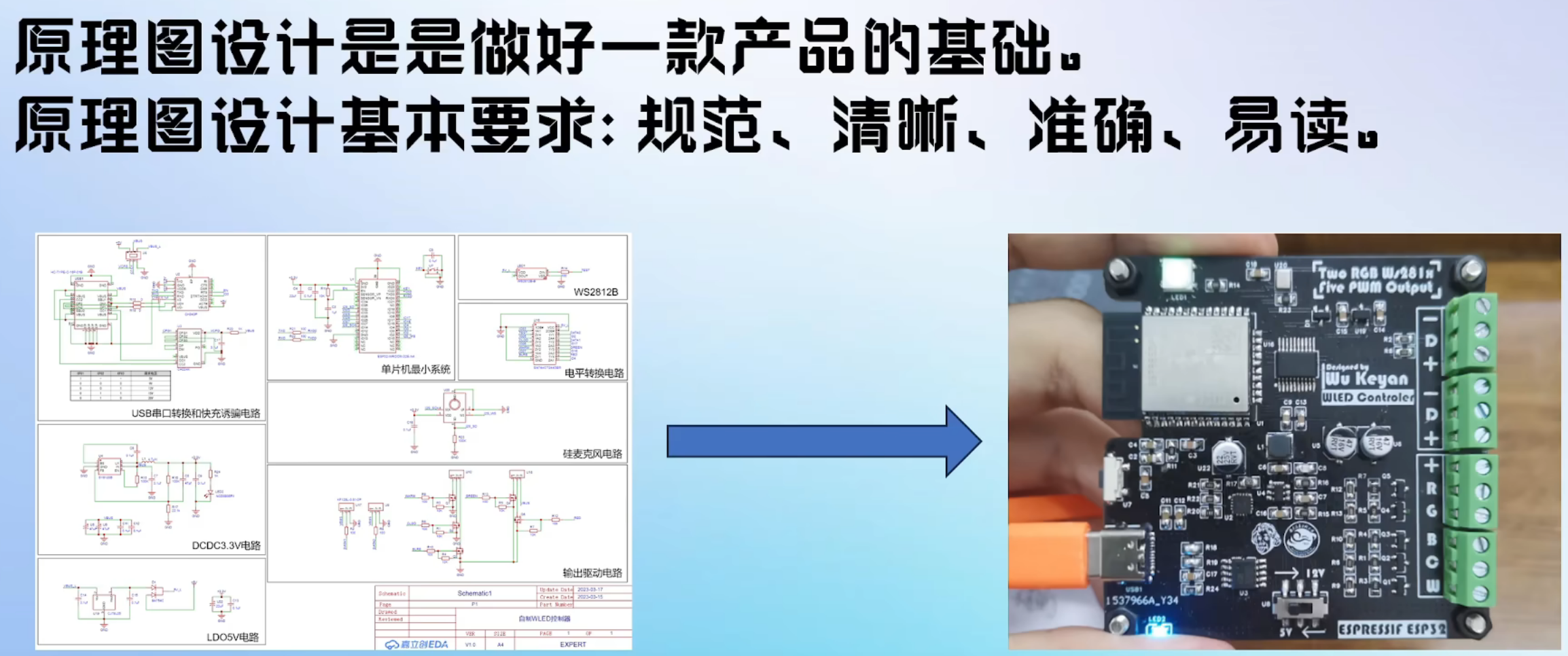

3画好原理图

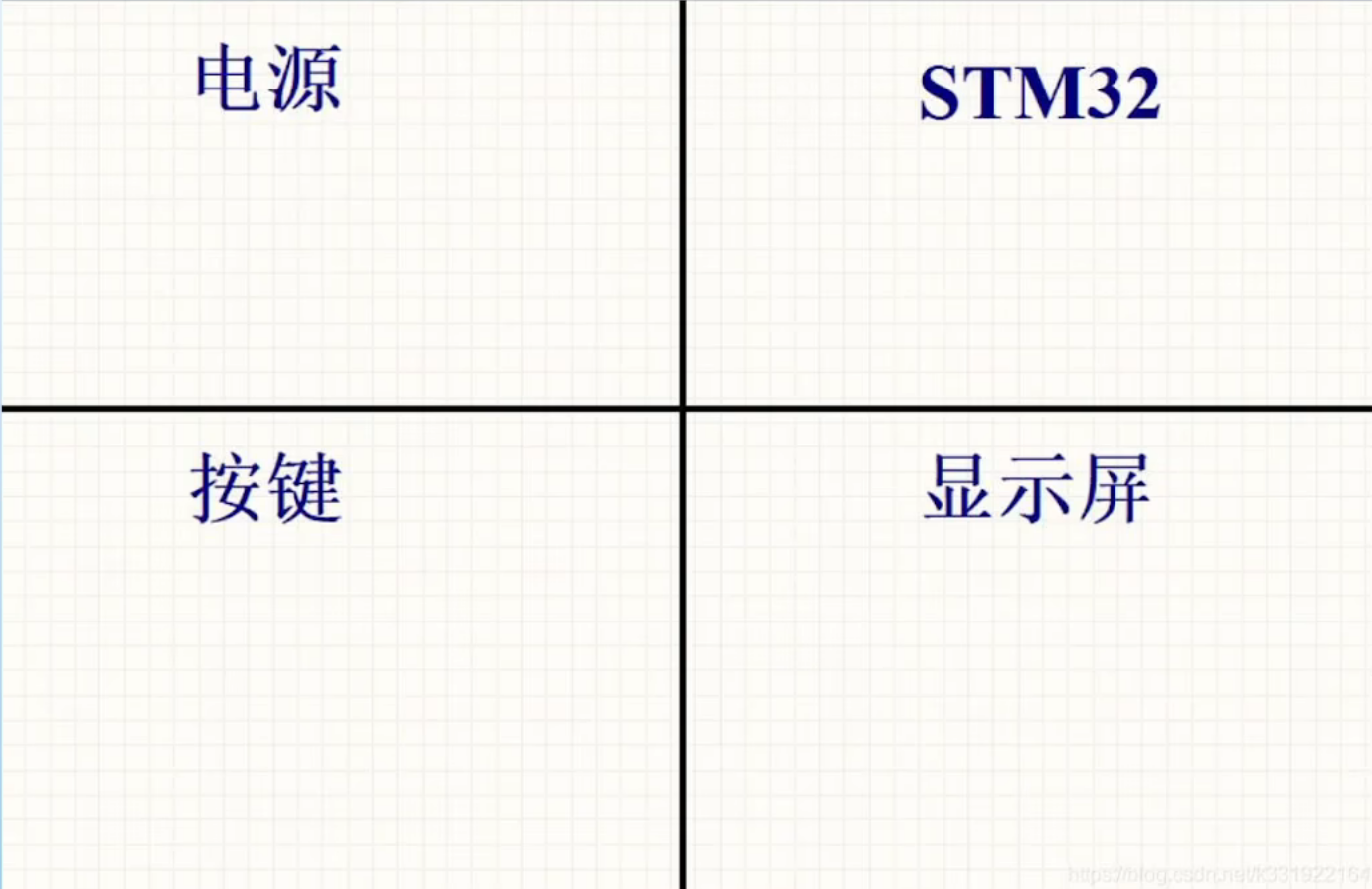

要分模块分页

标注元件特殊/重要的功能

也可以标注注意事项

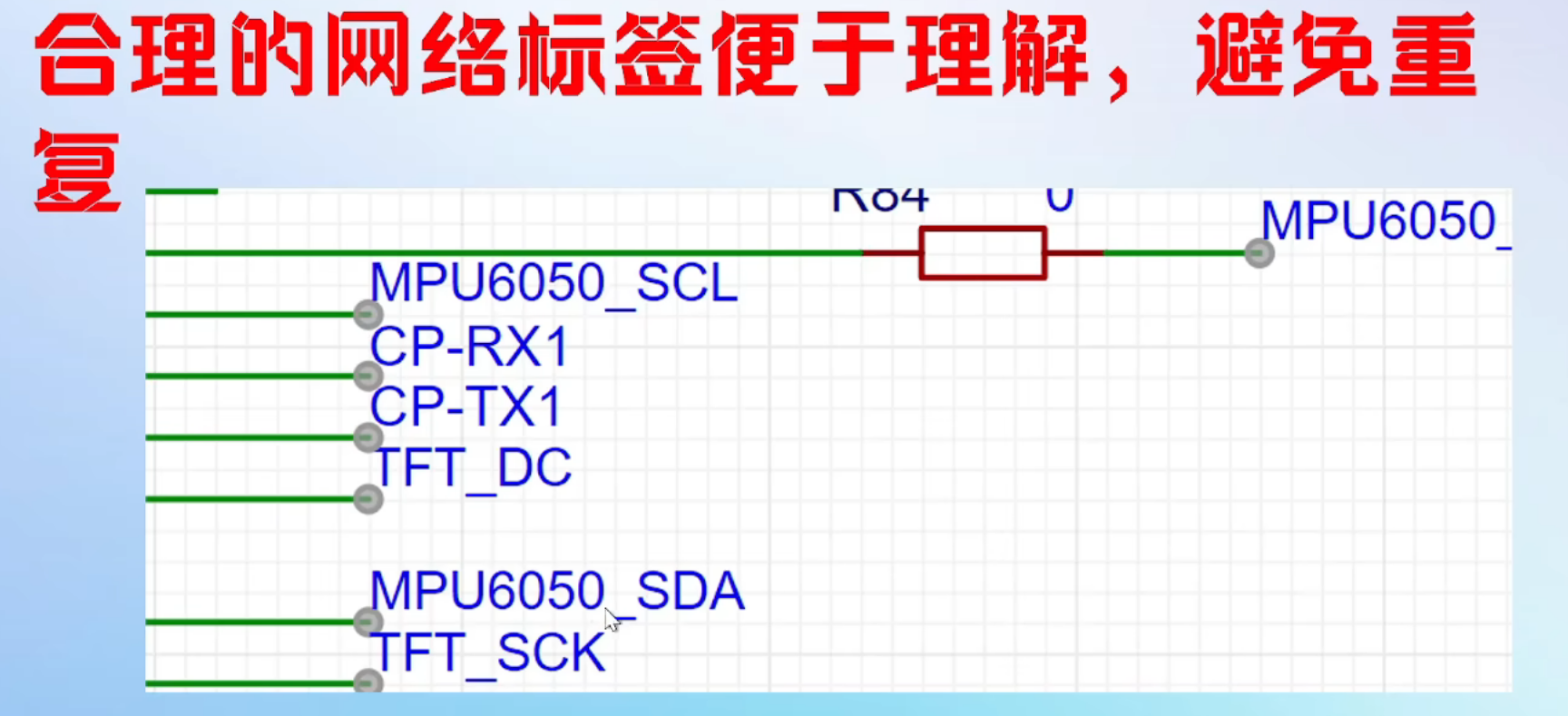

合理的网络标签

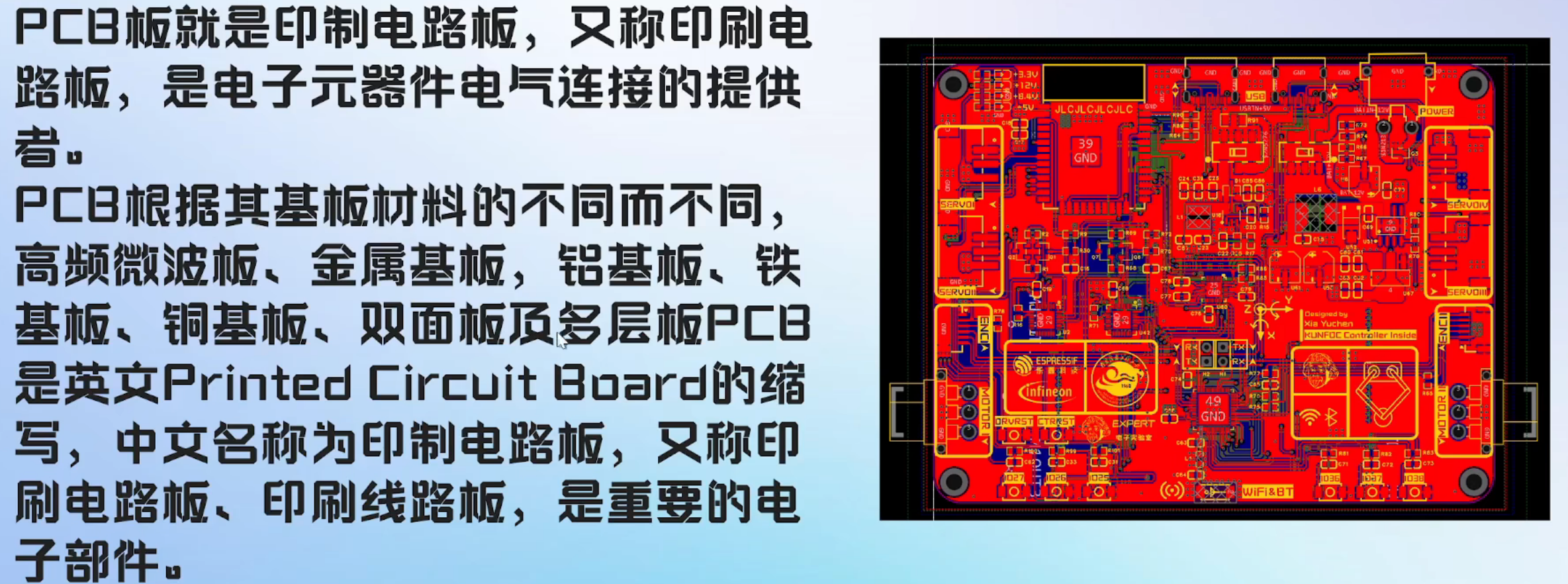

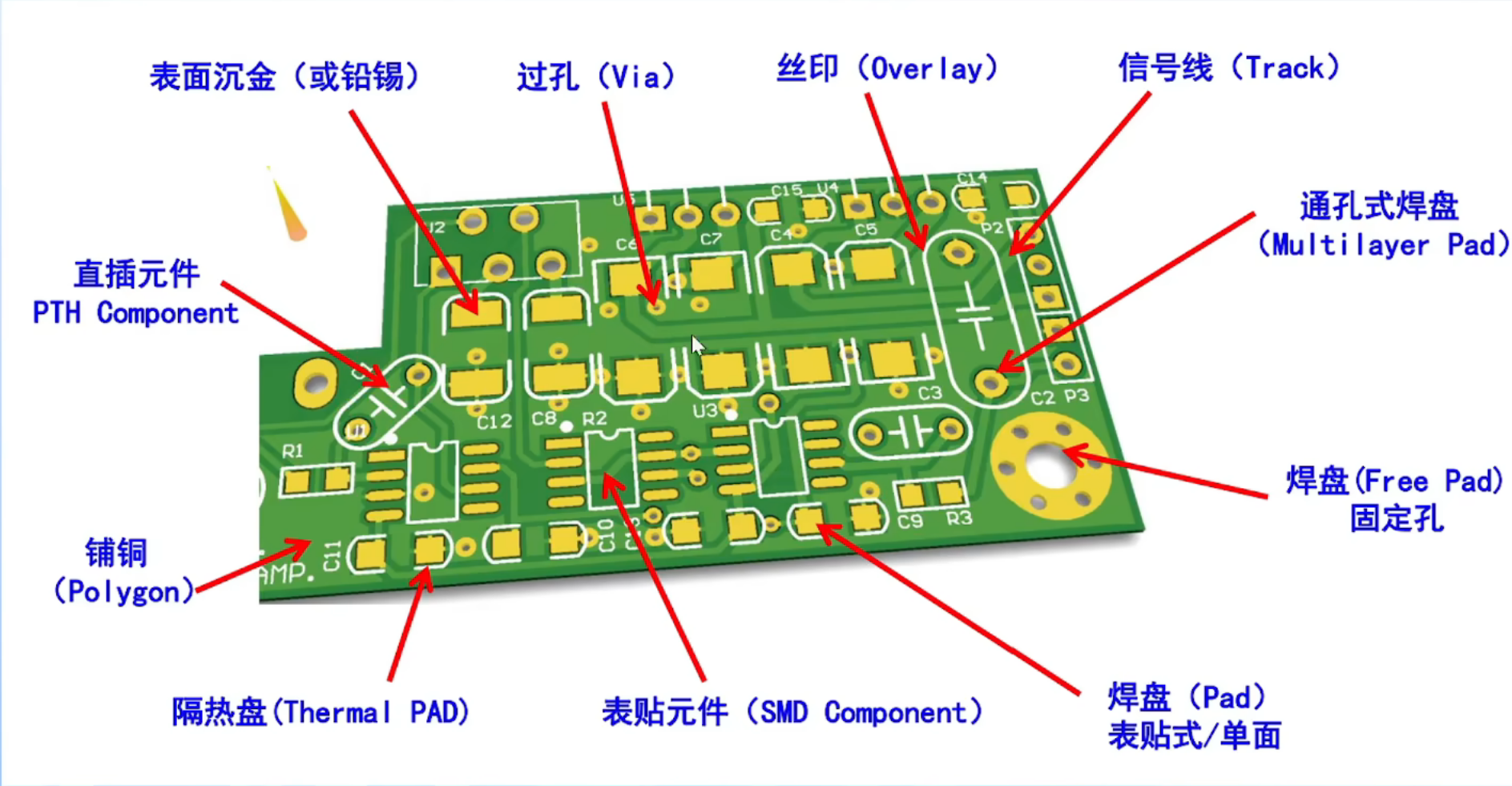

4PCB设计与组成

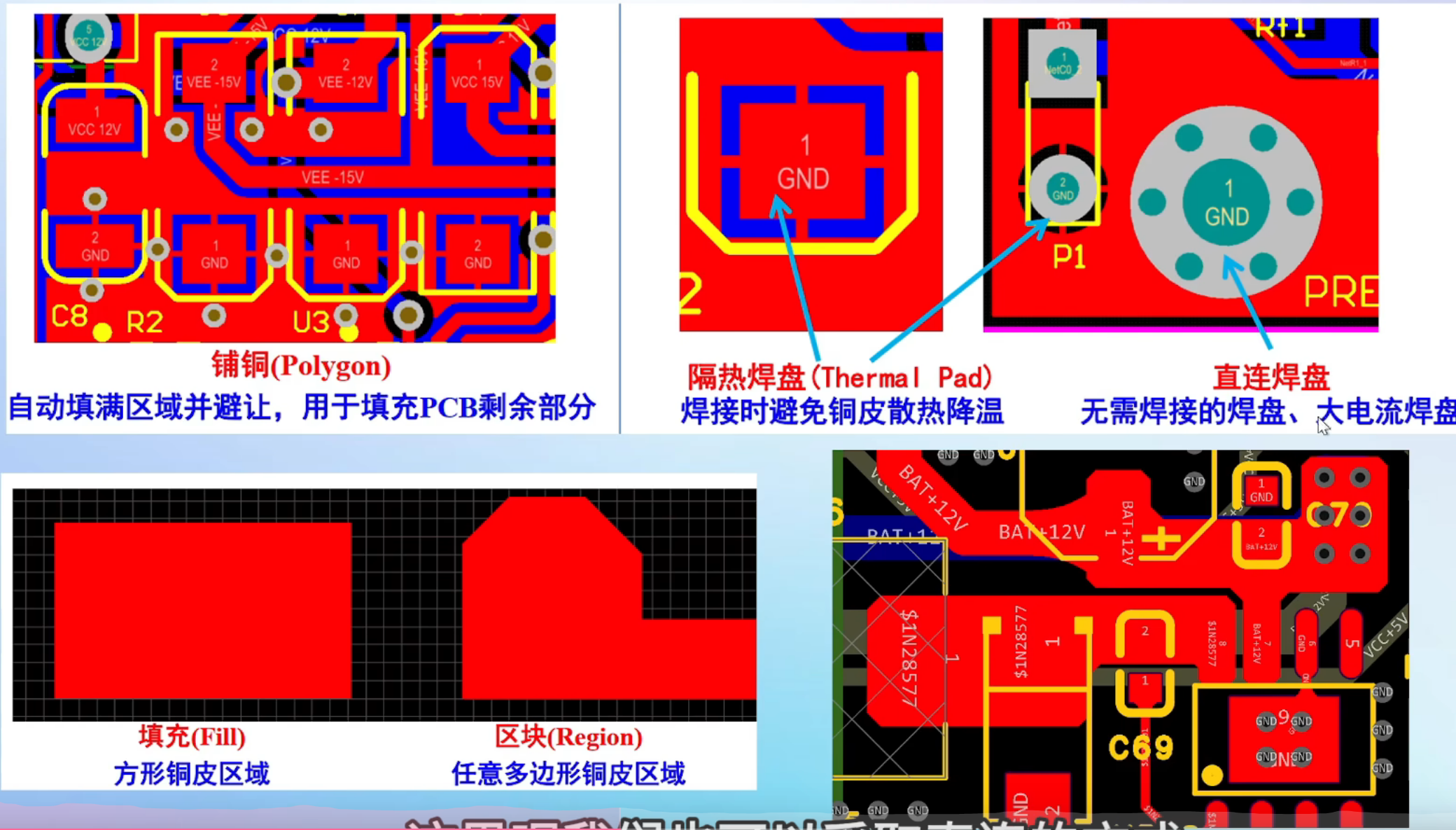

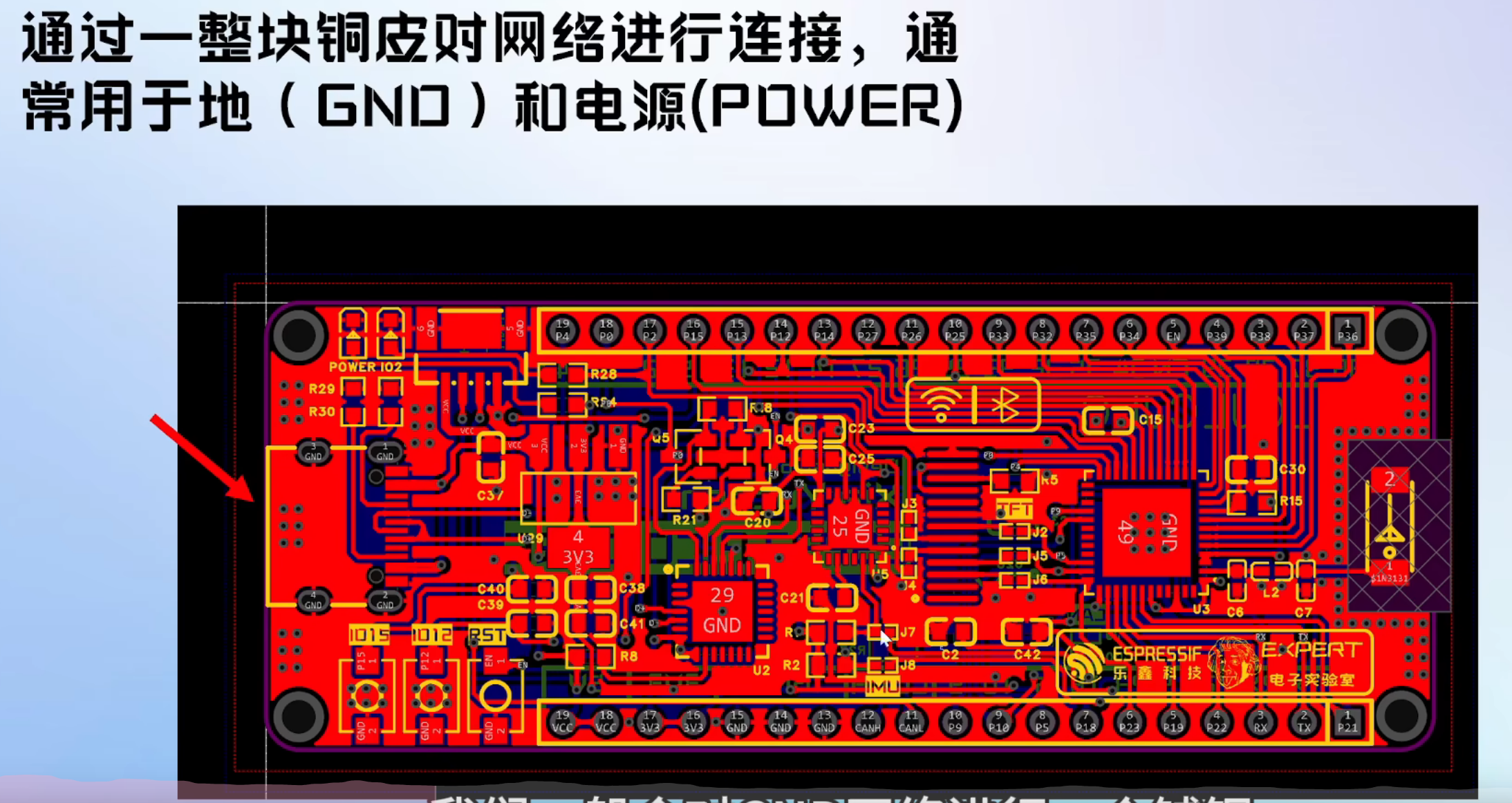

铺铜

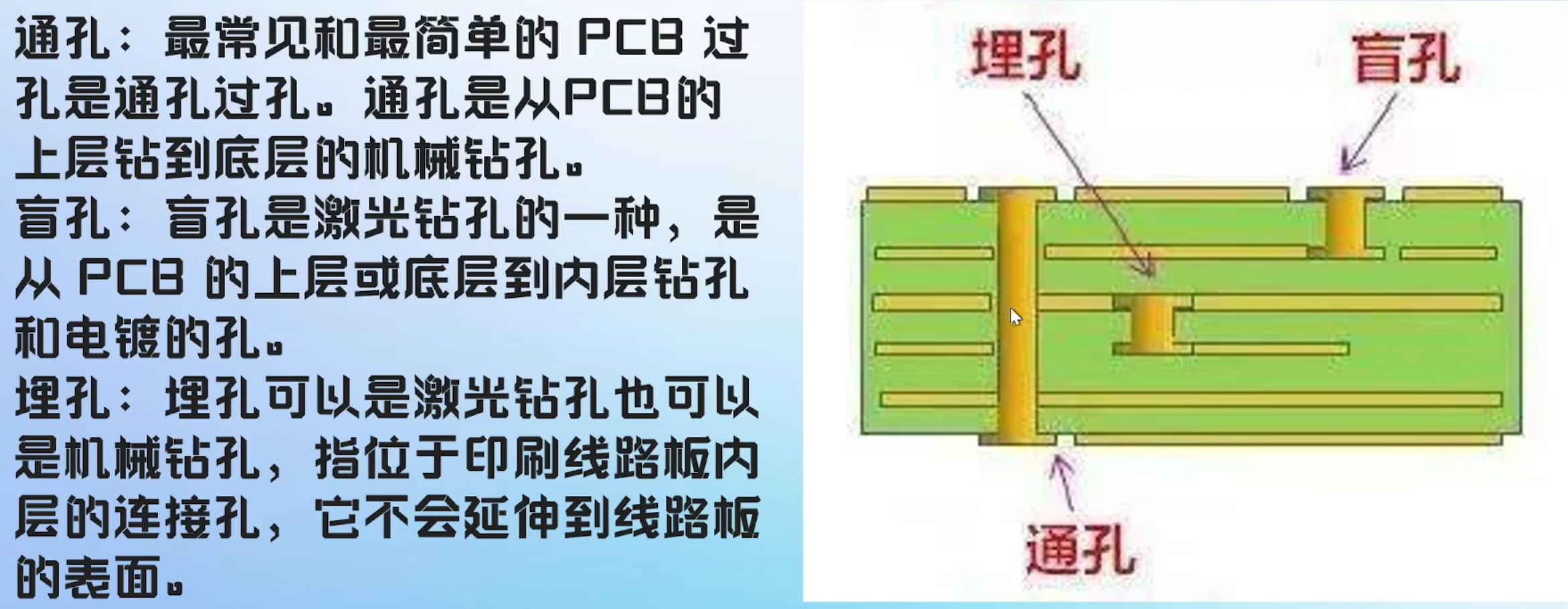

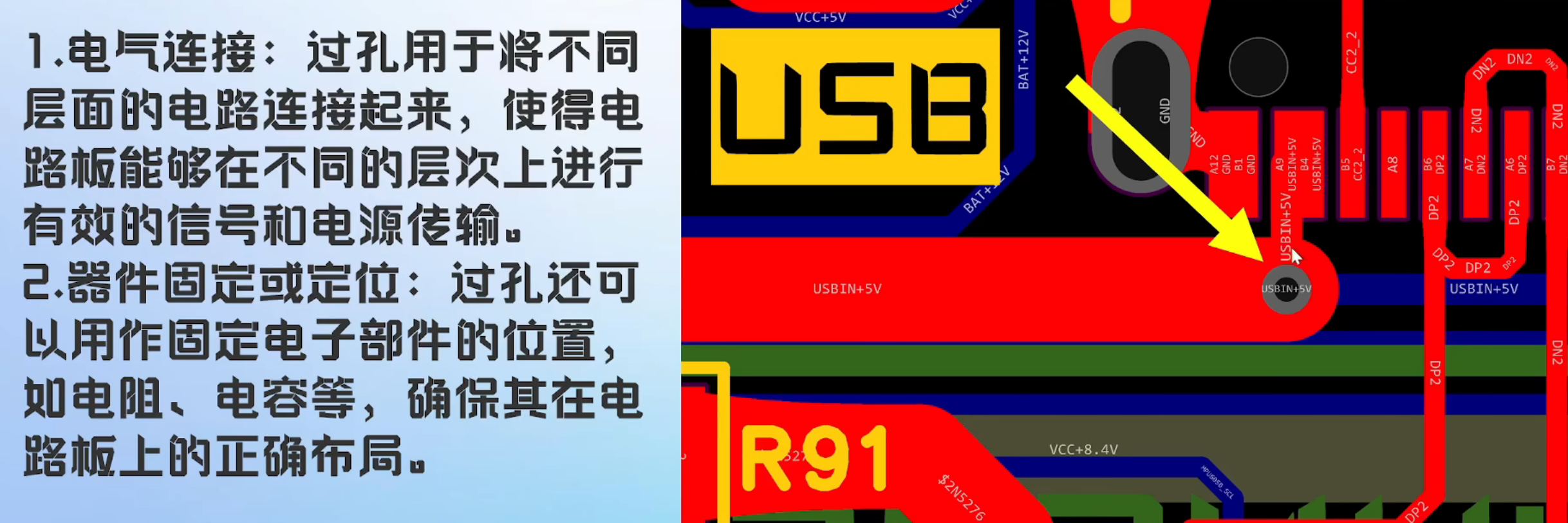

过孔过孔的类型

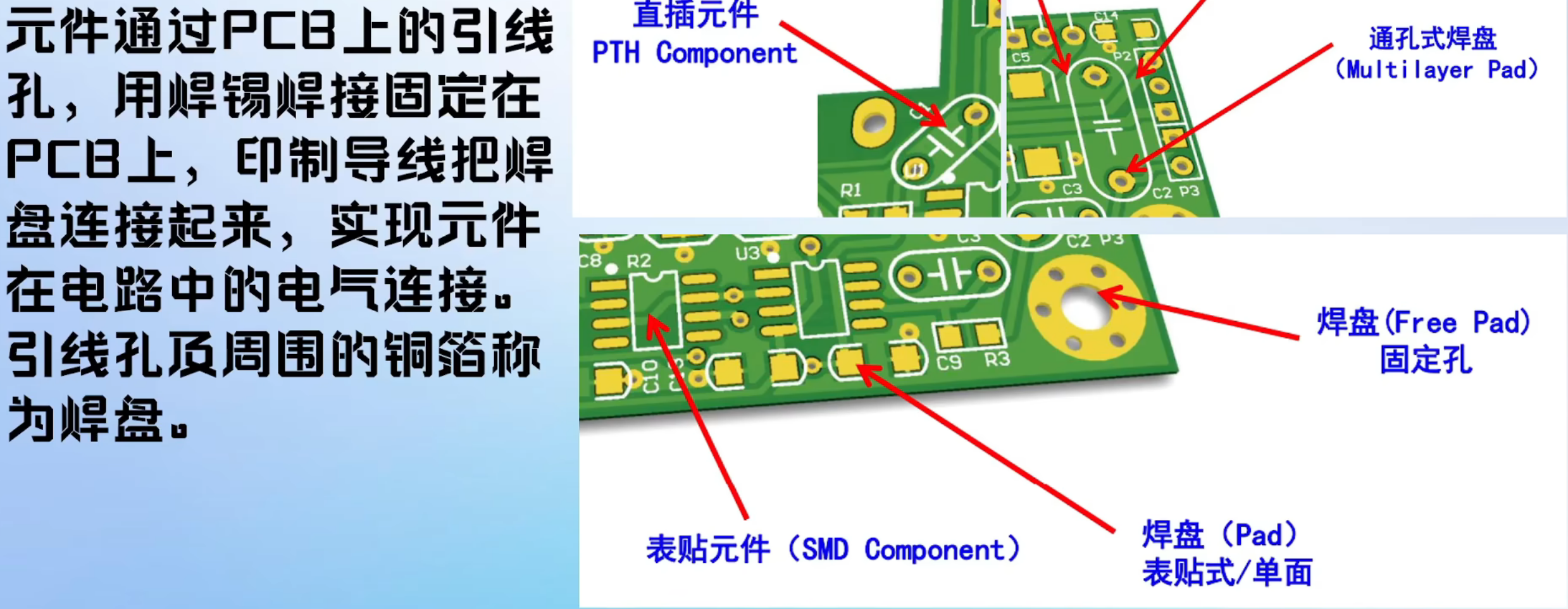

焊盘

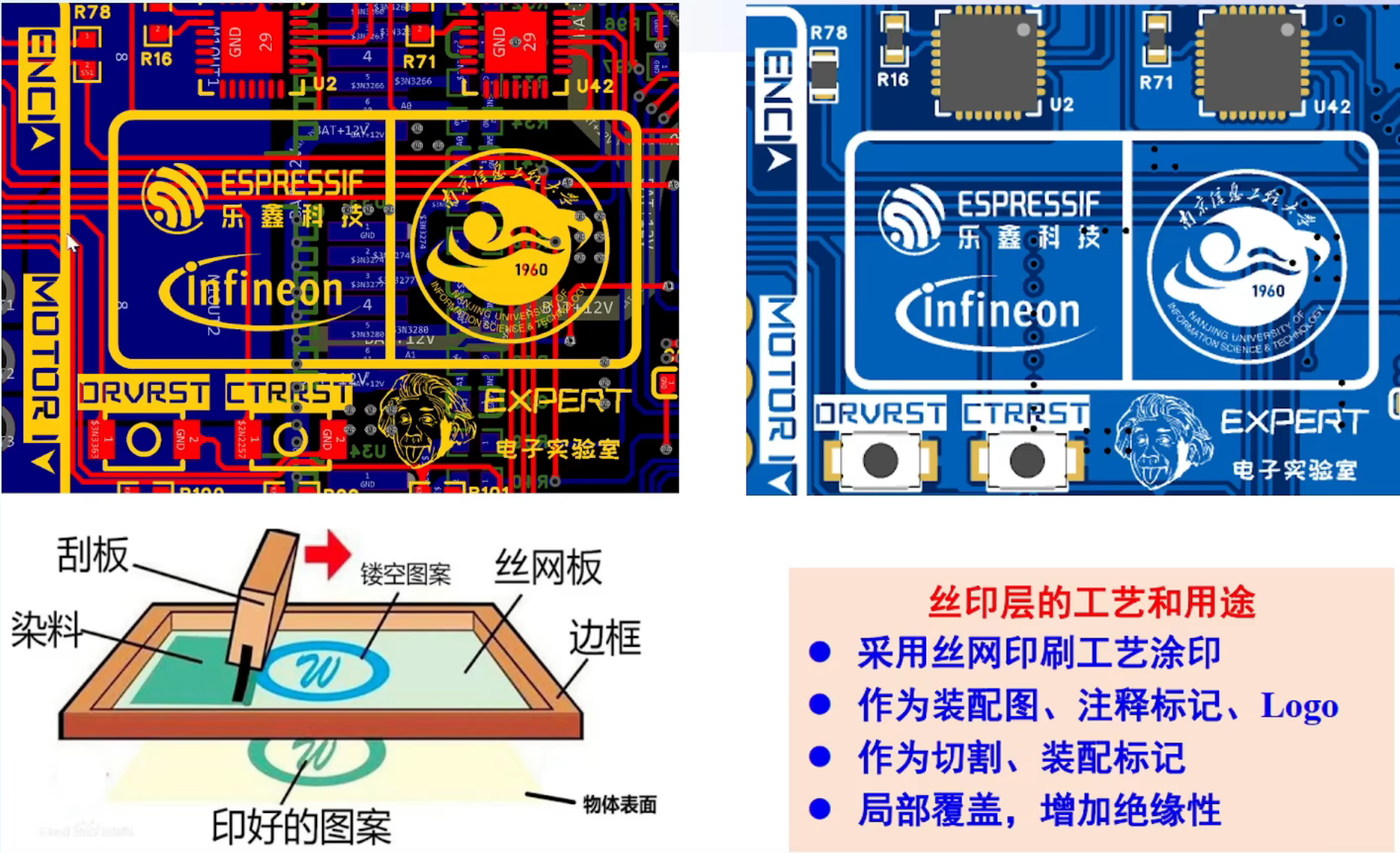

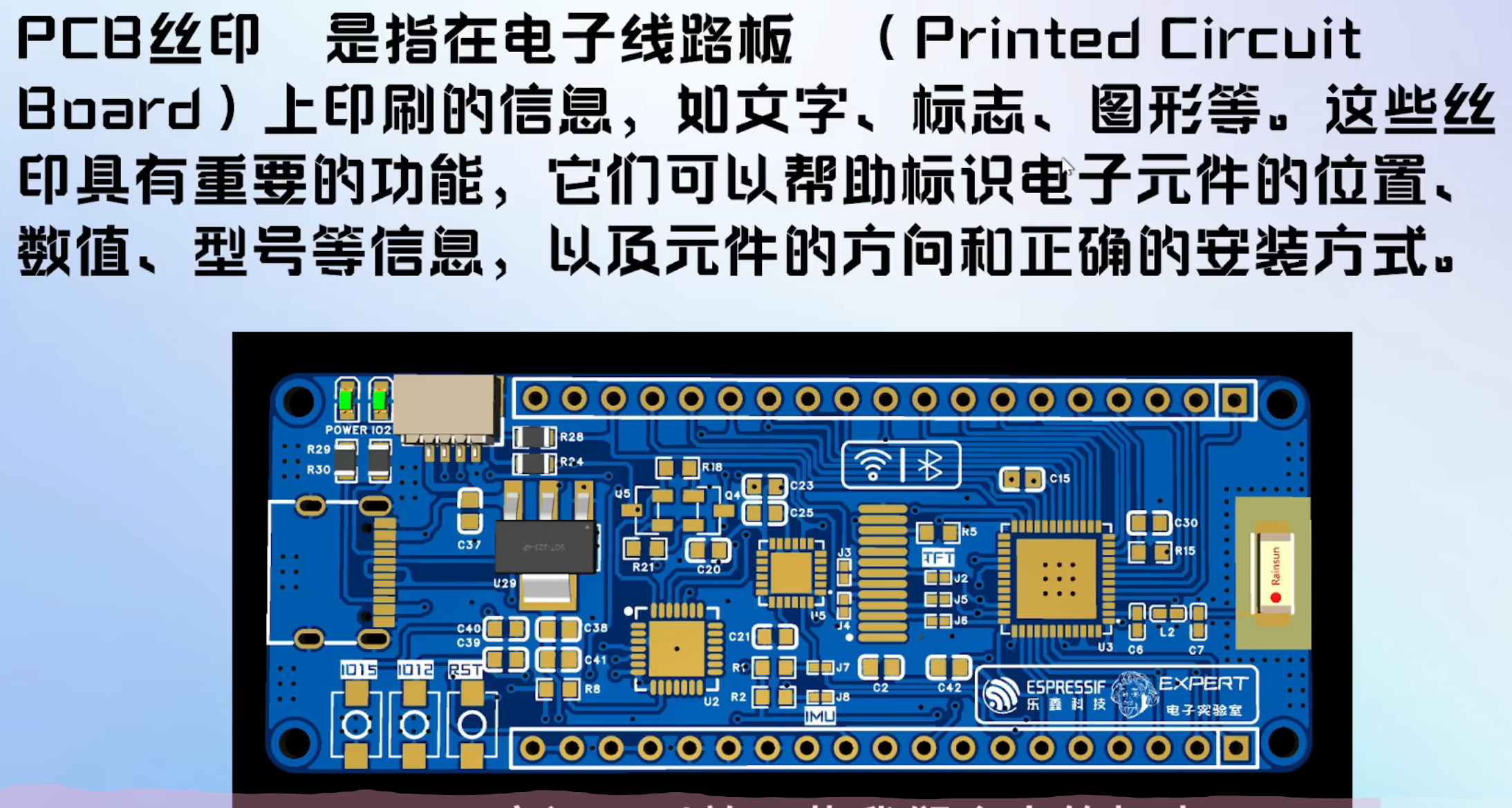

丝印

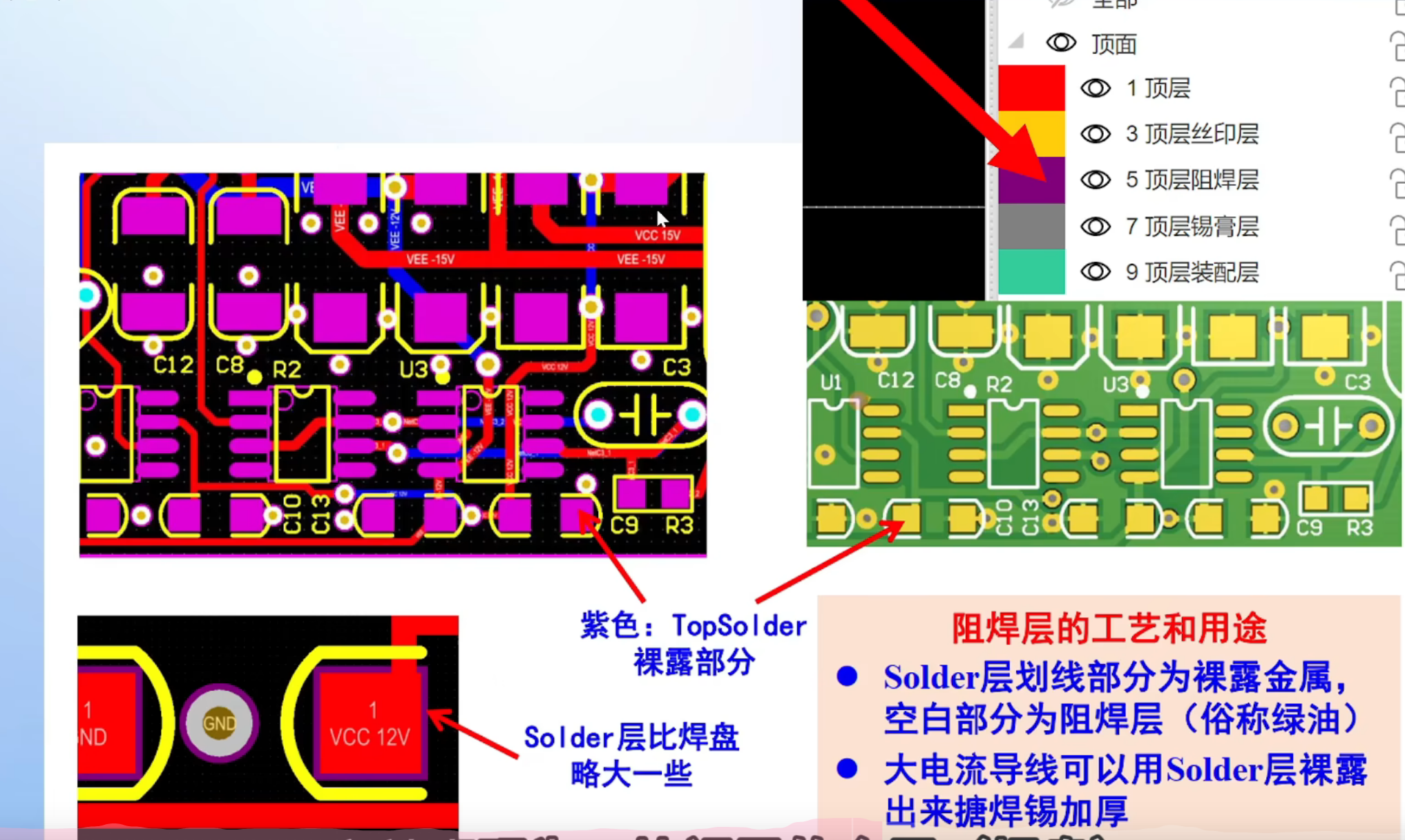

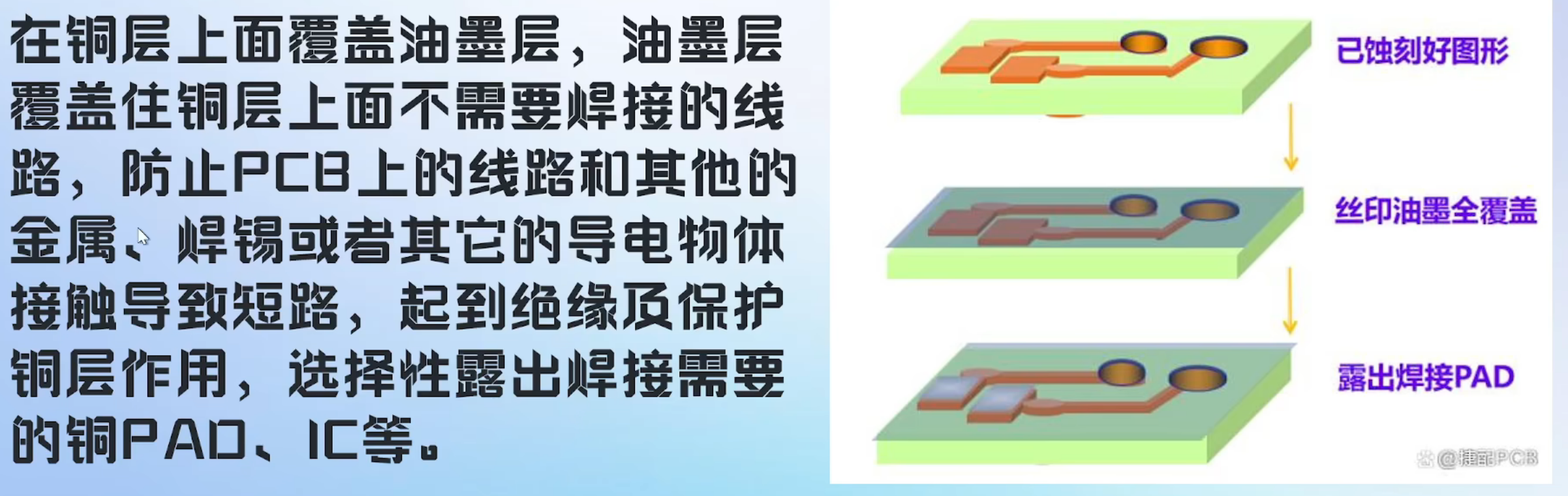

阻焊

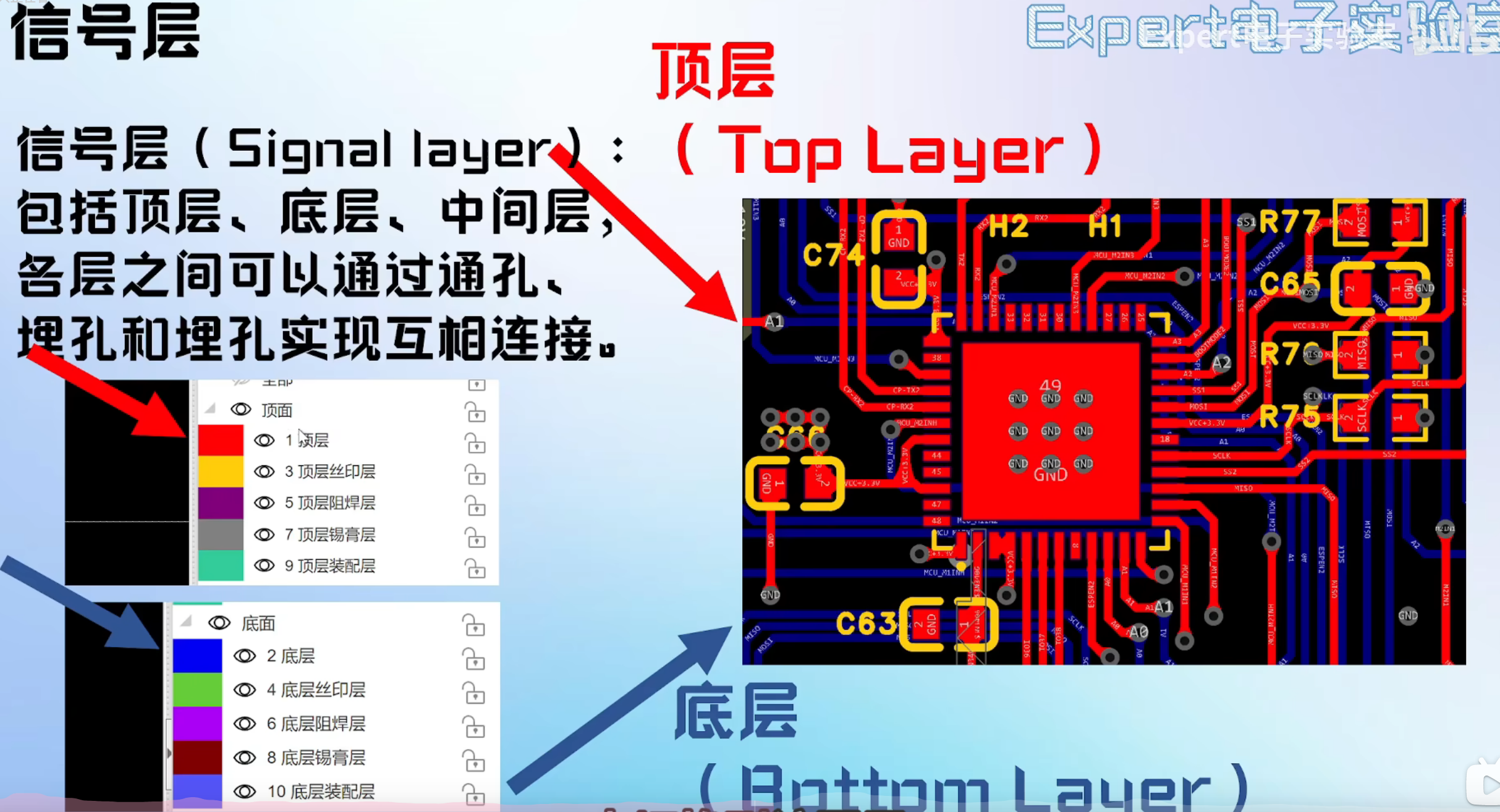

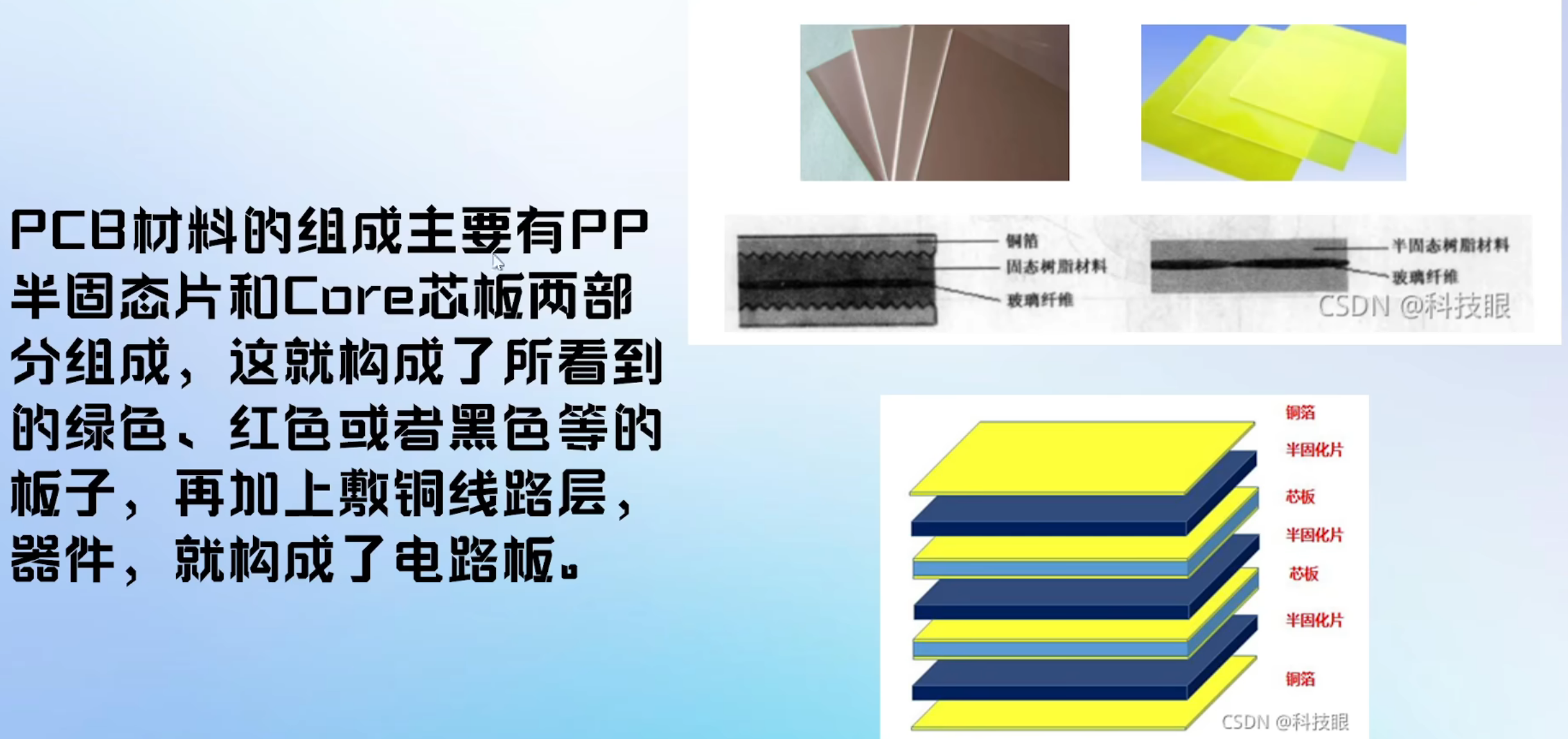

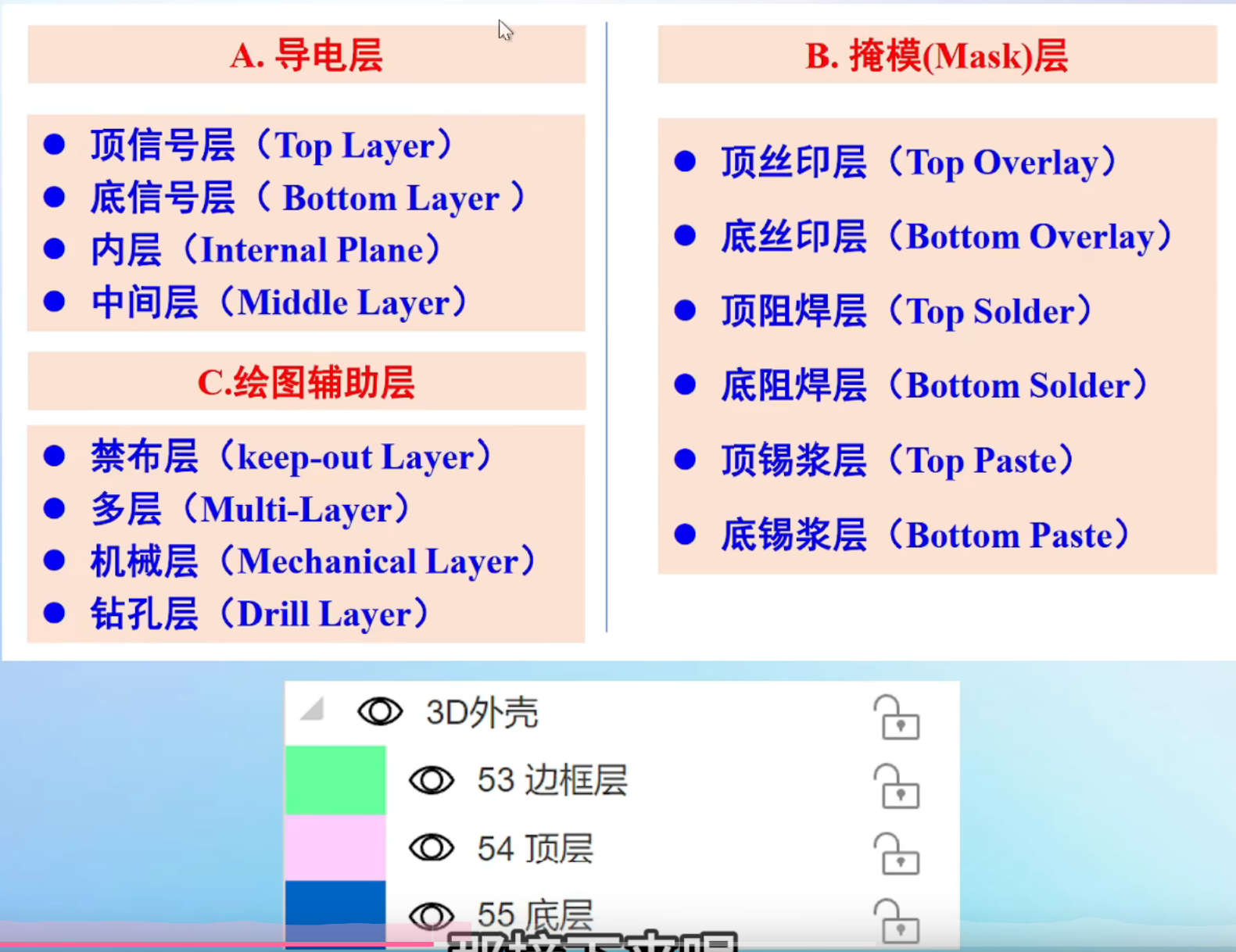

PCB的叠层结构

丝印层

阻焊层

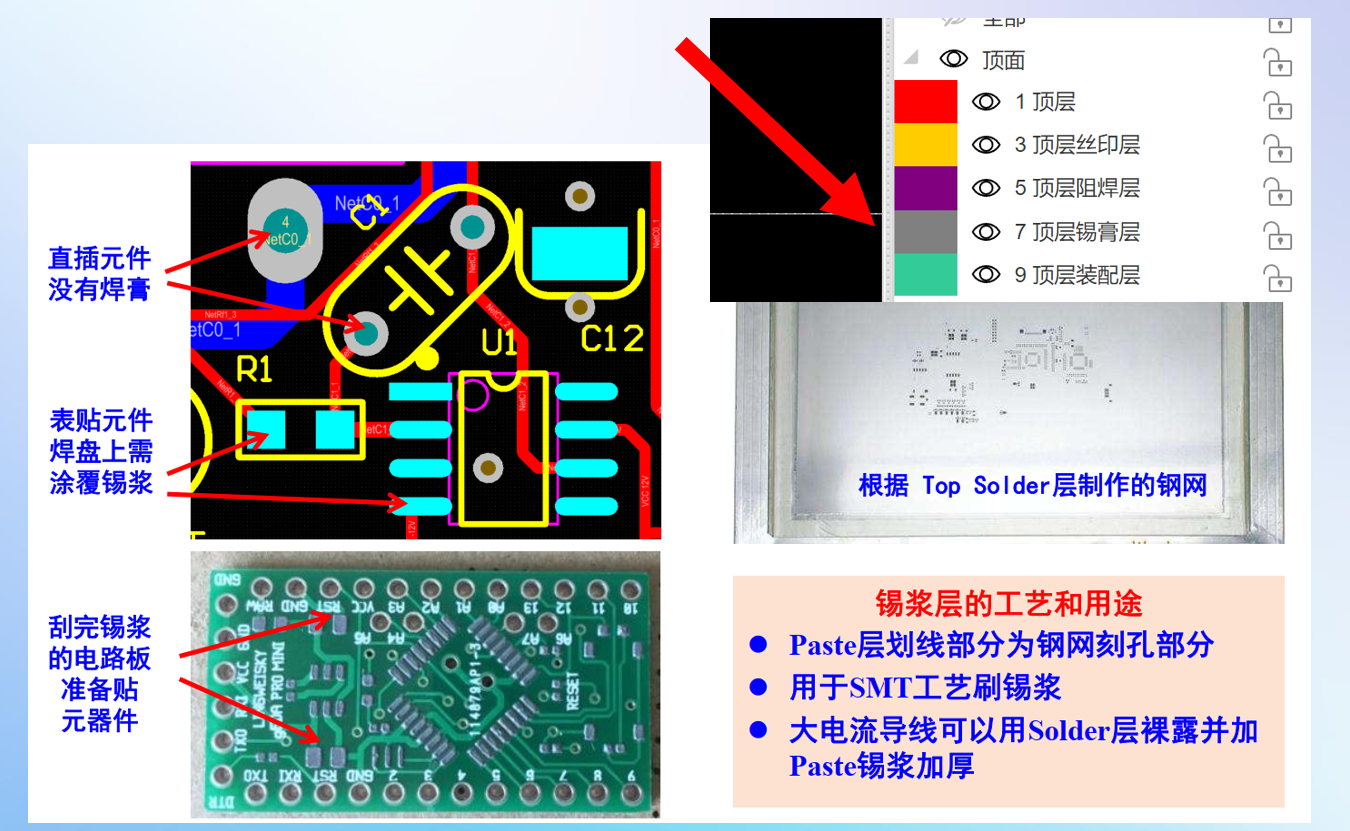

锡膏层

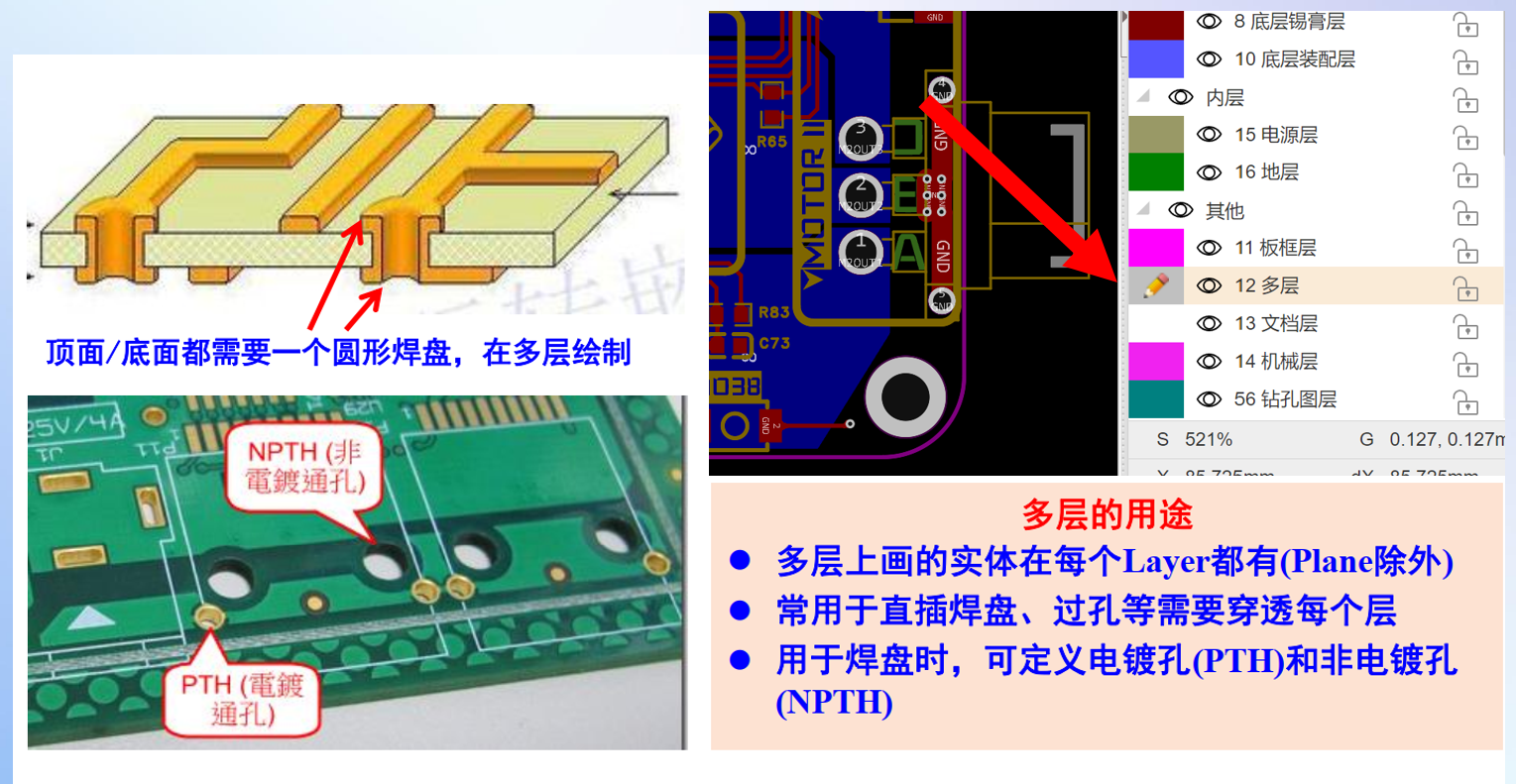

多层

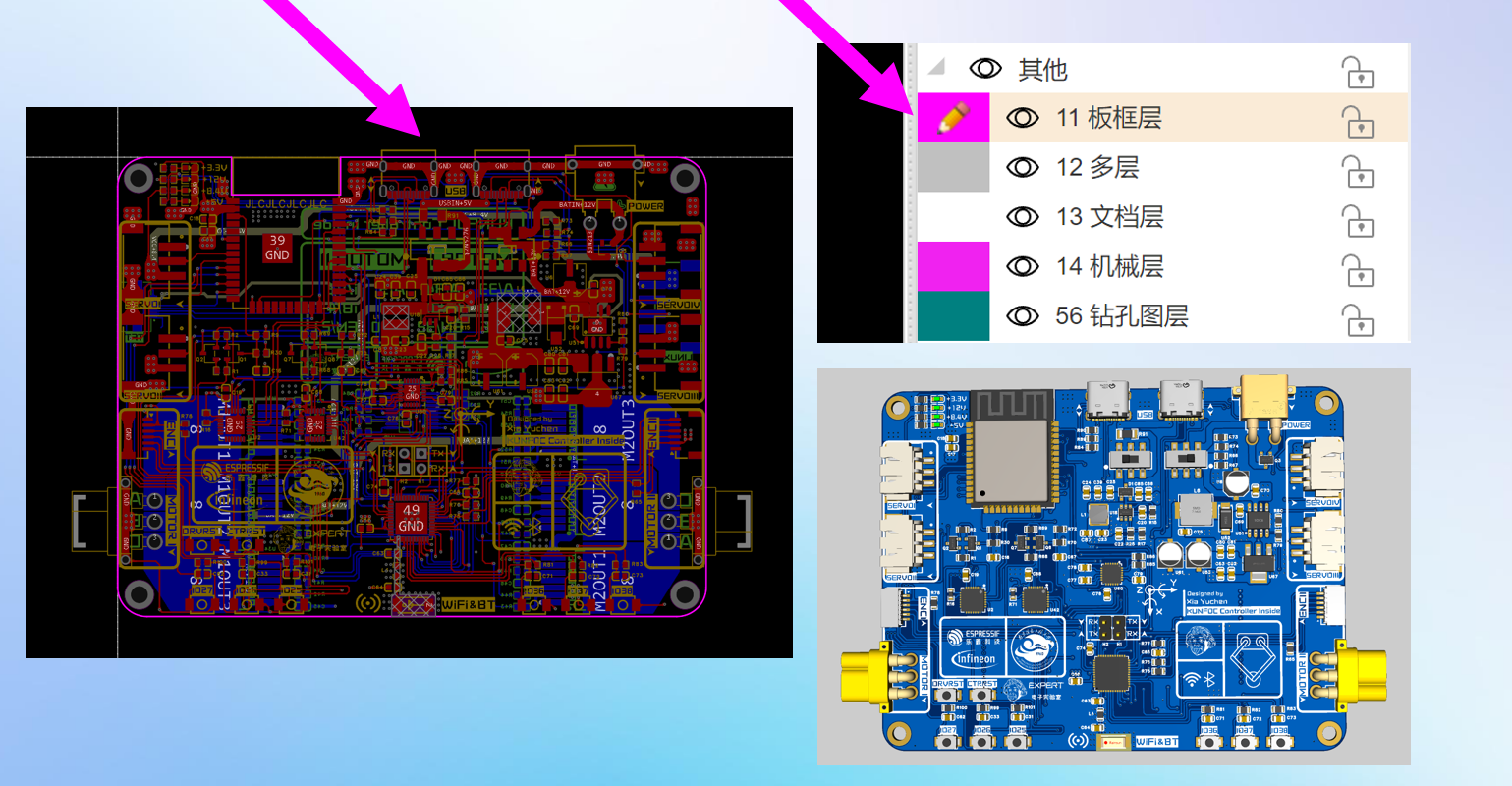

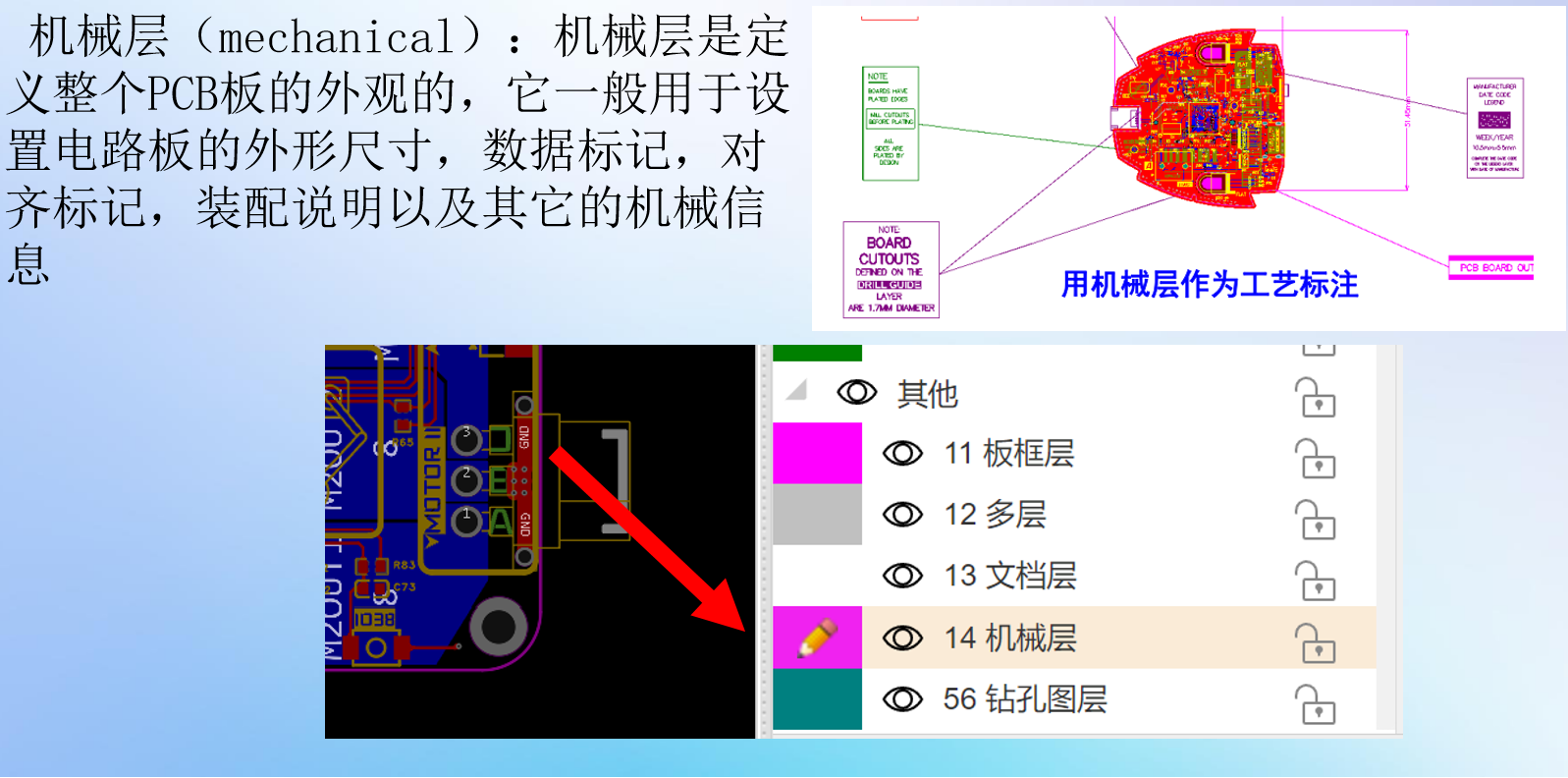

机械层

板框层

在立创EDA中还有3D外壳层，可以为PCB板子设计3D外壳

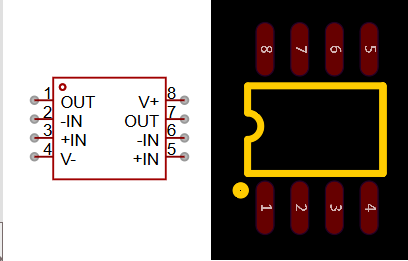

5元件符号与封装

对于立创EDA里面没有的元器件，通过查询数据手册然后新建元件和封装即可使用（注意封装里面的数据要精确）

二：实际操作

1绘制原理图

注意，我们所有使用的电容和电阻用的封装方式都是0805贴片封装

先绘制电源模块

使用的是TYPE-C-6P-DIP2X2这一个6P的typec电源模块

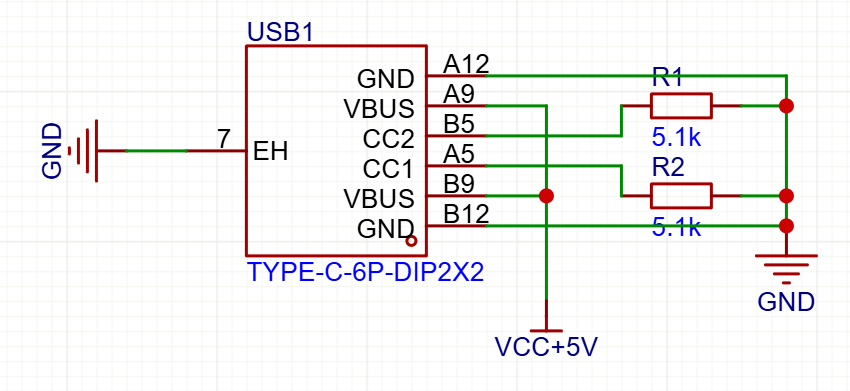

typec协议中CC1 和 CC2 是快充引脚，我们不需要，就要接一个5.1K的电阻下拉到GND（这是规定）

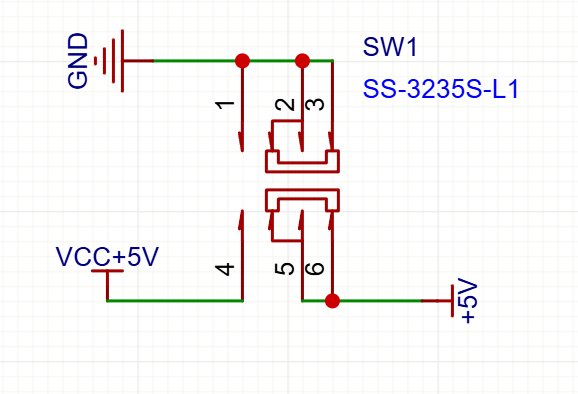

开关选用SS-3235S-L1这一个常用的开关（它可以控制两路，不用的一路接地）

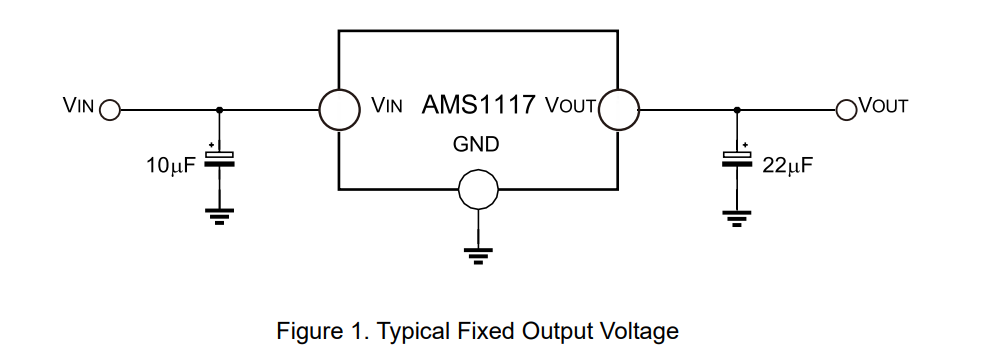

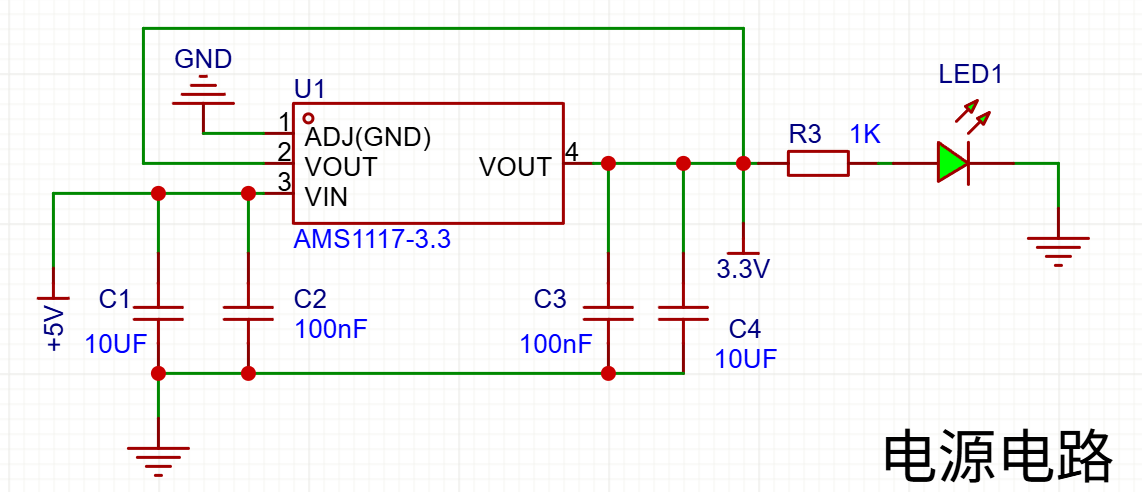

接下来是一个稳压模块AMS1117-3.3

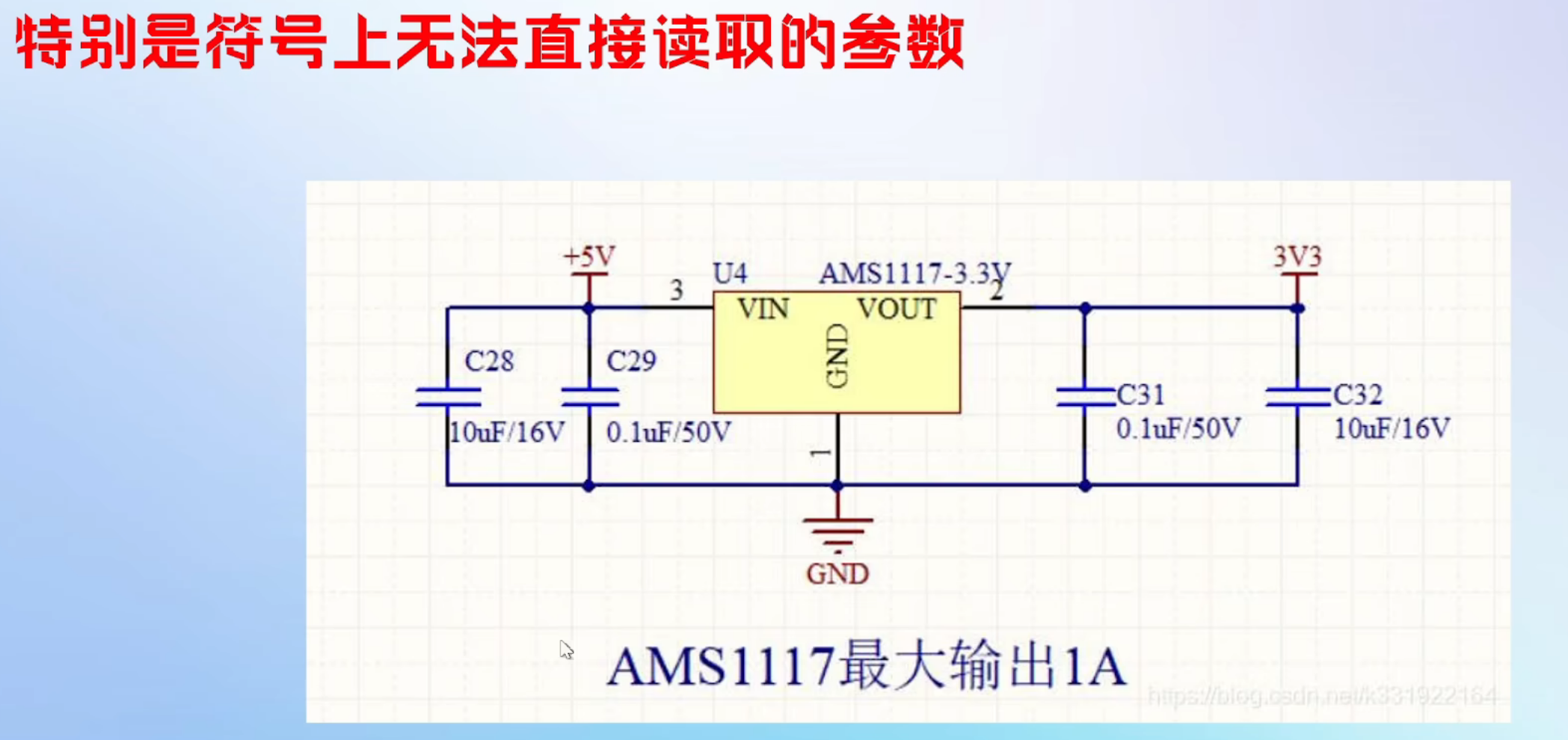

对于输入来说，我们一般都需要加一个滤波，这里加的是10uF的低通滤波器，防止输入高平交流信号对后面电路产生影响，一般靠近芯片的地方还需要加一个100nF 的滤波器，用来过滤频率更高的信号，是一个双保险（可见输入端和输出端都需要）

大容值过滤低频信号，小容值过滤高频信号

绘制单片机模块

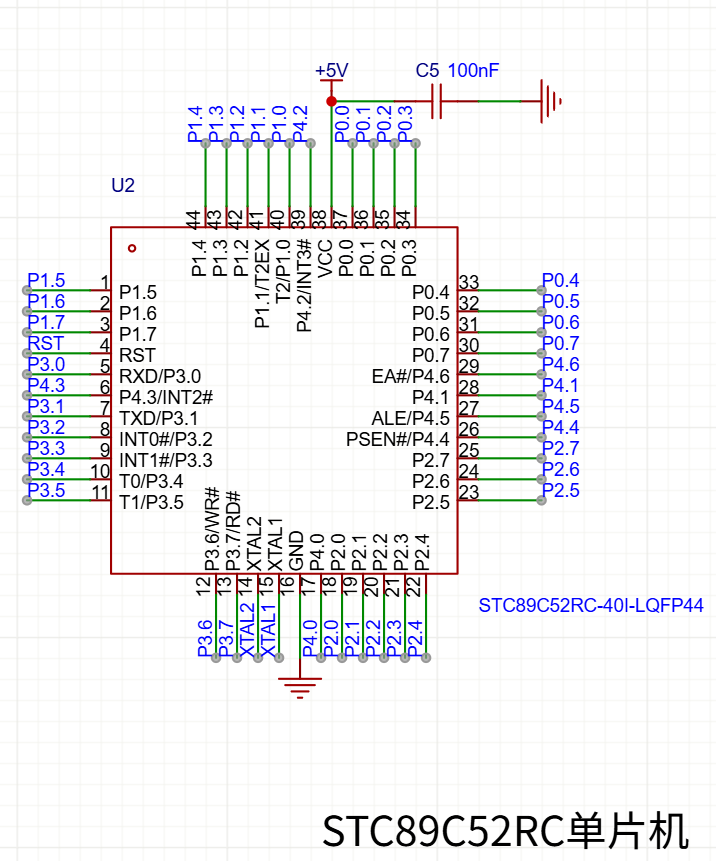

 我选用的是STC89C52RC芯片，在原理图中绘制

我们需要将每一个引脚都加上网络标签（方便之后再其他模块使用），右键单片机可以快速添加

因为这个单片机仅仅是一个单独的芯片，我们需要给他晶振和电源，他才能正常工作

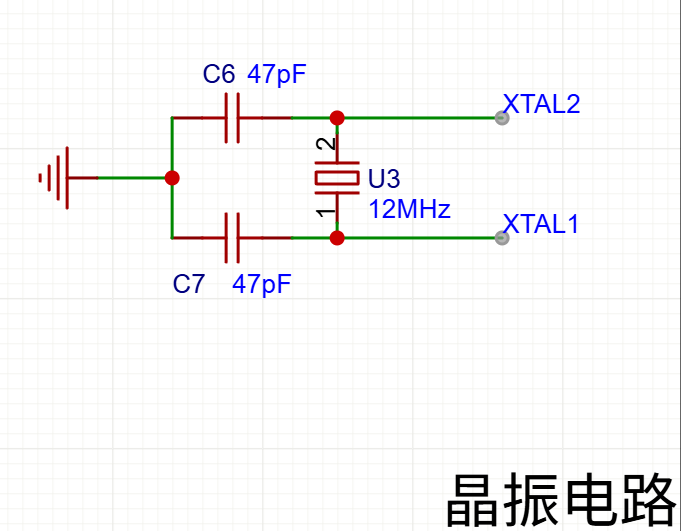

晶振电路的绘制

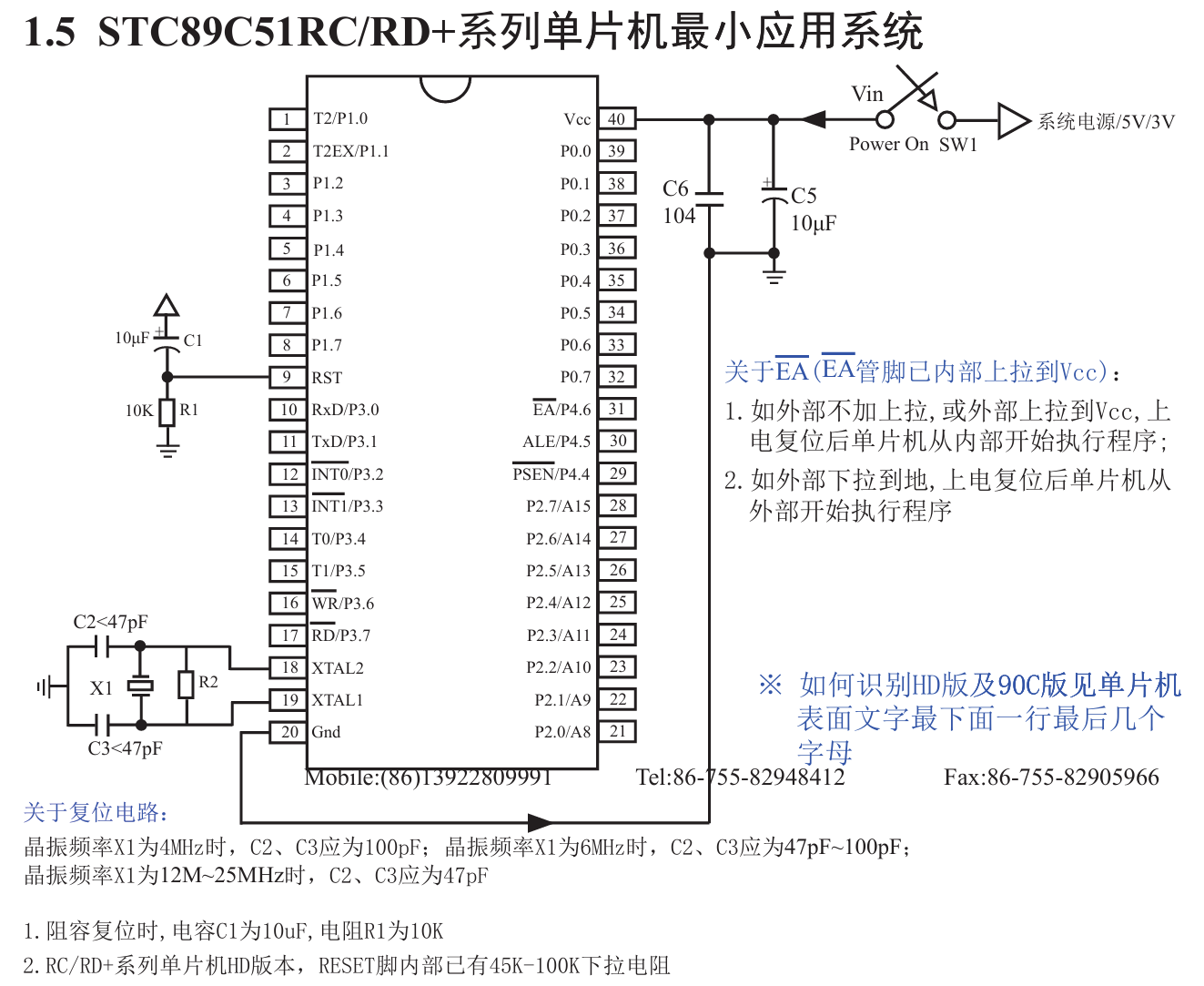

由数据手册可知这个晶振电路需要47pF 电容，晶振用ABLS-12.000MHZ-B4H-T

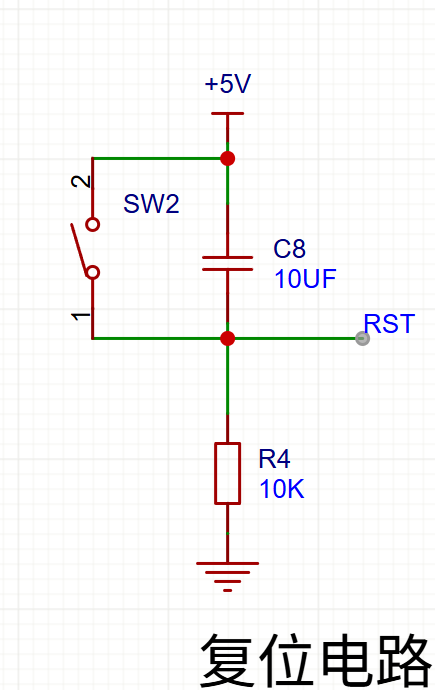

复位电路

按键用SS-3235S-L1，我们想要用按键复位，所以用了一个按键并联在电容两边，当按下时，RST上拉到高电平，然后等待电容充电完成后面又被下拉到低电平，完成复位

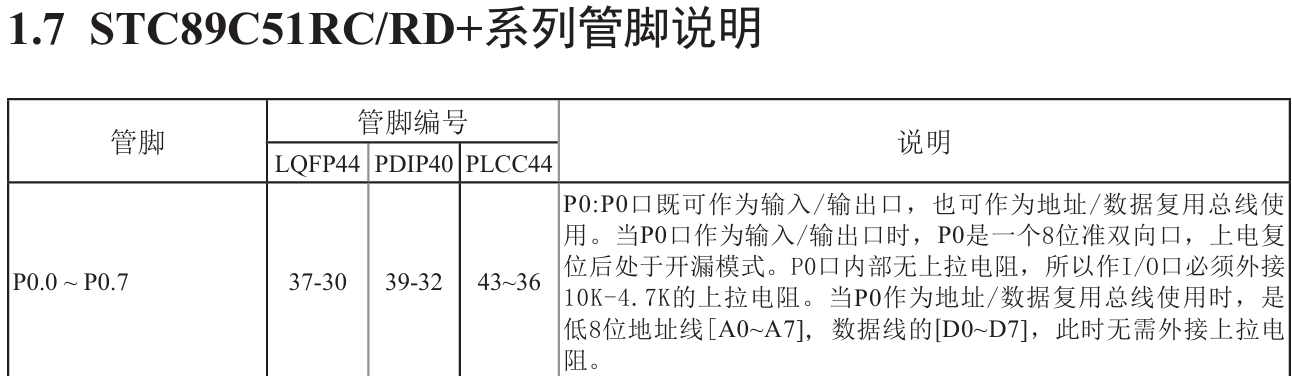

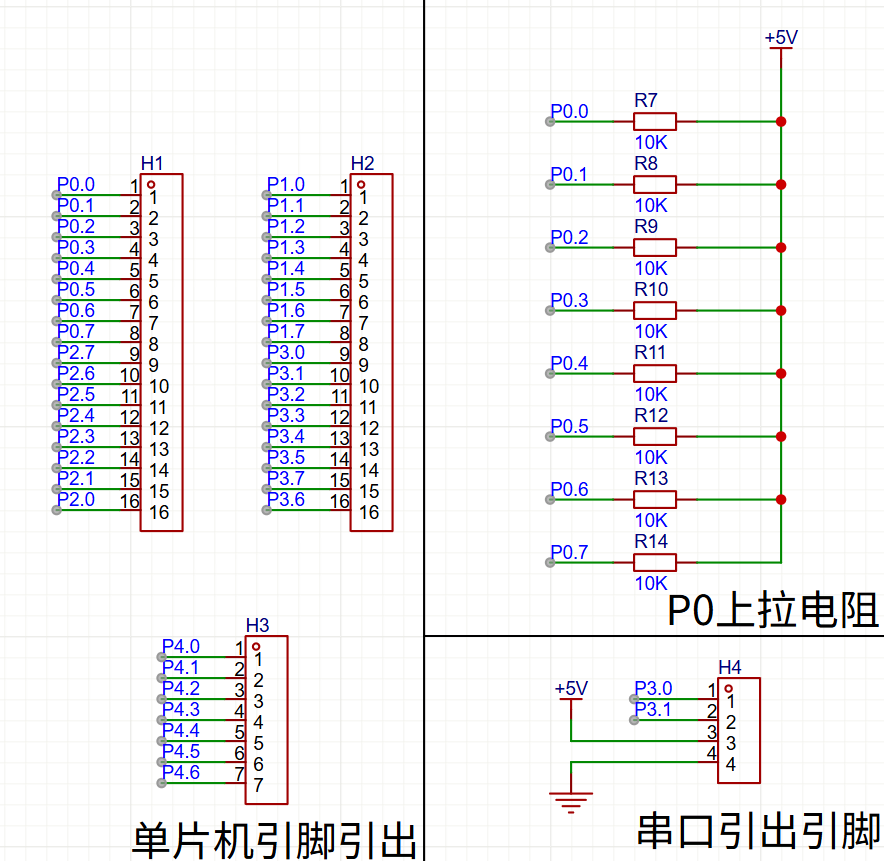

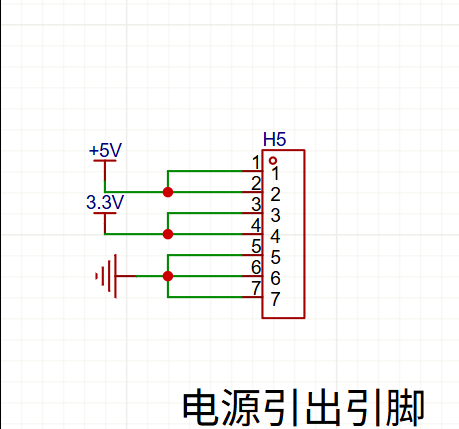

我们可以插入一些底座，可以让让单片机的引脚引出，具体排版的好坏，PCB的时候就知道了，P0作为输入输出的时候要接上拉电阻（因为开始的时候时开漏模式）

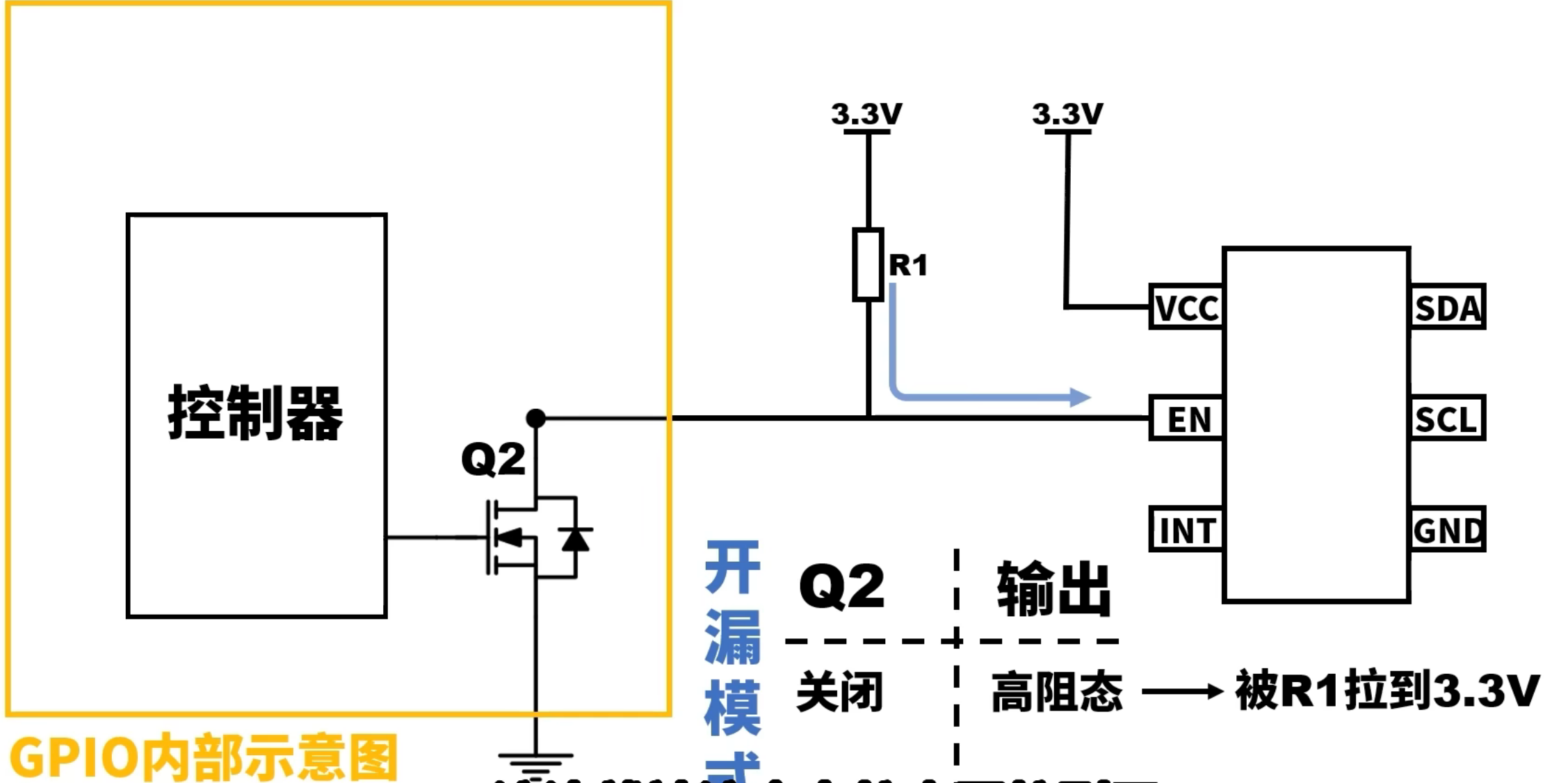

开漏模式展示，只有接上上拉电阻才有输出高电平的能力

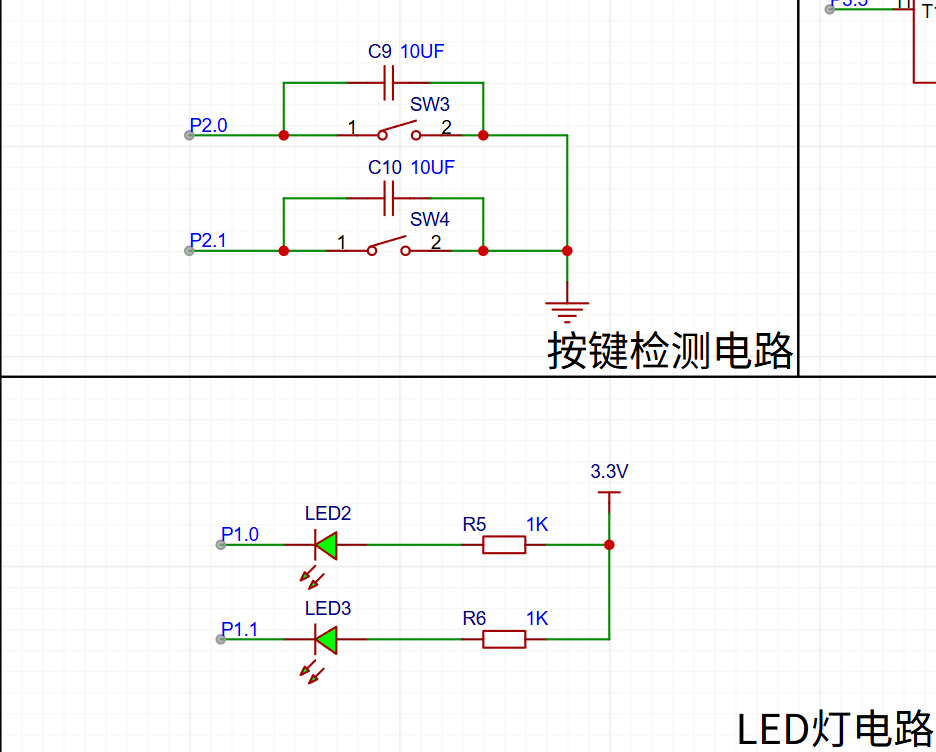

附带功能电路

注意单片机引脚时若上拉，灌电流比较大，所以用发光二极管的时候只能是指向引脚

按键检测电路并脸上电容就是按键消抖的作用

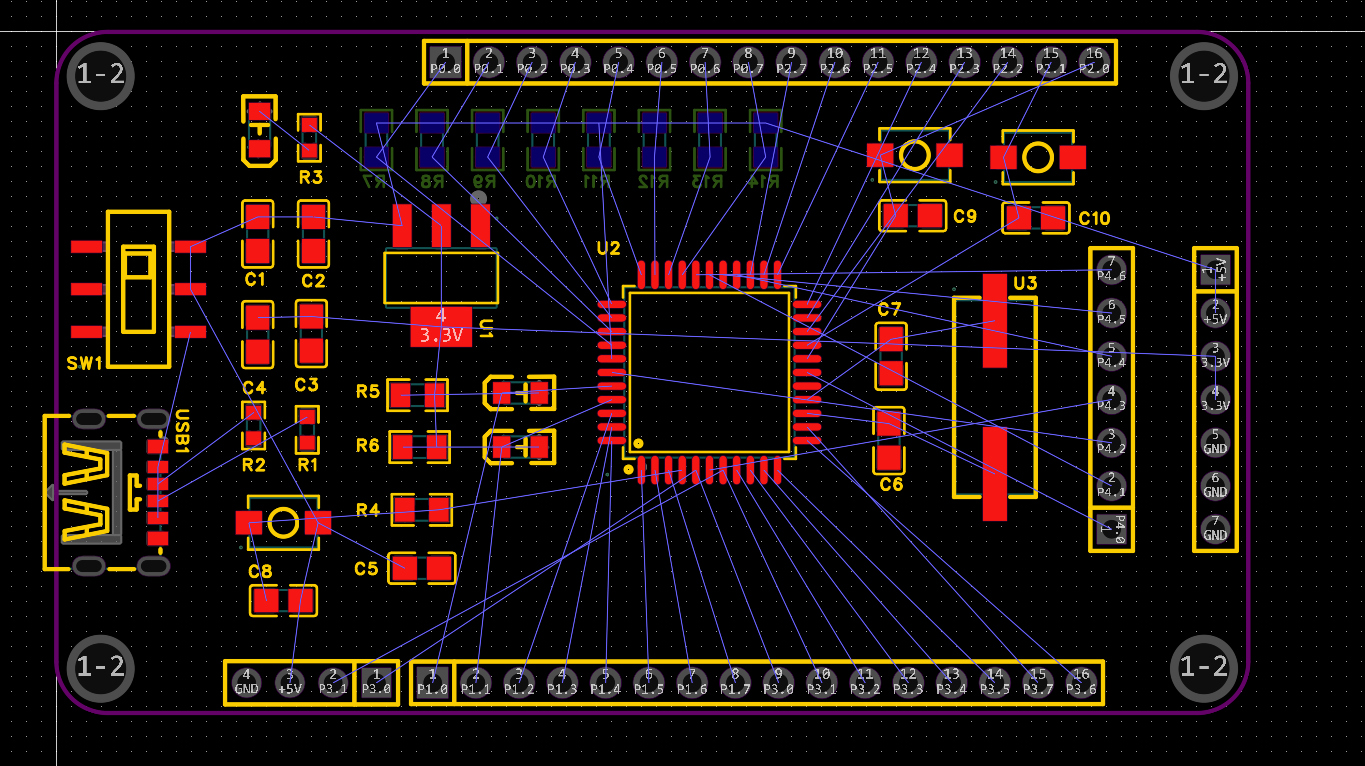

2绘制PCB图

快捷键

shift+x : 按照某个元件通过原理图跳转到PCB，同时PCB也可以跳转到原理图

ctrl+shift+x : 选中原理图中的器件之后，按下，这样会将PCB中的对应元件排列好并且选中(布局传递)

b：切换到底层

t : 回到顶层

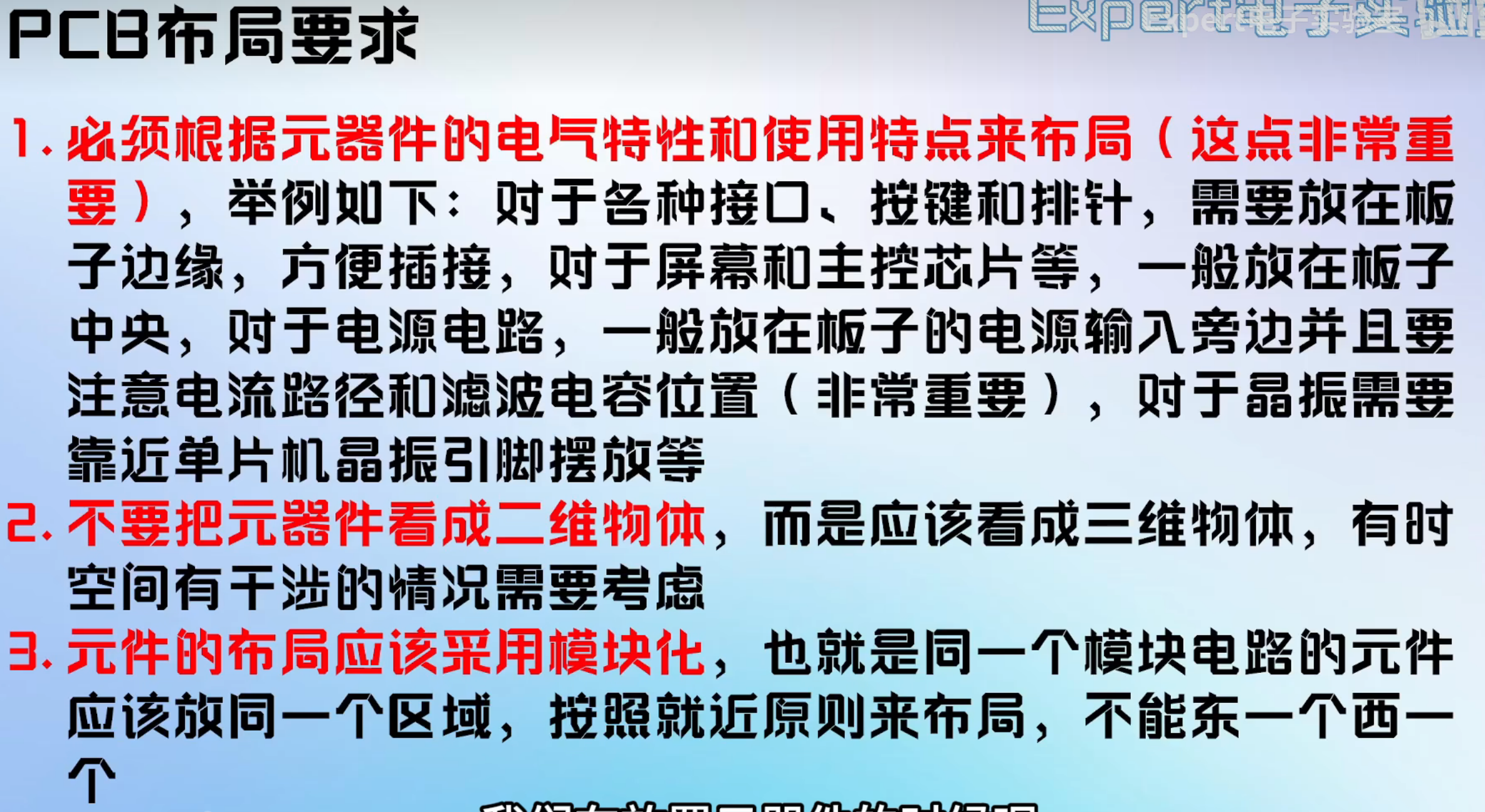

排版时要把对应模块先放在一起搞好

3PCB布线

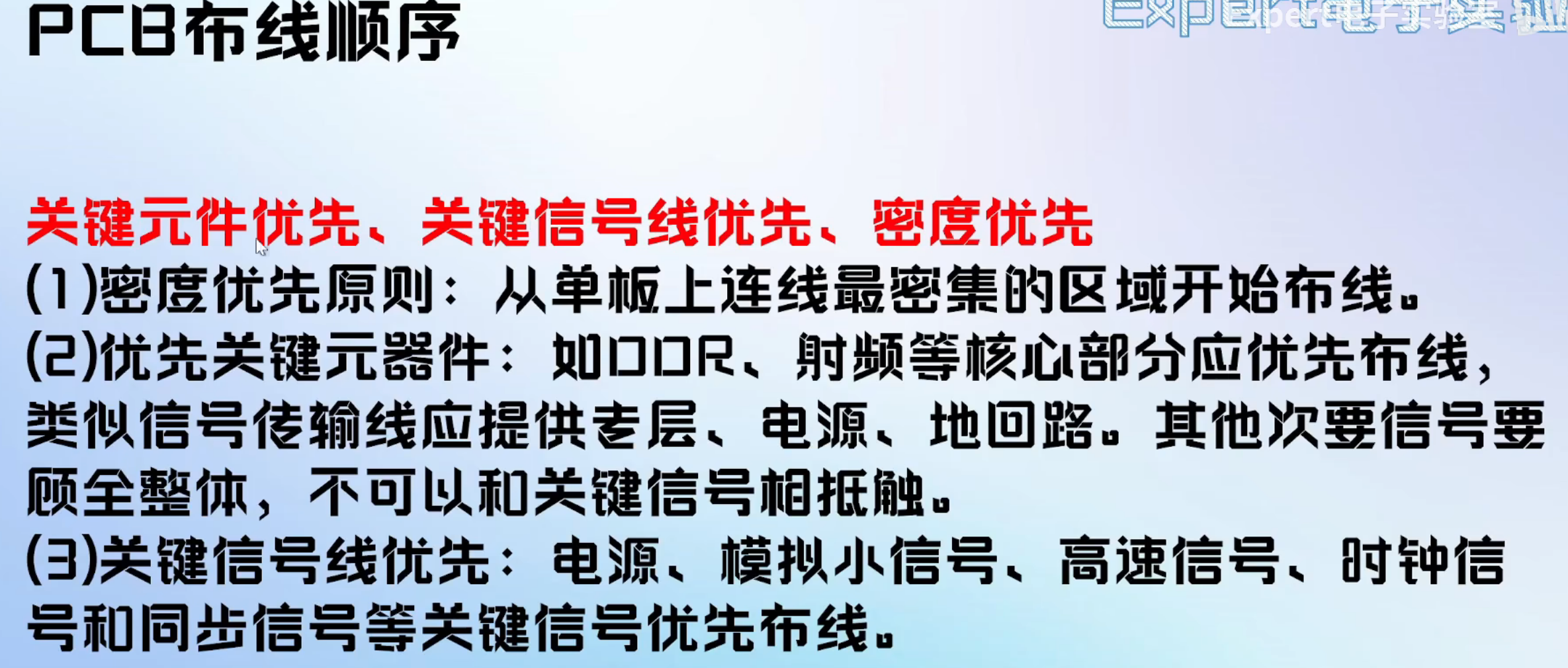

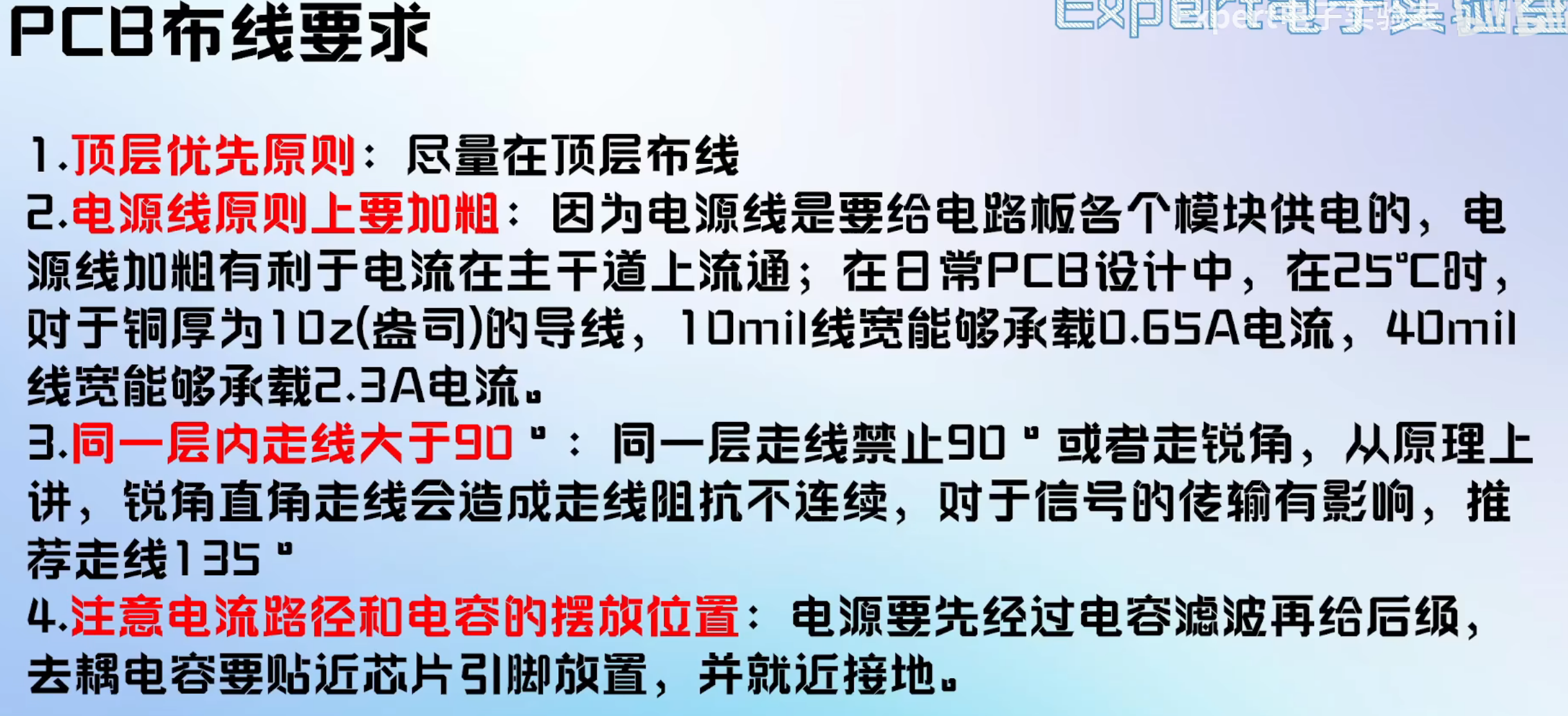

一定不要自动布线

q：切换线宽一般都用mil，用tab键可以设置线宽

晶振电路需要差分对处理还要进行屏蔽处理，就是打上一圈地过孔

v:打地过孔

b: 自动打过孔(在顶层时)

v : 打过孔（在底层的时候）

还要放置禁止布线层，禁止多层铺铜

三：实战项目USB拓展坞

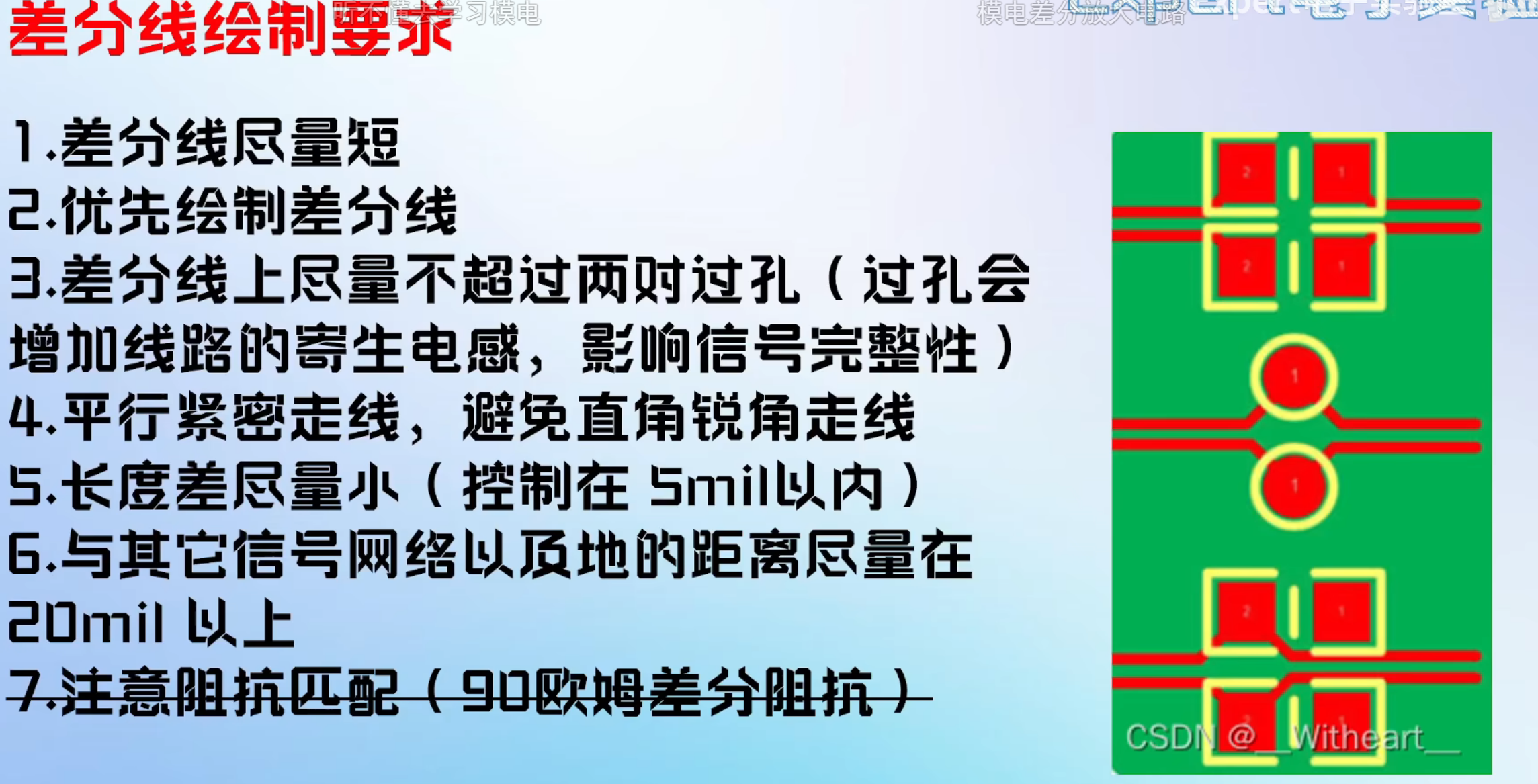

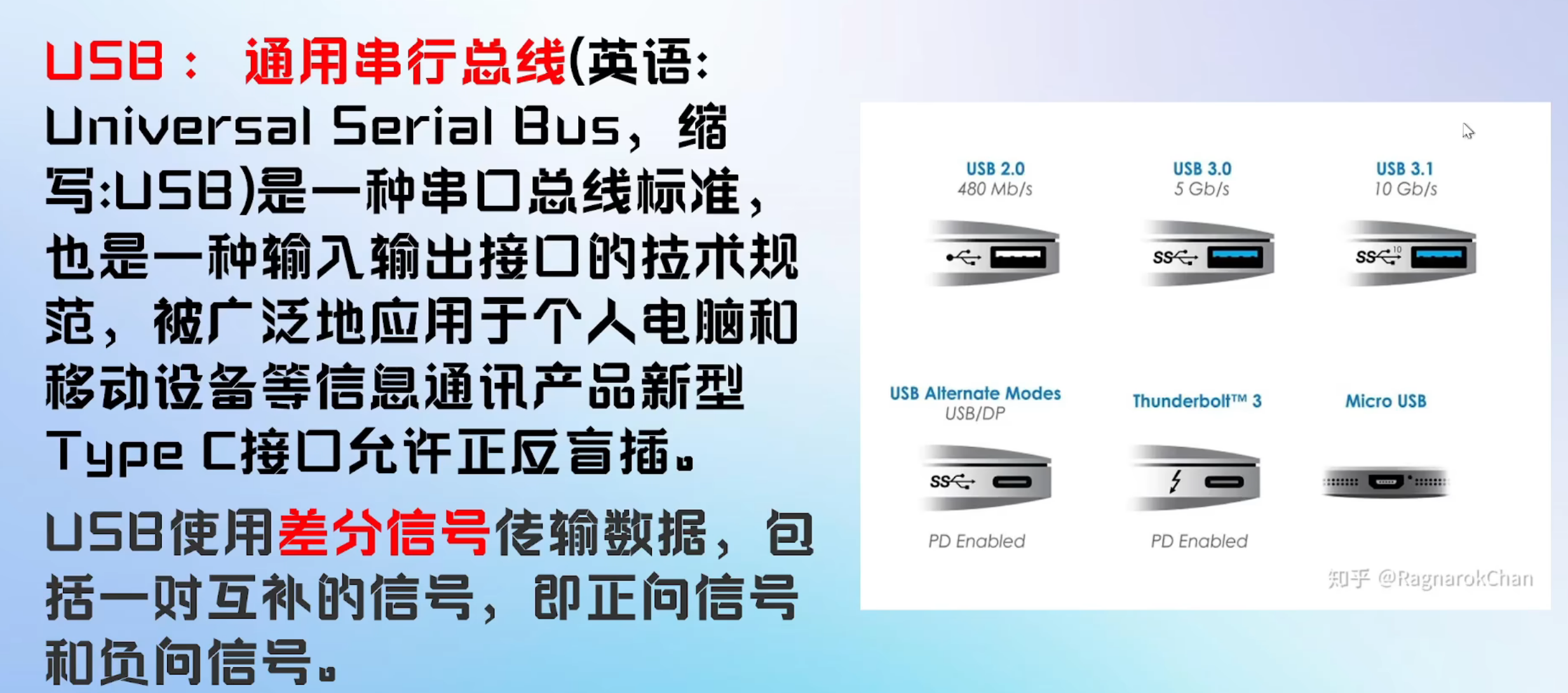

差分信号就有很强的抗干扰能力

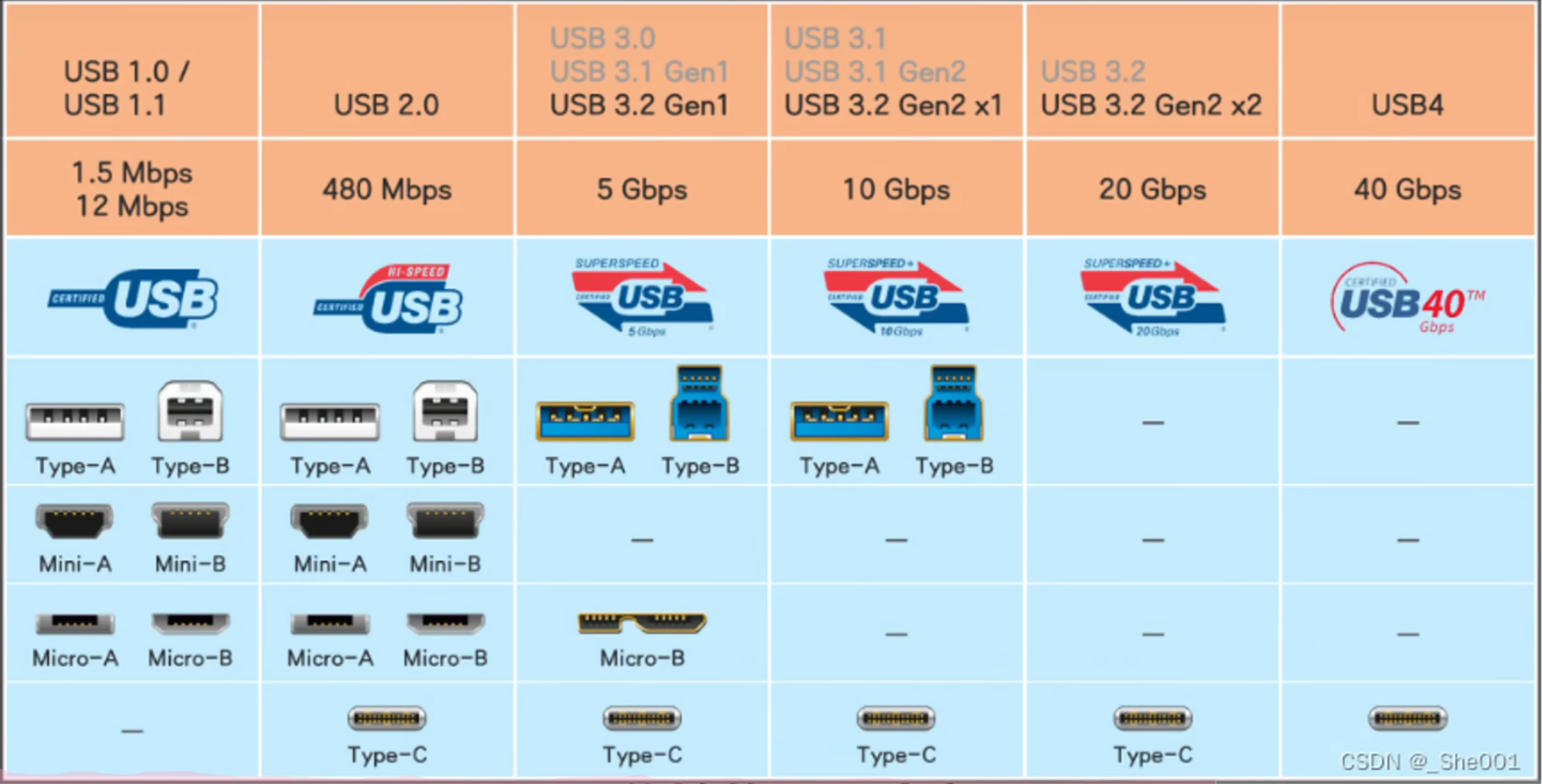

USBhub 芯片：SL2.1A ,有四对DP和DM可以接上4个USBA

16pinTYPE-C   ：这个DP和DN就是信号线

我还用了4个USBA口

按照USB的推荐电路，我们给所有的元件供电的时候几乎都是加了滤波电容，一个大的10uf

一个小的0.1uf

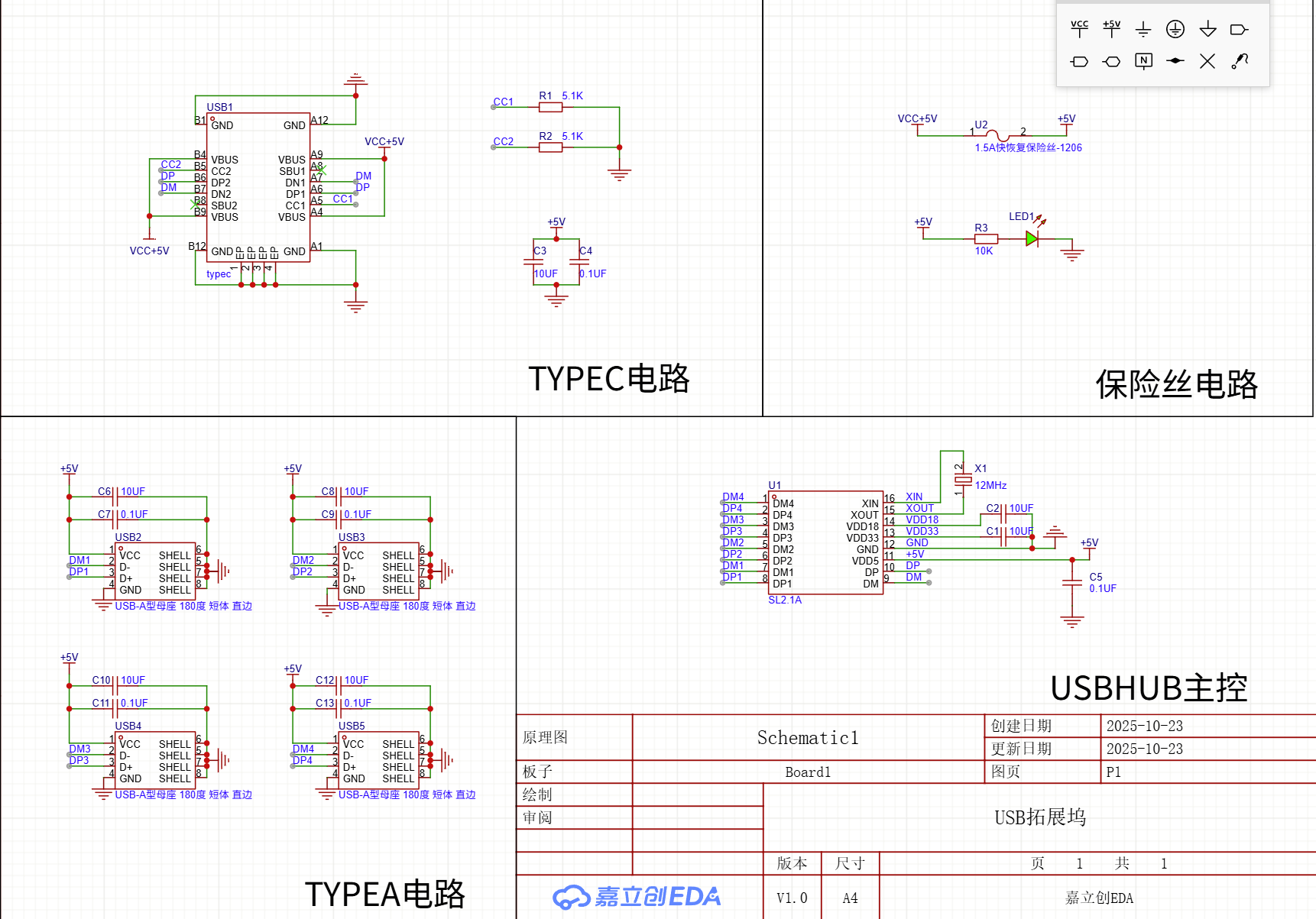

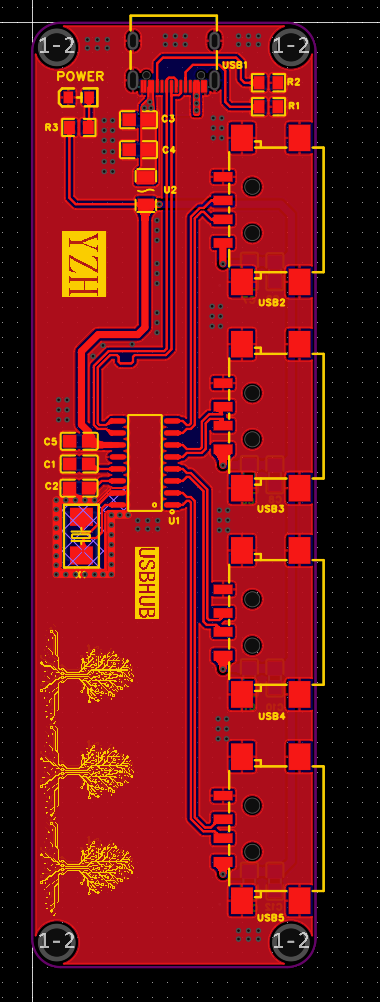

这就是最总的PCB图片
