随手测试一下STC32G144

**AD\Test\2025\October\TestSTC32G144K246.PcbDoc ***



01 STC32G144单片机


一、设计电路

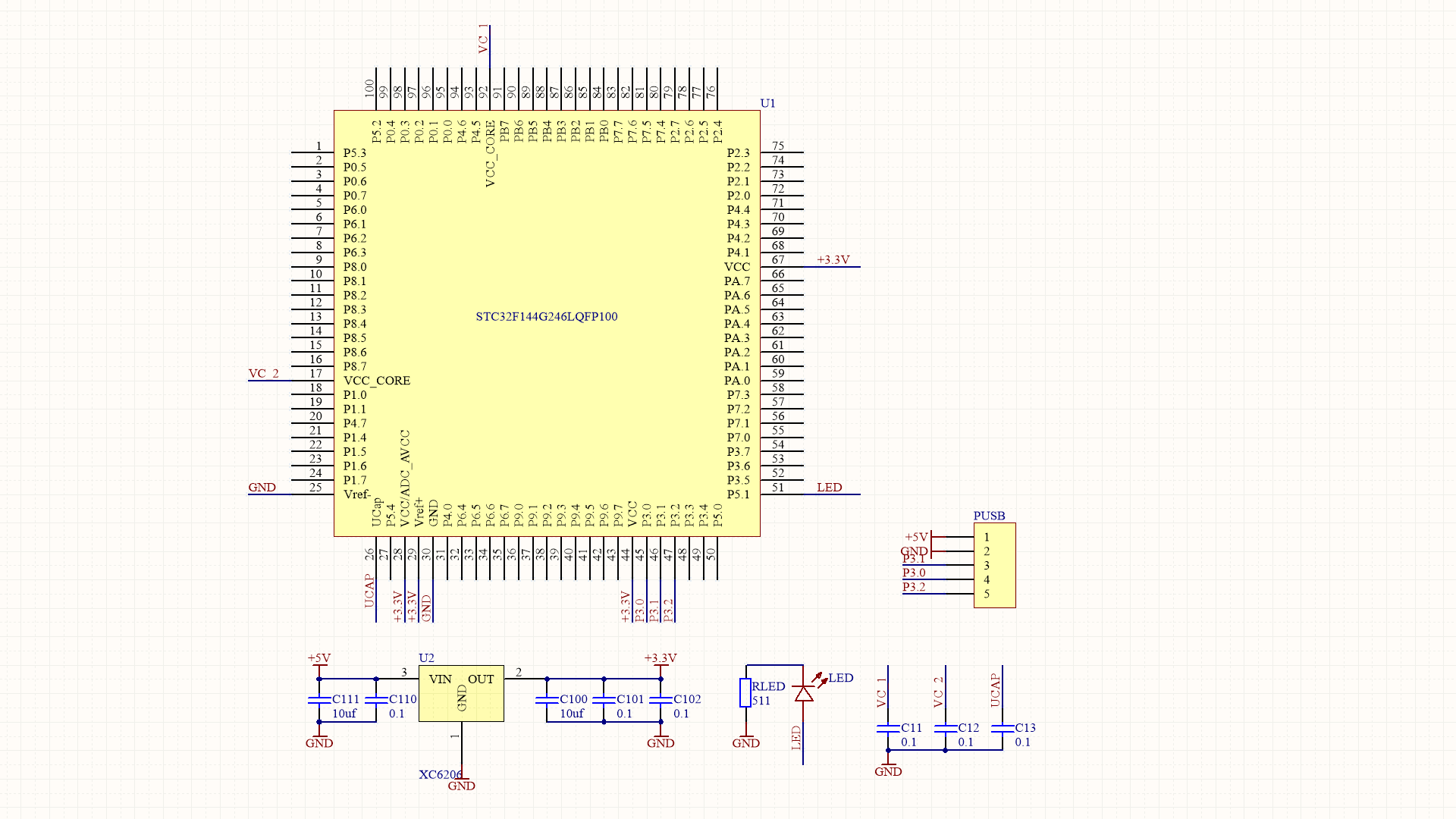

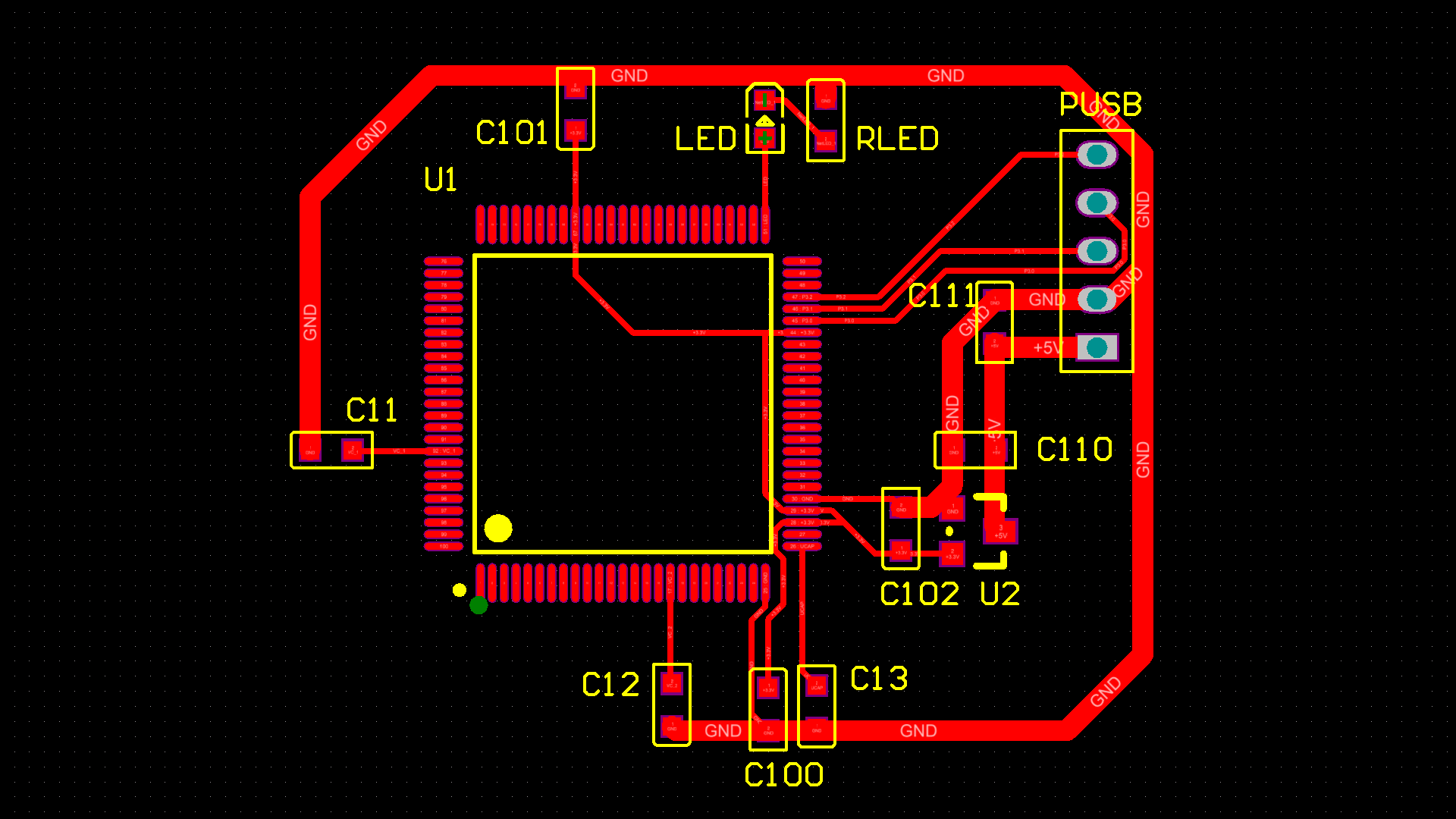

  今天收到了STC32G144单片机, LQFP100 封装。 下面设计一个简单的测试电路,  查看一下之前开发的软硬工具链是否正常。 电路板上设计 3.3V的稳压电源。  通过USB接口下载程序。  外面仅仅设置一个 LED 指示灯。  使用单面PCB,  这样可以在一分钟之后得到测试电路板。

GM00006125162_1920_1080.MP4|_-6

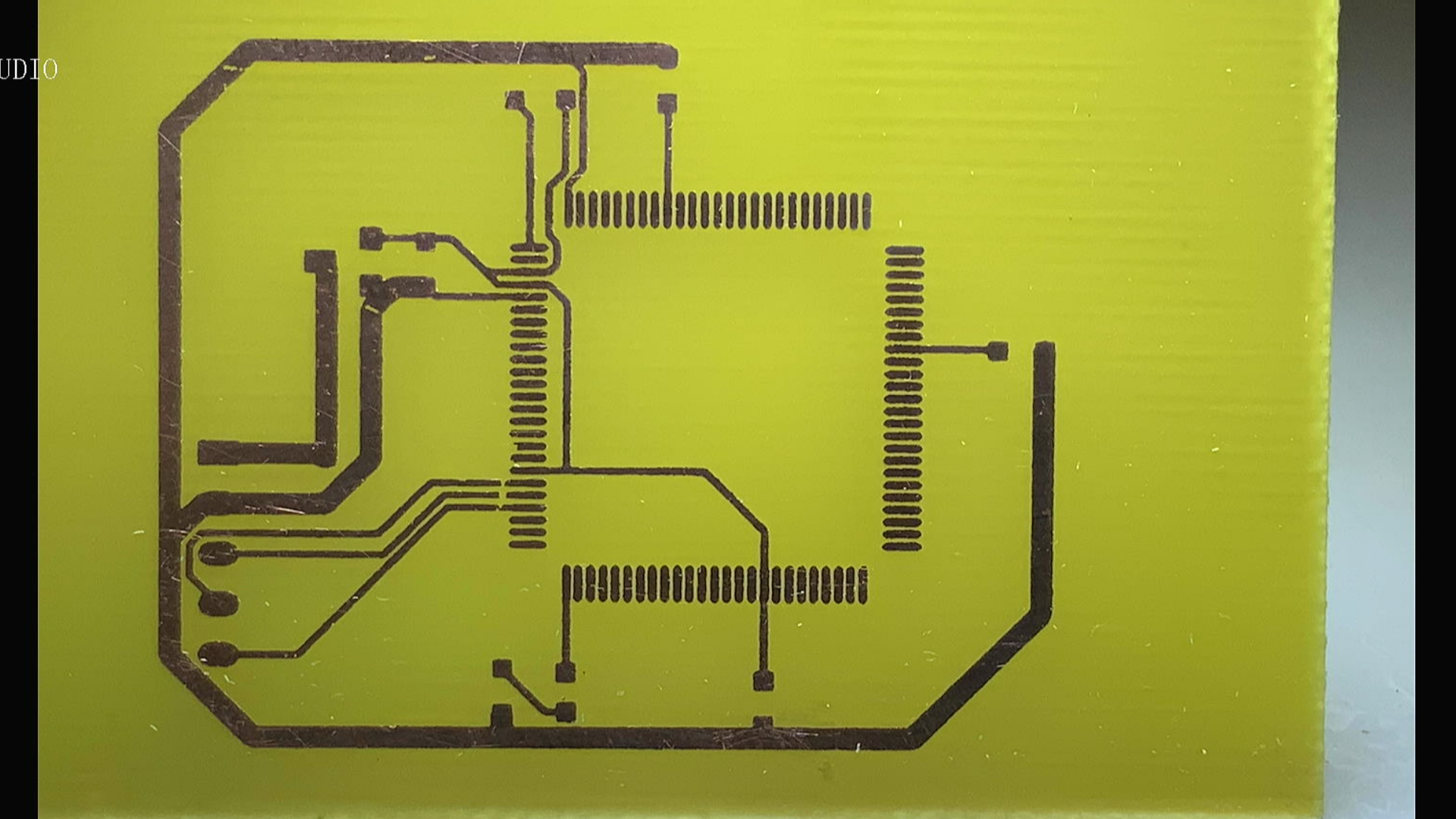

  一分钟之后得到电路板,  在电路板上存在一些缺陷,  特别是对外连接的USB端口引线从跟上存在着短路。

GM00003125824_1920_1080.MP4|_-3

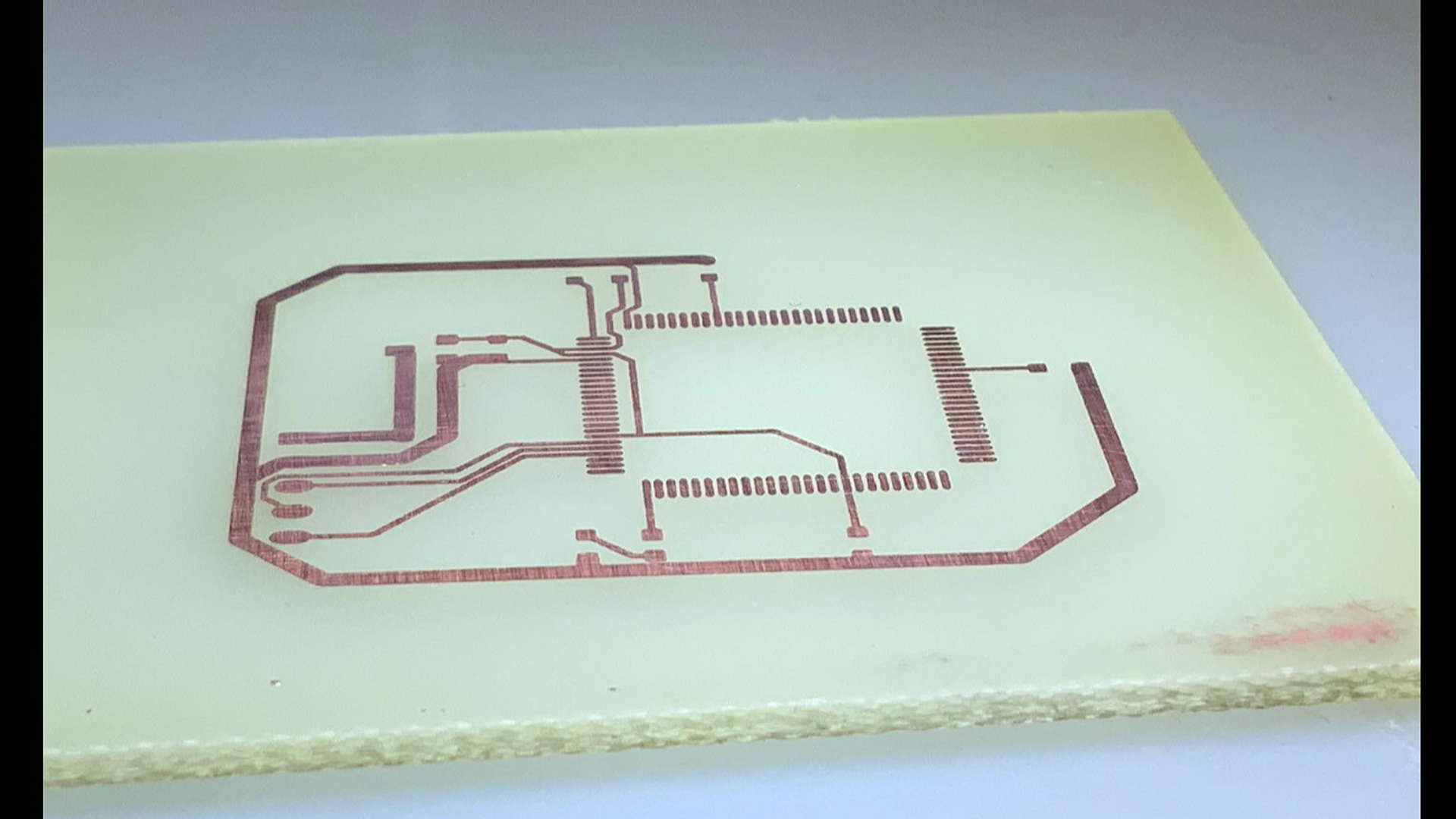

  一分钟之后,重新制作了一个测试电路板上。  这是次选择是新的PCB板材, 现在看来电路板制作的非常完美。 这说明, 对于精细的电路, 提高单面PCB板材的质量, 可以保证制作电路的精度。

GM00003198373_1920_1080.MP4|_-3

二、焊接测试

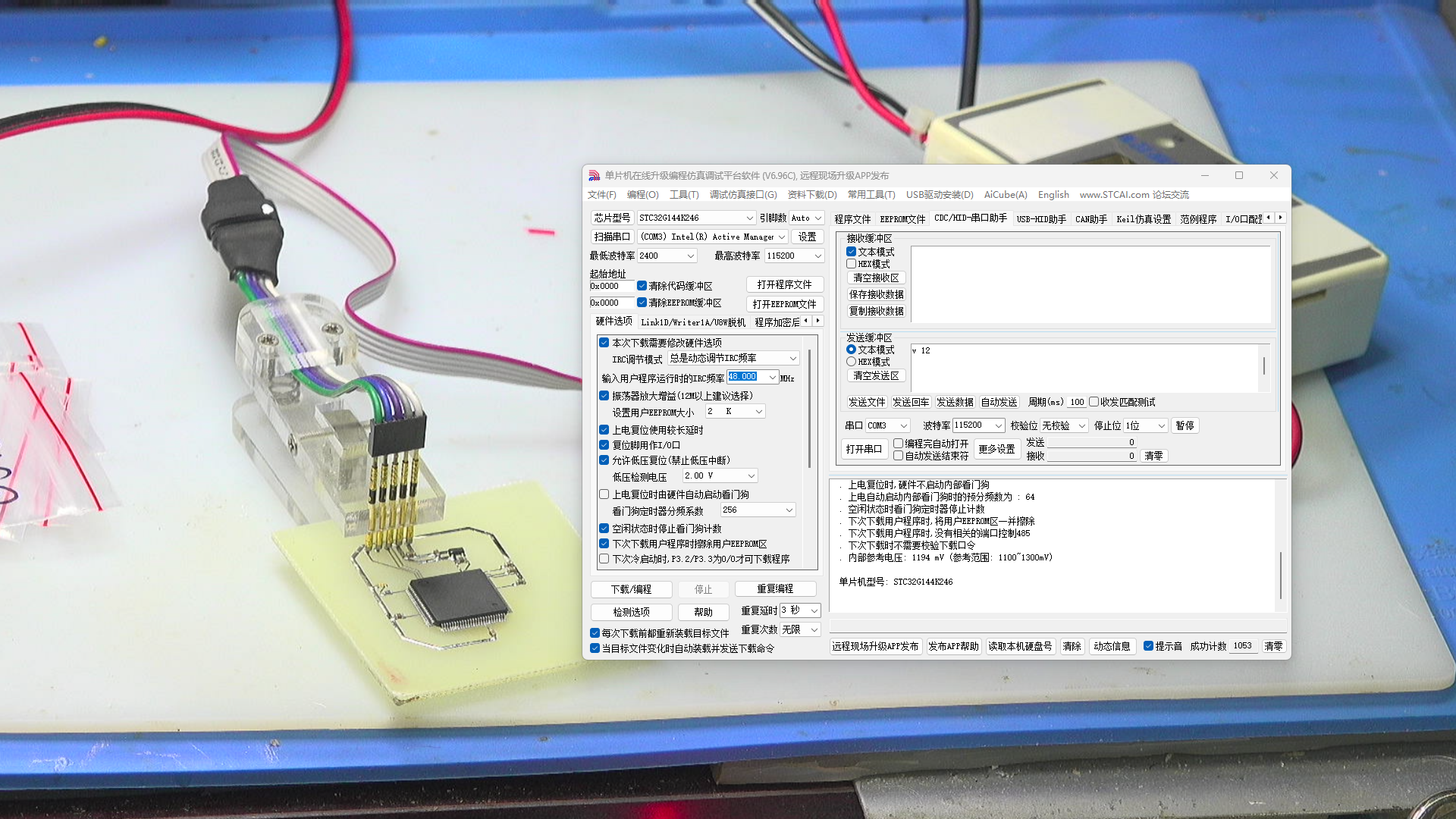

  焊接电路, 清洗之后进行调试。  使用五芯夹子, 将MCU与外部的一个TypeC USB接口相连。 这样单片机就通过USB接入电脑。  重新上电之后, 使用 ISP 软件可以检测到单片机,  型号为STC32G144。 开发STC单片机就是这么简单明了。   直接连接USB端口,便可以进行程序下载调试了。

GM00005286131_1920_1080.MP4|_-5

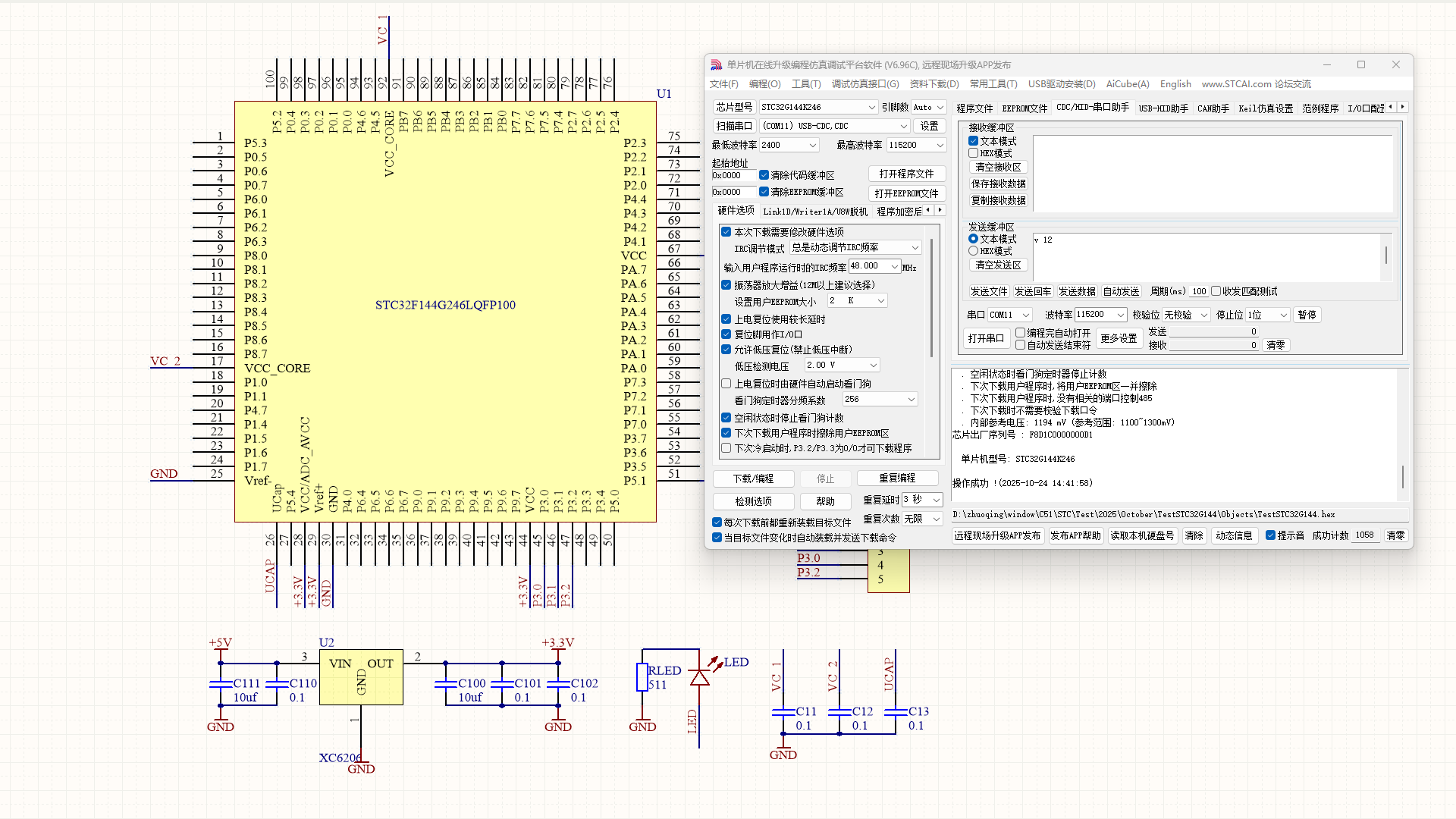

  下面, 使用ISP软件下载之前编写的 AI8051U单片机的 一个测试程序。  程序下载一切正常。

GM00002290017_1920_1080.MP4|_-2

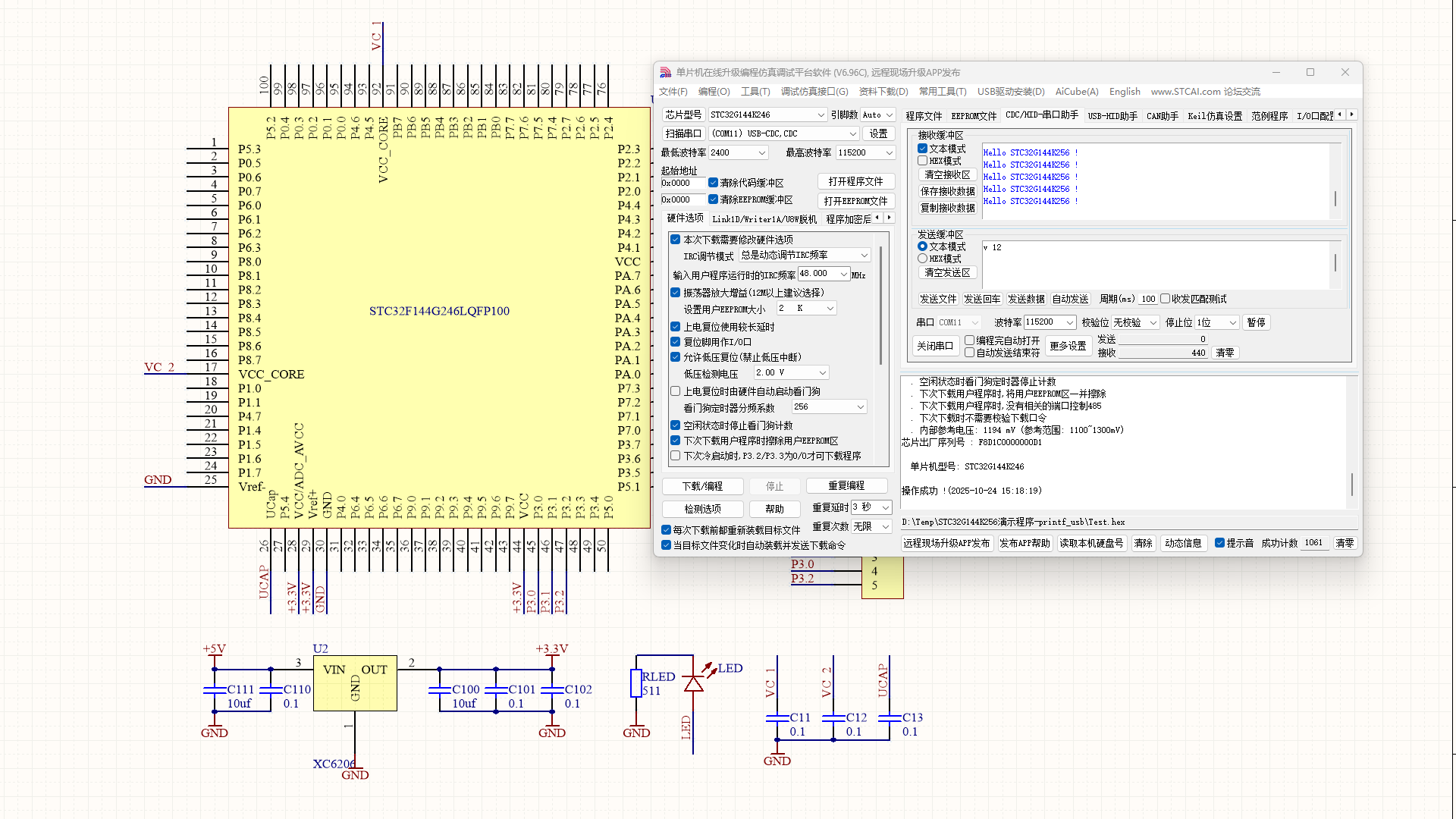

  下载STC网站中演示的 USB 虚拟串口示例程序。  可以看, 可以在ISP软件串口端口接收到发送的字符。  至此, 说明现在单片机的开发软硬件环境已经配置好了。

GM00003290382_1920_1080.MP4|_-3



  结 ※

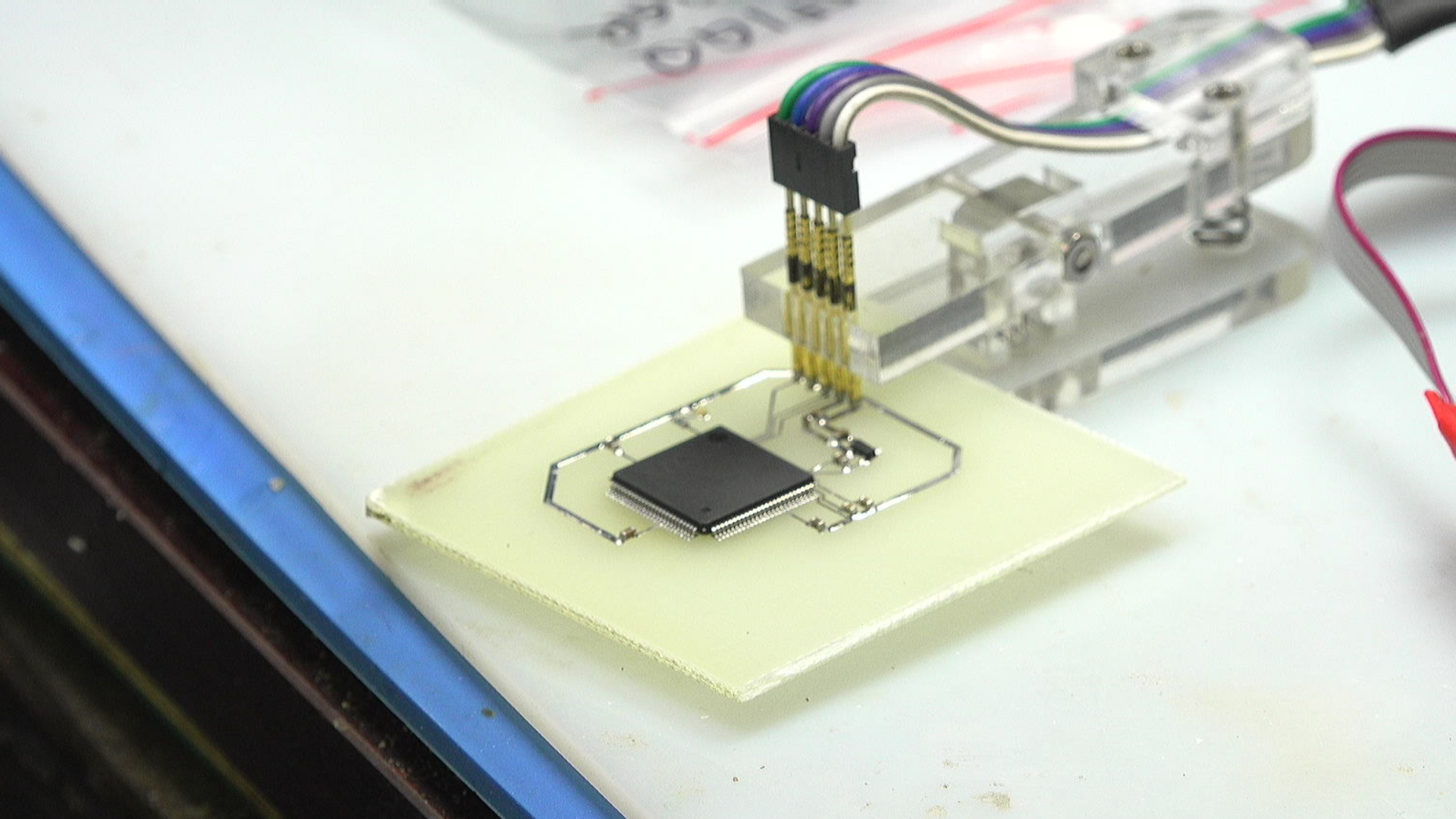

  文记录了对于 STC32G144单片机的初步使用的过程。  随手制作了一个简单的测试电路板。  使用USB下载了测试程序,  测试程序运行一切正常。  STC32G144单片机继承了它一贯简洁优雅的开发风格。 这为后面的应用提供了无线的可能。

GM00005290534_1920_1080.MP4|_-5
