参考大佬的文章：TMS320F280039系列文章之第一章 新建工程_280039新建工程-CSDN博客TMS320F280049系列文章之第二章 新建工程（注意：代码移植时，索引路径需要重新设置（绝对地址））_ccs 开发 tms320f280049-CSDN博客参考大佬的文章：TMS320F280049系列文章之第二章 新建工程（注意：代码移植时，索引路径需要重新设置（绝对地址））_ccs 开发 tms320f280049-CSDN博客

在此基础上 搭建属于自己的工程：

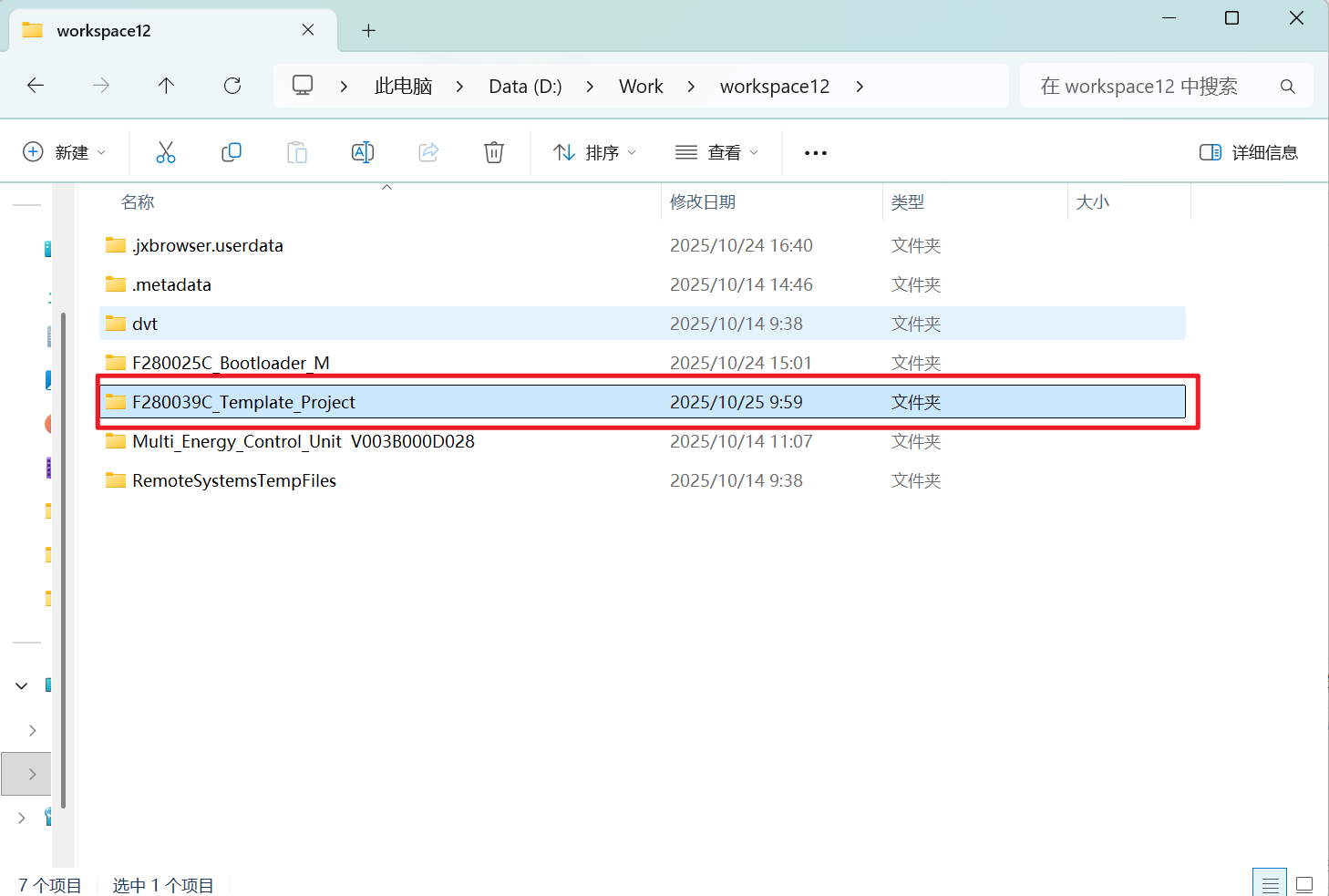

第一步：我在workspace下新建一个工程：

第二步：配置选项

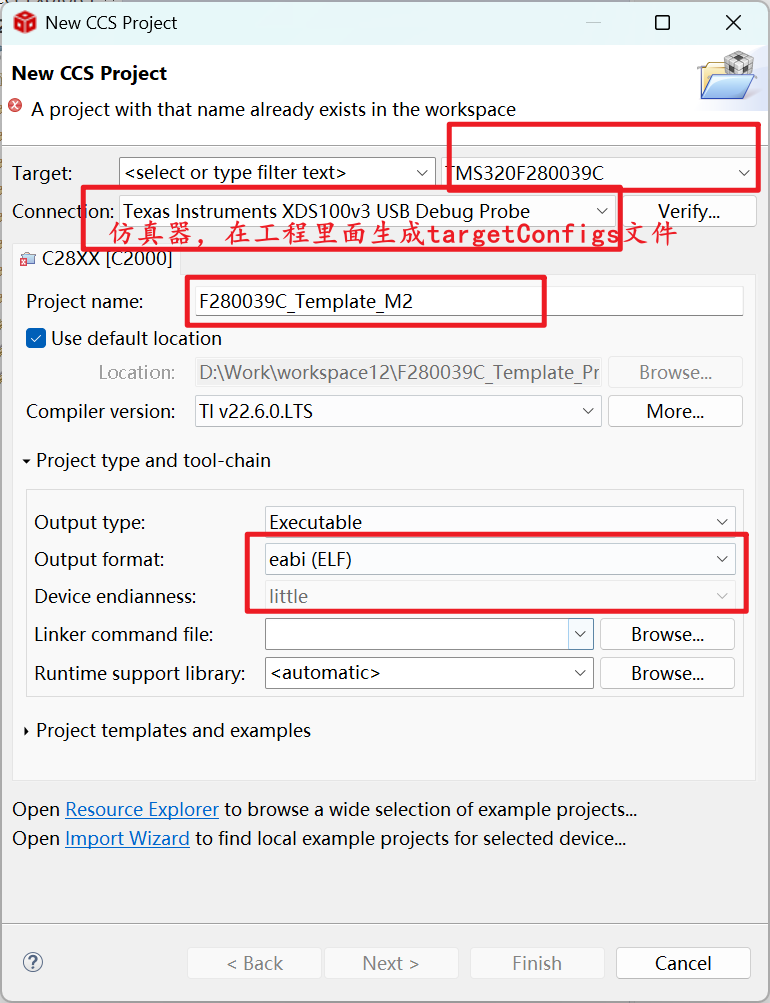

在此F280039C_Template_Project里面新建CCS Project；命名为F280039C_Template_M2

是选eabi还是COFF；我们选择eabi，好像跟输出有关的；

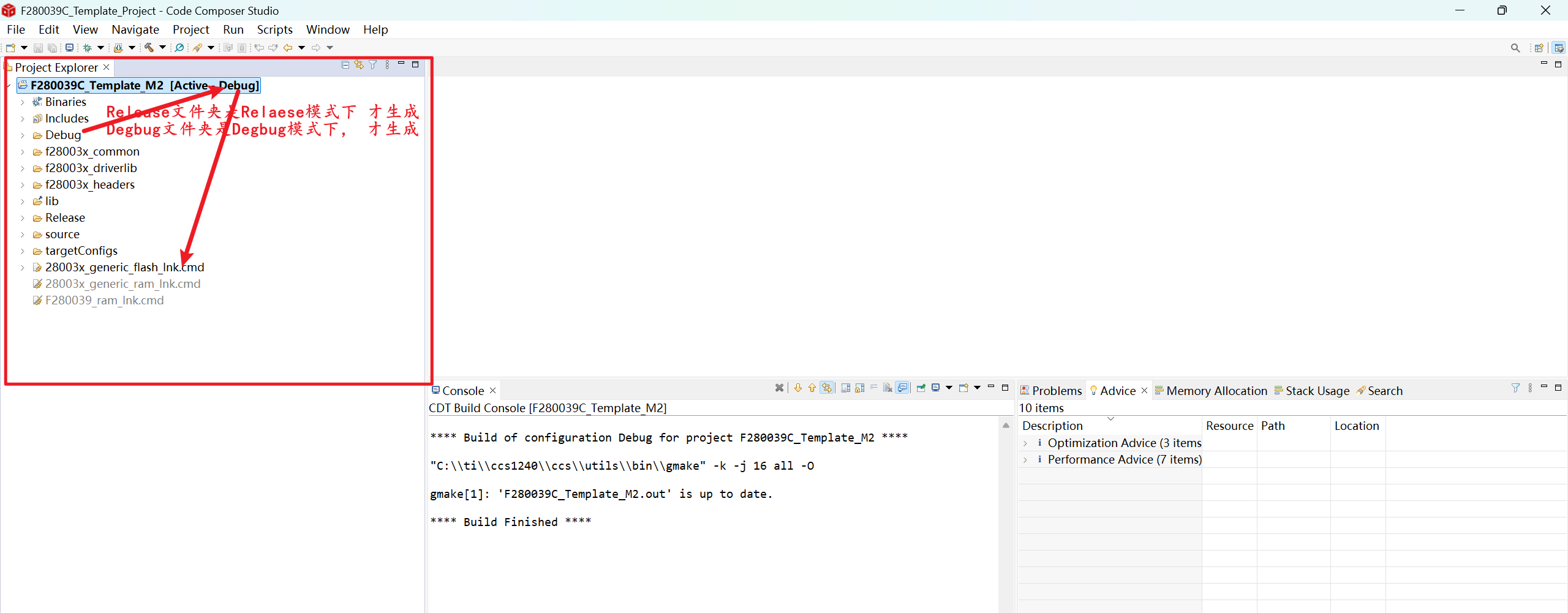

先初步看一下大概长这个样子：

类似于这种；下面 我们就要新建文件，注入灵魂；

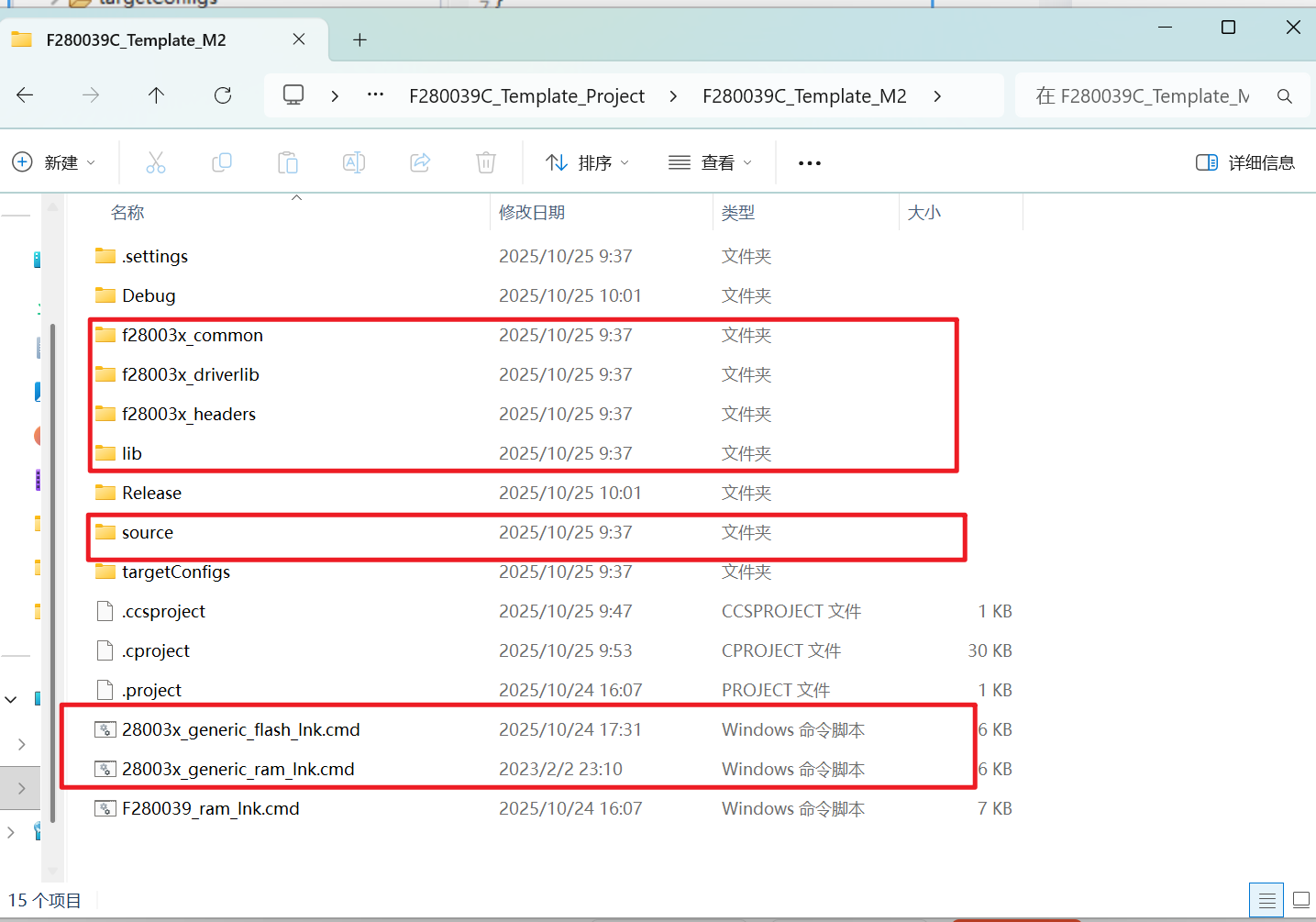

第三步：新建文件夹：

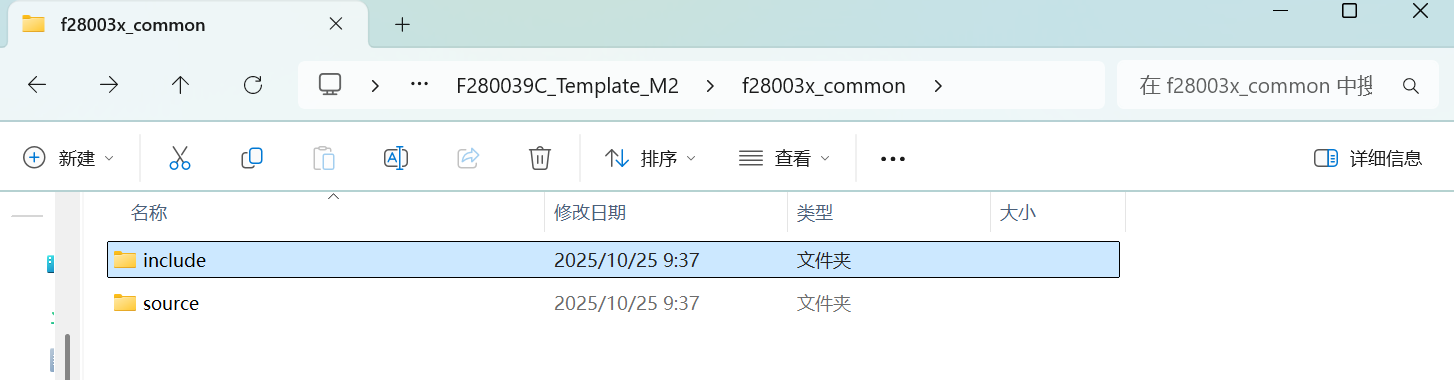

f28003x_common文件夹：

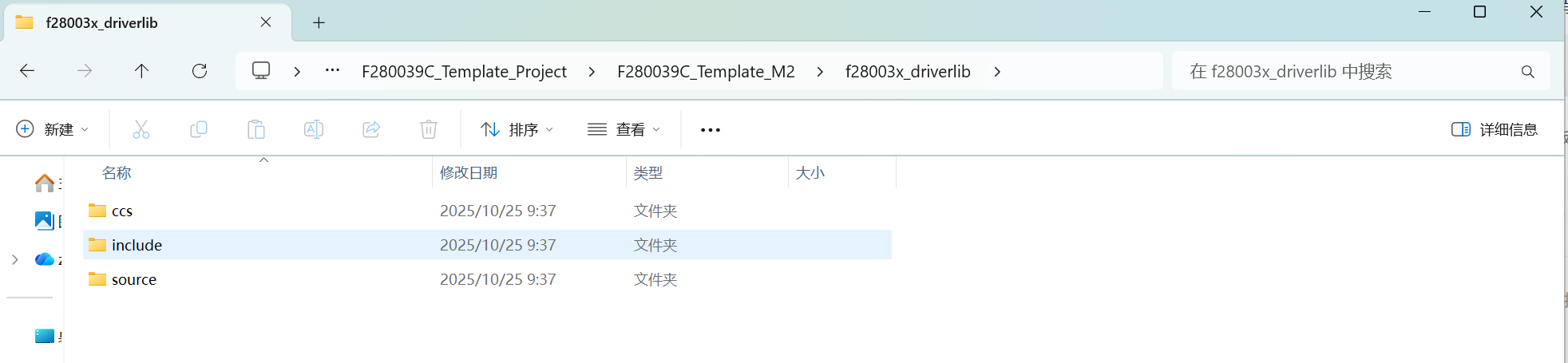

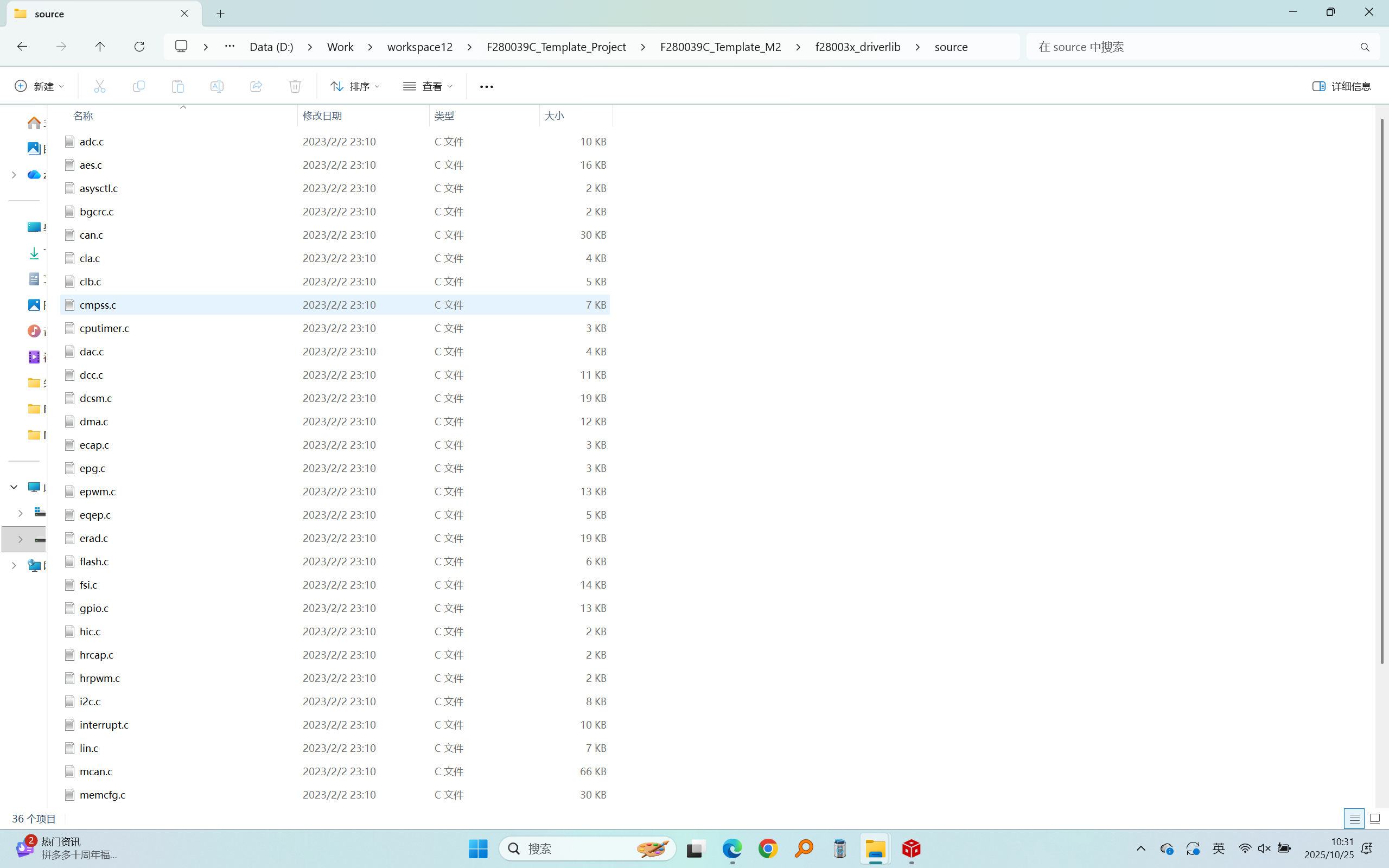

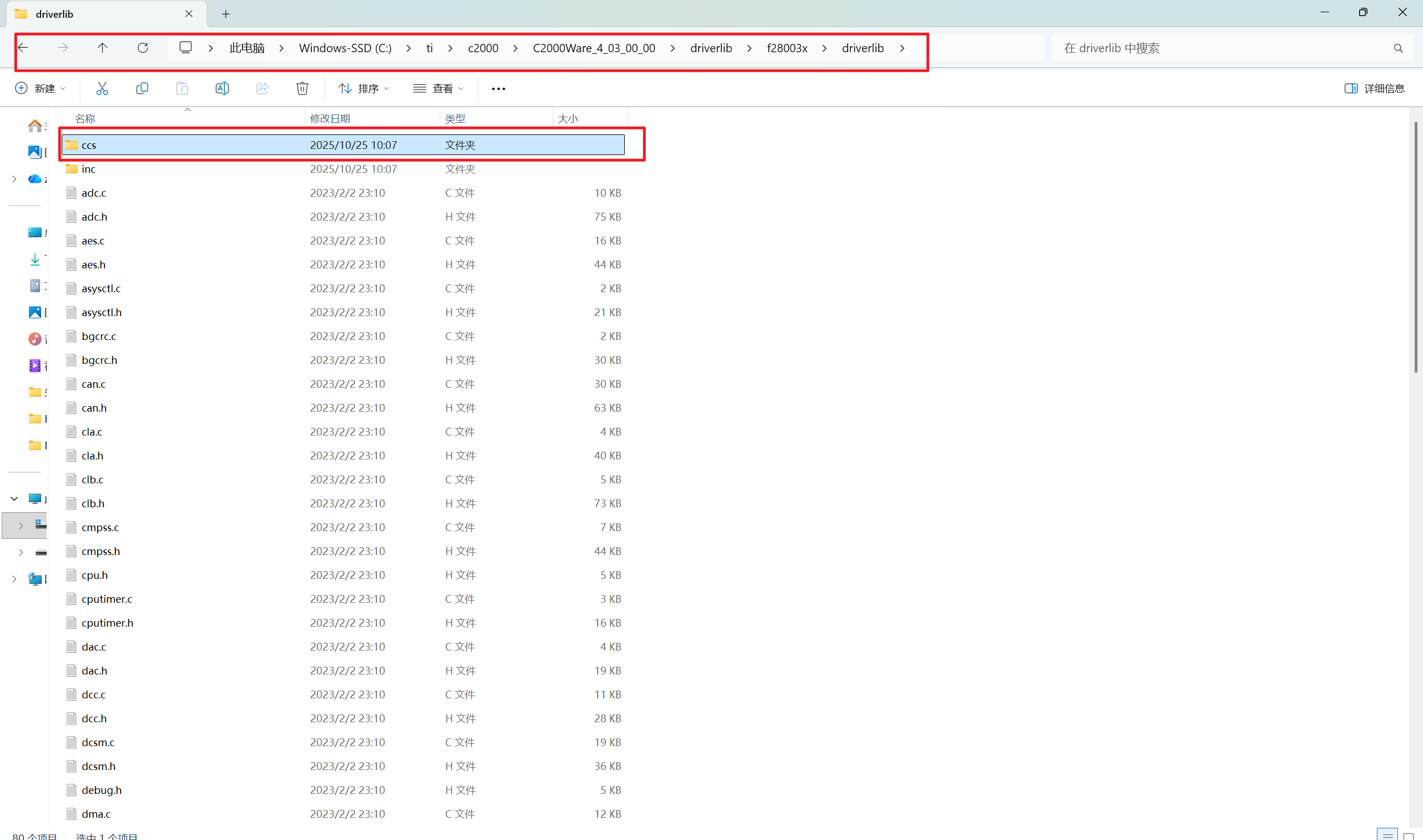

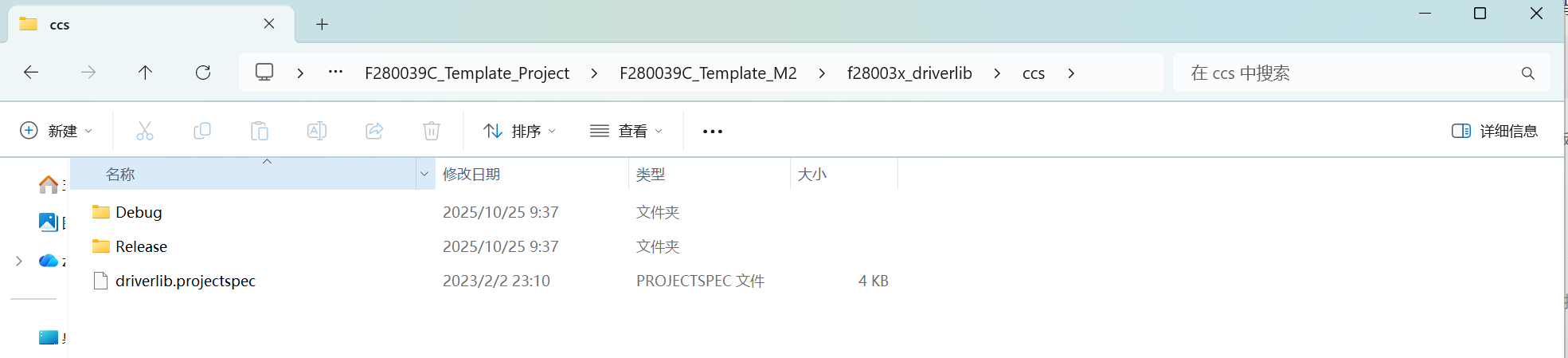

f28003x_driverlib文件夹：

就是把SDK里面的CCS东西全都copy过来！

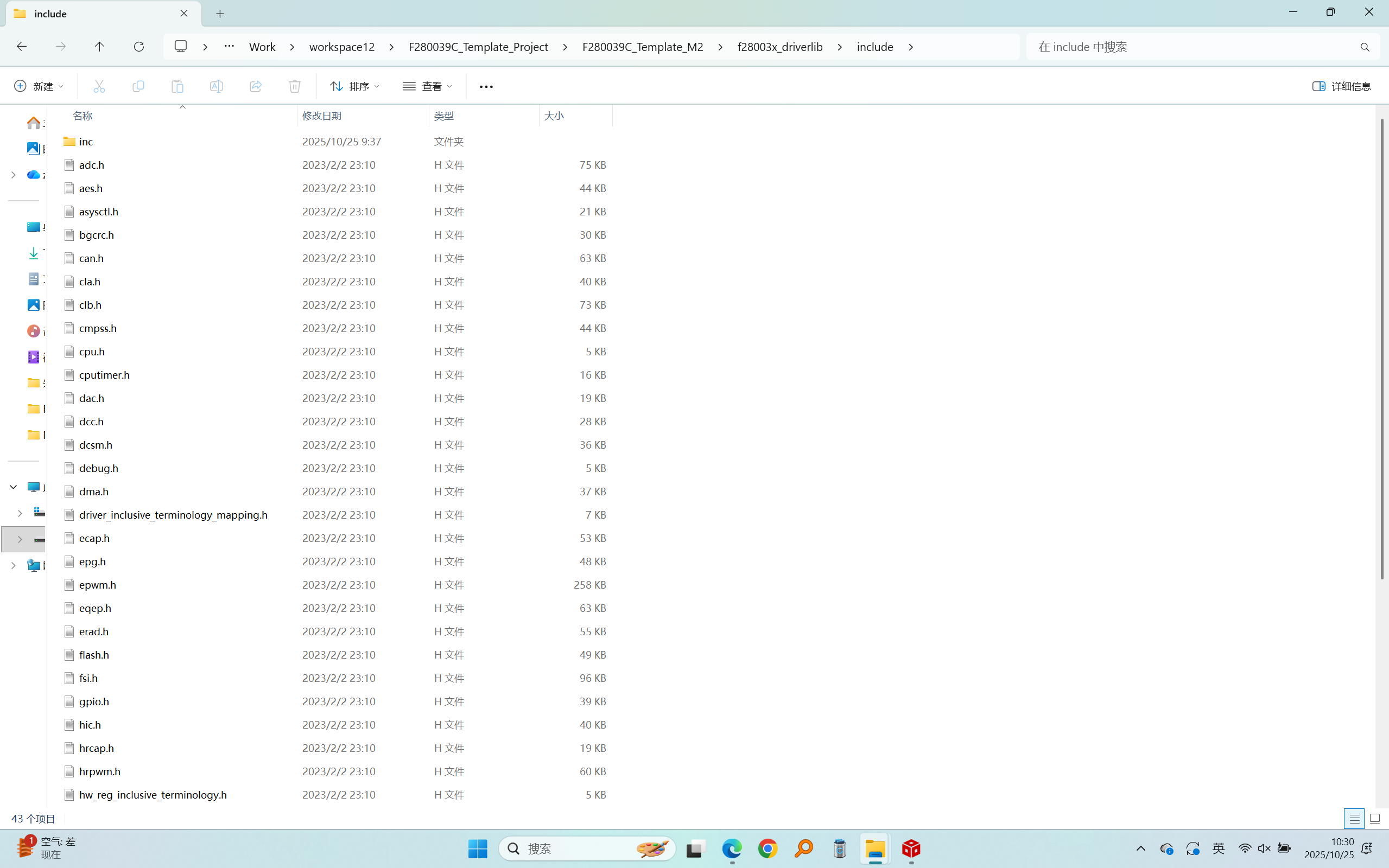

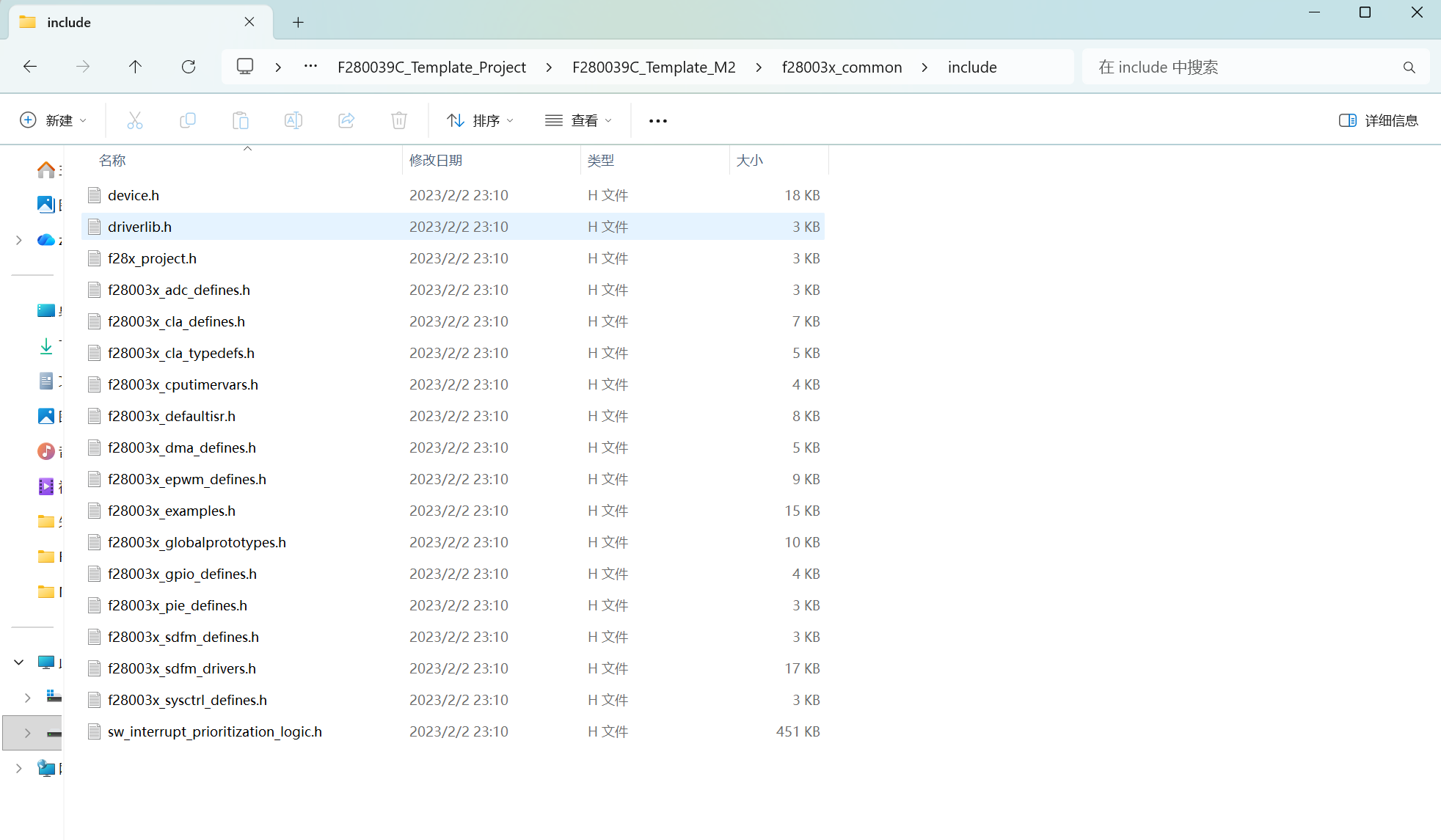

include包含：

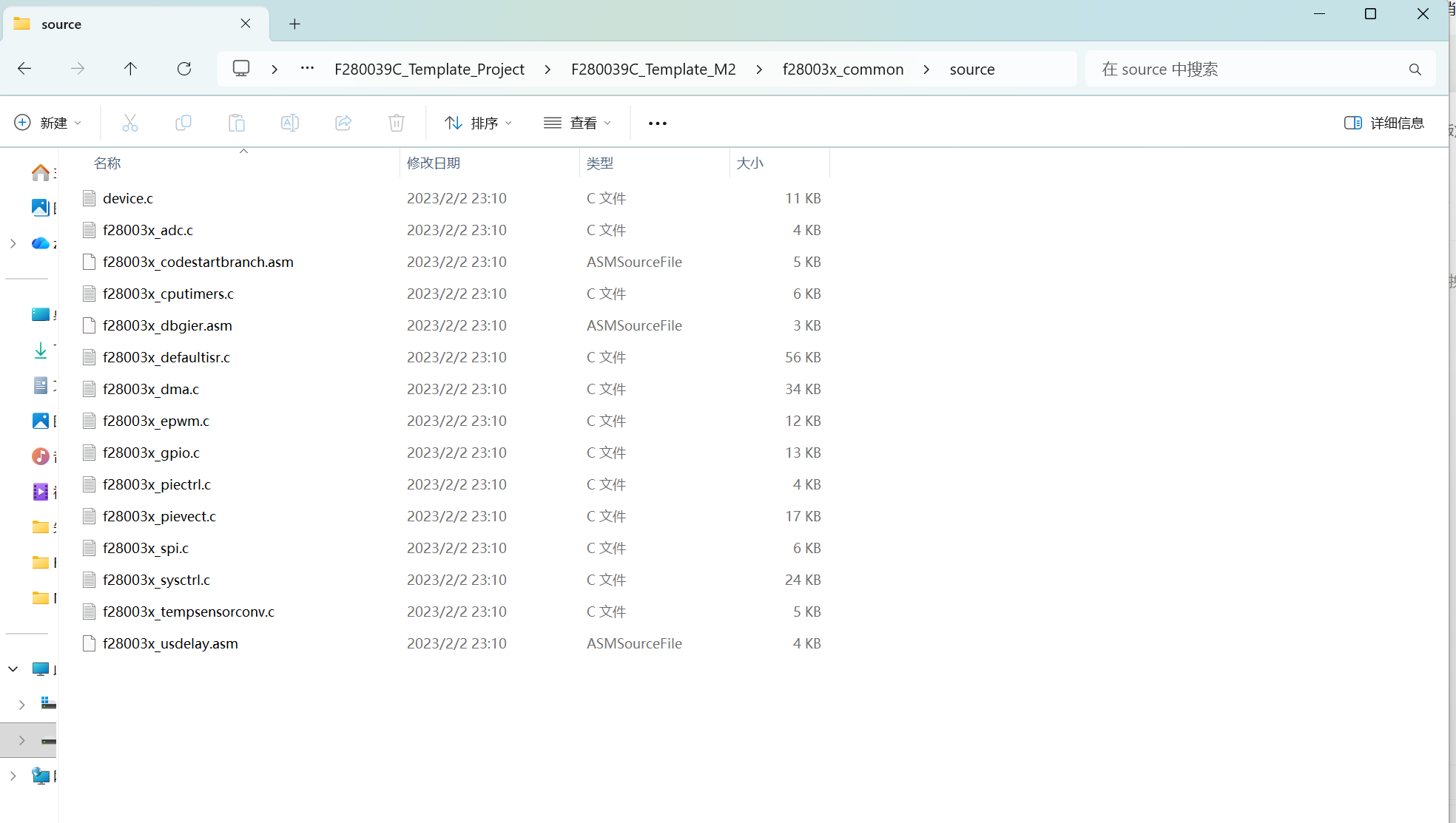

source里面包含：

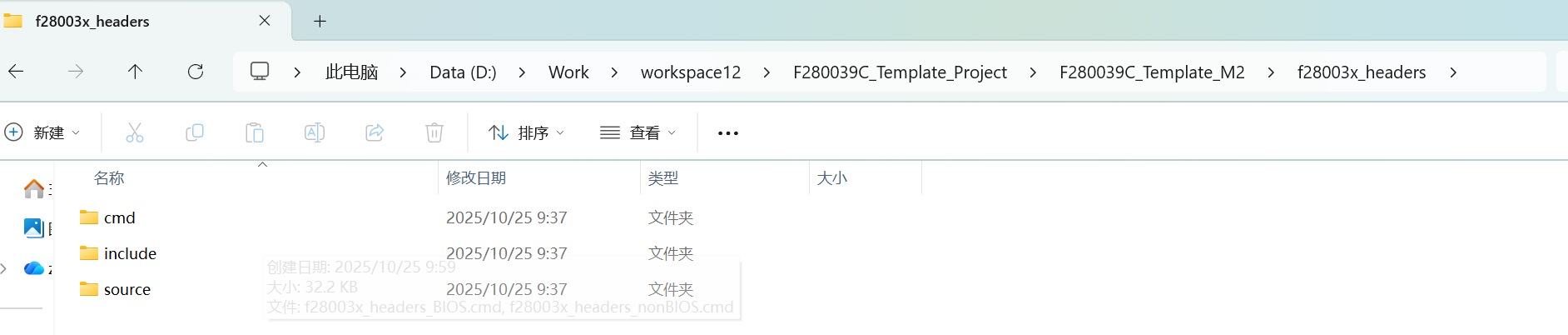

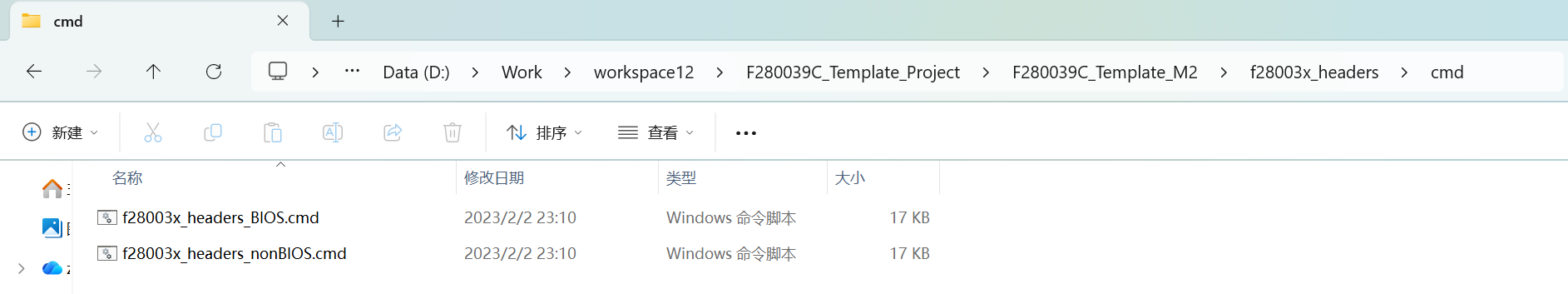

f28003x_headers文件夹：

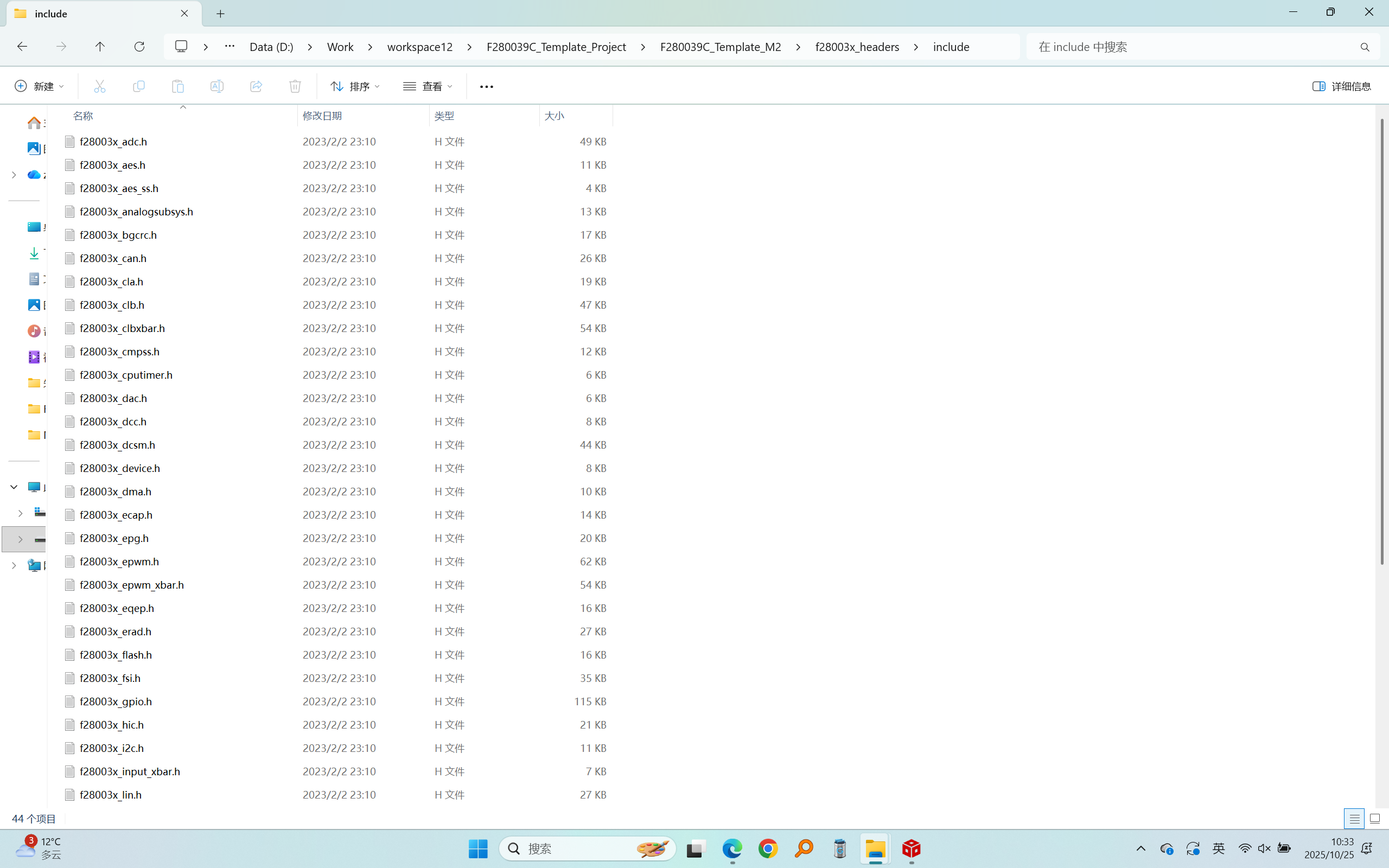

include包含：

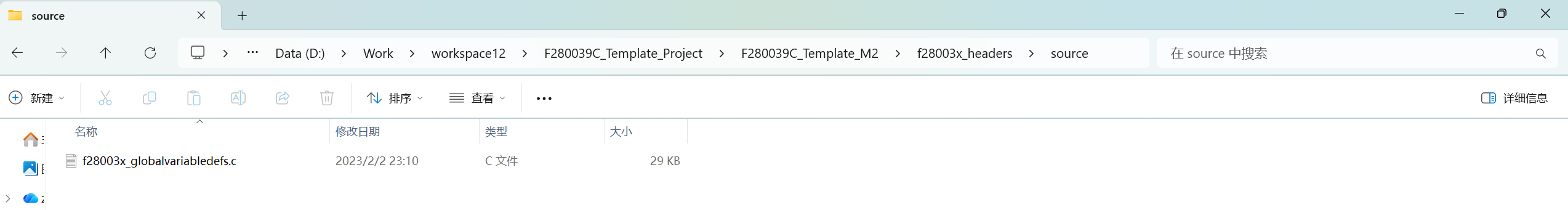

source包含：

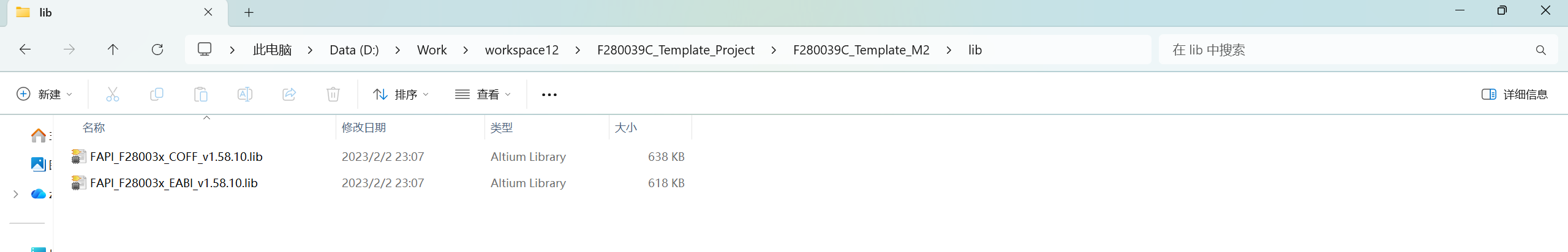

lib文件夹：

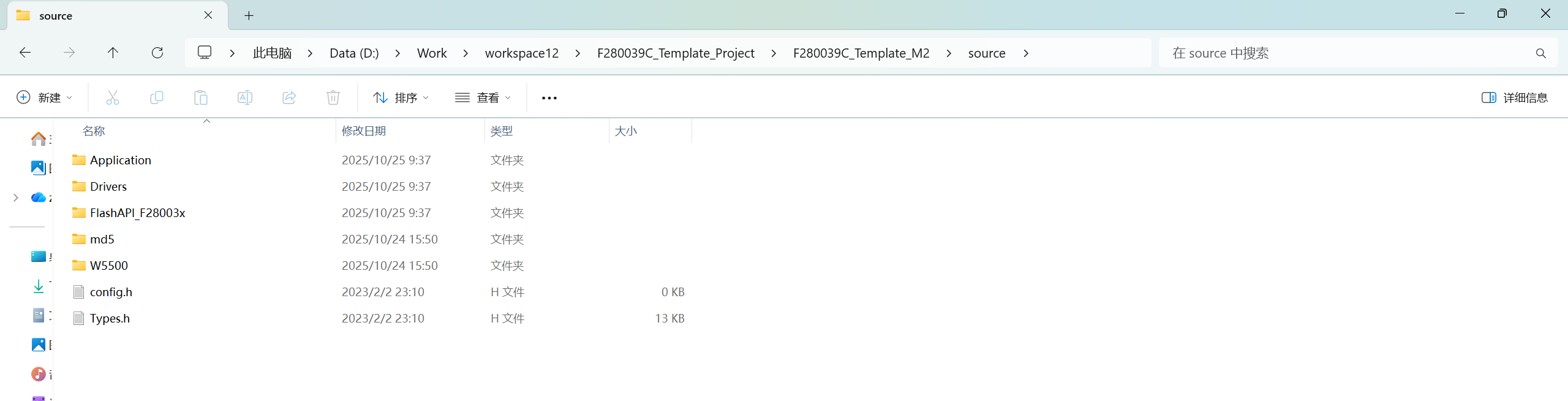

source文件夹：

用来存放自己的东西 和自己写的外设驱动

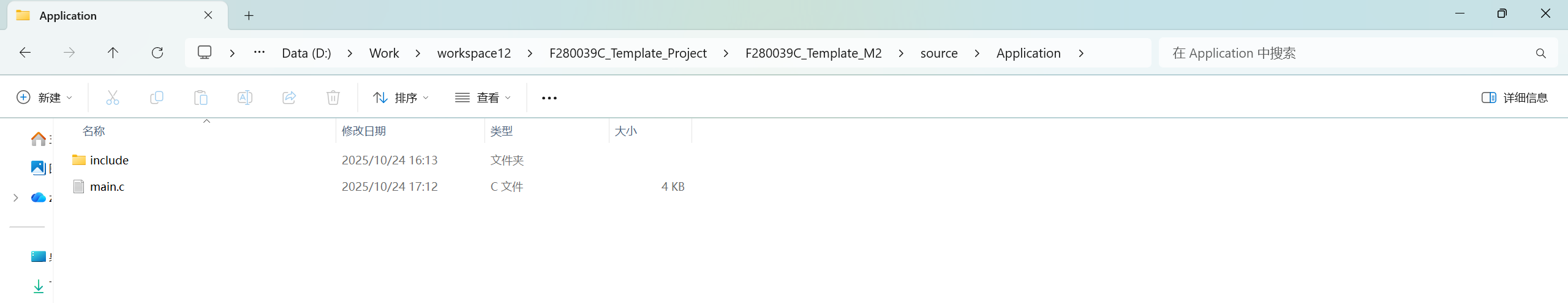

Application 用来存在main 和 上层应用

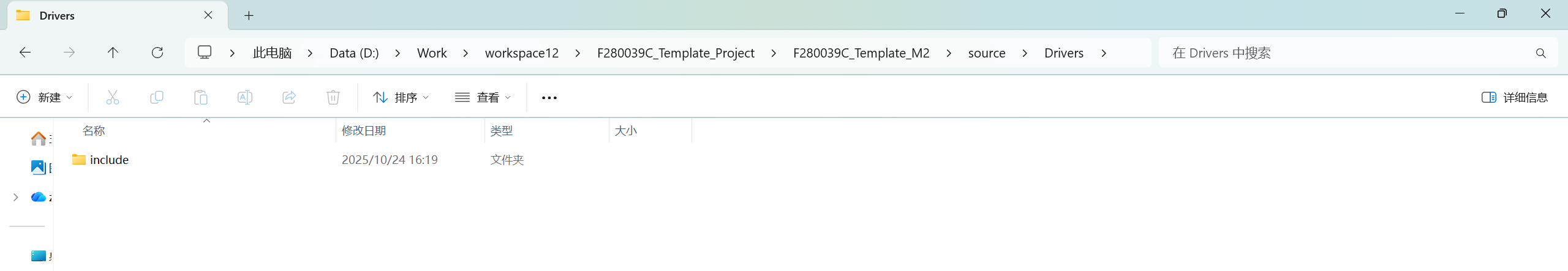

Drivers 用来存放自己写的驱动

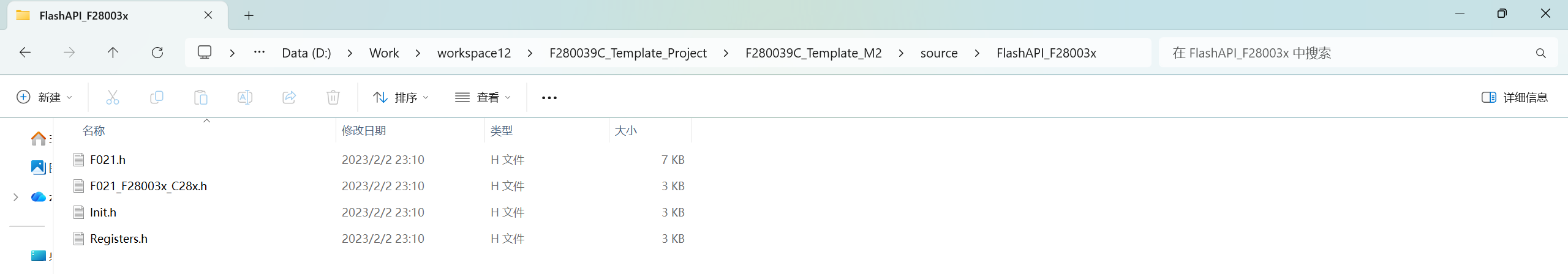

FlashAPI_F28003x

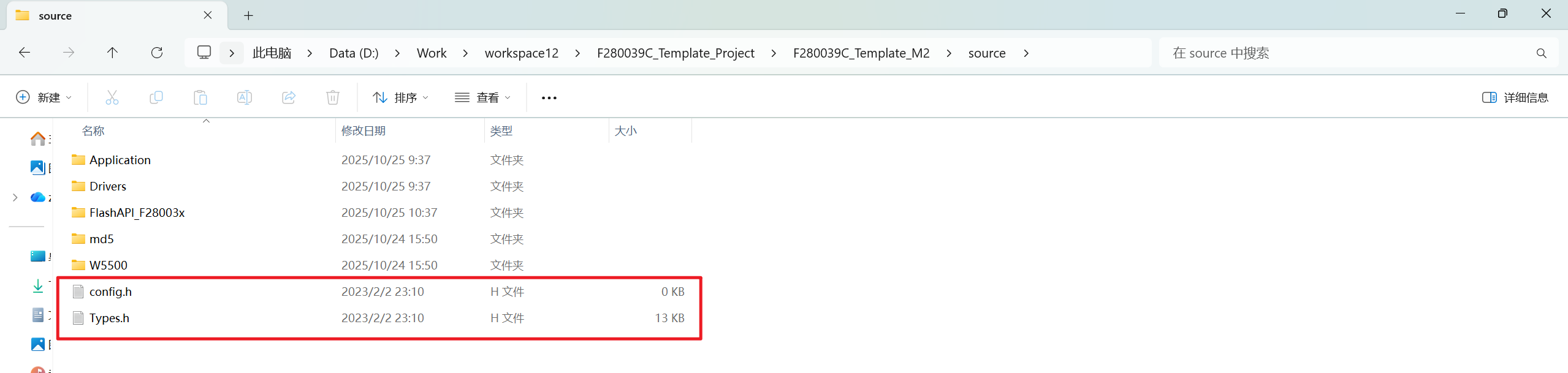

注意加入：两个头文件：

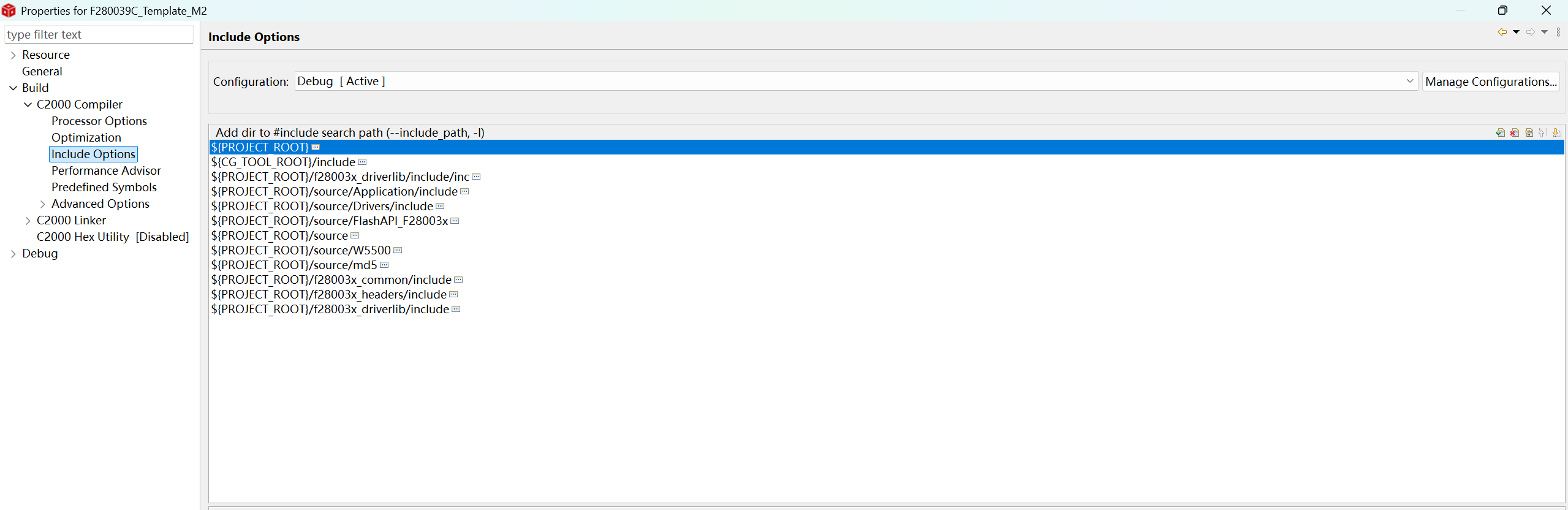

第四步 包含路径：

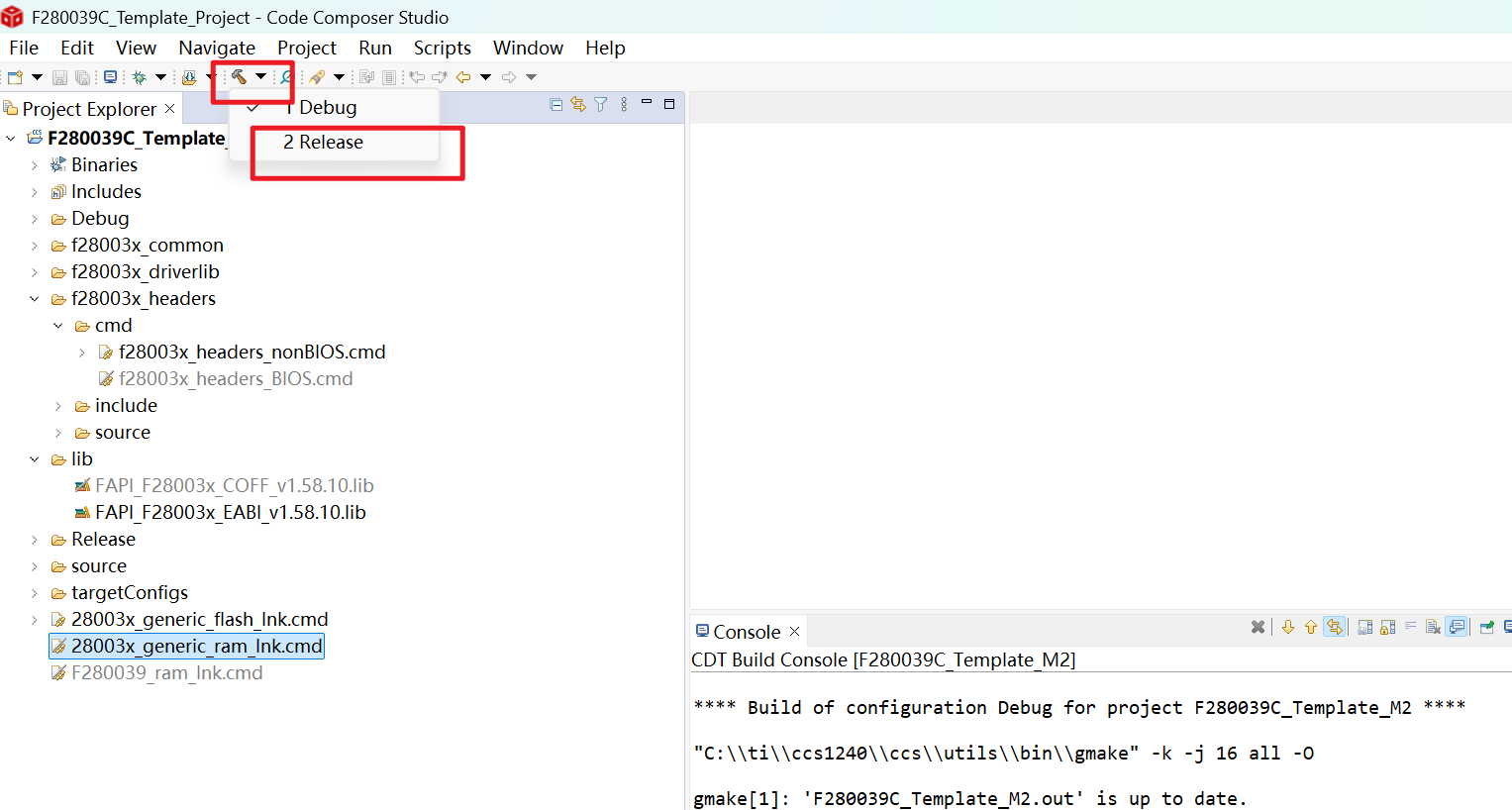

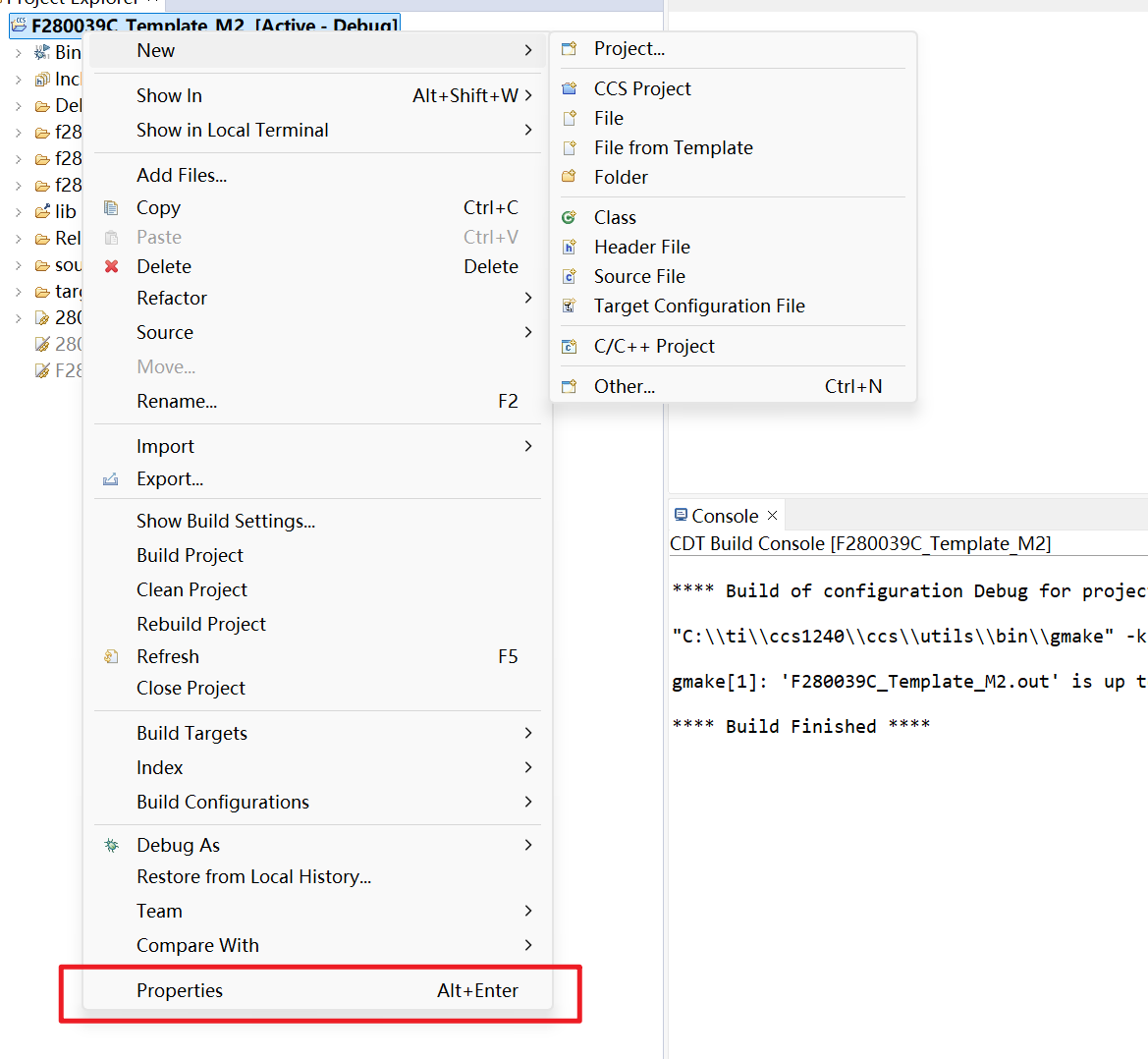

第五步 调试：

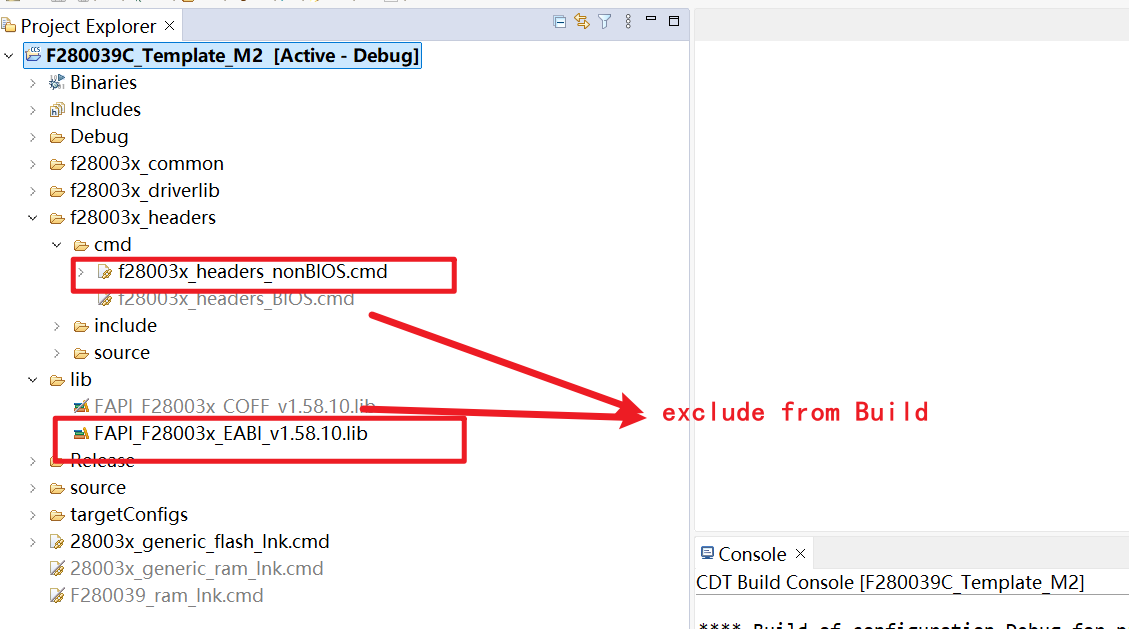

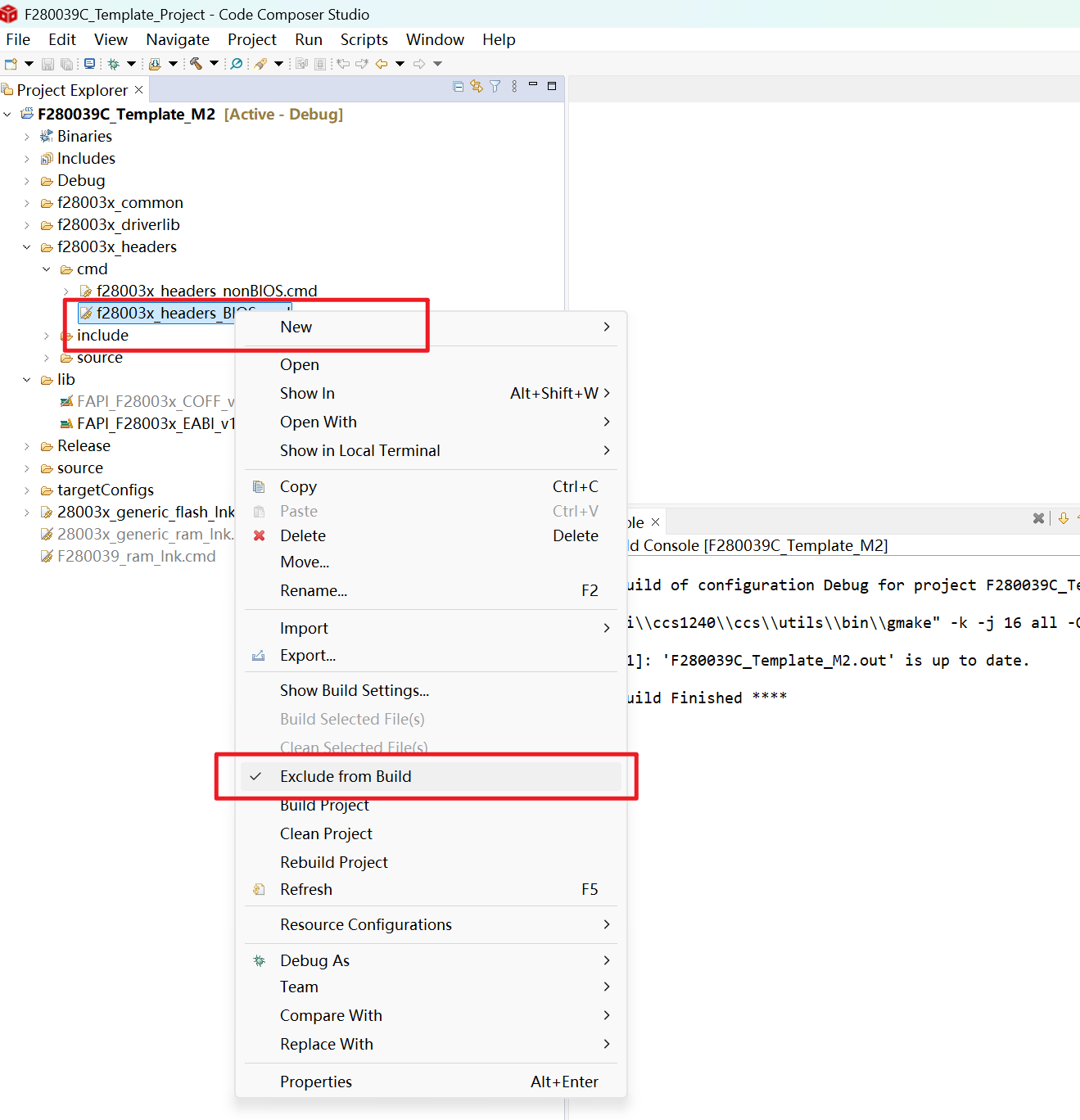

不让一些东西编译 ，因为我们分了没有操作系统 有操作系统 刷到flash 还是刷到RAM中

比如：

刷到flash 还是刷到RAM中

没有操作系统 有操作系统  是eabi还是coff

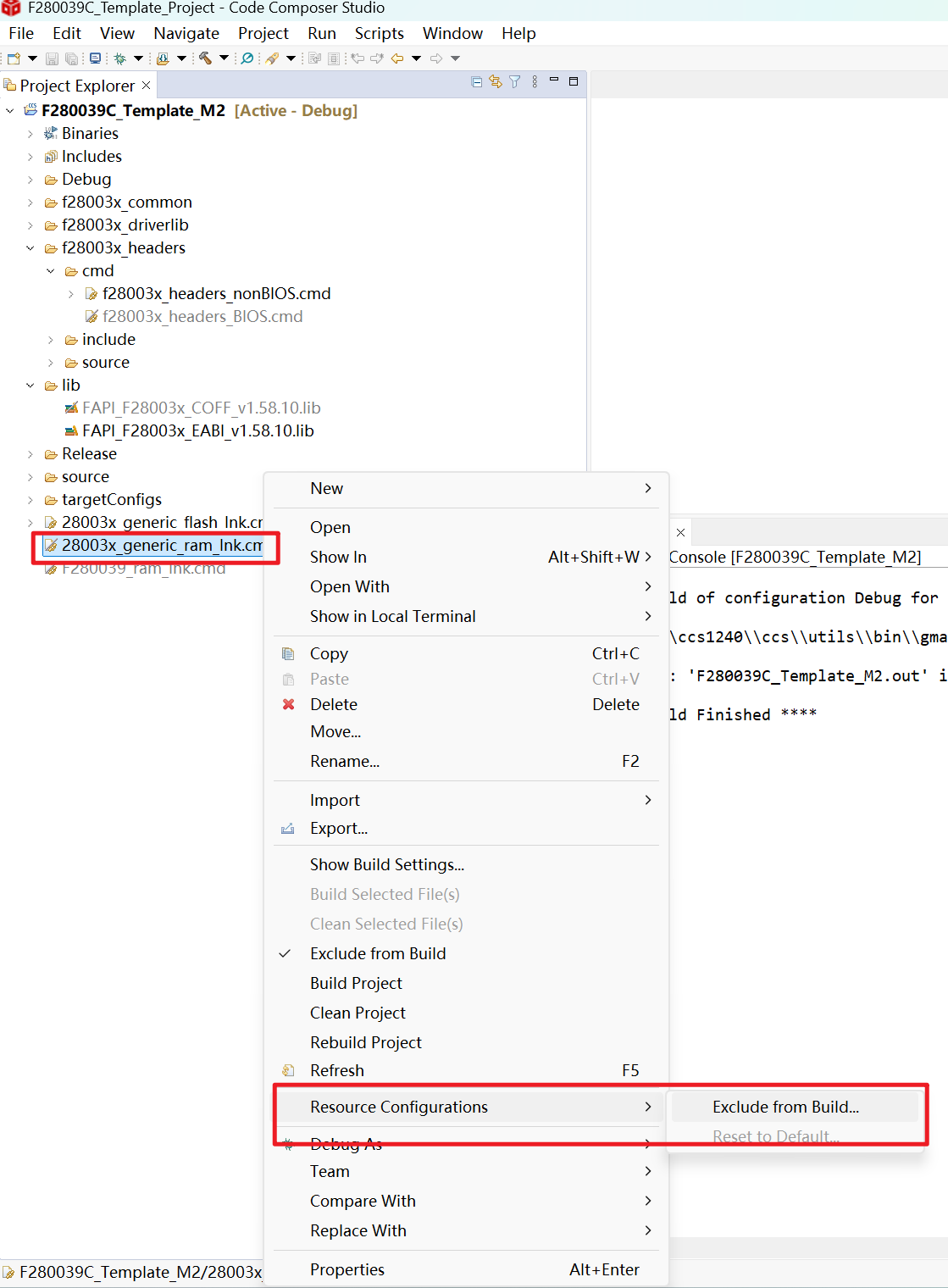

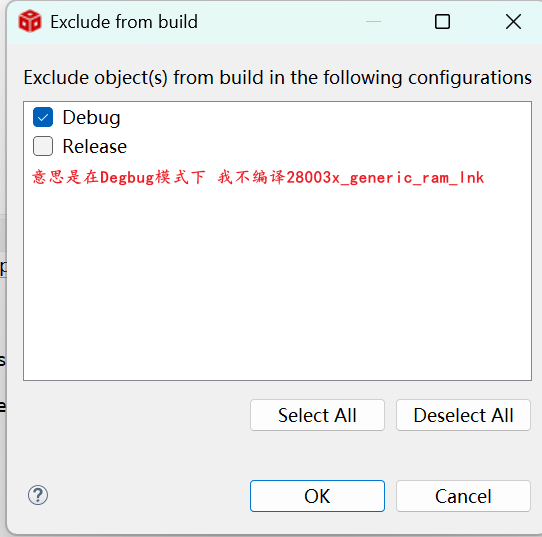

其实对于 28003x_generic_flash_lnk.cmd和28003x_generic_ram_lnk.cmd，我们这样操作

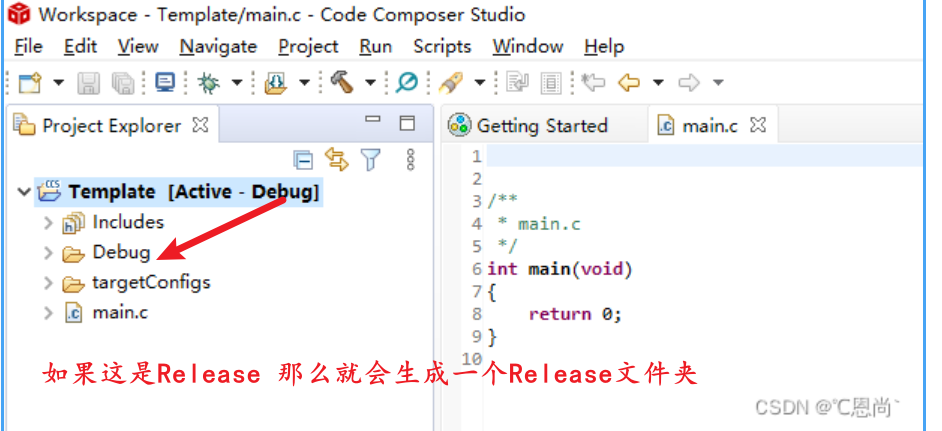

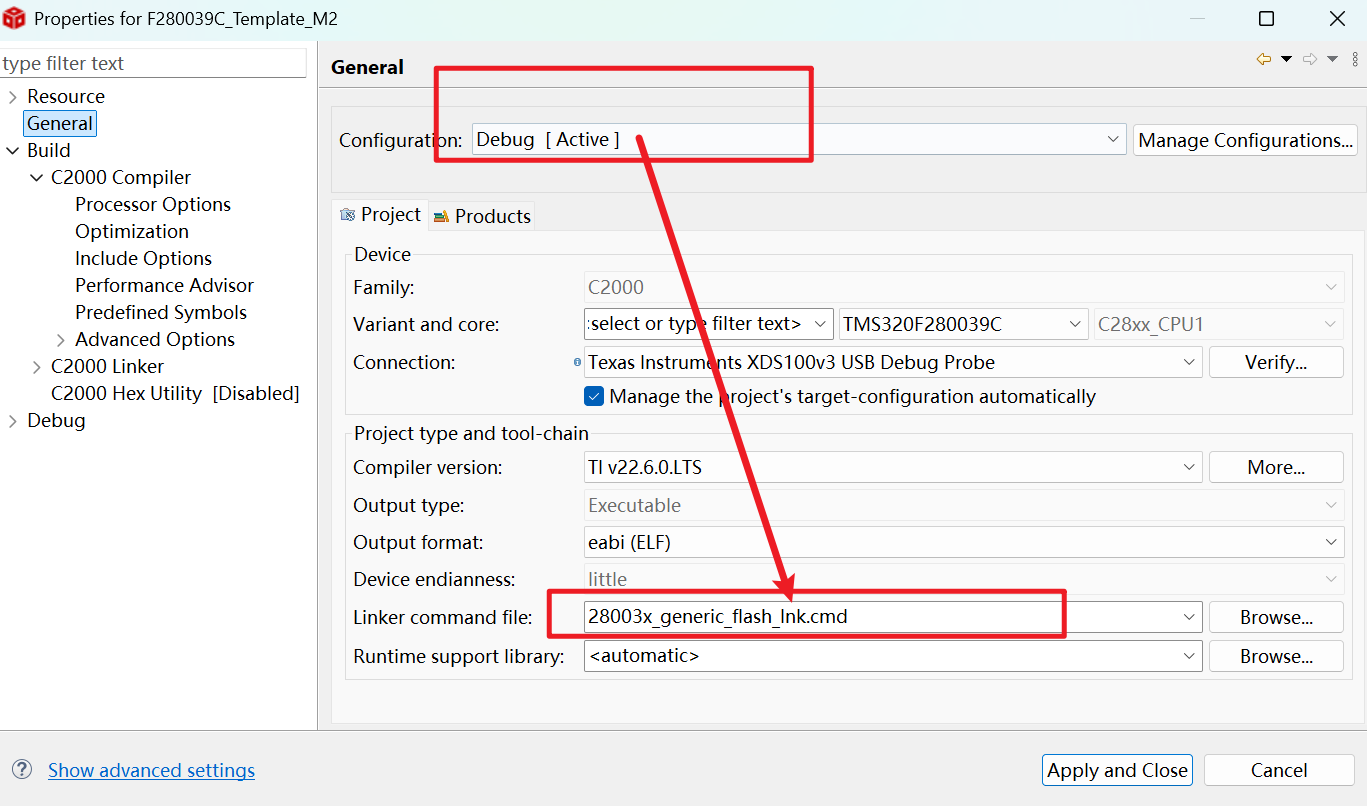

Debug模式下

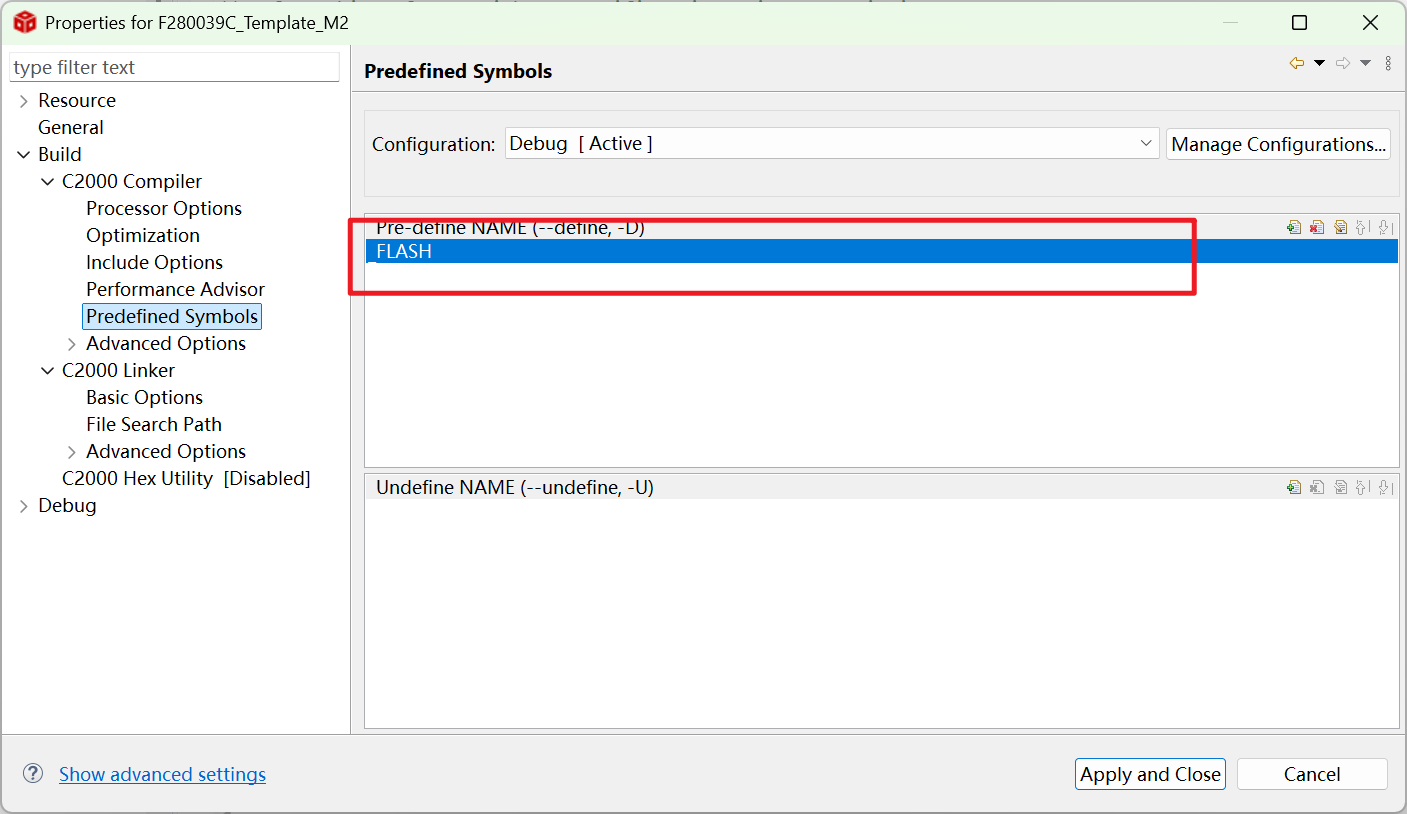

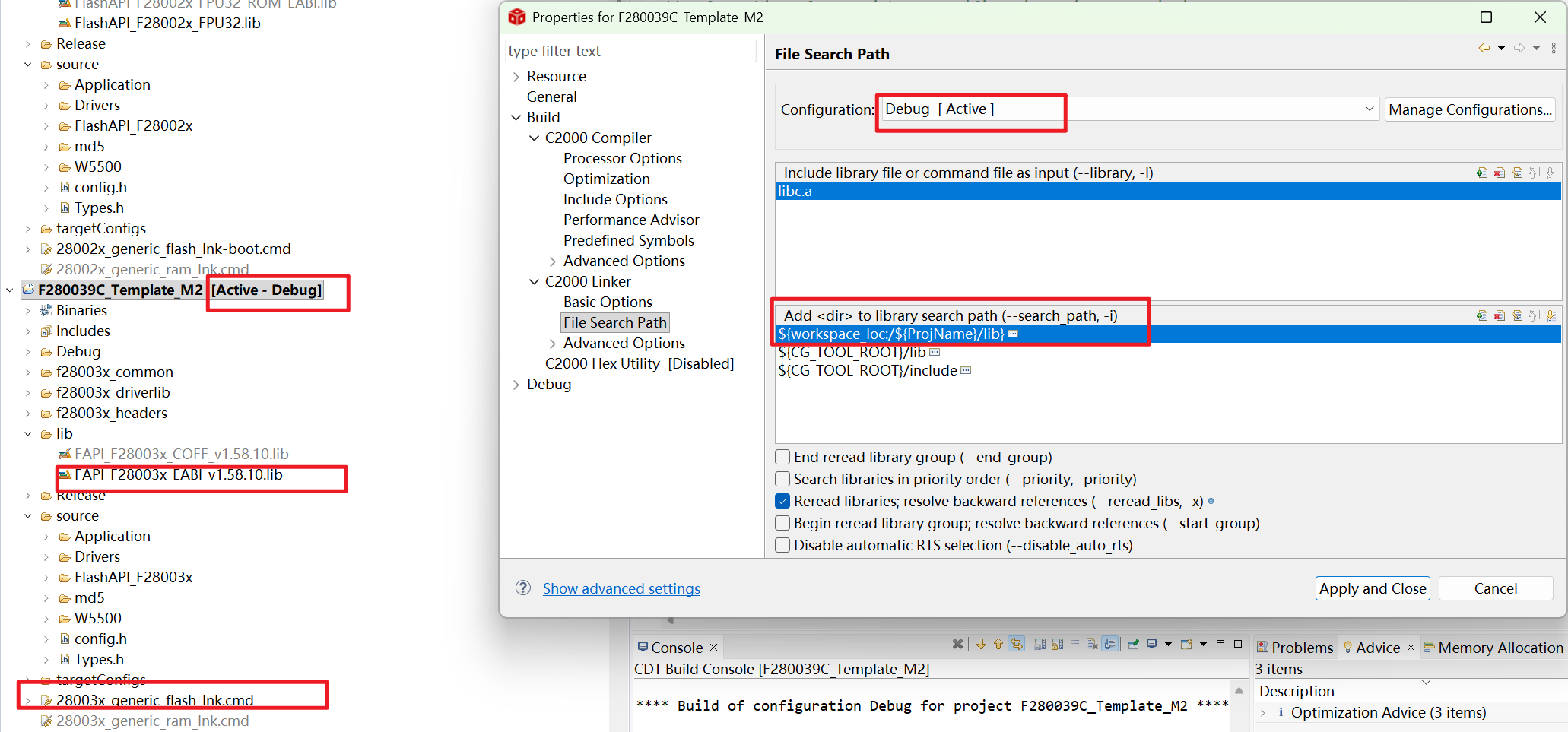

这一块在改一下 加入这个lib的路径 ，为烧入FLASH

  • flash_lnk.cmd​​仅定义代码在 Flash 中的存放位置​​，而 FAPI_F28003x_EABI_v1.58.10.lib​​提供实际写入 Flash 的函数​​。

  • 两者需配合使用：链接文件告诉编译器“代码放哪”，库文件告诉烧录工具“怎么放”。（第七步有详细解释）

为什么需要加入这一行呢：

在device.c里面：

#ifdef _FLASH
#ifndef CMDTOOL
    //
    // Copy time critical code and flash setup code to RAM. This includes the
    // following functions: InitFlash();
    //
    // The RamfuncsLoadStart, RamfuncsLoadSize, and RamfuncsRunStart symbols
    // are created by the linker. Refer to the device .cmd file.
    //
    memcpy(&RamfuncsRunStart, &RamfuncsLoadStart, (size_t)&RamfuncsLoadSize);
#endif
    //
    // Call Flash Initialization to setup flash waitstates. This function must
    // reside in RAM.
    //
    Flash_initModule(FLASH0CTRL_BASE, FLASH0ECC_BASE, DEVICE_FLASH_WAITSTATES);
#endif

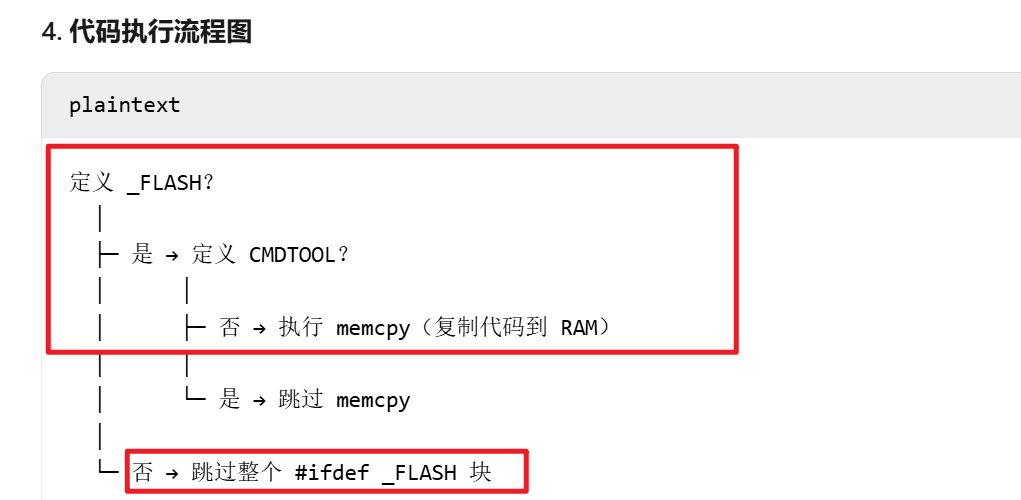

这里可以看到 如果不定义_FLASH 就跳过FLSH的操作了

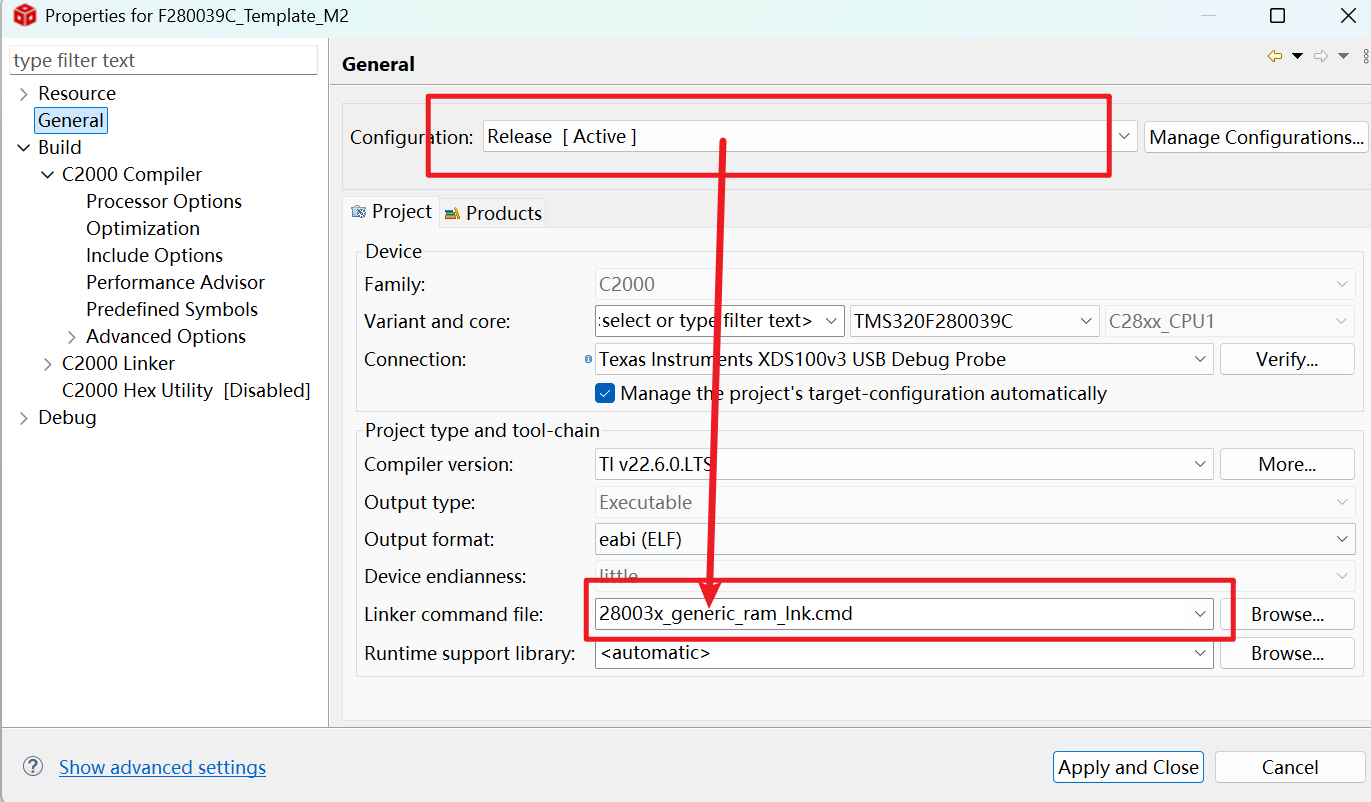

Relase模式下

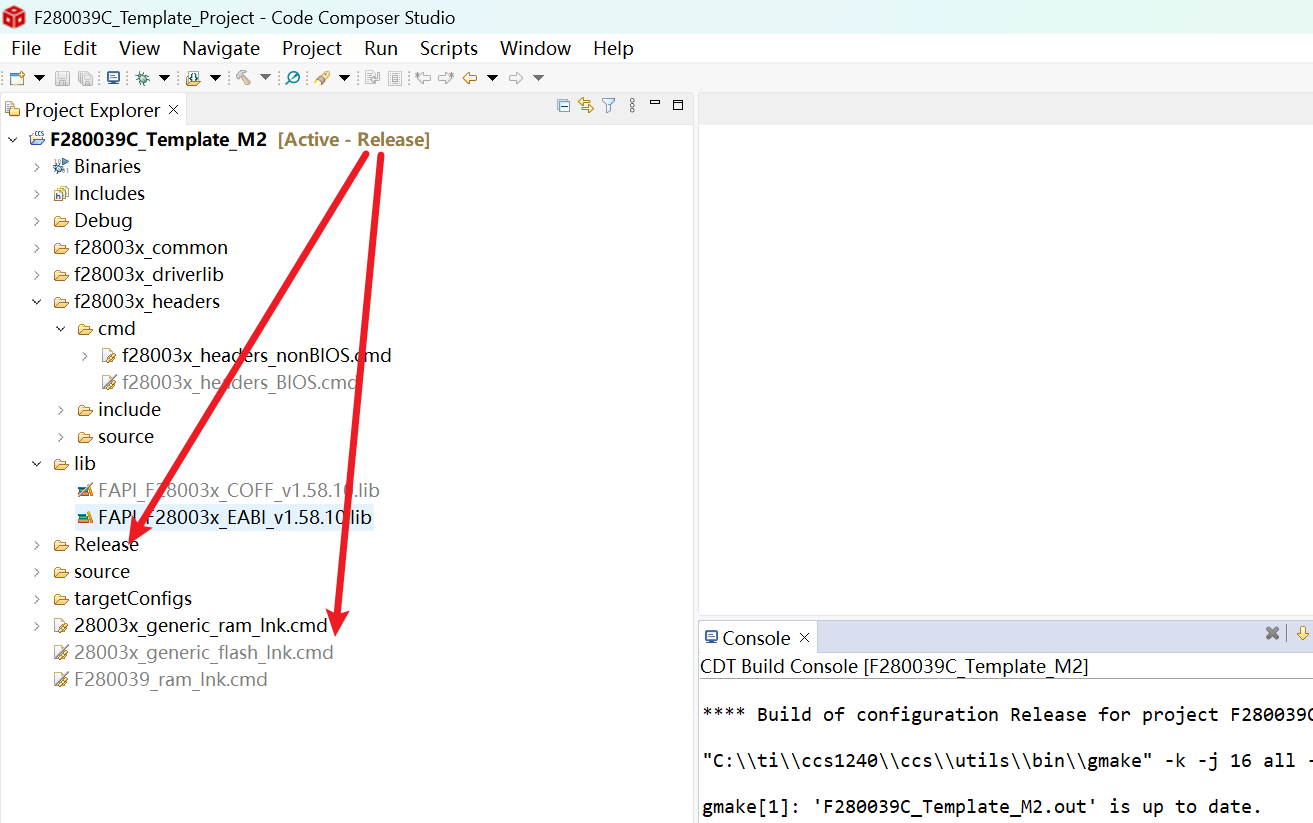

同理 在Relase模式下 我不编译28003x_generic_flash_lnk.cmd：请看下图：

注意 : 两种模式下都要包含头文件路径啊

如果你使用 28003x_generic_ram_lnk.cmd（RAM 链接文件），就不需要定义 _FLASH宏​​，因为此时所有代码都直接在 RAM 中运行，不需要处理 Flash 相关的初始化逻辑。以下是详细解释：

​​1. 为什么 RAM 模式下不需要 _FLASH？​​
​​(1) 代码直接在 RAM 中运行​​

  • ​​28003x_generic_ram_lnk.cmd​​ 会将所有代码（.text）、常量数据（.cinit、.const）直接分配到 ​​RAM 地址空间​​（如 RAMLS0、RAML0）。

  • ​​CPU 直接从 RAM 取指执行​​，无需配置 Flash 等待周期或复制代码到 RAM。

​​(2) 不需要 Flash 初始化​​

  • ​​InitFlash()和 Flash_initModule()​​ 是专门为 Flash 运行模式设计的，在 RAM 模式下不会被调用（即使定义了 _FLASH也不会生效）。

  • ​​memcpy复制 ramfuncs段的操作​​ 在 RAM 模式下是多余的，因为代码本身就在 RAM 中。

​​(3) 启动流程更简单​​

  • 芯片上电后，仿真器（如 XDS100）会直接将程序下载到 RAM，并跳转到 RAM 中的入口地址执行。

  • ​​不需要依赖 BootROM 从 Flash 加载代码​​，因此无需 _FLASH宏来适配启动流程。

​​2. 对比 Flash 模式 vs. RAM 模式​​

​​特性​​

​​Flash 模式（28003x_generic_flash_lnk.cmd）​​

​​RAM 模式（28003x_generic_ram_lnk.cmd）​​

​​代码存放位置​​

Flash（需初始化等待周期）

RAM（直接运行）

​​是否需要 _FLASH​​

​​必须定义​​（否则跳过关键初始化）

​​不需要定义​​

​​执行速度​​

较慢（受 Flash 读取速度限制）

最快（CPU 直接访问 RAM）

​​掉电后程序是否保留​​

保留（非易失性）

丢失（RAM 是易失性存储器）

​​适用场景​​

最终产品固化程序

调试阶段快速迭代

​​3. 验证 RAM 模式是否正常工作​​

如果你使用 28003x_generic_ram_lnk.cmd，可以通过以下方式确认：

  1. ​​检查 .map文件​​：

    • 所有代码段（如 .text、.cinit）的加载地址和运行地址都应在 RAM 范围内（如 0x00800000开始的地址）。

    • 不应出现 FLASHA、FLASHD等 Flash 段。

  2. ​​调试观察​​：

    • 程序应能直接运行，无需等待 InitFlash()或 memcpy操作。

    • 如果定义了 _FLASH，相关代码会被编译器忽略（因为 #ifdef _FLASH不成立）。

  3. ​​仿真器下载行为​​：

    • 点击 CCS 的 ​​Debug​​ 按钮时，程序会直接下载到 RAM，而不是烧录到 Flash。

​​4. 常见问题​​

​​Q1：如果我在 RAM 模式下定义了 _FLASH，会怎样？​​

  • ​​不会有直接影响​​，因为 #ifdef _FLASH包裹的代码（如 InitFlash()）不会被执行。

  • ​​但可能会引发混淆​​，建议在 RAM 模式下移除 _FLASH宏，保持工程配置清晰。

​​Q2：RAM 模式能否调用 Flash API 函数（如擦除/编程 Flash）？​​

  • ​​可以​​，但需要满足：

    1. 工程中链接了 FAPI_F28003x_EABI_v1.58.10.lib。

    2. 调用 Flash 操作函数时，代码必须在 RAM 中运行（因为 Flash 编程期间无法从 Flash 取指）。

​​Q3：如何切换回 Flash 模式？​​

  1. 将链接文件改为 28003x_generic_flash_lnk.cmd。

  2. 在工程中定义 _FLASH宏。

  3. 重新编译并使用 ​​Flash 烧录工具​​（如 F28xx On-Chip Flash Programmer）下载程序

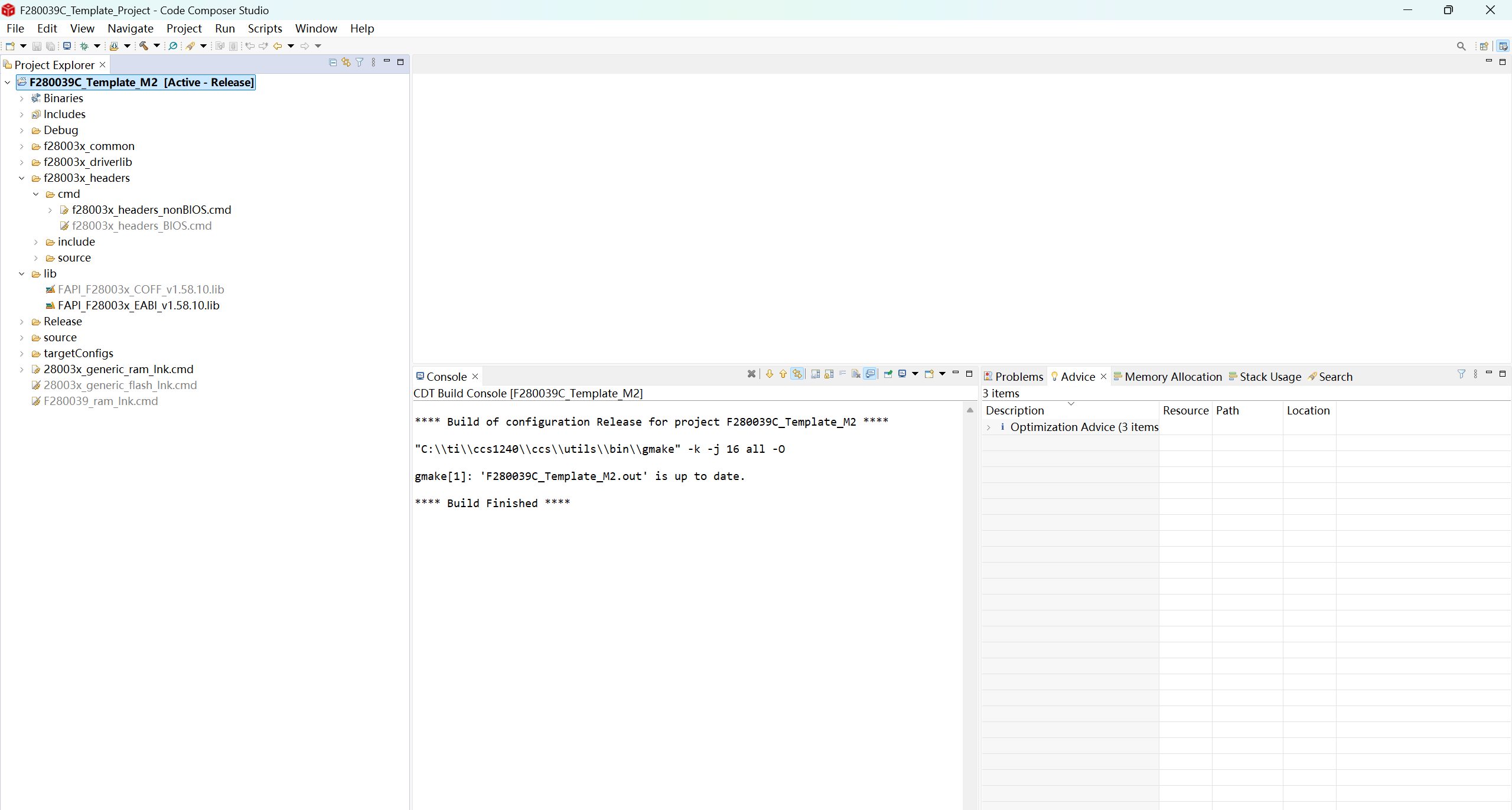

第六步 ：编译

七 ：F28002X/F28003X 的Flash_API_LIB

关于C2000的 libraries\flash_api\f28003x\lib    libraries\flash_api\f280023x\lib的疑惑跟配置项目工程的时候有关

因为我是参考的F280025的工程来搭建F280039C的工程：

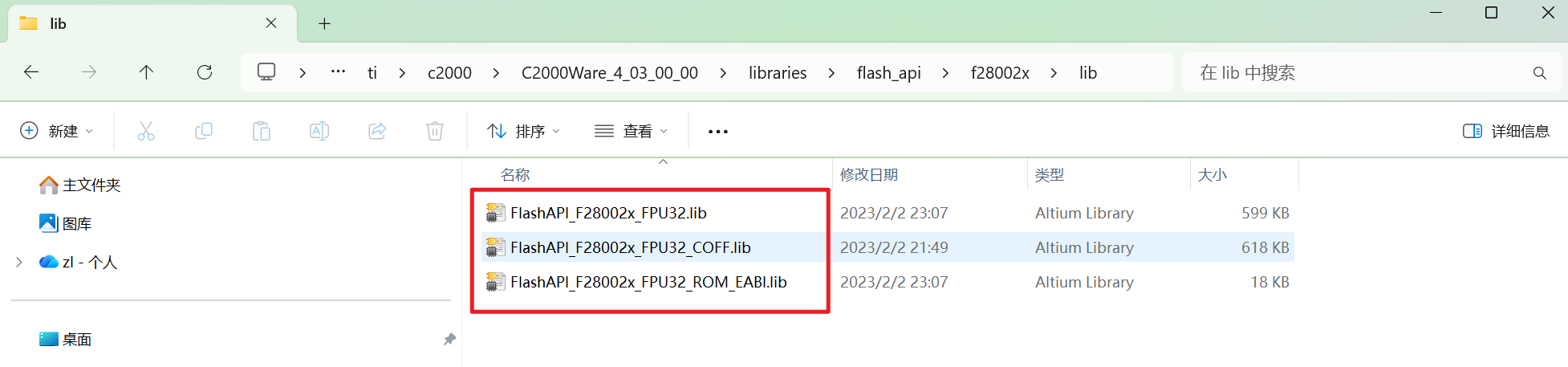

C:\ti\c2000\C2000Ware_4_03_00_00\libraries\flash_api\f28002x\lib

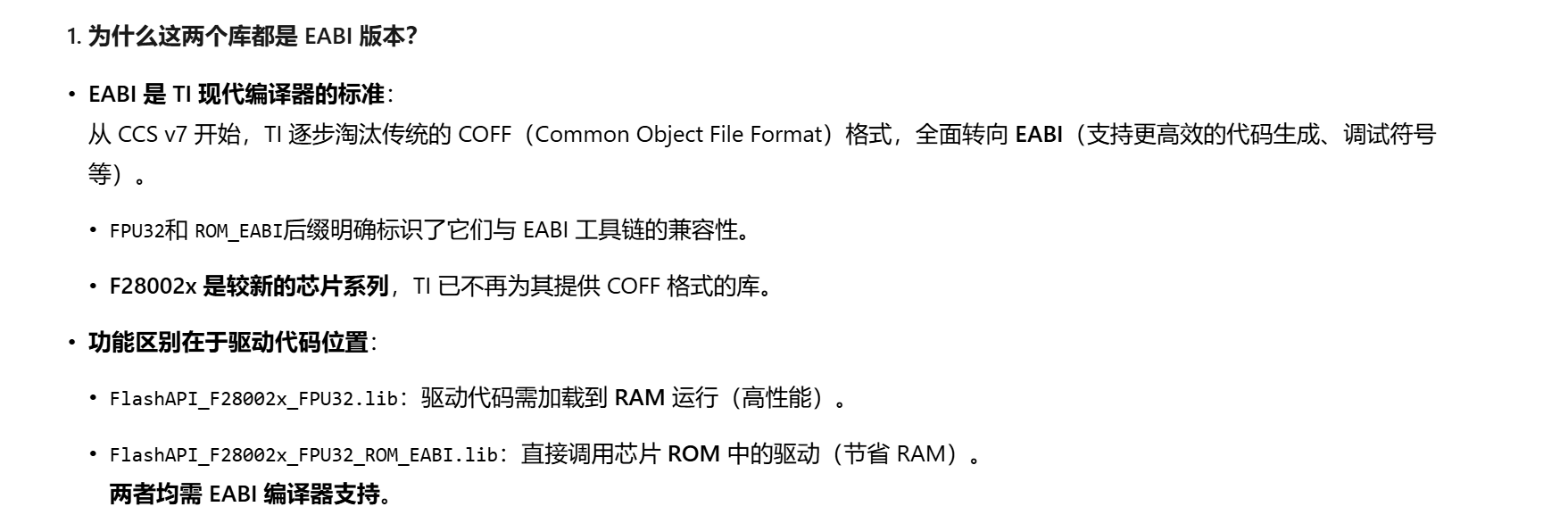

F280025 的两个库 FlashAPI_F28002x_FPU32.lib和 FlashAPI_F28002x_FPU32_ROM_EABI.lib都是针对 EABI（Embedded Application Binary Interface）编译器的​​

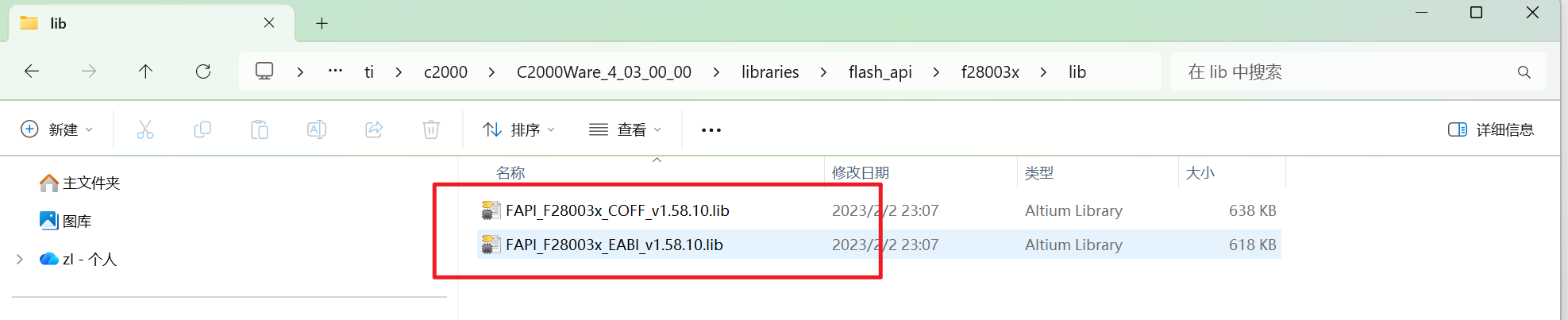

C:\ti\c2000\C2000Ware_4_03_00_00\libraries\flash_api\f28003x\lib

以下是针对 ​​TMS320F280025​​ 和 ​​TMS320F280039C​​ 两款芯片的 Flash API 库文件的详细解析，包括它们的区别和适用场景：

先说一下这东西都是干啥的：

FAPI_F28003x_EABI_v1.58.10.lib是 ​​TI C2000 系列 DSP（如 TMS320F28003x）的 Flash API 库​​，全称是 ​​Flash Application Programming Interface Library​​。它是 TI 官方提供的、专门用于对 F28003x 芯片的 ​​片上 Flash 存储器进行编程（擦除、写入、校验）​​ 的核心库文件。

​​7.1 这个库的核心作用​​

  1. ​​提供 Flash 操作函数​​：

    • 包含擦除（Flash_Erase()）、编程（Flash_Program()）、校验（Flash_Verify()）等关键操作。

    • 支持对 Flash 扇区（Sector）或整个 Flash 进行编程。

  2. ​​处理 Flash 时序和安全性​​：

    • Flash 存储器有严格的​​时序要求​​（如等待周期、电压控制），这个库封装了底层硬件细节，确保 Flash 操作符合芯片规范。

    • 防止误操作（如意外擦除关键代码）。

  3. ​​支持 EABI（Embedded Application Binary Interface）​​：

    • EABI表示该库适用于 TI 的 EABI 编译工具链（如 TI Clang 编译器），与 C2000 的代码生成工具兼容。

7.2 ​​为什么需要这个库？​​

当你编译一个程序并希望将其​​烧录到 Flash 中​​（而非仅在 RAM 中调试）时，普通的编译链接过程只会生成一个 .out文件，但​​不会自动将代码写入 Flash​​。你需要：

  1. ​​通过仿真器（如 XDS100/200）调用 Flash API 函数​​，才能将代码真正写入 Flash。

  2. ​​在工程中链接 FAPI_F28003x_EABI_v1.58.10.lib​​，这样 CCS 的 Flash 烧录工具（如 F28xx On-Chip Flash Programmer）才能正确操作 Flash。

​​7.3 典型使用场景​​

1. ​​通过 CCS 烧录 Flash​​

  • 当你使用 28003x_generic_flash_lnk.cmd编译工程后：

    • 生成的 .out文件会标记代码应存放在 Flash 的哪个地址。

    • 但​​烧录过程需要调用 FAPI_F28003x_EABI_v1.58.10.lib中的函数​​，才能将代码写入 Flash。

  • CCS 的 Flash 烧录工具（如 F28xx On-Chip Flash Programmer）在后台自动使用这个库。

2. ​​在用户代码中直接操作 Flash​​

  • 如果你想在运行时动态修改 Flash（例如保存参数、固件升级），可以手动调用该库的函数：

    #include "Fapi_UserDefinedFunctions.h"

// 示例：擦除 Flash Sector
Flash_Erase(FLASH_SECTOR_A);

// 示例：写入数据
uint32_t data[10] = {0x12345678, ...};
Flash_Program(FLASH_SECTOR_A_START_ADDR, data, sizeof(data));

7.4 ​​常见问题​​

Q1: 如果不链接这个库会怎样？

  • ​​烧录失败​​：CCS 会提示找不到 Flash 编程函数，无法将程序写入 Flash。

  • ​​程序无法脱机运行​​：即使手动下载到 RAM，断电后代码会丢失。

Q2: 这个库和 28003x_generic_flash_lnk.cmd的关系？

  • flash_lnk.cmd​​仅定义代码在 Flash 中的存放位置​​，而 FAPI_F28003x_EABI_v1.58.10.lib​​提供实际写入 Flash 的函数​​。

  • 两者需配合使用：链接文件告诉编译器“代码放哪”，库文件告诉烧录工具“怎么放”。

Q3: 如何确认我的工程正确使用了这个库？

  • 在 CCS 工程属性中：

    • 检查 ​​Include Path​​ 是否包含 Flash API 的头文件路径（如 C:\ti\c2000\F28003x_API_Flash\include）。

    • 检查 ​​Linker -> File Search Path​​ 是否链接了 .lib文件

​​7.5. F280025 的两个 Flash API 库​​

​​(1) FlashAPI_F28002x_FPU32.lib​​

  • ​​作用​​：

    用于 ​​F28002x 系列芯片（如 F280025）​​ 的 Flash 编程（擦除、写入、校验），​​驱动代码需加载到 RAM 中运行​​。

  • ​​关键特性​​：

    • ​​FPU32 优化​​：针对芯片的 32 位浮点单元（FPU）优化，适合需要高性能浮点运算的场景。

    • ​​RAM-Based​​：库中的 Flash 驱动代码会被复制到 RAM 中执行，​​速度快但占用 RAM 空间​​。

    • ​​EABI 兼容​​：适用于 TI 的 EABI 编译器（如 TI Clang/LLVM）。

  • ​​适用场景​​：

    • 需要频繁操作 Flash（如实时数据存储）。

    • 对 Flash 操作速度敏感，且 RAM 资源充足。

​​(2) FlashAPI_F28002x_FPU32_ROM_EABI.lib​​

  • ​​作用​​：

    同样是 F28002x 的 Flash 编程库，但​​直接调用芯片 ROM 中预存的 Flash 驱动​​，无需将驱动代码加载到 RAM。

  • ​​关键特性​​：

    • ​​ROM-Based​​：依赖芯片内部 ROM 中的驱动代码，​​节省 RAM 空间​​，但执行速度略慢于 RAM 版本。

    • ​​FPU32 优化​​：同样支持浮点运算加速。

    • ​​EABI 兼容​​：与 TI 现代编译器工具链兼容。

  • ​​适用场景​​：

    • RAM 资源紧张的小型应用。

    • Flash 操作不频繁（如仅在上电时初始化烧录）。

​​F280025 两库对比​​

特性

FlashAPI_F28002x_FPU32.lib(RAM 版)

FlashAPI_F28002x_FPU32_ROM_EABI.lib(ROM 版)

​​驱动代码位置​​

需加载到 RAM

直接调用芯片 ROM 中的驱动

​​RAM 占用​​

高（需存储驱动代码）

低（仅需参数和栈空间）

​​执行速度​​

快（RAM 访问速度快）

略慢（ROM 访问速度较慢）

​​适用场景​​

高频 Flash 操作、实时性要求高

节省 RAM、初始化时单次烧录

​​7.6. F280039C 的两个 Flash API 库​​

​​(1) FAPI_F28003x_EABI_v1.58.10.lib​​

  • ​​作用​​：

    用于 ​​F28003x 系列芯片（如 F280039C）​​ 的 Flash 编程，支持 EABI 编译器（如 TI Clang）。

  • ​​关键特性​​：

    • ​​EABI 标准​​：与 TI 现代编译器工具链兼容。

    • ​​通用功能​​：提供擦除、编程、校验等基础操作。

    • ​​默认优化​​：通常为平衡性能和代码大小的通用版本。

  • ​​适用场景​​：

    • 使用 TI Clang 编译器开发的工程。

    • 常规 Flash 操作需求（无特殊浮点优化要求）。

​​(2) FAPI_F28003x_COFF_v1.58.10.lib​​

  • ​​作用​​：

    功能与 EABI 版本相同，但适用于 ​​COFF（Common Object File Format）​​ 格式的旧编译器（如 TI C2000 C28x 传统编译器）。

  • ​​关键特性​​：

    • ​​COFF 兼容​​：仅支持旧版编译器（如 CCS v6 及更早版本）。

    • ​​传统项目维护​​：用于兼容遗留代码或老版本工程。

  • ​​适用场景​​：

    • 使用传统 COFF 工具链的旧项目。

    • 需要兼容历史代码库的场景。

​​F280039C 两库对比​​

特性

FAPI_F28003x_EABI_v1.58.10.lib(EABI)

FAPI_F28003x_COFF_v1.58.10.lib(COFF)

​​编译器兼容性​​

TI Clang/LLVM（EABI 标准）

传统 C28x 编译器（COFF 格式）

​​适用工具链​​

CCS v7+ 或支持 EABI 的现代环境

CCS v6 及更早版本

​​推荐使用场景​​

新项目开发

旧项目维护或兼容性需求

​​7.7 总结与选型建议​​

​​F280025 的库选择​​

  • ​​优先 RAM 版​​（FlashAPI_F28002x_FPU32.lib）：

    需要高性能 Flash 操作（如实时数据记录）且 RAM 充足时使用。

  • ​​优先 ROM 版​​（FlashAPI_F28002x_FPU32_ROM_EABI.lib）：

    RAM 资源紧张或仅需单次烧录时使用。

​​F280039C 的库选择​​

  • ​​默认选 EABI 版​​（FAPI_F28003x_EABI_v1.58.10.lib）：

    现代编译器（TI Clang）的工程必须使用此版本。

  • ​​仅旧项目选 COFF 版​​（FAPI_F28003x_COFF_v1.58.10.lib）：

    维护传统 COFF 工程时使用，新项目无需考虑。

​​注意事项​​

  1. ​​芯片严格匹配​​：

    F28002x 的库不能用于 F28003x，反之亦然（Flash 地址和时序不同）。

  2. ​​编译器版本确认​​：

    在 CCS 工程属性中检查编译器类型（EABI 或 COFF），选择对应库。

  3. ​​烧录工具兼容性​​：

    CCS 的 Flash 烧录插件会自动匹配库版本，无需手动干预。
