KP3210/KP3211/KP3212外围电路简,12V离线式小功率降压型应用方案
以前:整流桥 + 高压电解 + 变压器 + PWM IC + 光耦 + ...(15+ 颗)现在:KP321X + 电感 + 输出电容 + 2 颗电阻(5 颗)即可输出 12V/200~900mA,待机 <50mW。KP321X 集成 650V MOSFET、高压启动、多模式 PWM、全套保护,专为 小家电、工业控制、线性电源替代 而生,默认 12V 输出,FB 脚悬空即可,外围极简,layout
以前:整流桥 + 高压电解 + 变压器 + PWM IC + 光耦 + ...(15+ 颗)
现在:KP321X + 电感 + 输出电容 + 2 颗电阻(5 颗)即可输出 12V/200~900mA,待机 <50mW。KP321X 集成 650V MOSFET、高压启动、多模式 PWM、全套保护,专为 小家电、工业控制、线性电源替代 而生,默认 12V 输出,FB 脚悬空即可,外围极简,layout 一张单层 PCB 就能过 EMI。

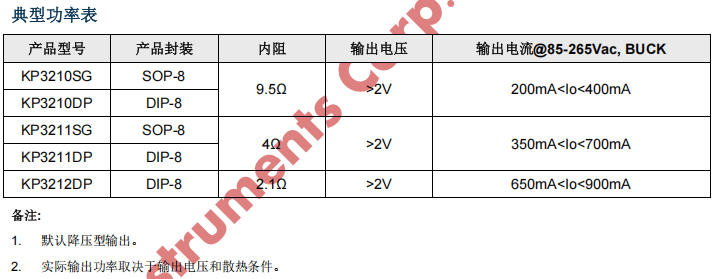

芯片家谱:KP3210/11/12 怎么选?
| 型号 | 封装 | Rdson | 输出电流@85-265V | 特点 |
|---|---|---|---|---|
| KP3210SG/DP | SOP-8/DIP-8 | 9.5Ω | 200~400mA | 小电流、低功耗 |
| KP3211SG/DP | SOP-8/DIP-8 | 4Ω | 350~700mA | 主流小家电 |
| KP3212DP | DIP-8 | 2.1Ω | 650~900mA | 大电流、插件散热好 |
所有型号 默认 12V 输出(FB 悬空),如需 5V/3.3V 只需分压电阻即可。

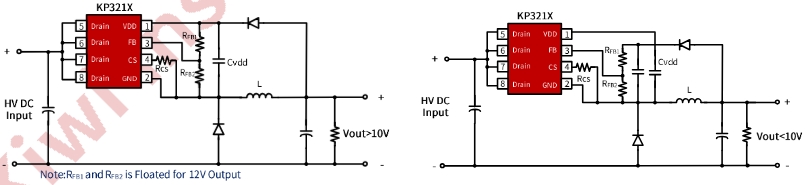

12V/500mA 参考设计(KP3211SG)
-
续流二极管:SF28 超快恢复(2A/800V)
-
输出电容:100µF/25V 低 ESR 电解 + 22µF 陶瓷
-
输入电容:22µF/400V 电解(可省,芯片支持无高压电容启动)
-
待机功耗:实测 38mW@230Vac
-
效率:>78%(12V/500mA,115Vac)

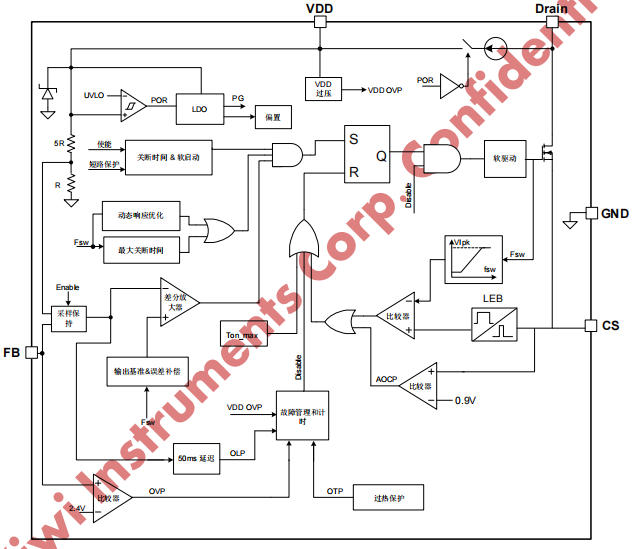

为什么能“极简”?——芯片把麻烦全包了
✅ 650V 集成 MOSFET
-
无需外接高压功率管,浪涌耐受 >2kV
-
Rdson 最低 2.1Ω(KP3212),导通损耗低
✅ 高压启动 + 无辅助供电
-
启动电流仅 2mA,VDD 电容 1µF 即可
-
稳态由输出自供电,无需辅助绕组
✅ 多模式 PWM(FM+AM)
-
满载:调频(FM),固定周期
-
中载:调频+调幅(FM+AM),提升效率
-
空载:降频,待机 <50mW,轻松过 ErP/DOE 6
✅ 全套自恢复保护
-
OLP(过载)、OVP(过压)、UVP(欠压)、OTP(过温)
-
异常消失后 500ms 自动重启,无需人工干预
关键波形与实测数据(KP3211SG @12V/500mA)
| 项目 | 110Vac | 230Vac |
|---|---|---|
| 输出电压 | 12.08V | 12.05V |
| 输出纹波 | 60mV | 75mV |
| 待机功耗 | 32mW | 38mW |
| 效率 | 80.1% | 78.4% |
| EMI 余量(QP) | >6dB | >5dB |
-
启动时间:<200ms
-
短路保护:打嗝模式,周期 500ms,芯片表面温升 <15℃
PCB 布局 4 条铁律
-
功率回路最小化:整流桥→Drain→电感→输出电容→GND,环路面积 <2cm²
-
FB 走线远离高压,取样点在输出电容正端,长度 <10mm
-
VDD 电容贴近芯片,GND 脚与电容地 <2mm
-
Drain 铺铜散热,SOP-8 底部打 3×3 过孔到内层,温降 5℃

应用实例:一颗芯片,搞定“小家电 12V 供电”
| 应用场景 | 推荐型号 | 输出能力 | 特点 |
|---|---|---|---|
| 智能风扇 | KP3210SG | 12V/250mA | 小电流,低噪音 |
| 电饭煲控制板 | KP3211SG | 12V/500mA | 主流型号,性价比高 |
| 电磁阀驱动 | KP3212DP | 12V/800mA | 大电流,DIP 散热好 |
| 继电器模块 | KP3211DP | 12V/600mA | 插件封装,维修方便 |
常见问题速答
Q1. 真的可以省掉高压电解吗?
→ 是的,KP321X 支持 无输入电解 启动,只需 1µF 陶瓷即可;若担心浪涌,可并 4.7µF/400V 小体积电解。
Q2. 输出电压可以调低吗?
→ 可以,FB 脚接分压电阻即可,最低 2V 起,公式:
VOUT = 2.0V × (1 + RFB1/RFB2)
Q3. 能过 EMI 吗?
→ 官方测试余量 >6dB(EN55032 Class B),单层 PCB 即可通过,无需共模电感。
