• 芯片的实际温度：STC32G144 的温度到底有多高

01 系统频率120MHz

一、测试系统频率

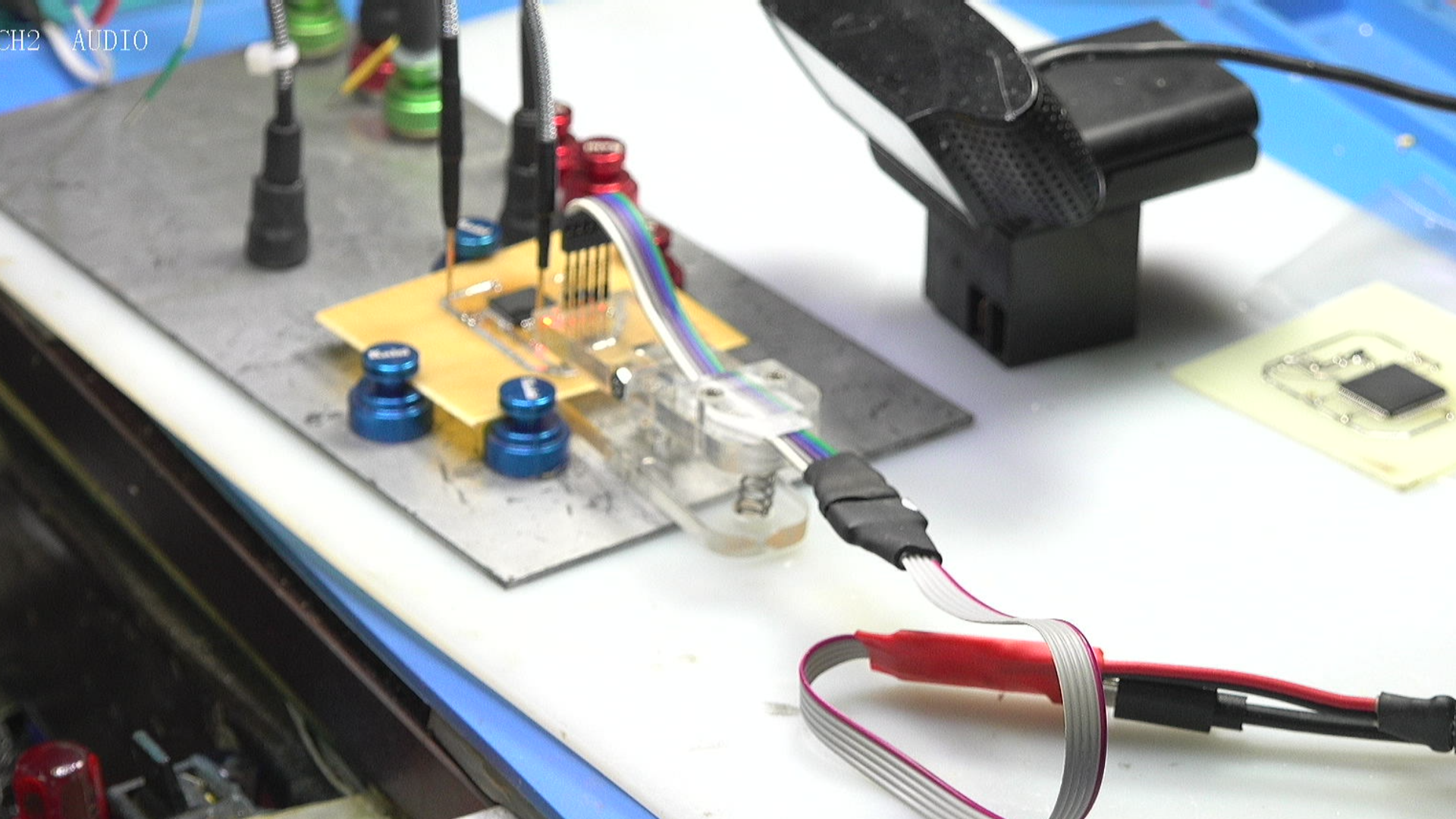

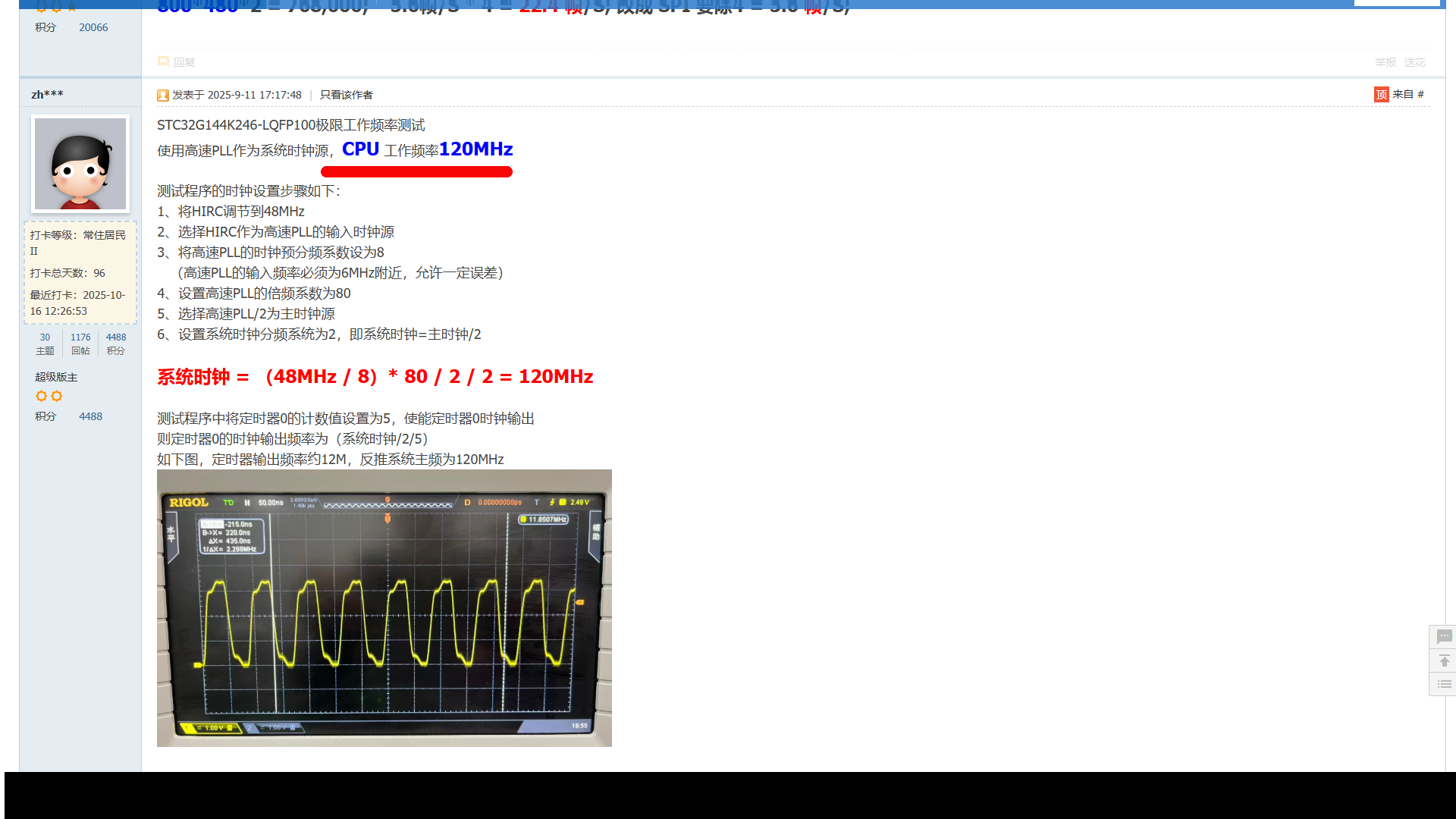

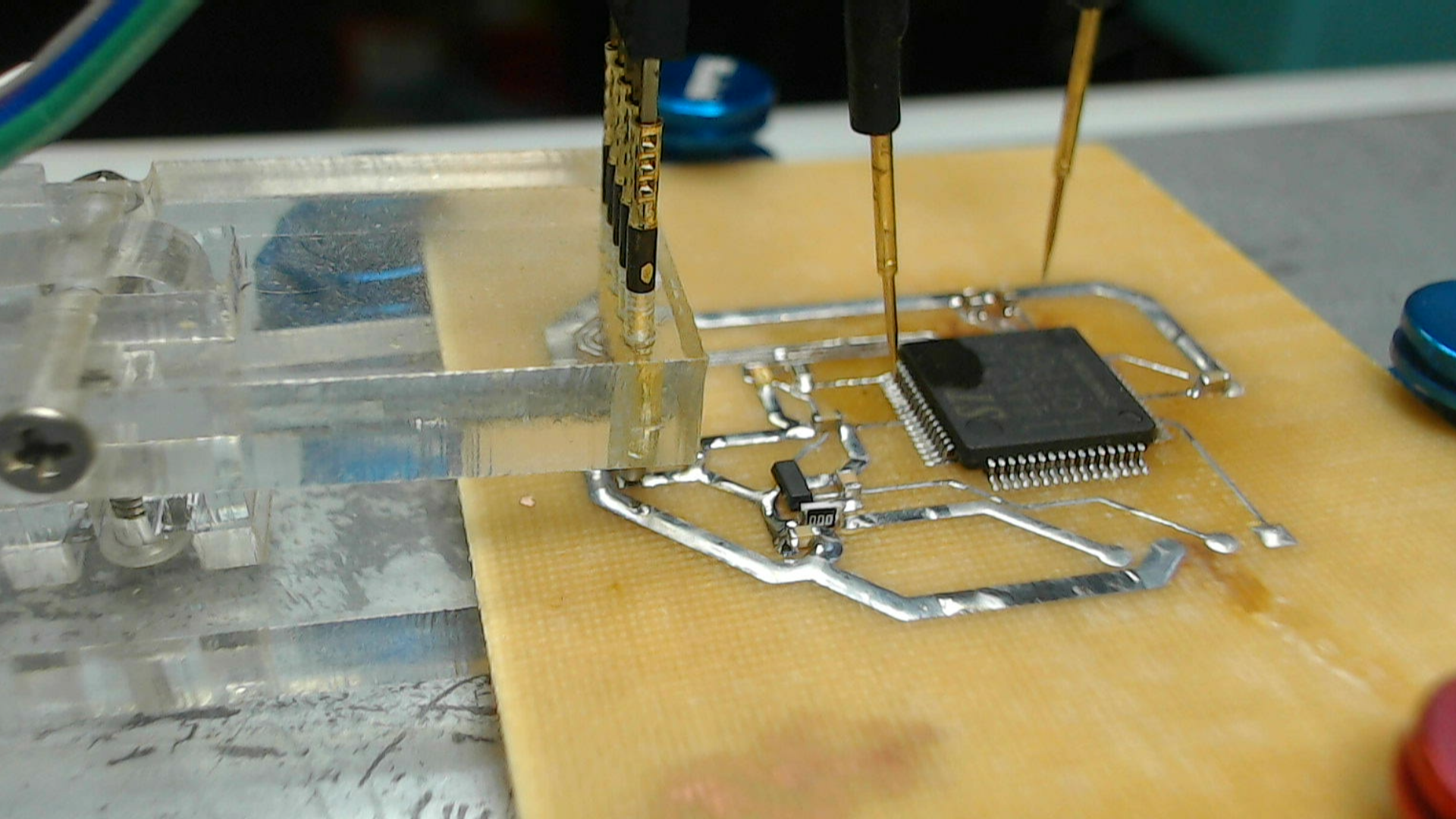

  在网站上看到 STC32G144 单片机可以工作在 120MHz的主频， 这个速度的确令人感到兴奋。  下面测试一下这个配置， 查看此时STC32工作电流以及芯片的温度。  还是利用刚才的测试小板， 定时器T0的输出没有引出测试焊盘， 这里直接使用示波器探针测量P3.5管脚的输出信号波形。  通过这个波形的频率反过来可以推测出系统时钟频率。

二、测量结果

  将网站下载的测试程序通过USB烧录到单片机， 测量P3.5管脚输出的T0时钟信号，   这个信号的频率大约为 12MHz。  它乘以10 对应系统的工作频率， 为120MHz左右。

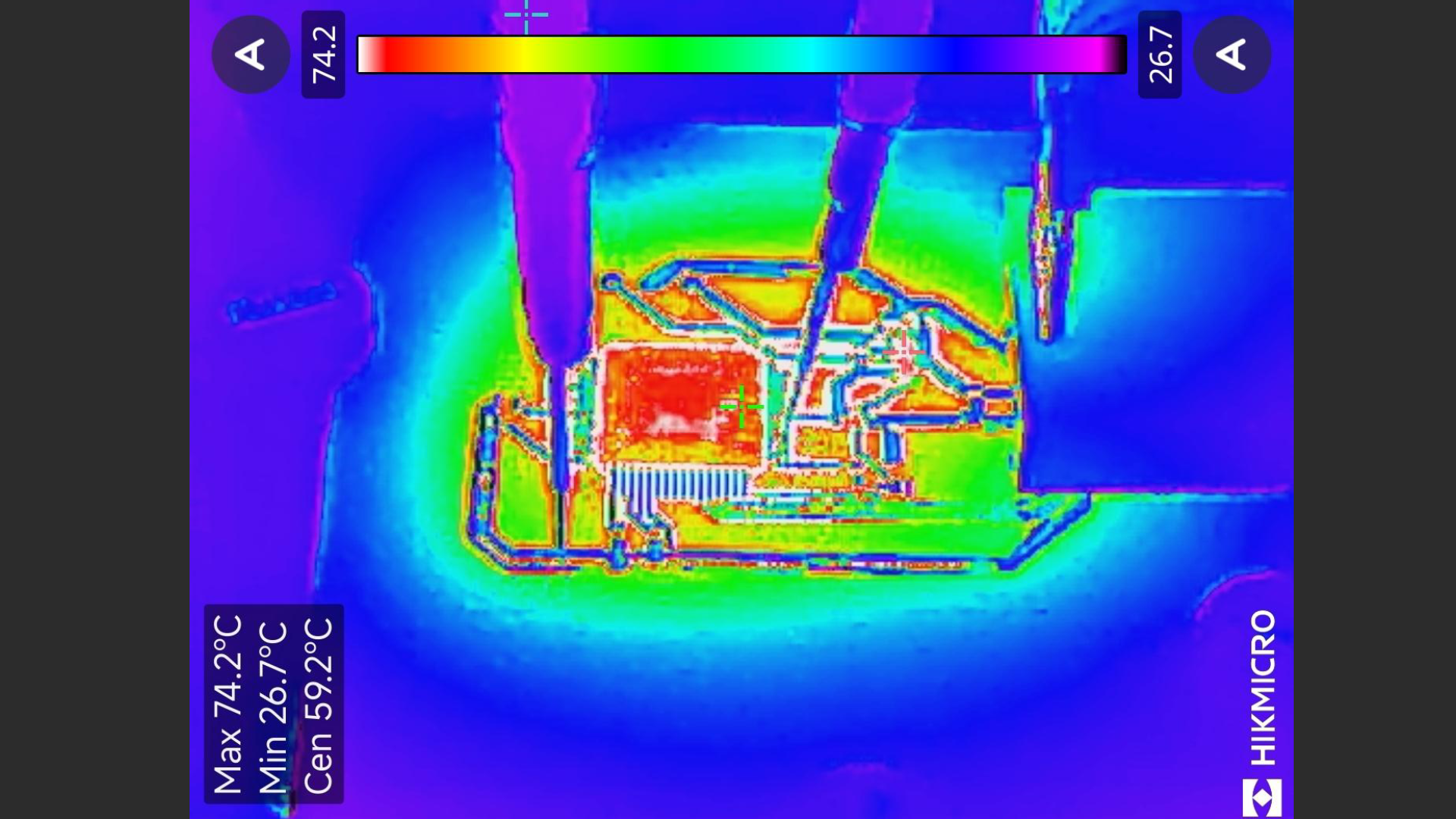

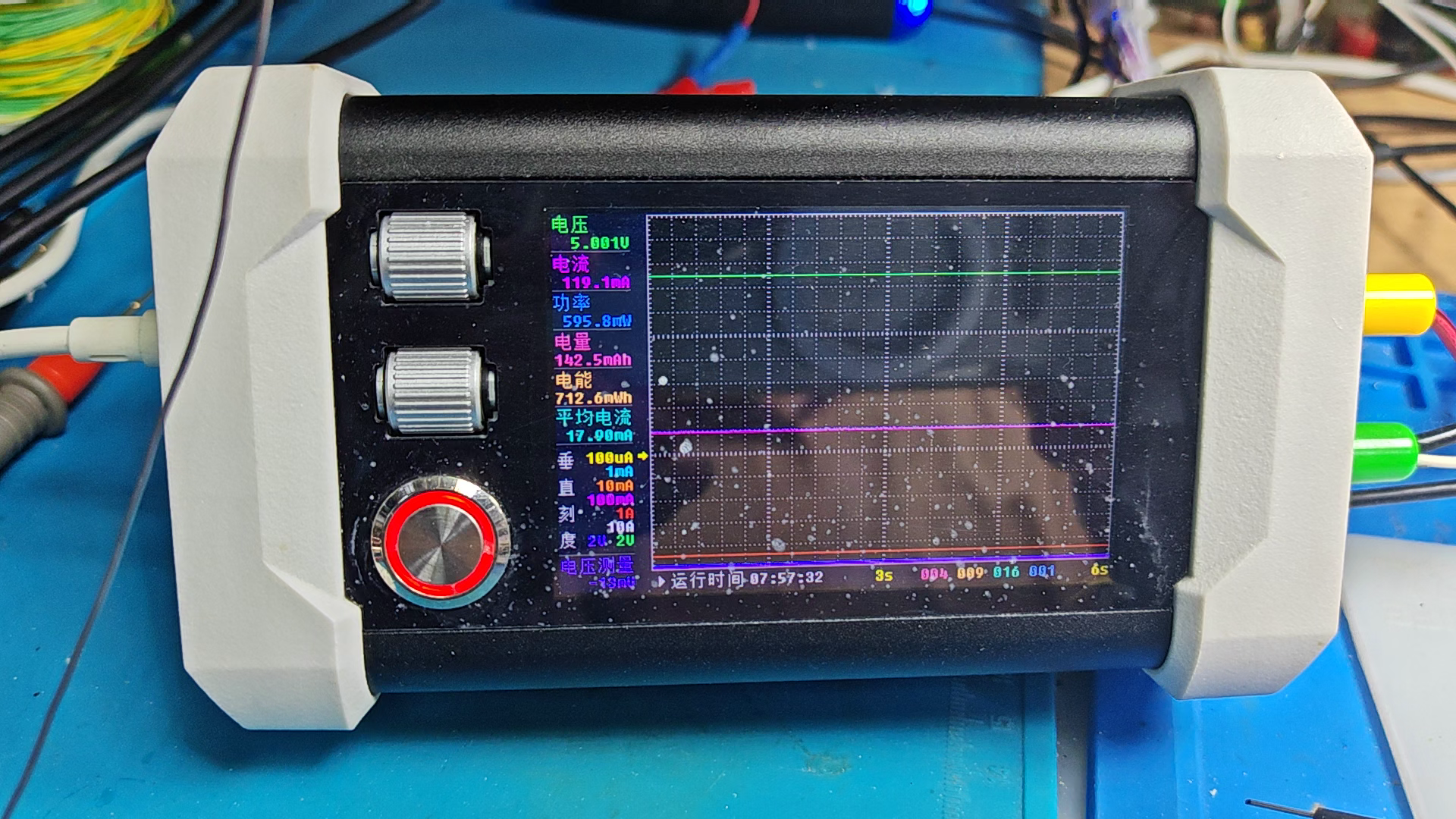

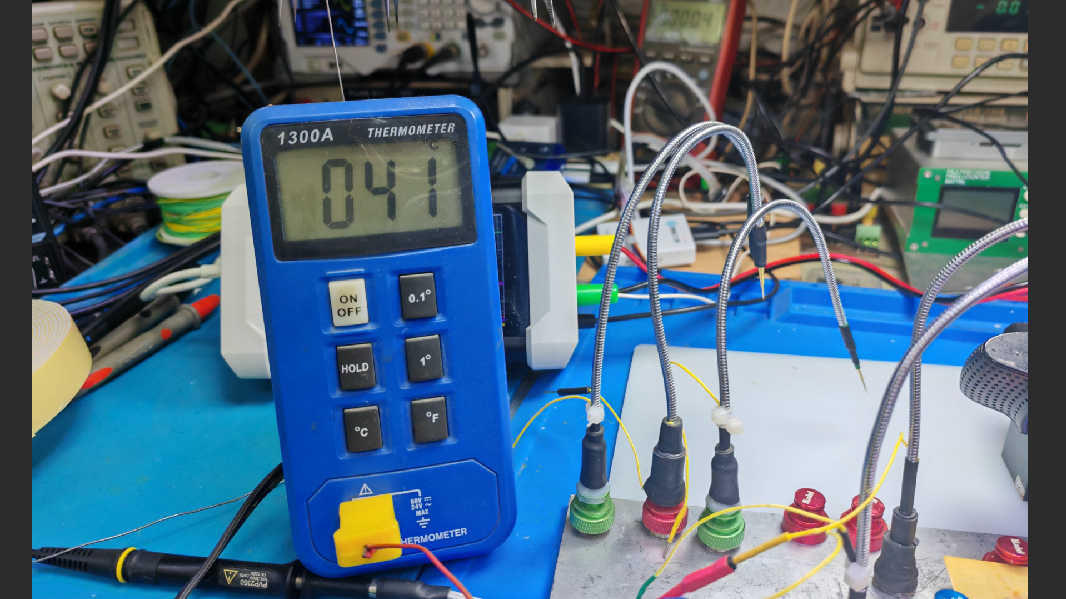

  当MCU的主频跑到了120MHz，  现在芯片的主要电流功耗已经来到了120mA左右。 这个电流相比于它工作在48MHz大了将近三倍。  使用红外摄像机拍摄芯片表面温度。 最高已经达到了75摄氏度。

※ 总  结 ※

  本文测试了STC32G单片机工作在120MHz主频下的特性。  单片机工作电流也随之增加了三倍， 达到了 120mA。  芯片工作在3.3V下， 表面的温度达到了75摄氏度。  当主频增加到 120MHz的时候， 需要设置 Flash 读取等待时间 WTST等于3， 否则单片机无法工作。

● 相关图表链接:

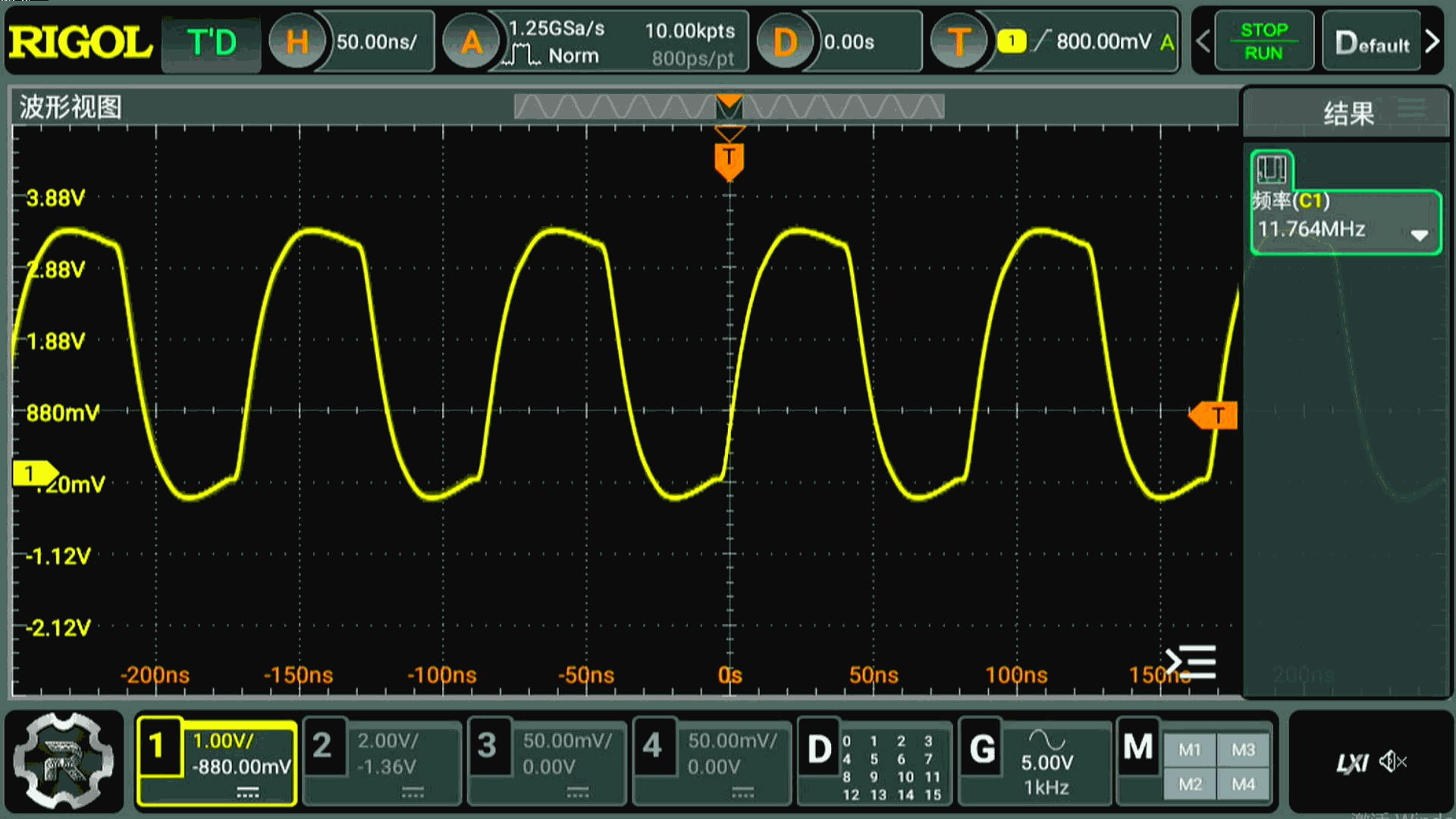

• 图1.2.1 T0输出信号波形
