一、按键电路原理解说

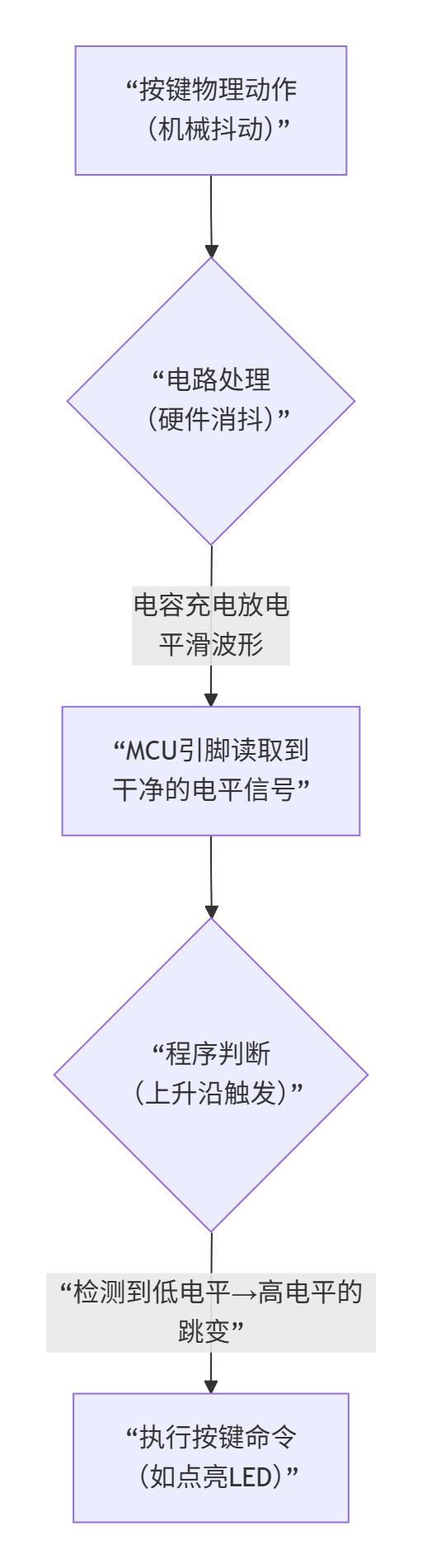

想象一下，我们要让一个很“娇贵”的大脑（单片机MCU）知道你的手指有没有按下一个开关。这个电路就是为它们搭建的一个安全、可靠的“沟通桥梁”。整个解说的思路，我们可以用一张图来概括，帮助你建立整体概念：

1. 核心目标：按键信号检测

MCU的GPIO引脚（如PA0或PC13）是可配置的数字输入/输出端口，能够检测或输出逻辑电平："高电平"（通常3.3V，表示"有电"）和"低电平"（0V，表示"没电"）。本电路的设计目标是：当按键未按下时，GPIO引脚（如PA0）检测到低电平；当按键按下时，检测到高电平，从而向MCU提供明确的输入信号。

2. 电路实现原理

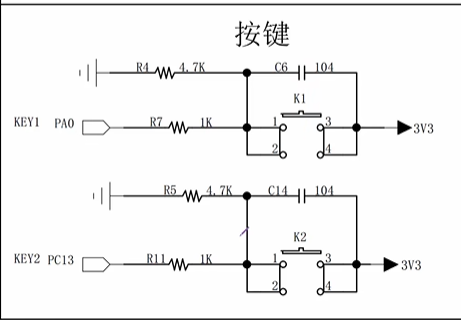

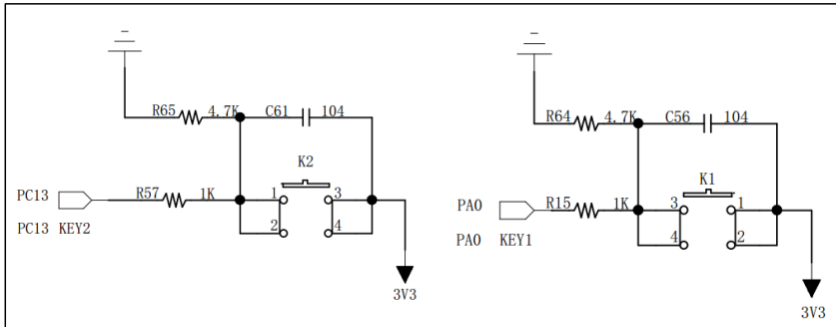

以KEY1（连接PA0）为例，分析电路在两种状态下的行为。

2.1. 按键未按下时（静止状态）

电流路径：3.3V电源 → 限流电阻R4（4.7kΩ） → 分流点。
- 主路径：电流通过下拉电阻R7（1kΩ） → 流入地（GND）。
- 支路径：电流为电容C6（0.1μF）充电，但电容很快充满后，支路对直流电视为开路。
引脚PA0电平：下拉电阻R7将PA0引脚稳定"拉"至地电平（0V），确保引脚检测到低电平。这避免了引脚悬空时的噪声干扰，提供稳定的空闲状态。

2.2. 按键按下时（动作状态）

电流路径：3.3V电源 → 按键K1（闭合） → 分流点。
- 路径1（主导）：电流直接通过电容C6 → 到达PA0引脚。
- 路径2：电流通过限流电阻R4 → 到达PA0引脚。
引脚PA0电平：3.3V高电平通过低阻抗路径（按键和电容）施加到PA0引脚，压倒下拉电阻R7的拉低作用，引脚电压迅速上升至3.3V（高电平）。电容C6平滑电压上升过程，抑制按键机械抖动引起的毛刺。

3. 关键元件功能分析

每个元件在电路中扮演特定角色，确保可靠性和安全性。

3.1. 限流电阻R4/R5（4.7kΩ）——过流保护

作用：限制从3.3V电源到GPIO引脚的电流，防止按键按下时形成短路电流，损坏MCU内部结构（根据STM32F10xxx数据手册，GPIO引脚最大输入电流通常为25mA）。4.7kΩ电阻将电流限制在安全范围内（约0.7mA），同时允许足够电流驱动输入检测。

3.2. 下拉电阻R7/R11（1kΩ）——电平稳定

作用：在按键未按下时，将PA0引脚明确拉至低电平，防止引脚浮空引入电磁干扰或不确定电平。这确保了MCU在空闲状态下不会误触发中断或事件。

3.3. 电容C6/C14（0.1μF）——硬件消抖

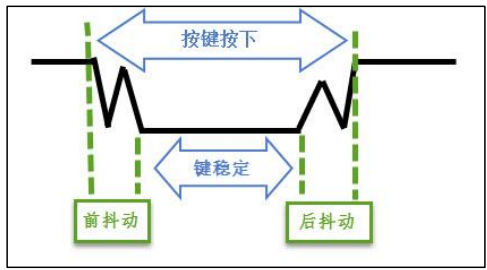

作用：消除机械按键的抖动效应。按键按下时，金属触点会发生弹跳（持续数毫秒），产生电平波动。电容通过充电和放电过程平滑电压变化：
- 充电阶段：按键按下瞬间，电容充电，电压缓慢上升，过滤抖动毛刺。
- 放电阶段：按键释放时，电容通过下拉电阻R7放电，电压缓慢下降。
优势：硬件消抖消除了软件中延时的需要，简化编程并提高响应可靠性。

4. 整体工作流程与编程指南

电路与MCU协作实现按键检测：

按键按下：手指按下按键K1，3.3V高电平通过按键和电容C6，产生平滑的上升电压信号。
电平检测：PA0引脚电平从低电平（0V）变为高电平（3.3V），形成上升沿。
MCU响应：MCU程序持续监控PA0引脚（通过读取GPIO输入数据寄存器IDR）。一旦检测到上升沿（通过中断或轮询），判定为有效按键按下。
动作执行：程序执行相应操作，如控制LED（通过GPIO输出数据寄存器ODR或位设置寄存器BSRR实现电平翻转）。

5. 为什么设计为上升沿触发？

PA0引脚常用于低功耗模式唤醒（如待机模式），根据STM32F10xxx参考手册第4章，唤醒信号通常要求上升沿触发。为了统一按键行为与唤醒机制，本电路设计为按下时产生高电平（上升沿），确保兼容性和一致性。这避免了混合触发类型的复杂性，简化系统设计。

二、按键检测程序设计详细笔记

1. 硬件连接分析

从“按键电路原理解说”可知：

LED_G（绿色LED）连接在GPIOB的Pin0
KEY1按键连接在某个GPIO端口（具体端口需查看bsp_key.h定义）
需要添加KEY2按键控制红色LED

2. 按键检测原理

2.1 按键硬件连接方式

// 当前KEY1配置为浮空输入模式
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;

浮空输入模式适合按键直接连接到GPIO，没有上拉或下拉电阻的情况。

2.2 按键扫描算法分析

uint8_t Key_Scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
  if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON)
  {
    // 等待按键释放
    while(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON);
    return KEY_ON;
  }
  else return KEY_OFF;
}

当前算法特点：

简单但存在缺陷
阻塞式检测：在按键按下期间会一直等待
没有消抖处理：容易产生误触发
不支持连续按键检测

2.3按键扫描函数与LED切换原理

根据《STM32F10xxx参考手册》第8章“通用和复用功能I/O（GPIO和AFIO）”及第18章“外部中断/事件控制器（EXTI）”的内容，结合文档中的寄存器描述、功能框图及代码实现原理，进行详细分析。

2.3.1 `void Key_Scan`与 `uint8_t Key_Scan`函数的区别

这两个函数的主要区别在于返回值类型和功能目的：

void Key_Scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

此函数通常用于中断方式的按键检测。它通过配置外部中断（EXTI）来触发中断服务函数（ISR），在ISR内部直接处理按键动作（如控制LED），而无需返回状态值。
- 原理：
  - 根据文档第18章，EXTI可将GPIO引脚配置为中断线（如上升沿/下降沿触发）。当按键按下时，EXTI产生中断，CPU跳转到ISR执行Key_Scan函数。
  - 函数内部可能直接操作寄存器（如读取GPIOx_IDR）判断引脚电平，但结果不返回，而是直接执行动作（如翻转LED）。
  - 示例代码（基于文档18.5节）：
```
// 在EXTI中断服务函数中调用
void Key_Scan(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
  if (GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_PRESSED) {
    LED_Toggle(); // 直接行动，无返回值
  }
}
```
uint8_t Key_Scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

此函数用于轮询方式的按键检测，通过返回值告知调用者按键状态（如KEY_ON或KEY_OFF）。
- 原理：
  - 基于文档第8章的GPIO输入配置（8.1.7节），函数读取GPIO输入数据寄存器（GPIOx_IDR）的对应引脚电平。
  - 返回值通常为uint8_t类型，表示按键状态（例如，1为按下，0为释放）。
  - 示例代码（基于文档8.2.3节）：
```
uint8_t Key_Scan(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
  if (GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_PRESSED) {
    return KEY_ON;  // 返回状态，由主函数处理
  }
  return KEY_OFF;
}
```

关键区别总结：

特性	`void Key_Scan`	`uint8_t Key_Scan`
返回值	无返回值	返回按键状态（`uint8_t`）
使用场景	中断驱动，实时性高	轮询检测，灵活性高
资源占用	依赖中断资源	占用CPU时间片
文档依据	EXTI中断配置（第18章）	GPIO输入模式（第8章）

关联图片：

GPIO输入配置涉及浮空、上拉/下拉模式，其硬件结构见文档图15：

2.3.2 `LED_G_TOGGLE`功能实现原理

在main.c代码中，LED_G_TOGGLE通过宏定义实现LED状态的切换：

#define LED_G_TOGGLE {LED_G_GPIO_PORT->ODR ^= LED_G_GPIO_PIN;}

其原理基于GPIO输出数据寄存器（ODR）的位操作，具体分析如下：

（1）硬件基础：ODR寄存器作用

ODR寄存器功能（文档8.2.4节）：

ODR（Output Data Register）用于控制GPIO引脚的输出电平。每个位对应一个引脚：
- 写0：引脚输出低电平。
- 写1：引脚输出高电平。
地址映射：ODR寄存器是32位，但STM32允许按位操作（通过位带别名区或直接访问）。

（2）异或操作（^=）的切换逻辑

代码解析：

LED_G_GPIO_PORT->ODR ^= LED_G_GPIO_PIN;
- LED_G_GPIO_PIN是一个宏，表示LED对应引脚的位掩码（如GPIO_Pin_0定义为(1 << 0)）。
- 异或操作（^）的特性：
  - 若当前ODR的该位为0，则0 ^ 1 = 1（输出高电平，LED亮）。
  - 若当前ODR的该位为1，则1 ^ 1 = 0（输出低电平，LED灭）。
- 因此，每次执行该语句都会翻转引脚电平，实现LED亮/灭切换。

（3）配置前提：GPIO必须为输出模式

根据文档8.1.8节，使用ODR前需将GPIO配置为输出模式（推挽或开漏）：
- 推挽输出：可直接驱动LED（如连接VCC，低电平点亮）。
- 代码中需先调用LED_GPIO_Config()初始化引脚（如设置GPIOx_CRL/CRH寄存器）。

关联图片：

GPIO输出模式的结构见文档图16，展示了ODR如何控制输出驱动器：

（4）完整工作流程

初始化（LED_GPIO_Config()）：
- 设置GPIO端口时钟（通过RCC_APB2ENR）。
- 配置GPIO为输出模式（如推挽输出，速度10MHz）。
切换操作（LED_G_TOGGLE）：
- 直接修改ODR寄存器，避免使用库函数（减少开销）。
- 示例电平变化：
  - 初始ODR位=0 → LED灭 → 执行后ODR位=1 → LED亮。
  - 再次执行后ODR位=0 → LED灭，循环切换。

三、按键检测拓展实践（选看）

1. 改进的按键检测方案

1.1 添加按键消抖功能

// 改进的按键扫描函数（带消抖）
uint8_t Key_Scan_Advanced(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
  static uint8_t key_state = 0; // 按键状态机
  static uint32_t key_time = 0;  // 计时器

  switch(key_state)
  {
    case 0: // 等待按键按下
      if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON)
      {
        key_time = Get_Tick(); // 获取当前时间戳
        key_state = 1;
      }
      break;

    case 1: // 消抖检测
      if((Get_Tick() - key_time) > DEBOUNCE_TIME) // 消抖时间（如10ms）
      {
        if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON)
        {
          key_state = 2;
          return KEY_ON; // 返回有效的按键按下
        }
        else
        {
          key_state = 0; // 抖动，重新检测
        }
      }
      break;

    case 2: // 等待按键释放
      if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_OFF)
      {
        key_state = 0;
      }
      break;
  }

  return KEY_OFF;
}

1.2 支持多按键同时检测

typedef struct {
  GPIO_TypeDef* GPIOx;
  uint16_t GPIO_Pin;
  uint8_t last_state;
  uint32_t press_time;
  uint32_t release_time;
} Key_TypeDef;

Key_TypeDef keys[2] = {
  {KEY1_GPIO_PORT, KEY1_GPIO_PIN, KEY_OFF, 0, 0},
  {KEY2_GPIO_PORT, KEY2_GPIO_PIN, KEY_OFF, 0, 0}
};

void Keys_Scan(void)
{
  for(int i = 0; i < 2; i++)
  {
    uint8_t current_state = GPIO_ReadInputDataBit(keys[i].GPIOx, keys[i].GPIO_Pin);

    if(current_state != keys[i].last_state)
    {
      if(current_state == KEY_ON)
      {
        keys[i].press_time = Get_Tick();
      }
      else
      {
        keys[i].release_time = Get_Tick();
        // 处理按键释放事件
      }
      keys[i].last_state = current_state;
    }
  }
}

2. 添加KEY2按键功能

2.1 修改头文件定义

在bsp_key.h中添加：

// KEY2定义
#define KEY2_GPIO_PIN    GPIO_Pin_1  // 根据实际硬件连接修改
#define KEY2_GPIO_PORT   GPIOA       // 根据实际硬件连接修改
#define KEY2_GPIO_CLK    RCC_APB2Periph_GPIOA

2.2 修改按键配置函数

void KEY_GPIO_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStruct;

  // KEY1初始化
  RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK, ENABLE);
  GPIO_InitStruct.GPIO_Pin = KEY1_GPIO_PIN;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStruct);

  // KEY2初始化
  RCC_APB2PeriphClockCmd(KEY2_GPIO_CLK, ENABLE);
  GPIO_InitStruct.GPIO_Pin = KEY2_GPIO_PIN;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStruct);
}

2.3 添加红色LED定义

在bsp_led.h中添加：

// 红色LED定义
#define LED_R_GPIO_PIN    GPIO_Pin_1
#define LED_R_GPIO_PORT   GPIOB
#define LED_R_GPIO_CLK    RCC_APB2Periph_GPIOB

#define LED_R(a) if(a)\
                      GPIO_ResetBits(LED_R_GPIO_PORT, LED_R_GPIO_PIN);\
                 else GPIO_SetBits(LED_R_GPIO_PORT, LED_R_GPIO_PIN);

#define LED_R_TOGGLE    {LED_R_GPIO_PORT->ODR ^= LED_R_GPIO_PIN;}

2.4 修改主函数

int main(void)
{
  LED_GPIO_Config();
  KEY_GPIO_Config();

  while(1)
  {
    // KEY1控制绿色LED
    if(Key_Scan(KEY1_GPIO_PORT, KEY1_GPIO_PIN) == KEY_ON)
      LED_G_TOGGLE;

    // KEY2控制红色LED
    if(Key_Scan(KEY2_GPIO_PORT, KEY2_GPIO_PIN) == KEY_ON)
      LED_R_TOGGLE;
  }
}

2.5 高级功能扩展1：长短按检测

typedef enum {
  KEY_EVENT_NONE = 0,
  KEY_EVENT_PRESS,
  KEY_EVENT_SHORT_PRESS,
  KEY_EVENT_LONG_PRESS
} Key_Event_t;

Key_Event_t Get_Key_Event(Key_TypeDef* key)
{
  uint32_t current_time = Get_Tick();
  uint8_t current_state = GPIO_ReadInputDataBit(key->GPIOx, key->GPIO_Pin);

  if(current_state == KEY_ON && key->last_state == KEY_OFF)
  {
    key->press_time = current_time;
    key->last_state = KEY_ON;
    return KEY_EVENT_PRESS;
  }
  else if(current_state == KEY_OFF && key->last_state == KEY_ON)
  {
    key->last_state = KEY_OFF;
    key->release_time = current_time;

    if((key->release_time - key->press_time) > LONG_PRESS_TIME)
      return KEY_EVENT_LONG_PRESS;
    else
      return KEY_EVENT_SHORT_PRESS;
  }

  return KEY_EVENT_NONE;
}

2.6 高级功能扩展2：使用外部中断优化

对于实时性要求高的应用，建议使用外部中断：

void EXTI_Config(void)
{
  EXTI_InitTypeDef EXTI_InitStructure;
  NVIC_InitTypeDef NVIC_InitStructure;

  // 连接EXTI线到按键GPIO
  GPIO_EXTILineConfig(KEY1_GPIO_PORT_SOURCE, KEY1_GPIO_PIN_SOURCE);

  // 配置EXTI线
  EXTI_InitStructure.EXTI_Line = KEY1_EXTI_LINE;
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; // 下降沿触发
  EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStructure);

  // 配置NVIC
  NVIC_InitStructure.NVIC_IRQChannel = KEY1_EXTI_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);
}
