🛠️ 需要准备的材料

需要有以下所有组件：

1. Arduino Uno R3 开发板

2. USB 数据线

3. 面包板

4. 6 个 LED 灯

5. 6 个 220Ω (欧姆) 或 330Ω 的电阻

6. 若干杜邦线

🔌 第二步：搭建硬件电路

这是最关键的一步。

1. 断开电源：确保你的 Arduino 没有连接到电脑。

2. 插入 LED：将 6 个 LED 灯并排插入面包板。注意，LED 有长短脚之分：

   • 长脚：阳极（正极, +）

   • 短脚：阴极（负极, -）

   • 确保所有 LED 的短脚都朝向面包板的同一侧（例如，都朝向蓝色 GND 线）。

3. 连接 GND（接地）：

   • 将所有 6 个 LED 的短脚（负极 -） 都连接到面包板的蓝色 GND (接地) 总线上。

   • 从 Arduino 板上的任意一个 GND 引脚，拉一根杜邦线连接到面包板的这条 GND 总线上。

4. 连接电阻和引脚：

   • 对于每一个 LED，将一个 220Ω 的电阻的一端连接到 LED 的长脚（正极 +） 所在的行。

5. 将 6 个电阻的另一端，分别用杜邦线连接到 Arduino 的数字引脚 2, 3, 4, 5, 6, 和 7。

   ---

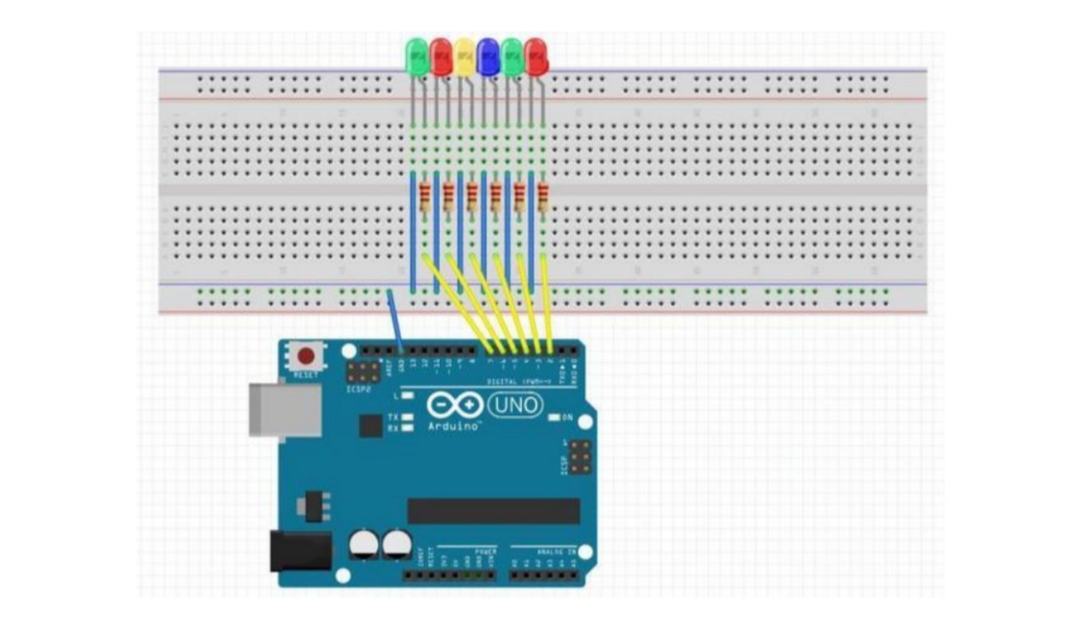

   这里我们可以先用仿真软件验证电路是否连接正确，避免直接对实物硬件直接连接时出现错误

   ---

   👨‍💻 第三步：编写代码

   打开 Arduino IDE，复制并粘贴下面的代码。

void setup() {
  for (int i = 2; i <= 7; i++) {
    pinMode(i, OUTPUT);
  }
}

void loop() {
  static bool ledState = HIGH;

  for (int i = 2; i <= 7; i++) {
    digitalWrite(i, ledState);
  }

  ledState = !ledState;

  delay(1000);
}

🚀 第四步：上传和运行！

1. 将 Arduino Uno R3通过 USB 线连接到电脑。

2. 在 Arduino IDE 中，转到 工具 (Tools) > 开发板 (Board) 并选择 "Arduino Uno"。

3. 转到 工具 (Tools) > 端口 (Port) 并选择你的 Arduino 所在的 COM 端口。

4. 点击上传按钮（向右的箭头）。

   ---

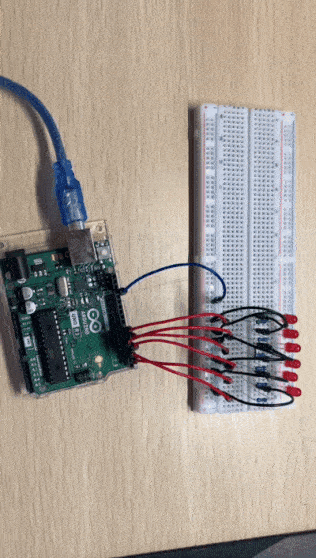

随后可以看见6个LED在闪烁

最后在结尾讲解一下个人对for循环语句的理解

for循环的作用就是告诉计算机：“请把这件事情重复做 X 次，但每次做的时候，把这个数字改一下。” 而不使用for循环语句，在这个led灯闪烁实验，代码就会变得更加冗长

不适用for循环语句，我们此次的代码将会变为

void setup() {
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
}
void loop() {
  // 点亮所有灯
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, HIGH);

  delay(1000);

  // 熄灭所有灯
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, LOW);
  digitalWrite(6, LOW);
  digitalWrite(7, LOW);

  delay(1000);
}

1，点亮6个LED灯，在 setup() 函数中就需要写6行pinMode() ，在 loop() 函数中也同样如此

在 loop() 函数中，for (int i = 2; i <= 7; i++) { digitalWrite(i, ledState); } 也是完全相同的原理——它遍历 2 到 7 号引脚，把它们的状态全部设置为 ledState 变量（HIGH 或 LOW）的值。

2，而使用for (int i = 2; i <= 7; i++)

这行代码被分成了三个部分，用分号 ; 隔开：

1. 初始化 (Initialization): int i = 2;

   • 它在循环开始前只运行一次。

   • 我们创建了一个临时的计数器变量，通常取名为 i（代表 index，索引）。

   • 我们告诉它：“你从数字 2 开始计数。”（因为我们的第一个 LED 在 2 号引脚）。

2. 条件 (Condition): i <= 7;

   • 这是循环继续运行的规则。

   • 在每次循环开始前，它都会检查：“当前的 i 是否小于或等于 7？”

   • 如果答案是“是”（true），循环体 {...} 里的代码就会被执行。

   • 如果答案是“否”（false）（例如当 i 变成 8 时），循环就会立刻停止。

3. 增量 (Increment): i++

   • 它在每次循环体 {...} 里的代码执行完毕后运行。

   • i++ 是 i = i + 1 的简写。

   • 它告诉计数器：“好了，这轮做完了，给你自己加 1。”

for 循环的“故事线”

结合起来，Arduino 运行 setup() 时，这个循环是这样执行的：

1. 第1次循环：

   • 初始化：创建一个变量 i，并设为 2。

   • 检查条件：2 是否 <= 7？是。

   • 执行代码：pinMode(i, OUTPUT); 变成了 pinMode(2, OUTPUT);。

   • 执行增量：i++，i 现在变成了 3。

2. 第2次循环：

   • (跳过初始化)

   • 检查条件：3 是否 <= 7？是。

   • 执行代码：pinMode(i, OUTPUT); 变成了 pinMode(3, OUTPUT);。

   • 执行增量：i++，i 现在变成了 4。

3. ...（依此类推）...

4. 第6次循环：

   • 检查条件：7 是否 <= 7？是。

   • 执行代码：pinMode(i, OUTPUT); 变成了 pinMode(7, OUTPUT);。

   • 执行增量：i++，i 现在变成了 8。

5. 第7次循环：

   • 检查条件：8 是否 <= 7？否。

   • 循环停止。

就这样，我们用 3 行代码，优雅地完成了 6 行（甚至 60 行）的工作!
