FreeRTOS之任务
• 空闲任务（Idle Task）是FreeRTOS调度器启动时自动创建的后台任务，具有以下特性：1.固定为0优先级(时刻都可以抢占)，仅在所有其他任务阻塞或挂起时运行。2.必要性：确保系统始终有任务可运行，防止处理器空转。3.资源占用：默认堆栈大小为（通常较小，如128字）。5.4.2 空闲任务的核心功能•自删除任务的内存释放：当任务调用 vTaskDelete(NULL) 删除自身时，其任务控
·
1.任务的基本特性
1.1 任务的定义与结构
• 每个任务是一个独立的函数，任务函数的格式为: void TaskFunction(void *pvParameters) 的原型，通常以无限循环形式运行，通过 vTaskDelay() 等函数主动释放 CPU 资源。任务由任务控制块（TCB）描述，包含栈指针、优先级、状态等信息。
• 堆栈分配:每个任务需预分配独立的栈空间(无论是静态创建还是动态创建)，例如可以在STM32中的configMINIAL_STACK_SIZE设置为128个字(即512字节)。
• 优先级范围：0(最低)至configMAX_PRIORITIES-1(最高)，优先级越高越容易抢占到CPU(数值越大优先级就越高)。
1.2 任务类型
• 动态任务：通过 xTaskCreate() 创建，由内核自动分配内存，适用于灵活性要求高的场景。
• 静态任务：使用 xTaskCreateStatic() 创建，需要手动预分配TCB和栈内存，适合资源受限系统。
2.任务状态与转换
FreeRTOS 的任务包含五种状态，需要通过调度器动态切换：
1. 运行态 (Running):当前占用CPU的任务，单核系统中同一时刻只能有一个任务处于运行态。
2. 就绪态（Ready):已准备就绪，等待调度器分配 CPU 时间。
3. 阻塞态（Blocked):等待事件（如信号量、队列消息或延时）触发，例如调用vTaskDelay(1000)延时函数，进入 1 秒阻塞，此时的任务状态会变成阻塞态。
4. 挂起态（Suspended):通过 vTaskSuspend() 显式挂起，需调用 vTaskResume() 恢复，期间任务不会参与调度。
5. 终止态/僵尸态（Deleted):任务被删除后进入终止态，由空闲任务清理资源。

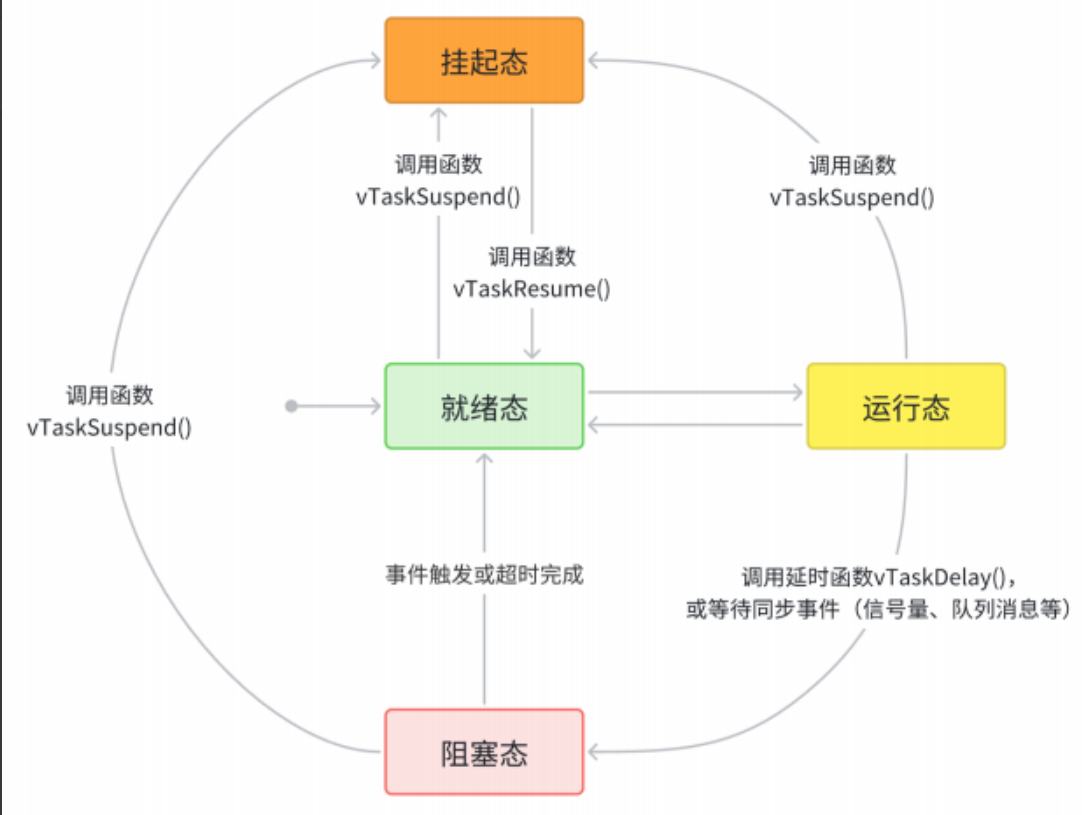

• 转换图，如下
补充:
1、仅就绪态可转变成运行态。
2、其他状态的任务想运行，必须先转变成就绪态。
3. 任务调度机制
3.1 调度概述
1. 抢占式调度
• 高优先级抢占：当高优先级任务就绪时，会立即抢占当前任务（如优先级 2 的任务抢占优先级 1 的任务）。
• 优先级继承：低优先级任务持有互斥锁时，会临时继承高优先级任务的优先级，避免优先级翻转的问题。(在互斥量那里使用，mutex)
2. 时间片轮转调度
• 同优先级任务按时间片轮流执行，每个时间片长度由 configTICK_RATE_HZ 定义(如 1ms TICK中断)。
• 示例：例如任务 A 和 B 优先级相同，各自运行 1 个时间片后会进行任务的切换。
3.2 抢占式调度的详解

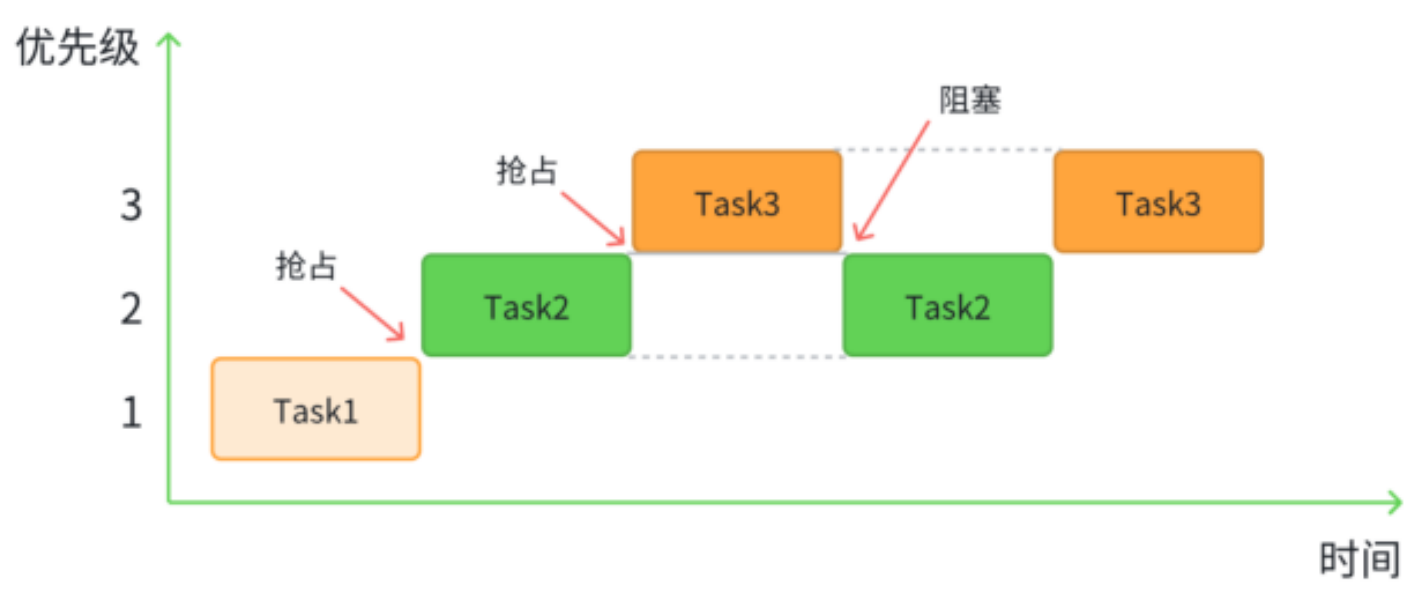

3.2.1 如图
3.2.2 运行条件:
• 依次创建三个任务：task1、task2、task3，优先级分别为1、2、3。
3.2.3 运行过程如下:
1. 当task1是第一个被创建时，然后会优先进入运行态，当task2被创建之后，也会进入就绪态时，此时，由于优先级比task1高，则会抢占task1进入运行态。
2. task3被创建并进入就绪态时，由于优先级比task2高，也会抢占task2进入运行态。
3. 此时，task3在运行过程中被阻塞了（如调用了vTaskDelay()这一类的延时函数），task3就会进入阻塞态，此时task2由就绪态转为运行态(由于task2任务优先级比task1高)。
4. task3解除了阻塞（如延时时间到），首先会由阻塞态转为就绪态，由于优先级比task2高，则会抢占task2转为运行态。
3.3 时间片轮转详解
• 任务运行固定时间片（由 configTICK_RATE_HZ 定义，如1ms的时间片）后，会自动切换至同优先级的下一个任务。

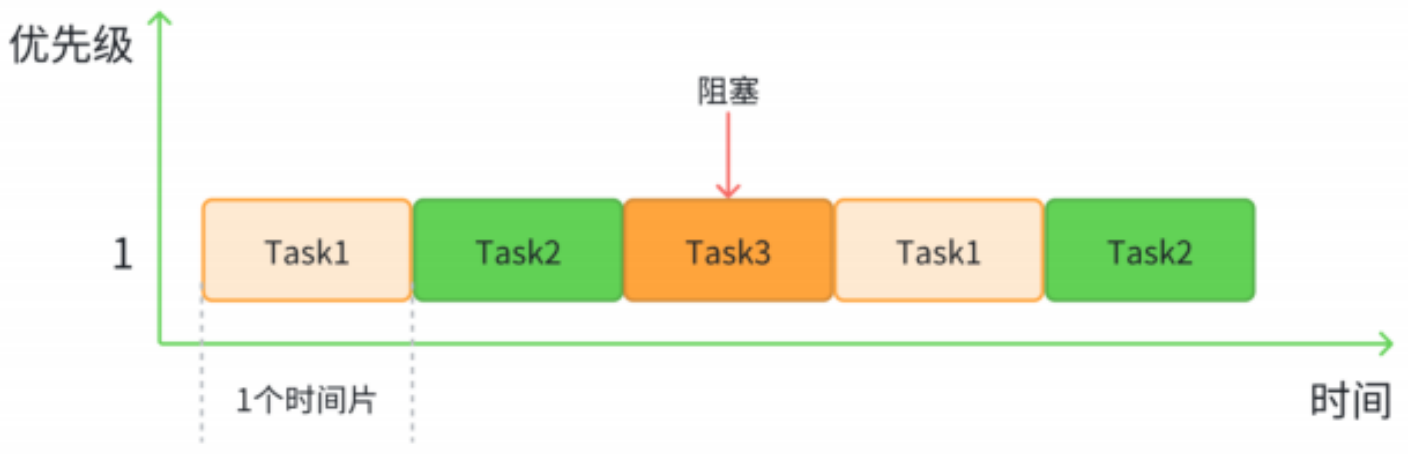

3.3.1 如图
3.3.2 运行条件
• 依次创建三个任务：task1、task2、task3，优先级均为1。
3.3.3. 运行过程
1. 当task1第一个被创建，则会优先进入运行态。然后执行完一个时间片后，转为就绪态，此时，会切换task2，task2进入运行态(由就绪态变为运行态)。
2. 当task2运行完一个时间片后，转为就绪态，此时task3进入运行态。
3. task3在运行过程中被阻塞了（如调用了vTaskDelay()函数），则会进入阻塞态，此时未用完的时间片被丢弃。(注意没有用完的时间片就不会再使用，下次执行任务Task3时，还是会按照一个时间片的时钟节拍运行。)
4. 调度器会直接调度task1进入运行态，task1运行完一个时间片后，切换至task2运行。
4. 任务创建函数
• 任务创建函数主要有两种：动态创建与静态创建。 主要有以下的区别:
• 动态创建:通过 xTaskCreate() 函数实现，任务控制块（TCB）和任务堆栈内存由 FreeRTOS 从系统堆（Heap）中自动分配，需依赖内存管理算法（如 heap_4.c ）。
• 优点：开发者无需手动管理内存，适合频繁创建/删除任务的场景。
• 缺点：可能因内存碎片导致长期运行后分配失败。
• 静态创建：通过 xTaskCreateStatic() 函数实现，开发者需预先分配 TCB 和堆栈内存（如全局数组），并通过参数传递给函数。
• 优点：内存分配在编译时完成，无需动态内存开销，适合对内存确定性要求高的系统（如汽车电子）。
• 缺点：需手动管理内存生命周期，灵活性较低。
4.1 动态创建任务(自动分配):xTaskCreat。
• 函数原型:
BaseType_t xTaskCreate(
TaskFunction_t pvTaskCode, // 任务函数指针（函数原型：void task(void *pvParams)）
const char *const pcName, // 任务名称（调试用，长度≤configMAX_TASK_NAME_LEN）
configSTACK_DEPTH_TYPE usStackDepth, // 堆栈深度（单位：字，如1024字=4KB for ARM）
void *const pvParameters, // 任务参数指针（传递给任务函数）
UBaseType_t uxPriority, // 优先级（0最低，configMAX_PRIORITIES-1最高）
TaskHandle_t *const pxCreatedTask // 任务句柄（用于后续操作如删除、挂起）
);
//此函数创建的任务会立刻进入就绪态，由任务调度器调度运行• 返回值:
• pdPASS ：任务创建成功。
• errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY ：堆内存不足，创建失败。
• 注意: 需要将宏configSUPPORT_DYNAMIC_ALLOCATION 配置为 1。
4.2 动态创建任务函数的内部实现
• 申请堆栈内存和任务控制块(TCB)内存。
• 给TCB结构体成员赋值。
• 添加新任务到就绪列表。
• 如图，任务控制块(TCB)的部分成员
typedef struct tskTaskControlBlock
{
volatile StackType_t * pxTopOfStack; /* 任务栈栈顶，必须为 TCB 的第一个成员 */
ListItem_t xStateListItem; /* 任务状态列表项 */
ListItem_t xEventListItem; /* 任务事件列表项 */
UBaseType_t uxPriority; /* 任务优先级，数值越大，优先级越大 */
StackType_t * pxStack; /* 任务栈起始地址 */
char pcTaskName[ configMAX_TASK_NAME_LEN ]; /* 任务名字 */
//…省略很多条件编译的成员
} tskTCB;
//任务栈栈顶指针，在任务切换时的任务上下文保存、任务恢复息息相关。每个任务都有属于自己的任务控制块，类似身份证。
4.3 静态(内存分配)创建任务:xTaskCreateStatic。
4.3.1 函数原型
TaskHandle_t xTaskCreateStatic(
TaskFunction_t pvTaskCode,
const char *const pcName,
uint32_t ulStackDepth,
void *const pvParameters,
UBaseType_t uxPriority,
StackType_t *const puxStackBuffer, // 用户预分配的堆栈内存
StaticTask_t *const pxTaskBuffer // 用户预分配的TCB内存
);4.3.2 返回值
• 成功：返回任务句柄。
• 失败：返回 NULL （参数错误或内存未对齐）。
4.3.3 使用流程
1. 配置宏与预分配内存
• 在 FreeRTOSConfig.h 中启用静态内存分配：
#define configSUPPORT_STATIC_ALLOCATION 1 // 启用静态内存分配
• 预分配 TCB 和堆栈内存：
StaticTask_t xTaskTCB; // 任务TCB
StackType_t xTaskStack[128]; // 任务堆栈
2. 实现空闲任务和定时器任务的函数
• 定义空闲任务内存（否则编译报错）：
//空闲任务配置
StaticTask_t idle_task_tcb;
StackType_t idle_task_stack[configMINIMAL_STACK_SIZE];
//软件定时器任务配置
StaticTask_t timer_task_tcb;
StackType_t timer_task_stack[configTIMER_TASK_STACK_DEPTH];
//空闲任务内存分配
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
StackType_t ** ppxIdleTaskStackBuffer,
configSTACK_DEPTH_TYPE * pulIdleTaskStackSize )
{
* ppxIdleTaskTCBBuffer = &idle_task_tcb;
* ppxIdleTaskStackBuffer = idle_task_stack;
* pulIdleTaskStackSize = configMINIMAL_STACK_SIZE;
}
//软件定时器内存分配
void vApplicationGetTimerTaskMemory( StaticTask_t ** ppxTimerTaskTCBBuffer,
StackType_t ** ppxTimerTaskStackBuffer,
configSTACK_DEPTH_TYPE * pulTimerTaskStackSize)
{
* ppxTimerTaskTCBBuffer = &timer_task_tcb;
* ppxTimerTaskStackBuffer = timer_task_stack;
* pulTimerTaskStackSize = configTIMER_TASK_STACK_DEPTH;
}3. 调用xTaskCreateStatic创建任务
TaskHandle_t xStaticTaskHandle = xTaskCreateStatic(
vTaskDemo, // 任务函数指针
"StaticTask", // 任务名称
1024, // 堆栈深度
NULL, // 任务参数
3, // 优先级
xTaskStack, // 预分配的堆栈地址
&xTaskTCB // 预分配的 TCB 地址
);
//返回值检查：若 xStaticTaskHandle != NULL 表示成功。4.3.4 静态创建内部实现
1. TCB结构体成员赋值。
2. 添加新任务到就绪列表。
5. 任务删除
5.1 任务删除函数
void vTaskDelete(TaskHandle_t xTaskToDelete);
//参数:xTaskToDelete ：任务句柄。若为 NULL ，删除当前任务自身（当前正在运行的任务）。
//前提:使用删除任务函数，需将宏 INCLUDE_vTaskDelete 配置为 1
//描述:
//该函数用于删除已被创建的任务，被删除的任务将从就绪态任务列表、阻塞态任务列表、挂起态任务列表。
//需要注意的是，空闲任务会负责释放被删除任务中由系统分配的内存，但是由用户在任务删除前申请的内存，则需要由用户在任务被删除前提前释放，否则将导致内存泄露5.2 行为
• 删除任务后，任务进入僵尸态，其TCB和堆栈由 空闲任务（Idle Task）自动回收。
• 若任务持有资源（如互斥锁、队列），需先手动释放，否则可能引发内存泄漏。
5.3 内部实现过程
1. 获取所要删除任务的控制块:通过传入的任务句柄，判断所需要删除哪个任务，NULL 代表删除自身。
2. 把被删除任务所在列表移除，包括：就绪、阻塞、挂起等列表。
3. 判断所需要删除的任务:如果删除任务自身，需先添加到等待删除列表，内存释放将在空闲任务执行；如果删除其他任务，释放内存，任务数量--。
4. 更新下个任务的阻塞时间:更新下一个任务的阻塞超时时间，以防被删除的任务就是下一个阻塞超时的任务。(如果当前删除的任务是正在超时列表里面的下一个超时任务，此时删除完成之后内核会更新下一个超时任务)。
5.4 什么是空闲任务
5.4.1 空闲任务的概述
• 空闲任务（Idle Task）是 FreeRTOS 调度器启动时自动创建的后台任务，具有以下特性：
1. 最低优先级:固定为 0 优先级(时刻都可以抢占)，仅在所有其他任务阻塞或挂起时运行。
2. 必要性：确保系统始终有任务可运行，防止处理器“空转”。
3. 资源占用：默认堆栈大小为 configMINIMAL_STACK_SIZE （通常较小，如 128 字）。
5.4.2 空闲任务的核心功能
• 自删除任务的内存释放：当任务调用 vTaskDelete(NULL) 删除自身时，其任务控制块
(TCB)和堆栈内存由空闲任务自动回收。
• 直接删除任务的资源处理：若任务 A 删除任务 B，则任务 B 的资源立即释放，无需空
闲任务介入。
6. 任务的挂起与恢复
6.1 函数介绍
6.1.1 vTaskSuspend() - 任务挂起函数
void vTaskSuspend() - 任务挂起函数
功能：将指定任务置为挂起态，该任务将不再参与调度，直到被显式恢复。
参数xTaskToSuspend ：目标任务的句柄（传 NULL 表示挂起自身）。
源码行为：
从就绪/阻塞列表中移除任务，并插入挂起列表 xSuspendedTaskList 。
若挂起自身，立即触发上下文切换 portYIELD_WITHIN_API() 。
配置依赖：需在FreeRTOSConfig.h 中启用宏 INCLUDE_vTaskSuspend=1 。6.1.2 vTaskResume() - 任务恢复函数
void vTaskResume() - 任务恢复函数
功能：将挂起的任务恢复到就绪态。
参数：xTaskToResume ：目标任务的句柄。
限制：仅能恢复通过 vTaskSuspend() 挂起的任务，不支持恢复因事件阻塞的任务。
无返回值：直接修改任务状态至就绪列表。6.1.3 xTaskResumeFromISR() - 中断中任务恢复函数
xTaskResumeFromISR() - 中断中任务恢复函数
功能：在中断服务程序（ISR）中恢复挂起的任务。
参数：xTaskToResume:目标任务的句柄。
返回值：
pdTRUE ：恢复的任务优先级≥当前任务，需调用 portYIELD_FROM_ISR() 触发上下文切换。
pdFALSE ：恢复的任务优先级较低，无需立即切换。
配置依赖：需启用宏 INCLUDE_xTaskResumeFromISR=1 。
注意：
NVIC中断优先级分组需设置为分组4；
中断服务程序中要调用freeRTOS的API函数则中断优先级不能高于FreeRTOS所管理的最高优先级(只能在这个范围内5-15)6.2 注意
6.2.1 非嵌套性
• 无论调用多少次 vTaskSuspend() 挂起任务，只需调用一次 vTaskResume() 即可恢复。
6.2.2 中断安全性
• 挂起限制：禁止在 ISR 中调用 vTaskSuspend() ，否则会导致程序异常。
• 恢复操作：在 ISR 中恢复任务时，必须处理返回值并决定是否触发上下文切换。
7. 实验
7.1 实验一
1. 动态创建三个任务：task1、task2、task3，三个任务作用如下：
task1：以1000ms频率闪烁LED1；
task2：以500ms频率闪烁LED2；
task3：检测按键
2. task2创建后即自我删除；
3. 检测到按键1按下，则删除task1任务。7.1.1 代码
#include "FreeRTOS.h"
#include "task.h"
#include "led.h"
#include "freertos_test.h"
#include "key.h"
TaskHandle_t task1_handle; /* 任务句柄 */
TaskHandle_t task2_handle; /* 任务句柄 */
TaskHandle_t task3_handle; /* 任务句柄 */
void task1(void *pvParameters)
{
printf("task1创建成功，准备运行...\r\n");
while(1)
{
led1_on();
vTaskDelay(1000);
led1_off();
vTaskDelay(1000);
}
}
void task2(void *pvParameters)
{
printf("task2创建成功，准备自我删除...\r\n");
vTaskDelete(NULL);
while(1)
{
led2_on();
vTaskDelay(500);
led2_off();
vTaskDelay(500);
}
}
void task3(void *pvParameters)
{
printf("task3创建成功，检测按键...\r\n");
uint8_t key_num = 0;
while(1)
{
key_num = key_scan();
if(key_num == 1){
if(task1_handle != NULL){
printf("task1被删除\r\n");
vTaskDelete(task1_handle);//led的亮灭取决于最后的状态。
task1_handle = NULL;
}
}
vTaskDelay(10);
}
}
void freertos_test(void)
{
xTaskCreate(task1, /* 任务函数 */
"task1", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task1_handle); /* 任务句柄 */
xTaskCreate(task2, /* 任务函数 */
"task2", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task2_handle); /* 任务句柄 */
xTaskCreate(task3, /* 任务函数 */
"task3", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task3_handle); /* 任务句柄 */
}
7.2 实验二
7.2.1 使用静态任务创建方法完成小实验1
#include "FreeRTOS.h"
#include "task.h"
#include "led.h"
#include "freertos_test.h"
#include "key.h"
//定义静态创建任务函数要预分配的TCB和堆栈空间
TaskHandle_t task1_handle; /* 任务句柄 */
StackType_t task1_Stack[configMINIMAL_STACK_SIZE];
StaticTask_t task1_TCB;
TaskHandle_t task2_handle; /* 任务句柄 */
StackType_t task2_Stack[configMINIMAL_STACK_SIZE];
StaticTask_t task2_TCB;
TaskHandle_t task3_handle; /* 任务句柄 */
StackType_t task3_Stack[configMINIMAL_STACK_SIZE];
StaticTask_t task3_TCB;
//定义空闲任务需要的空间
StaticTask_t idle_task_tcb;
StackType_t idle_task_stack[configMINIMAL_STACK_SIZE];
//实验空闲任务
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
StackType_t ** ppxIdleTaskStackBuffer,
configSTACK_DEPTH_TYPE * puxIdleTaskStackSize )
{
*ppxIdleTaskTCBBuffer = &idle_task_tcb;
*ppxIdleTaskStackBuffer = idle_task_stack;
*puxIdleTaskStackSize = configMINIMAL_STACK_SIZE;
}
//定义空闲任务需要的空间
StaticTask_t timer_task_tcb;
StackType_t timer_task_stack[configTIMER_TASK_STACK_DEPTH];
//实现定时器任务
void vApplicationGetTimerTaskMemory( StaticTask_t ** ppxTimerTaskTCBBuffer,
StackType_t ** ppxTimerTaskStackBuffer,
configSTACK_DEPTH_TYPE * puxTimerTaskStackSize )
{
* ppxTimerTaskTCBBuffer = &timer_task_tcb;
* ppxTimerTaskStackBuffer = timer_task_stack;
* puxTimerTaskStackSize = configTIMER_TASK_STACK_DEPTH;
}
void task1(void *pvParameters)
{
printf("task1创建成功，准备运行...\r\n");
while(1)
{
led1_on();
vTaskDelay(1000);
led1_off();
vTaskDelay(1000);
}
}
void task2(void *pvParameters)
{
printf("task2创建成功，准备自我删除...\r\n");
vTaskDelete(NULL);
while(1)
{
led2_on();
vTaskDelay(500);
led2_off();
vTaskDelay(500);
}
}
void task3(void *pvParameters)
{
printf("task3创建成功，检测按键...\r\n");
uint8_t key_num = 0;
while(1)
{
key_num = key_scan();
if(key_num == 1){
if(task1_handle != NULL){
printf("task1在用静态创建任务的函数中被删除\r\n");
vTaskDelete(task1_handle);//led的亮灭取决于最后的状态。
task1_handle = NULL;
}
}
vTaskDelay(10);
}
}
void freertos_test(void)
{
printf("使用静态创建任务的方法\r\n");
task1_handle = xTaskCreateStatic(task1, /* 任务函数 */
"task1", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
task1_Stack, /* 堆栈空间 */
&task1_TCB); /* TCB */
task2_handle = xTaskCreateStatic(task2, /* 任务函数 */
"task2", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
task2_Stack, /* 堆栈空间 */
&task2_TCB); /* TCB */
task3_handle = xTaskCreateStatic(task3, /* 任务函数 */
"task3", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
task3_Stack, /* 堆栈空间 */
&task3_TCB); /* TCB */
}
7.3 实验三
7.3.1 描述
基于实验一，实现以下功能：
1. 按下按键1，挂起task1。
2. 按下按键2，在任务中恢复task1。
7.3.2 代码
#include "FreeRTOS.h"
#include "task.h"
#include "led.h"
#include "freertos_test.h"
#include "key.h"
TaskHandle_t task1_handle; /* 任务句柄 */
TaskHandle_t task2_handle; /* 任务句柄 */
TaskHandle_t task3_handle; /* 任务句柄 */
void task1(void *pvParameters)
{
printf("task1创建成功，准备运行...\r\n");
while(1)
{
led1_on();
vTaskDelay(1000);
led1_off();
vTaskDelay(1000);
}
}
void task2(void *pvParameters)
{
printf("task2创建成功，准备自我删除...\r\n");
vTaskDelete(NULL);
while(1)
{
led2_on();
vTaskDelay(500);
led2_off();
vTaskDelay(500);
}
}
void task3(void *pvParameters)
{
printf("task3创建成功，检测按键...\r\n");
uint8_t key_num = 0;
while(1)
{
key_num = key_scan();
if(key_num == 1){
printf("按下了按键1，此时任务一被挂起\r\n");
vTaskSuspend(task1_handle);
}else if(key_num == 2){
printf("按下了按键2，此时任务一被恢复\r\n");
vTaskResume(task1_handle);
}
vTaskDelay(10);
}
}
void freertos_test(void)
{
xTaskCreate(task1, /* 任务函数 */
"task1", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task1_handle); /* 任务句柄 */
xTaskCreate(task2, /* 任务函数 */
"task2", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task2_handle); /* 任务句柄 */
xTaskCreate(task3, /* 任务函数 */
"task3", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task3_handle); /* 任务句柄 */
}
7.4 实验四
7.4.1 描述
基于小实验1，实现以下功能：
1. 按下按键1，挂起task1；
2. 按下按键2，在中断中恢复task1；
7.4.2 代码
#include "key.h"
#include "delay.h"
#include "FreeRTOS.h"
#include "task.h"
extern TaskHandle_t task1_handle;
//初始化GPIO
void key_init(void)
{
GPIO_InitTypeDef gpio_initstruct;
//打开时钟
__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟
//调用GPIO初始化函数
gpio_initstruct.Pin = GPIO_PIN_0; // 两个KEY对应的引脚
gpio_initstruct.Mode = GPIO_MODE_INPUT; // 输入
gpio_initstruct.Pull = GPIO_PULLUP; // 上拉
gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH; // 高速
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
gpio_initstruct.Pin = GPIO_PIN_1;
gpio_initstruct.Mode = GPIO_MODE_IT_FALLING;
gpio_initstruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
HAL_NVIC_SetPriority(EXTI1_IRQn, 6, 0); // 设置EXTI0中断线的优先级，并且中断优先级不能高于FreeRTOS管理的范围 5-15
HAL_NVIC_EnableIRQ(EXTI1_IRQn); // 使能中断
}
//按键扫描函数
uint8_t key_scan(void)
{
//检测按键是否按下
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
{
//消抖
delay_ms(10);
//再次判断按键是否按下
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
{
//如果确实是按下的状态，等待按键松开
while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET);
//返回按键值
return 1;
}
}
// //检测按键是否按下
// if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET)
// {
// //消抖
// delay_ms(10);
// //再次判断按键是否按下
// if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET)
// {
// //如果确实是按下的状态，等待按键松开
// while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET);
// //返回按键值
// return 2;
// }
// }
//返回默认值
return 0;
}
void EXTI1_IRQHandler(){
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_1);
}
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
if(GPIO_Pin == GPIO_PIN_1){
BaseType_t ret = xTaskResumeFromISR(task1_handle);
if(ret == pdTRUE){
portYIELD_FROM_ISR(pdTRUE);
}
}
/*delay_ms(20);//说白了现在是在数数，不是真正的"延时了"
BaseType_t ret;
if (GPIO_Pin == GPIO_PIN_1)
{
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET){
printf("在中断中恢复task1\r\n");
ret = xTaskResumeFromISR(task1_handle);
if(ret == pdTRUE){
portYIELD_FROM_ISR(ret);
}
}
}*/
}
#include "FreeRTOS.h"
#include "task.h"
#include "led.h"
#include "freertos_test.h"
#include "key.h"
TaskHandle_t task1_handle; /* 任务句柄 */
TaskHandle_t task2_handle; /* 任务句柄 */
TaskHandle_t task3_handle; /* 任务句柄 */
void task1(void *pvParameters)
{
printf("task1创建成功，准备运行...\r\n");
while(1)
{
led1_on();
vTaskDelay(1000);
led1_off();
vTaskDelay(1000);
}
}
void task2(void *pvParameters)
{
printf("task2创建成功，准备自我删除...\r\n");
vTaskDelete(NULL);
while(1)
{
led2_on();
vTaskDelay(500);
led2_off();
vTaskDelay(500);
}
}
void task3(void *pvParameters)
{
printf("task3创建成功，检测按键...\r\n");
uint8_t key_num = 0;
while(1)
{
key_num = key_scan();
if(key_num == 1){
printf("按下了按键1，此时任务一被挂起\r\n");
vTaskSuspend(task1_handle);
}
vTaskDelay(10);
}
}
void freertos_test(void)
{
xTaskCreate(task1, /* 任务函数 */
"task1", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task1_handle); /* 任务句柄 */
xTaskCreate(task2, /* 任务函数 */
"task2", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task2_handle); /* 任务句柄 */
xTaskCreate(task3, /* 任务函数 */
"task3", /* 任务名称 */
128, /* 任务堆栈大小 */
NULL, /* 传入给任务函数的参数 */
1, /* 任务优先级 */
&task3_handle); /* 任务句柄 */
}
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
9
0- 0
已为社区贡献1条内容
所有评论(0)
