STM32WB55--＞任务调度器--＞ (1)调度器管理源码解析

STM32WB55任务调度器管理【初始化、运行】

嵌入式Q

1266人浏览 · 2025-10-27 17:33:23

嵌入式Q · 2025-10-27 17:33:23 发布

【源代码附在最后，其中如有涉及到的其他函数实现过程，会在后面发布专门的篇章进行解析】

STM32WB55任务调度器，是通过定义不同的uint32类型变量，协同进行任务管理。

（1）这32bit，1个bit代表1个任务，因此可将每个变量当作列表去理解（这些列表并不是真正意义上完整的列表，只是当作列表在使用）

【后续源码讲解过程，这些变量也将按照列表的说法展开】

（2）该任务调度器具备优先级，每个优先级下最多有32个任务

第一层优先级是优先级任务列表，第二层是同优先级任务列表中不同任务的ID（即所占bit位置，位置越高，优先级越高）

（3）同优先级下的任务按照任务注册时给的ID号顺序执行，ID号越高代表该任务在同级优先级任务列表下的执行优先级越高

注：建议使用枚举类型参数给分配ID号，避免任务注册时被覆盖

一、初始化

/**
 * @brief  This function initializes the sequencer resources.
 *
 * @note   It shall not be called from an ISR.
 *
 */
void UTIL_SEQ_Init( void );

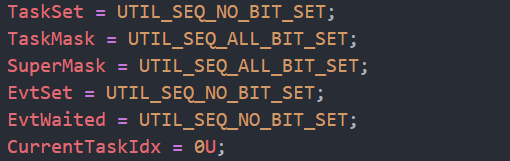

1.相关参数初始化

（1）任务激活状态【任务激活列表】初始化为0（当某个任务激活时，根据ID号将对应的bit置1）

eg.TasdSet初始状态为0，当激活一个ID号为1的任务时，TaskSet被修改为1

（2）任务运行状态【运行态任务列表】初始化为~0U，即32bit全部初始化为1【对应bit为1说明该任务为运行态，为0说明该任务被挂起】

（3）任务阻塞状态【阻塞态任务列表】初始化为~0U，即32bit全部初始化为1【对应bit为1说明该任务未阻塞，为0说明该任务被阻塞】（此处的阻塞并不一定是真的阻塞，当不想某个任务被调度器安排执行时也可将对应bit置1，调度器会忽略该任务）

（4）事件等待完成标志【事件等待完成列表】初始化为0（当某个任务获取到等待的事件时，该任务对应的bit位置1）【等待结束】

（5）事件等待标志【事件等待列表】初始化位0（当某个任务等待事件时，该任务对应的bit位置1）【等待过程】

（6）当前执行的任务ID初始化为0

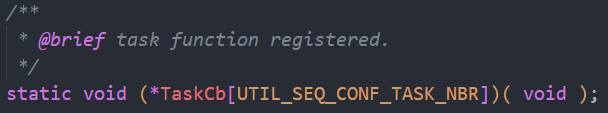

2.将后期存储具体任务的函数指针数组TaskCb所有元素初始化为0

该函数指针数组原型声明如下

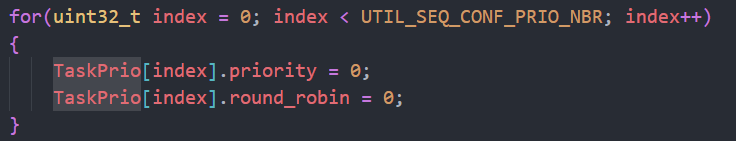

3.将当前所有的优先级任务列表初始化

（1）每个优先级任务列表包含的所有任务激活状态初始化为0，即未激活（TaskPrio数组下标数字越小，该任务列表所代表的优先级越高）

（2）每个优先级任务列表的所有任务运行状态初始化为0（0表示对应任务已运行，1表示对应任务未运行）

4.该函数接口未实现，无实际意义，可忽略

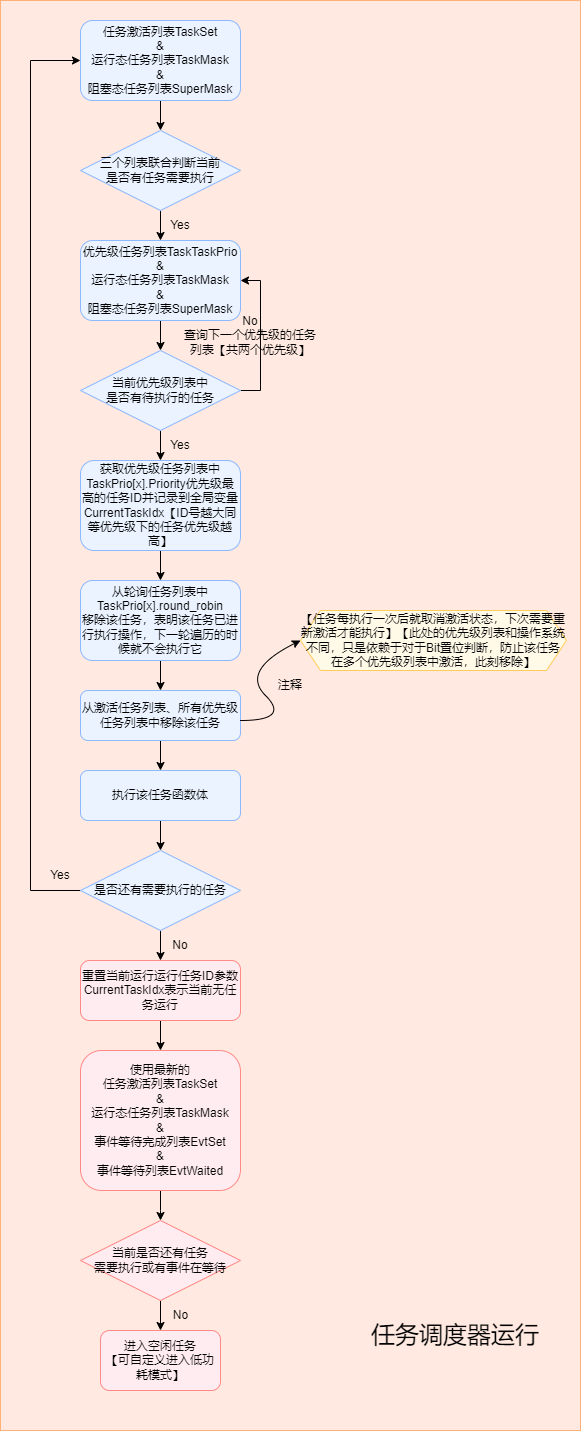

二、运行

/**
 * @brief This function requests the sequencer to execute all pending tasks using round robin mechanism.
 *        When no task are pending, it calls UTIL_SEQ_Idle();
 *        This function should be called in a while loop in the application
 *
 * @param Mask_bm list of task (bit mapping) that is be kept in the sequencer list.
 *
 * @note  It shall not be called from an ISR.
 * @note  The construction of the task must take into account the fact that there is no counting / protection
 *        on the activation of the task. Thus, when the task is running, it must perform all the operations
 *        in progress programmed before its call or manage a reprogramming of the task.
 *
 */
void UTIL_SEQ_Run( UTIL_SEQ_bm_t Mask_bm );

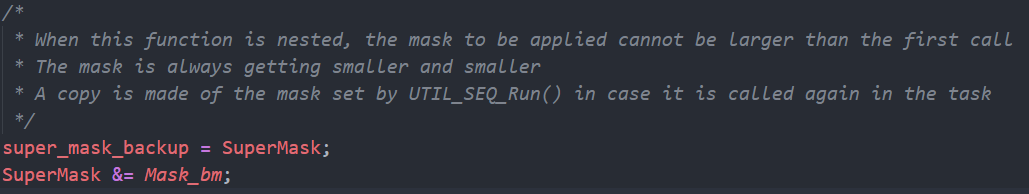

1.备份阻塞任务列表信息，将传递的最新阻塞态任务列表Mask_bm和当前阻塞态任务列表SuperMask按位与，获取到最新需要执行的任务列表【具体某个任务是否执行，还取决于该任务的其它状态标记】

（1）任务在执行过程中，如果已经执行过的任务就绪，但当前优先级列表任务还未执行结束，那么已经就绪的任务不会执行，直至本轮任务全部执行结束，才会重头开始执行【不存在抢占式调度】。

（2）此处的按位与，在官方例程的框架中主要作用体现在任务调度器运行的嵌套，当任务运行过程中有一个任务需要等待事件时，任务调度器就会停在该位置死等，直到事件获取为止。同时开启新一轮的任务调度器：

1）继续执行后续任务，直至事件获取结束，结束当前新一轮调度器，回到上一次开启的调度器。

2）如果在新一轮调度器执行完成后，事件还未获取，那么此时的调度器依然会执行，但是屏蔽掉了等待事件的任务ID，即在阻塞列表中进行了标记，在该调度器执行过程中所有该ID位置所标识的任务均不会执行，这是当前调度器的一个缺陷。

2.根据任务激活列表（TaskSet）、运行态任务列表（TaskMask）、阻塞态任务列表（SuperMask），三者按位与，结合是否有事件需要等待（以及等待的状态），判断是否有任务需要运行

2.1有任务需要运行【有可执行的任务，且无等待事件（或等待事件还未完成）】

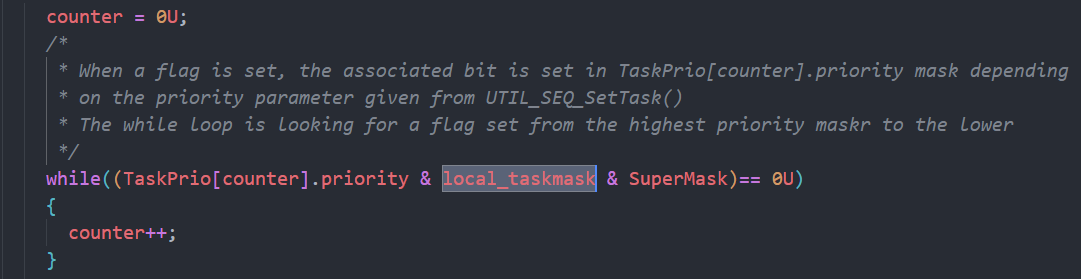

（1）清空计数值count，进一步确定当前需要执行的最高优先级任务列表，并记录该优先级任务列表位置count

（2）获取到当前需要执行的任务列表

（3）如果当前的优先级任务列表中任务均未执行，则将当前优先级任务列表所有任务的运行状态标记为未运行

（4）获取当前要执行的最新任务列表中，优先级最高的任务ID，即最大ID

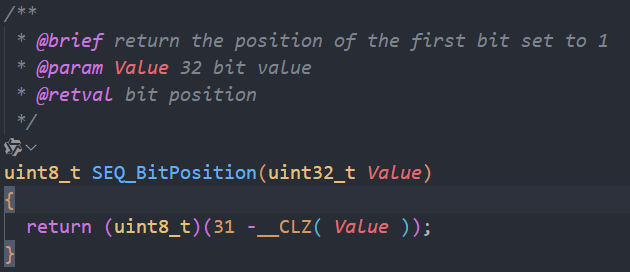

注：最大ID获取方式为从高位向低位判断有多少个bit为0，即可得到当前任务列表中最高优先级任务ID，SEQ_BitPosition函数实现如下

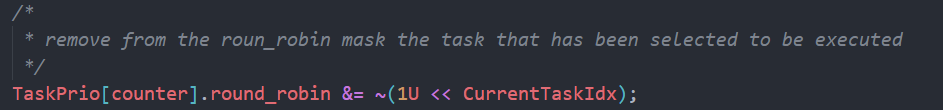

（5）将当前优先级任务列表中准备执行的任务状态修改为已运行

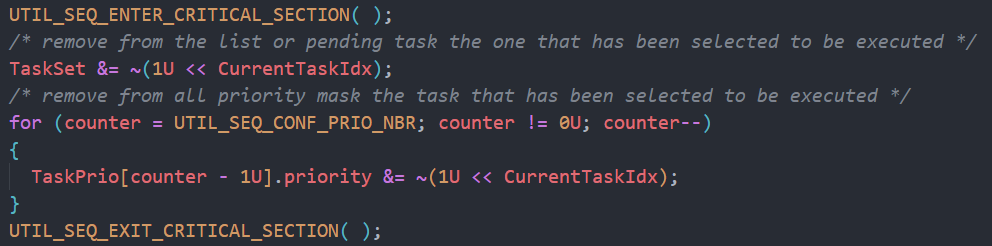

（6）代码在临界段内，将准备执行的任务从激活任务列表TaskSet和所有优先级任务列表TaskPrio[counter].priority移除

注：TaskSet在对应任务执行完成后，相对应的bit就会置0，标识该任务未激活，此处对于整个调度器框架而言具有非常的意义：

1）当多个优先级任务列表同一个任务激活时【既一个任务在不同的优先级列表中激活】，只能执行最高优先级列表的任务，其余该位置任务被从相关任务列表移除

2）理论上每个优先级任务列表都能最多有32个任务，但后面篇章讲到任务注册时，就会发现该调度器框架真正能注册的任务数量就是32个，其余列表最终都是为了这个注册任务的函数指针数组所服务

（7）执行该任务所关联的函数

（8）修改相关任务列表（临时列表），并从2开始继续执行，直至无任务需要执行

3.当前运行任务ID置为默认，下面的函数体没有实现，可忽略

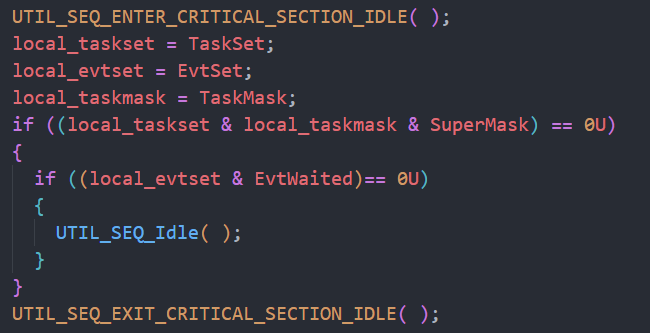

4.低功耗状态进入临界段，修改相关临时参数，无任务需要执行且无等待事件（或等待事件还未获取）则进入低功耗模式

【该程序框架低功耗进入临界段依然是普通方式进入临界段，进入低功耗模式函数未真正实现，可忽略】

5.阻塞态任务列表恢复当前调度器运行前的状态

至此，任务调度器的初始化和运行相关源码解析结束。

【如有理解有误地方，欢迎指正，勿喷】

【内容对你有帮助的话，点个关注吧～你的支持是我更新的动力！】

/* 调度器初始化 */
void UTIL_SEQ_Init( void )
{
  TaskSet = UTIL_SEQ_NO_BIT_SET;
  TaskMask = UTIL_SEQ_ALL_BIT_SET;
  SuperMask = UTIL_SEQ_ALL_BIT_SET;
  EvtSet = UTIL_SEQ_NO_BIT_SET;
  EvtWaited = UTIL_SEQ_NO_BIT_SET;
  CurrentTaskIdx = 0U;
  (void)UTIL_SEQ_MEMSET8((uint8_t *)TaskCb, 0, sizeof(TaskCb));
  for(uint32_t index = 0; index < UTIL_SEQ_CONF_PRIO_NBR; index++)
  {
      TaskPrio[index].priority = 0;
      TaskPrio[index].round_robin = 0;
  }
  UTIL_SEQ_INIT_CRITICAL_SECTION( );
}

/* 调度器运行 */
void UTIL_SEQ_Run( UTIL_SEQ_bm_t Mask_bm )
{
  uint32_t counter;
  UTIL_SEQ_bm_t current_task_set;
  UTIL_SEQ_bm_t super_mask_backup;
  UTIL_SEQ_bm_t local_taskset;
  UTIL_SEQ_bm_t local_evtset;
  UTIL_SEQ_bm_t local_taskmask;
  UTIL_SEQ_bm_t local_evtwaited;

  /*
   * When this function is nested, the mask to be applied cannot be larger than the first call
   * The mask is always getting smaller and smaller
   * A copy is made of the mask set by UTIL_SEQ_Run() in case it is called again in the task
   */
  super_mask_backup = SuperMask;
  SuperMask &= Mask_bm;

  /*
   * There are two independent mask to check:
   * TaskMask that comes from UTIL_SEQ_PauseTask() / UTIL_SEQ_ResumeTask
   * SuperMask that comes from UTIL_SEQ_Run
   * If the waited event is there, exit from  UTIL_SEQ_Run() to return to the
   * waiting task
   */
  local_taskset = TaskSet;
  local_evtset = EvtSet;
  local_taskmask = TaskMask;
  local_evtwaited =  EvtWaited;
  while(((local_taskset & local_taskmask & SuperMask) != 0U) && ((local_evtset & local_evtwaited)==0U))
  {
    counter = 0U;
    /*
     * When a flag is set, the associated bit is set in TaskPrio[counter].priority mask depending
     * on the priority parameter given from UTIL_SEQ_SetTask()
     * The while loop is looking for a flag set from the highest priority maskr to the lower
     */
    while((TaskPrio[counter].priority & local_taskmask & SuperMask)== 0U)
    {
      counter++;
    }

    current_task_set = TaskPrio[counter].priority & local_taskmask & SuperMask;

    /*
     * The round_robin register is a mask of allowed flags to be evaluated.
     * The concept is to make sure that on each round on UTIL_SEQ_Run(), if two same flags are always set,
     * the sequencer does not run always only the first one.
     * When a task has been executed, The flag is removed from the round_robin mask.
     * If on the next UTIL_SEQ_RUN(), the two same flags are set again, the round_robin mask will mask out the first flag
     * so that the second one can be executed.
     * Note that the first flag is not removed from the list of pending task but just masked by the round_robin mask
     *
     * In the check below, the round_robin mask is reinitialize in case all pending tasks haven been executed at least once
     */
    if ((TaskPrio[counter].round_robin & current_task_set) == 0U)
    {
      TaskPrio[counter].round_robin = UTIL_SEQ_ALL_BIT_SET;
    }

  /*
   * Read the flag index of the task to be executed
	 * Once the index is read, the associated task will be executed even though a higher priority stack is requested
	 * before task execution.
	 */
    CurrentTaskIdx = (SEQ_BitPosition(current_task_set & TaskPrio[counter].round_robin));

    /*
     * remove from the roun_robin mask the task that has been selected to be executed
     */
    TaskPrio[counter].round_robin &= ~(1U << CurrentTaskIdx);

    UTIL_SEQ_ENTER_CRITICAL_SECTION( );
    /* remove from the list or pending task the one that has been selected to be executed */
    TaskSet &= ~(1U << CurrentTaskIdx);
    /* remove from all priority mask the task that has been selected to be executed */
    for (counter = UTIL_SEQ_CONF_PRIO_NBR; counter != 0U; counter--)
    {
      TaskPrio[counter - 1U].priority &= ~(1U << CurrentTaskIdx);
    }
    UTIL_SEQ_EXIT_CRITICAL_SECTION( );

    /* Execute the task */
    TaskCb[CurrentTaskIdx]( );
    /* 每执行一个任务喂狗一次 */
    //HAL_IWDG_Refresh(&hiwdg);

    local_taskset = TaskSet;
    local_evtset = EvtSet;
    local_taskmask = TaskMask;
    local_evtwaited = EvtWaited;
  }

  /* the set of CurrentTaskIdx to no task running allows to call WaitEvt in the Pre/Post ilde context */
  CurrentTaskIdx = UTIL_SEQ_NOTASKRUNNING;
  UTIL_SEQ_PreIdle( );

  UTIL_SEQ_ENTER_CRITICAL_SECTION_IDLE( );
  local_taskset = TaskSet;
  local_evtset = EvtSet;
  local_taskmask = TaskMask;
  if ((local_taskset & local_taskmask & SuperMask) == 0U)
  {
    if ((local_evtset & EvtWaited)== 0U)
    {
      UTIL_SEQ_Idle( );
    }
  }
  UTIL_SEQ_EXIT_CRITICAL_SECTION_IDLE( );

  UTIL_SEQ_PostIdle( );

  /* restore the mask from UTIL_SEQ_Run() */
  SuperMask = super_mask_backup;

  return;
}
