传统AC-DC电源=整流桥+高压电容+电感+PWM IC+光耦+...，哪怕只做3.3V/30mA，也至少十几颗器件。KP3310把整套电路压进一颗8脚芯片：无需电感、无需高压电解、无需辅助绕组，直接85~305V交流进，5V/3.3V/2.7V稳压出。对于“藏”在86盒里的智能墙壁开关、调光器、插座计量器来说，它就是“隐形”供电引擎。

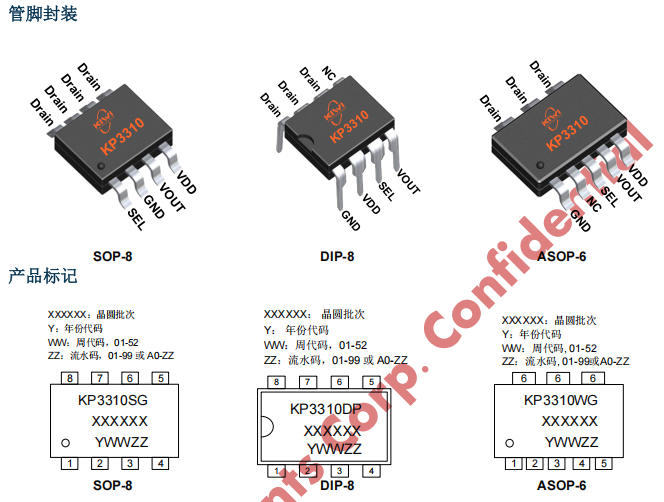

芯片速写：KP3310WG/SG/DP 谁是谁？

订货型号	封装	输出电压	引脚兼容	特点
KP3310WGA	SOP-8	3.3V（默认）	工业标准	最适合贴片批量
KP3310SGA	SOP-8	3.3V（默认）	同WGA	湿敏等级3，适合回流焊
KP3310DP	DIP-8	3.3V（默认）	插件通孔	手工/波峰焊，维修友好

三档电压可通过 SEL 脚 一键切换：

• 悬空 → 3.3V

• 接地 → 2.7V

• 100kΩ 到地 → 5V
  无需外部分压器，一颗电阻搞定。

方案亮点：把“麻烦”全部省掉

① 无电感

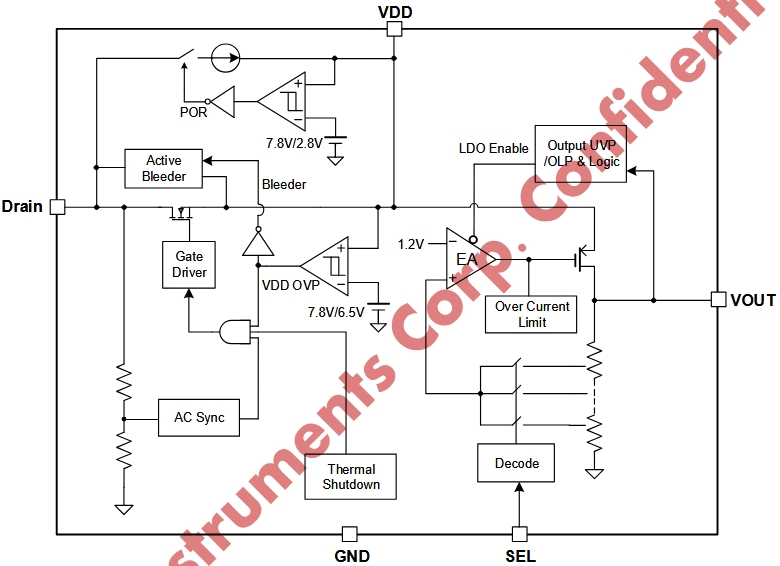

    采用“离线线性稳压”架构，通过 AC 同步检测+能量包控制 把交流能量“切碎”后直送 LDO，无需储能电感。


② 无高压电解

    VDD 只挂 1µF 陶瓷电容即可，寿命=MLCC寿命>5000h@105℃，彻底解决电解干枯难题。


③ 超小体积

    典型应用面积 <1 cm²，可塞进任何 86 盒、暗盒、灯头、导轨壳体。


④ 超低待机

    芯片工作电流 1.4mA，整机待机 <20mW（含后级 MCU），轻松过 ErP/DOE 6。


⑤ 全保护

    输出短路、欠压、过载、过温、雷击浪涌 全部自恢复，无需保险丝。

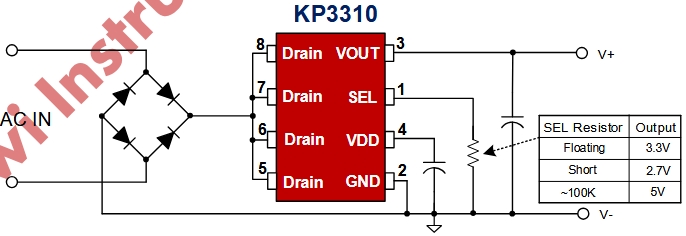

典型应用：单火线取电的“墙壁开关”范本

• 限流电阻 负责把交流电流“压”到芯片可承受的 10mA 包络

• VOUT 直接给无线模组供电，纹波 <50mV

• VDD 电容 在交流过零期间维持芯片工作

• SEL 脚 一键切换 5V/3.3V/2.7V，兼容各种 MCU 和继电器

实测：86盒内温升 45℃，无线模组连续收发，VOUT 跌落 <3%，满足单火线智能开关“零闪烁”要求。

调光器“偷电”也轻松

传统调光器采用可控硅切相，导通角小、母线电压低，普通 DC-DC 无法启动。
KP3310 通过 AC 同步检测电路，只在电压 50V 以下才打开 MOSFET 充电，完美避开高压尖峰，导通角 5% 仍能稳定输出 3.3V/20mA，为触摸 MCU、指示灯、无线模组供电。

PCB 布局 4 条铁律

1. 限流电阻靠近 Drain 脚，走线宽度 ≥0.5mm，避免高压打火

2. VDD 电容接地脚与芯片 GND 相邻 <2mm，降低 ESR 噪声

3. VOUT 取样点放在输出电容正端，远离高压走线

4. SEL 电阻靠近芯片，若用跳线，需加 1nF 电容到地防 ESD

常见疑问速答

Q1. 真的不需要电解吗？

→ 只要负载电流 ≤30mA，VDD 1µF 陶瓷足够；>30mA 可并 4.7µF，仍无需电解。

Q2. 雷击浪涌能抗多少？

→ 内置 650V MOSFET，通过 2kV 差模浪涌测试，无需外置压敏电阻。

Q3. 输出短路会炸吗？
→ 138mA 限流 + 12.5% UVP + 640ms 自恢复，短路无限重启，芯片表面温升 <20℃。
