AD620仪表放大器

好的,下面我会用小白也能听懂的方式,带你全面了解这份数据手册中关于 AD620 仪表放大器 的全部内容。


🧠 一、AD620 是什么?

AD620 是一种仪表放大器(Instrumentation Amplifier),由美国模拟器件公司(Analog Devices)生产。
简单来说,它是一种专门用来放大非常微弱信号的芯片,比如:

  • 电子秤(称重传感器输出只有几毫伏)
  • 心电图(人体电信号非常微弱)
  • 压力传感器、温度传感器等。

它的优点是:
👉 噪声小、功耗低、精度高、体积小、使用简单。


⚙️ 二、主要特性(来自第1页)

特性 含义(通俗解释)
增益范围 1~10,000 可以把信号放大 1 到 10,000 倍,只要接一个电阻就能设置。
供电范围 ±2.3V~±18V 既能用双电源(正负电压),也能单电源工作,非常灵活。
低功耗(最大1.3mA) 很省电,适合电池供电设备。
高精度 输入误差低至 50μV,温漂只有 0.6μV/℃。
低噪声 输入噪声仅 9nV/√Hz,非常干净。
高共模抑制比(100dB) 能很好地抑制两输入端共同的干扰信号。
封装小巧 8脚封装(DIP 或 SOIC),使用方便。

👉 结论:AD620 就是一个小巧、省电、精确、噪声极低的信号放大器。


🧩 三、内部原理(第12页)

手册中第36图显示了 AD620 的内部结构图
内部其实由三个运算放大器(op amp)组成(经典的“三运放仪表放大器结构”):

  1. 前两个放大器放大差分信号;
  2. 第三个放大器把差分信号转成单端输出;
  3. 通过外接一个电阻 RG 控制整体增益。

增益计算公式:
[
G = 1 + \frac{49.4kΩ}{R_G}
]

👉 举例:

  • 若不接电阻(RG 断开) → 增益 = 1;
  • 若接 4.99kΩ → 增益 ≈ 10;
  • 若接 499Ω → 增益 ≈ 100。

🧮 四、性能指标(第3~4页)

参数 典型值 说明
输入偏置电流 1nA 输入端几乎不“吃电流”,不会影响传感器信号。
输入噪声 9nV/√Hz 表示非常低的噪声。
增益误差 0.1% 放大倍数非常精确。
共模抑制比(CMRR) ≥100dB 能很好地消除干扰。
带宽 120kHz(G=100) 放大信号后仍能保持高频响应。
静态电流 1.3mA 非常省电。
工作温度 -40℃ ~ +85℃ 工业环境可用。

💡 五、典型应用电路(第13~15页)

1️⃣ 称重传感器桥式放大

  • 将传感器的毫伏级信号放大到几伏。
  • 用于电子秤、压力传感器等。
  • 增益通常设置为 100。

2️⃣ 血压/心电信号采集(第14页)

  • 能直接放大人体微弱的电信号(几微伏级)。
  • 因为噪声低、功耗低,所以常见于 ECG(心电图)设备。
  • 注意需与病人电隔离,保证安全。

3️⃣ 精密电流源(第15页)

  • 结合运放 AD705 可组成电压→电流转换电路(V-I converter)。
  • 输出电流由输入电压控制,用于驱动负载或传感器。

🔌 六、脚位功能(第1页电路图)

引脚 名称 功能
1 RG 增益设置电阻端
2 –IN 负输入端
3 +IN 正输入端
4 –VS 负电源(或接地)
5 REF 参考端(控制输出基准)
6 OUTPUT 输出信号端
7 +VS 正电源
8 RG 增益设置电阻端

👉 通常只需在 1 和 8 脚之间接电阻就能设定放大倍数。


🔋 七、电源与保护(第15~17页)

  • 供电电压:±2.3V ~ ±18V(可单电源或双电源)
  • 输入保护:可承受 ±60mA 的输入电流;
    若输入电压可能超出电源范围,应在输入端串入电阻或保护二极管。
  • 滤波建议:在输入端加入 RC 滤波(如 499Ω + 0.1μF),可防止射频干扰(RFI)。

🧰 八、封装与订购信息(第19~20页)

型号 封装 工作温度
AD620AN 8脚DIP封装 -40℃~+85℃
AD620AR 8脚SOIC封装 -40℃~+85℃
AD620SQ 8脚陶瓷封装 -55℃~+125℃(军用)

❤️ 九、总结一句话

AD620 是一颗“万能信号放大芯片”——精度高、噪声低、功耗小、用法简单。
无论是工业测量、医疗仪器还是传感器信号采集,它都能轻松搞定。


为什么IN+1要接滑动变阻器模块

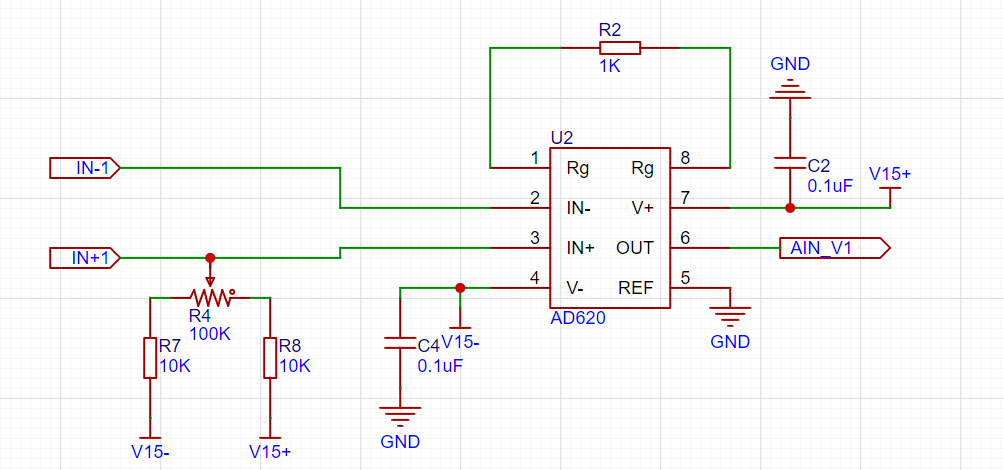

在这里插入图片描述
这张电路图整体是一个AD620 仪表放大器的差分信号放大电路
滑动电阻(R4 100k)与两个固定电阻 R7、R8(各10k),其实是一个可调基准电位(也叫“共模电压”或“偏置电位”)调节电路


🧩 一、这一部分的结构回顾:

           R7=10k
V−15 ───┤
         │
         ├──┤←── R4=100k(滑动电阻)
         │
V+15 ───┤
           │
          R8=10k
           │
         → 输出到 IN+1(即 AD620 的 +输入)

⚙️ 二、它的作用:产生一个可调中间电平

这个小电路其实是在±15V 电源之间用电阻分压,产生一个中间电压点
然后用滑动电阻(R4)调节这个中间点的位置。它的主要作用是:

✅ 1. 调节输入信号的基准(共模电位)

AD620 是差分放大器,放大的是:
[
V_{out} = G \times (V_{IN+} - V_{IN-})
]

但是如果输入信号来自某个传感器或外部设备,它可能没有与系统地相连。
这时我们要给输入提供一个“参考电平”,也就是让信号“浮”在某个合适的电位上。
这个电路就能生成一个中间电位,比如 0V、1V、2V……
通过调节滑动端,你可以把输入信号的参考点调高或调低。


✅ 2. 抑制共模干扰,提高稳定性

如果你的传感器信号幅度很小(例如几毫伏),
通过这个电位调节,可以让输入信号正好位于 AD620 的“最佳线性区”,
避免输入信号太接近电源端(+15V 或 -15V)造成失真。


✅ 3. 在单电源工作时设置“虚拟地”

虽然你这里是 ±15V 双电源供电,
但这个电路结构在 单电源供电(例如 +5V 和 GND) 时尤其重要 ——
它可以制造一个中间点(比如 2.5V)作为“假地”,
让 AD620 仍然能放大正负方向的信号。


🎯 三、总结一句话

R4 + R7 + R8 这一组电阻的作用是:
产生一个可调的中间电平,用来设定 AD620 的输入基准电压,调节共模电位或虚拟地。

通俗讲:

  • 它像一个“可调电位器”,给 AD620 提供一个“参考地线”;
  • 可以通过调节滑动端,改变输入信号的零点位置;
  • 有助于改善放大器的线性度和稳定性。

为什么IN-那一端不用接

为什么 AD620 的 IN−(负输入)那一端没有像 IN+ 一样接一个电位调节电路?
——这其实跟仪表放大器的输入特性信号源类型有关。下面我分三步给你讲清楚。


🧩 一、AD620 的核心工作原理

AD620 是一个差分放大器,它放大的是:
[
V_{out} = G \times (V_{IN+} - V_{IN-})
]
也就是说,它只关心两输入端之间的电压差,而不管它们各自的绝对电位(相对地)。

举个例子:

IN+ IN− 输出(G=10)
2.05V 2.00V 0.5V
1.05V 1.00V 0.5V

虽然两个输入都下降了 1V,但输出不变,因为差值没变。
👉 这就是它高**共模抑制比(CMRR)**的来源。


⚙️ 二、为什么只在 IN+ 一端接电位调节?

你的电路(R4 + R7 + R8)那一组的主要作用是:

信号输入端提供偏置电平(共模电位)

而在实际使用时,常见两种情况:

✅ 情况1:信号源是“单端浮地”或传感器(比如热电偶、压力传感器)

这种信号往往是浮动的,没有和系统地相连。
因此要在**其中一端(通常是 IN+)**接一个可调电位器,让整个信号“漂浮”在合适的共模电位上(比如 0V 或 2.5V)。

IN− 那一端通常:

  • 直接接地;
  • 或者接信号的另一端;
  • 不需要额外的电位调节,因为 AD620 内部会把两端电压差作为输入。

💡 换句话说:

IN− 是信号的“参考端”,
IN+ 是信号的“测量端”,
所以我们只对 IN+ 加电平偏置就能实现信号居中。


✅ 情况2:信号源本身已经是差分输出(比如桥式传感器)

例如电子秤的惠斯登电桥输出是:

  • 一端接 +IN;
  • 另一端接 −IN;
  • 电桥自身就提供一个共模电平(通常在中间电压附近)。

这时,不需要再给 −IN 单独加电位调节,否则反而会破坏电桥的平衡。
在你的电路中,这种情况也是最常见的:
IN−1 通常接信号低端或参考地,IN+1 是信号高端,
电位调节器只影响高端的偏置,从而调整整个输入信号的中心位置。


🧠 三、如果两端都加偏置会怎样?

如果同时在 IN+ 和 IN− 都接类似电路:

  • 一不小心会让两个电平不一致;
  • 差分输入就会有“虚假差值”;
  • 输出出现偏移,甚至放大错误信号;
  • 共模抑制比(CMRR)会变差。

因此,工程上通常只在一端(多为 IN+)加入可调偏置
另一端保持参考电位(如地或信号下端)即可。


✅ 总结一句话

AD620 只放大两输入端的“电压差”,而不是它们相对地的电位。
所以,只要在 一端(IN+) 设定好共模电平或偏置点,
另一端(IN−)保持稳定参考即可,无需重复调节。
