广播结构解析

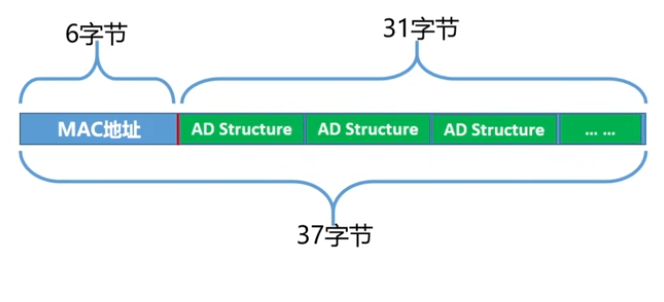

一个完整的BLE广播数据包最长可以有37个字节，其中前6个字节固定用于设备MAC地址，剩下的31个字节才是我们可以自由配置的广播数据区域。这31个字节会被划分为若干个广播数据结构体（AD Structure）。

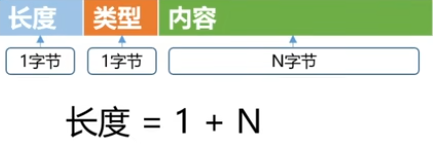

每个结构体都包含三个关键部分：

1. 长度字段（1字节）：指明当前结构体的总字节数
2. 类型字段（1字节）：定义这个结构体承载的数据类型
3. 数据内容（N字节）：实际要广播的信息

这里有个容易混淆的地方需要注意：长度字段的值 = 类型字段（1字节） + 数据内容（N字节）的总和。比如一个长度为0x04的结构体，意味着后面跟着1字节类型和3字节数据内容。

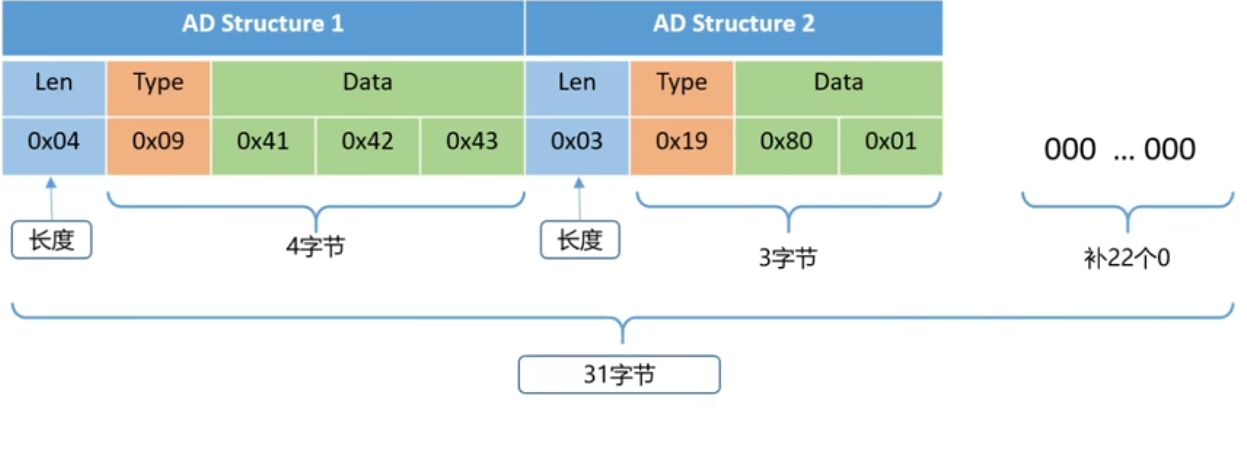

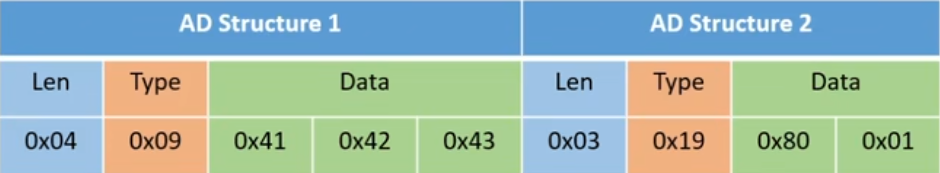

示例1：基础结构

0x04,0x09,0x41,0x42,0x43,0x03,0x19,0x80,0x01

• 第一个结构体：
  • 长度0x04 → 类型0x09 + 数据"ABC"（0x41,0x42,0x43）
• 第二个结构体：
  • 长度0x03 → 类型0x19 + 数据0x80,0x01

虽然规范允许使用最多31个字节，但这个示例只用了9个字节。系统会自动用0x00填充剩余空间，凑足31个字节。

示例2：复杂结构分析

0x05 0x09 0x31 0x32 0x33 0x34 0x02 0x0A 0x08 0x06 0xFF 0x41 0x50 0x50 0x4C 0x45

• 第一个结构体：
  • 长度0x04 → 类型0x09 + 数据"1234"（0x31 0x32 0x33 0x34）
• 第二个结构体：
  • 长度0x02 → 类型0x0A + 数据0x08
• 第三个结构体：
  • 长度0x06 → 类型0xFF + 数据"APPLE"（0x41 0x50 0x50 0x4C 0x45）

广播类型解析

理解广播数据的关键在于掌握各种广播类型的含义。就像我们阅读文章需要认识单词一样，解析广播数据必须熟悉不同类型的编码规则。

常见广播类型速查表

广播数据中，类型字段就像数据的"身份证"，告诉我们这段内容代表什么信息。以下是工程师最常遇到的几种类型：

类型值	实际含义	典型应用场景
0x01	设备标识	区分设备类型
0x02	16位UUID	标识标准服务
0x07	128位UUID	自定义服务标识
0x08	缩略设备名称	简化显示的设备名
0x09	完整设备名称	完整的设备名称
0x0A	发射功率	用于距离估算
0x19	设备外观	显示设备图标类型
0xFF	厂商自定义数据	设备特有功能

掌握这些类型定义后，你就能像读说明书一样解读广播数据了。下次看到一长串十六进制数时，不妨先找类型字段，再对照这个表格，很快就能理解其中的含义。

实战解析示例

用之前的广播数据来练习解析技巧：

0x05 0x09 0x31 0x32 0x33 0x34
0x02 0x0A 0x08
0x06 0xFF 0x41 0x50 0x50 0x4C 0x45

1. 设备名称（类型0x09）
   • 数据：0x31 0x32 0x33 0x34
   • 解析：UTF-8编码的"1234"
   • 作用：这是设备的完整名称，手机扫描时会显示这个名称
2. 发射功率（类型0x0A）
   • 数据：0x08
   • 解析：转换为十进制是+8dBm
   • 作用：告知接收方设备的信号强度基准值
3. 厂商数据（类型0xFF）
   • 数据：0x41 0x50 0x50 0x4C 0x45
   • 解析：ASCII码对应"APPLE"
   • 特别说明：这类数据的解释权完全归厂商所有，不同厂商的编码规则可能完全不同

注意事项

在实际开发中，有几点特别需要注意：

• 类型0x08和0x09都是设备名称，区别在于前者是缩写版本（最长8字节），后者是完整版本
• 发射功率值是有符号数，0x08表示+8dBm，而0xF8则表示-8dBm
• 厂商自定义数据是最灵活的部分，开发时建议查阅具体设备的通信协议文档

设备标识定义

Type为0x01 表示的是设备标识，告知扫描设备（如手机）如何处理广播源设备，避免无效连接尝试。其含义如下：

比特位	名称	技术含义
bit0	LE Limited Discoverable	设备仅在有限时间内可被发现（如配对模式）
bit1	LE General Discoverable	设备始终可被发现
bit2	BR/EDR Not Supported	关键位：1=不支持经典蓝牙
bit3	Simultaneous LE & BR/EDR (Controller)	1=设备射频层支持双模（基带能力）
bit4	Simultaneous LE & BR/EDR (Host)	1=设备协议栈支持双模（软件能力）
bit5-7	Reserved	保留

实验

笔者使用ESP32开发板和MicroPython进行BLE广播实验，搭配nRF Connect手机APP作为扫描工具。

核心API

gap_advertise()是MicroPython中控制BLE广播的核心方法，主要参数说明：

• interval_us：广播间隔（微秒），实际会取625us的整数倍
• adv_data：广播数据包内容，支持bytes/bytearray/str类型
• resp_data：扫描响应数据（可选）
• connectable：是否允许连接（默认可连接）

特别要注意的是：

1. 传入None作为间隔参数会停止广播
2. 如果不指定adv_data，会沿用上次设置的数据
3. 要清空广播数据需要显式传递空bytes（b''）

实验代码解析

示例代码实现了最基本的不可连接广播。测试设备只支持LE(低功耗蓝牙)，不支持BR/EDR(经典蓝牙)，一般都将设备设为处于普通发现模式，所以我们只设置Bit1和Bit2，即0x06（b00000110）。

from time import sleep_ms
import ubluetooth   # 导入BLE功能模块

ble = ubluetooth.BLE()  # 创建BLE设备
ble.active(True)  # 打开BLE

# 设置BLE广播数据
adv_data = b'\x02\x01\x06\x0C\x09micropython'
ble.gap_advertise(100, adv_data=adv_data)

# 打印广播数据包
print("开始广播")
print("广播数据包:", ' '.join(f'{byte:02x}' for byte in adv_data))

try:
    while True:
        sleep_ms(1000)  # 保持广播，间隔1秒
except KeyboardInterrupt:
    ble.gap_advertise(None)  # 停止广播
    print("停止广播")

主广播数据：

02 01 06 0c 09 6d 69 63 72 6f 70 79 74 68 6f 6e这串十六进制其实包含两个重要信息块：

1. 设备标志（3字节）：
   • 02 → 后面数据块长度：2字节
   • 01 → 数据类型：设备标志位（Flags）
   • 06 → 标志值：00000110（二进制）
     • Bit1和Bit2被置1 → 表示"通用可发现模式"
     • 其他位都是0 → 不支持经典蓝牙(BR/EDR)，只支持低功耗(LE)
2. 设备名称（13字节）：
   • 0C → 后面数据块长度：12字节
   • 09 → 数据类型：完整设备名称（Complete Local Name）
   • 6d 69 63 72 6f 70 79 74 68 6f 6e → 这是"micropython"的ASCII编码
     （m-i-c-r-o-p-y-t-h-o-n）

实验结果验证

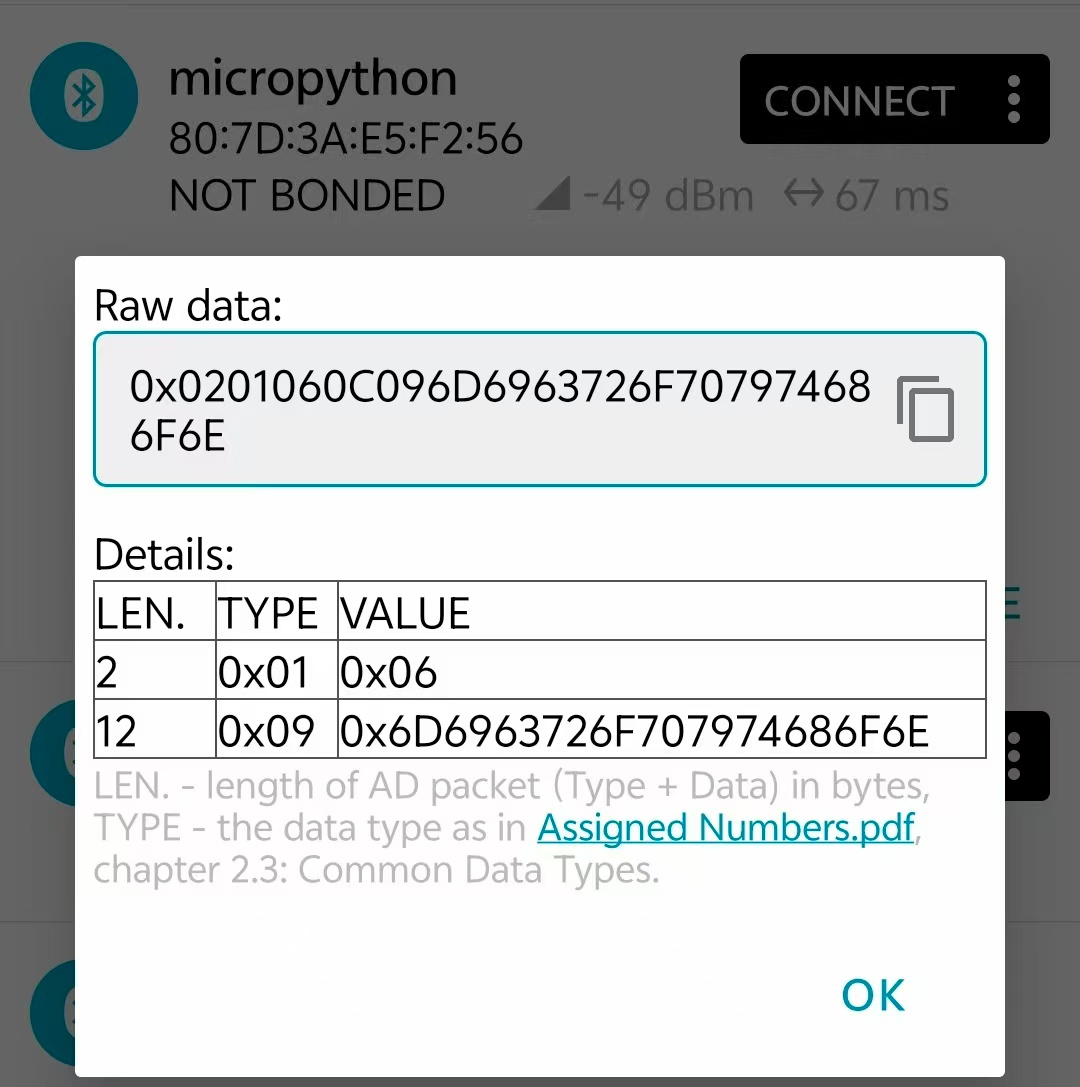

使用nRF Connect扫描时，可以搜索到广播的设备名为micropython。广播的数据也都正常解析
