运算放大器的输入偏置电流（Input Bias Current, IB）是实际运放中不可避免的非理想参数，它反映了运放输入端在静态时存在微小电流的特性‌。以下从定义、影响及设计要点进行说明：

1. ‌基本概念‌

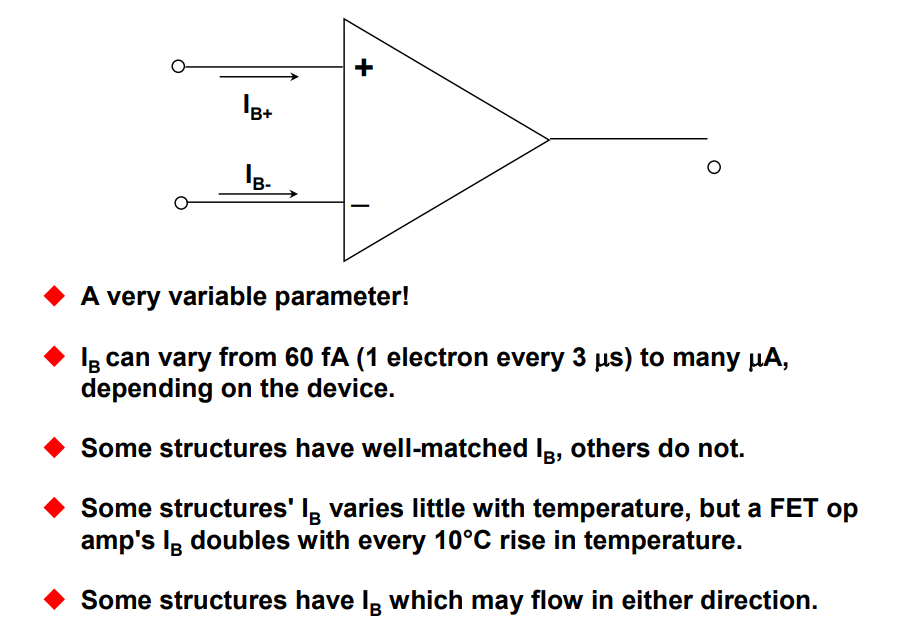

• ‌定义‌：输入偏置电流指运放两个输入端在静态时流入或流出的微小电流，通常为纳安（nA）级别‌。理想运放假设输入端“虚断”（无电流），但实际运放需为内部晶体管（如差分对管）提供基极电流，因此存在偏置电流‌。

• ‌极性判断‌：
  • ‌负值‌：电流流出运放，内部为NPN管（如NE5532）‌。
  • ‌正值‌：电流流入运放，内部为PNP管‌。

2. ‌对电路的影响‌

• ‌误差电压‌：在反相放大电路中，偏置电流流经反馈电阻（RF）会产生失调电压。例如，若IB=200nA，RF=10kΩ，则误差电压达2mV‌。
• ‌分压电路精度‌：若运放输入端通过电阻分压（如参考电压生成），偏置电流会改变分压点电压。设计时需保证分压电阻电流远大于偏置电流（通常≥50倍）以减小误差‌。

3. ‌设计要点‌

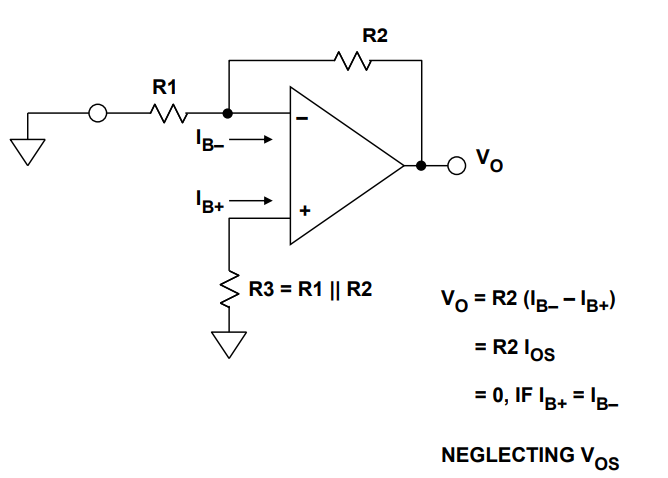

• ‌匹配电阻‌：在反相放大电路中，同相端可串联电阻（R3=R2//R1）以抵消偏置电流引起的误差‌。

• ‌器件选型‌：高精度电路需选择低偏置电流运放（如JFET输入型运放，IB可低至pA级）‌。
• ‌电路分析‌：实际设计中需结合数据手册的典型值/最大值，避免仅依赖理想模型‌。

4. ‌扩展参数‌

• ‌输入失调电流（IIO）‌：两输入端偏置电流的差值（|IB+ - IB-|），进一步影响精度‌。
• ‌输入阻抗‌：虽数据手册常不直接给出，但可通过偏置电流估算（如NE5532输入阻抗约15-30MΩ）‌。

‌总结‌：输入偏置电流是运放实际应用中的关键参数，需通过合理选型、电阻匹配及误差分析来优化电路性能‌。
