10 Clocking System

10.1 Overview

时钟树的组成可大致分为四部分：时钟源、倍频器、分配器、外设模块的独立时钟配置

在代码中也建议从左往右依次初始化配置，且当再次修改时钟配置时，仅需更新目标时钟配置即可，无需全部重新配置

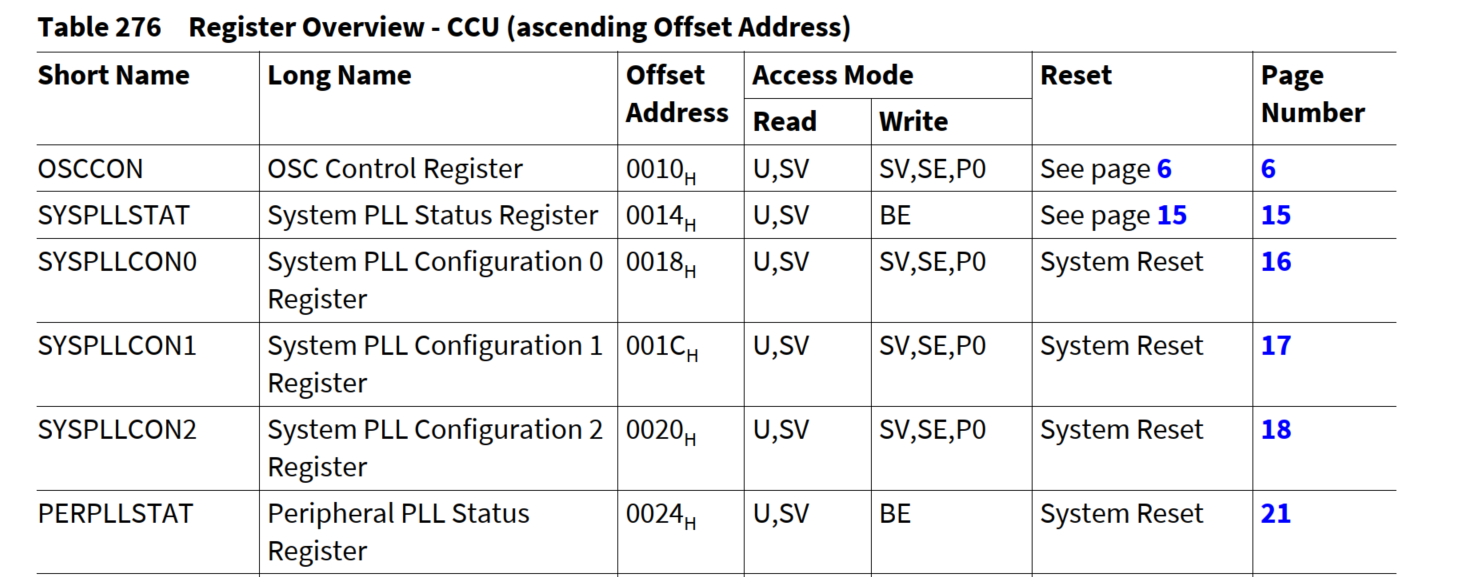

10.2 Clocking System Register Overview

关于时钟系统的寄存器名字，在代码中都以SCU_作为前缀

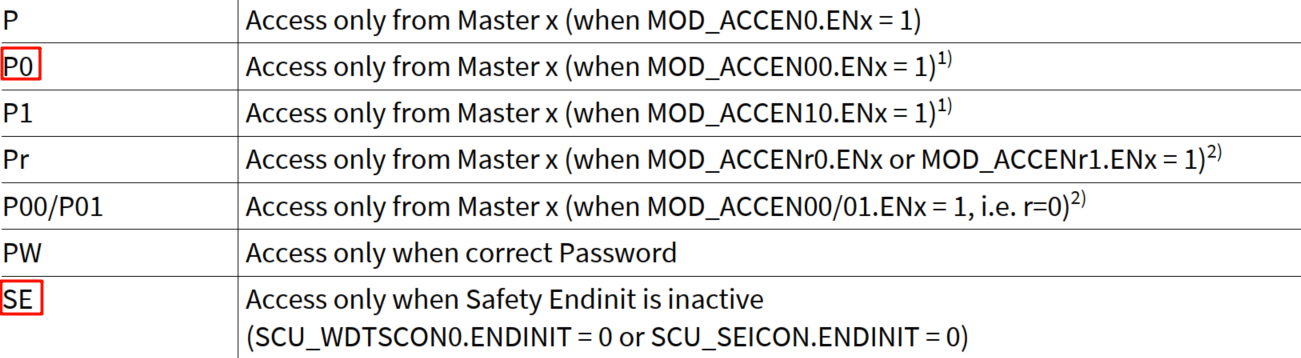

仅取截取部分寄存器作为相关术语的说明

U：在用户模式权限下可以访问

SV：在监督模式权限下可以访问

BE：总是返回总线错误，即表示为只读寄存器

10.2.1 Safety Flip-Flops

安全触发器是一种硬件机制可以来检测SEU事件（高能粒子导致bit翻转），是一种检测错误的机制

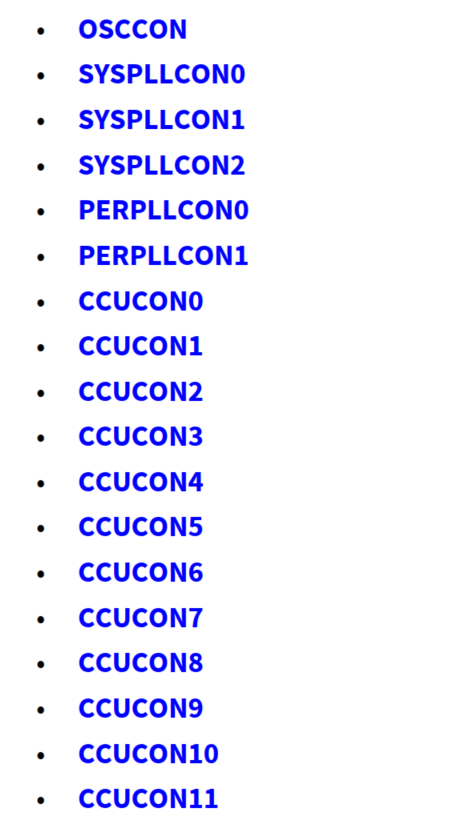

以下寄存器则是由安全触发器组成：

10.3 Clock Sources

系统可以同时使用多个时钟源，但外设的时钟来源在任一时刻只能来自于一种时钟源

10.3.1 Oscillator Circuit(OSC)

振荡器作为时钟源，有两种工作模式

10.3.1.1 External Input Clock Mode

外部时钟信号直接输入，即绕过振荡电路。要求输入的频率不小于PLL's DCO的输入频率

10.3.1.2 External Crystal / Ceramic Resonator Mode
水晶或陶瓷谐振器作为OSC的输入源，其工作模式根据有无外部器件会再分两种

在实际软件开发过程中，我们只需从f_{osc0}
