使用USB-TTL下载器给STM32F103小系统下载程序教程

当你初次学习stm32而且没有STLINK时，如何用USB-TTL下载器去点亮灯呢？
USB-TTL下载器是一种通过USB接口与计算机通信，并转换为TTL电平（如3.3V或5V）的硬件工具，常用于嵌入式系统开发、单片机程序烧录、串口调试等场景。其核心功能是实现USB与UART（串口）协议的转换。

准备工作

大家每一步都不要漏了哦。

1、准备USB-TTL下载器

2、确认STM32F103芯片处于可下载状态

3、获取待下载的hex程序文件

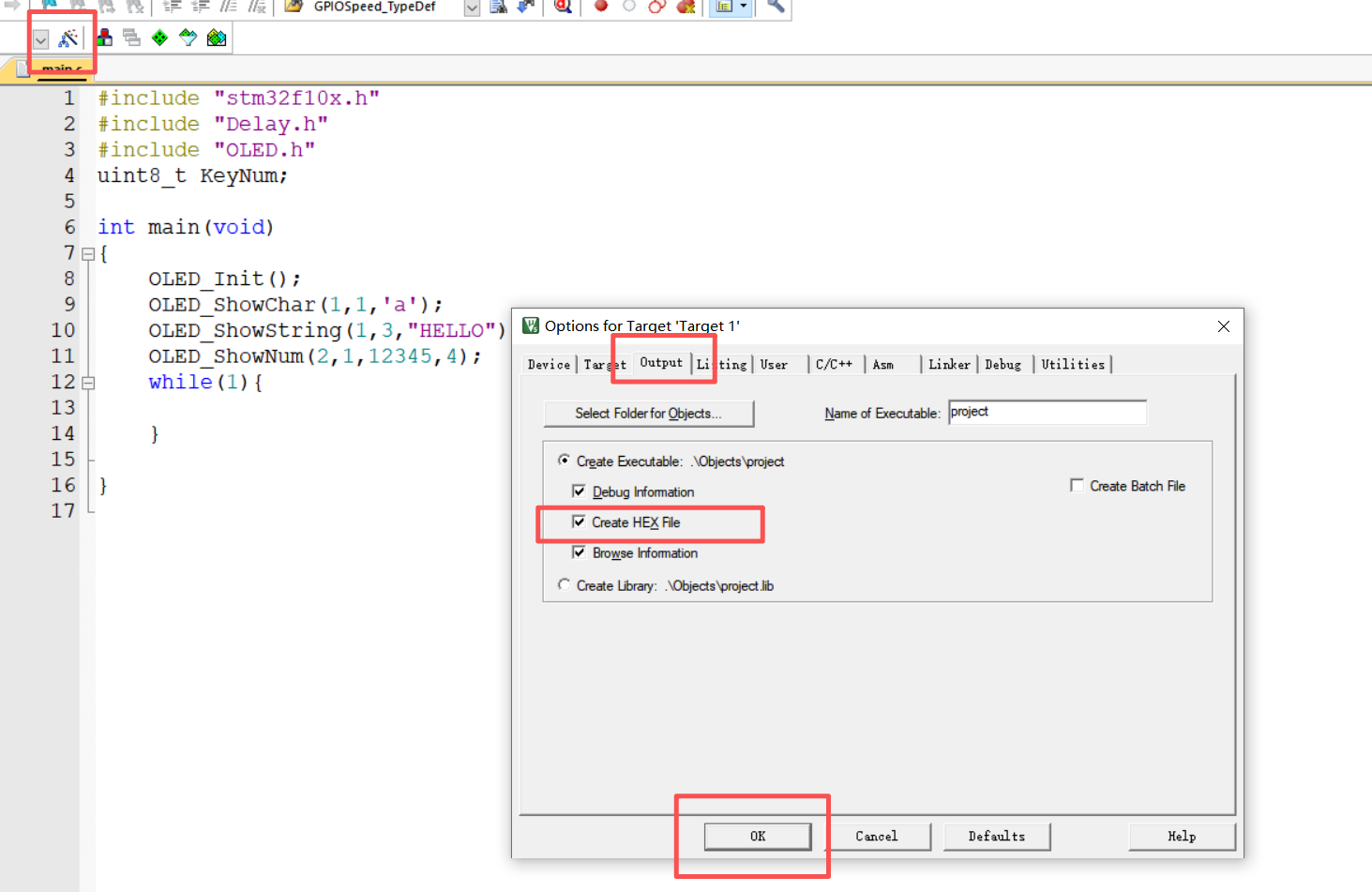

在keil中进行如下设置，获取hex程序文件
在这里插入图片描述

硬件连接

接线一定要接对

1、连接USB-TTL的TX到STM32的RX(PA10)

2、连接USB-TTL的RX到STM32的TX(PA9)

3、（注意）部分情况需连接BOOT0引脚至高电平

在这里插入图片描述
如图所示，注意接线，设置BOOT0=1

软件配置

安装USB-TTL驱动

设置波特率(通常115200)

选择正确的串口号和文件格式

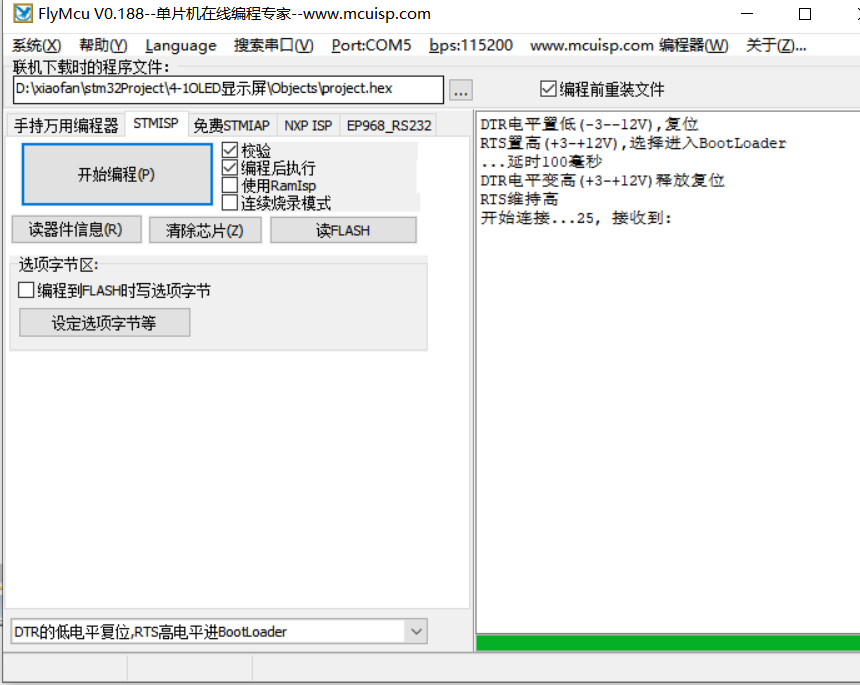

记得选择自己的要运行的.hex文件，并且 校验和变成后执行打勾。 下面的选择字节 编程到FLASH是写选择字节千万不要打勾！！！
在这里插入图片描述
点击FlyMcu中的开始编程后，记得按下STM32上的复位按键，否则会一直停在开始连接…，接收到：

希望这篇文章能够帮助到大家！！！
