一、模块相关信息

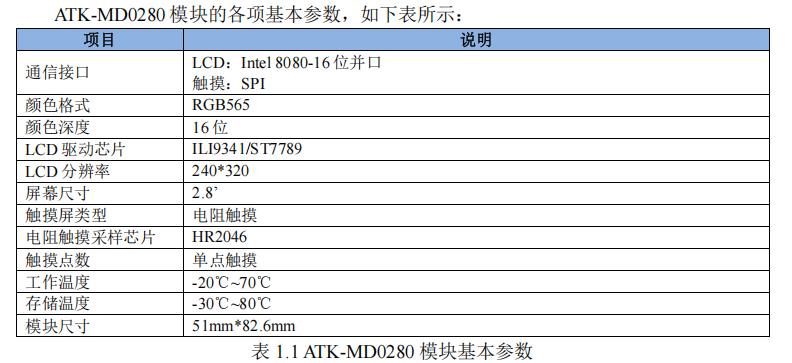

(1)模块的基本参数

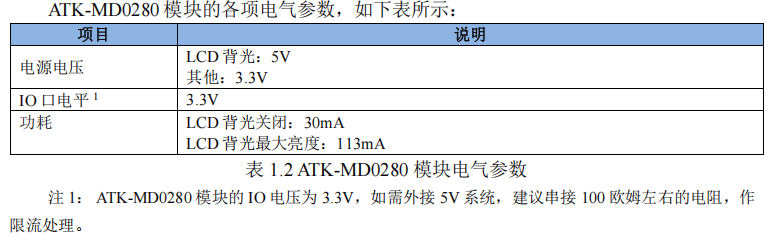

（2）模块的电气参数

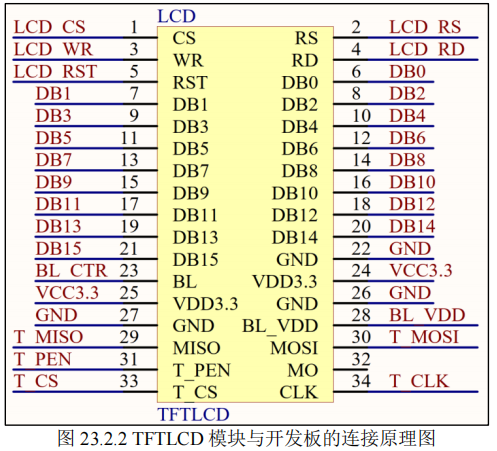

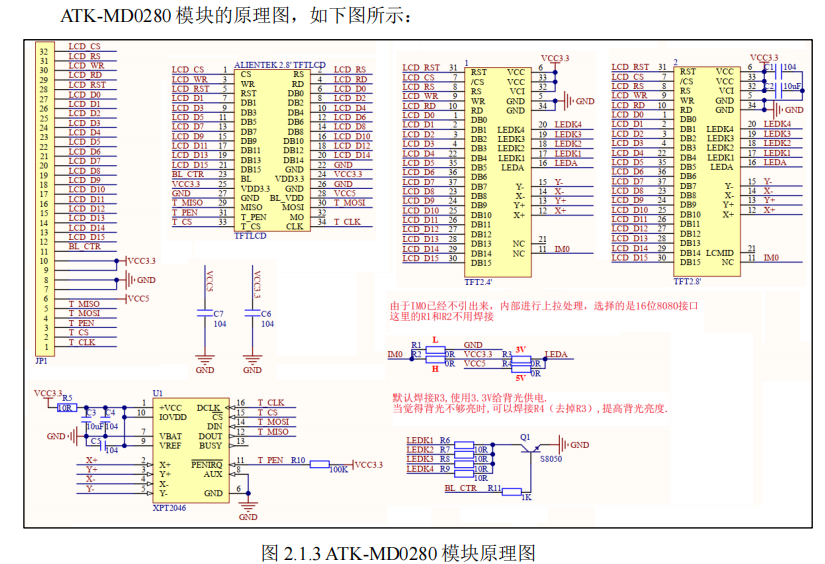

（3）模块原理图

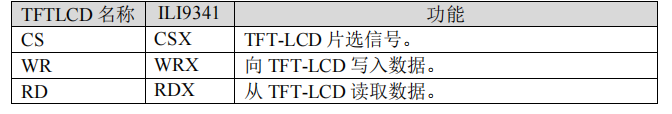

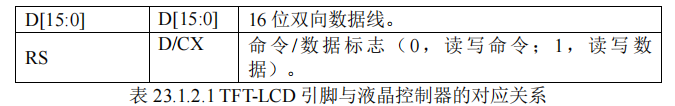

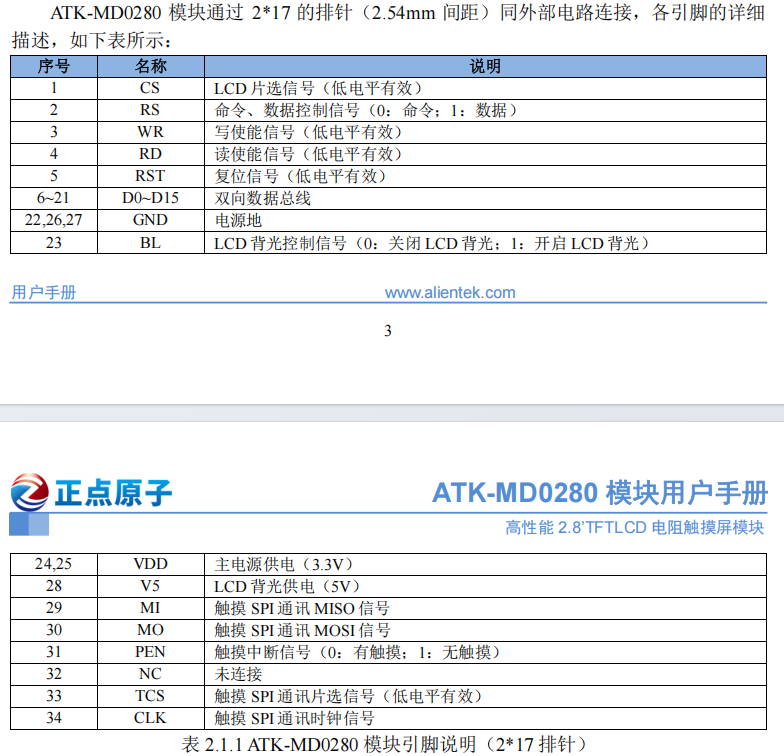

（4）模块各排针引脚说明

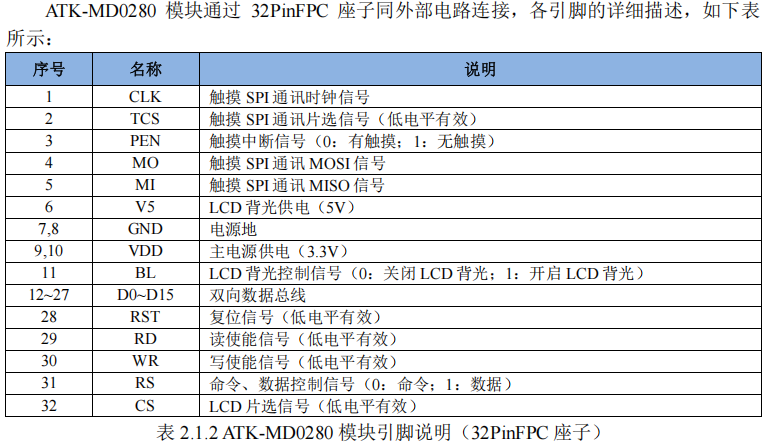

（5）模块FPC引脚说明

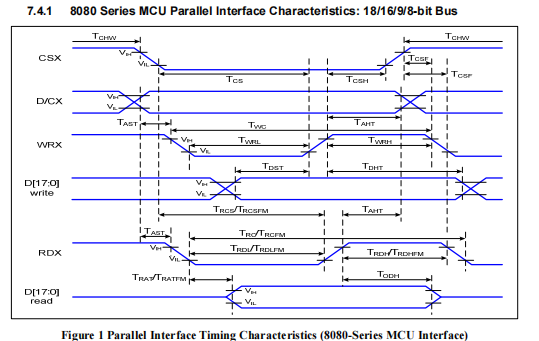

（6）16位8080接口读写时序图

①其中CSX为TFT-LCD片选信号，低电平时：芯片被选中，准备接收命令或数据；高电平时：芯片被忽略，不响应通信

②D/CX引脚为命令/数据标志（0，读写命令，1，读写数据），从时序图中可以看出，当我们要读写数据或者命令时应该先拉低或者拉高此引脚，之后再片选芯片

③D[17:0]为18位数据线，在我们将D/CX拉低或者拉高之后，向这18位中写入命令或者数据信息（具体的命令格式和数据格式在之后介绍）

④WRX引脚为写入数据引脚，WRX信号出现下降沿（从高电平跳变到低电平）时，ST7789会锁存当前DB[17:0]数据线上的数据并写入，要注意下降沿后需要保持一段时间后数据被写入

⑤RDX引脚为写入数据引脚，当RDX下降沿时ST7789会将数据放到18位总线中，当RDX上升沿时我们即可将数据读走

基本读的时序操作如下：

根据要发送的是命令还是数据，设置D/CX电平。
将CSX拉低（选中芯片）
将数据放到并行数据总线DB[17:0]上。
产生WRX的下降沿，再产生上升沿，完成数据写入。
将CSX拉高（取消选中）

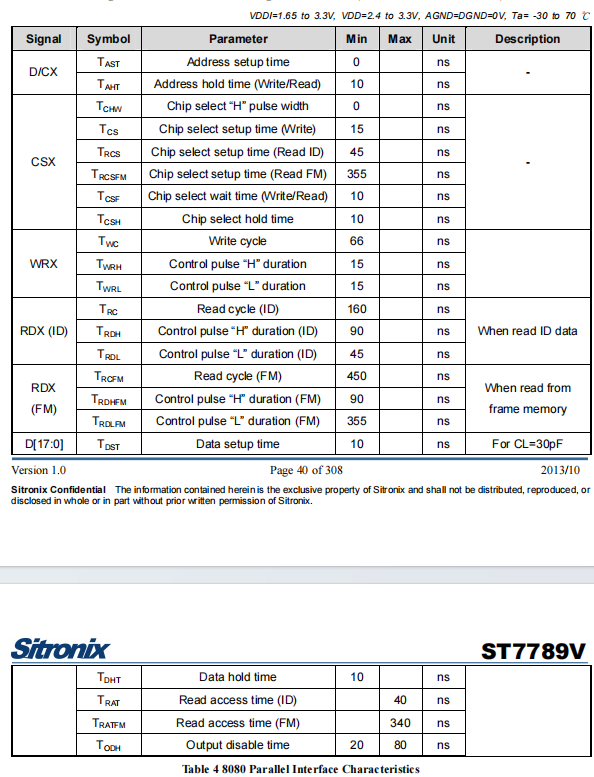

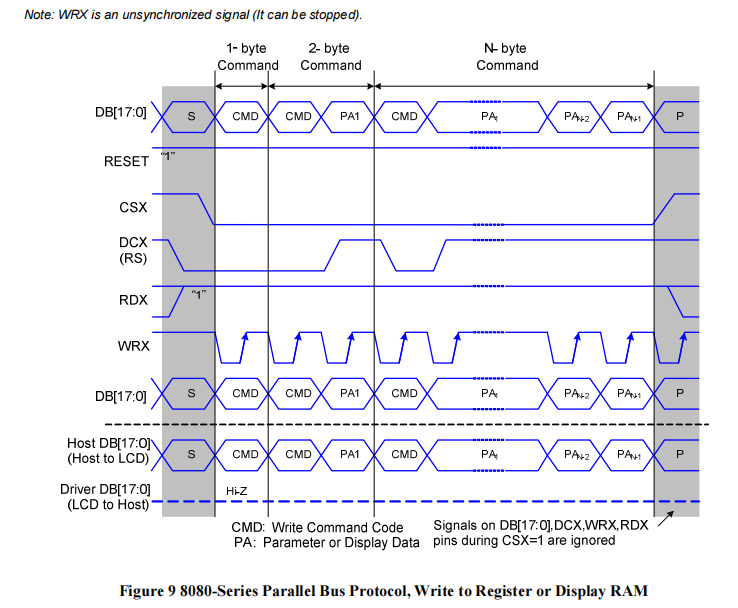

具体的写时序图如下：

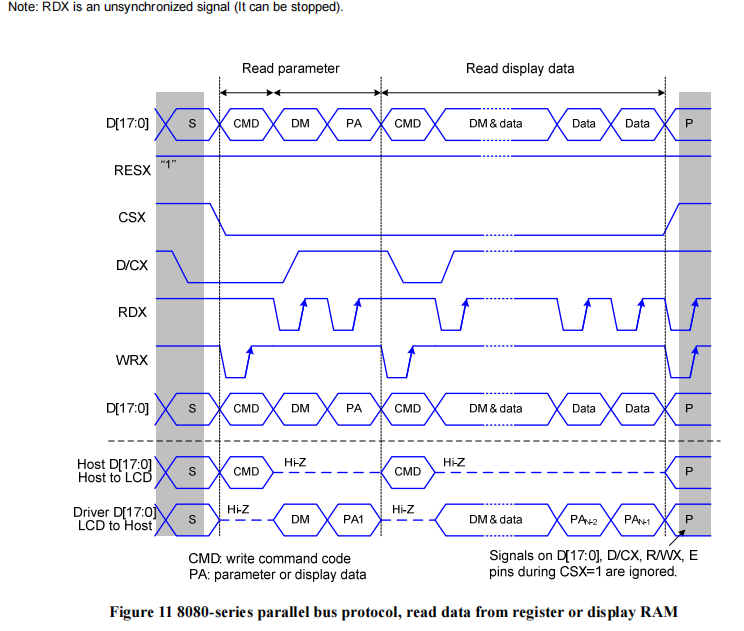

具体的读时序图如下：

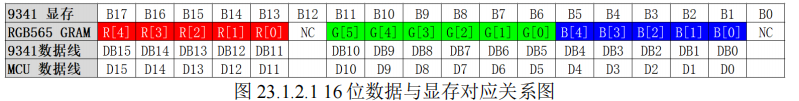

（7）16 位数据与显存对应关系图

正点原子的 TFT-LCD 模块上的电路配置为 8080 并口方式，其显存总大小为 172800（240*320*18/8），即 18 位模式（26 万色）下的显存量。在 16 位模式下， ST7789 采用 RGB565 格式存储颜色数据， 18 位显存与 MCU 的 16 位数据线以及 RGB565 的对应关系如图所示

从图中可以看出，st7789 在 16 位模式下面，18 位显存的 B0 和 B12 并没有用到，对外的

数据线使用 DB0-DB15 连接 MCU 的 D0-D15 实现 16 位颜色的传输（使用 8080 MCU 16bit I 型

接口），这样 MCU 的 16 位数据，最低 5 位代表蓝色，中间 6 位为绿色，最高 5 位为红色。数值越大，表示该颜色越深。另外，特别注意 ST7789所有的指令都是 8 位的（高 8 位无效），且参

数除了读写 GRAM（图像内存）的时候是 16 位，其他操作参数，都是 8 位的

二、相关的操作命令

正点原子的资料中所写为IL9341芯片的命令，此教程主要作用的梳理控制原理流程并且写代码，ST7789的这些流程与IL9341的类似，所以后面的操作指令直接与IL9341进行，后续再自己编写ST7789的控制。由于TFT模块的引脚名与IL9341的名字有所差异，下表先展示两者引脚的对应关系。

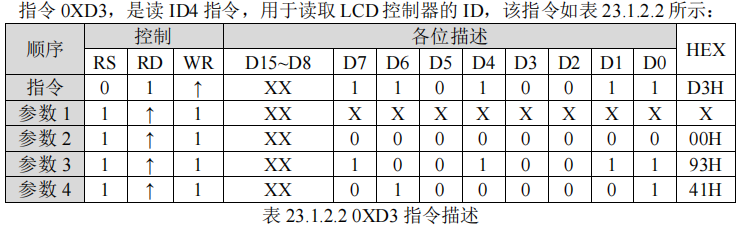

（1）读取LCD控制器的ID

从上表可以看出，0XD3 指令后面跟了 4 个参数，最后 2 个参数，读出来是 0X93 和 0X41，

刚好是我们控制器 ILI9341 的数字部分，从而，通过该指令，即可判别所用的 LCD 驱动器是

什么型号，这样，我们的代码，就可以根据控制器的型号去执行对应驱动 IC 的初始化代码，

从而兼容不同驱动 IC 的屏，使得一个代码支持多款 LCD。

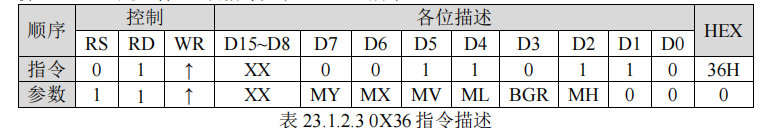

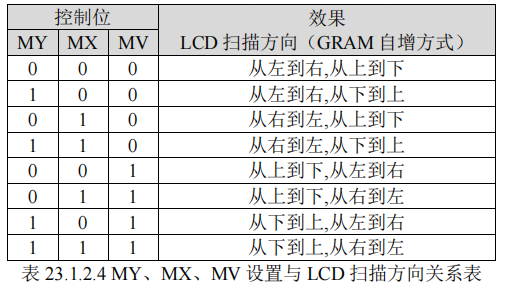

（2）存储访问控制指令

可以控制 ILI9341 存储器的读写方向，简单的说，就是在连续写 GRAM 的时候，可以控制 GRAM 指针的增长方向，从而控制显示方式（读 GRAM 也是一样）。从上表可以看出，0X36 指令后面，紧跟一个参数，这里主要关注：MY、MX、MV 这三个位，通过这三个位的设置，我们可以控制整个 ILI9341 的全部扫描方向，如表。

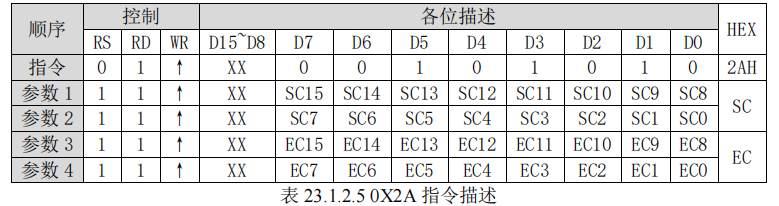

（3）列地址设置指令

在默认扫描方式时，该指令用于设置 x 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：

SC 和 EC，即列地址的起始值和结束值，SC 必须小于等于 EC，且 0≤SC/EC≤239。一般在设

置 x 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SC 即可，因为如果 EC 没有变化，

我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

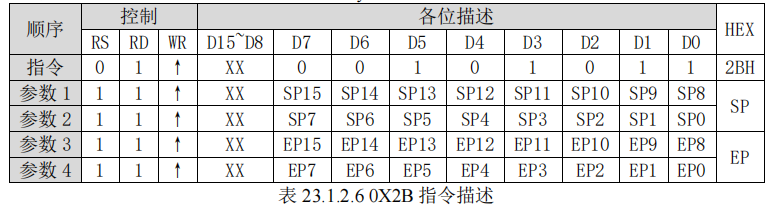

（4）页地址设置指令

在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y 坐标）。在默认扫描方式时，该指令用于设置 y 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SP 和 EP，即页地址的起始值和结束值，SP 必须小于等于 EP，且 0≤SP/EP≤319。一般在设置 y 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SP 即可，因为如果 EP 没有变化，我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

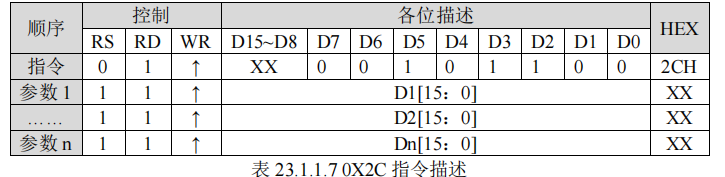

（5）写 GRAM 指令

0X2C，该指令是写 GRAM 指令，在发送该指令之后，我们便可以往 LCD 的 GRAM 里面写入颜色数据了，该指令支持连续写，指令描述如表。从上表可知，在收到指令 0X2C 之后，数据有效位宽变为 16 位，我们可以连续写入 LCDGRAM 值，而 GRAM 的地址将根据 MY/MX/MV 设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过 SC，SP 设置）后，每写入一个颜色值，GRAM 地址将会自动自增 1（SC++），如果碰到 EC，则回到 SC，同时 SP++，一直到坐标：EC，EP 结束，期间无需再次设置的坐标，从而大大提高写入速度。

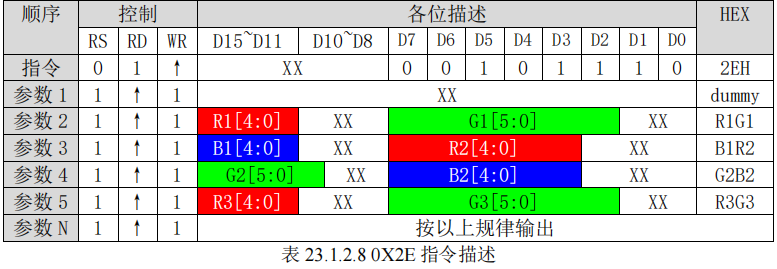

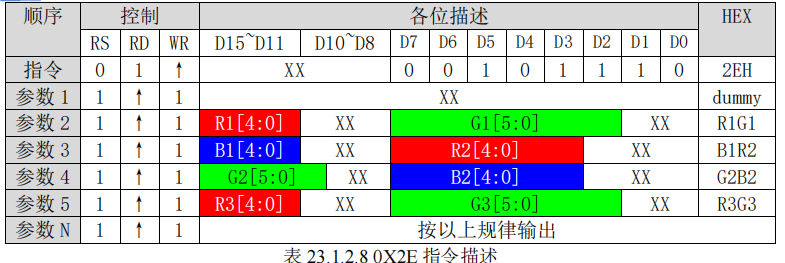

（6）读 GRAM 指令

用于读取 ILI9341 的显存（GRAM），该指令在 ILI9341 的数据手册上面的描述是有误的，真实的输出情况如表

ILI9341 在收到该指令后，第一次输出的是 dummy 数据，也就是无效的数据，第二次开始，读取到的才是有效的 GRAM 数据（从坐标： SC，SP 开始），输出规律为：每个颜色分量占 8 个位，一次输出 2 个颜色分量。比如：第一次输出是 R1G1，随后的规律为B1R2→G2B2→R3G3→B3R4→G4B4→R5G5... 以此类推。如果我们只需要读取一个点的颜色值，那么只需要接收到参数 3 即可，如果要连续读取（利用 GRAM 地址自增，方法同上），那么就按照上述规律去接收颜色数据。

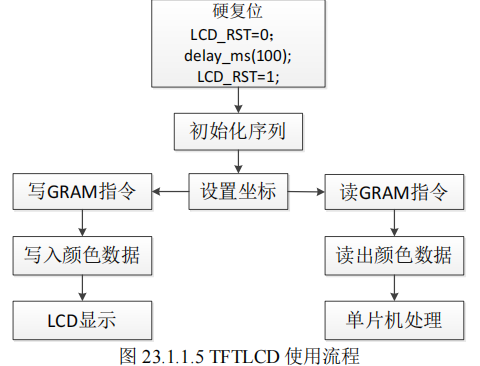

三、TFTLCD模块使用一般流程

任何 LCD，使用流程都可以简单的用以上流程图表示。其中硬复位和初始化序列，只需

要执行一次即可。而画点流程就是：设置坐标→写 GRAM 指令→写入颜色数据，然后在 LCD

上面，我们就可以看到对应的点显示我们写入的颜色了。读点流程为：设置坐标→读 GRAM

指令→读取颜色数据，这样就可以获取到对应点的颜色数据了。

四、开发板与模块的引脚关系

使用的开发板为正点原子STMminiV4.5开发板，芯片型号为STM32F103RCT6

在硬件上，TFTLCD 模块与开发板的 IO 口对应关系如下：

LCD_BL(背光控制)对应 PC10；

LCD_CS 对应 PC9； //片选

LCD_RS 对应 PC8； //命令/数据标志

LCD_WR 对应 PC7； //写入信号

LCD_RD 对应 PC6； //读出信号

LCD _D[17:0]则直接连接在 PB[15:0]； //数据总线

五、程序设计

（1）驱动 LCD 显示配置步骤

①设置 STM32F103 与 TFTLCD 模块相连接的 IO

②初始化 TFTLCD 模块

这里我们没有硬复位 LCD，因为 MiniSTM32 开发板的 LCD 接口将 TFTLCD 的 RST 同 STM32F103 的 RESET 连接在一起了，只要按下开发板的 RESET 键，就会对 LCD 进行硬复位。初始化序列，就是向 LCD 控制器写入一系列的设置值（比如伽马校准），这些初始化序列一般 LCD 供应商会提供给客户，我们直接使用这些序列即可，不需要深入研究。在初始化之后，LCD 才可以正常使用。

③通过函数将字符和数字显示到 TFTLCD 模块上。

设置坐标→写 GRAM 指令→写 GRAM 来实现，但是这个步骤，只是一个点的处理，我们要显示字符/数字，就必须要多次使用这个步骤，从而达到显示字符/数字的目的，所以需要设计一个函数来实现数字/字符的显示，之后调用该函数，就可以实现数字/字符的显示了。

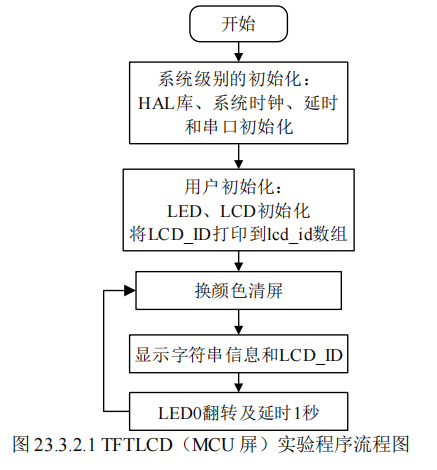

（2）程序流程图

（3）各个函数的具体实现

/******************************************************************************************/
/* LCD RST/WR/RD/BL/CS/RS 引脚 定义
 * LCD_D0~D15,由于引脚太多,就不在这里定义了,直接在lcd_init里面修改.所以在移植的时候,除了改
 * 这6个IO口, 还得改LCD_Init里面的D0~D15所在的IO口.
 */

/* RESET 和系统复位脚共用 所以这里不用定义 RESET引脚 */
//#define LCD_RST_GPIO_PORT               GPIOx
//#define LCD_RST_GPIO_PIN                GPIO_PIN_x
//#define LCD_RST_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOx_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

//背光控制引脚
#define LCD_BL_GPIO_PORT                GPIOC
#define LCD_BL_GPIO_PIN                 GPIO_PIN_10
#define LCD_BL_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */
//写入数据引脚
#define LCD_WR_GPIO_PORT                GPIOC
#define LCD_WR_GPIO_PIN                 GPIO_PIN_7
#define LCD_WR_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */
//读取数据引脚
#define LCD_RD_GPIO_PORT                GPIOC
#define LCD_RD_GPIO_PIN                 GPIO_PIN_6
#define LCD_RD_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

//片选信号引脚
#define LCD_CS_GPIO_PORT                GPIOC
#define LCD_CS_GPIO_PIN                 GPIO_PIN_9
#define LCD_CS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */
//命令/数据引脚
#define LCD_RS_GPIO_PORT                GPIOC
#define LCD_RS_GPIO_PIN                 GPIO_PIN_8
#define LCD_RS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */
//18位数据线，我们只使用其中的16位，ALL就是运用全部16个IO口
#define LCD_DATA_GPIO_PORT              GPIOB
#define LCD_DATA_GPIO_PIN               GPIO_PIN_All                                  /* 16个IO都用到 */
#define LCD_DATA_GPIO_CLK_ENABLE()      do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

/* LCD 端口控制函数定义 */
/* 利用操作寄存器的方式控制IO引脚提高屏幕的刷新率 */
#define LCD_BL(x)       LCD_BL_GPIO_PORT->BSRR = LCD_BL_GPIO_PIN << (16 * (!x))     /* 设置BL引脚 */

#define LCD_WR(x)       LCD_WR_GPIO_PORT->BSRR = LCD_WR_GPIO_PIN << (16 * (!x))     /* 设置WR引脚 高16位的对应位被置1为复位（0），反之则（1）*/
#define LCD_RD(x)       LCD_RD_GPIO_PORT->BSRR = LCD_RD_GPIO_PIN << (16 * (!x))     /* 设置RD引脚 */
#define LCD_CS(x)       LCD_CS_GPIO_PORT->BSRR = LCD_CS_GPIO_PIN << (16 * (!x))     /* 设置CS引脚 */
#define LCD_RS(x)       LCD_RS_GPIO_PORT->BSRR = LCD_RS_GPIO_PIN << (16 * (!x))     /* 设置RS引脚 */


#define LCD_DATA_OUT(x) LCD_DATA_GPIO_PORT->ODR = x  //STM32的输出数据寄存器         /* 写B0~B15引脚 */
#define LCD_DATA_IN     LCD_DATA_GPIO_PORT->IDR      //STM32的输入数据寄存器                               /* 读B0~B15引脚 */

1.LCD参数结构体

/* LCD重要参数集 */
typedef struct
{
    uint16_t width;     /* LCD 宽度 */
    uint16_t height;    /* LCD 高度 */
    uint16_t id;        /* LCD ID */
    uint8_t dir;        /* 横屏还是竖屏控制：0，竖屏；1，横屏。 */
    uint16_t wramcmd;   /* 开始写gram指令 */
    uint16_t setxcmd;   /* 设置x坐标指令 */
    uint16_t setycmd;   /* 设置y坐标指令 */
} _lcd_dev;

/* LCD参数 */
extern _lcd_dev lcddev; /* 管理LCD重要参数 */

2.相关的颜色等定义

/* LCD的画笔颜色和背景色 */
extern uint32_t  g_point_color;     /* 默认红色 */
extern uint32_t  g_back_color;      /* 背景颜色.默认为白色 */

/******************************************************************************************/
/* LCD扫描方向和颜色 定义 */

/* 扫描方向定义 */
#define L2R_U2D         0           /* 从左到右,从上到下 */
#define L2R_D2U         1           /* 从左到右,从下到上 */
#define R2L_U2D         2           /* 从右到左,从上到下 */
#define R2L_D2U         3           /* 从右到左,从下到上 */

#define U2D_L2R         4           /* 从上到下,从左到右 */
#define U2D_R2L         5           /* 从上到下,从右到左 */
#define D2U_L2R         6           /* 从下到上,从左到右 */
#define D2U_R2L         7           /* 从下到上,从右到左 */

#define DFT_SCAN_DIR    L2R_U2D     /* 默认的扫描方向 */

/* 常用画笔颜色 */
#define WHITE           0xFFFF      /* 白色 */
#define BLACK           0x0000      /* 黑色 */
#define RED             0xF800      /* 红色 */
#define GREEN           0x07E0      /* 绿色 */
#define BLUE            0x001F      /* 蓝色 */
#define MAGENTA         0XF81F      /* 品红色/紫红色 = BLUE + RED */
#define YELLOW          0XFFE0      /* 黄色 = GREEN + RED */
#define CYAN            0X07FF      /* 青色 = GREEN + BLUE */

/* 非常用颜色 */
#define BROWN           0XBC40      /* 棕色 */
#define BRRED           0XFC07      /* 棕红色 */
#define GRAY            0X8430      /* 灰色 */
#define DARKBLUE        0X01CF      /* 深蓝色 */
#define LIGHTBLUE       0X7D7C      /* 浅蓝色 */
#define GRAYBLUE        0X5458      /* 灰蓝色 */
#define LIGHTGREEN      0X841F      /* 浅绿色 */
#define LGRAY           0XC618      /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE       0XA651      /* 浅灰蓝色(中间层颜色) */
#define LBBLUE          0X2B12      /* 浅棕蓝色(选择条目的反色) */

3.SSD1963相关配置参数

/* SSD1963相关配置参数(一般不用改) */

/* LCD分辨率设置 */
#define SSD_HOR_RESOLUTION      800     /* LCD水平分辨率 */
#define SSD_VER_RESOLUTION      480     /* LCD垂直分辨率 */

/* LCD驱动参数设置 */
#define SSD_HOR_PULSE_WIDTH     1       /* 水平脉宽 */
#define SSD_HOR_BACK_PORCH      46      /* 水平前廊 */
#define SSD_HOR_FRONT_PORCH     210     /* 水平后廊 */

#define SSD_VER_PULSE_WIDTH     1       /* 垂直脉宽 */
#define SSD_VER_BACK_PORCH      23      /* 垂直前廊 */
#define SSD_VER_FRONT_PORCH     22      /* 垂直前廊 */

/* 如下几个参数，自动计算 */
#define SSD_HT          (SSD_HOR_RESOLUTION + SSD_HOR_BACK_PORCH + SSD_HOR_FRONT_PORCH)
#define SSD_HPS         (SSD_HOR_BACK_PORCH)
#define SSD_VT          (SSD_VER_RESOLUTION + SSD_VER_BACK_PORCH + SSD_VER_FRONT_PORCH)
#define SSD_VPS         (SSD_VER_BACK_PORCH)

4.写数据函数

/* LCD写数据, 将函数改成宏定义函数, 以达到最高速度
 * -O2优化时, 如果lcd_wr_data使用普通函数定义, 只能到15帧刷屏
 * -O2优化时, 如果lcd_wr_data使用__forceinline函数定义, 能到39帧刷屏
 * -O2优化时, 如果lcd_wr_data使用宏定义函数, 能到51帧刷屏
 */
#define lcd_wr_data(data)\
    {\
        LCD_RS(1);\
        LCD_CS(0);\
        LCD_DATA_OUT(data);\
        LCD_WR(0);\
        LCD_WR(1);\
        LCD_CS(1);\
    }

5.写寄存器数据函数，地址并不是要写入的数据，所以依旧是命令模式

/**
 * @brief       LCD写寄存器编号/地址函数
 * @param       regno: 寄存器编号/地址
 * @retval      无
 *	使用内联函数直接复制插入函数，没有调用开销
 */
__attribute__((always_inline)) void lcd_wr_regno(volatile uint16_t regno)
{
    LCD_RS(0);
    LCD_CS(0);
    LCD_DATA_OUT(regno);    /* 写入要写的寄存器序号 */
    LCD_WR(0);
    LCD_WR(1);
    LCD_CS(1);
}


/**
 * @brief       LCD写寄存器
 * @param       regno:寄存器编号/地址
 * @param       data:要写入的数据
 * @retval      无
 */
void lcd_write_reg(uint16_t regno, uint16_t data)
{
    lcd_wr_regno(regno);    /* 写入要写的寄存器序号 */
    lcd_wr_data(data);      /* 写入数据 */
}

6.LCD读数据函数

流程：①先将数据总线对应的IO口设置为上拉输入模式

②RS置为0，代表操作数据

③RD引脚置0，此时ST7789会将数据输出到stm32单片机的输入寄存器中

④读取输入寄存器的值

⑤RD置为1

⑥恢复片选

/**
 * @brief       LCD读数据
 * @param       无
 * @retval      读取到的数据
 */
static uint16_t lcd_rd_data(void)
{
    volatile uint16_t ram;  /* 防止被优化 */

    GPIO_InitTypeDef gpio_init_struct;
    /* LCD_DATA 引脚模式设置, 上拉输入, 准备接收数据 */
    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);

    LCD_RS(1);              /* RS=1,表示操作数据 */
    LCD_CS(0);
    LCD_RD(0);
    lcd_opt_delay(2);
    ram = LCD_DATA_IN;      /* 读取数据 */
    LCD_RD(1);
    LCD_CS(1);

    /* LCD_DATA 引脚模式设置, 推挽输出, 恢复输出状态 */
    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);

    return ram;
}

7.准备写GRAM函数

实际上就是写入对应的命令，因为lcd_wr_regno这个函数与写入命令操作是一致的

/**
 * @brief       准备写GRAM
 * @param       无
 * @retval      无
 */
__attribute__((always_inline)) void lcd_write_ram_prepare(void)
{
    lcd_wr_regno(lcddev.wramcmd);
}

8.设置光标坐标函数

（只需设置起始，末尾已在初始化函数里完成）

/**
 * @brief       设置光标位置(对RGB屏无效)
 * @param       x,y: 坐标
 * @retval      无
 */
void lcd_set_cursor(uint16_t x, uint16_t y)
{
    if (lcddev.id == 0X1963)
    {
        if (lcddev.dir == 0)    /* 竖屏模式, x坐标需要变换 */
        {
            x = lcddev.width - 1 - x;
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(0);
            lcd_wr_data(0);
            lcd_wr_data(x >> 8);
            lcd_wr_data(x & 0XFF);
        }
        else                    /* 横屏模式 */
        {
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(x >> 8);
            lcd_wr_data(x & 0XFF);
            lcd_wr_data((lcddev.width - 1) >> 8);
            lcd_wr_data((lcddev.width - 1) & 0XFF);
        }

        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_data(y & 0XFF);
        lcd_wr_data((lcddev.height - 1) >> 8);
        lcd_wr_data((lcddev.height - 1) & 0XFF);

    }
    else if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(x >> 8);
        lcd_wr_regno(lcddev.setxcmd + 1);
        lcd_wr_data(x & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_regno(lcddev.setycmd + 1);
        lcd_wr_data(y & 0XFF);
    }
    else    /* 9341/5310/7789/7796/9806 等 设置坐标 */
    {
        lcd_wr_regno(lcddev.setxcmd);	//这个命令是读8位的，且是高位先行
        lcd_wr_data(x >> 8);
        lcd_wr_data(x & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_data(y & 0XFF);
    }
}

9.读取某坐标点颜色的函数

①先进行坐标设置

②第一次读取到的是空值

③第二次才是真正的值

④继续读取，最后使用公式转换（具体看颜色获取命令的操作结果）

/**
 * @brief       读取个某点的颜色值
 * @param       x,y:坐标
 * @retval      此点的颜色(32位颜色,方便兼容LTDC)
 */
uint32_t lcd_read_point(uint16_t x, uint16_t y)
{
    uint16_t r = 0, g = 0, b = 0;

    if (x >= lcddev.width || y >= lcddev.height)return 0;   /* 超过了范围,直接返回 */

    lcd_set_cursor(x, y);       /* 设置坐标 */

    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(0X2E00);   /* 5510 发送读GRAM指令 */
    }
    else
    {
        lcd_wr_regno(0X2E);     /* 9341/5310/1963/7789/7796/9806 等发送读GRAM指令 */
    }

    r = lcd_rd_data();          /* 假读(dummy read) */

    if (lcddev.id == 0x1963)
    {
        return r;               /* 1963直接读就可以 */
    }

    r = lcd_rd_data();          /* 实际坐标颜色 */

    if (lcddev.id == 0x7796)    /* 7796 一次读取一个像素值 */
    {
        return r;
    }

    /* ILI9341/NT35310/NT35510/ST7789/ILI9806 要分2次读出 */
    b = lcd_rd_data();
    g = r & 0XFF;       /* 对于 9341/5310/5510/7789/9806, 第一次读取的是RG的值,R在前,G在后,各占8位 */
    g <<= 8;
    return (((r >> 11) << 11) | ((g >> 10) << 5) | (b >> 11));  /* 9341/5310/5510/7789/9806 需要公式转换一下 */
}

10.开启/关闭显示函数

/**
 * @brief       LCD开启显示
 * @param       无
 * @retval      无
 */
void lcd_display_on(void)
{
    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(0X2900);   /* 开启显示 */
    }
    else    /* 9341/5310/1963/7789/7796/9806 等发送开启显示指令 */
    {
        lcd_wr_regno(0X29);     /* 开启显示 */
    }
}

/**
 * @brief       LCD关闭显示
 * @param       无
 * @retval      无
 */
void lcd_display_off(void)
{
    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(0X2800);   /* 关闭显示 */
    }
    else    /* 9341/5310/1963/7789/7796/9806 等发送关闭显示指令 */
    {
        lcd_wr_regno(0X28);     /* 关闭显示 */
    }
}

11.设置扫描方向以及开窗（列和行的结束值）函数

/**
 * @brief       设置LCD的自动扫描方向(对RGB屏无效)，以及开窗大小（即列坐标的结束值，行坐标的结束值）
 *   @note
 *               9341/5310/5510/1963/7789/7796/9806等IC已经实际测试
 *              注意:其他函数可能会受到此函数设置的影响(尤其是9341),
 *              所以,一般设置为L2R_U2D即可,如果设置为其他扫描方式,可能导致显示不正常.
 *
 * @param       dir:0~7,代表8个方向(具体定义见lcd.h)
 * @retval      无
 */
void lcd_scan_dir(uint8_t dir)
{
    uint16_t regval = 0;
    uint16_t dirreg = 0;
    uint16_t temp;

    /* 横屏时，对1963不改变扫描方向, 其他IC改变扫描方向！竖屏时1963改变方向, 其他IC不改变扫描方向 */
    if ((lcddev.dir == 1 && lcddev.id != 0X1963) || (lcddev.dir == 0 && lcddev.id == 0X1963))
    {
        switch (dir)   /* 方向转换 */
        {
            case 0:
                dir = 6;
                break;

            case 1:
                dir = 7;
                break;

            case 2:
                dir = 4;
                break;

            case 3:
                dir = 5;
                break;

            case 4:
                dir = 1;
                break;

            case 5:
                dir = 0;
                break;

            case 6:
                dir = 3;
                break;

            case 7:
                dir = 2;
                break;
        }
    }

    /* 根据扫描方式 设置 0X36/0X3600 寄存器 bit 5,6,7 位的值 */
    switch (dir)
    {
        case L2R_U2D:/* 从左到右,从上到下 */
            regval |= (0 << 7) | (0 << 6) | (0 << 5);
            break;

        case L2R_D2U:/* 从左到右,从下到上 */
            regval |= (1 << 7) | (0 << 6) | (0 << 5);
            break;

        case R2L_U2D:/* 从右到左,从上到下 */
            regval |= (0 << 7) | (1 << 6) | (0 << 5);
            break;

        case R2L_D2U:/* 从右到左,从下到上 */
            regval |= (1 << 7) | (1 << 6) | (0 << 5);
            break;

        case U2D_L2R:/* 从上到下,从左到右 */
            regval |= (0 << 7) | (0 << 6) | (1 << 5);
            break;

        case U2D_R2L:/* 从上到下,从右到左 */
            regval |= (0 << 7) | (1 << 6) | (1 << 5);
            break;

        case D2U_L2R:/* 从下到上,从左到右 */
            regval |= (1 << 7) | (0 << 6) | (1 << 5);
            break;

        case D2U_R2L:/* 从下到上,从右到左 */
            regval |= (1 << 7) | (1 << 6) | (1 << 5);
            break;
    }

    dirreg = 0X36;  /* 对绝大部分驱动IC, 由0X36寄存器控制 */

    if (lcddev.id == 0X5510)
    {
        dirreg = 0X3600;    /* 对于5510, 和其他驱动ic的寄存器有差异 */
    }

    /* 9341 & 7789 & 7796 要设置BGR位 */
    if (lcddev.id == 0X9341 || lcddev.id == 0X7789 || lcddev.id == 0x7796)
    {
        regval |= 0X08;
    }

    lcd_write_reg(dirreg, regval);

    if (lcddev.id != 0X1963)   /* 1963不做坐标处理 */
    {
        if (regval & 0X20)
        {
            if (lcddev.width < lcddev.height)   /* 交换X,Y */
            {
                temp = lcddev.width;
                lcddev.width = lcddev.height;
                lcddev.height = temp;
            }
        }
        else
        {
            if (lcddev.width > lcddev.height)   /* 交换X,Y */
            {
                temp = lcddev.width;
                lcddev.width = lcddev.height;
                lcddev.height = temp;
            }
        }
    }

    /* 设置显示区域(开窗)大小 */
    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(0);
        lcd_wr_regno(lcddev.setxcmd + 1);
        lcd_wr_data(0);
        lcd_wr_regno(lcddev.setxcmd + 2);
        lcd_wr_data((lcddev.width - 1) >> 8);
        lcd_wr_regno(lcddev.setxcmd + 3);
        lcd_wr_data((lcddev.width - 1) & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(0);
        lcd_wr_regno(lcddev.setycmd + 1);
        lcd_wr_data(0);
        lcd_wr_regno(lcddev.setycmd + 2);
        lcd_wr_data((lcddev.height - 1) >> 8);
        lcd_wr_regno(lcddev.setycmd + 3);
        lcd_wr_data((lcddev.height - 1) & 0XFF);
    }
    else
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(0);
        lcd_wr_data(0);
        lcd_wr_data((lcddev.width - 1) >> 8);
        lcd_wr_data((lcddev.width - 1) & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(0);
        lcd_wr_data(0);
        lcd_wr_data((lcddev.height - 1) >> 8);
        lcd_wr_data((lcddev.height - 1) & 0XFF);
    }
}

12.写入某点的颜色的函数

/**
 * @brief       画点
 * @param       x,y: 坐标
 * @param       color: 点的颜色(32位颜色,方便兼容LTDC)
 * @retval      无
 */
void lcd_draw_point(uint16_t x, uint16_t y, uint32_t color)
{
    lcd_set_cursor(x, y);       /* 设置光标位置 */
    lcd_write_ram_prepare();    /* 开始写入GRAM */
    lcd_wr_data(color);
}

13.设置LCD显示方向的函数

实际上就是修改LCD参数结构体的值，随后再进行一次扫描设置（设置列以及行的起始位置就相当于设置了显示方向）

/**
 * @brief       设置LCD显示方向
 * @param       dir:0,竖屏; 1,横屏
 * @retval      无
 */
void lcd_display_dir(uint8_t dir)
{
    lcddev.dir = dir;   /* 竖屏/横屏 */

    if (dir == 0)       /* 竖屏 */
    {
        lcddev.width = 240;
        lcddev.height = 320;

        if (lcddev.id == 0x5510)
        {
            lcddev.wramcmd = 0X2C00;
            lcddev.setxcmd = 0X2A00;
            lcddev.setycmd = 0X2B00;
            lcddev.width = 480;
            lcddev.height = 800;
        }
        else if (lcddev.id == 0X1963)
        {
            lcddev.wramcmd = 0X2C;  /* 设置写入GRAM的指令 */
            lcddev.setxcmd = 0X2B;  /* 设置写X坐标指令 */
            lcddev.setycmd = 0X2A;  /* 设置写Y坐标指令 */
            lcddev.width = 480;     /* 设置宽度480 */
            lcddev.height = 800;    /* 设置高度800 */
        }
        else   /* 其他IC, 包括: 9341 / 5310 / 7789 / 7796 / 9806 等IC */
        {
            lcddev.wramcmd = 0X2C;
            lcddev.setxcmd = 0X2A;
            lcddev.setycmd = 0X2B;
        }

        if (lcddev.id == 0X5310 || lcddev.id == 0x7796)     /* 如果是5310/7796 则表示是 320*480分辨率 */
        {
            lcddev.width = 320;
            lcddev.height = 480;
        }

        if (lcddev.id == 0X9806)    /* 如果是9806 则表示是 480*800 分辨率 */
        {
            lcddev.width = 480;
            lcddev.height = 800;
        }
    }
    else                /* 横屏 */
    {
        lcddev.width = 320;         /* 默认宽度 */
        lcddev.height = 240;        /* 默认高度 */

        if (lcddev.id == 0x5510)
        {
            lcddev.wramcmd = 0X2C00;
            lcddev.setxcmd = 0X2A00;
            lcddev.setycmd = 0X2B00;
            lcddev.width = 800;
            lcddev.height = 480;
        }
        else if (lcddev.id == 0X1963 || lcddev.id == 0x9806)
        {
            lcddev.wramcmd = 0X2C;  /* 设置写入GRAM的指令 */
            lcddev.setxcmd = 0X2A;  /* 设置写X坐标指令 */
            lcddev.setycmd = 0X2B;  /* 设置写Y坐标指令 */
            lcddev.width = 800;     /* 设置宽度800 */
            lcddev.height = 480;    /* 设置高度480 */
        }
        else     /* 其他IC, 包括: 9341 / 5310 / 7789 / 7796 等IC */
        {
            lcddev.wramcmd = 0X2C;
            lcddev.setxcmd = 0X2A;
            lcddev.setycmd = 0X2B;
        }

        if (lcddev.id == 0X5310 || lcddev.id == 0x7796)     /* 如果是5310/7796 则表示是 320*480分辨率 */
        {
            lcddev.width = 480;
            lcddev.height = 320;
        }
    }

    lcd_scan_dir(DFT_SCAN_DIR);     /* 默认扫描方向 */
}

14.进行LCD屏幕的初始化

①先初始化IO口（配置输入输出模式，启动时钟等）

②判断是什么型号的驱动芯片

③进行对应的初始化（初始化代码为厂家提供，这里不仔细分析）

/**
 * @brief       初始化LCD
 *   @note      该初始化函数可以初始化各种型号的LCD(详见本.c文件最前面的描述)
 *
 * @param       无
 * @retval      无
 */
void lcd_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;

    LCD_BL_GPIO_CLK_ENABLE();   /* LCD_BL脚时钟使能 */
    LCD_CS_GPIO_CLK_ENABLE();   /* LCD_CS脚时钟使能 */
    LCD_WR_GPIO_CLK_ENABLE();   /* LCD_WR脚时钟使能 */
    LCD_RD_GPIO_CLK_ENABLE();   /* LCD_RD脚时钟使能 */
    LCD_RS_GPIO_CLK_ENABLE();   /* LCD_RS脚时钟使能 */
    LCD_DATA_GPIO_CLK_ENABLE(); /* LCD_DATA脚时钟使能 */
    __HAL_RCC_AFIO_CLK_ENABLE();
    __HAL_AFIO_REMAP_SWJ_NOJTAG(); /* 禁止JTAG, 使能SWD, 释放PB3,PB4两个引脚做普通IO用 */

    gpio_init_struct.Pin = LCD_BL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(LCD_BL_GPIO_PORT, &gpio_init_struct);     /* LCD_BL引脚模式设置(推挽输出) */

    gpio_init_struct.Pin = LCD_CS_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽复用 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(LCD_CS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_CS引脚 */

    gpio_init_struct.Pin = LCD_WR_GPIO_PIN;
    HAL_GPIO_Init(LCD_WR_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_WR引脚 */

    gpio_init_struct.Pin = LCD_RD_GPIO_PIN;
    HAL_GPIO_Init(LCD_RD_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RD引脚 */

    gpio_init_struct.Pin = LCD_RS_GPIO_PIN;
    HAL_GPIO_Init(LCD_RS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RS引脚 */

    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);   /* LCD_DATA引脚模式设置 */
    LCD_WR(1);                  /* WR 默认高电平 */
    LCD_RD(1);                  /* RD 默认高电平 */
    LCD_CS(1);                  /* CS 默认高电平 */
    LCD_RS(1);                  /* RS 默认高电平 */
    LCD_DATA_OUT(0XFFFF);       /* DATA 默认高电平 */

    lcd_opt_delay(0X1FFFF);

    /* 尝试9341ID的读取 */
    lcd_wr_regno(0XD3);
    lcddev.id = lcd_rd_data();  /* dummy read */
    lcddev.id = lcd_rd_data();  /* 读到0X00 */
    lcddev.id = lcd_rd_data();  /* 读取0X93 */
    lcddev.id <<= 8;
    lcddev.id |= lcd_rd_data(); /* 读取0X41 */

    if (lcddev.id != 0X9341)    /* 不是 9341 , 尝试看看是不是 ST7789 */
    {
        lcd_wr_regno(0X04);
        lcddev.id = lcd_rd_data();      /* dummy read */
        lcddev.id = lcd_rd_data();      /* 读到0X85 */
        lcddev.id = lcd_rd_data();      /* 读取0X85 */
        lcddev.id <<= 8;
        lcddev.id |= lcd_rd_data();     /* 读取0X52 */

        if (lcddev.id == 0X8552)        /* 将8552的ID转换成7789 */
        {
            lcddev.id = 0x7789;
        }

        if (lcddev.id != 0x7789)        /* 也不是ST7789, 尝试是不是 NT35310 */
        {
            lcd_wr_regno(0xD4);
            lcddev.id = lcd_rd_data();  /* dummy read */
            lcddev.id = lcd_rd_data();  /* 读回0x01 */
            lcddev.id = lcd_rd_data();  /* 读回0x53 */
            lcddev.id <<= 8;
            lcddev.id |= lcd_rd_data(); /* 这里读回0x10 */

            if (lcddev.id != 0x5310)    /* 也不是NT35310,尝试看看是不是ST7796 */
            {
                lcd_wr_regno(0XD3);
                lcddev.id = lcd_rd_data();  /* dummy read */
                lcddev.id = lcd_rd_data();  /* 读到0X00 */
                lcddev.id = lcd_rd_data();  /* 读取0X77 */
                lcddev.id <<= 8;
                lcddev.id |= lcd_rd_data(); /* 读取0X96 */

                if (lcddev.id != 0x7796)    /* 也不是ST7796,尝试看看是不是NT35510 */
                {
                    /* 发送密钥（厂家提供） */
                    lcd_write_reg(0xF000, 0x0055);
                    lcd_write_reg(0xF001, 0x00AA);
                    lcd_write_reg(0xF002, 0x0052);
                    lcd_write_reg(0xF003, 0x0008);
                    lcd_write_reg(0xF004, 0x0001);

                    lcd_wr_regno(0xC500);       /* 读取ID低八位 */
                    lcddev.id = lcd_rd_data();  /* 读回0x55 */
                    lcddev.id <<= 8;

                    lcd_wr_regno(0xC501);       /* 读取ID高八位 */
                    lcddev.id |= lcd_rd_data(); /* 读回0x10 */

                    delay_ms(5);                /* 等待5ms, 因为0XC501指令对1963来说就是软件复位指令, 等待5ms让1963复位完成再操作 */

                    if (lcddev.id != 0x5510)    /* 也不是NT5510,尝试看看是不是ILI9806 */
                    {
                        lcd_wr_regno(0XD3);
                        lcddev.id = lcd_rd_data();  /* dummy read */
                        lcddev.id = lcd_rd_data();  /* 读回0X00 */
                        lcddev.id = lcd_rd_data();  /* 读回0X98 */
                        lcddev.id <<= 8;
                        lcddev.id |= lcd_rd_data(); /* 读回0X06 */

                        if (lcddev.id != 0x9806)    /* 也不是ILI9806,尝试看看是不是SSD1963 */
                        {
                            lcd_wr_regno(0xA1);
                            lcddev.id = lcd_rd_data();
                            lcddev.id = lcd_rd_data();  /* 读回0x57 */
                            lcddev.id <<= 8;
                            lcddev.id |= lcd_rd_data(); /* 读回0x61 */

                            if (lcddev.id == 0x5761) lcddev.id = 0x1963; /* SSD1963读回的ID是5761H,为方便区分,我们强制设置为1963 */
                        }
                    }
                }
            }
        }
    }

    /* 特别注意, 如果在main函数里面屏蔽串口1初始化, 则会卡死在printf
     * 里面(卡死在f_putc函数), 所以, 必须初始化串口1, 或者屏蔽掉下面
     * 这行 printf 语句 !!!!!!!
     */
    printf("LCD ID:%x\r\n", lcddev.id); /* 打印LCD ID */

    if (lcddev.id == 0X7789)
    {
        lcd_ex_st7789_reginit();    /* 执行ST7789初始化 */
    }
    else if (lcddev.id == 0X9341)
    {
        lcd_ex_ili9341_reginit();   /* 执行ILI9341初始化 */
    }
    else if (lcddev.id == 0x5310)
    {
        lcd_ex_nt35310_reginit();   /* 执行NT35310初始化 */
    }
    else if (lcddev.id == 0x7796)
    {
        lcd_ex_st7796_reginit();    /* 执行ST7796初始化 */
    }
    else if (lcddev.id == 0x5510)
    {
        lcd_ex_nt35510_reginit();   /* 执行NT35510初始化 */
    }
    else if (lcddev.id == 0x9806)
    {
        lcd_ex_ili9806_reginit();   /* 执行ILI9806初始化 */
    }
    else if (lcddev.id == 0x1963)
    {
        lcd_ex_ssd1963_reginit();   /* 执行SSD1963初始化 */
        lcd_ssd_backlight_set(100); /* 背光设置为最亮 */
    }

    lcd_display_dir(0); /* 默认为竖屏 */
    LCD_BL(1);          /* 点亮背光 */
    lcd_clear(WHITE);
}

14.清屏函数

此函数先计算总共要设置的点（开窗大小），随后进行逐个点涂色，由于此过程不需要重复一直进行CS操作，所以进行了速度的优化，具体看函数实现

/**
 * @brief       清屏函数
 * @param       color: 要清屏的颜色
 * @retval      无
 */
void lcd_clear(uint16_t color)
{
    uint32_t index = 0;
    uint32_t totalpoint = lcddev.width;
    totalpoint *= lcddev.height;    /* 得到总点数 */
    lcd_set_cursor(0x00, 0x0000);   /* 设置光标位置 */
    lcd_write_ram_prepare();        /* 开始写入GRAM */

    /* 为了提高写入速度, 将lcd_wr_data函数进行拆分, 避免重复设置
     * RS, CS的操作, 从而提升速度, 从51帧提高到78帧左右, 提高50%
     * 测试条件: -O2优化, 纯刷屏
     * 在有速度要求的时候, 可以继续优化: lcd_fill, lcd_color_fill,
     * lcd_set_cursor 和 lcd_draw_point 等函数, 大家可以自行优化
     */
    LCD_RS(1);                      /* RS=1,表示写数据 */
    LCD_CS(0);

    for (index = 0; index < totalpoint; index++)
    {
        LCD_DATA_OUT(color);        /* 写入要写的数据 */
        LCD_WR(0);
        LCD_WR(1);
    }

    LCD_CS(1);
}

15.指定区域填充单色/颜色块函数

/**
 * @brief       在指定区域内填充单个颜色
 * @param       (sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex - sx + 1) * (ey - sy + 1)
 * @param       color: 要填充的颜色(32位颜色,方便兼容LTDC)
 * @retval      无
 */
void lcd_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint32_t color)
{
    uint16_t i, j;
    uint16_t xlen = 0;
    xlen = ex - sx + 1;

    for (i = sy; i <= ey; i++)
    {
        lcd_set_cursor(sx, i);      /* 设置光标位置 */
        lcd_write_ram_prepare();    /* 开始写入GRAM */

        for (j = 0; j < xlen; j++)
        {
            lcd_wr_data(color);     /* 写入数据 */
        }
    }
}

/**
 * @brief       在指定区域内填充指定颜色块
 * @param       (sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex - sx + 1) * (ey - sy + 1)
 * @param       color: 要填充的颜色数组首地址
 * @retval      无
 */
void lcd_color_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint16_t *color)
{
    uint16_t height, width;
    uint16_t i, j;
    width = ex - sx + 1;            /* 得到填充的宽度 */
    height = ey - sy + 1;           /* 高度 */

    for (i = 0; i < height; i++)
    {
        lcd_set_cursor(sx, sy + i); /* 设置光标位置 */
        lcd_write_ram_prepare();    /* 开始写入GRAM */

        for (j = 0; j < width; j++)
        {
            lcd_wr_data(color[i * width + j]);  /* 写入数据 */
        }
    }
}

16.画各种线段以及各种图形的函数

/**
 * @brief       画线
 * @param       x1,y1: 起点坐标
 * @param       x2,y2: 终点坐标
 * @param       color: 线的颜色
 * @retval      无
 */
void lcd_draw_line(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
{
    uint16_t t;
    int xerr = 0, yerr = 0, delta_x, delta_y, distance;
    int incx, incy, row, col;
    delta_x = x2 - x1;          /* 计算坐标增量 */
    delta_y = y2 - y1;
    row = x1;
    col = y1;

    if (delta_x > 0)incx = 1;   /* 设置单步方向 */
    else if (delta_x == 0)incx = 0; /* 垂直线 */
    else
    {
        incx = -1;
        delta_x = -delta_x;
    }

    if (delta_y > 0)incy = 1;
    else if (delta_y == 0)incy = 0; /* 水平线 */
    else
    {
        incy = -1;
        delta_y = -delta_y;
    }

    if ( delta_x > delta_y)distance = delta_x;  /* 选取基本增量坐标轴 */
    else distance = delta_y;

    for (t = 0; t <= distance + 1; t++ )   /* 画线输出 */
    {
        lcd_draw_point(row, col, color); /* 画点 */
        xerr += delta_x ;
        yerr += delta_y ;

        if (xerr > distance)
        {
            xerr -= distance;
            row += incx;
        }

        if (yerr > distance)
        {
            yerr -= distance;
            col += incy;
        }
    }
}

/**
 * @brief       画水平线
 * @param       x,y: 起点坐标
 * @param       len  : 线长度
 * @param       color: 矩形的颜色
 * @retval      无
 */
void lcd_draw_hline(uint16_t x, uint16_t y, uint16_t len, uint16_t color)
{
    if ((len == 0) || (x > lcddev.width) || (y > lcddev.height))return;

    lcd_fill(x, y, x + len - 1, y, color);
}

/**
 * @brief       画矩形
 * @param       x1,y1: 起点坐标
 * @param       x2,y2: 终点坐标
 * @param       color: 矩形的颜色
 * @retval      无
 */
void lcd_draw_rectangle(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
{
    lcd_draw_line(x1, y1, x2, y1, color);
    lcd_draw_line(x1, y1, x1, y2, color);
    lcd_draw_line(x1, y2, x2, y2, color);
    lcd_draw_line(x2, y1, x2, y2, color);
}

/**
 * @brief       画圆
 * @param       x,y  : 圆中心坐标
 * @param       r    : 半径
 * @param       color: 圆的颜色
 * @retval      无
 */
void lcd_draw_circle(uint16_t x0, uint16_t y0, uint8_t r, uint16_t color)
{
    int a, b;
    int di;
    a = 0;
    b = r;
    di = 3 - (r << 1);       /* 判断下个点位置的标志 */

    while (a <= b)
    {
        lcd_draw_point(x0 + a, y0 - b, color);  /* 5 */
        lcd_draw_point(x0 + b, y0 - a, color);  /* 0 */
        lcd_draw_point(x0 + b, y0 + a, color);  /* 4 */
        lcd_draw_point(x0 + a, y0 + b, color);  /* 6 */
        lcd_draw_point(x0 - a, y0 + b, color);  /* 1 */
        lcd_draw_point(x0 - b, y0 + a, color);
        lcd_draw_point(x0 - a, y0 - b, color);  /* 2 */
        lcd_draw_point(x0 - b, y0 - a, color);  /* 7 */
        a++;

        /* 使用Bresenham算法画圆 */
        if (di < 0)
        {
            di += 4 * a + 6;
        }
        else
        {
            di += 10 + 4 * (a - b);
            b--;
        }
    }
}

/**
 * @brief       填充实心圆
 * @param       x,y: 圆中心坐标
 * @param       r    : 半径
 * @param       color: 圆的颜色
 * @retval      无
 */
void lcd_fill_circle(uint16_t x, uint16_t y, uint16_t r, uint16_t color)
{
    uint32_t i;
    uint32_t imax = ((uint32_t)r * 707) / 1000 + 1;
    uint32_t sqmax = (uint32_t)r * (uint32_t)r + (uint32_t)r / 2;
    uint32_t xr = r;

    lcd_draw_hline(x - r, y, 2 * r, color);

    for (i = 1; i <= imax; i++)
    {
        if ((i * i + xr * xr) > sqmax)
        {
            /* draw lines from outside */
            if (xr > imax)
            {
                lcd_draw_hline (x - i + 1, y + xr, 2 * (i - 1), color);
                lcd_draw_hline (x - i + 1, y - xr, 2 * (i - 1), color);
            }

            xr--;
        }

        /* draw lines from inside (center) */
        lcd_draw_hline(x - xr, y + i, 2 * xr, color);
        lcd_draw_hline(x - xr, y - i, 2 * xr, color);
    }
}

17.在指定位置写入字符的函数

/**
 * @brief       在指定位置显示一个字符
 * @param       x,y  : 坐标
 * @param       chr  : 要显示的字符:" "--->"~"
 * @param       size : 字体大小 12/16/24/32
 * @param       mode : 叠加方式(1); 非叠加方式(0);
 * @param       color : 字符的颜色;
 * @retval      无
 */
void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size, uint8_t mode, uint16_t color)
{
    uint8_t temp, t1, t;
    uint16_t y0 = y;
    uint8_t csize = 0;
    uint8_t *pfont = 0;

    csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size / 2); /* 得到字体一个字符对应点阵集所占的字节数 */
    chr = chr - ' ';    /* 得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库） */

    switch (size)
    {
        case 12:
            pfont = (uint8_t *)asc2_1206[chr];  /* 调用1206字体 */
            break;

        case 16:
            pfont = (uint8_t *)asc2_1608[chr];  /* 调用1608字体 */
            break;

        case 24:
            pfont = (uint8_t *)asc2_2412[chr];  /* 调用2412字体 */
            break;

        case 32:
            pfont = (uint8_t *)asc2_3216[chr];  /* 调用3216字体 */
            break;

        default:
            return ;
    }

    for (t = 0; t < csize; t++)
    {
        temp = pfont[t];    /* 获取字符的点阵数据 */

        for (t1 = 0; t1 < 8; t1++)   /* 一个字节8个点 */
        {
            if (temp & 0x80)        /* 有效点,需要显示 */
            {
                lcd_draw_point(x, y, color);        /* 画点出来,要显示这个点 */
            }
            else if (mode == 0)     /* 无效点,不显示 */
            {
                lcd_draw_point(x, y, g_back_color); /* 画背景色,相当于这个点不显示(注意背景色由全局变量控制) */
            }

            temp <<= 1; /* 移位, 以便获取下一个位的状态 */
            y++;

            if (y >= lcddev.height)return;  /* 超区域了 */

            if ((y - y0) == size)   /* 显示完一列了? */
            {
                y = y0; /* y坐标复位 */
                x++;    /* x坐标递增 */

                if (x >= lcddev.width)return;   /* x坐标超区域了 */

                break;
            }
        }
    }
}

18.在指定位置显示数字（没有前导0）

/**
 * @brief       显示len个数字
 * @param       x,y : 起始坐标
 * @param       num : 数值(0 ~ 2^32)
 * @param       len : 显示数字的位数
 * @param       size: 选择字体 12/16/24/32
 * @param       color : 数字的颜色;
 * @retval      无
 */
void lcd_show_num(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint16_t color)
{
    uint8_t t, temp;
    uint8_t enshow = 0;

    for (t = 0; t < len; t++)   /* 按总显示位数循环 */
    {
        temp = (num / lcd_pow(10, len - t - 1)) % 10;   /* 获取对应位的数字 */

        if (enshow == 0 && t < (len - 1))   /* 没有使能显示,且还有位要显示 */
        {
            if (temp == 0)
            {
                lcd_show_char(x + (size / 2)*t, y, ' ', size, 0, color);/* 显示空格,占位 */
                continue;   /* 继续下个一位 */
            }
            else
            {
                enshow = 1; /* 使能显示 */
            }

        }

        lcd_show_char(x + (size / 2)*t, y, temp + '0', size, 0, color); /* 显示字符 */
    }
}

19.显示数字（含有前导0）

/**
 * @brief       扩展显示len个数字(高位是0也显示)
 * @param       x,y : 起始坐标
 * @param       num : 数值(0 ~ 2^32)
 * @param       len : 显示数字的位数
 * @param       size: 选择字体 12/16/24/32
 * @param       mode: 显示模式
 *              [7]:0,不填充;1,填充0.
 *              [6:1]:保留
 *              [0]:0,非叠加显示;1,叠加显示.
 * @param       color : 数字的颜色;
 * @retval      无
 */
void lcd_show_xnum(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint8_t mode, uint16_t color)
{
    uint8_t t, temp;
    uint8_t enshow = 0;

    for (t = 0; t < len; t++)   /* 按总显示位数循环 */
    {
        temp = (num / lcd_pow(10, len - t - 1)) % 10;    /* 获取对应位的数字 */

        if (enshow == 0 && t < (len - 1))   /* 没有使能显示,且还有位要显示 */
        {
            if (temp == 0)
            {
                if (mode & 0X80)   /* 高位需要填充0 */
                {
                    lcd_show_char(x + (size / 2)*t, y, '0', size, mode & 0X01, color);  /* 用0占位 */
                }
                else
                {
                    lcd_show_char(x + (size / 2)*t, y, ' ', size, mode & 0X01, color);  /* 用空格占位 */
                }

                continue;
            }
            else
            {
                enshow = 1; /* 使能显示 */
            }

        }

        lcd_show_char(x + (size / 2)*t, y, temp + '0', size, mode & 0X01, color);
    }
}

20.显示字符串

/**
 * @brief       显示字符串
 * @param       x,y         : 起始坐标
 * @param       width,height: 区域大小
 * @param       size        : 选择字体 12/16/24/32
 * @param       p           : 字符串首地址
 * @param       color       : 字符串的颜色;
 * @retval      无
 */
void lcd_show_string(uint16_t x, uint16_t y, uint16_t width, uint16_t height, uint8_t size, char *p, uint16_t color)
{
    uint8_t x0 = x;
    width += x;
    height += y;

    while ((*p <= '~') && (*p >= ' '))   /* 判断是不是非法字符! */
    {
        if (x >= width)
        {
            x = x0;
            y += size;
        }

        if (y >= height)break;  /* 退出 */

        lcd_show_char(x, y, *p, size, 0, color);
        x += size / 2;
        p++;
    }
}
