在工业控制、消费电子、电源管理等领域，精准的电流监测是保障设备稳定运行的核心环节。韦克威 VCS712 系列霍尔电流传感器作为 100% 国产化方案，凭借 1~50A 交直流电流检测能力、3kV 高隔离耐压、1μS 超快响应等特性，可替代传统功率电阻、线性光耦等方案，适配从低压负载检测到高压隔离监测的多类场景。本教程将从器件特性认知、选型方法、电路设计、布线实操到故障排查，系统讲解 VCS712 的应用全流程，助力工程师快速落地项目开发。

一、VCS712 核心特性与工作原理

在开展设计前，需先明确 VCS712 的核心优势与工作机制，确保其适配实际应用需求。

（一）关键特性速览

VCS712 作为开环霍尔电流传感器，核心参数直接决定其适用场景，重点特性如下：

• 测量能力：支持 1~50A 交直流电流检测，瞬态过载电流可达 80A（100ms 脉冲，1% 占空比），适配中小型功率设备的电流监测需求。

• 隔离与安全：隔离耐压达 3000V RMS（50Hz，1min），原边电流回路与副边信号回路完全隔离，避免高压窜入弱电系统导致损坏。

• 精度与响应：常温（25℃）精度误差＜1%，全温区（-40~125℃或 - 55~125℃）误差＜3%；响应时间低至 1μS，带宽 250kHz，可捕捉快速电流波动（如电机启动冲击电流）。

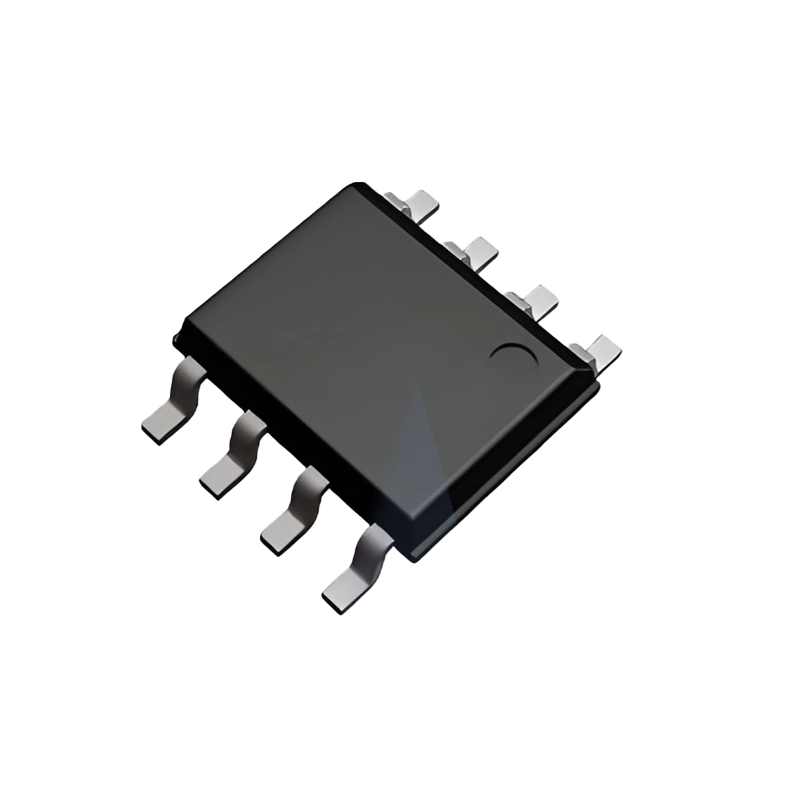

• 低功耗与易用性：原边导电路径阻抗仅 0.8mΩ，功率损耗小；支持 3.3V/5V 双供电，外围电路简单，SOP-8 封装适配高密度 PCB 布局，且支持波峰焊与全自动贴片。

• 抗干扰能力：通过内置数字校准技术抑制温度漂移、磁滞与非线性误差，同时不受电线磁场、地磁场等外界干扰，高电源抑制比确保复杂环境下的测量稳定性。

（二）工作原理解析

VCS712 基于开环霍尔效应 + 数字校准实现电流检测，核心流程分为四步：

1. 磁场生成：被测电流从原边引脚 IP + 流入，经芯片内部铜导电路径从 IP - 流出，根据安培定则，电流会在导电路径周围生成与电流大小成比例的磁场。

1. 磁场感应：芯片内置的高精度霍尔元件感知磁场强度，将磁信号转换为初始电压信号。

1. 信号校准：内置 ADC 采集初始电压，通过数字校准算法抵消温度漂移（热零点漂移 ±0.5%）、磁滞、非线性度等干扰，输出稳定的中间电压。

1. 电压输出：校准后的电压信号经放大后，从 VIOUT 引脚输出，输出电压与原边电流呈线性关系，公式为：VIOUT = IP× 灵敏度（Sens） + 零点输出电压（Voq）。

二、VCS712 选型指南：按场景匹配参数

选型是确保 VCS712 适配应用的关键，需围绕温度范围、电流规格、输出模式、供电电压四大维度，结合选型表与特征码定义精准筛选型号。

（一）核心选型维度拆解

1. 温度范围确定

根据应用环境的极端温度选择产品等级，避免温漂超差：

• • 常规工业场景（如室内控制柜，-40~125℃）：选择工业级型号（特征码含 “I”，如 VCS712I-20B5F）。

1. 额定电流与灵敏度匹配

需根据实际监测的最大电流（建议预留 1.2~1.5 倍余量，避免过载）选择额定电流（IPR），再通过 “灵敏度 = 额定输出（VFS）/ 额定电流（IPR）” 计算对应灵敏度，示例如下：

实际最大电流	推荐额定电流（IPR）	供电电压	参考灵敏度（mV/A）	适配场景
≤8A	±10A	5V	200（如 VCS712I-10B5F）	消费电子负载检测
8~16A	±20A	5V	100（如 VCS712I-20B5F）	小型电机控制
16~40A	±50A	3.3V	26.4（如 VCS712I-50B3F）	车载电源、储能模块

1. 输出模式与特征码选择

输出模式由特征码（E/B/U/D/F）决定，需结合电流检测方向（单向 / 双向）与电路设计（单端 / 差分）选择，核心对应关系如下：

• • 双向电流检测（如电池充放电、交流电机）：

• • • 零点不随供电变化：选特征码 “E”（VIOUT@0A=VREF=2.5V，如型号 VCS712I-20E5D），适合对零点稳定性要求高的场景，避免供电波动影响检测精度。

• • • 零点随供电比例变化：选特征码 “B”（VIOUT@0A=0.5VCC），适配需简化基准电路、对零点精度要求中等的场景。

• • 单向电流检测（如直流电源、开关电源过流保护）：选特征码 “U”（VIOUT@0A=0.1VCC），可避免反向电流干扰输出信号，简化软件判断逻辑。

• • 电路设计适配：

• • • 差分电路（抗干扰需求高，如工业变频器）：选特征码 “D”（带 VREF 引脚），通过 VIOUT 与 VREF 的差值计算电流，降低温度与电磁干扰。

• • • 单端电路（简化设计，如消费电子）：选特征码 “F”（6 脚为 NC，无 VREF），直接采集 VIOUT，减少外围器件。

1. 供电电压确认

型号后缀中的 “3” 或 “5” 代表适配的供电电压：

• • 后缀 “3”（如 B3F、U3F）：适配 3.3V 供电，需确保供电电压范围 3.0~3.6V。

• • 后缀 “5”（如 B5F、E5D）：适配 5V 供电，供电电压范围 4.5~5.5V。

（二）选型避坑要点

• 避免 “额定电流不足”：持续工作电流需≤额定电流（IPR），若长期接近或超过 IPR，会导致芯片结温升高，精度下降甚至损坏。

• 确认输出电压与 ADC 匹配：例如 3.3V 供电、特征码 U 的型号（VIOUT@0A=0.1VCC=0.33V），最大输出电压约 2.97V（0.9VCC），需确保 ADC 量程覆盖该范围（如 0~3.3V ADC），避免超量程导致数据失真。

三、VCS712 电路设计：从典型应用到抗干扰方案

VCS712 的电路设计分为 “典型应用电路”（单端采集）与 “差分应用电路”，需根据干扰环境与精度需求选择，核心是确保供电稳定、输出采集精准。

（一）典型应用电路（单端采集，干扰小场景）

1. 电路组成（以特征码 F、5V 供电为例）

• 供电回路：VCC（8 脚）接 5V 电源，并联 1μF 电解电容（滤除低频纹波）与 1nF 陶瓷电容（滤除高频噪声），电容需靠近 8 脚；GND（5 脚）与弱电系统地可靠连接，避免地环路干扰。

• 原边电流回路：IP+（1/2 脚，可只接 1 脚或 2 脚）串联在被测电流回路的正极，IP-（3/4 脚，可只接 3 脚或 4 脚）接回路负极，确保电流方向与 IP+→IP - 一致（反向会导致输出电压低于零点电压）。

• 输出回路：VIOUT（7 脚）接 ADC 输入，可串联 1kΩ 限流电阻（保护 ADC 引脚），并联 50pF~1nF 电容（根据带宽需求调整：电容越大，纹波越小但响应速度稍慢）；NC（6 脚）悬空，不可接任何信号或电源。

2. 电流计算示例（型号 VCS712I-20B5F）

• 已知参数：5V 供电，灵敏度 Sens=100mV/A，零点输出 Voq=0.5VCC=2.5V。

• 若 ADC 采集到 VIOUT=3.5V，则原边电流 IP=(VIOUT - Voq)/Sens=(3.5-2.5)/0.1=10A；若 VIOUT=1.5V（双向检测），则 IP=(1.5-2.5)/0.1=-10A（负号代表电流反向）。

（二）差分应用电路（抗干扰，复杂环境）

当应用场景存在强电磁干扰（如电机驱动、高压设备）或宽温度变化时，需采用差分采集方案，利用 VREF 引脚抵消共模干扰。

1. 硬件差分电路（特征码 D，5V 供电）

• 电路组成：通过运算放大器构成差分放大电路，VIOUT（7 脚）与 VREF（6 脚）分别接运放的同相端与反相端，放大倍数由外接电阻决定（建议放大倍数 2~5 倍，避免噪声放大过度）。

• 关键参数：运放需选择低失调电压（＜1mV）、宽温区（-40~125℃）型号（如 OPA2376），确保差分放大精度；VREF 端需并联 0.47μF 电容，稳定参考电压。

• 电流计算：若放大倍数为 2，运放输出 Vout=(VIOUT - VREF)×2，结合灵敏度可反推 IP，例如 Vout=1V、Sens=100mV/A，则 IP=( (1/2) + VREF - Voq )/Sens（Voq=VREF=2.5V），即 IP=(0.5)/0.1=5A。

2. 软件差分电路（简化硬件，依赖 MCU）

• 电路组成：VIOUT（7 脚）与 VREF（6 脚）分别接 MCU 的两个 ADC 通道（如 AN1、AN2），通过软件计算两者差值（VIOUT - VREF），再结合灵敏度计算电流。

• 优势：无需额外运放，简化硬件设计；可通过软件校准抵消 ADC 通道间的失调误差，适合对成本敏感的场景。

（三）电路设计注意事项

1. 电源滤波：供电端电容必须靠近 VCC 引脚（距离≤5mm），否则无法有效滤除电源纹波，导致输出电压波动。

1. 原边阻抗控制：IP + 与 IP - 的外部布线电阻需远小于 0.8mΩ（芯片自身阻抗），建议采用短而粗的铜箔（宽度≥2mm），避免额外压降影响测量精度。

1. ADC 采集范围：若输出电压超出 ADC 量程（如 3.3V ADC 测 5V 供电的 VIOUT），需在 VIOUT 端增加分压电路（如串联 2kΩ+1kΩ 电阻，分压比 1:2），确保输入 ADC 的电压在量程内。

四、PCB 布线实操：按电流规格定工艺

VCS712 采用 SOP-8 封装，原边电流路径的载流能力与散热性能直接影响器件稳定性，需根据持续电流大小制定布线方案，同时规避干扰风险。

（一）布线规格与工艺要求

持续电流	布线方案	工艺细节
＜10A	标准 SOP-8 布线	1. IP+（1/2 脚）与 IP-（3/4 脚）分别短接布线，铜箔宽度≥1mm；2. 引脚焊盘需完全覆盖焊锡（厚度≥0.1mm），增强导电性与散热；3. 可选 “开窗设计”（露出铜箔并覆盖阻焊层），降低温漂。
10~30A	IP 端开窗设计	1. IP + 与 IP - 布线宽度≥3mm，铜箔厚度≥2 盎司（70μm）；2. 开窗区域面积≥布线面积的 90%，开窗后覆盖焊锡（厚度≥0.2mm），提升载流能力；3. 避免 IP 路径与信号路径（VIOUT、VREF）交叉，间距≥2mm。
≥30A	开窗 + 通孔散热	1. 铜箔厚度≥4 盎司（140μm），或采用多层板过流（顶层 + 底层铜箔并联）；2. IP 路径上均匀布置 2~3 个通孔（孔径≥0.8mm），连通多层铜箔，增强散热；3. 开窗区域焊锡厚度≥0.5mm，必要时在 PCB 背面增加散热片（通过导热胶贴合）。

（二）布线抗干扰技巧

1. 强弱电分离：原边电流回路（强电，如 50A 电流）与副边信号回路（弱电，如 VIOUT、VREF）间距≥3mm，避免强电产生的磁场干扰弱电信号。

1. 地平面优化：GND（5 脚）需连接到独立的弱电地平面，且地平面无断点，避免地环路引入干扰；若 PCB 为双面板，底层可铺设完整地平面，增强抗干扰能力。

1. 散热隔离：若 VCS712 附近有发热元件（如功率 MOS 管、电感），需预留≥5mm 间距，或在中间设置隔热槽，防止高温导致芯片结温超标（最大结温 165℃）。

五、使用注意事项与故障排查

（一）使用安全与寿命保障

1. 结温控制：芯片温度不得超过 165℃（持续时间≤1min），否则会导致封装热缩开裂。实际应用中，可通过红外测温仪检测芯片表面温度，若接近 120℃（结温约 140℃），需增加散热措施（如加大铜箔、增加风扇）。

1. 隔离耐压：安装与调试时，原边高压端与副边信号端的爬电距离需≥6mm（根据 3000V 隔离耐压要求），避免潮湿环境下击穿放电。

1. 焊接规范：采用波峰焊时，峰值温度≤260℃，持续时间≤10s；手工焊接时，电烙铁温度≤300℃，焊接时间≤3s，避免引脚过热损坏内部电路。

（二）常见故障排查

故障现象	可能原因	排查方案
输出电压恒为零点电压（如 2.5V）	1. 原边电流未接入或 IP+/- 接反；2. 芯片供电异常（VCC 无电压）；3. 芯片内部损坏	1. 检查原边电流回路是否导通，调换 IP+/- 接线观察输出是否变化；2. 测量 VCC（8 脚）电压，确认 3.3V/5V 正常；3. 替换新芯片测试，排除器件故障。
输出电压波动大（纹波＞100mV）	1. 供电纹波过大；2. 外界电磁干扰；3. 输出端未接滤波电容	1. 检查供电端电容是否失效，增加 10μF 电解电容；2. 改用差分采集电路，或在芯片周围增加磁环；3. 在 VIOUT 端并联 1nF 电容，观察纹波是否减小。
测量精度超差（误差＞3%）	1. 未校准零点；2. 温漂影响（环境温度变化大）；3. 布线电阻过大	1. 在 0A 电流下记录零点电压，软件计算时扣除；2. 采用差分电路或增加温度补偿算法；3. 检查 IP 路径铜箔是否过细，按规格书优化布线。

六、总结与替代参考

VCS712 作为国产化霍尔电流传感器，在精度、响应速度、抗干扰能力上可媲美国外同类产品，且具备供货稳定、成本优势明显的特点。目前其可直接替代传统分立式检测方案（如功率电阻 + 运放、线性光耦），在中小型功率设备中实现更简洁、更可靠的电流监测。

若需进一步优化精度（如全温区误差＜2%）或扩展功能（如数字输出），可联系韦克威技术人员获取定制化方案；实际批量应用前，建议先通过厂商提供的 demo 板验证功能，确保与实际场景适配。

通过本教程的讲解，可快速掌握 VCS712 的选型、设计与实操要点，后续可结合具体应用场景（如电机控制、电源保护）细化参数，实现高效可靠的电流监测方案。
