ISP软件烧录 与下载问题
·
ISP软件烧录 与下载问题
一、mcuisp

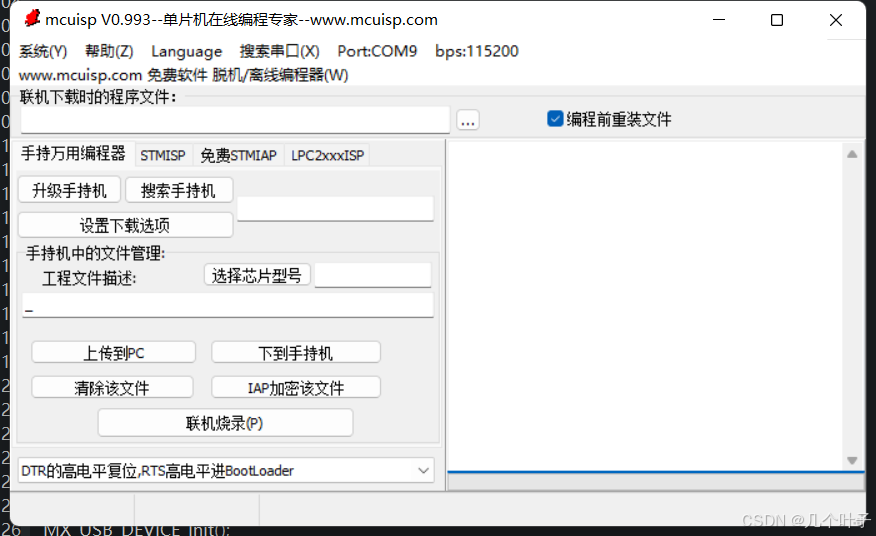

打开mcuisp.exe

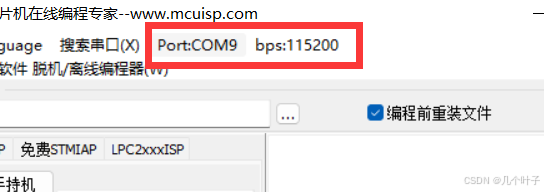

将Port改成连接开发板的那个端口（右键单击此电脑，点击管理，找到计算机管理->系统工具->设备管理器->端口(COM和LPT)中查看)
bps选择115200

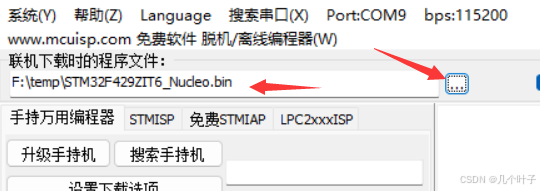

选择要下的程序文件：

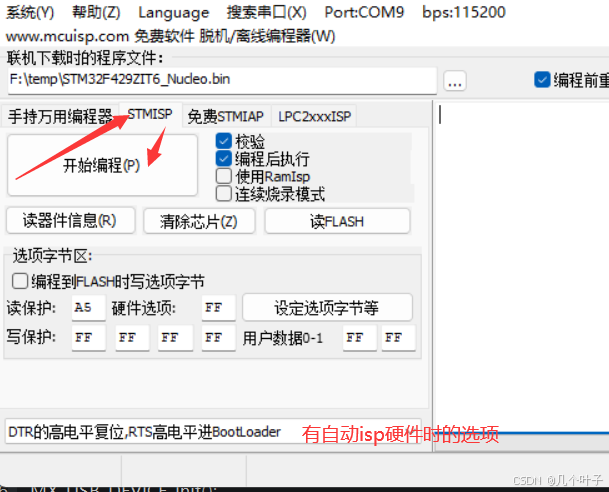

点击STMISP，点击开始编程(P)，有自动ISP硬件支持可在下面选择对应DTR与RTS的电平自动下载，没有就需要Boot0拉高，boot1拉低，在点击开始编程后复位一下单片机，程序下载完毕后再复位才能运行程序。
注意程序文件需要选择hex，bin文件没有地址信息会显示 程序文件不是0x8000000和0x20000000区域的。如果发现不能下载，显示无法读取更多信息则先点清除芯片。
二、FlyMcu
mcuisp的新版本

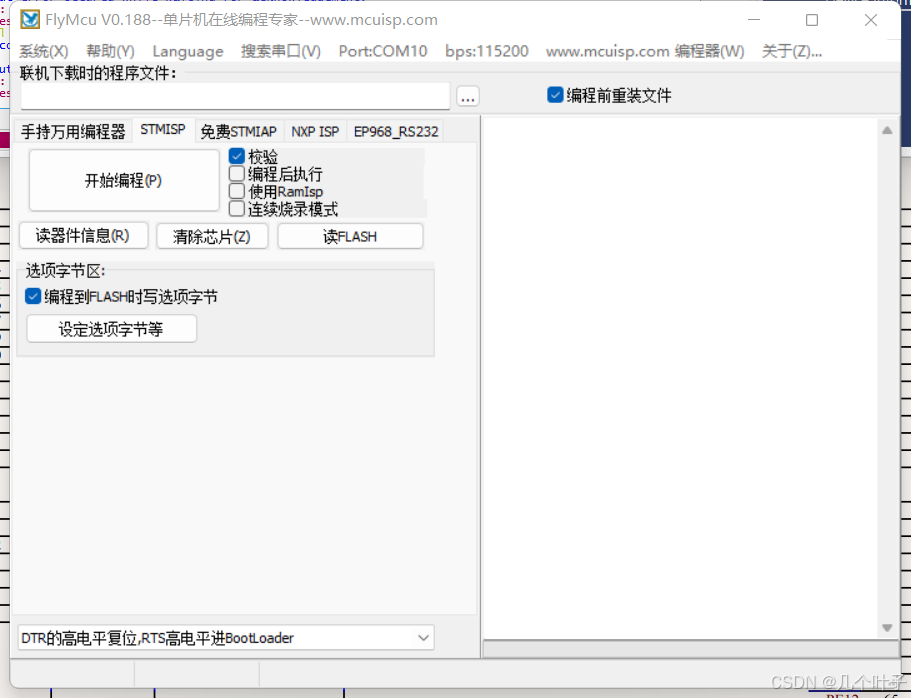

打开软件：

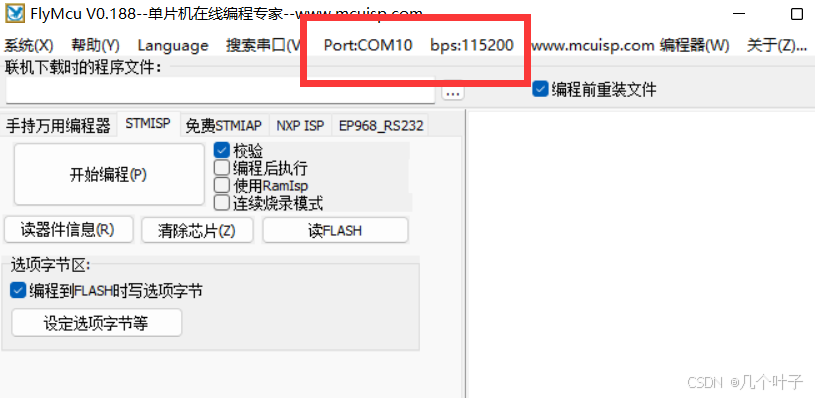

选择串口与波特率：

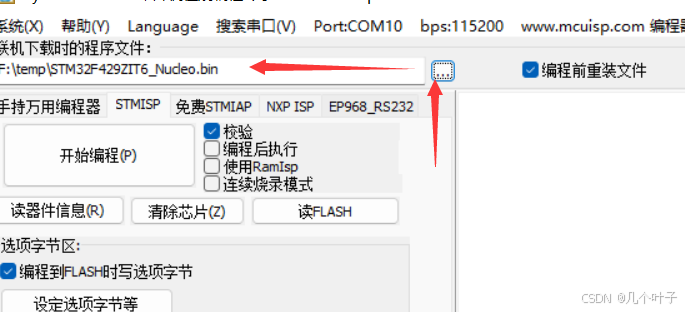

选择要下载的程序文件：
有自动ISP硬件支持可在下面选择对应DTR与RTS的电平自动下载，没有就需要Boot0拉高，boot1拉低，在点击开始编程后复位一下单片机，程序下载完毕后再复位才能运行程序。
注意程序文件需要选择hex，bin文件没有地址信息会显示 程序文件不是0x8000000和0x20000000区域的。如果发现不能下载，显示无法读取更多信息则先点清除芯片。

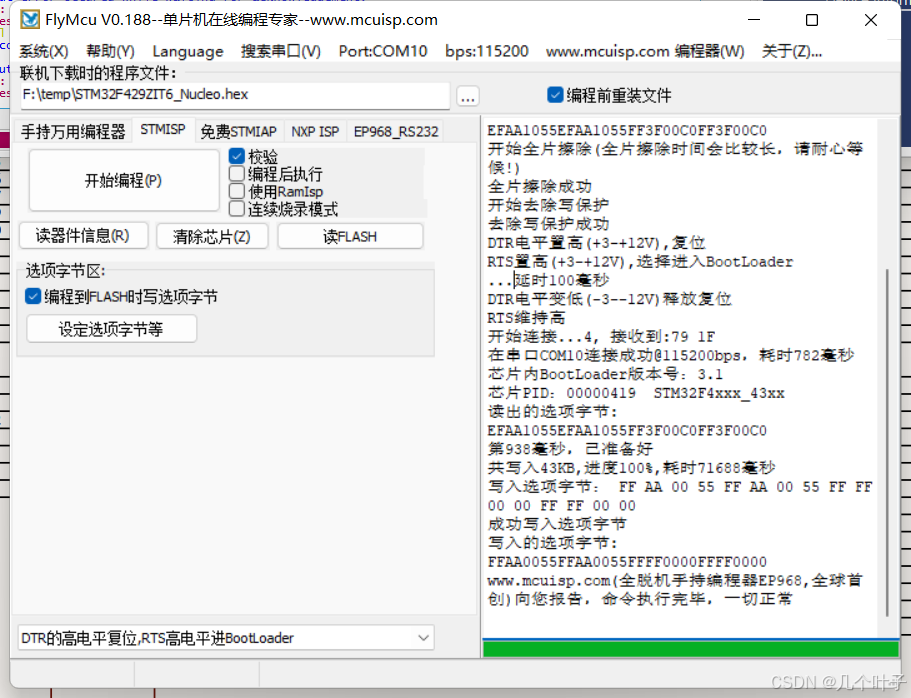

点击开始编程：（boot引脚设置正确后复位单片机)
复位重启即可。

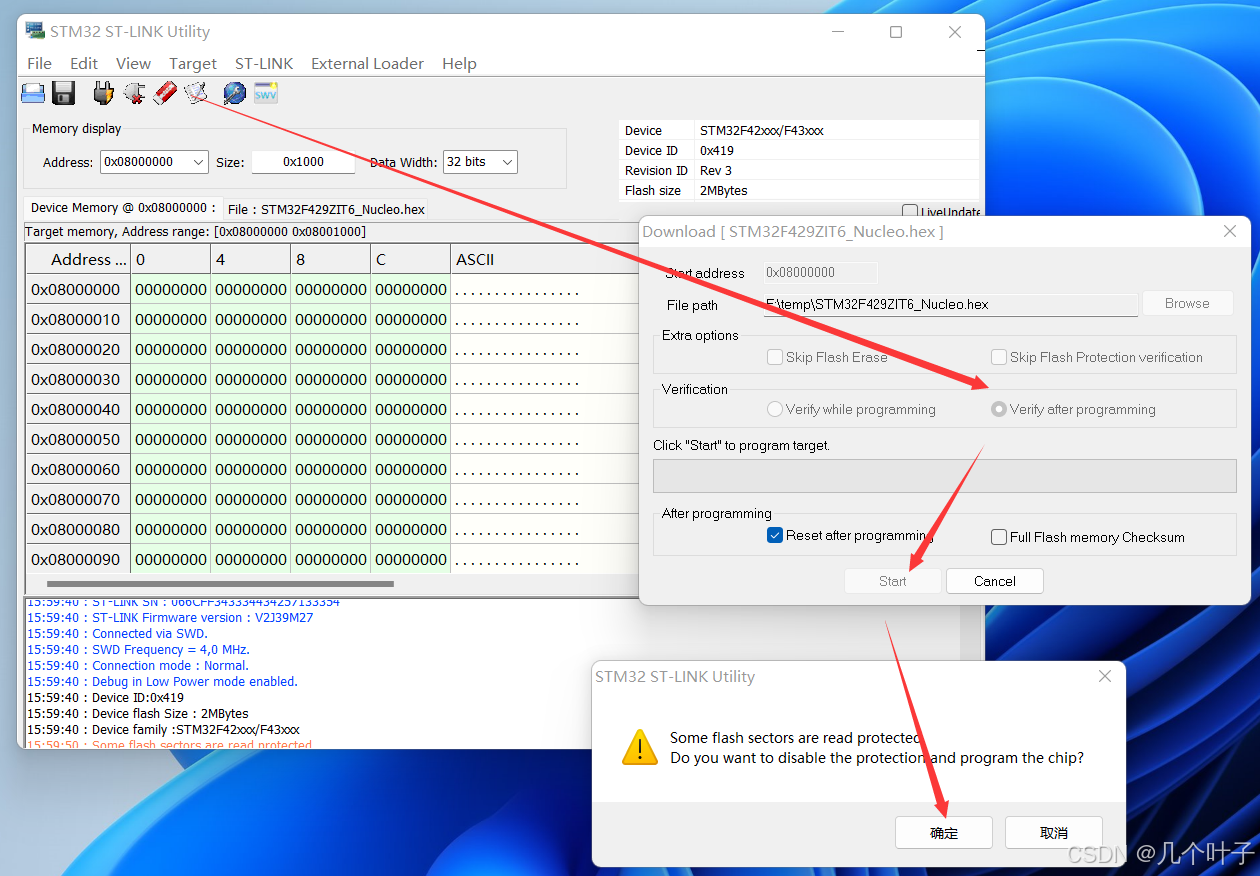

可能出现一些情况导致保护无法下载程序的情况，尝试使用STM32CubeProgrammer修改保护不成功：解决
先前使用的是FLYMCU的串口下载，可能是因为下载过程中出现BUG从而导致被读保护，但是这种被读保护不是那种名正言顺设置的，所以可能就造成了这种flash读取保护等级紊乱的BUG，而且解保护无法正确进行，所以先进行读保护的设置，再按照正规解读保护的方法进行解读保护，这也是区别于网上常见错误的地方。
出现Flash读保护的现象可能有以下情况：
通过STM公司软件设置为读保护；
使用JLINK和STLINK下载或仿真时供电不稳芯片；(请检查一下上一次你下的程序开SW调试了吗)
使用FLYMCU软件进行串口下载时操作失误或供电不稳；
上一次下载的程序或配置的时钟不符合硬件配置；
FLYMCU即使下载成功也会偶然出现被保护现象；(科普一下:被设置为读保护的芯片去除读保护时会将片内所有Flash擦除(0xFF)，这也就是FLYMCU串口下载程序时的第一步擦除芯片的方法，先将Flash设为读保护，再解除读保护。因此上述情况是FLYMCU即使下载成功也会偶然出现被保护现象的一个BUG，作为上古软件需要串口下载时不建议使用FLYMCU)
