GD32F407VE天空星开发板的WS2812彩灯的实现

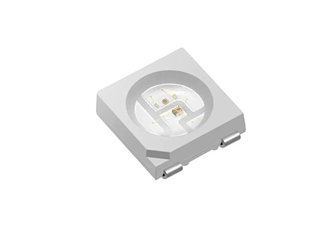

一、WS2812基础原理

在这里插入图片描述

1.1 核心特性

WS2812采用单线归零码通信方式，每个LED内部都包含数字接口、数据锁存、信号整形和RGB驱动电路。其主要特点包括：

  • 集成控制：内置信号整形电路，保证信号波形不失真
  • 级联控制：单线串行级联，理论上可无限扩展
  • 色彩丰富：每个LED可独立显示256级亮度的RGB颜色
  • 应用广泛：灯带、显示屏、装饰照明等场景

1.2 三原色与颜色表示

在这里插入图片描述

WS2812使用RGB三原色混合原理，支持两种主要的颜色表示格式：

格式 总位数 红色 绿色 蓝色 适用场景
RGB888 24位 8位 8位 8位 高精度色彩
RGB565 16位 5位 6位 5位 嵌入式系统

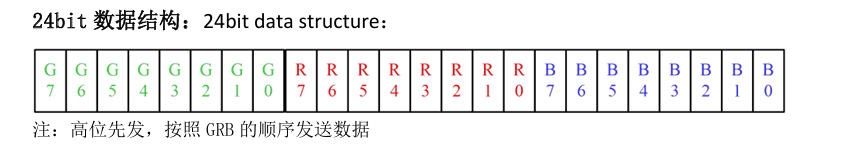

在WS2812通信中，颜色数据的传输顺序为GRB（绿-红-蓝），而非传统的RGB顺序。

二、WS2812通信协议深度解析

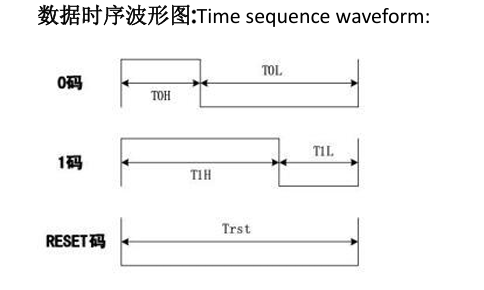

2.1 时序要求

WS2812对时序精度要求极高，每个bit的传输都需要精确的脉冲宽度：

  • 0码时序：高电平220ns~380ns + 低电平580ns~1.6μs
  • 1码时序：高电平580ns~1.6μs + 低电平220ns~380ns
  • RESET码：低电平持续280μs以上，标志帧结束

在这里插入图片描述

2.2 驱动方式对比

驱动方式 优点 缺点 适用场景
硬延时 实现简单 CPU占用高，精度差 简单测试
PWM驱动 硬件参与 中断频繁，效率低 不推荐
SPI驱动 硬件输出，效率高 需要数据编码 实际项目推荐

三、SPI驱动WS2812的实现

3.1 为什么SPI能驱动WS2812？

虽然WS2812使用单线协议，而SPI是四线协议，但我们可以利用SPI的MOSI线输出的稳定波形来模拟WS2812所需的精确时序。关键在于将WS2812的每个bit编码为SPI的多个bit。

3.2 时钟分频选择

通过计算不同SPI时钟分频下的时序精度，我们选择**4分频(10.5MHz)**作为最优方案：

// SPI配置
#define SPI1H_PSC    SPI_PSC_4          // 4分频，10.5MHz
#define SPI1H_CPOL_CPHA SPI_CK_PL_HIGH_PH_2EDGE  // 模式3

计算过程：

  • 系统时钟：84MHz
  • 4分频后：84MHz ÷ 4 = 10.5MHz
  • SPI周期：1 ÷ 10.5MHz ≈ 95.2ns
  • 0码高电平：3周期 × 95.2ns ≈ 286ns（符合220ns~380ns要求）
  • 1码高电平：7周期 × 95.2ns ≈ 666ns（符合580ns~1.6μs要求）

3.3 数据编码算法

核心是将WS2812的1个bit转换为SPI的10个bit：

// 0和1的10位模式
#define BIT_0 0b1110000000  // 0x380 - 3高7低
#define BIT_1 0b1111111000  // 0x3F8 - 7高3低

void byte_to_10bytes(uint8_t a, uint8_t b[10]) {
    uint16_t patterns[8];

    // 为每个bit生成对应的10位模式
    for (int i = 0; i < 8; i++) {
        patterns[i] = (a & (1 << (7 - i))) ? BIT_1 : BIT_0;
    }

    // 将8个10位模式紧密打包到10个字节中
    memset(b, 0, 10);

    int bit_pos = 0;
    for (int i = 0; i < 8; i++) {
        // 将当前10位模式放入输出缓冲区
        for (int j = 0; j < 10; j++) {
            if (patterns[i] & (1 << (9 - j))) {
                b[bit_pos / 8] |= (1 << (7 - (bit_pos % 8)));
            }
            bit_pos++;
        }
    }
}

编码示例：

  • WS2812红色：0x00FF00 (GRB格式)
  • 转换后SPI数据：30字节（每个颜色分量10字节）

3.4 硬件配置

/* 接线说明
交互板           GD32F407
        W  ===>  PB15 (SPI1_MOSI)
        5v ===>  5v
       GND ===>  GND

// SPI1引脚配置
// CLK  PB13 (占用但不用)
// MOSI PB15 (数据输出)
// MISO PB14 (不使用)
*/

四、完整代码实现

4.1 头文件定义 (bsp_ws2812.h)

#ifndef __BSP_WS2812_H__
#define __BSP_WS2812_H__

#include "gpio_cfg.h"

// 预定义颜色
#define COLOR_RED       0xFF0000
#define COLOR_GREEN     0x00FF00
#define COLOR_BLUE      0x0000FF
#define COLOR_WHITE     0xFFFFFF
#define COLOR_YELLOW    0xFFFF00

#define WS2812_NUM      4

void WS2812_init();
void WS2812_set_color(uint16_t index, uint32_t color);
void WS2812_set_color_brightness(uint8_t index, uint32_t color, uint8_t value);
void WS2812_display();

#endif

4.2 核心实现 (bsp_ws2812.c)

#include "bsp_ws2812.h"
#include "SPI1_hard.h"
#include "string.h"

uint8_t colors[WS2812_NUM][30]; // 每个灯30字节SPI数据

void WS2812_init() {
    printf("==WS2812_init==\n");

    // 初始化四个灯为不同颜色
    WS2812_set_color_brightness(0, COLOR_RED, 1);
    WS2812_set_color_brightness(1, COLOR_GREEN, 1);
    WS2812_set_color_brightness(2, COLOR_BLUE, 1);
    WS2812_set_color_brightness(3, COLOR_YELLOW, 1);

    WS2812_display();
}

void WS2812_set_color(uint16_t index, uint32_t color) {
    if (index >= WS2812_NUM) return;

    // 提取GRB分量（注意WS2812使用GRB顺序）
    uint8_t g = (color >> 8) & 0xff;
    uint8_t r = (color >> 16) & 0xff;
    uint8_t b = (color >> 0) & 0xff;

    uint8_t temp[10];
    // 转换并拷贝G分量
    byte_to_10bytes(g, temp);
    memcpy(&colors[index][0], temp, 10);
    // 转换并拷贝R分量
    byte_to_10bytes(r, temp);
    memcpy(&colors[index][10], temp, 10);
    // 转换并拷贝B分量
    byte_to_10bytes(b, temp);
    memcpy(&colors[index][20], temp, 10);
}

void WS2812_display() {
    // 发送所有LED数据
    SPI1_dma_write((uint32_t)colors, 30 * WS2812_NUM);

    // 发送RESET码（280μs低电平）
    uint8_t reset_buff[365] = {0}; // 足够长的低电平
    SPI1_dma_write((uint32_t)reset_buff, 365);
}

4.3 SPI驱动优化

使用DMA传输大幅提高效率：

#if SPI1H_TX_DMA_ENABLE
void SPI1_dma_write(uint32_t memery_addr, uint32_t memery_len) {
    // 配置DMA源地址和长度
    dma_memory_address_config(SPI1H_TX_DMA_PERIPH_CH, DMA_MEMORY_0, memery_addr);
    dma_transfer_number_config(SPI1H_TX_DMA_PERIPH_CH, memery_len);

    // 启动DMA传输
    dma_channel_enable(SPI1H_TX_DMA_PERIPH_CH);

    // 等待传输完成
    while(RESET == dma_flag_get(SPI1H_TX_DMA_PERIPH_CH, DMA_FLAG_FTF));
    dma_flag_clear(SPI1H_TX_DMA_PERIPH_CH, DMA_FLAG_FTF);
}
#endif

五、高级功能实现

5.1 亮度控制

void WS2812_set_color_brightness(uint8_t index, uint32_t color, uint8_t value) {
    if (index >= WS2812_NUM) return;
    if (value > 100) value = 100;

    // 提取原始RGB分量
    uint8_t r = (color >> 16) & 0xff;
    uint8_t g = (color >> 8) & 0xff;
    uint8_t b = (color >> 0) & 0xff;

    // 亮度调整（避免浮点运算）
    r = (r * value) / 100;
    g = (g * value) / 100;
    b = (b * value) / 100;

    // 设置调整后的颜色
    uint32_t adjusted_color = (r << 16) | (g << 8) | b;
    WS2812_set_color(index, adjusted_color);
}

5.2 多灯控制策略

对于多个WS2812 LED的控制，需要注意：

  1. 数据顺序：第一个LED数据最先发送
  2. RESET码位置：在所有LED数据发送完成后发送一次
  3. 内存管理：预先计算所有LED的SPI数据，一次性发送

六、调试技巧与常见问题

6.1 常见问题解决

问题1：LED不亮或颜色异常

  • 检查接线：数据线方向、电源极性
  • 验证时序：用示波器检查SPI输出波形
  • 确认颜色顺序：WS2812使用GRB而非RGB

问题2：只有第一个LED正常

  • 检查RESET码：确保在帧末有足够长的低电平
  • 验证数据长度：每个LED需要24位颜色数据

问题3：颜色闪烁或不稳定

  • 电源问题：确保电源足够驱动所有LED
  • 时序问题：检查SPI时钟配置是否准确

七、性能优化建议

  1. 使用DMA：减少CPU干预，提高系统响应性
  2. 双缓冲：准备下一帧数据时显示当前帧
  3. 预计算：将常用颜色预先转换为SPI格式
  4. 电源管理：大数量LED需要外接电源
