本文基于STM32F103和0.96寸OLED屏，通过I2C通信实现显示控制。利用STM32CubeMX生成HAL库代码，移植U8g2图形库，完成了基本信息显示、中文输出、图形动画及页面滑动效果。同时探讨了I2C通信的调试方法，验证了系统的可行性与稳定性。

一、什么是I2C通信协议

1.简介

​ I²C（Inter-Integrated Circuit）总线是一种由Philips（现NXP Semiconductors）开发的简单的双向二线制串行总线协议。它允许微控制器和其他集成电路（ICs）进行短距离通信，主要用于连接低速的外围设备。I²C总线仅使用两条线路：一条串行数据线SDA（Serial Data Line）和一条串行时钟线SCL（Serial Clock Line）。这两条线通常通过上拉电阻连接到电源电压。

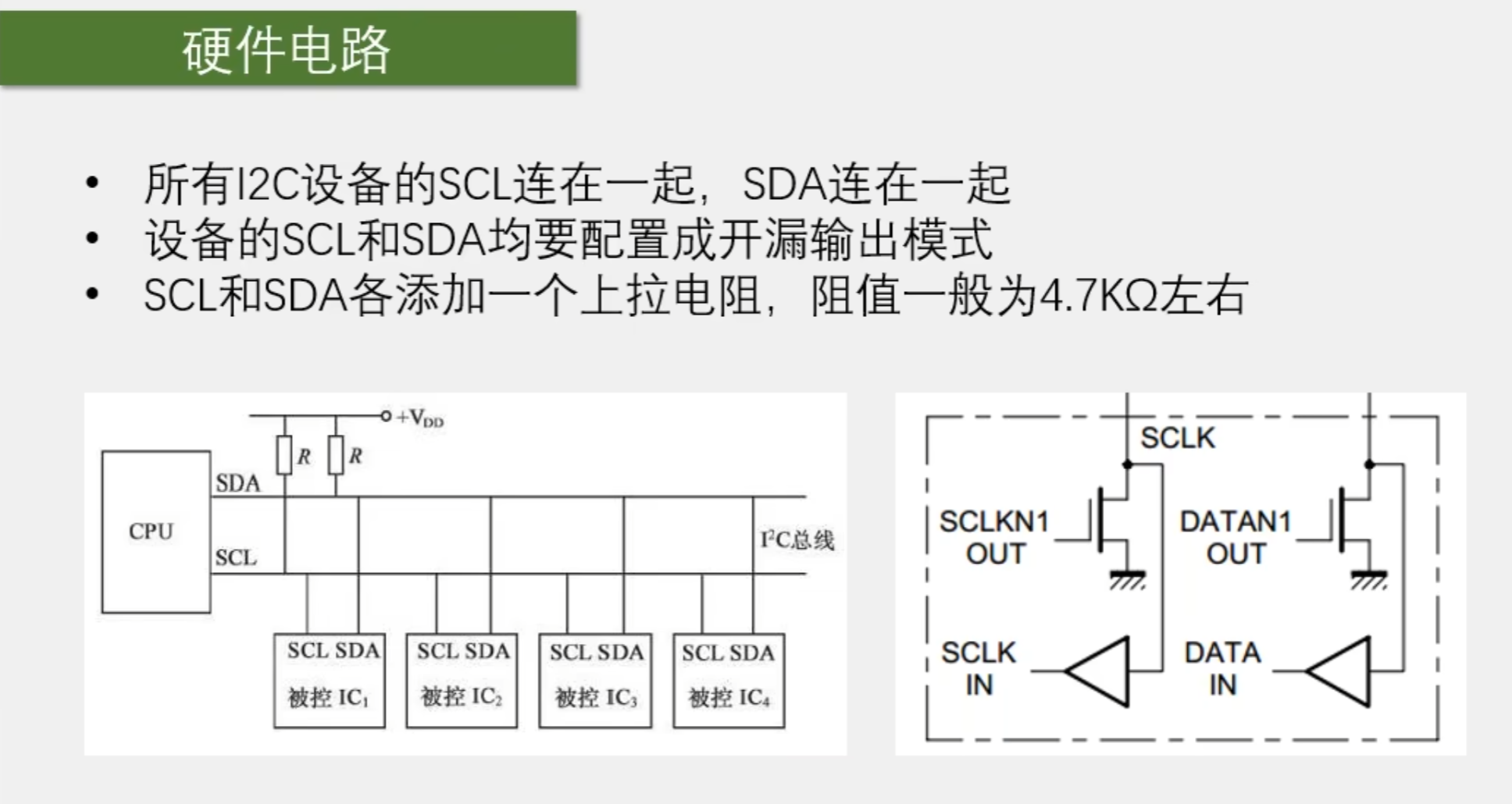

硬件电路：

2.原理

I2C通信是由一根时钟线、一根数据线组成，是同步的，由一根数据线完成接收和发送数据，是半双工模式，为了实时的知道数据的接收信息设置了数据应答，支持连接多个外设。本文主要使用一主多从模式。

• SCL（Serial Clock Line）：时钟线，由主设备控制。
• SDA（Serial Data Line）：数据线，双向传输
  一主多从：一个主机，多个从机，从机默认无法操作数据线，主机可选择某个从机使其短暂的可以操作数据线。
  多主多从：也是一个主机，多个从机，但从机可以与主机互换身份。

  I2C时序基本单元

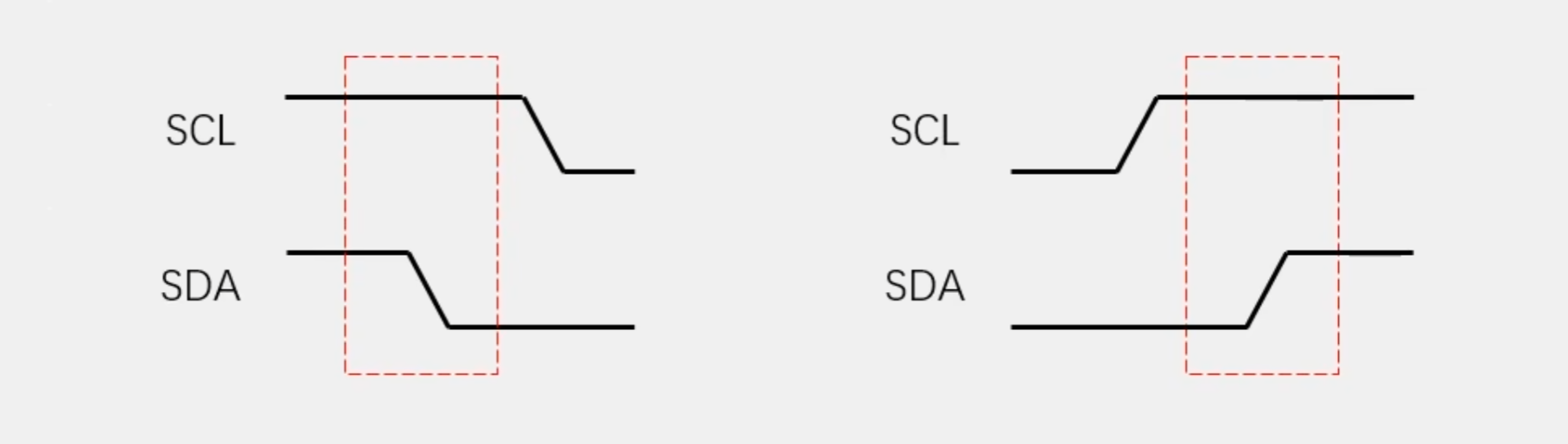

• 起始条件：SCL高电平期间，SDA从高电平切换到低电平
• 终止条件：SCL高电平期间，SDA从低电平切换到高电平

发送一个字节：

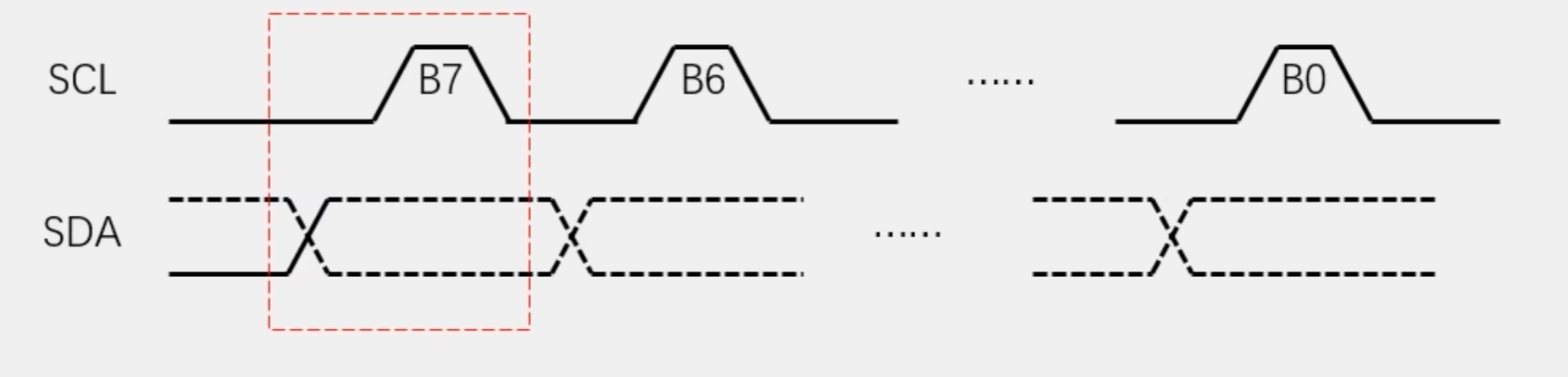

SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节

接收一个字节：

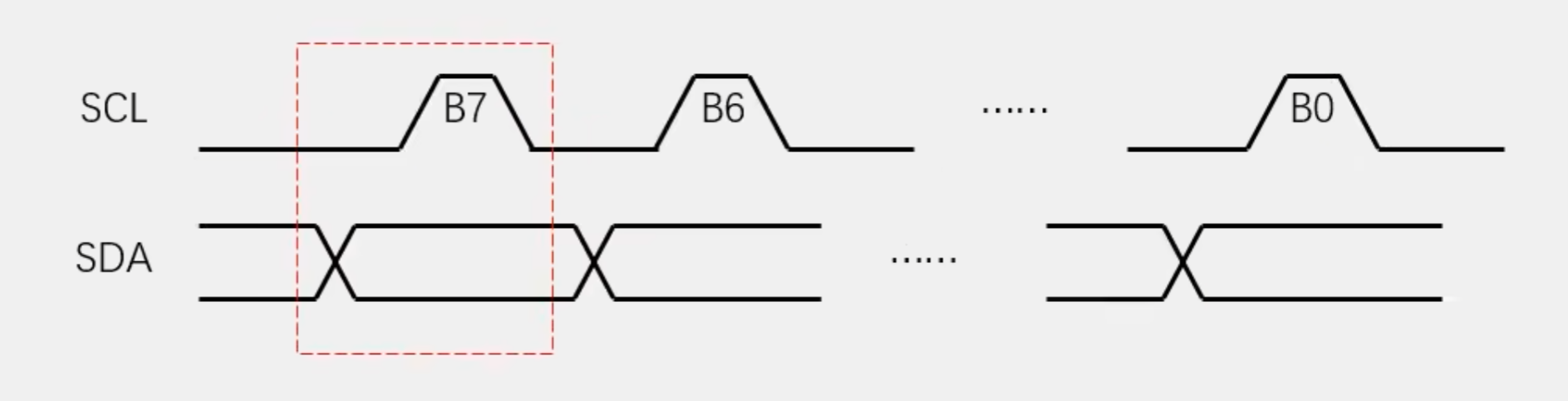

SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）

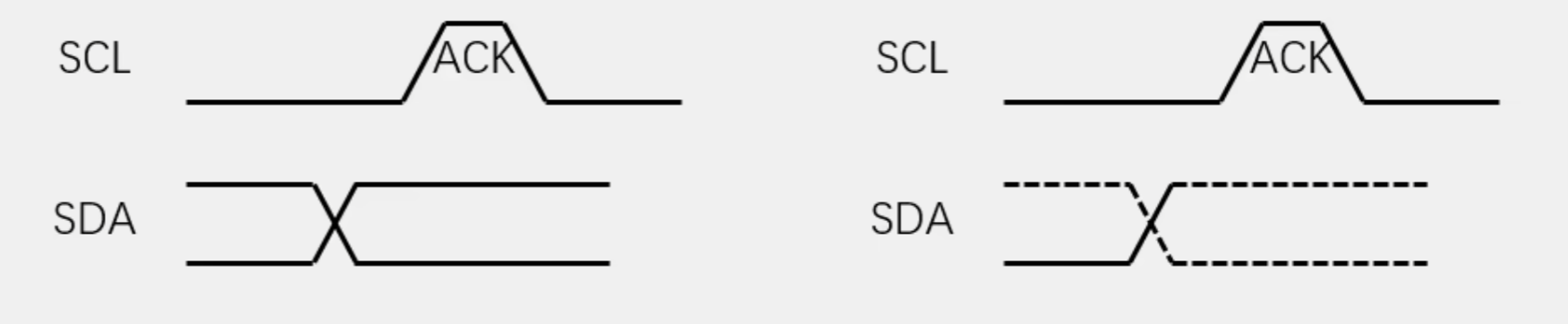

• 发送应答：主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答
• 接收应答：主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）

---

二. 0.96 寸 OLED 屏的工作原理及汉字点阵显示原理

1、OLED 工作原理：

（1）OLED模块简介

名称：0.96寸OLED显示屏

组成：一块PCB板（OLED的外围电路）、屏幕、驱动芯片（内嵌在屏幕下方）

驱动芯片：SSD1306（本篇是基于此芯片） / SSD1315（兼容）

像素：128*64像素

（2）SSD1306驱动芯片

SSD1306芯片简介
SSD1306是一款OLED/PLED点阵显示屏的控制器，可以嵌入在屏幕中，用于执行接收数据、显示存储、扫描刷新等任务

• 驱动接口：128个SEG引脚和64个COM引脚，对应128*64像素点阵显示屏
• 内置显示存储器（GDDRAM）：12864 bit （1288 Byte）SRAM（1bit位对应一个像素点）
• 供电：VDD=1.65~3.3V（IC 逻辑，芯片内部的逻辑电路、存储器）、VCC=7~15V（面板驱动，点亮每个像素点）对于VCC而言，屏幕厂商已经在屏幕内部集成了一个升压电路，使用只需要开启即可
• 通信接口：8位6800/8080并行接口（SSD1315不支持）、3/4线SPI接口、I2C接口

     通过通信引脚，把想要显示的内容数据发送给驱动芯片，当驱动芯片收到数据后，把数据存至SRAM显示存储器，通过时钟和扫描电路，将显示存储器的数据自动对应刷新到屏幕
     因此，只需要通过通信协议，将待显示的内容数据存储至驱动芯片SRAM显示存储器中即可，屏幕显示由硬件自动完成

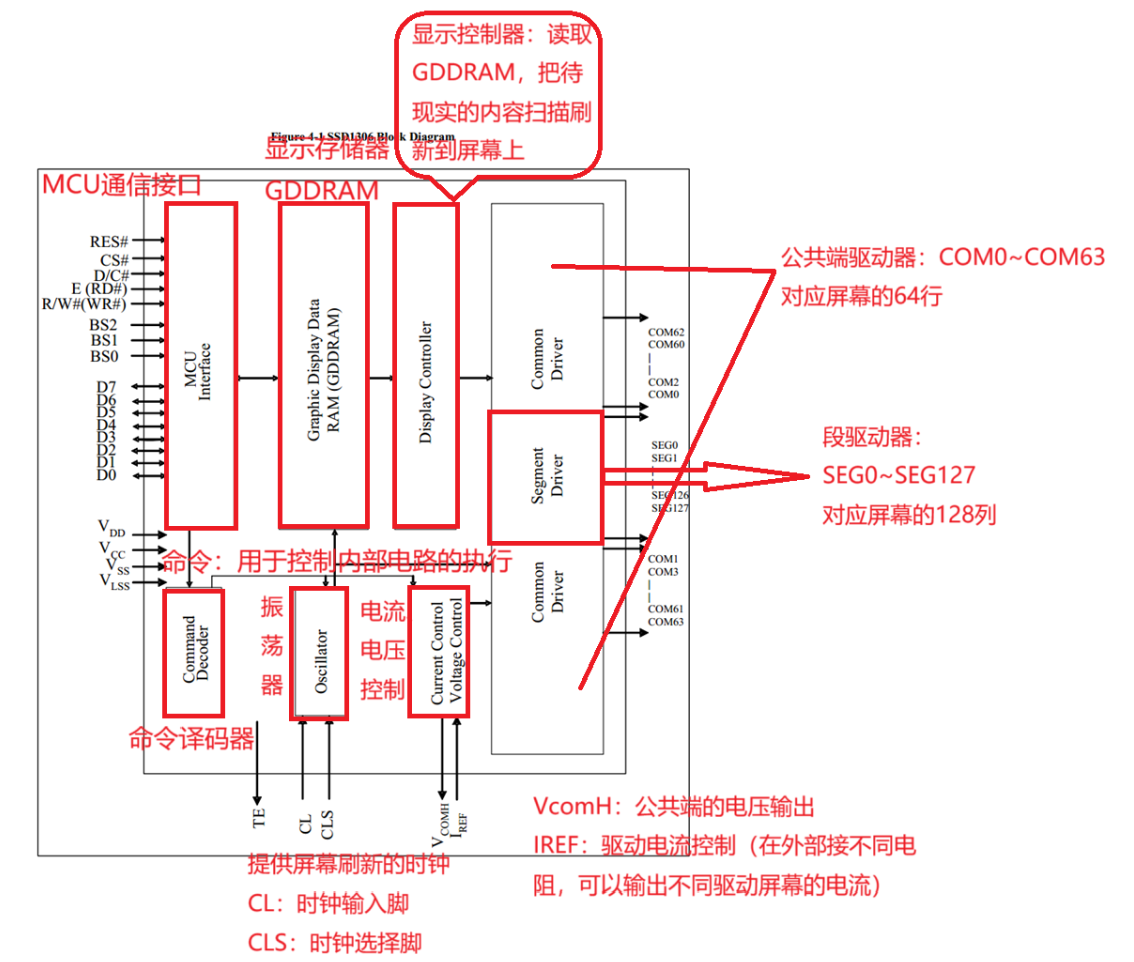

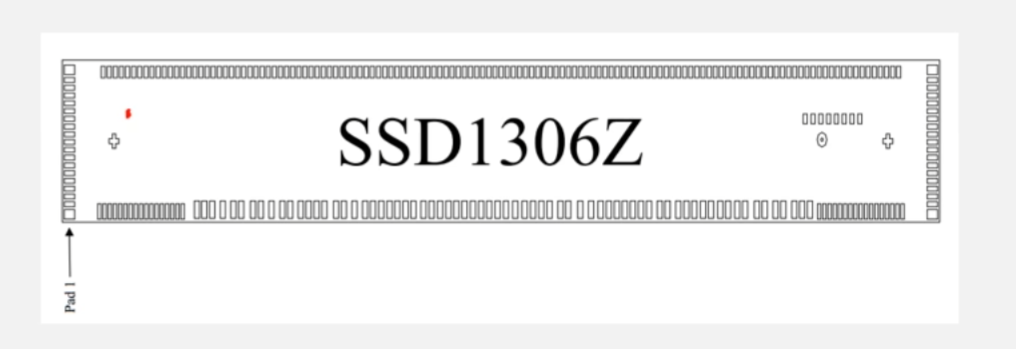

SSD1306框图及引脚定义

引脚	功能
VDD、VCC、 VSS、VLSS	供电 VDD=1.653.3V，VCC=715V
D0~D7	6800/8080：8位双向数据总线 3/4线SPI：D0为SCLK，D1为SDIN I2C：D0为SCL，D1为SDAin，D2为SDAout
BS0~BS2	选择通信接口
R/W#(WR#)	6800：R/W#，指定读/写操作 8080：WR#，写使能
E(RD#)	6800：E，读/写使能 8080：RD#，读使能
D/C#	6800/8080/4线SPI：指定传输数据/指令 I2C：SA0，指定I2C从机地址最低位
CS#	片选
RES#	复位

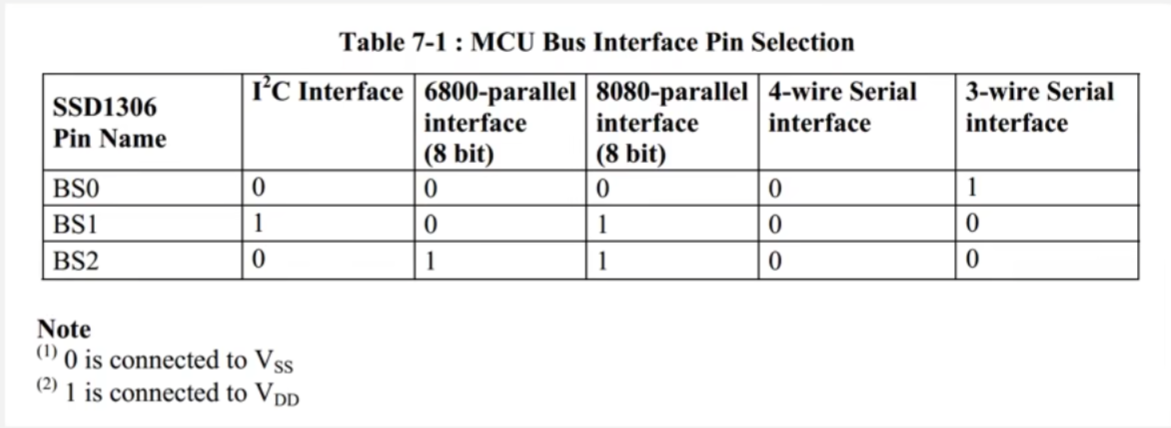

BS0~BS2选择通信接口：

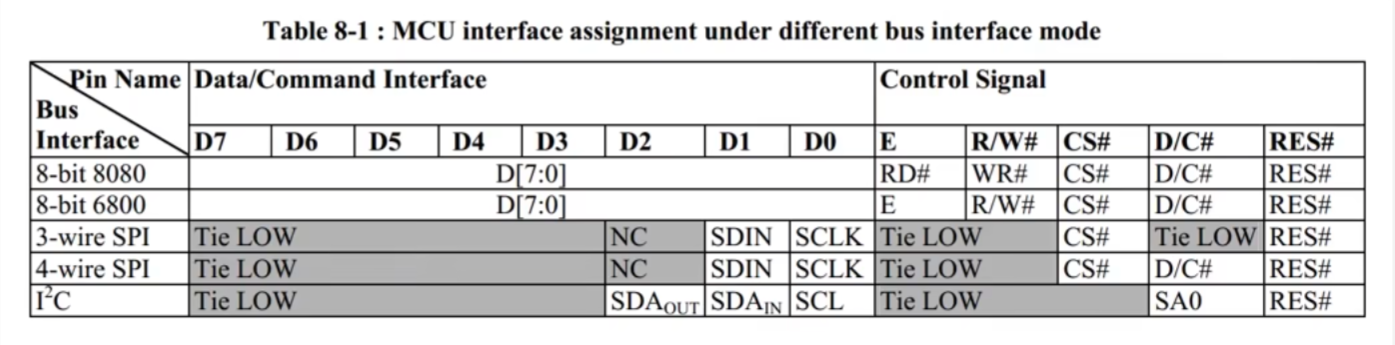

其他引脚在不同通信协议下的意义：

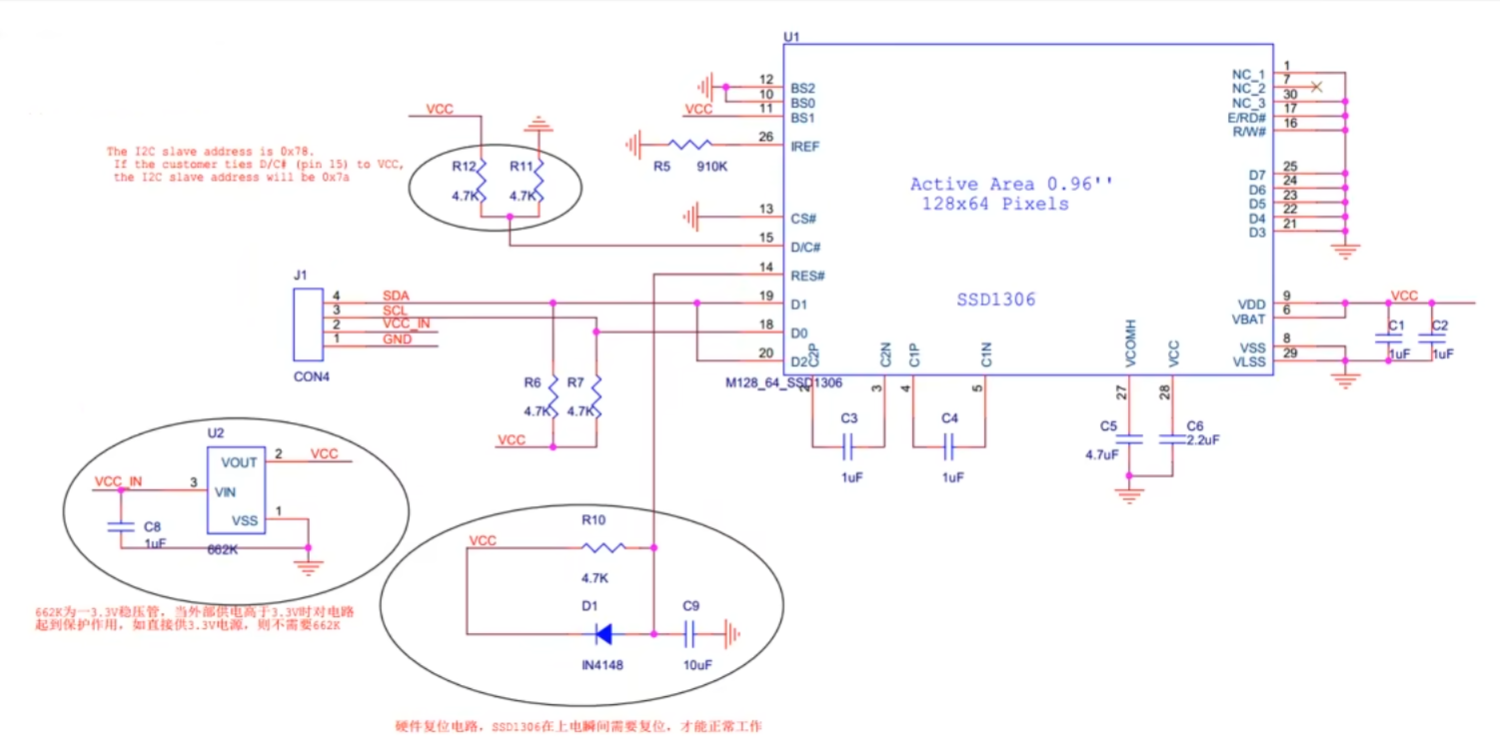

4针脚I2C接口模块原理图

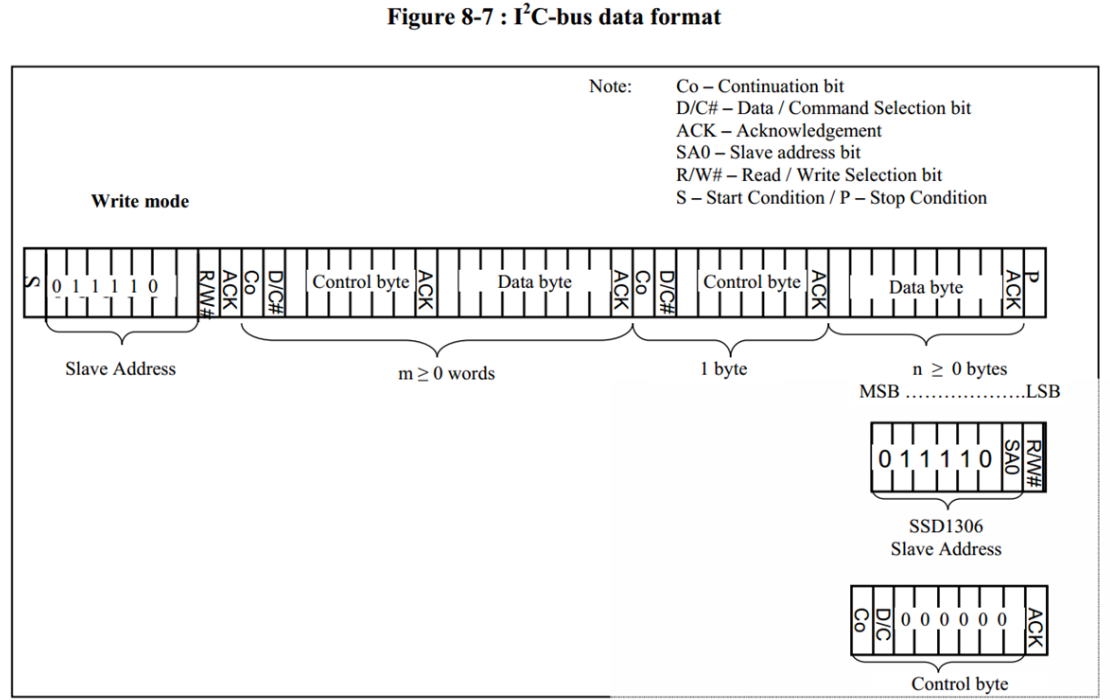

通信时序
I2C的通信时序
Co（连续模式位）：Co = 1，每发送一个字节数据前都加一个Control byte（命令和数据可以灵活切换）

Co = 0，在字节数据前只发送一个Control byte，之后全部都是字节数据

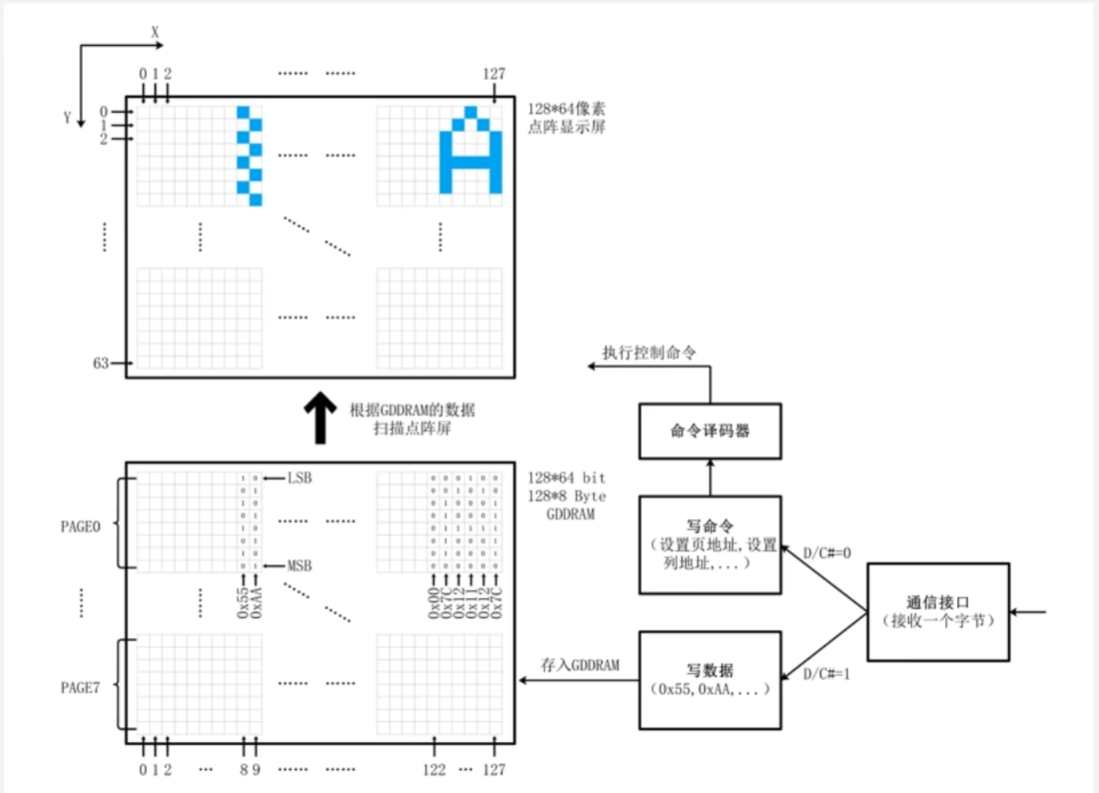

（3）OLED显示原理

左上角：128*64bit像素的点阵显示屏，以左上角为原点，向右为x正轴（0_{127），向下为y正轴（0}63）

左下角：128*8Byte的GDDRAM，x轴与点阵显示屏一样，y轴有所不同，8位一组分为一页，范围为PAGE0 ~ PAGE7，共8页。每传输一个字节数据，将其展开，纵向排列（LSB在上，MSB在下），一位控制一个像素点

每写完一个字节数据后，内部的地址指针自动向右移动一个单位。当写到页的最后一字节时，地址指针默认回到页的起始位置，也可以通过配置寻址模式实现自动换页，换到下一页的开头

如果想要实现Y坐标的任意指定，需要读取GGDRAM，但串行传输只允许写数据，那需要在程序中定义缓存数组来实现：先读写缓存数组，最后一起更新到屏幕的GDDRAM中

命令表
通过写命令时序传输的字节，作为发送给SSD1306的一个命令

SSD1306查询命令表的定义，执行相应的操作，命令可以由一个字节或者连续的多个字节组成

命令可分为基础命令、滚屏命令、寻址命令、硬件配置命令、时间及驱动命令5大类

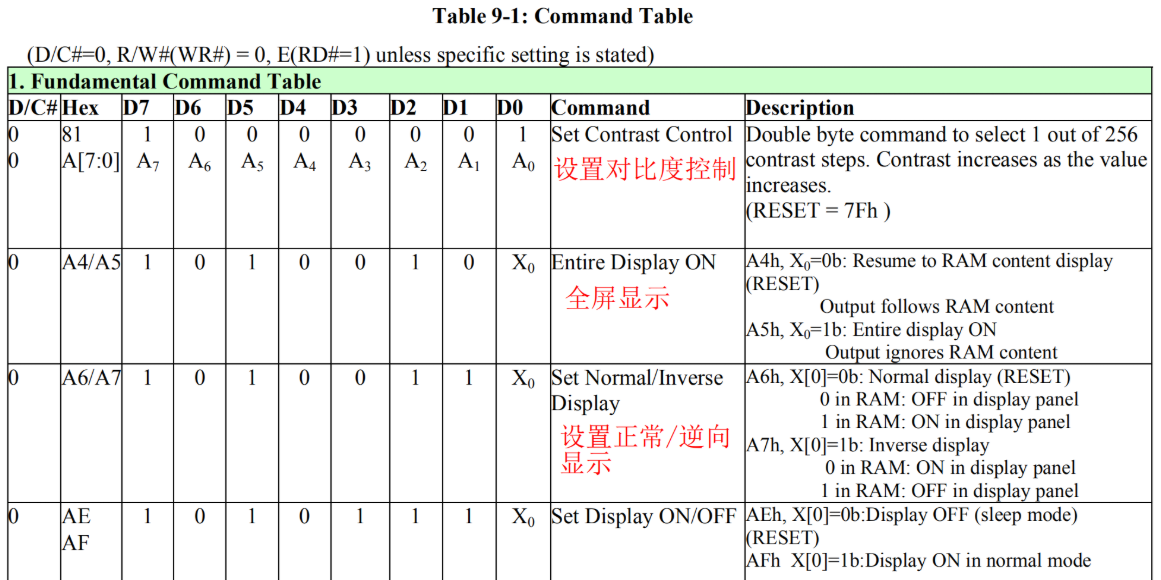

基本命令表

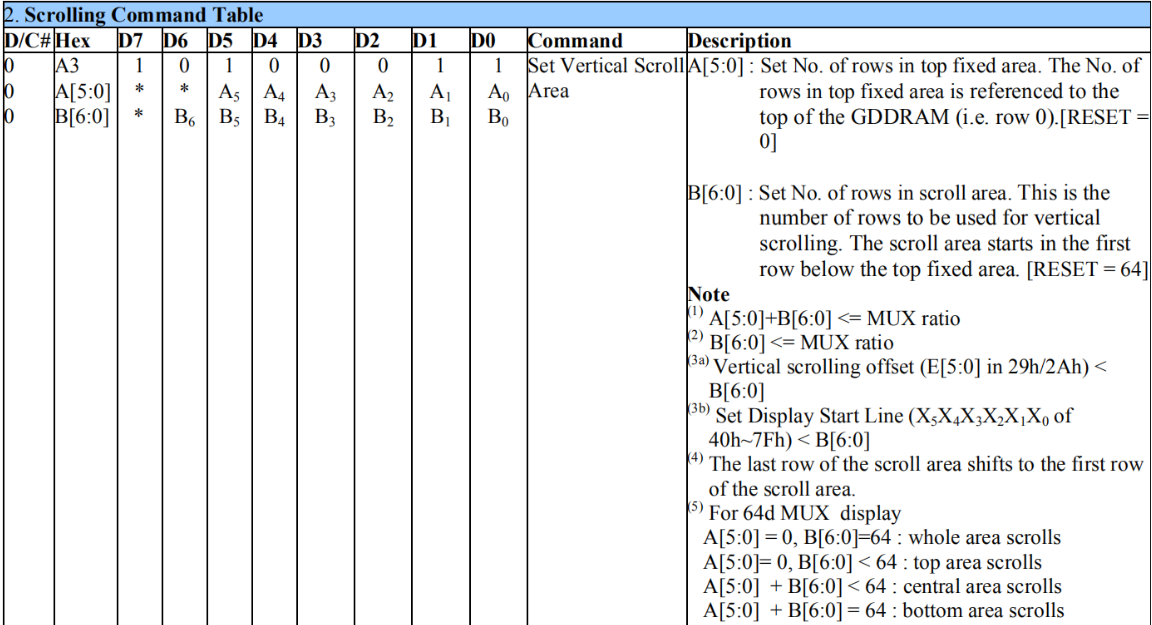

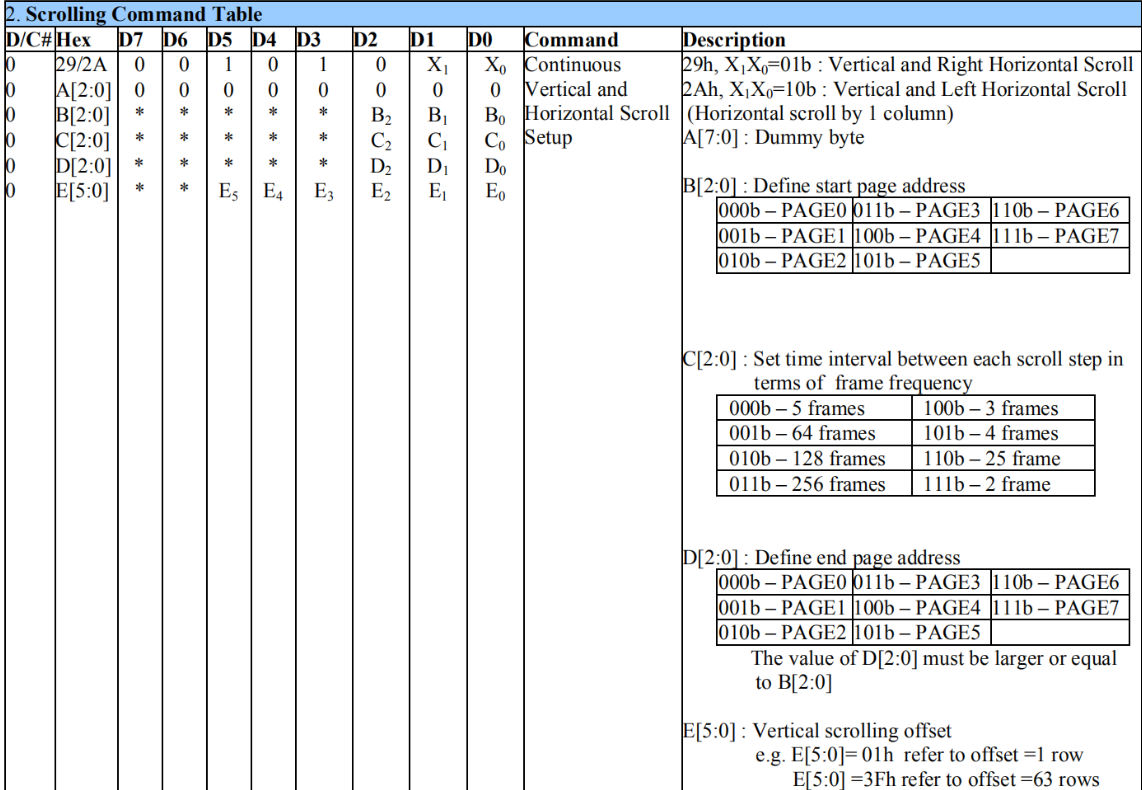

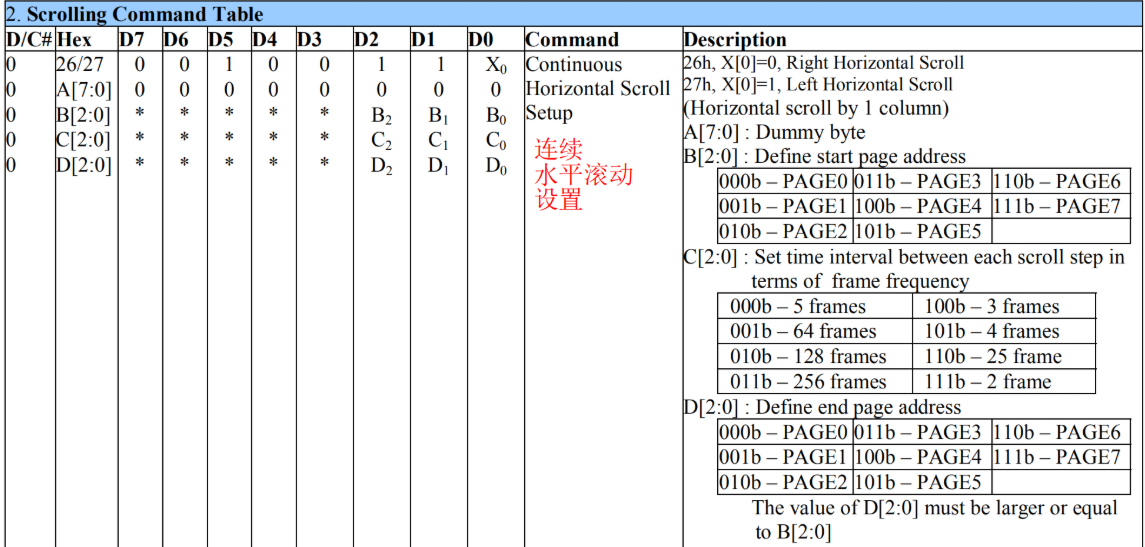

滚动命令表

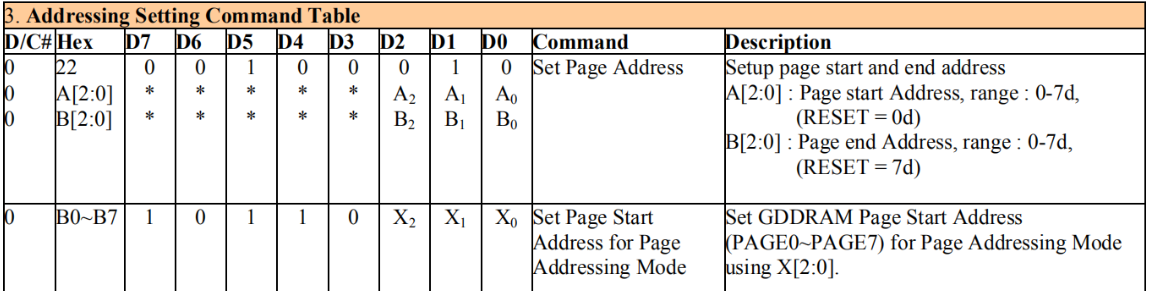

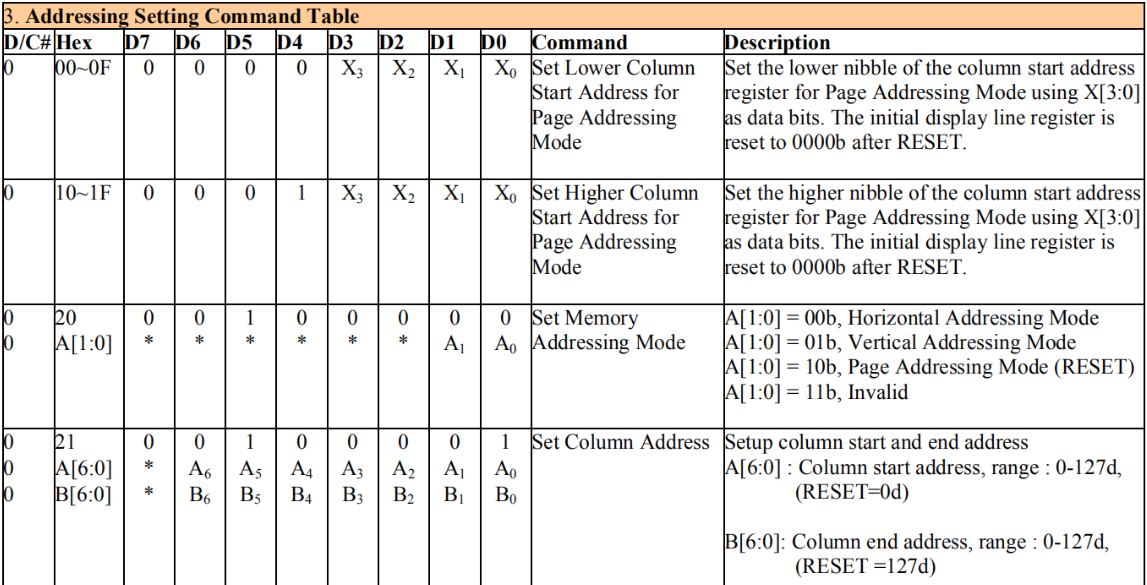

寻址设置命令表

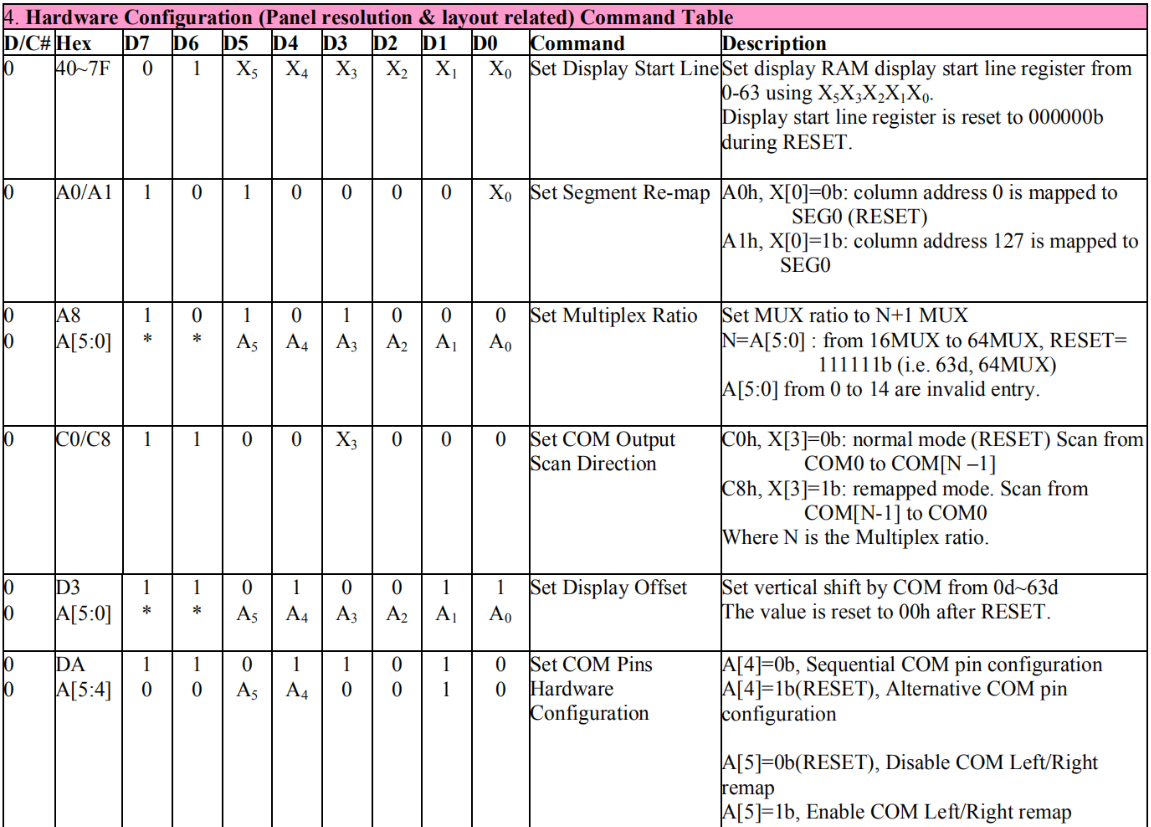

硬件配置命令表

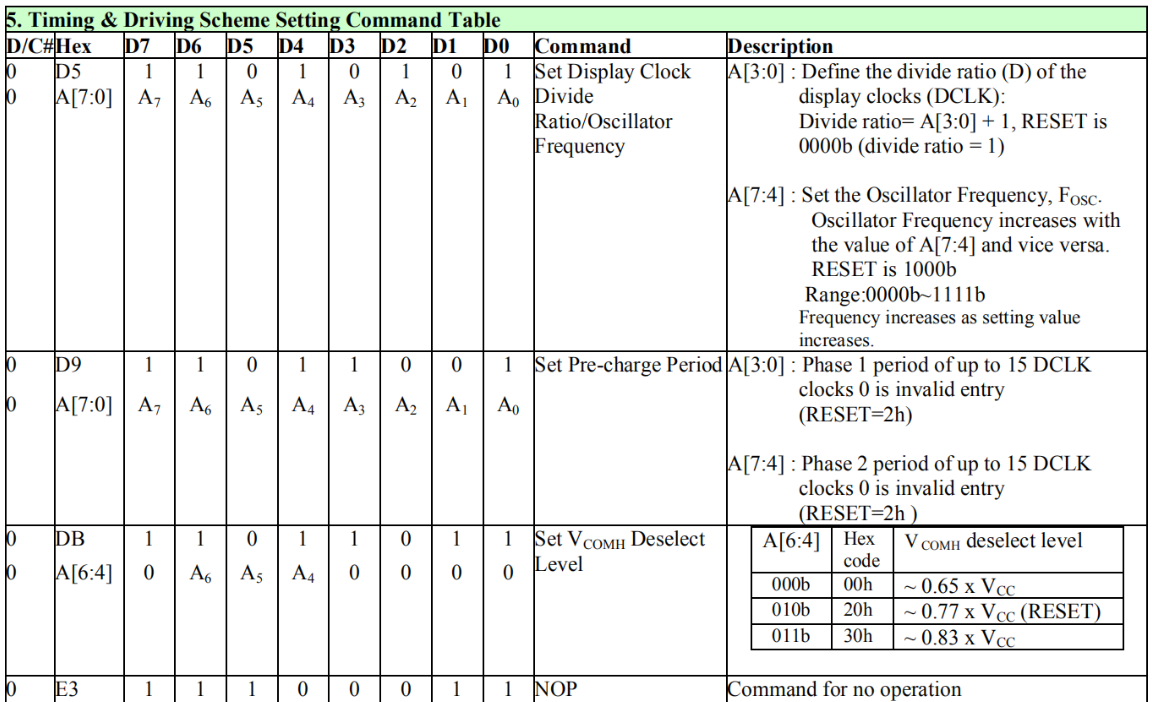

时间及驱动命令

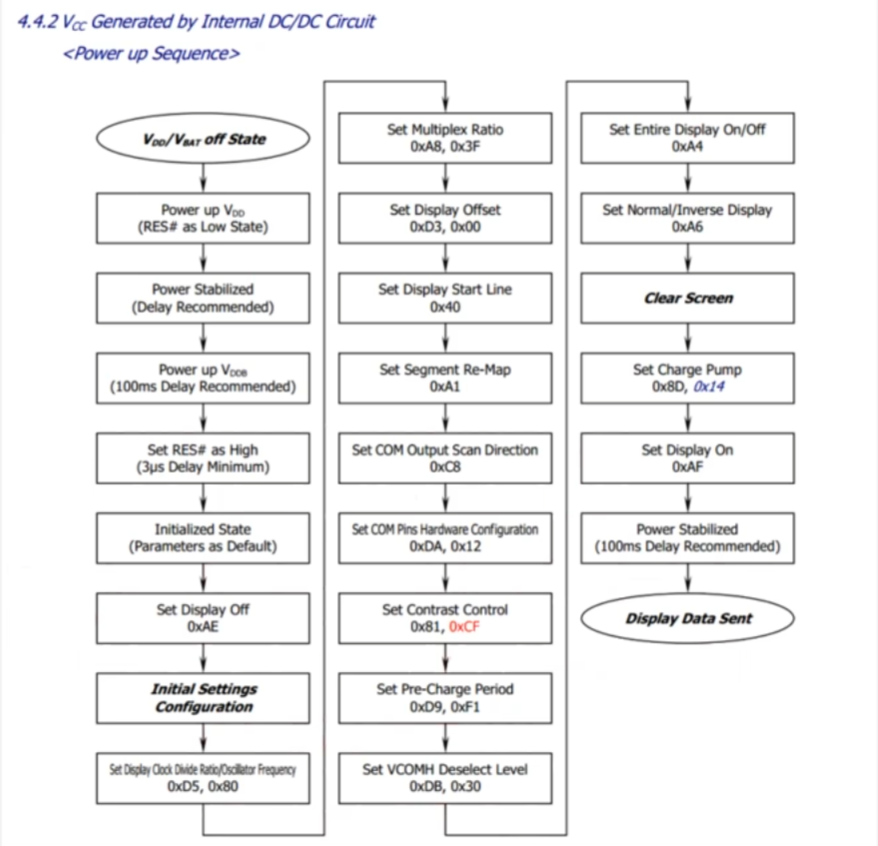

初始化过程（内部提供VCC）

2、汉字点阵显示原理：

• 汉字在屏幕上以 点阵形式 存储和显示，如 16×16、24×24 等。
• 一个 16×16 的汉字需要 32 字节存储（每行 2 字节，共 16 行）。
• 字模可通过工具生成（如“PCtoLCD2002”），格式为 C 数组。
• U8g2 库已内置多种字体（包括中文），只需启用 u8g2_font_unifont_t_chinese2 等支持中文的字体即可。

---

三. 移植 U8g2 图形库

• U8g2 是一个轻量级、可移植的嵌入式图形库，支持单色显示屏（OLED/LCD）。
• 提供丰富的绘图函数：画线、圆、框、字符串、图片等。
• 支持多种控制器（SSD1306, SH1106 等）、多种接口（I2C, SPI, 并行）。
• 可运行于 STM32、ESP32、Arduino 等平台。

---

1、硬件连接与 CubeMX 配置

OLED 引脚	连接到 STM32F103
VCC	3.3V
GND	GND
SCL	PB10
SDA	PB11

注意：OLED 是 3.3V 器件

使用 STM32CubeMX 配置工程
步骤1：创建新项目
1 打开 STM32CubeMX，并点击

2. 选择芯片：STM32F103C8T6，收藏后点击右上角Start Project

3.在RCC中选择外部高速晶振（只有选择了这个之后才能在后续配置时钟树）

4. 在SYS中选择调试接口

注：如果不选择的话就只能下载一次代码，后续下载之后可能需要点击复位键，比较麻烦

步骤2：配置时钟（Clock Configuration）
1、进入 Clock Configuration 标签页

• 设置 HSE 为 Crystal/Ceramic Resonator
• 将系统时钟（SYSCLK）设置为 72MHz（典型值）
  • HCLK = 72MHz
  • PCLK1 = 36MHz, PCLK2 = 72MHz

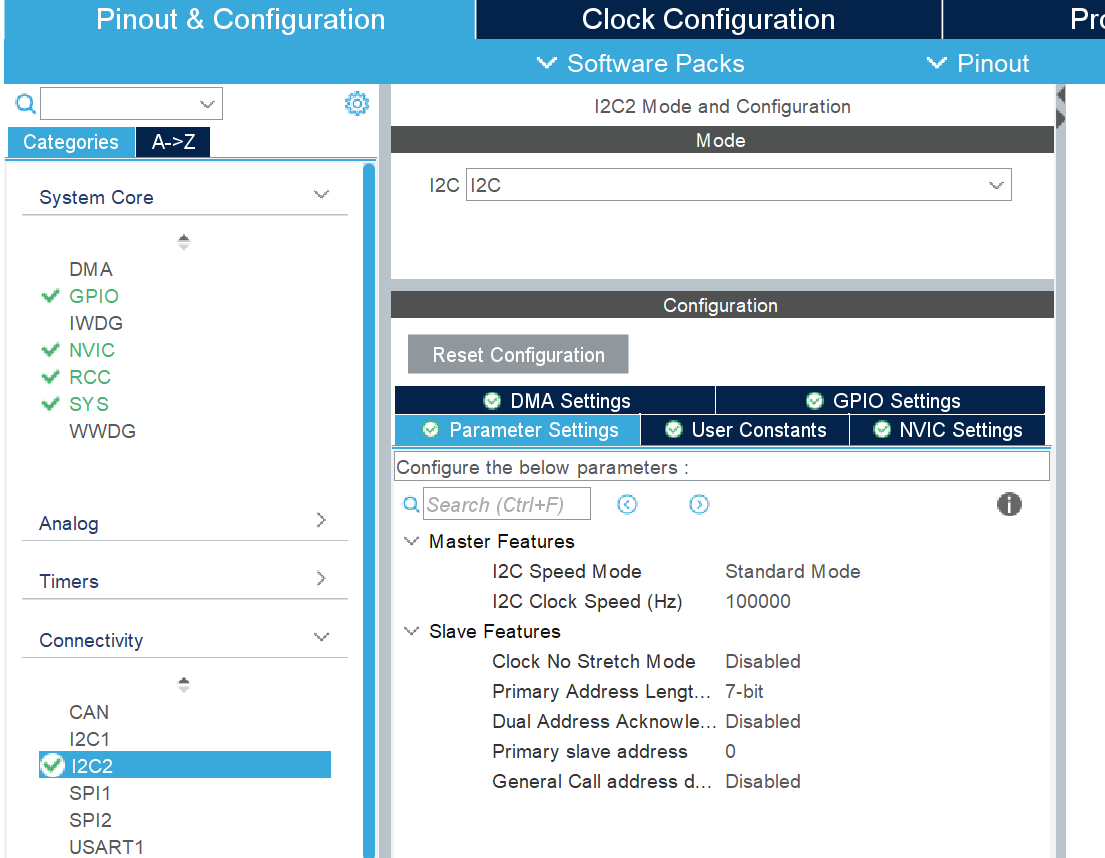

步骤3： I2C2

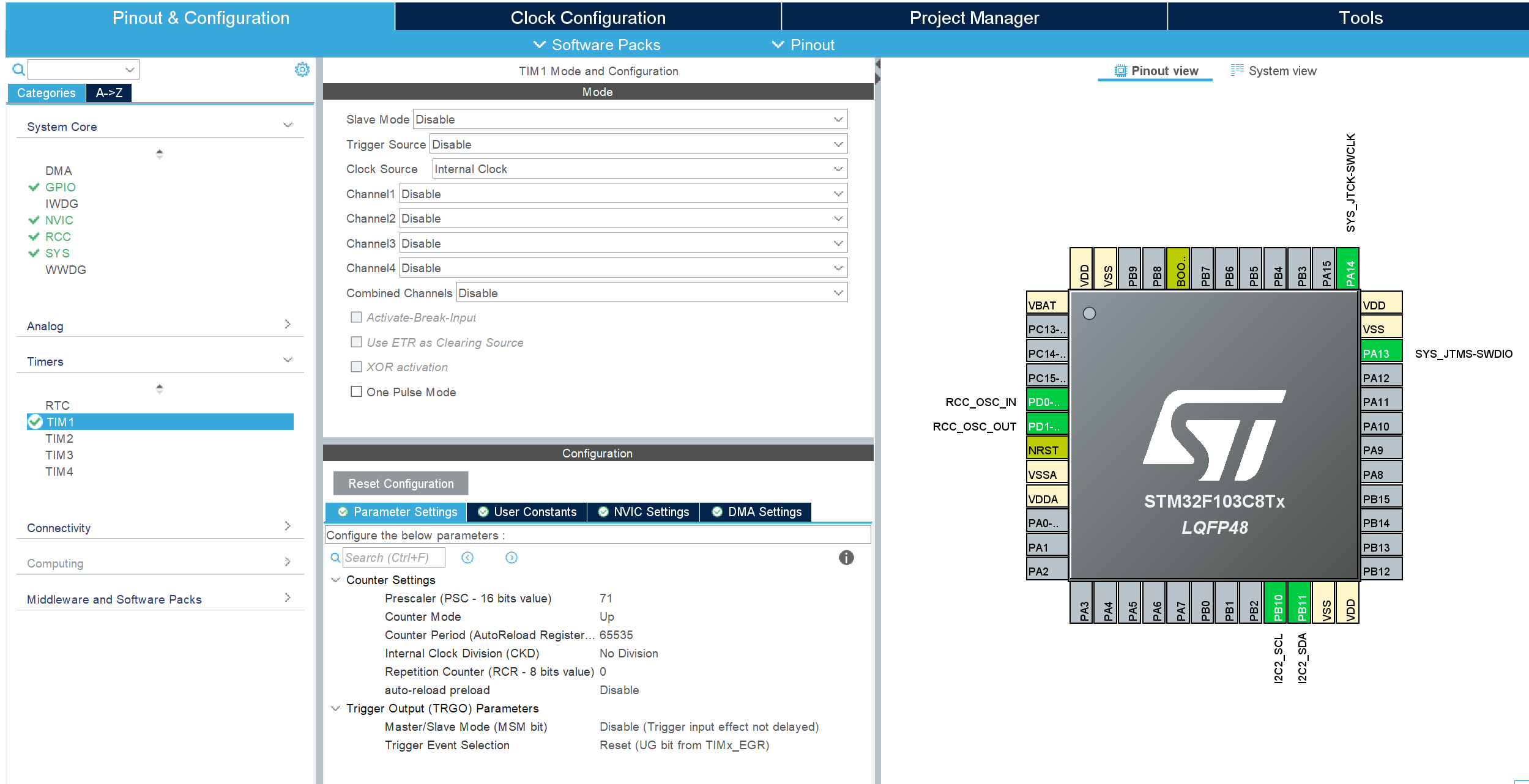

步骤4：TIM1配置：U8g2图形库需要us级延迟推动

步骤5：生成代码

• Project Manager → 设置项目名、路径、工具链为 MDK-ARM V5


• Code Generator Options:

  • 勾选 Generate peripheral initialization as a pair of '.c/.h' files per peripheral


• 点击右上角 Generate Code生成代码



---

2、移植 U8g2 到 STM32 HAL 项目

步骤 1：下载 U8g2 源码

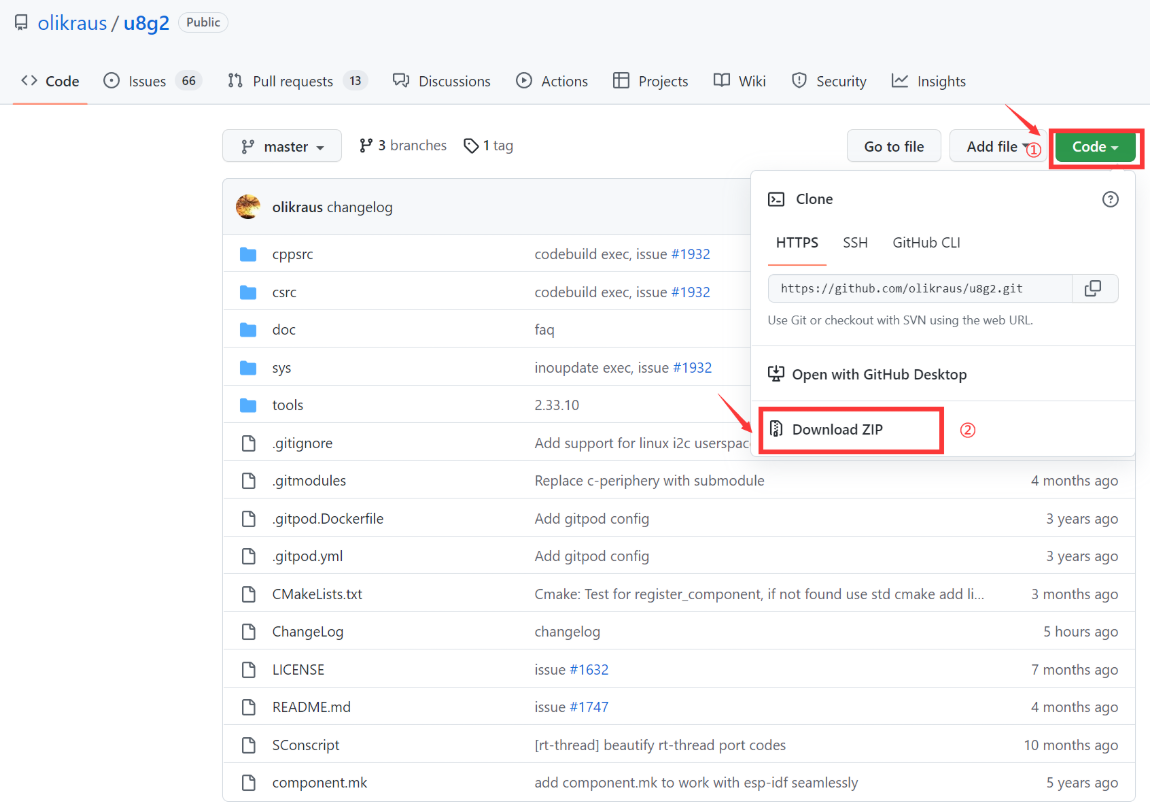

• GitHub 地址：https://github.com/olikraus/u8g2

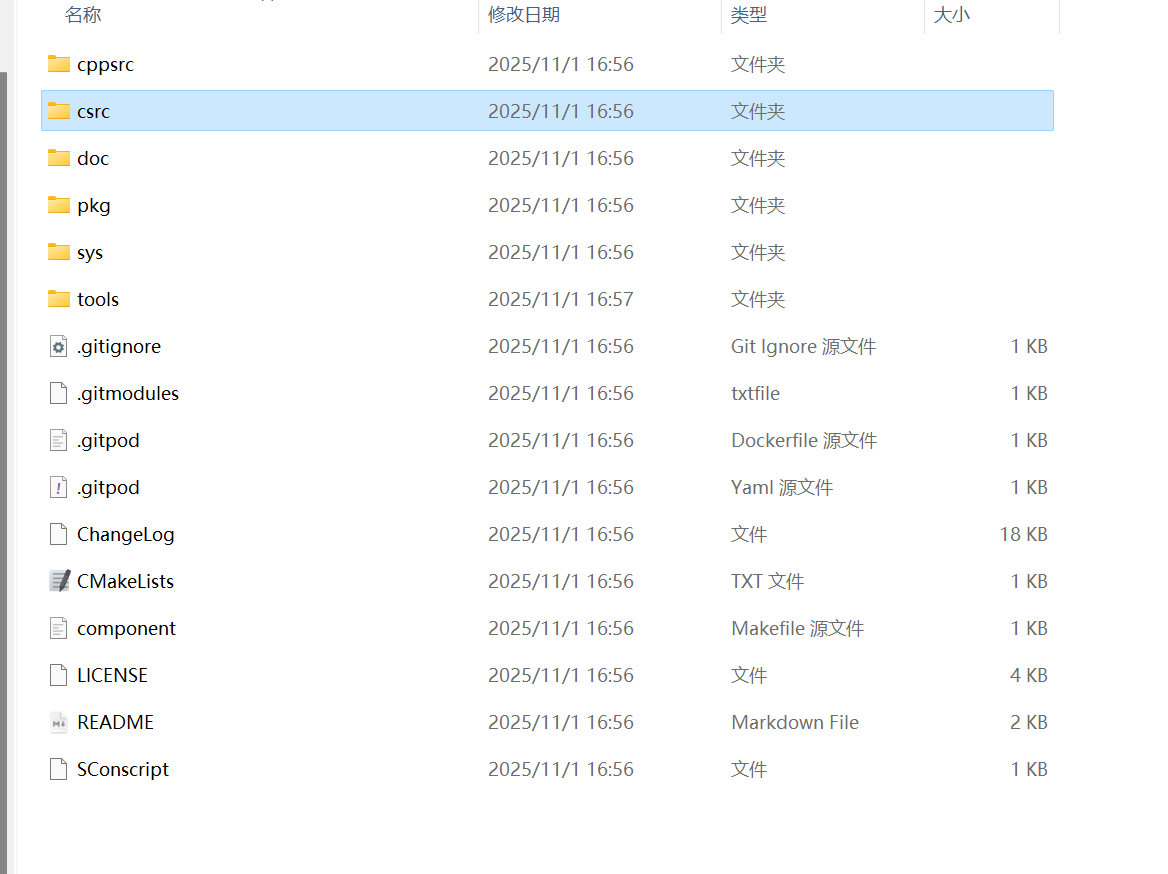

• 克隆或下载 ZIP 包，解压后进入 csrc/ 目录。

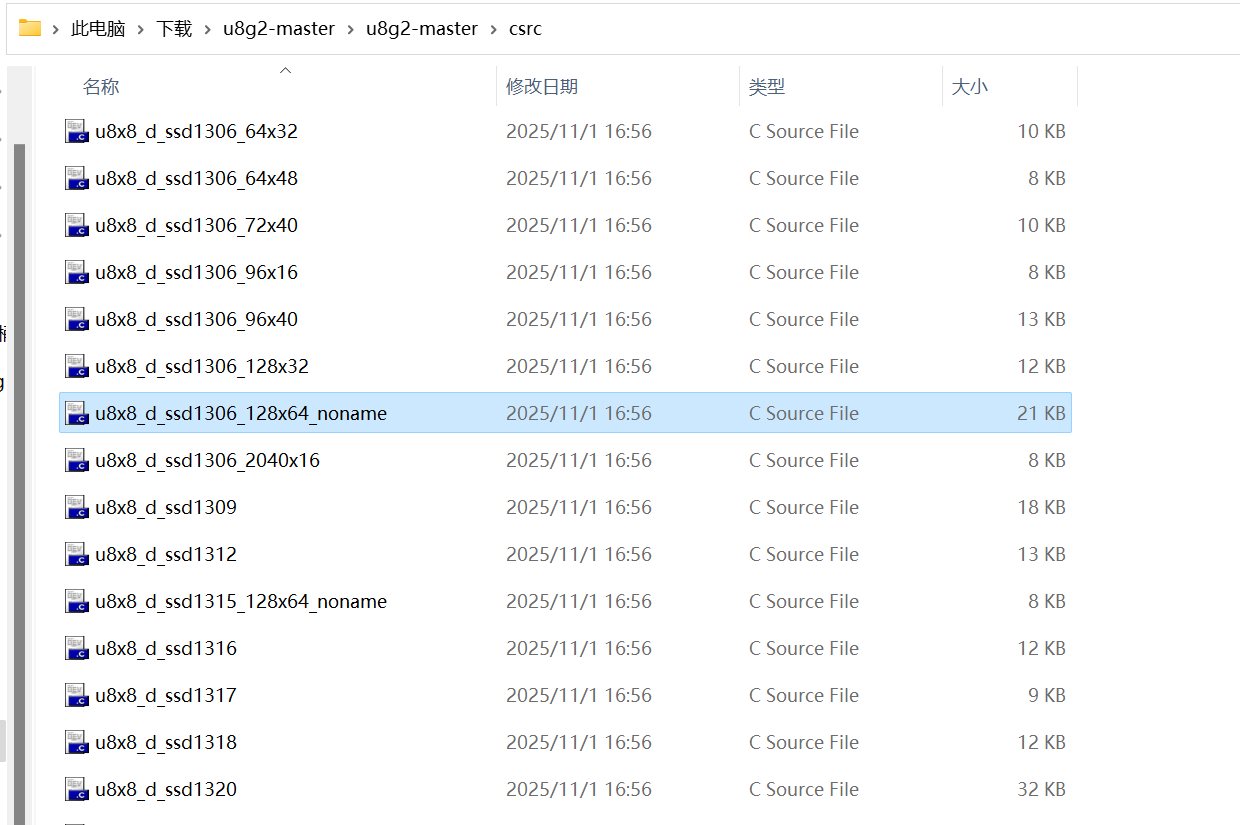

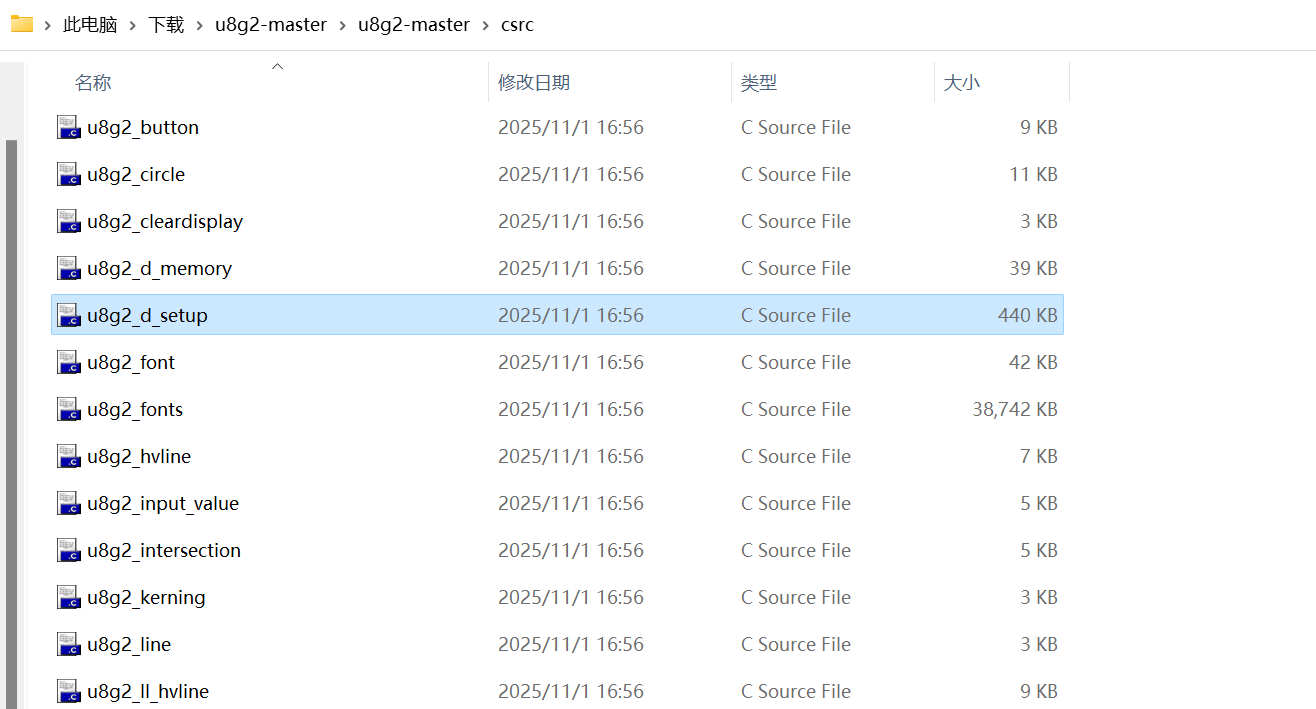

使用u8x8_ssd1306_128x64_noname.c这个文件，其它的屏幕驱动和分辨率的文件可以删掉。

我的OLED是IIC接口，只留一个本次要用到u8g2_Setup_ssd1306_i2c_128x64_noname_f就好（如果是SPI接口，需要使用u8g2_Setup_ssd1306_128x64_noname_f这个函数），其它的可以删掉或注释掉

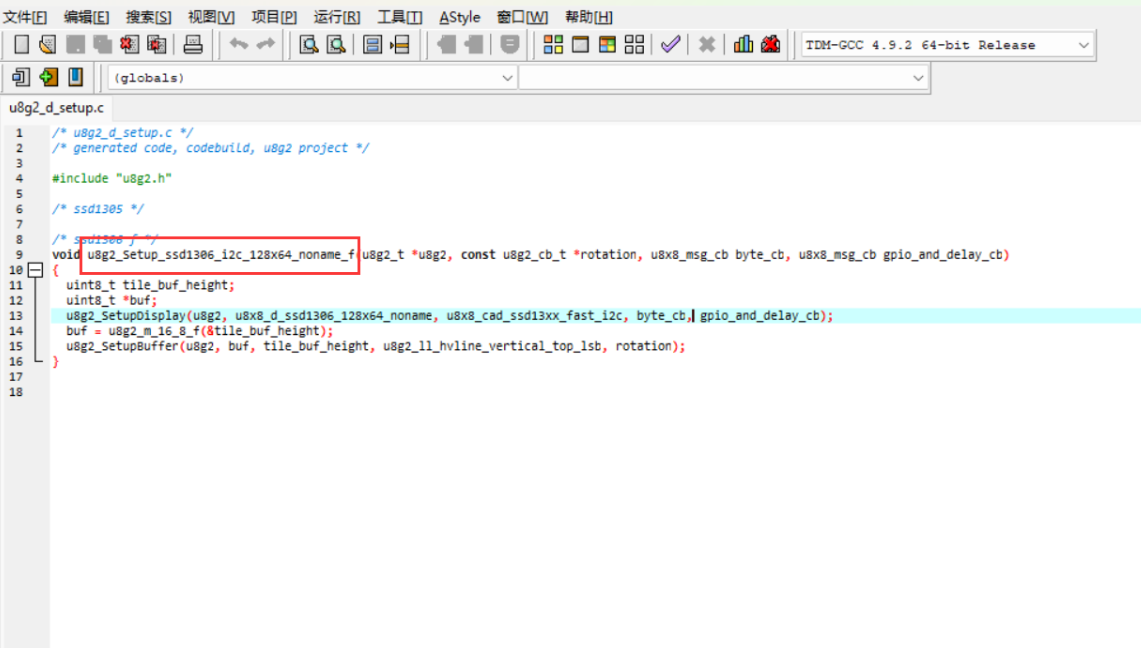

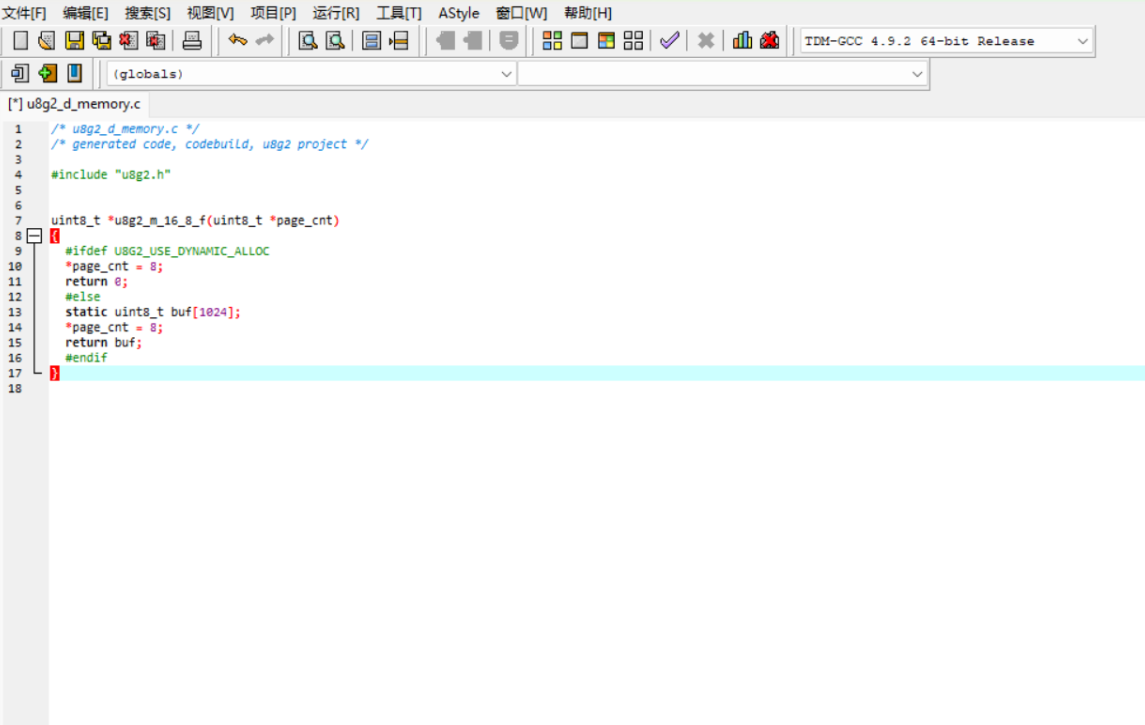

步骤2：精简u8g2_d_setup.c

将精简后的u8g2库添加至keil
在keil工程文件夹下，创建u8g2文件，只需要将csrc文件夹移过来即可

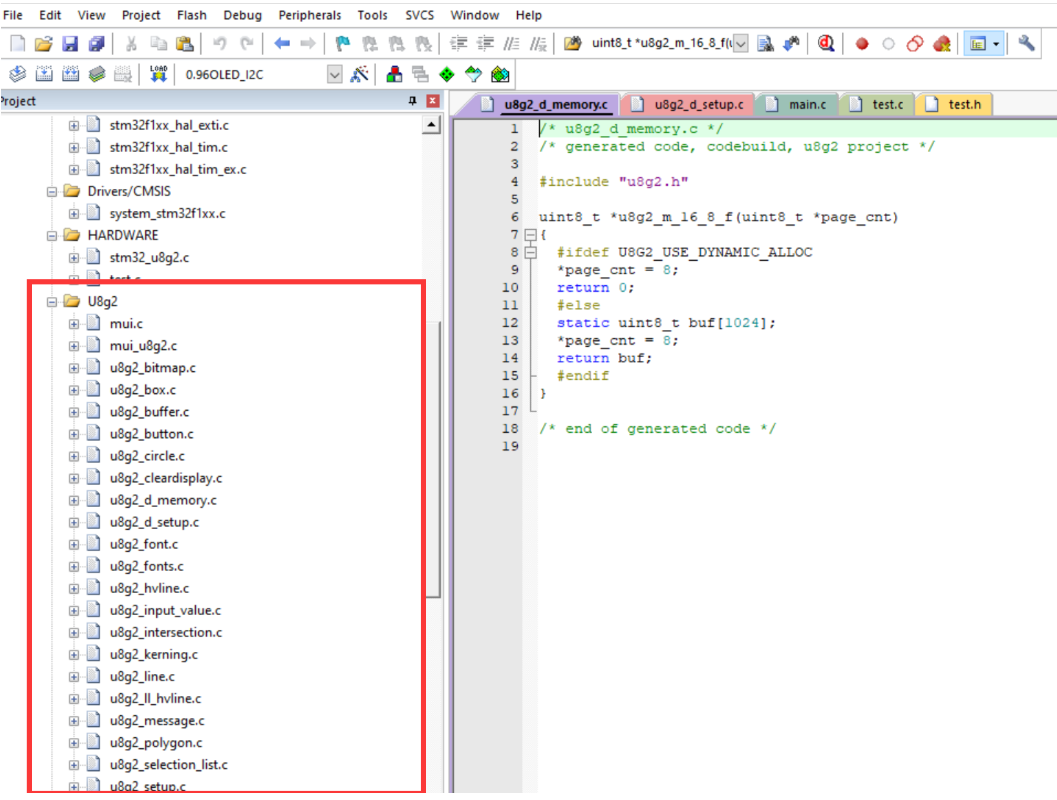

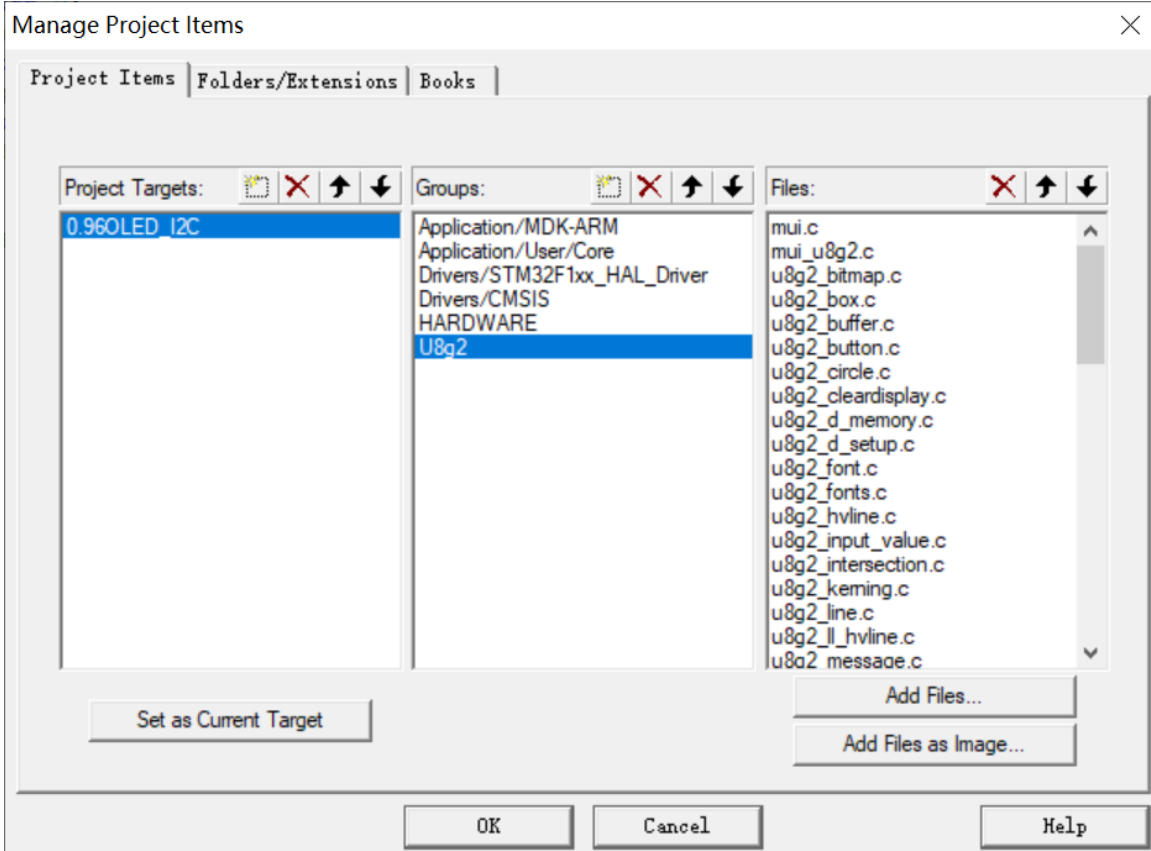

左侧Keil工程目录添加自己精简后U8g2库文件中的csrc文件，然后再添加U8g2的头文件搜寻目录

步骤 3：编写移植函数
stm32_u8g2.h：

#ifndef __STM32_U8G2_H
#define __STM32_U8G2_H

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "u8g2.h"
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */



/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */
#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* USER CODE BEGIN Prototypes */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
void u8g2Init(u8g2_t *u8g2);
void draw(u8g2_t *u8g2);
void testDrawPixelToFillScreen(u8g2_t *u8g2);

#endif

stm32_u8g2.c：

#include "stm32_u8g2.h"
#include "tim.h"
#include "i2c.h"


uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_TRANSFER:
    {
        if (HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDRESS, buffer, buf_idx, 1000) != HAL_OK)
            return 0;
    }
    break;

    case U8X8_MSG_BYTE_SET_DC:
        break;

    default:
        return 0;
    }

    return 1;
}



uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    switch (msg)
    {
    case U8X8_MSG_DELAY_100NANO: // delay arg_int * 100 nano seconds
        __NOP();
        break;
    case U8X8_MSG_DELAY_10MICRO: // delay arg_int * 10 micro seconds
        for (uint16_t n = 0; n < 320; n++)
        {
            __NOP();
        }
        break;
    case U8X8_MSG_DELAY_MILLI: // delay arg_int * 1 milli second
        HAL_Delay(1);
        break;
    case U8X8_MSG_DELAY_I2C: // arg_int is the I2C speed in 100KHz, e.g. 4 = 400 KHz
        Tims_delay_us(5);
        break;                    // arg_int=1: delay by 5us, arg_int = 4: delay by 1.25us
    case U8X8_MSG_GPIO_I2C_CLOCK: // arg_int=0: Output low at I2C clock pin
        break;                    // arg_int=1: Input dir with pullup high for I2C clock pin
    case U8X8_MSG_GPIO_I2C_DATA:  // arg_int=0: Output low at I2C data pin
        break;                    // arg_int=1: Input dir with pullup high for I2C data pin
    case U8X8_MSG_GPIO_MENU_SELECT:
        u8x8_SetGPIOResult(u8x8, /* get menu select pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_NEXT:
        u8x8_SetGPIOResult(u8x8, /* get menu next pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_PREV:
        u8x8_SetGPIOResult(u8x8, /* get menu prev pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_HOME:
        u8x8_SetGPIOResult(u8x8, /* get menu home pin state */ 0);
        break;
    default:
        u8x8_SetGPIOResult(u8x8, 1); // default return value
        break;
    }
    return 1;
}

//U8g2的初始化，需要调用下面这个u8g2_Setup_ssd1306_128x64_noname_f函数，该函数的4个参数含义：
//u8g2：传入的U8g2结构体
//U8G2_R0：默认使用U8G2_R0即可（用于配置屏幕是否要旋转）
//u8x8_byte_sw_i2c：使用软件IIC驱动，该函数由U8g2源码提供
//u8x8_gpio_and_delay：就是上面我们写的配置函数

void u8g2Init(u8g2_t *u8g2)
{
	u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8x8_gpio_and_delay); // 初始化u8g2 结构体
	u8g2_InitDisplay(u8g2);                                                                       //
	u8g2_SetPowerSave(u8g2, 0);                                                                   //
	u8g2_ClearBuffer(u8g2);
}


void draw(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);

    u8g2_SetFontMode(u8g2, 1); /*字体模式选择*/
    u8g2_SetFontDirection(u8g2, 0); /*字体方向选择*/
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf); /*字库选择*/
    u8g2_DrawStr(u8g2, 0, 20, "U");

    u8g2_SetFontDirection(u8g2, 1);
    u8g2_SetFont(u8g2, u8g2_font_inb30_mn);
    u8g2_DrawStr(u8g2, 21,8,"8");

    u8g2_SetFontDirection(u8g2, 0);
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf);
    u8g2_DrawStr(u8g2, 51,30,"g");
    u8g2_DrawStr(u8g2, 67,30,"\xb2");

    u8g2_DrawHLine(u8g2, 2, 35, 47);
    u8g2_DrawHLine(u8g2, 3, 36, 47);
    u8g2_DrawVLine(u8g2, 45, 32, 12);
    u8g2_DrawVLine(u8g2, 46, 33, 12);

    u8g2_SetFont(u8g2, u8g2_font_4x6_tr);
    u8g2_DrawStr(u8g2, 1,54,"github.com/olikraus/u8g2");

	u8g2_SendBuffer(u8g2);
	HAL_Delay(1000);
}

//画点填充
void testDrawPixelToFillScreen(u8g2_t *u8g2)
{
  int t = 1000;
	u8g2_ClearBuffer(u8g2);

  for (int j = 0; j < 64; j++)
  {
    for (int i = 0; i < 128; i++)
    {
      u8g2_DrawPixel(u8g2,i, j);
    }
  }
  HAL_Delay(1000);
}

U8g2图形库测试函数
test.h：

#ifndef __TEST_H
#define __TEST_H

#include "main.h"
#include "u8g2.h"

void testDrawProcess(u8g2_t *u8g2);
void testShowFont(u8g2_t *u8g2);
void testDrawFrame(u8g2_t *u8g2);
void testDrawRBox(u8g2_t *u8g2);
void testDrawCircle(u8g2_t *u8g2);
void testDrawFilledEllipse(u8g2_t *u8g2);
void testDrawMulti(u8g2_t *u8g2);


void u8g2DrawTest(u8g2_t *u8g2);

#endif

test.c

#include "test.h"

//---------------U8g2测试函数

#define SEND_BUFFER_DISPLAY_MS(u8g2, ms)\
  do {\
    u8g2_SendBuffer(u8g2); \
    HAL_Delay(ms);\
  }while(0);


//进度条显示
void testDrawProcess(u8g2_t *u8g2)
{
	for(int i=10;i<=80;i=i+2)
	{
		u8g2_ClearBuffer(u8g2);

		char buff[20];
		sprintf(buff,"%d%%",(int)(i/80.0*100));

		u8g2_SetFont(u8g2,u8g2_font_ncenB12_tf);
		u8g2_DrawStr(u8g2,16,32,"STM32 U8g2");//字符显示

		u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
		u8g2_DrawStr(u8g2,100,49,buff);//当前进度显示

		u8g2_DrawRBox(u8g2,16,40,i,10,4);//圆角填充框矩形框
		u8g2_DrawRFrame(u8g2,16,40,80,10,4);//圆角矩形

		u8g2_SendBuffer(u8g2);
	}
	HAL_Delay(500);
}


//字体测试 数字英文可选用 u8g2_font_ncenB..(粗) 系列字体
//u8g2_font_unifont_t_symbols/u8g2_font_unifont_h_symbols(细 圆润)
void testShowFont(u8g2_t *u8g2)
{
	int t = 1000;
	char testStr[14] = "STM32F103C8T6";

	u8g2_ClearBuffer(u8g2);

	u8g2_SetFont(u8g2,u8g2_font_u8glib_4_tf);
	u8g2_DrawStr(u8g2,0,5,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
	u8g2_DrawStr(u8g2,0,30,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);
	u8g2_DrawStr(u8g2,0,60,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心矩形
void testDrawFrame(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawFrame");

	u8g2_DrawFrame(u8g2, x, y, w, h);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFrame(u8g2, x+w+5, y-10, w-20, h+20);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心圆角矩形
void testDrawRBox(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	int r = 3;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawRBox");

	u8g2_DrawRBox(u8g2, x, y, w, h, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawRBox(u8g2, x+w+5, y-10, w-20, h+20, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心圆
void testDrawCircle(u8g2_t *u8g2)
{
	int t = 600;
	int stx = 0;  //画图起始x
	int sty = 16; //画图起始y
	int with = 16;//一个图块的间隔
	int r = 15;   //圆的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2, 0, 15, "DrawCircle");

	u8g2_DrawCircle(u8g2, stx, sty - 1 + with, r, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx + with, sty, r, U8G2_DRAW_LOWER_RIGHT); //右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 3, sty - 1 + with, r, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 4, sty, r, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 2, sty - 1 + with * 2, r, U8G2_DRAW_ALL);//整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_DrawCircle(u8g2, 32*3, 32, 31, U8G2_DRAW_ALL);//右侧整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心椭圆
void testDrawFilledEllipse(u8g2_t *u8g2)
{
	int t = 800;
	int with = 16;//一个图块的间隔
	int rx = 27;  //椭圆x方向的半径
	int ry = 22;  //椭圆y方向的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "DrawFilledEllipse");

	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with, rx, ry, U8G2_DRAW_LOWER_RIGHT);//右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with, rx, ry, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 6, with * 2.5, rx, ry, U8G2_DRAW_ALL);//整个椭圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//环形测试
void testDrawMulti(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);
	for (int j = 0; j < 64; j+=16)
	{
		for (int i = 0; i < 128; i+=16)
		{
			u8g2_DrawPixel(u8g2, i, j);
			u8g2_SendBuffer(u8g2);
		}
	}

	//实心矩形逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawBox(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}
	//空心矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawFrame(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆角矩形逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawRBox(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}
    //空心圆角矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawRFrame(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=2; i<64; i+=3)
	{
		u8g2_DrawDisc(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
	//空心圆逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=64; i>0; i-=3)
	{
		u8g2_DrawCircle(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}

	//实心椭圆逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=2; i<32; i+=3)
	{
		u8g2_DrawFilledEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
    //空心椭圆逐渐变小
    u8g2_ClearBuffer(u8g2);
	for(int i=32; i>0; i-=3)
	{
		u8g2_DrawEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
}


// width: 128, height: 48
const unsigned char bilibili[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1e, 0xe0, 0x03, 0x00, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3c, 0xf0, 0x00, 0x00, 0xf8, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x01, 0xfc, 0x00, 0x00, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x03, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0x80, 0x03, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x07, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xfc, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x80, 0x0f, 0xf8, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x80, 0x79, 0x80, 0x0f, 0x00, 0x98, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x79, 0x9f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x07, 0x10, 0x40, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x87, 0x1f, 0xe0, 0x0f, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0x60, 0x71, 0x1e, 0x0f, 0x00, 0x34, 0xe7, 0x01, 0xc0, 0xe7, 0x07, 0x00, 0x3f, 0x1f, 0xf0, 0x00, 0x00, 0x70, 0x00, 0x1f, 0x00, 0x00, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x3c, 0xc7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xe7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x01, 0xc0, 0x77, 0x1e, 0x1e, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x03, 0x00, 0x1f, 0xf0, 0xff, 0xc1, 0xf7, 0x1e, 0xfe, 0x1f, 0x78, 0xef, 0x01, 0xc0, 0x07, 0x70, 0x37, 0x00, 0x1f, 0xe0, 0xff, 0x87, 0xf7, 0x1e, 0xfe, 0xff, 0x78, 0xee, 0x01, 0xc0, 0x07, 0xe0, 0x3f, 0x00, 0x1f, 0xe0, 0xff, 0x9f, 0xf7, 0x1e, 0xfe, 0xff, 0x79, 0xce, 0x01, 0xc0, 0x07, 0xc0, 0x18, 0x00, 0x1f, 0xe0, 0xff, 0xbf, 0xe7, 0x1e, 0xfe, 0xff, 0x7b, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xc7, 0xbf, 0xe7, 0x1e, 0xfe, 0xf8, 0x77, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x0f, 0x3f, 0xe7, 0x1c, 0xfe, 0xf0, 0x77, 0xce, 0x03, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xcf, 0x3f, 0xe7, 0x1c, 0xfe, 0xf8, 0xf3, 0xce, 0x03, 0xc0, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xef, 0x1f, 0xe7, 0x1c, 0xfe, 0xfe, 0xf1, 0xce, 0x03, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xff, 0x0f, 0xcf, 0x1c, 0xfc, 0xff, 0xf0, 0xc0, 0x03, 0x00, 0xff, 0xff, 0xff, 0xff, 0x07, 0xe0, 0xff, 0x03, 0x06, 0x1c, 0xfc, 0x7f, 0x60, 0xc0, 0x01, 0x00, 0xfe, 0xff, 0xff, 0xff, 0x03, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xfc, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x1e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x01, 0x00, 0x0c, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
// width: 128, height: 48
const unsigned char three_support[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0xe0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfc, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x00, 0x00, 0x00, 0xc0, 0x3f, 0x00, 0x00, 0x00, 0x00, 0xf8, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x01, 0x00, 0x00, 0xfc, 0xff, 0x01, 0x00, 0x00, 0xc0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x1f, 0xf8, 0x03, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x0f, 0xf0, 0x03, 0x00, 0x00, 0xfe, 0xff, 0x07, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xfc, 0xff, 0x03, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf8, 0xff, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xee, 0x03, 0x00, 0x00, 0xe0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0xff, 0x00, 0x00, 0x00, 0xf8, 0xf9, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0xf8, 0xf0, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x1f, 0x00, 0x00, 0x00, 0xf8, 0x1f, 0x00, 0x00, 0x00, 0x30, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };



void u8g2DrawTest(u8g2_t *u8g2)
{
	testDrawProcess(u8g2);
	testDrawMulti(u8g2);
	//testDrawFrame(u8g2);
	//testDrawRBox(u8g2);
	//testDrawCircle(u8g2);
	//testDrawFilledEllipse(u8g2);
	testShowFont(u8g2);

}

main.c

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
  u8g2_t u8g2;
  u8g2Init(&u8g2);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

       u8g2_FirstPage(&u8g2);
       do
       {
				 draw(&u8g2);

				 u8g2DrawTest(&u8g2);
       } while (u8g2_NextPage(&u8g2));


  }
  /* USER CODE END 3 */
}

调用 u8g2_init(); 在 main() 函数中。

---

3、例程实践

运行 U8g2 的 Demo 例程

效果如下：

显示学号和昵称

void testDrawXBM(u8g2_t *u8g2)
{
	int t = 1000;
	char testStr[4] = "TZJ";

	u8g2_ClearBuffer(u8g2);

	u8g2_SetFont(u8g2,u8g2_font_u8glib_4_tf);
	u8g2_DrawStr(u8g2,0,5,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
	u8g2_DrawStr(u8g2,0,30,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);
	u8g2_DrawStr(u8g2,0,60,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}
void testShowFont(u8g2_t *u8g2)
{
	int t = 1000;
	char testStr[13] = "STM32F103C8T6";

	u8g2_ClearBuffer(u8g2);

	u8g2_SetFont(u8g2,u8g2_font_u8glib_4_tf);
	u8g2_DrawStr(u8g2,0,5,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
	u8g2_DrawStr(u8g2,0,30,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);
	u8g2_DrawStr(u8g2,0,60,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

效果如下：

---

掌握上下、左右滑动显示方法

以左右滚动为例

const char *scroll_text = "TZJ 632307030112";

// 左右滚动函数
void scrollTextHorizontal(u8g2_t *u8g2) {
    // 1. 配置字体（选择适合的字号，确保字符能显示且不超出屏幕高度）
    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);  // 16号英文字体，可根据屏幕调整

    // 2. 获取关键参数
    uint8_t screen_width = u8g2_GetDisplayWidth(u8g2);  // 屏幕宽度（0.96寸OLED通常为128）
    uint16_t text_width = u8g2_GetStrWidth(u8g2, scroll_text);  // 字符串总宽度（像素）
    uint8_t y_pos = 32;  // 垂直居中位置（128x64屏幕的中间Y坐标）

    // 3. 滚动参数初始化
    int16_t x_pos = screen_width;  // 初始X坐标：从屏幕右侧外开始
    uint8_t step = 1;  // 每次滚动的像素步长（值越大越快）
    uint16_t delay_ms = 50;  // 每帧延时（值越小越快，50ms较流畅）

    // 4. 滚动循环（持续滚动，可根据需求添加退出条件）
    while (1) {
        // 清空缓冲区（对应u8g2_buffer.c中的u8g2_ClearBuffer）
        u8g2_ClearBuffer(u8g2);

        // 绘制当前位置的字符串（X坐标动态变化）
        u8g2_DrawStr(u8g2, x_pos, y_pos, scroll_text);

        // 刷新屏幕（对应u8g2_buffer.c中的u8g2_SendBuffer）
        u8g2_SendBuffer(u8g2);

        // 更新X坐标（向左滚动）
        x_pos -= step;

        // 当字符串完全移出左侧屏幕时，重置到右侧重新滚动
        if (x_pos < -text_width) {
            x_pos = screen_width;
        }

        // 控制滚动速度（调用延时函数，可替换为你的平台延时）
        HAL_Delay(delay_ms);
    }
}

效果如下：

---

显示小人图像并实现动态移动效果

使用 XBM 点阵图像

1. 准备一张 128×64 的黑白图片（PNG 格式）。
2. 使用 LCD Image Converter或在线工具转为 XBM 格式。
3. 导出为 C 数组：

// XBM数据（宽度64，高度64，居中显示）
#define QQ_PENGUIN_WIDTH 64
#define QQ_PENGUIN_HEIGHT 64
// XBM数据（宽度64，高度64）
#define QQ_PENGUIN_WIDTH 64
#define QQ_PENGUIN_HEIGHT 64
const unsigned char qq_penguin_bits[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0xC0, 0xE0, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x01, 0xFF, 0xFF, 0x80, 0x00, 0x00,
  0x00, 0x00, 0x07, 0xFF, 0xFF, 0xE0, 0x00, 0x00,
  0x00, 0x00, 0x0F, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
  0x00, 0x00, 0x1F, 0xFF, 0xFF, 0xF8, 0x00, 0x00,
  0x00, 0x00, 0x3F, 0xFF, 0xFF, 0xFC, 0x00, 0x00,
  0x00, 0x00, 0x7F, 0xFF, 0xFF, 0xFE, 0x00, 0x00,
  0x00, 0x00, 0xFF, 0xFF, 0xFF, 0xFF, 0x00, 0x00,
  0x00, 0x01, 0xFF, 0xFF, 0xFF, 0xFF, 0x80, 0x00,
  0x00, 0x03, 0xFF, 0x00, 0x00, 0xFF, 0xC0, 0x00,
  0x00, 0x07, 0xFF, 0x00, 0x00, 0xFF, 0xE0, 0x00,
  0x00, 0x0F, 0xFF, 0x00, 0x00, 0xFF, 0xF0, 0x00,
  0x00, 0x1F, 0xFF, 0x00, 0x00, 0xFF, 0xF8, 0x00,
  0x00, 0x3F, 0xFF, 0x00, 0x00, 0xFF, 0xFC, 0x00,
  0x00, 0x7F, 0xFF, 0x00, 0x00, 0xFF, 0xFE, 0x00,
  0x00, 0xFF, 0xFF, 0x00, 0x00, 0xFF, 0xFF, 0x00,
  0x01, 0xFF, 0xFF, 0x00, 0x00, 0xFF, 0xFF, 0x80,
  0x03, 0xFF, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xC0,
  0x07, 0xFF, 0x00, 0x3F, 0xF8, 0x00, 0xFF, 0xE0,
  0x0F, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xF0,
  0x1F, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xF8,
  0x3F, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xFC,
  0x7F, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xFE,
  0xFF, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xFF,
  0xFF, 0xFF, 0x00, 0xFF, 0xFF, 0x00, 0xFF, 0xFF,
  0xFF, 0xFF, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xFF,
  0xFF, 0xFF, 0xC0, 0x00, 0x00, 0x03, 0xFF, 0xFF,
  0xFF, 0xFF, 0xF0, 0x00, 0x00, 0x0F, 0xFF, 0xFF,
  0xFF, 0xFF, 0xF8, 0x00, 0x00, 0x1F, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFC, 0x00, 0x00, 0x3F, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFE, 0x00, 0x00, 0x7F, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0x00, 0x00, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0x80, 0x01, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xC0, 0x03, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xE0, 0x07, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xF0, 0x0F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xF8, 0x1F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFC, 0x3F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFE, 0x7F, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
  0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
};

// 显示图案的函数
void displayQQPenguin(u8g2_t *u8g2) {
    // 1. 清空缓冲区（对应u8g2_buffer.c中的u8g2_ClearBuffer）
        uint8_t screen_width = u8g2_GetDisplayWidth(u8g2);  // 屏幕宽度（128像素）
    uint8_t y_pos = (u8g2_GetDisplayHeight(u8g2) - QQ_PENGUIN_HEIGHT) / 2;  // 垂直居中Y坐标（0，因64=64）

    // 2. 滑动参数初始化
    int16_t x_pos = screen_width;  // 初始X坐标：从屏幕右侧外开始（完全看不到）
    uint8_t step = 2;  // 每次滑动的像素步长（值越大越快）
    uint16_t delay_ms = 30;  // 每帧延时（值越小越快，30ms较流畅）

    // 3. 滑动循环（持续滚动，可添加退出条件）
    while (1) {
        // 清空缓冲区（避免上一帧图案残留）
        u8g2_ClearBuffer(u8g2);

        // 绘制当前位置的企鹅图案（X坐标动态变化，Y坐标固定居中）
        u8g2_DrawXBM(u8g2, x_pos, y_pos, QQ_PENGUIN_WIDTH, QQ_PENGUIN_HEIGHT, qq_penguin_bits);

        // 刷新屏幕（显示当前帧）
        u8g2_SendBuffer(u8g2);

        // 更新X坐标（向左滑动）
        x_pos -= step;

        // 当企鹅完全移出左侧屏幕时，重置到右侧重新滑动（循环效果）
        if (x_pos < -QQ_PENGUIN_WIDTH) {
            x_pos = screen_width;
        }
			}

    // 5. 保持显示（可根据需要调整延时）
    HAL_Delay(5000);  // 显示5秒
}

效果如下：

---

四. 使用 Keil 虚拟逻辑分析仪采集 I2C 波形

不能直接采集物理引脚波形。

Keil 的“虚拟逻辑分析仪”（Virtual Logic Analyzer）实际上是 变量观察器，它只能查看内存变量、寄存器值的变化趋势，无法捕获真实的 SDA/SCL 引脚上的电平变化。

所以你看到的不是真正的 I2C 协议波形，而是模拟的数据流或状态标志。

替代方法：

方法	工具	说明
1. 物理逻辑分析仪	Saleae、DSLogic、开源项目（如 Sigrok + PulseView）	最准确，可抓取 SDA/SCL 实际电平，解码 I2C 协议
2. 示波器（带协议解码功能）	Rigol、Tektronix、鼎阳等	可同时看波形和数据内容
3. STM32 内部定时器+GPIO打标	利用 TIM+CH 输出信号	用于调试时序，间接反映通信过程
4. 使用 ST-Link/V2 的 SWV 功能（ITM）	Keil + ST-Link Utility	输出调试信息，但不能替代协议分析

** 建议操作：**

• 将 SCL 和 SDA 引脚分别连接到逻辑分析仪的两个通道。
• 设置采样率 ≥ 1MHz（建议 4MHz 以上）。
• 触发条件设为“下降沿”（Start 信号）。
• 使用 PulseView 等软件自动解码 I2C 数据，检查是否正确发送了命令和数据。

---

恭喜你已经成功学习了基于STM32移植U8g2图形库的OLED显示，可以自己去做一些有趣的小项目啦 ！🎉

五、参考资料

江科大自化协
u8g2移植显示
