一.OLED调试

1.调试方法

（1）串口调试

通过串口通讯，将调试信息发送到电脑端，电脑使用串口助手，显示调试信息。

（2）显示屏调试

直接将显示屏连接到单片机，将调试信息打印在显示屏上。

（3）keil调试模式

借助keil软件的调试模式，可使用单步运行，设置断点，查看寄存器变量等功能。

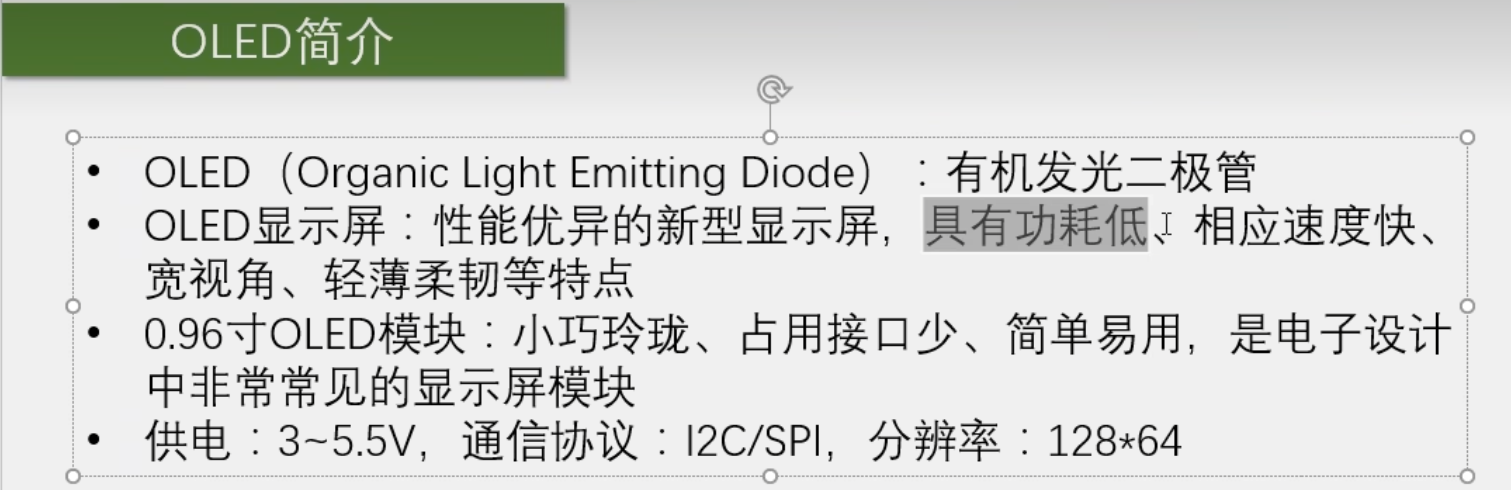

2.oled介绍

一般分为四针脚和7针脚。四阵脚的一般用的是I2C的通信协议，然而7针脚的一般用的是SPI的通讯协议。

四针角的话

SCL和SDA是I2C通信引脚，需要接在单片机I2C通信引脚上，课程中使用的是模拟GPIO口进行模拟I2C通讯，所以接在任意GPIO口就可以。

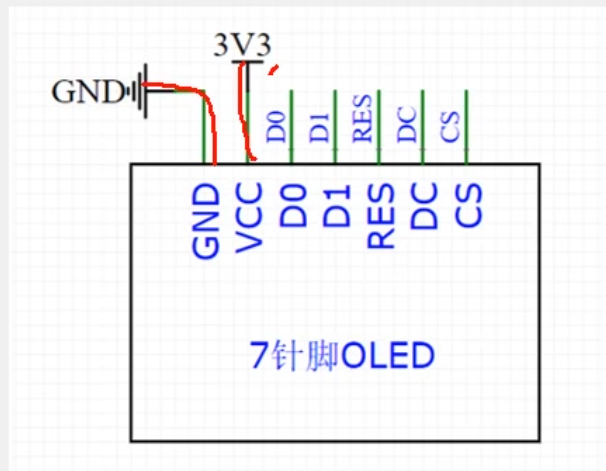

七针脚的，除了电源和VCC其他的接在SPI通讯引脚。

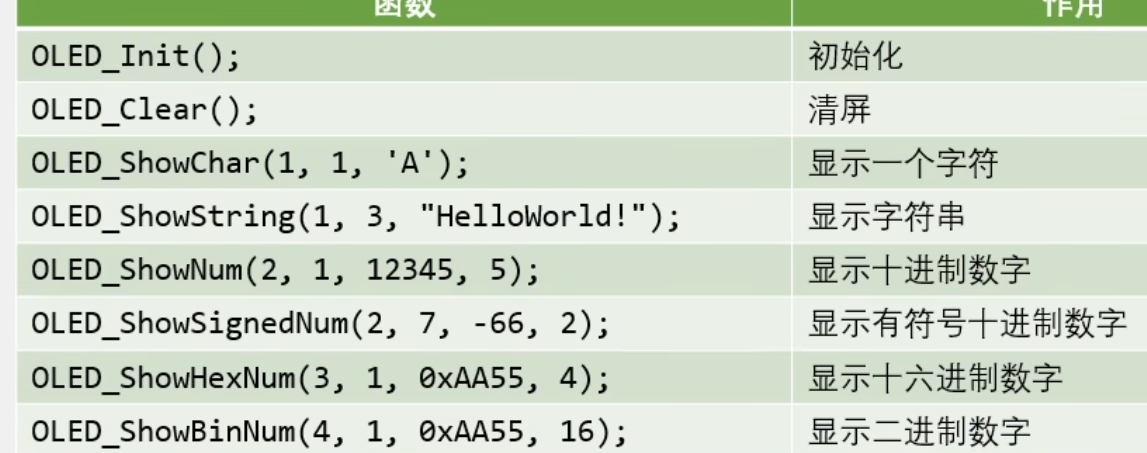

接下来就是OLED的一些功能。前两个参数是起始坐标，中间的是要显示的内容，最后一个是要显示的长度。

比如OLED_SHOWNUM(2,1,12345,5)就是在2行1列显示12345，长度为5。

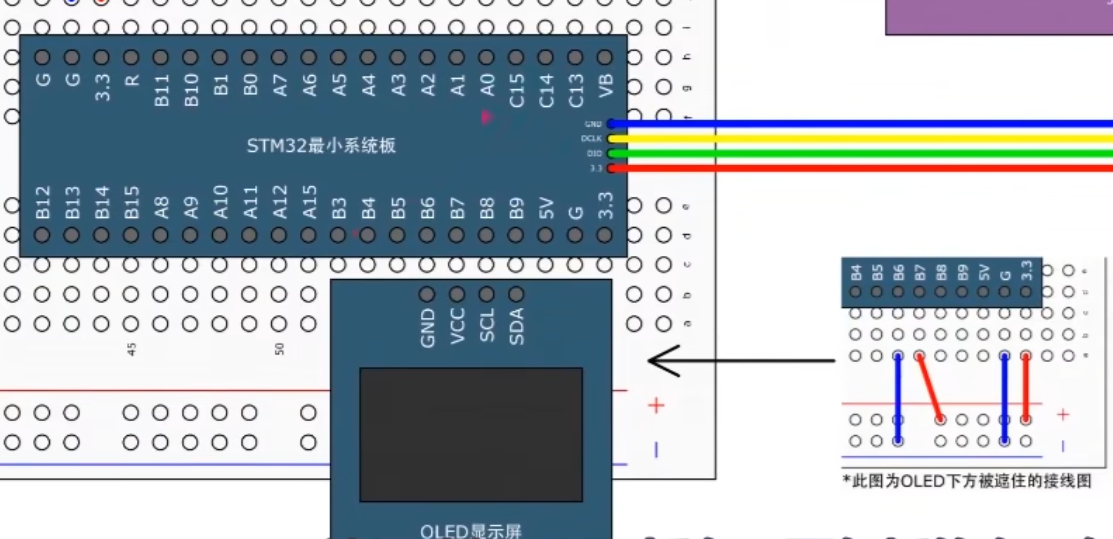

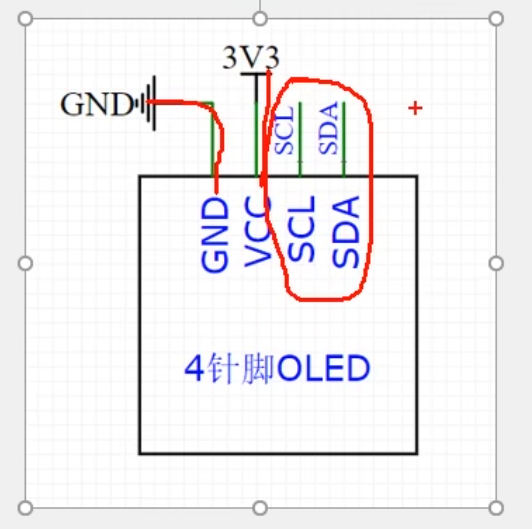

接下来我们看一下OLED的接线图。可以通过跳线的方式直接把OLED接在B6和B7，这样子直接不初始化B6和B7就好，也可以把B6输出高电平，B7输出低电平，从而控制OLED，因为OLED的功率很小，所以可以用端口直接驱动他。（GPIO口供电不规范）

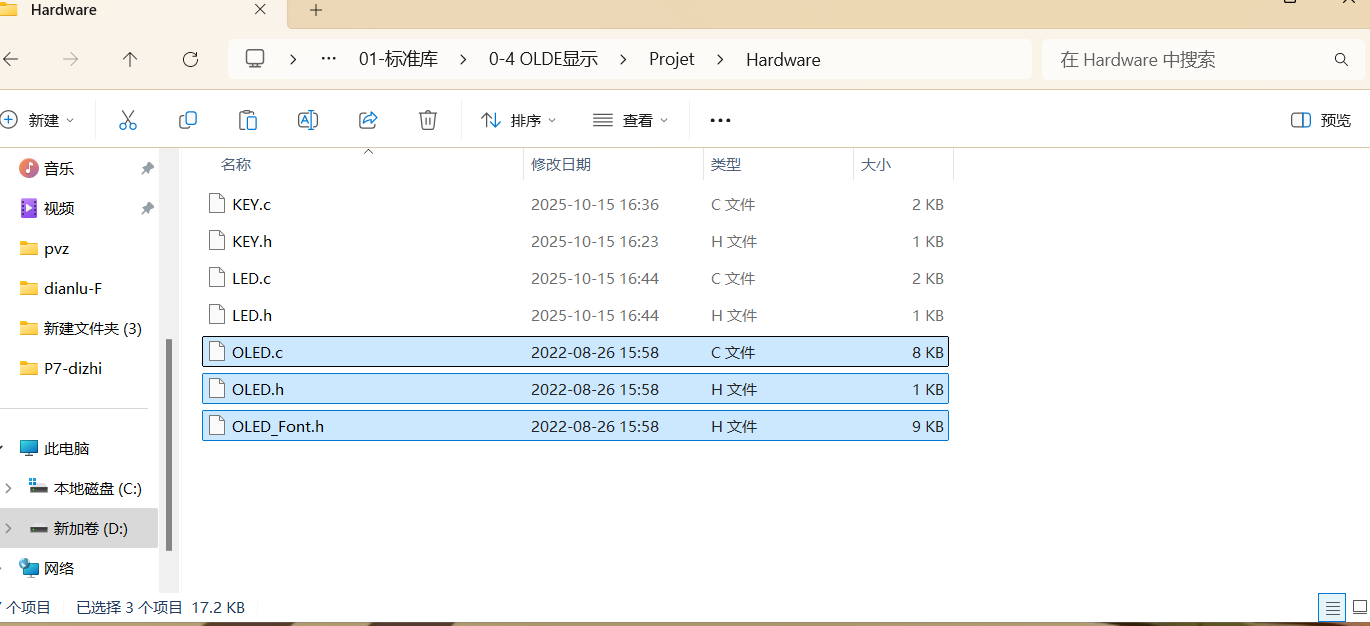

找到UP主提供给我们的OLED显示函数。粘贴到hardware文件夹中。

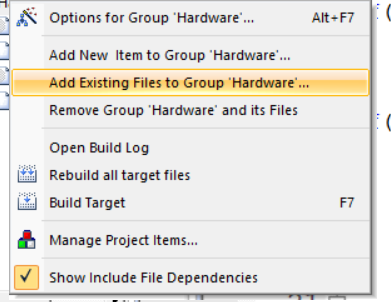

然后打开工程，来到工程中把我们的三个OLED文件添加进来。

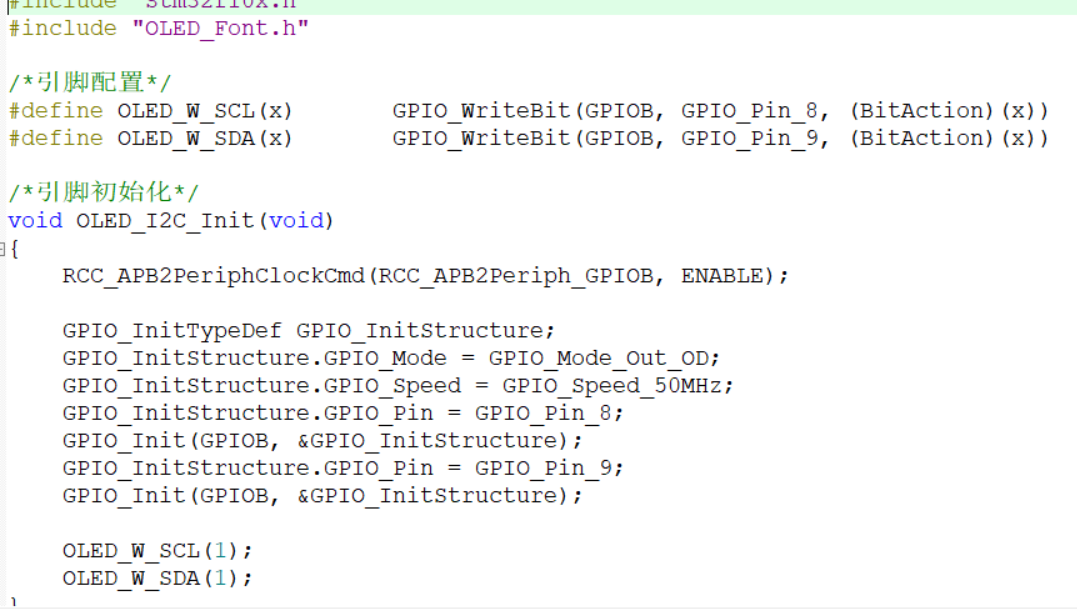

里面就包含了，引脚顺序，引脚初始化，I2C通讯基本时序。

3.程序编写

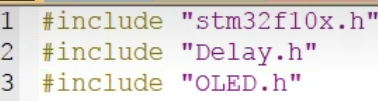

首先是OLED的头文件引用。

初始化OLED。

在一行一列显示字符A，因为是字符所以需要单引号括起来。

可以看到一行一列显示了字符A。

4.keil调试

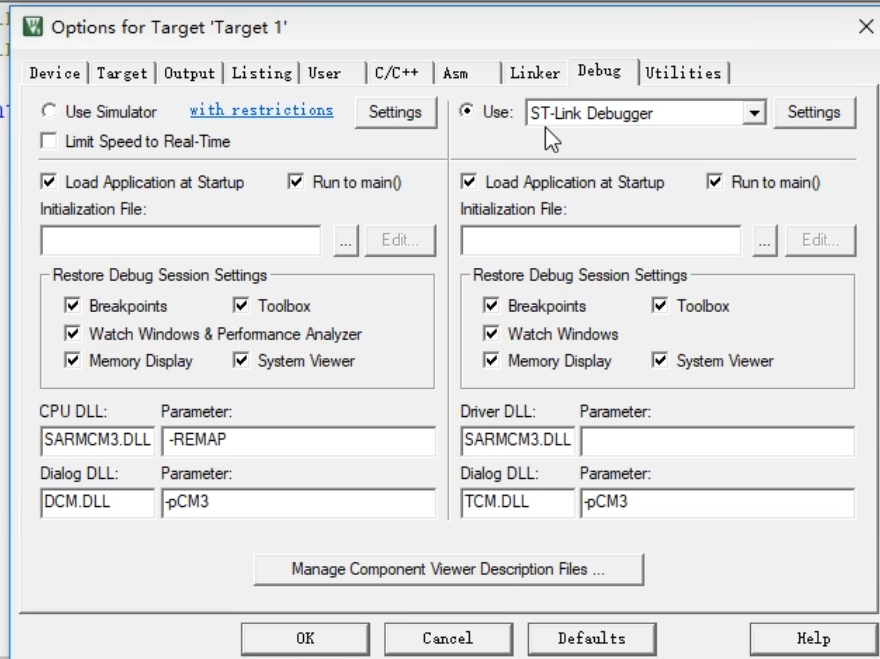

debug就是选择调试模式。

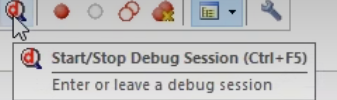

点击这个图标，进入调试模式。

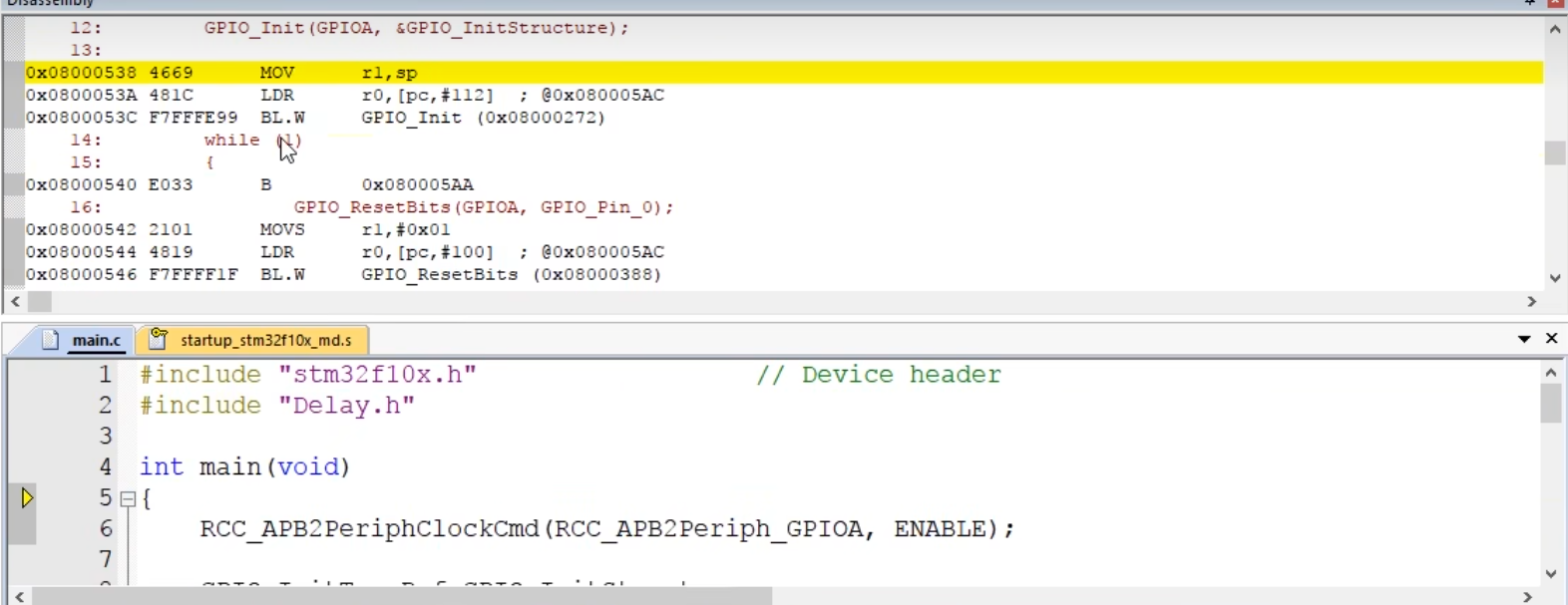

底下的是我们的程序，上面的是C语言翻译为的反汇编程序。

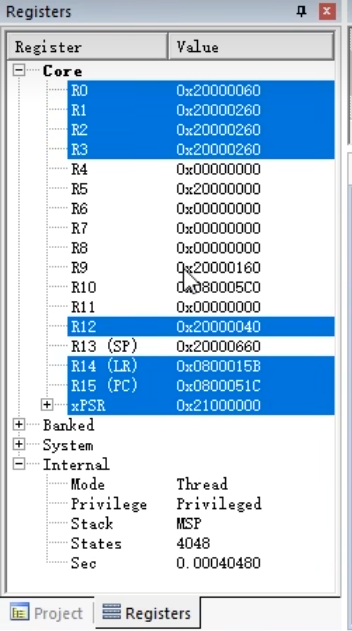

左边的是寄存器组。

复位

1.单步运行。

2.跳过当前函数单步运行。

3.跳出当前函数单步运行。

4.跳到光标指定位置单步运行。

1.命令窗口

2.反汇编窗口

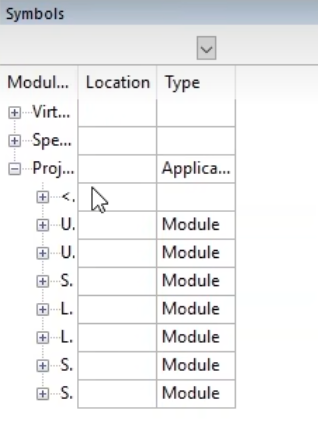

3.符号窗口

在这里我们可以实时查看所有变量的值。

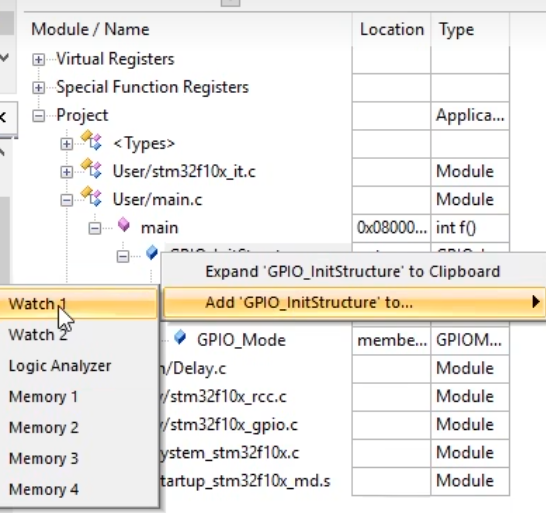

在这里，找到你想要看的值，然后添加到窗口。

可以看到值了。

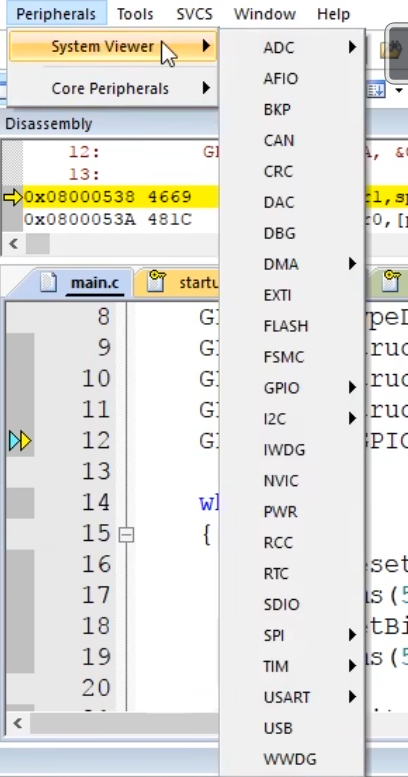

外设菜单栏。

可以看到所有的寄存器。

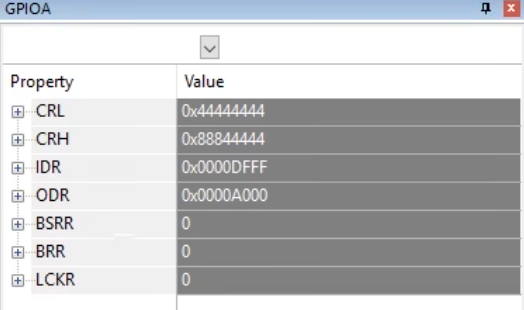

点击GPIO可以看到所有寄存器的值。这里是实时显示寄存器变化的。

需要注意的是调试模式是不支持程序修改的，必须停止调试才能修改程序。
