很多人一提“485通信”，就会说：“不就是串口嘛！”其实，这说法只对了一半。UART 和 RS-485 并不是同一个东西，一个是数据格式（帧），一个是物理传输方式（线路），经常一起用，但不能混为一谈。

下面我们快速搞懂这俩的关系、区别，还有选型和布线时该注意哪些事。

---

一、先整清楚几个术语

• 串行通信：一位一位地传数据（不像并行那样一次发很多位）。

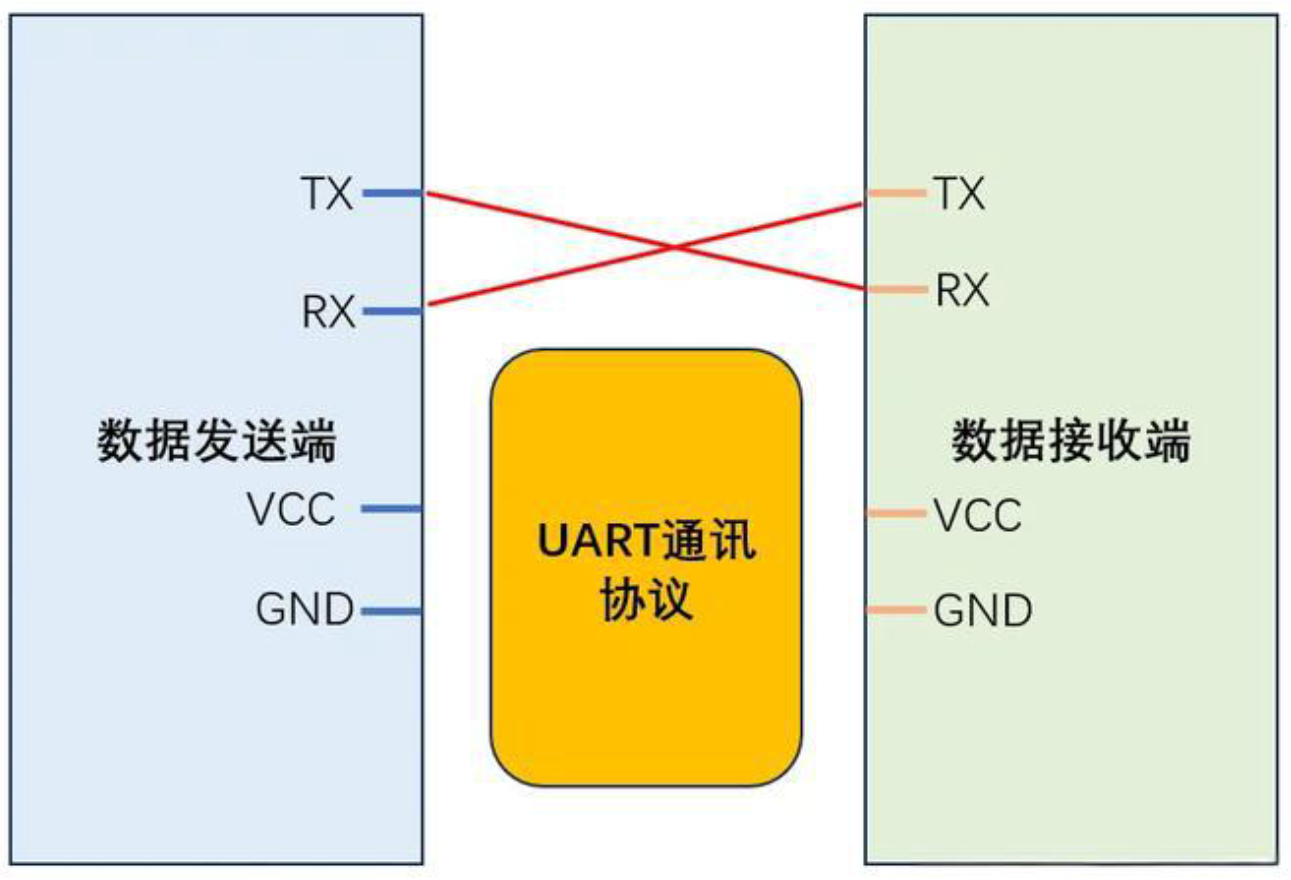

• UART：是“异步串口”那一套，包括起止位、校验位啥的，是在芯片里用的“收发器模块”，输出电平是 3.3V 或 5V，叫TTL电平。
• RS-485：这是定义物理线路怎么传的标准，用差分信号（A/B线），能抗干扰、跑得远、不怕串扰。但它不管数据格式。

通常的组合是：UART + RS-485收发器 = RS-485接口

---

二、为什么大家老是混着说？

很简单，因为它俩总是一块出现：

• 都是串行通信；
• 在工控、仪表、楼宇控制等场合中，经常配合使用；
• 从软件角度看，设置波特率、校验位、发数据，操作流程很像。

所以习惯上很多人就“串口、485”混着用了。

---

三、最关键的 5 个区别，搞懂就不混了

对比项	UART	RS-485
分层	数据帧/格式层	物理线路层
信号类型	单端（TTL）	差分（A/B线）
传输距离	板内或几米内	最远可达 1200 米
连接方式	点对点	多节点总线，支持几十上百个
终端/偏置电阻	无需	需终端阻抗、偏置处理

---

四、工程师的接线速记法

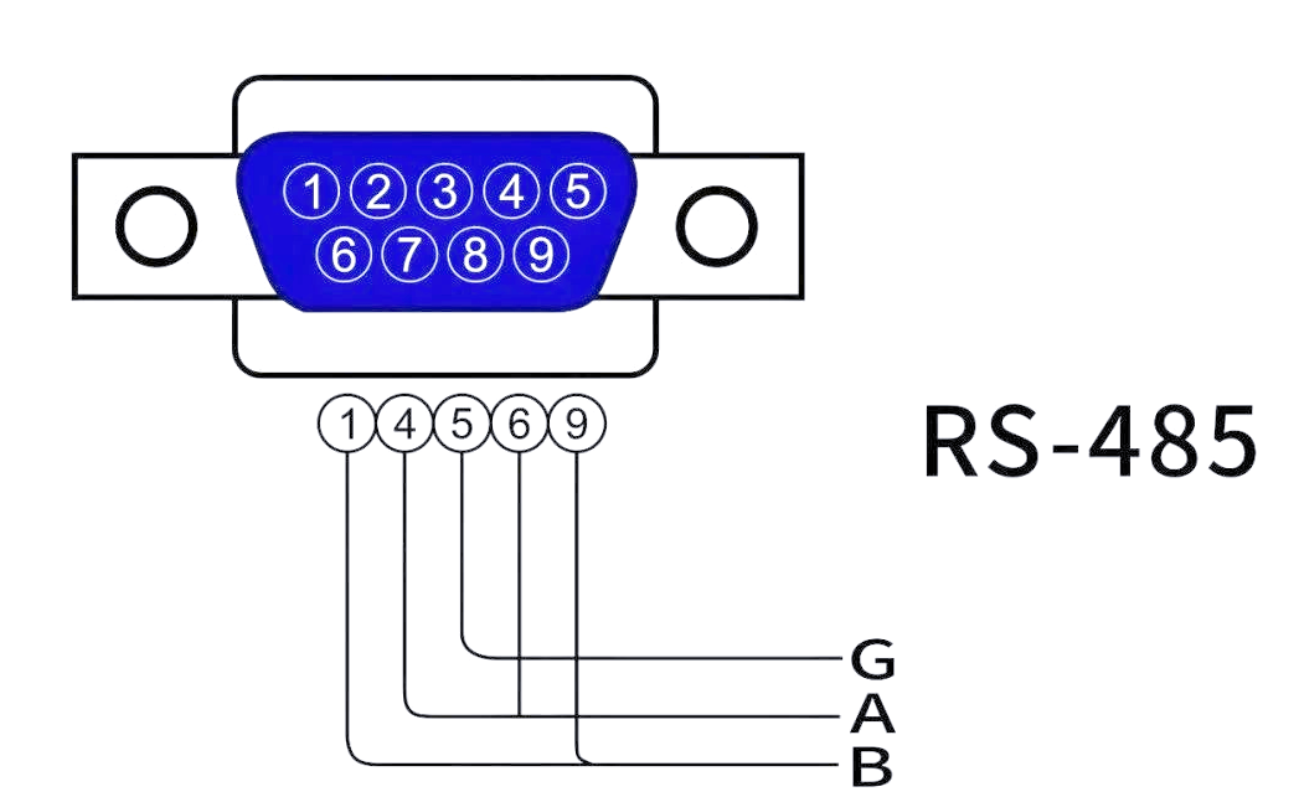

1. 最少两根线：A/B，建议再加 GND 做参考地。
2. 不用一定加电源线（除非对端设备供电需要）。
3. 推荐用屏蔽双绞线，特性阻抗约 120Ω。
4. 总线两端加 120Ω 终端电阻，偏置电阻只放一处。
5. 有些厂商 A/B 命名可能反了，数据收不到就试着对调一下 A/B。
6. 半双工时要管方向控制（DE/RE脚）——发之前拉高、发完延时再切回接收。

---

五、如何一秒做出选型决策？

• 板内通信/短线、点对点 → 直接用 UART 就行（TTL 电平）；
• 远距离、多设备、强干扰环境 → 加 RS-485 收发器，必要时用带隔离的型号。

---

六、常见误区辟谣区

❌ “485 就是串口” → 错！一个是帧层，一个是物理层。

❌ “一定要接 4 根线” → 不对，AB 两线就能通信（加 GND 更稳）。

❌ “所有节点都要 120Ω” → 错！只加在总线两端！

❌ “长距离也能跑高速” → 不行！速率越高，距离要越短。要综合评估。

---

七、上线前的终极检查清单 ✅

• ✔ 目标通信速率和距离符合 RS-485 能力；
• ✔ 节点数量在收发器负载能力之内；
• ✔ 总线两端加好 120Ω，偏置只加一处；
• ✔ 用的是屏蔽双绞线，GND 接地合理；
• ✔ 方向控制信号和时序 OK，必要时用示波器看波形；
• ✔ A/B 极性确认，出问题就对调试一下。

---

结语

总结一句话：UART 是“讲怎么说话”，RS-485 是“拿什么说话”。

选型、布线时一定要分清楚“帧”层和“物理”层，才能确保通信稳定可靠。特别是面对远距离、复杂环境、多设备，优先用 RS-485 差分总线，搭配合适的 UART 输出。
