保险丝是电路中最基础的过流保护元件，其核心作用是在电路出现异常过电流时，通过自身熔断切断电路，防止故障扩大，保护电路中的设备、线路及人员安全。

        以一个电路板24V输入为例。

1. 选型方法

        24V输入保险丝的选型需综合考虑电路工作特性、保护需求及环境因素，核心步骤如下：

1. 确定额定电压：≥24V

        保险丝的额定电压必须大于等于电路输入电压（24V），确保熔断时能承受断点间的电压，避免电弧持续或击穿。

• 推荐选择额定电压为25V、32V、63V的型号（常见规格，满足24V场景）。

2. 计算额定电流：基于工作电流+余量

保险丝额定电流需大于电路正常工作电流，并预留余量（防止长时间工作发热误熔断），同时需考虑环境温度影响。

• 步骤1：确定正常工作电流（Iₚ）
  通过测量或计算电路稳定工作时的输入电流（如设备功耗P=24V×Iₚ，可反推Iₚ=P/24V）。
• 步骤2：环境温度修正（关键！）
  保险丝载流能力随温度升高而下降（如25℃为标准值，50℃时可能降额至80%）。
  修正后工作电流：Iₚₙ = Iₚ / 温度系数（查保险丝 datasheet 中的 derating 曲线）。
• 步骤3：确定额定电流（Iᵣ）
  通常取 Iᵣ = Iₚₙ × (1.2~1.5)（余量系数，电阻性负载取1.2，感性/容性负载取1.5）。

3. 选择熔断特性：匹配浪涌电流

电路启动或异常时可能产生浪涌电流（如电机启动、电容充电），需根据浪涌特性选择熔断速度：

• 慢熔断型（延时型）：适合有短时浪涌的场景（如电机、开关电源），能承受短时间过流（如10ms内5倍额定电流）而不熔断，仅在持续过流时熔断。
• 快熔断型：适合无浪涌的纯电阻负载（如LED、小功率电阻），过流时快速熔断，响应更灵敏。 需核对保险丝 datasheet 中“浪涌承受能力”（如“在10ms内承受5×Iᵣ不熔断”），确保覆盖电路实际浪涌。

4. 确定分断能力：≥最大故障电流

分断能力是保险丝安全切断的最大电流（故障时的短路电流），需满足：
保险丝分断能力 ≥ 电路可能的最大故障电流（如电源短路时的电流）。

• 24V低压场景中，故障电流通常较小（如10~100A），选择分断能力≥10A的型号即可（常见插件保险丝分断能力多为10A、50A，满足需求）。

5. 封装与安装：匹配设备设计

根据设备空间和装配方式选择：

• 插件型：玻璃管（小电流，如0.5~10A）、陶瓷管（大电流，耐高温），适合PCB穿孔安装。
• 贴片型：如0603、1206封装，适合小型化设备，需注意焊接温度兼容性。

6.示例

某24V设备功耗48W（Iₚ=2A），环境温度40℃（温度系数0.8），启动浪涌5A/10ms：

• 修正后工作电流：Iₚₙ=2A / 0.8=2.5A
• 额定电流：Iᵣ=2.5A×1.2=3A（选3A）
• 特性：慢熔断（承受5A/10ms）
• 额定电压：≥24V（如32V）
• 分断能力：≥电路最大故障电流（如10A）

通过以上步骤，可确保保险丝在24V电路中既能可靠保护（过流时熔断），又不会误动作（正常工作及短时浪涌时不熔断）。

2. 具体的保险丝选型

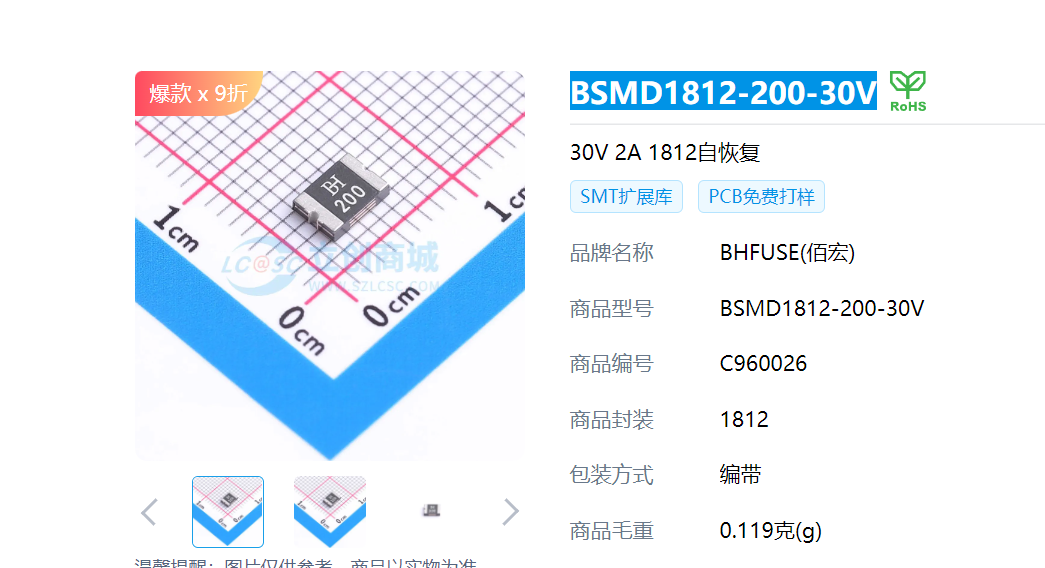

1.BSMD1812-200-30V

BSMD1812-200-30V

30V 2A 1812自恢复

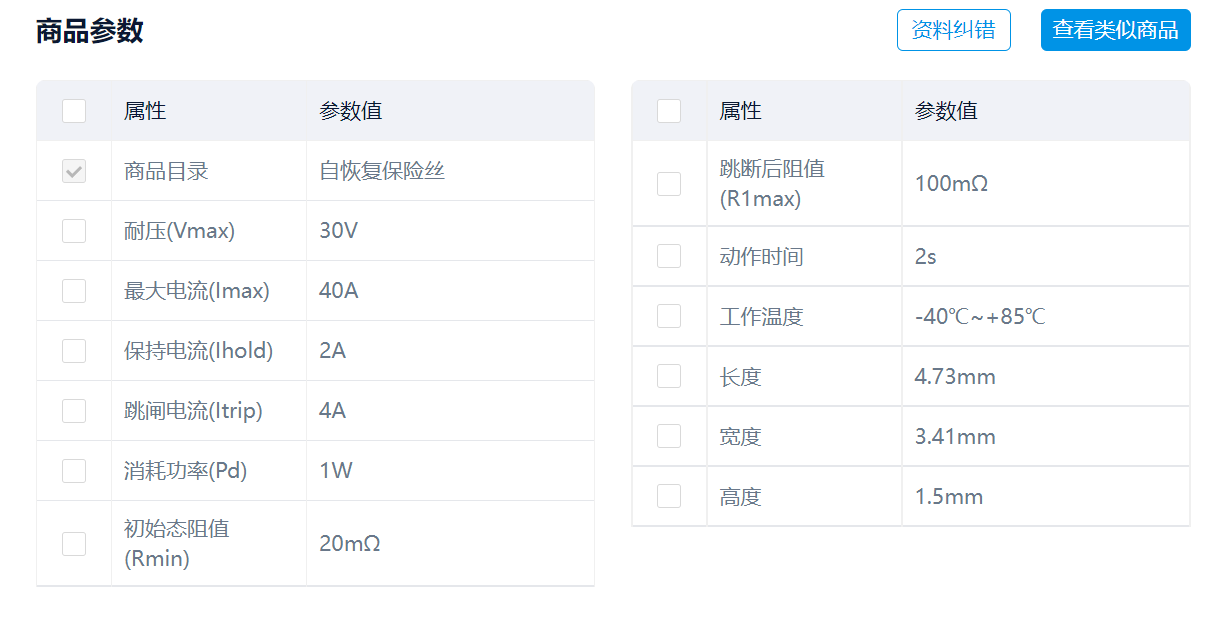

BSMD1812-200-30V是一款自恢复保险丝（PPTC），其核心参数为：

• 额定电压：30V（满足24V电路需求）
• 保持电流（Ihold）：2A（持续工作不触发保护的最大电流）
• 跳闸电流（Itrip）：4A（触发保护的最小电流）
• 动作时间：2秒（慢熔断特性）
• 分断能力：40A（远高于24V电路常见故障电流）
• 封装：1812贴片（4.5mm×3.2mm，适合PCB安装）

2.器件特性分析

1. 额定电流匹配性

• 保持电流（2A）：若电路正常工作电流 ≤2A 且环境温度 ≤25℃，可满足基本需求。但需注意：

• • 环境温度修正：若实际工作温度较高（如40℃），保持电流会降额至约1.6A（参考中温度系数曲线），此时2A的保持电流可能无法覆盖2A的工作电流，导致误动作。
  • 浪涌兼容性：跳闸电流4A需能覆盖电路启动浪涌。例如，若启动浪涌为5A/10ms，4A的跳闸电流可能在浪涌持续时间较长时触发保护，需核对实际浪涌参数。

• 建议：若工作电流接近2A，或环境温度较高，建议选择保持电流 ≥2.5A 的型号（如BSMD1812-250-33V，保持电流2.5A，）。

2. 熔断特性与浪涌耐受

• 慢熔断特性（2秒动作）：适合有短时浪涌的场景（如电机、开关电源）

3. 分断能力与安全性

• 40A分断能力：在24V电路中，故障电流通常由电源内阻限制（如锂电池短路电流约10-20A），40A的分断能力完全满足安全要求，无需担忧无法切断故障电流。

4. 封装与安装

• 1812贴片封装：适合高密度PCB设计，但若设备需要插件式保险丝或对焊接温度敏感（如高温环境），需确认焊接工艺兼容性。
