工程调试利器：RTT（Real-Time Transfer）保姆级使用教程

一、 RTT 是什么？为什么是调试利器？
二、准备工作
二、SEGGER RTT V864 核心文件结构解析
三、在目标工程中集成RTT
四、连接调试器与使用RTT Viewer
五、在代码中使用RTT API
六、使用Telnet连接RTT (替代RTT Viewer)
七、常见问题与解决方案 (保姆级排错)
八、高级技巧与最佳实践
九、总结

摘要： 告别繁琐的串口线！RTT提供了一种高速、非侵入式的调试信息传输方式，极大提升嵌入式开发调试效率。本教程将手把手教你从零开始使用RTT。

一、 RTT 是什么？为什么是调试利器？

基本概念：
- 由 SEGGER 公司推出的嵌入式调试技术。
- 核心思想：利用调试器（如J-Link）与目标芯片之间已有的调试通道（如SWD/JTAG）传输数据。
- 无需占用额外的硬件串口引脚。
核心优势 (为什么用它？)：
- 极高速率： 远超传统UART串口（可达MB/s级别）。
- 零硬件成本： 复用调试接口，不占宝贵引脚资源。
- 非侵入式： 对目标系统运行影响极小，尤其适合实时系统调试。
- 双向通信： 不仅可输出（目标->主机），也可输入（主机->目标）。
- 多通道： 支持多个独立的逻辑通道（如：LOG、ERROR、USER INPUT、PROFILING）。
- 与调试器无缝集成： 与J-Link、Ozone等工具深度整合。
典型应用场景：
- 高速日志输出（替代printf）。
- 实时系统状态监控。
- 性能分析（Profiling）数据上传。
- 接收调试命令/控制指令。
- 在资源受限或没有空闲串口的设备上调试。

二、准备工作

硬件要求：
- 支持RTT的目标微控制器（绝大多数现代ARM Cortex-M/M+/R/A内核都支持）。
- SEGGER J-Link 调试器（这是使用RTT的核心硬件）。
- 目标开发板。
- PC（Windows/Linux/macOS）。
软件要求：

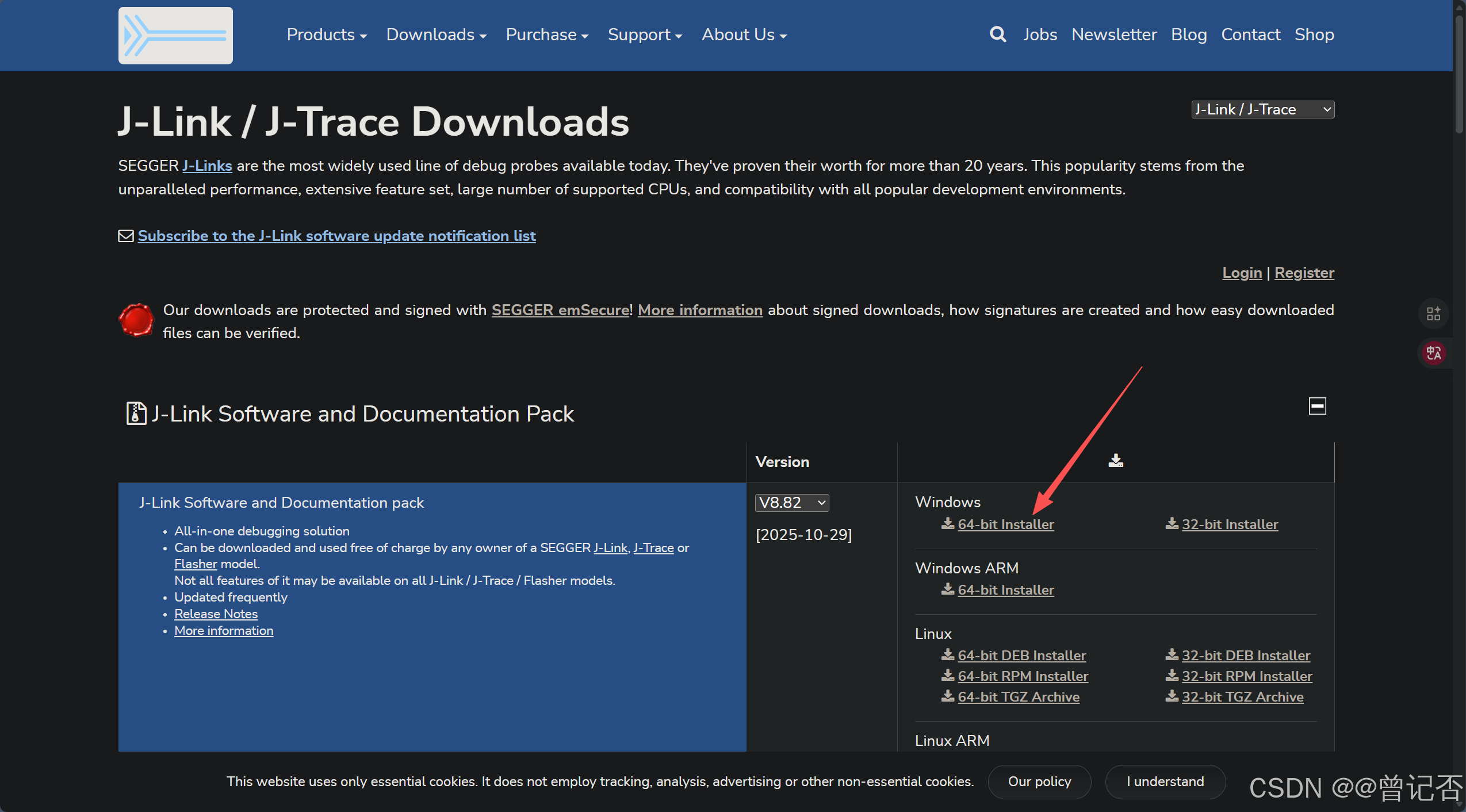

- J-Link Software Pack：必须安装（包含驱动和工具）。
  下载：千万别选错了！！！
  经过测试，V828安装后没有RTT源码！！！
  建议下载V864

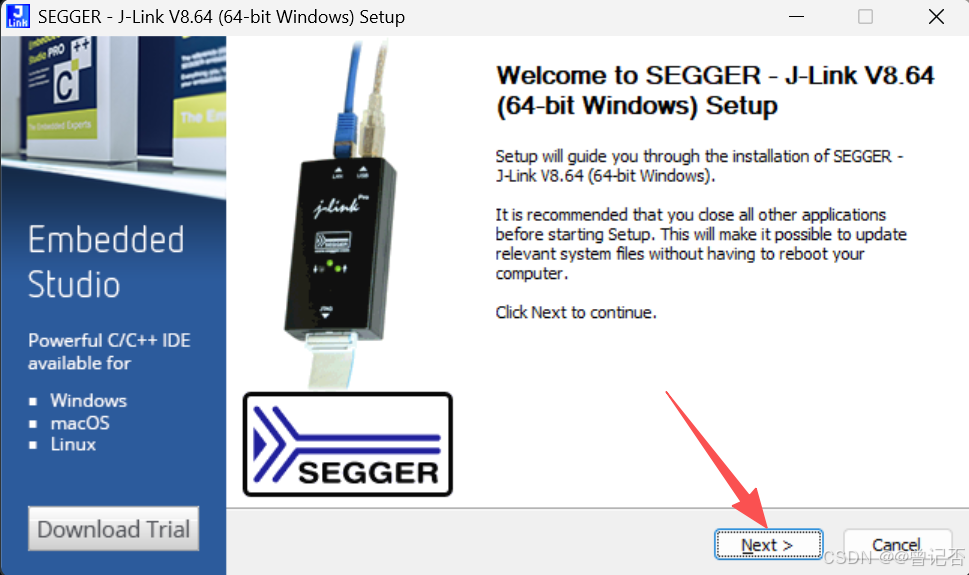

  安装：一路默认下一步

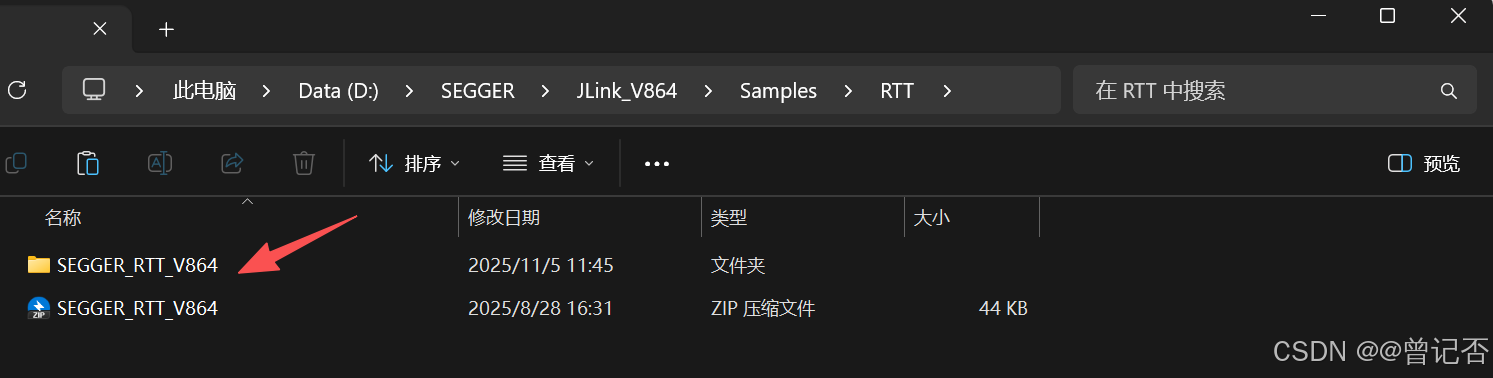

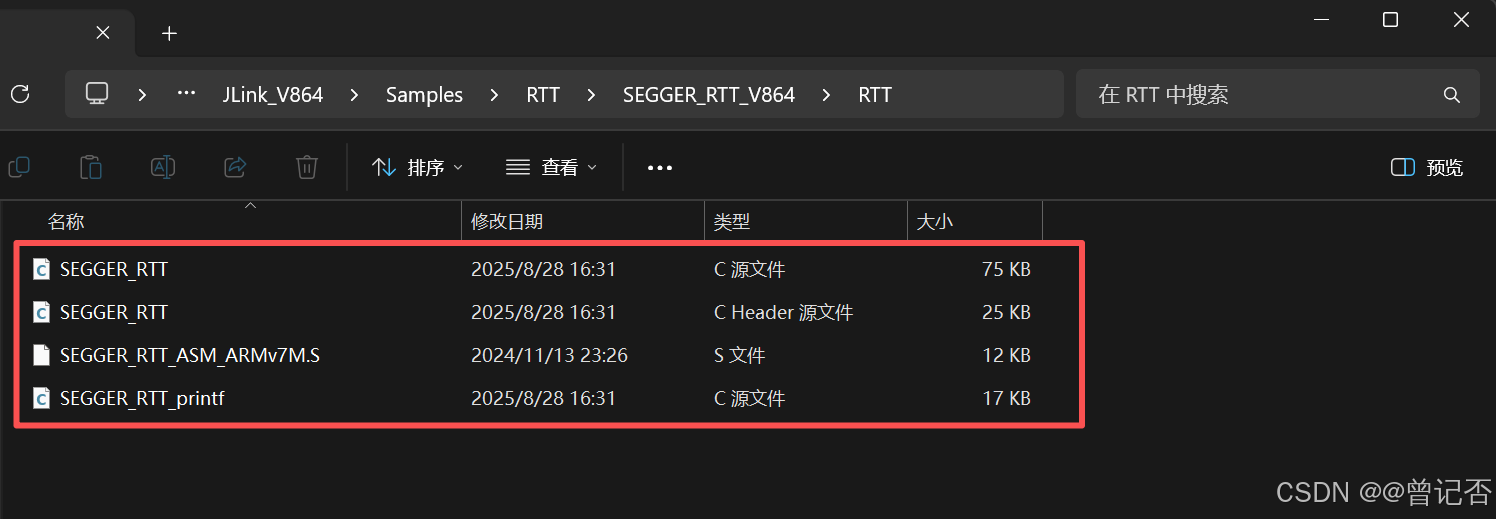

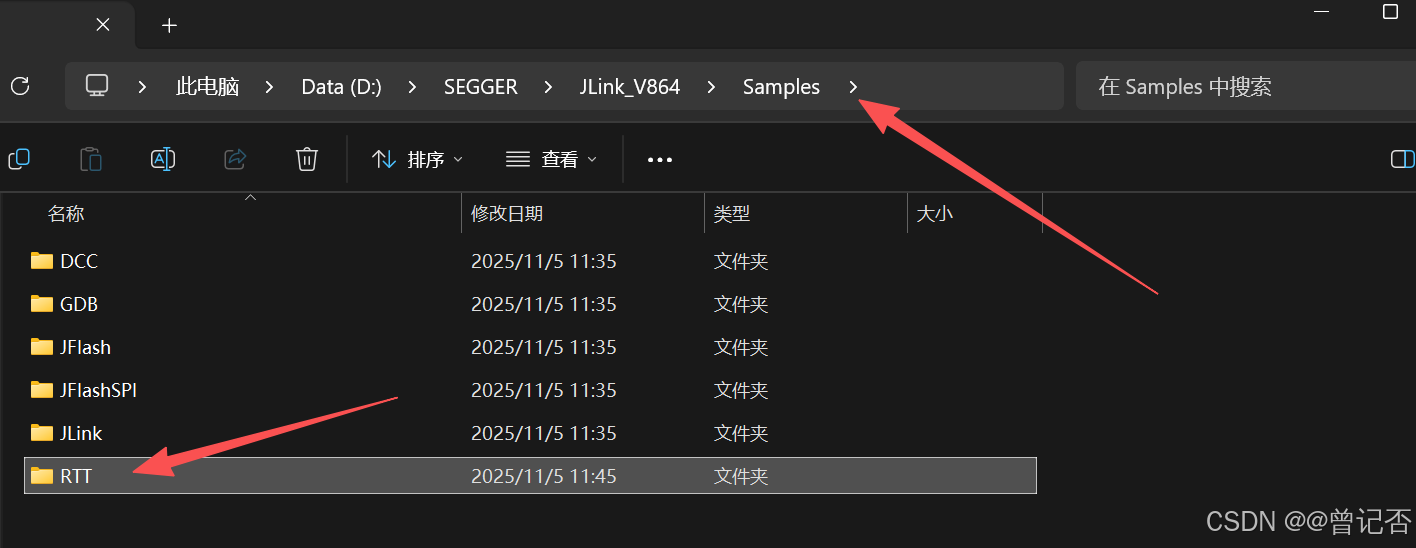

- RTT 实现源码： SEGGER_RTT.c和SEGGER_RTT.h（从SEGGER官网下载或J-Link包中获取）。

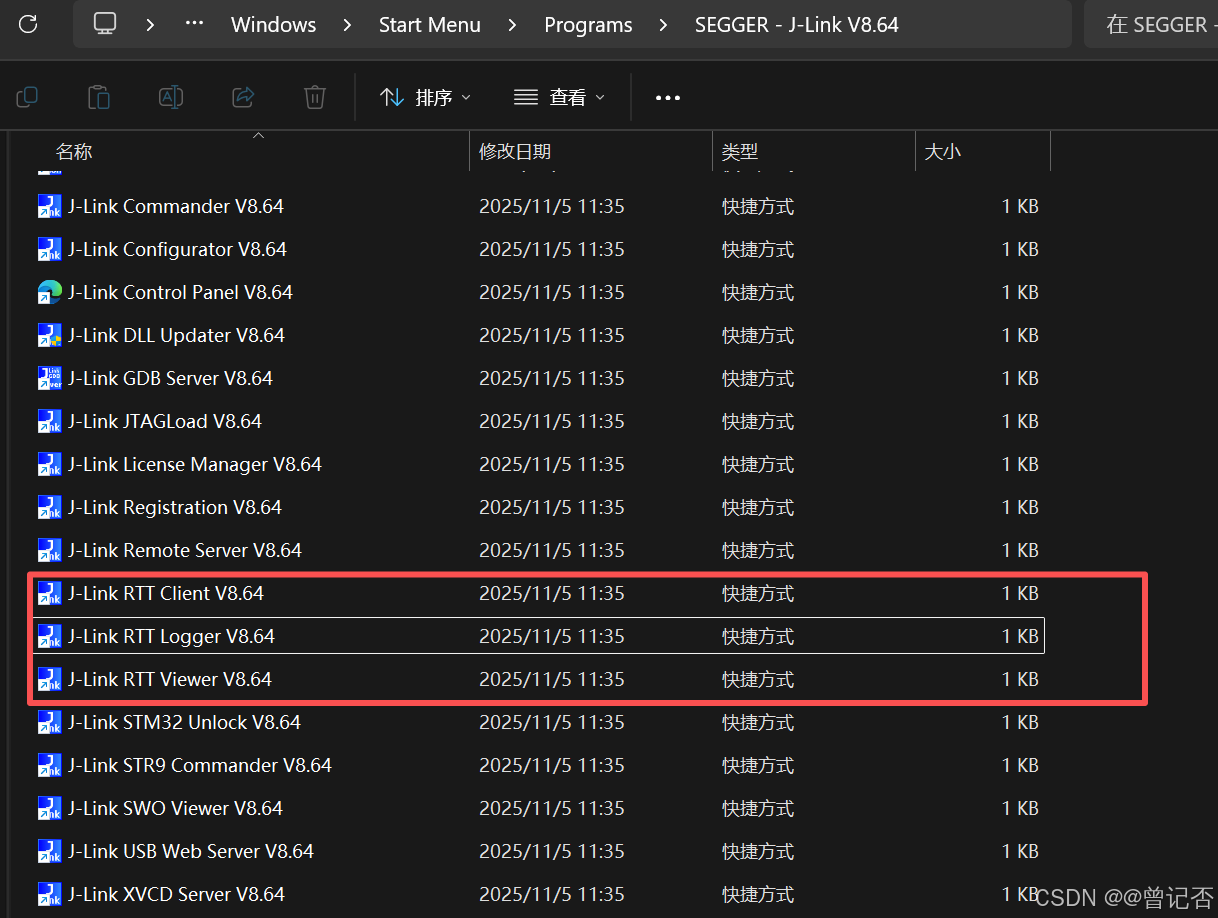

- 终端软件（选其一）：
  - J-Link RTT Viewer (SEGGER官方，推荐)
  - J-Link RTT Client (命令行工具)
  - Telnet客户端（如PuTTY, SecureCRT）
- IDE/编译器： 如Keil MDK, IAR EWARM, GCC等。

二、SEGGER RTT V864 核心文件结构解析

SEGGER_RTT_V864/
│
├── RTT/                            # RTT核心实现文件目录
│   ├── SEGGER_RTT.c                # RTT主要实现：初始化、读写函数等
│   ├── SEGGER_RTT.h                # RTT主要头文件：API声明、数据结构、宏定义
│   ├── SEGGER_RTT_ASM_ARMv7M.S     # ARMv7-M架构的汇编优化实现（如无锁读写）
│   └── SEGGER_RTT_Printf.c         # 简单的printf实现，用于通过RTT输出格式化字符串
│
├── Syscalls/                       # 系统调用重定向目录（用于不同工具链）
│   ├── SEGGER_RTT_Syscalls_GCC.c   # 针对GCC工具链的系统调用，重定向printf到RTT
│   ├── SEGGER_RTT_Syscalls_KEIL.c  # 针对Keil工具链的系统调用
│   ├── SEGGER_RTT_Syscalls_IAR.c   # 针对IAR工具链的系统调用
│   └── ...                         # 可能还有其他工具链的系统调用文件
│
├── Config/
│   └── SEGGER_RTT_Conf.h           # RTT配置文件：缓冲区大小、模式等可调整参数
│
└── Examples/                       # 示例程序目录
    ├── Main_RTT_InputEchoApp.c     # 回显输入示例：在通道0上回显输入
    ├── Main_RTT_MenuApp.c          # 菜单示例：演示RTT双向功能
    ├── Main_RTT_PrintfTest.c       # 测试RTT的printf实现
    └── Main_RTT_SpeedTestApp.c     # 性能测试示例（需要embOS）

文件详细说明

1. RTT/SEGGER_RTT.h

主要头文件：包含RTT的所有API声明、数据结构和宏定义。
关键内容：
- SEGGER_RTT_CB：RTT控制块结构，管理所有通道。
- SEGGER_RTT_BUFFER：缓冲区描述结构，用于上行和下行缓冲区。
- API函数声明：如SEGGER_RTT_Write、SEGGER_RTT_Read等。
- 终端控制序列的宏（如颜色、光标控制）。
- 版本信息（V864）。

2. RTT/SEGGER_RTT.c

核心实现文件：包含RTT的主要功能实现。
关键内容：
- 全局RTT控制块_SEGGER_RTT。
- API函数实现：初始化、读写、配置缓冲区等。
- 可重入锁机制（默认使用关中断方式，用户可配置）。

3. RTT/SEGGER_RTT_ASM_ARMv7M.S

汇编优化实现：针对ARMv7-M架构（Cortex-M3/M4/M7等）的高性能无锁读写函数。
关键函数：
- SEGGER_RTT_WriteSkipNoLock：无锁写入并跳过已满缓冲区。
- SEGGER_RTT_WriteNoLock：无锁写入。
- SEGGER_RTT_ReadNoLock：无锁读取。

4. RTT/SEGGER_RTT_Printf.c

格式化输出支持：提供简单的SEGGER_RTT_printf函数，支持格式化字符串输出。
注意：默认可能不支持浮点数，需要额外配置。

5. Syscalls/ 目录

系统调用重定向：将标准库的输入输出函数（如printf、getchar）重定向到RTT。
针对不同编译器：
- GCC：SEGGER_RTT_Syscalls_GCC.c
- Keil：SEGGER_RTT_Syscalls_KEIL.c
- IAR：SEGGER_RTT_Syscalls_IAR.c
功能：重定义_write、_read等底层系统调用函数。

6. Config/SEGGER_RTT_Conf.h

配置文件：用户可根据需要调整RTT的各项参数。
关键配置：
- BUFFER_SIZE_UP：上行缓冲区大小（默认1KB）。
- BUFFER_SIZE_DOWN：下行缓冲区大小（默认16字节）。
- SEGGER_RTT_MODE_DEFAULT：默认模式（阻塞或非阻塞）。
- 终端数量、打印缓冲区大小、锁机制配置等。

7. Examples/ 目录

示例程序：演示RTT的各种用法。
- Main_RTT_InputEchoApp.c：回显输入，演示双向通信。
- Main_RTT_MenuApp.c：通过RTT实现简单的菜单交互。
- Main_RTT_PrintfTest.c：测试RTT的printf功能。
- Main_RTT_SpeedTestApp.c：测试RTT的性能（需要embOS支持）。

使用注意事项

版本兼容性：V864版本可能引入了新特性或修复，建议查看官方ReleaseNotes。
浮点数打印：默认的SEGGER_RTT_printf可能不支持浮点数，如需支持，需修改SEGGER_RTT_Printf.c或使用标准库的printf重定向。
系统调用：根据使用的工具链选择正确的系统调用文件，并正确链接到工程中。
性能优化：在高速数据传输时，建议使用汇编优化版本（ARMv7M）并合理设置缓冲区大小。
多任务环境：如果是在RTOS中使用，确保正确配置锁机制（如使用信号量）以避免竞态条件。

通过以上结构，SEGGER RTT提供了一个高效、灵活的双向通信机制，适用于各种嵌入式调试和输出场景。

三、在目标工程中集成RTT

获取RTT源码：
- 从SEGGER官网下载最新J-Link软件包或独立RTT包。
- 找到SEGGER_RTT.c和SEGGER_RTT.h文件。

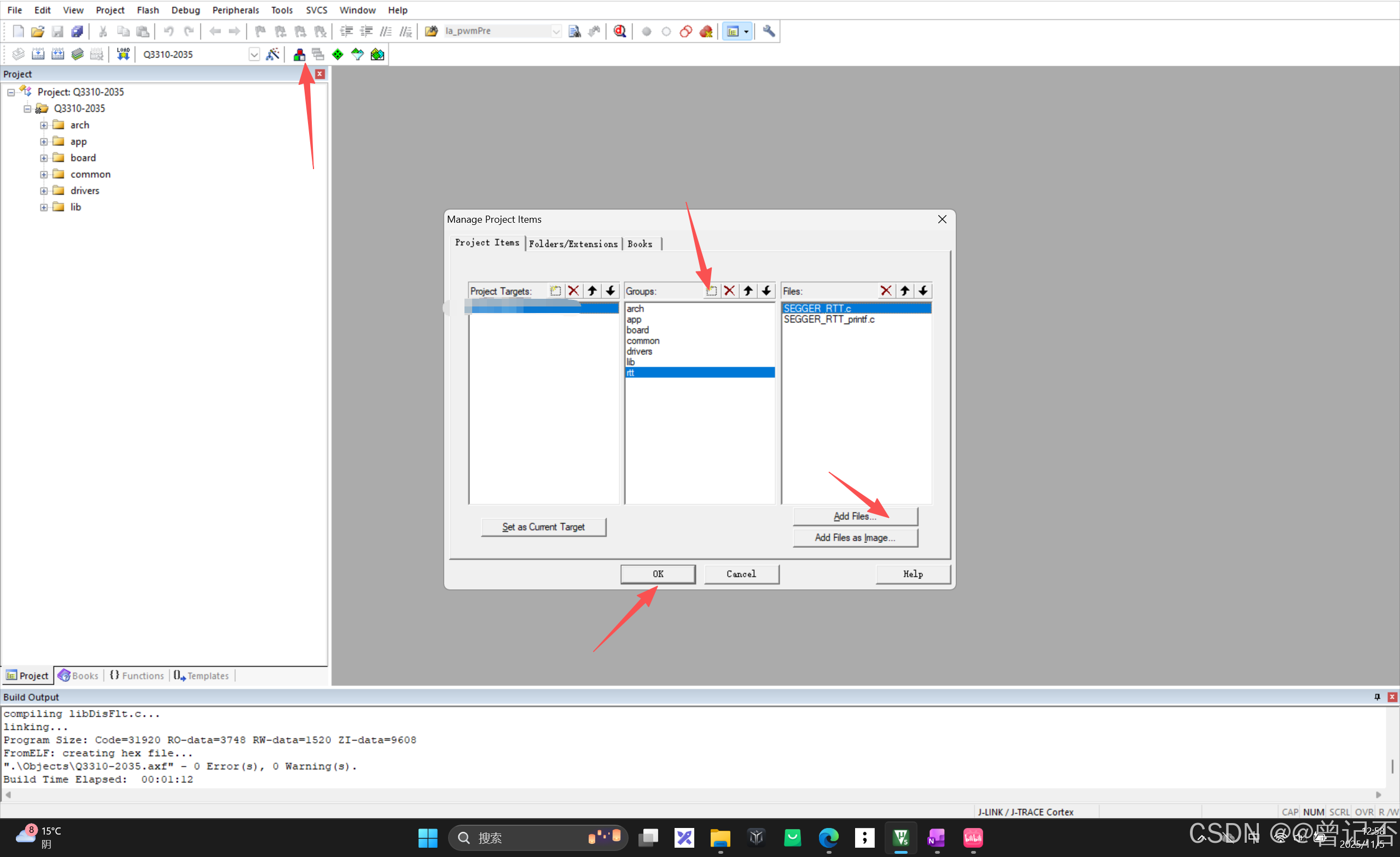

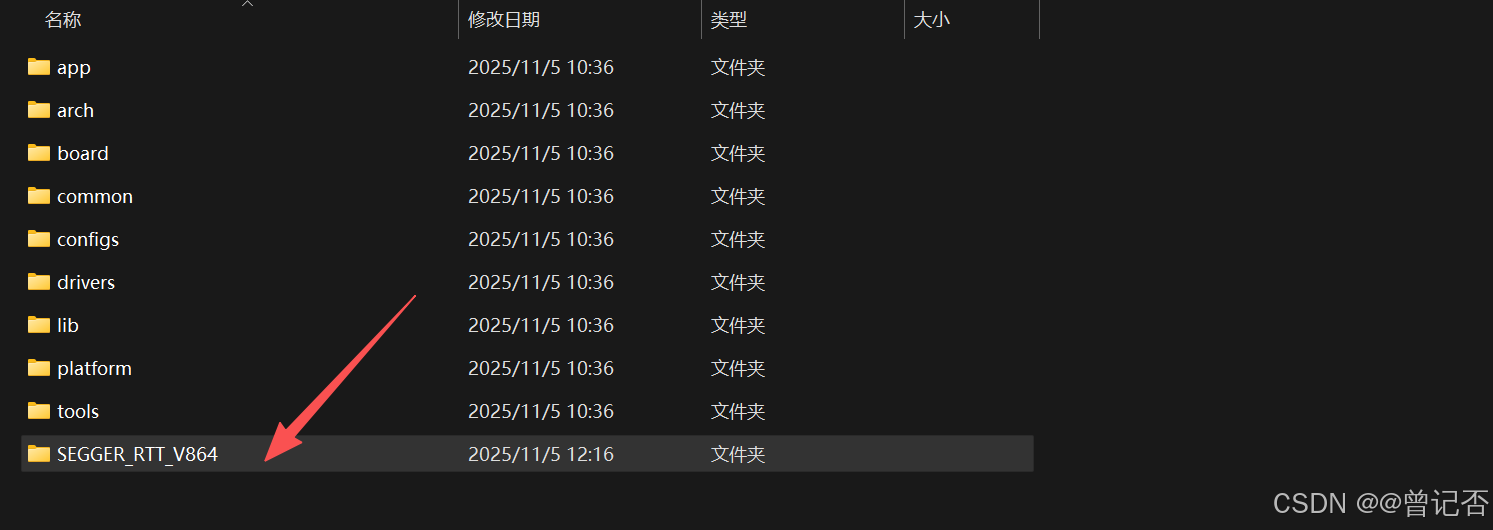

添加文件到工程：
- 将SEGGER_RTT.c、SEGGER_RTT_Printf.c 加入工程的源文件列表。

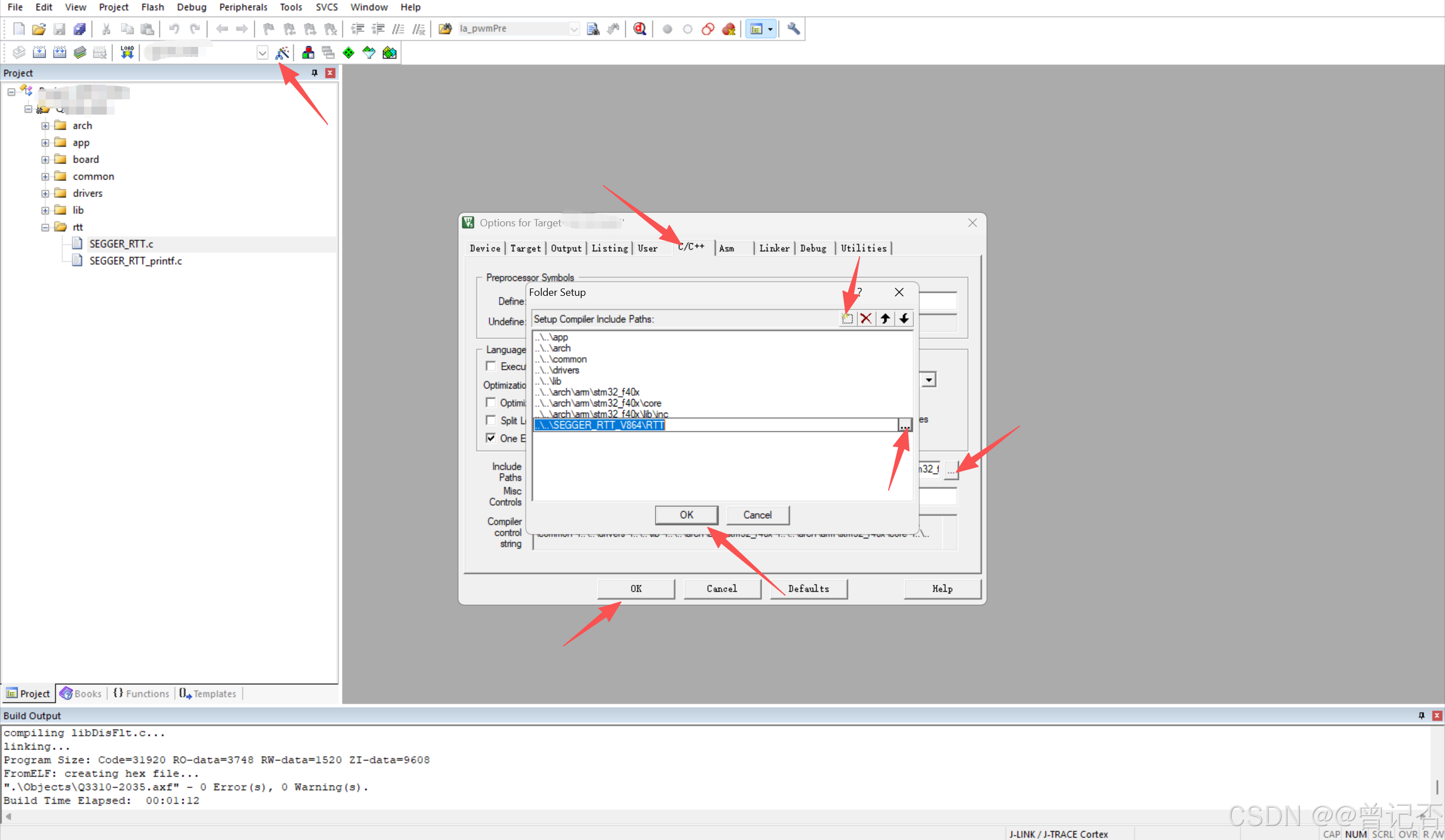

- 将SEGGER_RTT.h、SEGGER_RTT_Conf.h所在路径添加到头文件搜索路径。

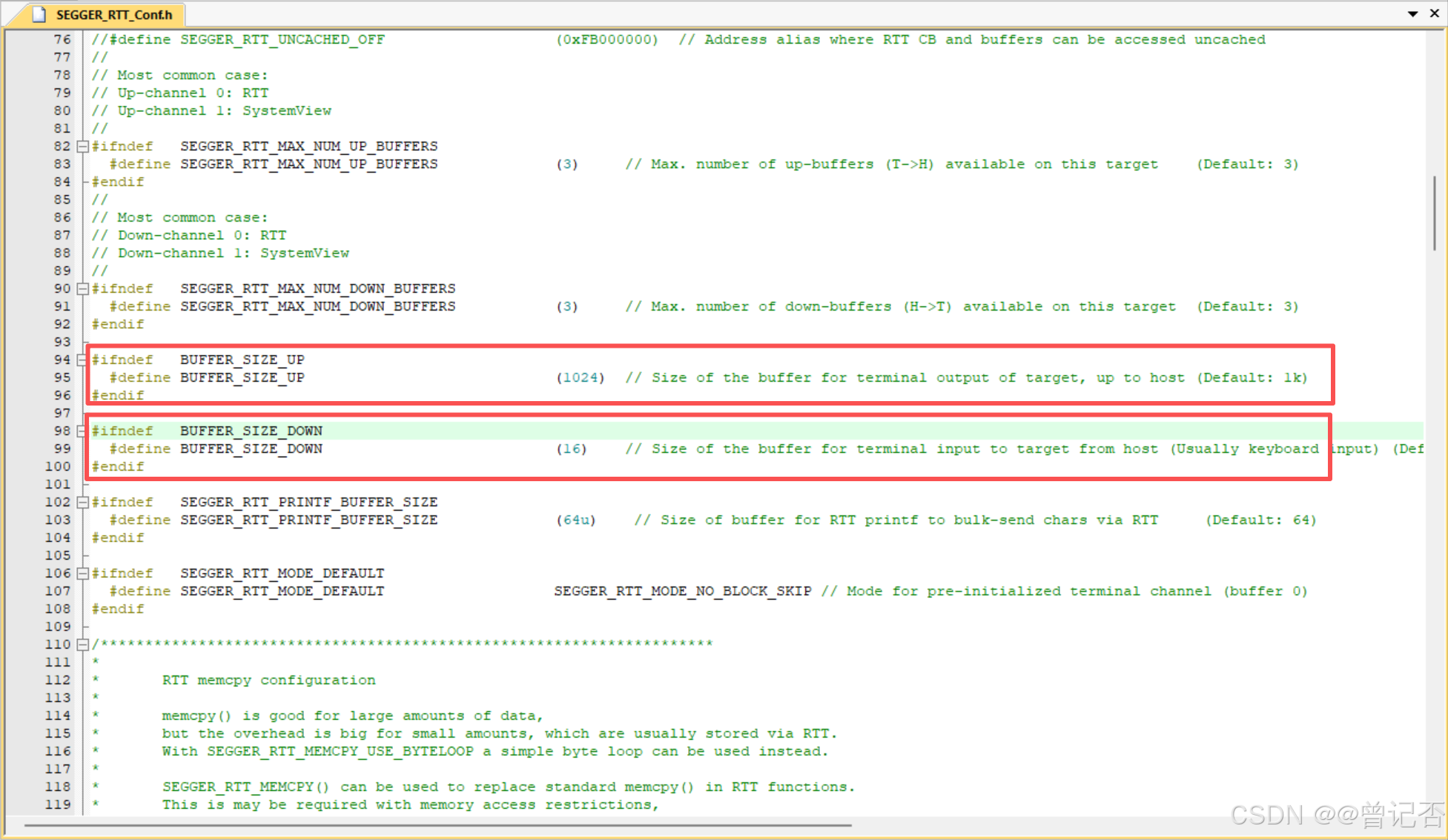

配置RTT缓冲区 (关键步骤！)：
- 打开SEGGER_RTT_Conf.h（通常与.c/.h一起提供，或需从示例复制）。
- 配置上行缓冲区（目标->主机）：
```
#define BUFFER_SIZE_UP 1024 // 根据需求调整大小，建议至少512字节
```
- 配置下行缓冲区（主机->目标）：
```
#define BUFFER_SIZE_DOWN 16  // 通常用于命令输入，不需要太大
```
- SEGGER_RTT_PRINTF_BUFFER_SIZE ：SEGGER_RTT_printf 函数使用的内部缓冲区大小。此值必小于 BUFFER_SIZE_UP 。
- SEGGER_RTT_MODE_DEFAULT ：默认模式。可选：SEGGER_RTT_MODE_NO_BLOCK_SKIP (非阻塞，缓冲区满时丢弃新数据) SEGGER_RTT_MODE_BLOCK_IF_FIFO_FULL (阻塞，缓冲区满时等待直到有空闲)
  注意：阻塞模式在不连接J-Link且缓冲区满时可能导致程序卡住。
- 可选配置：通道数量、是否使用printf重定向等。
初始化RTT (可选但推荐)：
- 在main()函数早期（初始化外设后）调用：
```
SEGGER_RTT_Init();
```

重定向printf到RTT (可选但极实用)：

修改SEGGER_RTT_Conf.h启用：
```
#define SEGGER_RTT_PRINTF_ENABLE 1
```

实现_write或fputc（根据编译器）：

// 例如在GCC/Newlib中：
int _write(int file, char *ptr, int len) {
    (void) file; // 避免未使用参数警告
    SEGGER_RTT_Write(0, ptr, len); // 写入通道0
    return len;
}

之后即可在代码中直接使用printf("Hello RTT! Count = %d\n", count);，输出将自动通过RTT发送。

SEGGER_RTT_printf 函数默认不支持浮点数格式：
要让SEGGER_RTT_printf函数支持浮点数打印，主要有两种方法：一种是通过sprintf进行中转（无需修改源码，推荐使用），另一种是直接修改SEGGER RTT的源码（一劳永逸，但涉及源码改动）。我将为你详细说明这两种方法的操作步骤和注意事项。

方法一：使用sprintf中转（安全便捷）

这是最安全、兼容性最好的方法，无需修改SEGGER RTT源码。

实现步骤：

包含头文件：在你的源文件中包含必要的头文件。
```
#include <stdio.h>
#include "SEGGER_RTT.h"
```

转换并打印：使用sprintf或snprintf先将浮点数格式化为字符串，然后用SEGGER_RTT_WriteString或SEGGER_RTT_printf输出。

float sensor_value = 102.1;
char buffer[64]; // 确保缓冲区足够大

// 将浮点数格式化为字符串
sprintf(buffer, "Sensor value: %.2f\n", sensor_value);
// 通过RTT输出字符串
SEGGER_RTT_WriteString(0, buffer);

// 或者使用snprintf防止缓冲区溢出（更安全）
snprintf(buffer, sizeof(buffer), "Sensor value: %.2f\n", sensor_value);
SEGGER_RTT_printf(0, "%s", buffer);

封装函数（可选）：

你可以封装一个自己的RTT打印函数，简化调用：

#include <stdarg.h>
#include <stdio.h>

void My_RTT_printf(const char *fmt, ...) {
    char buffer[128];
    va_list args;

    va_start(args, fmt);
    int len = vsnprintf(buffer, sizeof(buffer), fmt, args); // 使用vsnprintf处理变参
    va_end(args);

    if (len > 0) {
        SEGGER_RTT_Write(0, buffer, len); // 将格式化后的字符串写入RTT
    }
}
// 使用示例
float temp = 26.5;
int humidity = 70;
My_RTT_printf("Temperature: %.1f°C, Humidity: %d%%\n", temp, humidity);

注意事项：

字节对齐：在某些嵌入式系统（如使用了RTOS）中，如果sprintf转换浮点数得到"0.000000"，可能需要检查堆栈的字节对齐，例如将任务堆栈设置为8字节对齐可能解决此问题。
缓冲区大小：务必确保字符数组缓冲区足够大，以防止溢出，使用snprintf比sprintf更安全。
代码体积：使用sprintf等标准库函数可能会增加代码体积，如果资源紧张，需要留意。

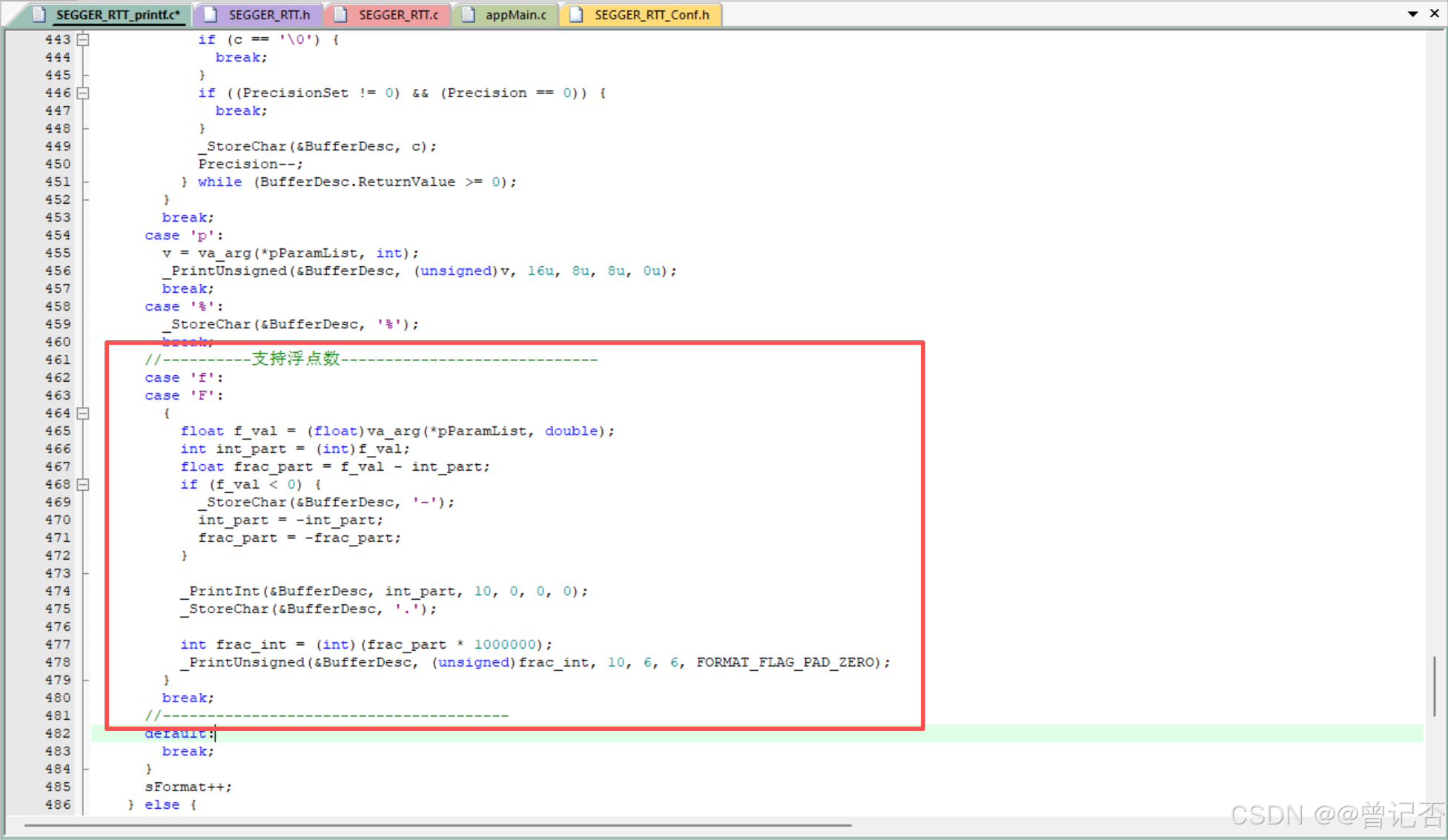

方法二：修改RTT源码（直接高效）

此方法直接修改SEGGER_RTT_printf.c文件，让SEGGER_RTT_printf直接支持%f格式符。

操作步骤：

定位函数：打开SEGGER_RTT_printf.c文件，找到SEGGER_RTT_vprintf函数。

添加处理分支：在该函数内部的switch (c)语句中，找到处理格式说明符（如%d, %s）的代码块，添加对%f的处理。下面是一个参考实现，主要步骤是分别处理整数和小数部分：

case 'f':
case 'F':
  {
    float f_val = (float)va_arg(*pParamList, double); // 提取浮点参数
    int int_part = (int)f_val; // 提取整数部分
    float frac_part = f_val - int_part; // 提取小数部分
    if (f_val < 0) { // 处理负数
      _StoreChar(&BufferDesc, '-');
      int_part = -int_part;
      frac_part = -frac_part;
    }
    // 打印整数部分
    _PrintInt(&BufferDesc, int_part, 10, 0, 0, 0);
    _StoreChar(&BufferDesc, '.'); // 打印小数点
    // 打印小数部分（例如转换为整数打印指定位数）
    int frac_int = (int)(frac_part * 1000000); // 例如转换为6位整数
    _PrintUnsigned(&BufferDesc, (unsigned)frac_int, 10, 6, 6, FORMAT_FLAG_PAD_ZERO); // 打印6位小数，不足补零
  }
  break;

注意：以上为示例性代码，实际实现可能需要根据你的精度、四舍五入等需求进行调整。网络上也有更完善的开源实现可供参考。
在这里插入图片描述

辅助函数（如有需要）：某些实现可能需要一个简单的幂运算辅助函数（_pow）来处理不同的小数位数。

static unsigned int _pow(unsigned int base, unsigned int exponent) {
  unsigned int result = 1;
  for (unsigned int i = 0; i < exponent; ++i) {
    result *= base;
  }
  return result;
}

四、连接调试器与使用RTT Viewer

硬件连接：
- 将J-Link通过USB连接到PC。
- 将J-Link的SWD/JTAG接口连接到目标板。
- 给目标板上电。
启动J-Link RTT Viewer：
- 在PC上运行J-Link RTT Viewer。

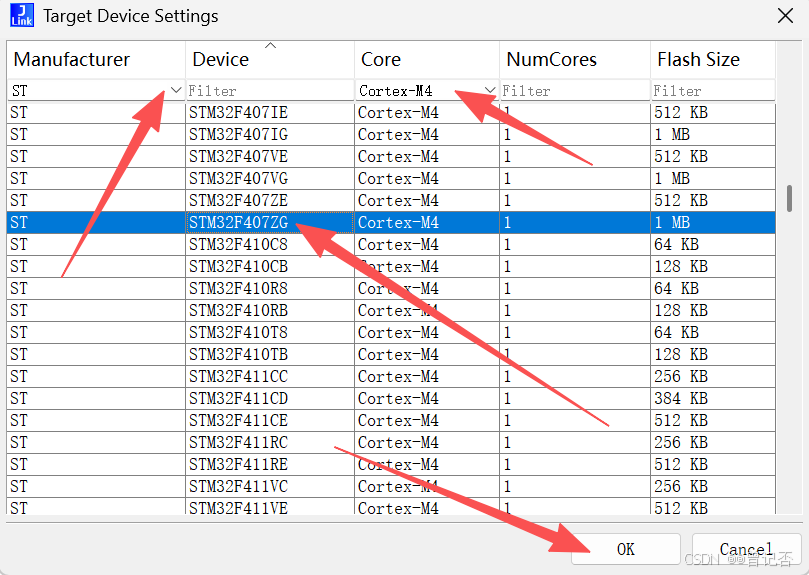

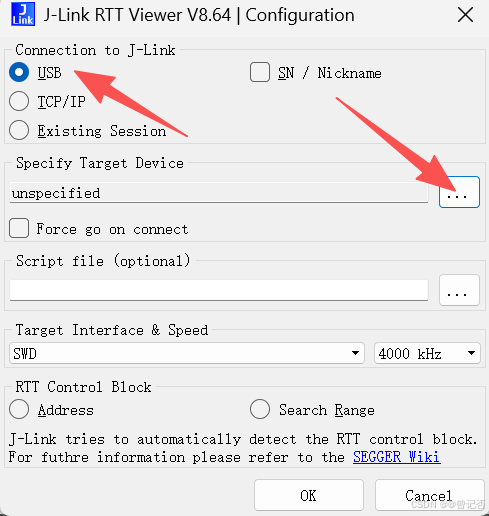

配置连接：
- Target Device: 选择你的目标芯片型号（如STM32F407ZG）。
- Target Interface & Speed: 选择SWD和合适的速率（通常默认即可）。
- Target Device Core: 选择核心（如Cortex-M4）。
- Specify Target Device…: 如果列表没有，手动输入芯片型号。
- 点击OK。
建立连接并查看输出：
- 连接成功后，Viewer会自动检测并连接到目标板上的RTT控制块。
- 主窗口会显示目标程序通过SEGGER_RTT_Write()或重定向printf发送到通道0的数据。
- 如果目标程序在运行，你应该能看到日志输出开始滚动。
RTT Viewer 核心功能详解：
- 多标签页(Tabs)： 每个标签页可连接到一个不同的RTT通道（通道0是默认的LOG通道）。
- 通道选择： 顶部下拉菜单可选择要查看或输入的通道。
- 输入区(Send)： 在下方输入框输入文本，点击Send或按Enter，可将数据发送到目标板的下行缓冲区（通常是通道0）。目标程序需调用SEGGER_RTT_Read()或SEGGER_RTT_HasKey()来读取。
- 控制按钮：
  - Connect/Disconnect：手动连接/断开。
  - Settings：配置字体、颜色、时间戳、自动滚动等。
  - Clear Window：清空当前视图。
- 时间戳： 可配置显示每条消息的精确主机端时间戳。
- 查找： 支持在输出日志中搜索文本。

五、在代码中使用RTT API

基本输出：

#include "SEGGER_RTT.h"
...
SEGGER_RTT_Write(0, "Hello, World!\n", 14); // 向通道0写入字符串
SEGGER_RTT_printf(0, "Temperature: %.2f C, Voltage: %d mV\n", temp, voltage); // 格式化输出到通道0

使用不同通道：

#define CHANNEL_ERROR 1
#define CHANNEL_PROFILING 2
...
SEGGER_RTT_WriteString(CHANNEL_ERROR, "FATAL ERROR: Sensor timeout!\n");
SEGGER_RTT_printf(CHANNEL_PROFILING, "TaskA Exec Time: %u us\n", exec_time);

在RTT Viewer中，切换到对应通道标签页即可查看。

输入处理 (接收主机命令)：

char cmdBuffer[32];
int numBytesRead;
...
// 检查下行缓冲区是否有数据
if (SEGGER_RTT_HasKey(0)) {
    // 从通道0的下行缓冲区读取数据
    numBytesRead = SEGGER_RTT_Read(0, cmdBuffer, sizeof(cmdBuffer) - 1);
    if (numBytesRead > 0) {
        cmdBuffer[numBytesRead] = '\0'; // 确保字符串结束
        processCommand(cmdBuffer); // 处理接收到的命令
    }
}

其他实用API：
- SEGGER_RTT_GetKey()：从下行缓冲区读取一个字符。
- SEGGER_RTT_WaitKey()：阻塞等待并读取一个字符。
- SEGGER_RTT_HasData()：检查上行缓冲区是否有待发送数据（通常由RTT内部管理）。
- SEGGER_RTT_AllocDownBuffer() / SEGGER_RTT_AllocUpBuffer()：运行时动态分配缓冲区（高级用法）。

六、使用Telnet连接RTT (替代RTT Viewer)

启动J-Link RTT Server：
- 运行J-Link RTT Server。
- 配置目标芯片、接口等（同RTT Viewer）。
- 在Connection to Client部分选择Telnet，设置端口号（默认为19021）。
- 点击Start启动服务器。
使用Telnet客户端连接：
- 打开PuTTY、SecureCRT或其他Telnet客户端。
- 连接类型选择Telnet。
- 主机名：localhost 或 127.0.0.1。
- 端口：19021（或你在RTT Server中设置的端口）。
- 连接。
使用：
- 连接成功后，即可看到目标程序输出到通道0的数据。
- 在Telnet窗口中直接输入并按回车，即可发送数据到目标板下行缓冲区（通道0）。
- 优点： 轻量、可编写脚本自动化测试。缺点： 功能不如RTT Viewer丰富（如多通道切换、格式化稍弱）。

七、常见问题与解决方案 (保姆级排错)

RTT Viewer 连接不上 / 无输出：
- 检查硬件： J-Link灯是否正常？USB线是否可靠？SWD线是否连接正确且牢固？目标板是否供电？芯片是否正常运行？
- 检查软件：
  - J-Link驱动是否安装且版本较新？
  - 目标芯片型号在RTT Viewer中选择是否正确？
  - 目标程序是否成功编译并烧录？确认SEGGER_RTT.c已包含在工程中并参与了编译链接。
  - RTT缓冲区是否配置成功？ 检查SEGGER_RTT_Conf.h中的BUFFER_SIZE_UP是否足够大（至少512）。
  - 目标程序是否调用了SEGGER_RTT_Init()或使用了输出函数？尝试在main开头加一句SEGGER_RTT_WriteString(0, "RTT Init OK!\n");。
  - 目标代码是否在运行？检查是否卡在启动代码或HardFault。
- 尝试复位目标： 在RTT Viewer中点击Reset按钮或手动复位开发板。
- 尝试降低SWD速率： 在RTT Viewer连接配置中降低速度。
输出乱码：
- 最常见原因：目标系统时钟配置错误！ RTT依赖于目标芯片的时钟（通常是系统时钟SystemCoreClock）。确保SystemCoreClock变量在代码中被正确设置且反映了实际运行频率。检查system_<device>.c初始化代码。
- 检查RTT Viewer或Telnet客户端的字符编码设置（通常设为UTF-8或ANSI）。
输出延迟或丢失数据：
- 增大上行缓冲区大小(BUFFER_SIZE_UP)，尤其是在高频率输出日志时。
- 检查目标程序是否在长时间关闭全局中断（会影响RTT传输）。
- 降低日志输出频率或优化日志内容。
无法接收输入：
- 检查RTT Viewer的输入框是否选择了正确的通道（通常是0）。
- 检查目标程序是否在正确调用SEGGER_RTT_Read()或SEGGER_RTT_HasKey()来读取下行缓冲区。
- 检查SEGGER_RTT_Conf.h中的BUFFER_SIZE_DOWN是否大于0。
- 确认下行缓冲区配置正确且API使用无误。

八、高级技巧与最佳实践

性能优化：
- 避免在中断服务程序(ISR)中频繁调用RTT_printf（格式化耗时），改用RTT_WriteString输出简单信息或先缓存数据在主循环输出。
- 根据实际需求调整缓冲区大小，平衡内存占用与性能。
多通道管理：
- 为不同类型信息定义清晰通道（LOG, DEBUG, ERROR, COMMAND, PROFILE）。
- 在RTT Viewer中用不同标签页分别监控关键通道。
与SystemView集成：
- RTT是SEGGER SystemView性能分析工具的数据传输基础。学习使用SystemView进行更深入的RTOS或裸机任务调度分析。
自定义终端控制：
- 利用ANSI Escape序列在RTT输出中实现彩色文本、清屏、光标定位等（需终端支持）。
版本管理：
- 将SEGGER_RTT.c和SEGGER_RTT.h（以及你的SEGGER_RTT_Conf.h）纳入代码版本管理。
