压敏电阻的核心作用是吸收瞬态过电压（如雷击、电源浪涌、开关干扰等），保护后级电路免受高压击。

        以24V输入端选型为例：

1. 选型方法

        24V输入电路中，压敏电阻的核心作用是吸收瞬态过电压（如雷击、电源浪涌、开关干扰等），保护后级电路免受高压冲击。选型需重点关注标称电压、通流容量、能量耐量等参数，具体步骤如下：

1. 确定标称电压（压敏电压，U₁ₘₐ）

        标称电压是压敏电阻导通的临界电压（在1mA直流电流下的电压值），必须满足：
标称电压 ≥ 电路最大正常工作电压 × 安全系数

• 24V输入的电压范围：实际电路中24V输入可能存在波动（如±10%），最大正常工作电压约为24V×1.1=26.4V。
• 安全系数：为避免正常工作时压敏电阻误导通（漏电流过大），安全系数通常取1.2~1.5（直流电路建议1.5，交流电路需更高）。
• 最小标称电压计算：26.4V×1.5≈39.6V，即标称电压需≥40V。 常见规格可选 47V（如型号中的“470”表示47V，前两位为有效数字，第三位为指数，单位V），留足余量避免误动作。

2. 选择通流容量（ surge current ）

        通流容量指压敏电阻能承受的瞬态浪涌电流峰值（需匹配浪涌波形，如8/20μs、10/1000μs），需根据应用场景的浪涌等级确定：

• 民用/普通设备（如家电、小型控制器）：主要应对电源开关浪涌，选5kA（8/20μs） 即可（8/20μs是常见雷击浪涌波形，上升沿8μs，下降沿20μs）。
• 工业设备/户外场景（如电机控制、户外传感器）：需承受更强雷击或电网浪涌，选10kA（8/20μs） 及以上。 注意：通流容量需覆盖单次最大浪涌电流，多次浪涌下需降额使用（如多次5kA浪涌，建议选10kA型号）。

3. 匹配能量耐量（ Joule rating ）

能量耐量是压敏电阻吸收浪涌能量的能力（单位J），需≥浪涌能量，计算公式（简化）：
浪涌能量 ≈ 压敏电压 × 浪涌电流 × 浪涌持续时间（基于波形）

• 例如：8/20μs波形的10kA浪涌，压敏电压47V，能量≈47V×10kA×20μs≈9.4J，需选择能量耐量≥10J的型号。

4. 确定尺寸与封装

压敏电阻的尺寸（直径或贴片尺寸）与通流容量正相关：

• 小电流场景（≤5kA）：选直径5mm（05D）、7mm（07D）的插件型，或0805/1206贴片型（适合小型化设备）。
• 中高电流场景（10kA及以上）：选直径10mm（10D）、14mm（14D）的插件型（如10D471K，10mm直径、47V、误差±10%）。

5. 其他注意事项

• 失效保护：压敏电阻长期使用后可能短路失效，需串联保险丝（如前文提到的24V保险丝），防止起火风险。
• 响应时间：压敏电阻响应时间为纳秒级，满足绝大多数瞬态保护需求，无需额外考虑。
• 交流/直流区分：24V直流输入无需考虑峰值电压（交流需考虑√2倍峰值），按直流电压选型即可。

示例选型

若为24V直流工业控制器（最大工作电压26.4V，需承受10kA/8μs浪涌）：

• 标称电压：47V（10D471K）
• 通流容量：10kA（8/20μs）
• 能量耐量：≥10J
• 尺寸：10mm直径插件型，配合3A/32V保险丝使用。

        通过以上参数匹配，可确保压敏电阻在24V电路中既能有效吸收过电压，又不会影响正常工作，提升电路可靠性。

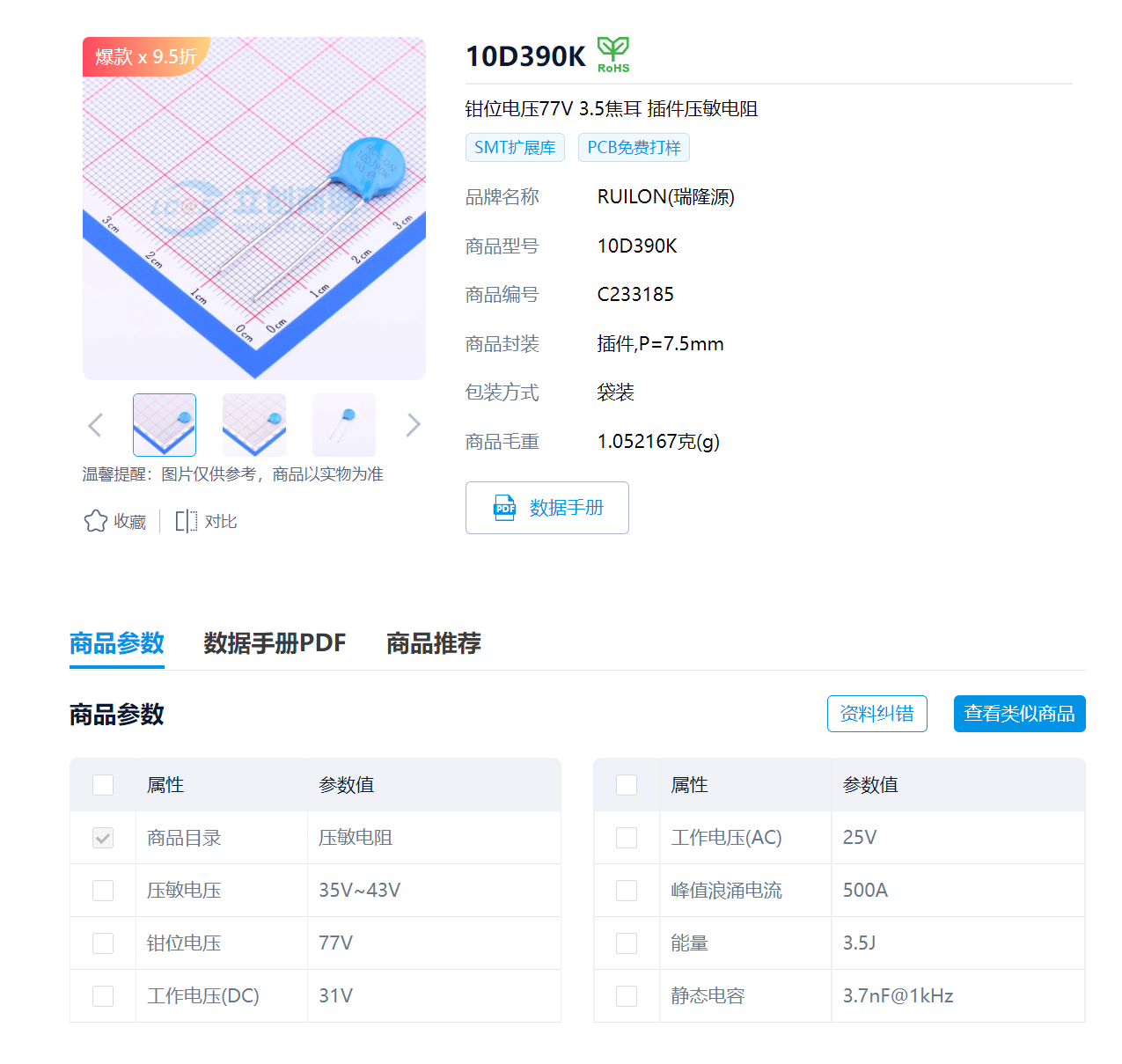

2. 10D390K

1. 明确10D390K的核心参数

• 标称电压（U₁ₘₐ）：型号中“390”表示39V（前两位“39”为有效数字，第三位“0”表示10⁰，即39×1V=39V）。
• 误差等级：“K”表示±10%，因此实际标称电压范围为 39V×0.9=35.1V ~ 39V×1.1=42.9V。
• 尺寸与通流：“10D”表示直径10mm，通流容量约10kA（8/20μs波形），适合中高浪涌场景。

2. 与24V电路的匹配性判断

（1）标称电压是否满足安全要求？

24V电路的最大正常工作电压通常考虑±10%波动，即 24V×1.1=26.4V。
压敏电阻的标称电压需满足：标称电压 ≥ 最大工作电压×安全系数（1.2~1.5，直流建议1.5）。
计算得：最小标称电压=26.4V×1.5≈39.6V。

10D390K的标称电压为39V（误差范围内上限42.9V，下限35.1V）：

• 上限42.9V＞39.6V，满足安全要求；
• 下限35.1V＜39.6V，略低于理论最小要求，但35.1V仍远高于26.4V（正常工作电压），不会导致正常工作时误导通（漏电流可接受）。

（2）通流与场景是否匹配？

10D390K的10kA通流容量适合工业设备、户外场景（需承受雷击或电网浪涌），若为普通民用设备（浪涌≤5kA），通流容量足够且有余量。

3. 结论：可以使用，但需注意余量

10D390K在24V电路中可以使用，原因如下：

• 正常工作时（26.4V），远低于其最小标称电压35.1V，漏电流小，不会影响电路正常工作；
• 面对瞬态过电压（如40V以上浪涌），能快速导通吸收能量，起到保护作用；
• 10mm尺寸和10kA通流容量，适合多数中高浪涌场景。

4. 建议

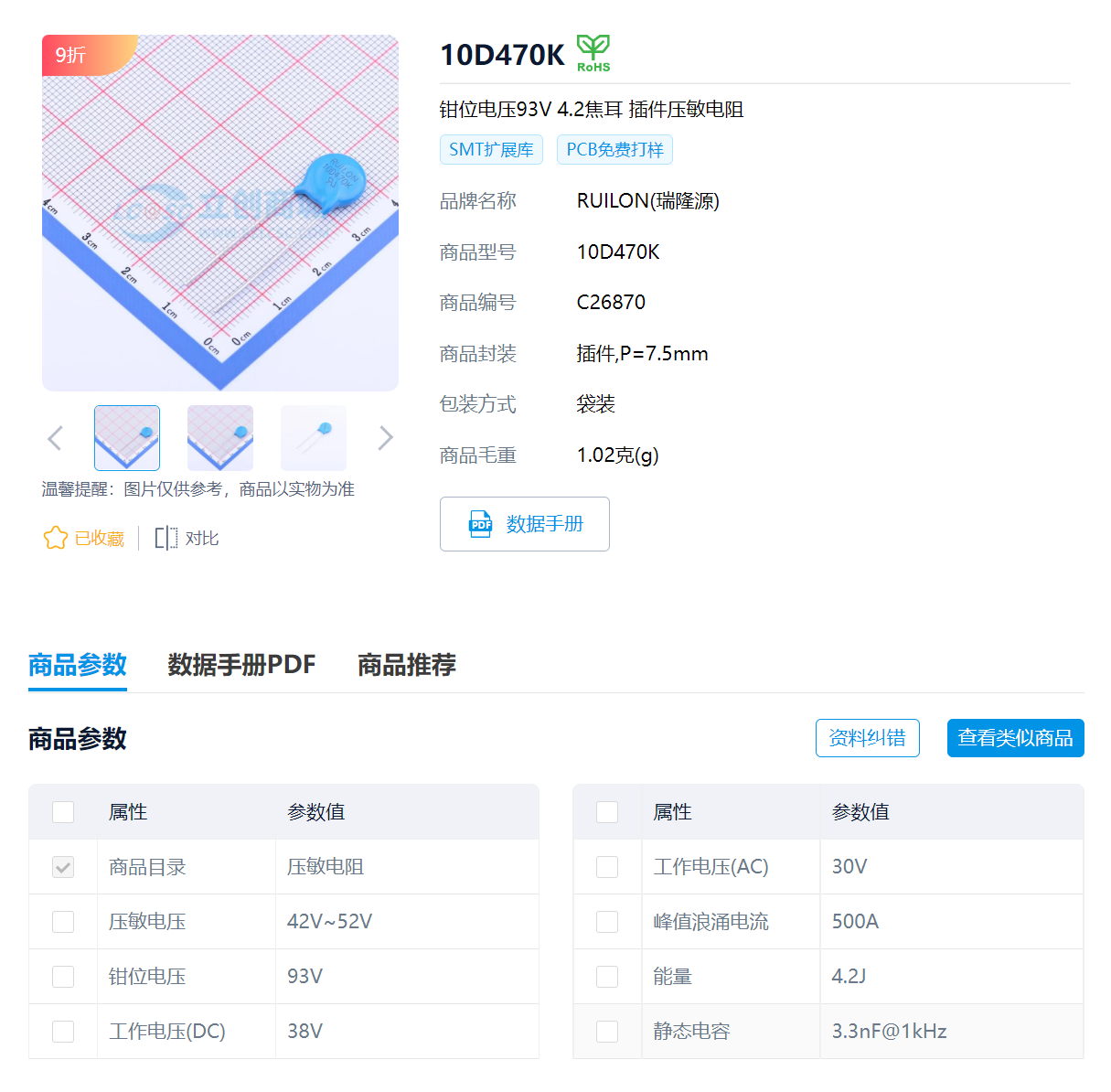

        若电路电压波动较大（如可能短时升至30V以上），或追求长期可靠性（避免老化后漏电流增大），更推荐标称电压稍高的型号（如10D470K，47V），其安全余量更充足（47V×0.9=42.3V＞39.6V）。

        综上，10D390K在24V电路中可正常使用，尤其适合电压波动较小、浪涌等级中等的场景。
